电气维修1

电气维修操作规程范文一、引言电气设备维修是保障电气设备运行安全和可靠性的重要工作，为了规范电气维修操作，提高维修效率和维修质量，特制定本电气维修操作规程。

二、维修准备1. 维修人员应当熟悉相关电气维修知识和操作技能，并持有相应的电气维修资质证书。

2. 维修人员应当佩戴必要的个人防护用品，包括安全帽、绝缘手套、绝缘靴等，并确认这些防护用品完好无损。

3. 维修人员应当携带必要的工具和测试设备，并确保这些工具和设备的正常运行。

4. 维修人员应当对维修现场进行必要的检查和评估，确保维修操作环境的安全性。

三、维修操作步骤1. 断电（1）确认维修设备的电源已经切断，并贴上相应的断电标识。

（2）使用合适的工具检查线路上是否存在电压，并确保线路没有电流流动。

2. 拆卸（1）根据维修计划，先进行设备的外部检查，确认需要拆卸的部件，并清理周围的杂物。

（2）使用正确的工具，拆卸设备的外壳或者相应的部件。

（3）在拆卸过程中，注意防止损坏设备或者受伤，避免影响其他设备的正常运行。

3. 检修（1）对拆卸下来的设备进行全面检查，清除污垢和灰尘，并用清洁剂擦拭表面。

（2）使用测试设备对设备的各个部件进行测试，确保设备的功能正常。

（3）对检查出问题的部件进行修复或更换，并确保部件的品质符合要求。

（4）在修复或更换部件的过程中，严格按照设备制造商提供的操作指南和维修手册进行操作。

4. 装配（1）根据维修计划，将检修完毕的设备部件进行装配，确保装配的正确性和紧固度。

（2）在装配过程中，注意防止损坏设备或者受伤，确保装配的质量和可靠性。

5. 试运行（1）在装配完毕后，进行设备的试运行，确保设备的功能和性能达到要求。

（2）在试运行过程中，及时记录设备的运行参数和异常情况，便于后续分析和处理。

四、维修结束1. 清理（1）维修结束后，清理维修现场，清除杂物和废弃物，确保环境的整洁和安全。

（2）归还或妥善存放使用的工具和测试设备。

2. 还原（1）将断电标识移除，并恢复电源供给。

电气维修实训室（一）简介
功能简介：
THPMZ-1型电机控制及仪表照明电路实训考核装置是按照劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”规范要求进行设计的。

可以完成《工厂电气控制》和《电机拖动》的操作实训。

满足维修电工的中级技能考核要求。

实验项目：
1．三相异步电动机直接起动控制电路的安装接线
2．三相异步电动机点动控制电路的安装接线
3．三相异步电动机自锁控制电路的安装接线
4．接触器联锁的三相异步电动机正反转控制线路
5．按钮联锁的三相异步电动机正反转控制线路
6．双重联锁的三相异步电动机正反转控制线路
7．三相异步电动机星形/三角形起动控制线路
8．定子串电阻降压起动自动控制线路
9．三相异步电动机单向降压起动及反接制动
10．三相异步电动机能耗制动控制线路
11．三相异步电动机的顺序控制线路
12．三相异步电动机的多地控制
13．工作台自动往返控制线路
14．Y3150型滚齿机控制电路
15．电动葫芦控制电路
主要仪器设备：
THPMZ-1型电机控制及仪表照明电路实训考核装置5套。

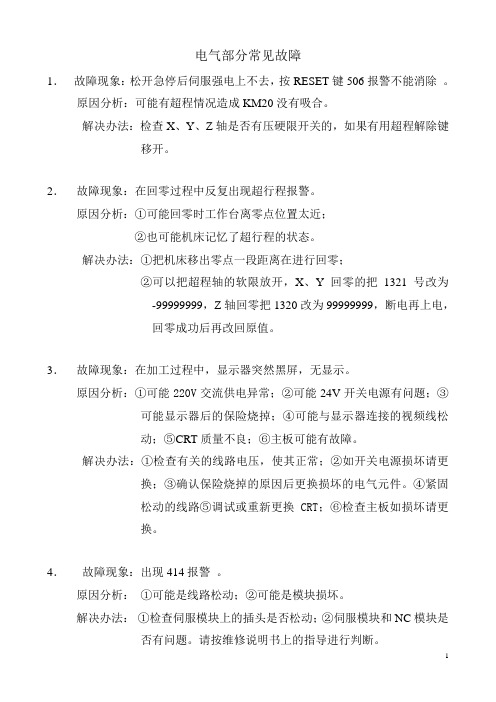

电气部分常见故障1．故障现象：松开急停后伺服强电上不去，按RESET键506报警不能消除。

原因分析：可能有超程情况造成KM20没有吸合。

解决办法：检查X、Y、Z轴是否有压硬限开关的，如果有用超程解除键移开。

2．故障现象：在回零过程中反复出现超行程报警。

原因分析：①可能回零时工作台离零点位置太近；②也可能机床记忆了超行程的状态。

解决办法：①把机床移出零点一段距离在进行回零；②可以把超程轴的软限放开，X、Y回零的把1321号改为-99999999，Z轴回零把1320改为99999999，断电再上电，回零成功后再改回原值。

3．故障现象：在加工过程中，显示器突然黑屏，无显示。

原因分析：①可能220V交流供电异常；②可能24V开关电源有问题；③可能显示器后的保险烧掉；④可能与显示器连接的视频线松动；⑤CRT质量不良；⑥主板可能有故障。

解决办法：①检查有关的线路电压，使其正常；②如开关电源损坏请更换；③确认保险烧掉的原因后更换损坏的电气元件。

④紧固松动的线路⑤调试或重新更换CRT；⑥检查主板如损坏请更换。

4．故障现象：出现414报警。

原因分析：①可能是线路松动；②可能是模块损坏。

解决办法：①检查伺服模块上的插头是否松动；②伺服模块和NC模块是否有问题。

请按维修说明书上的指导进行判断。

5．故障现象：在二次上电也就是松开急停后突然掉电。

原因分析：可能外部线路有问题。

解决办法：请检查外部供电线路。

6．故障现象：机床在加工过程中突然出现三轴同时414 报警。

原因分析：①可能机床输入电压和变压器输出的电压不正常；②可能线路虚接造成；③可能伺服板或主板有问题。

解决办法：逐一检查电路的输入输出电压是否正常。

7．故障现象：Z轴抱闸打不开。

原因分析：可能控制抱闸的继电器和座损坏。

解决办法：更换继电器和座。

8．故障现象：在加工过程中快速用F100时出现411报警。

原因分析：参数设置不太合适。

解决办法：重新调整1620号参数即可。

电气检修工操作规程一、检查工具准备1. 工具箱内的工具应齐全，包括电钳、螺丝刀、断路器拉杆等常用工具，并确保其完好无损。

2. 确保仪表合格，如电压表、电流表等，必要时进行校准。

3. 准备好安全用具，如绝缘鞋、绝缘手套、绝缘垫等。

二、施工前的准备1. 了解工作现场的电气系统结构、电气设备的特点和工作要求。

2. 确保有施工许可证，并针对工作现场的特殊情况制定相应的施工方案。

3. 确保安全措施到位，如断电并将极性反相、进行接地等。

三、操作流程1. 检修工在开始操作前应对相关设备进行全面检查，确保其处于停电状态，并发出检修工作标志。

2. 进行设备的开关、插头、插座的检查，确保其完好无损。

3. 在进行电气设备维修前，应使用电压表检测设备是否存在电压，确保安全。

4. 针对各种故障进行合理的排查与解决方案的制定。

5. 在操作过程中，注意安全用具的正确使用，如绝缘手套、绝缘垫等。

6. 工作完成后，应对设备进行再次检查，确保安全。

四、安全措施1. 施工前必须切断电源，且在操作前应确认设备已无电压。

2. 进行高空操作时，必须使用安全带，并确保其可靠固定。

3. 在操作过程中，严禁将手指或工具插入设备的开关孔内。

4. 在进行电气设备维修和检修时，严禁穿戴金属首饰或衣物。

5. 操作人员应穿戴规范的劳动安全防护用品，如安全帽、绝缘鞋等。

6. 在操作过程中，严禁践踏电缆、清洁设备时应用洁净的布擦拭。

五、操作技巧与注意事项1. 在使用工具时，应按照工具的用途和规定使用，避免造成工具损坏或安全事故。

2. 在更换设备零件时，应选择合适的零件，并确保其质量可靠。

3. 在检修过程中发现设备存在安全隐患时，应及时报告或请相关专业人员处理。

4. 在操作过程中，务必关注维修对象设备的温度、电流等参数，及时发现异常情况。

5. 在操作过程中，应注意保持良好的工作环境，事先清理好现场杂物，避免引发事故。

六、工作报告1. 检修工应将检修的设备情况、处理措施和结果等进行详细书写，以备查阅。

电气设备安全维修操作规程范本1. 修前准备1.1. 检查工作区域：确定工作区域没有明火、易燃物品或其他危险物品，确保工作区域通风良好。

1.2. 检查个人保护用品：带好必要的个人保护用品，包括安全帽、防护眼镜、防护手套等。

1.3. 检查工具和设备：检查所需的工具和设备是否完好，确保符合操作要求。

1.4. 检查电气设备状态：查看待修理的设备是否处于关闭状态，主电源已切断并锁定。

2. 维修操作2.1. 断电操作：先使用合适的工具将电源切断，确保设备没有通电。

2.2. 拆卸操作：根据制定的拆卸步骤，使用适当的工具进行设备的拆卸。

2.3. 维修操作：根据具体情况进行维修操作，确保操作规范、安全无误。

2.4. 更换零件：如需要更换零件，先确认所使用的零件符合设备要求，并按照正确的安装步骤进行更换。

2.5. 安装操作：在维修完成后，按照正确的安装步骤将设备重新组装。

2.6. 接通电源：在确保设备安装正确、维修操作完善后，将电源重新接通。

3. 维修后清理3.1. 清理工具和设备：维修完成后，将使用过的工具和设备清理干净并妥善存放。

3.2. 清理工作区域：清理工作区域，确保工作区域干净整洁。

3.3. 检查设备状态：再次检查设备状态，确认维修操作正确无误。

3.4. 恢复正常工作：确认设备安全可靠后，恢复正常工作状态。

4. 安全注意事项4.1. 勿随意接触电气设备：任何未经许可的人员不得随意接触电气设备，以免发生触电事故。

4.2. 遵循维修操作规程：严格遵守维修操作规程，确保操作步骤正确、安全。

4.3. 佩戴个人保护用品：在维修过程中，必须佩戴必要的个人保护用品，以确保自身的安全。

4.4. 小心移动设备：当需要移动较重的设备时，应采取适当的方法和工具，并注意防止设备翻倒或受损。

4.5. 注意电气设备的绝缘性能：在维修操作中，必须确认电气设备的绝缘性能良好，以防止触电事故发生。

5. 紧急处理措施5.1. 发生触电事故时，应立即切断电源并拨打急救电话。

电气维修操作规程范本一、安全须知1. 必须穿戴适当的防护装备，包括安全帽、绝缘手套、绝缘鞋等。

2. 确保维修工作区域内无明火、易燃物品等安全隐患。

3. 在维修过程中，严禁与电气设备发生直接接触，以防电击事故发生。

4. 在进行高处作业时，必须使用专业的安全绳索及工具，确保自身安全。

5. 禁止单人进行高风险的电气维修操作，必须配合工友进行工作。

二、维修操作步骤1. 进行电气维修前，必须断开电源，使用电压表等工具确保无电流通过此设备。

2. 在开始维修前，对维修区域进行全面的安全检查，消除可能存在的危险源。

3. 使用合适的工具打开设备的外壳，进行问题排查。

4. 在出现电气故障时，先检查电源线路是否正常连接，并更换损坏的电线或插座。

5. 使用万用表等测试仪器检测电气设备是否存在电压泄露或短路现象。

6. 对于电气元件的更换，应注意其型号和规格的匹配，严禁使用不合适的元件。

7. 完成维修后，重新启动电源，检测设备是否正常运行。

8. 维修结束后，清理维修现场，将工具归位、清洁，并做好维修记录。

三、常见维修问题及处理方法1. 电路短路：首先关闭电源，检查电源线路是否短路或接触不良，修复线路，重新启动电源。

2. 设备启动失败：检查电源供应是否稳定，排查设备内部元件是否故障，进行相应更换或修复。

3. 电气设备发热：检查设备通风是否良好，清理设备内积尘，确保散热正常。

4. 设备无法正常工作：检查设备控制电路、传感器等元件是否损坏，修复或更换故障元件。

5. 电气设备漏电：使用万用表进行电气测试，定位漏电点，采取合适的绝缘措施。

四、维修记录1. 每次进行电气维修操作时，应做好详细的维修记录，包括维修时间、维修内容、更换元件等。

2. 维修记录应保存至少两年，方便后续追溯设备维修历史。

3. 按照统一的维修记录格式填写，确保信息的规范性和可读性。

五、紧急情况处理1. 在发生电气事故时，立即切断电源，并通知相关人员及时处理。

2. 在紧急情况下，如无法切断电源，应当采取绝缘措施，确保人员的安全。

电气维修工安全操作规程范文一、引言电气维修工作是一项具有一定危险性的工作，为了保证电气维修工作的安全性，降低事故风险，保障员工的身体安全，制定本安全操作规程。

二、工作前的准备1. 在进行电气维修工作前，必须戴齐个人防护装备，包括安全帽、防护眼镜、防护手套、防护鞋等。

2. 在进行高空操作时，必须佩戴安全带，并且严格按照人员定员标准，严禁超员。

3. 在进行维修工作前，必须对现场进行全面的安全检查，包括消防设备、救护设备是否齐全，有无火源等。

4. 在维修设备前，必须切断电源，并采取相应的安全措施，避免电击事故的发生。

三、工作中的安全措施1. 在进行电气设备检修时，应先将电源切断，并挂上安全警示牌，防止他人误操作。

2. 在维修现场，应保持整洁，严禁乱堆放杂物，防止绊倒和滑倒的事故发生。

3. 在进行设备维修时，应使用绝缘工具，避免触电事故的发生。

4. 在对设备进行拆解和组装时，应按照正确的操作程序进行，严禁擅自操作和随意更换部件。

四、事故处理和报告1. 发生事故时，应立即采取紧急救援措施，保护人员的生命安全，并尽快拨打急救电话寻求帮助。

2. 在事故处理过程中，应保持冷静，并按照应急预案进行操作。

3. 在事故处理完成后，应填写详细的事故报告，包括事故发生的原因、经过和处理结果，并上报有关部门。

五、工作结束后的安全要求1. 工作结束后，必须将所使用的工具和设备归位，并妥善保管。

2. 工作结束后，必须对现场进行清理，确保无杂物残留和安全隐患。

3. 工作结束后，应对个人防护装备进行清洁和消毒，并妥善保管。

六、安全培训和考核1. 对新员工进行电气安全操作规程的培训，并进行理论和实操的考核。

2. 对现有员工定期进行安全培训和考核，提升其安全意识和操作技能。

七、违章惩处1. 对违反安全操作规程和操作规范的员工，将给予相应的纪律处分。

2. 对违反安全操作规程且造成事故的员工，将依法追究其法律责任。

八、总结电气维修工作的安全是保证员工身体安全和维修质量的重要保障，每一位电气维修工都应严格遵守本安全操作规程，增强安全意识，做到安全第一，预防为主，及时发现和解决安全隐患，共同营造一个安全、和谐的工作环境。

电器设备检修的一般步骤,技巧和方法(总10页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March电气故障检修的一般步骤、技巧和方法（一）一、电气故障检修的一般步骤(1)观察和调查故障现象：电气故障现象是多种多样的。

例如，同一类故障可能有不同的故障现象，不同类故障可能有同种故障现象，这种故障现象的同一性和多样性，给查找故障带来复杂性。

但是，故障现象是检修电气故障的基本依据，是电气故障检修的起点，因而要对故障现象进行仔细观察、分析，找出故障现象中最主要的、最典型的方面，搞清故障发生的时间、地点、环境等。

(2)分析故障原因一初步确定故障范围、缩小故障部位：根据故障现象分析故障原因是电气故障检修的关键。

分析的基础是电工电子基本理论，是对电气设备的构造、原理、性能的充分理解，是电工电子基本理论与故障实际的结合。

某一电气故障产生的原因可能很多，重要的是在众多原因中找出最主要的原因；(3)确定故障的部位一判断故障点：确定故障部位是电气故障俭修的最终日纳和结果。

确定故障部位可理解成确定设备的故障点，如短路点、损坏的元器件等，也可理解成确定某些运行参数的变异，如电压波动、三相不平杨等。

确定故障部位是在对故障现象进行周密的考察和细致分析的基础上进行的。

在这一过程中，往往要采用下面将要介绍的多种手段和方法。

在完成上述工作过程中，实践经验的积累起着重要的作用。

二、电气故障检修技巧(1)熟悉电路原理，确定检修方案：当一台设备的电气系统发生故障时，不要急于动手拆卸，首先要了解该电气设备产生故障的现象、经过、范围、原因．熟悉该设备及电气系统的基本工作原理，分析各个具体电路．弄清电路中各级之间的相互联系以及信号在电路中的来龙去脉，结合实际经验，经过周密思考，确定一个科学的检修方案。

(2)先机损，后电路：电气设备都以电气一机械原理为基础，特别是机电一体化的先进设备，机械和电子在功能上有机配合，是一个整体的两个部分。

电气维修岗位主要风险和应急处置措施电气维修岗位的主要风险1. 电击：在进行电气维修工作时，接触到电源可能会发生电击。

电击可能会导致受伤或死亡，这是电气维修岗位最严重的风险之一。

2. 烧伤：电气设备和线路可能会因为电流过大而发生过载或短路。

这种情况下，电气设备会变得非常热，可能会导致烧伤。

3. 火灾：如果电气设备和线路没有正确维护和保养，可能会导致火灾。

4. 爆炸：电气设备和线路可能会因为过载或短路而爆炸。

这种情况下，可能会发生严重的伤害和损失。

1. 电击：在进行电气维修工作时，必须确保断电，同时佩戴绝缘手套和鞋子。

如果发生电击，应立即切断电源，然后进行急救。

2. 烧伤：如果电气设备或线路变得非常热，应立即停止维修工作，并使用灭火器扑灭火源。

3. 火灾：如果发生火灾，应立即切断电源，并使用灭火器扑灭火源。

如果火势无法控制，应立即报警并撤离现场。

4. 爆炸：如果发生爆炸，应立即切断电源，并使用灭火器扑灭火源。

如果发生严重的爆炸，应立即报警并撤离现场。

除此之外，为了降低电气维修岗位的风险，我们还应该采取以下预防措施：1. 建立完善的安全制度和规范，确保维修工作符合标准。

2. 培训员工，提高他们的意识和技能，让他们能够识别和应对不安全的情况。

3. 定期检查和维护电气设备和线路，确保它们处于良好的工作状态。

4. 使用符合标准的维修工具和设备，避免使用损坏或不合适的工具。

电气维修岗位存在着严重的风险，我们必须采取相应的应急措施来保护员工的安全和健康。

同时，在日常维修工作中，我们还应该采取一系列的预防措施来降低风险。

只有这样，我们才能确保电气维修工作的安全和高效进行。

电气维修操作规程模版一、操作准备1. 工作人员应具备电气维修相关知识和技能，并穿戴好个人防护装备。

2. 确保维修工具和设备的可靠性和完好性。

3. 确认电源已经切断并采取相应的安全措施，如插头拔出或切断电源开关。

二、故障诊断1. 对电气设备出现故障的原因进行合理的分析和判断。

2. 根据故障现象，使用适当的测试仪器进行测量和检查，如电压表、电流表等。

3. 初步确定故障点，确保没有其他安全隐患。

三、维修方案1. 根据故障现象和测试结果，制定合适的维修方案。

2. 确定所需的维修材料和工具，并进行准备。

四、维修操作1. 在进行维修前，再次确认电源已切断并采取相应的安全措施。

2. 按照维修方案进行逐步操作，注意操作的安全性和正确性。

3. 使用合适的工具进行故障点的修复或更换。

4. 维修过程中要注意维修记录的详细性和准确性，包括故障点、维修时间、维修操作等。

五、维修结束1. 维修完成后，进行功能测试，确保故障已经解决。

2. 清理维修现场，恢复设备正常工作状态。

3. 维修人员应将维修记录及时报告。

六、安全注意事项1. 在维修过程中严格遵守相关的安全操作规程和标准。

2. 注意防止触电和火灾等安全隐患，保持良好的工作环境。

3. 禁止在操作时使用不合格或劣质的维修材料和工具。

4. 若发现维修过程中存在安全隐患，应立即停止维修并采取相应的安全措施。

七、维修质量检查1. 维修完成后，进行质量检查，确保维修效果符合要求。

2. 检查维修记录的完整性和准确性。

3. 交付维修报告，汇报维修结果。

八、维修记录和报告1. 维修人员应详细记录维修过程和维修操作。

2. 维修记录应包括故障描述、维修方案、维修过程、维修材料等内容。

3. 维修报告应包括维修结果、维修质量评价等。

九、维修档案管理1. 维修记录和报告应归档管理，确保安全可靠。

2. 维修档案的保管应按照相关规定进行。

十、维修人员培训1. 维修人员应定期接受电气维修相关培训。

2. 培训内容应包括安全操作规程、电气设备知识和技能等。
