电源pcb设计指南,包括：PCB安规、emc、布局布线、PCB热设计、PCB工艺

PCB设计指南安规布局布线EMC热设计工艺一、安规设计指南1.排放与抗干扰：设计时要遵循电磁兼容性（EMC）要求，减少干扰和辐射。

2.安全性：设计时要防止电气风险，如电流过大、电压过高等。

3.温度：要合理选择电子元器件和散热设计，确保温度在承受范围内。

4.防静电：要考虑静电的影响，采取防静电措施，避免故障发生。

二、布局布线设计指南1.分区和分层：将电路板分为不同的区域，根据功能和信号分类布局。

同时要注意分层，将信号层和电源层分开，以减少相互干扰。

2.信号传输和电源供给路径：要确保信号传输的路径短而直接，减少信号损耗和干扰。

同样地，电源供给路径也要短，减少电源噪声。

3.模拟和数字分离：要将模拟和数字信号分离，以减少相互干扰。

4.敏感元器件的布局：对于敏感元器件，要避免附近有高功率元器件或高频电路，以免干扰。

三、EMC设计指南1.接地和屏蔽：要合理设计接地，保持电路板的屏蔽性能。

2.滤波：在输入输出端口处使用滤波电路，减少干扰信号。

3.压控振荡器(VCXO)和时钟信号：尽量避免共用时钟信号，以减少互相干扰。

4.线长匹配：在布线时，尽量保持信号线的长度一致，减少信号延迟和不对称。

四、热设计指南1.确保散热：根据电子元器件的功耗和环境温度，提供足够的散热方式，如散热片、散热模块等。

2.正确安排元器件：根据功耗和散热要求，合理安排元器件的布局，避免过度堆叠。

3.电源供给：合理设计电源供给路径，降低功耗和损耗。

5.散热风扇：必要时可以添加散热风扇，增加散热效果。

五、工艺设计指南1.线宽和间距：根据设计规格和工艺要求，选择合适的线宽和间距。

2.流程控制点：合理布置工艺控制点，确保生产过程中的质量控制。

3.焊盘设计：合理设计焊盘尺寸和形状，以便于焊接和维修。

4.层间连接：采用适当的层间连接方式，如通孔或盲孔。

PCB设计是一个综合考虑各个方面的过程，上述只是一些主要指南，具体还要根据具体情况进行调整。

合理的PCB设计可以提高产品的性能和可靠性，减少故障出现的可能性，因此在进行PCB设计时要充分考虑这些指南。

PCB EMC设计指导书PCB EMC设计指导书1、引言1.1 目的1.2 范围1.3 定义2、设计准则2.1 电磁兼容性（EMC）基础知识2.1.1 电磁辐射和抗扰度2.1.2 EMI / EMC 标准和法规2.1.3 PCB EMC 设计原则2.2 PCB 布局与走线2.2.1 分层布局2.2.2 构建地面层2.2.3 信号与功率分离布线2.2.4 控制信号和高频信号走线2.2.5 时钟信号走线2.2.6 地线和信号线的分隔与交叉 2.2.7 电源线与信号线的分离2.2.8PCB 响应电磁干扰2.3 元件选择和布局2.3.1 高频元件布局2.3.2 过滤器和抑制器件选择2.3.3 元件之间的距离和隔离2.3.4 电源和地线布局2.3.5 电源噪声抑制2.4 PCB 设计技巧2.4.1 PCB 层厚和材料选择2.4.2 阻抗控制2.4.3 地线设计2.4.4 控制信号与高频信号传输 2.4.5 地和电源平面结构2.4.6 PCB 整体尺寸和外壳设计3、PCB 测试和验证3.1 EMI 测试方法3.2 EMI 测试仪器和设备3.3 可行性测试3.4 PCB EMC 验证方法4、EMI 问题的分析和解决4.1 EMI 问题分析方法4.2 EMI 解决技术和方法4.2.1 增加滤波器4.2.2 降低串扰4.2.3 调整元件布局4.2.4 优化引脚布局4.2.5 控制功率和信号引脚的电流路径 4.2.6 使用屏蔽技术4.2.7 电磁屏蔽盖设计4.2.8地线和电源线降噪5、参考文献附件：附件1：EMC 测试报告示例附件2：PCB 布局示意图案例本文所涉及的法律名词及注释：1、EMC：电磁兼容性，是指电子设备在共存共用相互连接的环境下，不互相干扰而正常工作的能力。

2、EMI：电磁干扰，是指电子设备在工作时产生的电磁能量对其他设备或系统的干扰现象。

3、PCB：Printed Circuit Board，印刷电路板的简称，用于连接和支持电子元件的导电板。

5.2.6.过锡方向分析，散热分析，风向及风流量考虑 (如：散热片应怎样放、多厚、散热牙(翼)方向、散热面积多大最利于散热、散热片材质要求、辅助散热、风道方向、PIN脚稳固性、可靠度等)5.2.7.布局应尽量满足以下要求: 初级电路与次级电路分开布局；交流回路, PFC、PWM回路，整流回路，滤波回路这四大回路包围的面积尽量小, 各回路中功率元件引脚彼此尽量靠近，控制IC要尽量靠近被控制的MOS管，控制IC周边的元件尽量靠近IC布置5.2.8. 电解电容不可触及高发热元件，如大功率电阻，变压器，散热片5.2.9所有金属管脚不能紧靠在相邻元件本体上，以防过锡时高温使元件管脚烫伤其它元件外壳而短路或爆裂5.2.10.发热元件一般应均匀分布，以利于单板和整机的散热，除温度检测元件以外的温度敏感器件应远离发热量大的元器件5.2.11.跳线不要放在IC及其它大体积塑胶外壳的元件下，避免短路或烫伤别的元器件。

5.2.12.SMD封装的IC摆放的方向必需与过锡炉的方向成平行，不可垂直,如下图SOL5.2.13.SMD封装的IC两端尽可能要预留2.0mm的空间不能摆元件，为了预防两端SMD元件吃锡不良。

如果布局上有困难，可允许预留1.0mm的空间5.2.14.多脚元件应有第1脚及规律性的脚位标识（双列16PIN以上和单排10PIN以上均应进行脚位标识）PFC MOS和PWM MOS散热片必须接地，以减少共模干扰5.2.15.对热敏感元件(如电解电容、IC、功率管等)应远离热源，变压器、电感、整流器等；发热量大的元件应放在出风口或边缘；散热片要顺着风的流向摆放；发热器件不能过于集中5.2.16．功率电阻要选用立插封装摆放，以便散热或避免烧坏板子；如果是卧插封装，作业时一定要用打KIN元器件5.2.17.考虑管子使用压条时,压条与周边元件不能相碰或出现加工抵触5.2.18.贴片元件间的间距：a.单面板：PAD与PAD之间要求不小于0.75mmb.双面板：PAD于PAD之间要求不小于0.50mmc.单面板/双面板：PAD于板边间距要求不小于1.0mm;避免折板边损坏元件（机器分板）；d.贴片元件与A/I或R/I元件间的距离如图：>=0.75mm>=0.75mm>=0.75mm5.4.PCB布线5.4.1.为了保证PCB加工时板边不出现断线的缺陷，PCB布线距离板边不能小于0.5mm5.4.2.在布线时,不能有90度夹角的走线出现5.4.3.IC相邻PIN脚不允许垂直于引脚相连5.4.4.各类螺钉孔的禁布区围禁止有走线5.4.5.逆变器高压输出的电路间隔要大于240mil,否则开槽≥1.0mm,并有高压符号标示5.4.6.铜箔最小间距:单/双面板0.40mm,特殊情况可以减小，但不超过4处5.4.7.设计双面板时要注意，底部有金属外壳或绕铜线的元件，因插件时底部与PCB接触，顶层的焊盘要开小或不开，同时顶层走线要避开元件底部,以防短路发生不良。

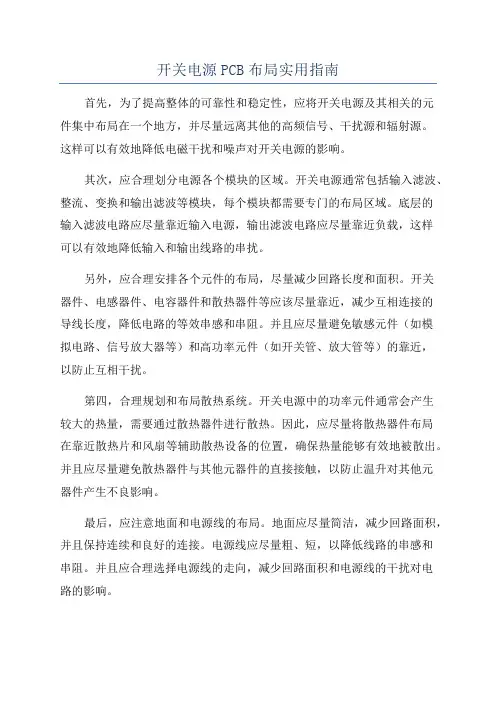

开关电源PCB布局实用指南首先，为了提高整体的可靠性和稳定性，应将开关电源及其相关的元件集中布局在一个地方，并尽量远离其他的高频信号、干扰源和辐射源。

这样可以有效地降低电磁干扰和噪声对开关电源的影响。

其次，应合理划分电源各个模块的区域。

开关电源通常包括输入滤波、整流、变换和输出滤波等模块，每个模块都需要专门的布局区域。

底层的输入滤波电路应尽量靠近输入电源，输出滤波电路应尽量靠近负载，这样可以有效地降低输入和输出线路的串扰。

另外，应合理安排各个元件的布局，尽量减少回路长度和面积。

开关器件、电感器件、电容器件和散热器件等应该尽量靠近，减少互相连接的导线长度，降低电路的等效串感和串阻。

并且应尽量避免敏感元件（如模拟电路、信号放大器等）和高功率元件（如开关管、放大管等）的靠近，以防止互相干扰。

第四，合理规划和布局散热系统。

开关电源中的功率元件通常会产生较大的热量，需要通过散热器件进行散热。

因此，应尽量将散热器件布局在靠近散热片和风扇等辅助散热设备的位置，确保热量能够有效地被散出。

并且应尽量避免散热器件与其他元器件的直接接触，以防止温升对其他元器件产生不良影响。

最后，应注意地面和电源线的布局。

地面应尽量简洁，减少回路面积，并且保持连续和良好的连接。

电源线应尽量粗、短，以降低线路的串感和串阻。

并且应合理选择电源线的走向，减少回路面积和电源线的干扰对电路的影响。

综上所述，开关电源PCB布局是一个非常重要且复杂的问题，需要综合考虑各个因素的影响。

通过合理划分区域、布局元件、规划散热系统和优化地面和电源线的布局，可以提高开关电源的稳定性、可靠性和抗干扰能力。

因此，对于开关电源设计者来说，掌握开关电源PCB布局的实用指南是非常有意义的。

PCB电路板PCB设计规范1.尺寸和形状：根据电路板应用和要求确定尺寸和形状，确保能够容纳所有的组件并符合外形要求。

在设计过程中要考虑PCB的弯曲、挤压等因素，应保持板面较为平整。

2.布线规范：合理规划布线，使布线路径尽量短，减小电阻和干扰。

应避免线路交叉和平行，减少串扰和阻抗不匹配。

同时，应根据不同信号的特性分开布线，如模拟信号、数字信号和高频信号。

3.引脚布局：根据电路板上的组件情况，合理安排引脚位置和布局，以便于布线和检修。

引脚布局应尽量避免互相干扰，减少电磁辐射和串扰。

4.电源和接地：电源和接地是电路板的重要部分，应合理规划电源和接地的位置和路径，确保电源供应稳定和接地可靠。

同时，应避免电源和接地回路交叉、干扰。

5.差分信号设计：对于差分信号，对应的差分线应该保持相同的长度和距离，并且相对地和其他信号线隔离，以保证信号的传输质量。

6.阻抗控制：对于高频信号和差分信号，需要控制PCB的阻抗以保证信号的传输质量。

通过合理布线、选用合适的线宽和间距等方式来控制阻抗。

7.信号层分布：不同信号应分配在不同的信号层上，以减少串扰和互相影响。

如分离模拟信号和数字信号的层，使其相互独立。

8.过孔和焊盘：过孔和焊盘是PCB上的重要部分，需要合理设计和布局，以便于焊接和连接。

过孔应根据设计要求确定尺寸和孔径，焊盘应采用适当的尺寸和形状。

9.元件布局：在布局元件时，应合理安排元件的位置和间距，以便于布线和散热。

同时，要注意元件的方向和引脚位置，以方便组装和检修。

10.标记和说明：在PCB上标注元件的名称、值和引脚功能，以便于使用和维护。

同时，在PCB设计文件中提供详细的说明和注释，方便其他人理解和修改。

总之，PCB设计规范是确保PCB电路板设计的合理性、可靠性和可制造性的重要标准和方法。

通过遵循相关规范，可以有效提高电路板的性能和可靠性，减少故障和制造成本。

PCB工艺规范及PCB设计安规原则为确保PCB（Printed Circuit Board）设计的质量和可靠性，制定并遵守一系列工艺规范以及安全规则是非常重要的。

本文将阐述PCB工艺规范及PCB设计的安规原则。

一、PCB工艺规范1.板材选择：-必须符合设计要求的电气性能、机械性能、尺寸等要求；-必须符合应用环境的工作温度范围。

2.排布与布线：-尽量减少板上的布线长度，增加抗干扰能力；-根据电路频率、信号速度等要求合理设计布线；-所有布线层之间，要合理选用必要的接地和供电是层，增强电磁兼容性。

3.参考设计规则：-依据电路功能和各器件的规格书，正确设计布线规则；-合理设置电线宽度、间隙及线距。

4.等电位线规定：-等电位线使用实线表示；-必须保证等电位线闭合，不得相互交叉。

5.电气间隙要求：-不同电压等级的电源线，必须保持一定的电气间隙，避免跳线；-电源与信号线应尽量分成两组布线；-信号线与信号线之间应保持一定距离，以减少串扰。

6.焊盘设计：-合理布局焊盘和接插件位置；-焊盘和焊孔的直径、间距等必须满足可焊性和可靠性要求。

7.线宽、间隔规定：-根据电流、信号速度和PCB层数等因素，合理决定线宽和线距；-涂阻焊层的孔内径要适应最小焊盘直径；8.焊盘过孔相关规范：-不得将NC、不焊接引脚和地板连接到焊盘；-必需焊接的引脚应通至PCB底面或RX焊盘，不得配通至其他焊盘。

二、PCB设计的安规原则1.电源输入与保护：-保证电流符合设计要求，在输入端添加过压、过流、短路等保护电路。

2.信号线与地线的安全：-信号线与地线应保持一定距离，以避免干扰和电磁辐射；-尽量避免使用跳线。

3.防静电保护：-添加ESD保护电路，提高抗静电能力；-配置合适的接地网络，减少静电影响。

4.温度管理：-避免过大的电流密度，以减少热量；-根据散热要求设计散热装置。

5.安全封装：-选择符合安全认证标准的元器件封装；-避免封装错误和元器件方向错误。

PCBEMC设计标准1. 引言电子产品的设计和制造中，电磁兼容性〔Electromagnetic Compatibility, EMC〕是一个至关重要的考虑因素。

为了保证产品在遇到电磁干扰时的良好表现，必须遵循一定的设计标准。

本文档旨在为PCB〔Printed Circuit Board〕的EMC设计提供详细指南和建议。

2. 设计布局2.1 别离敏感和噪声局部将PCB分为敏感电路局部和噪声电路局部，并合理布局两者之间的间距。

敏感局部应远离噪声产生器，而噪声局部应尽可能靠近电源和地线等有源器件。

2.2 信号地线和电源地线别离为了防止共模干扰，应将信号地线和电源地线别离，并通过独立的连接方式连接到整个电路板。

同时，应确保地线的大小足够宽，以降低电阻和电感。

2.3 阻止信号循环当信号线和地线形成回路时，可能会导致电磁干扰的增加。

在设计过程中，应注意防止信号线和地线之间形成闭环。

2.4 引入绕线在布局中，根据需要引入绕线，以减少过长的信号线和地线。

3. 网络连接3.1 电源线在设计过程中，应注意电源线的布局。

电源线宜短而粗，尽量减小电阻和电感对电磁干扰的影响。

3.2 地线和信号线在PCB布线时，应确保地线和信号线能够平行走向。

相邻的高速信号线和地线应尽可能靠近。

3.3 电源和信号线的层间穿越在层间穿越时，应减小穿越的区域，防止电源和信号线之间形成环状穿越。

4. 高速设计4.1 控制信号的走线在高速信号走线时，应防止普通信号跨越高速信号线。

同时，应保证高速信号线尽量保持匹配和平行走向。

4.2 信号之间的间距在高速信号布局中，应确保相邻信号之间的间距足够，并且防止平行走向。

间距的增加可以减小信号之间的串扰。

4.3 地线和反向信号线的布局在高速信号布局中，应在信号线的两侧引入地线和反向信号线，以控制信号的传输和降低辐射噪声。

5. 硬件设计5.1 硬件敷铜和接地应在PCB上适当敷铜，以提供良好的接地和屏蔽。

同时，适当增加接地点，降低接地电阻和接地电感。

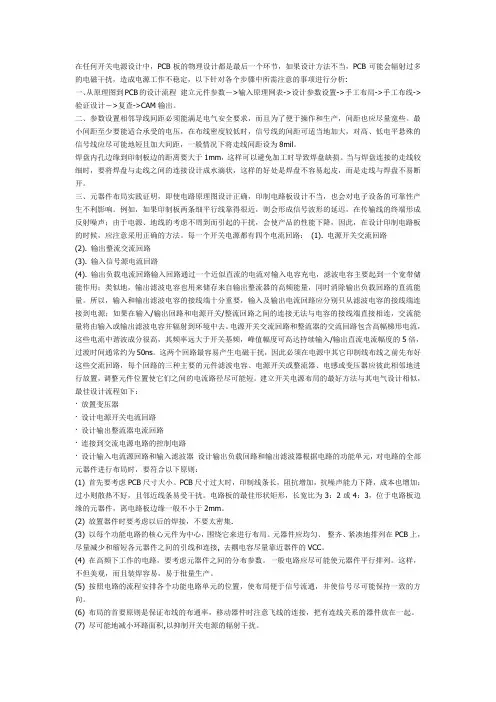

在任何开关电源设计中，PCB板的物理设计都是最后一个环节，如果设计方法不当，PCB可能会辐射过多的电磁干扰，造成电源工作不稳定，以下针对各个步骤中所需注意的事项进行分析:一、从原理图到PCB的设计流程建立元件参数－>输入原理网表->设计参数设置->手工布局->手工布线->验证设计－>复查->CAM输出。

二、参数设置相邻导线间距必须能满足电气安全要求，而且为了便于操作和生产，间距也应尽量宽些。

最小间距至少要能适合承受的电压，在布线密度较低时，信号线的间距可适当地加大，对高、低电平悬殊的信号线应尽可能地短且加大间距，一般情况下将走线间距设为8mil。

焊盘内孔边缘到印制板边的距离要大于1mm，这样可以避免加工时导致焊盘缺损。

当与焊盘连接的走线较细时，要将焊盘与走线之间的连接设计成水滴状，这样的好处是焊盘不容易起皮，而是走线与焊盘不易断开。

三、元器件布局实践证明，即使电路原理图设计正确，印制电路板设计不当，也会对电子设备的可靠性产生不利影响。

例如，如果印制板两条细平行线靠得很近，则会形成信号波形的延迟，在传输线的终端形成反射噪声；由于电源、地线的考虑不周到而引起的干扰，会使产品的性能下降，因此，在设计印制电路板的时候，应注意采用正确的方法。

每一个开关电源都有四个电流回路：(1). 电源开关交流回路(2). 输出整流交流回路(3). 输入信号源电流回路(4). 输出负载电流回路输入回路通过一个近似直流的电流对输入电容充电，滤波电容主要起到一个宽带储能作用；类似地，输出滤波电容也用来储存来自输出整流器的高频能量，同时消除输出负载回路的直流能量。

所以，输入和输出滤波电容的接线端十分重要，输入及输出电流回路应分别只从滤波电容的接线端连接到电源；如果在输入/输出回路和电源开关/整流回路之间的连接无法与电容的接线端直接相连，交流能量将由输入或输出滤波电容并辐射到环境中去。

电源开关交流回路和整流器的交流回路包含高幅梯形电流，这些电流中谐波成分很高，其频率远大于开关基频，峰值幅度可高达持续输入/输出直流电流幅度的5倍，过渡时间通常约为50ns。

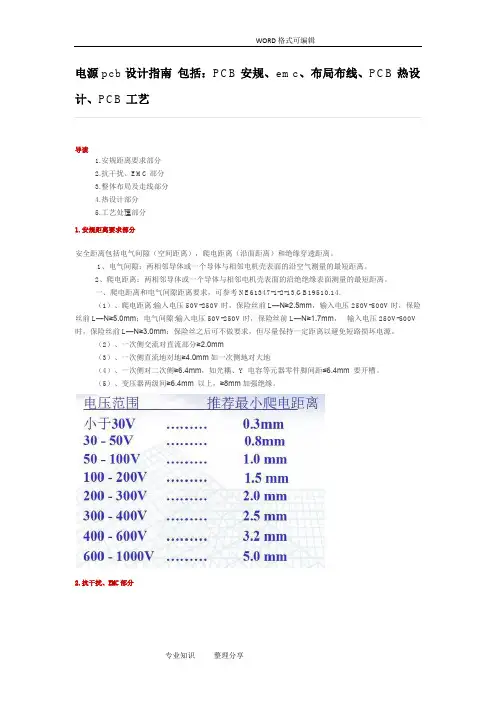

电源pcb设计指南包括：PCB安规、emc、布局布线、PCB热设计、PCB工艺导读1.安规距离要求部分2.抗干扰、EMC部分3.整体布局及走线部分4.热设计部分5.工艺处理部分1.安规距离要求部分安全距离包括电气间隙（空间距离），爬电距离（沿面距离）和绝缘穿透距离。

1、电气间隙：两相邻导体或一个导体与相邻电机壳表面的沿空气测量的最短距离。

2、爬电距离：两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面测量的最短距离。

一、爬电距离和电气间隙距离要求，可参考NE61347-1-2-13/GB19510.14.（1）、爬电距离:输入电压50V-250V时，保险丝前L—N≥2.5mm，输入电压250V-500V时，保险丝前L—N≥5.0mm；电气间隙:输入电压50V-250V时，保险丝前L—N≥1.7mm，输入电压250V-500V 时，保险丝前L—N≥3.0mm；保险丝之后可不做要求，但尽量保持一定距离以避免短路损坏电源。

（2）、一次侧交流对直流部分≥2.0mm（3）、一次侧直流地对地≥4.0mm如一次侧地对大地（4）、一次侧对二次侧≥6.4mm，如光耦、Y 电容等元器零件脚间距≤6.4mm 要开槽。

（5）、变压器两级间≥6.4mm 以上，≥8mm加强绝缘。

2.抗干扰、EMC部分在图二中，PCB 布局时，驱动电阻R3应靠近Q1（MOS管），电流取样电阻R4、C2应靠近IC1的第4 Pin，如图一所说的R应尽量靠近运算放大器缩短高阻抗线路。

因运算放大器输入端阻抗很高，易受干扰。

输出端阻抗较低，不易受干扰。

一条长线相当于一根接收天线，容易引入外界干扰。

在图三的A中排版时，R1、R2要靠近三极管Q1放置，因Q1的输入阻抗很高，基极线路过长，易受干扰，则R1、R2不能远离Q1。

在图三的B中排版时，C2要靠近D2，因为Q2三极管输入阻抗很高，如Q2至D2的线路太长，易受干扰，C2应移至D2附近。

二、小信号走线尽量远离大电流走线，忌平行，D>=2.0mm。

PCB设计指南1、微调您的元件布置PCB布局过程的元件放置阶段既是科学又是艺术，需要对电路板上可用的主要元器件进行战略性考虑。

虽然这个过程可能具有挑战性，但您放置电子元件的方式将决定您的电路板的制造难易程度，以及它如何满足您的原始设计要求。

虽然存在元件放置的常规通用顺序，如按顺序依次放置连接器，印刷电路板的安装器件，电源电路，精密电路，关键电路等，但也有一些具体的指导方针需要牢记，包括：取向 - 确保将相似的元件定位在相同的方向上，这将有助于实现高效且无差错的焊接过程。

布置 - 避免将较小元件放置在较大元件的后面，这样小元件有可能受大元件焊接的影响而产生装贴问题。

组织 - 建议将所有表面贴装（SMT）元件放置在电路板的同一侧，并将所有通孔（TH）元件放置在电路板顶部，以尽量减少组装步骤。

最后还要注意的一条PCB设计指南 - 即当使用混合技术元件（通孔和表面贴装元件）时，制造商可能需要额外的工艺来组装电路板，这将增加您的总体成本。

良好的芯片元件方向（左）和不良的芯片元件方向（右）良好的元件布置（左）和不良元件布置（右）2、合适放置电源，接地和信号走线放置元件后，接下来可以放置电源，接地和信号走线，以确保您的信号具有干净无故障的通行路径。

在布局过程的这个阶段，请记住以下一些准则：1)、定位电源和接地平面层始终建议将电源和接地平面层置于电路板内部，同时保持对称和居中。

这有助于防止您的电路板弯曲，这也关系到您的元件是否正确定位。

对于给IC供电，建议为每路电源使用公共通道，确保有坚固并且稳定的走线宽度，并且避免元件到元件之间的菊花链式电源连接。

2）、信号线走线连接接下来，按照原理图中的设计情况连接信号线。

建议在元件之间始终采取尽可能短的路径和直接的路径走线。

如果您的元件需要毫无偏差地固定放置在水平方向，那么建议在电路板的元件出线的地方基本上水平走线，而出线之后再进行垂直走线。

这样在焊接的时候随着焊料的迁徙，元件会固定在水平方向。

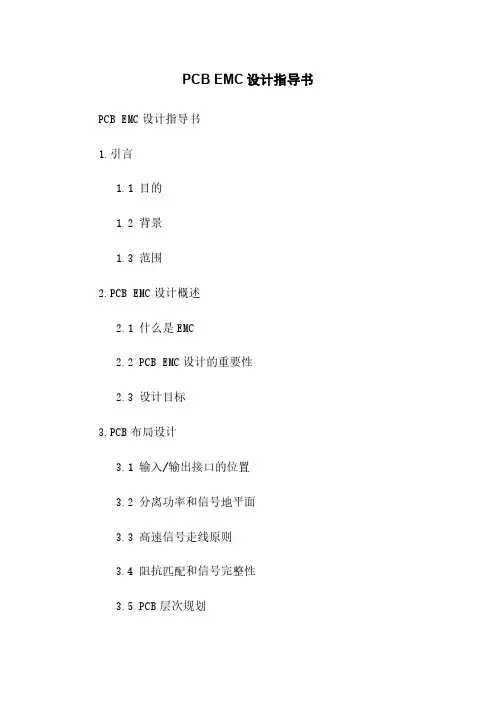

PCB EMC设计指导书PCB EMC设计指导书1.引言1.1 目的1.2 背景1.3 范围2.PCB EMC设计概述2.1 什么是EMC2.2 PCB EMC设计的重要性2.3 设计目标3.PCB布局设计3.1 输入/输出接口的位置3.2 分离功率和信号地平面3.3 高速信号走线原则3.4 阻抗匹配和信号完整性3.5 PCB层次规划3.6 环境和电源噪声隔离4.PCB布线设计4.1 信号走线规则4.2 地线和电源线布线 4.3 信号层划分和分区 4.4 信号走线长度匹配 4.5 差分信号和匹配长度 4.6 杂散电磁辐射控制4.7 EMI接地技术5.PCB元件布置5.1 元件位置分布5.2 元件间距和方向5.3 散热和EMI6.PCB层次规划6.1 层次分析和规划6.2 电源和地层规划6.3 信号层规划6.4 可控阻抗层规划6.5 阻隔层规划7.PCB阻抗控制7.1 基本阻抗概念7.2 阻抗控制要点7.3 阻抗控制方法8.PCB功耗和热管理8.1 PCB功耗分析和管理8.2 散热设计原则8.3 散热技术和方法9.PCB辐射和抗干扰设计9.1 PCB辐射机制和影响因素 9.2 辐射源和传播路径分析9.3 PCB抗干扰设计技巧10.PCB测试和认证10.1 EMC测试介绍10.2 测试方法和标准10.3 公司或组织认证要求11.附件11.1 示例PCB设计文件11.2 相关参考文档和资料法律名词及注释：1.EMC（Electromagnetic Compatibility）电磁兼容性，是指设备在一定的电磁环境下，能够正常工作而不对其它设备和环境造成不可接受的电磁干扰。

2.PCB（Printed Circuit Board）印刷电路板，是一种用于承载电子元件和实现电路连接的板状载体。

3.EMI（Electromagnetic Interference）电磁干扰，是指电磁能量在电路或设备之间的传播，导致电路或设备的异常运行或性能下降。

开关电源PCB布局指南开关电源是一种常见的电源供应器件，可将输入电压转换为所需的输出电压，广泛应用于各种电子设备中。

为了确保开关电源的正常运行和安全性，合理的PCB布局设计是非常重要的。

下面是一些开关电源PCB布局的指南。

1.分离高频和低频部分开关电源由高频和低频电路组成，应将它们分离开来以避免互相干扰。

将高频部分放在一块区域，并采取适当的隔离措施，例如增加地平面间距和降噪电容。

2.确保良好的地面平面地面平面是开关电源PCB布局的关键之一、地面平面应尽可能大，并尽量避免断裂和断层，以提供稳定的地面引用。

在地面平面上加入一些分隔岛来隔离高频和低频部分。

3.确保短而粗的电流路径为了减少损耗和EMI干扰，应尽量缩短电流路径。

合理优化布局，使输入和输出的电流路径尽量短。

同时，应采用足够宽的供电和接地线，以降低电阻和电感。

4.高频组件的布局高频组件包括开关管、变压器和滤波电容器等。

这些组件之间应尽量缩短距离，以降低电感和串扰。

变压器应放置在开关管附近，并与开关管垂直放置，以减少磁耦合和电感。

5.散热片和散热孔的布局开关电源的工作过程中会产生较大的热量，因此必须确保良好的散热能力。

散热片应尽量与功率器件接触紧密，并通过散热孔将热量导出。

散热片和散热孔的布局要合理，以确保均匀散热和良好的风流。

6.调试界面和滤波器为了便于调试和测量，应在PCB上设置相应的调试接口。

此外，为了减少EMI干扰，应在输入和输出端口附近添加合适的滤波器，以滤除高频噪声。

7.引脚位置和距离组件的引脚位置和距离对于开关电源的性能和可靠性至关重要。

引脚之间应尽量保持足够的距离，以避免串扰和短路。

同时，引脚的布局也应考虑到易于焊接和布线的因素。

8.信号和功率的分离为了避免信号和功率互相干扰，应尽量将它们分离开来。

信号线和电源线应尽量平行布置，但不要交叉或靠得太近。

此外，还可以在它们之间添加隔离层或屏蔽层，并使用差分传输线来减少干扰。

以上是关于开关电源PCB布局的一些指南。

PCB设计指引随着电子技术的不断发展，Printed Circuit Board(PCB)作为一个重要的电子元器件，在各种电子产品中得到了广泛应用，而良好的PCB设计可以极大地提高整个电子产品的稳定性和可靠性。

为了帮助读者更好地了解PCB设计的相关要点和注意事项，本文将为大家介绍一些PCB设计的指引。
