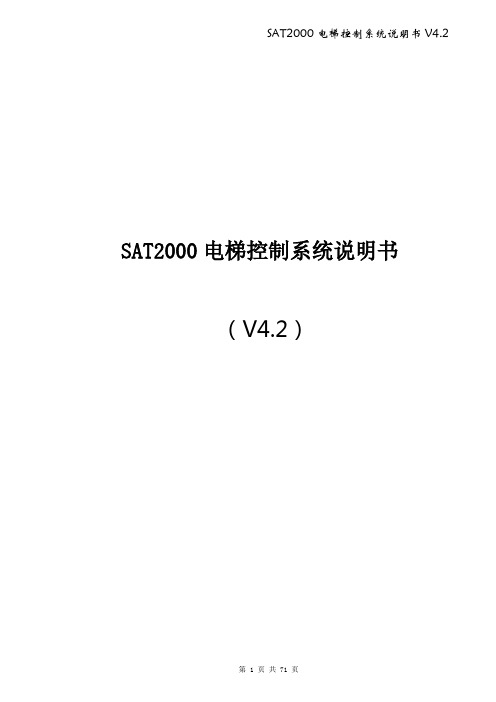

SAT2000电梯控制系统说明书(V4.2)目录前言 (5)第一章串行控制系统功能介绍 (6)1.1基本功能列表 (6)1.2特殊功能列表 (8)1.3安全保护功能列表 (9)1.4可选功能列表 (9)第二章串行控制系统板类产品型号 (10)2.1产品型号命名方法 (10)2.1.1基本规则 (10)2.1.2电梯系列电路板命名 (10)2.2串行系统产品型号列表 (10)第三章串行控制系统构成与部件介绍 (11)3.1系统主要部件性能指标 (11)3.1.1性能特点 (11)3.1.2适用范围 (11)3.1.3参照标准 (11)3.1.4电源规格 (11)3.1.5工作温度 (11)3.1.6检测指标 (12)3.2系统主要部件分类介绍 (12)3.2.1串行电脑板SAT2000-ZK1-V1 (12)3.2.1.1串行电脑板SAT2000-ZK1-V1外形及接口名称 (12)3.2.1.2串行电脑板SAT2000-ZK1-V1尺寸图 (13)3.2.1.3插件规格及参数 (13)3.2.1.4主控板输入接口电路 (14)3.2.1.5接口定义及规格 (14)3.2.2轿厢控制板SAT-JK1-V1 (16)3.2.2.1轿厢控制板SAT-JK1-V1外形及接口名称 (16)3.2.2.2轿厢控制板SAT-JK1-V1尺寸图 (17)3.2.2.3插件规格及参数 (17)3.2.2.4轿厢控制板输入接口电路 (18)3.2.2.5接口定义及规格 (18)3.2.3轿厢内显板SAT-NX1-V1 (21)3.2.3.1轿厢内显板SAT-NX1-V1外形 (21)3.2.3.2轿厢内显板SAT-NX1-V1尺寸图 (22)3.2.3.3插件规格及参数 (22)3.2.3.4接口定义及规格 (22)3.2.4外召显示板SAT-WZ1-V1 (23)3.2.4.1外召显示板SAT-WZ1-V1外形图及接口名称 (23)3.2.4.2外召显示板SAT-WZ1-V1尺寸图 (24)3.2.4.3插件规格及参数 (24)3.2.4.4外召板接口电路 (25)3.2.4.5接口定义及规格 (25)3.2.5外召显示板SAT-WZ2-V1 (26)3.2.5.1外召显示板SAT-WZ2-V1外形及接口名称 (26)3.2.5.2外召显示板SAT-WZ2-V1尺寸图 (27)3.2.5.3插件规格及参数 (27)3.2.5.4接口定义及规格 (27)3.2.6外召显示板SAT-WZ3-V1 (28)3.2.6.1外召显示板SAT-WZ3-V1外形及接口名称 (28)3.2.6.2外召显示板SAT-WZ3-V1尺寸图 (29)3.2.6.3插件规格及参数 (29)3.2.6.4接口定义及规格 (29)3.2.7群控电脑板SAT-QK1-V1 (30)3.2.7.1群控电脑板SAT-QK1-V1外形图 (30)3.2.7.2群控电脑板SAT-QK1-V1尺寸图 (31)3.2.7.3插件规格及参数 (31)3.2.7.4接口定义及规格 (31)第四章SAT2000串行控制系统的安装 (32)4.1重要提示 (32)4.2产品到货检查 (32)4.3系统安装 (32)4.3.1安装技术要求 (32)4.3.2 SAT2000系列部件安装 (32)4.3.2.1线路板安装 (32)4.3.2.2接插件线缆安装 (33)4.3.2.3系统接地 (33)4.3.3系统其他部件的安装 (33)4.3.3.1旋转编码器的安装与连接 (33)4.3.3.2门区开关及门区隔磁板的安装与调整 (33)4.3.3.3上下端站换速开关的安装与调整 (33)4.3.4控制系统接地 (34)第五章SAT2000串行控制系统参数设置 (35)5.1概述 (35)5.2系统菜单结构与流程 (36)5.2.1主菜单流程 (36)5.2.2模拟呼梯 (37)5.2.3 SAT2000-ZK1-V1液晶菜单结构(中英菜单对照) (37)5.2.4电梯监控与参数配置 (43)5.2.4.1电梯监控与参数配置主页面 (43)5.2.4.2电梯监控菜单 (44)5.2.4.3用户参数设置菜单 (50)5.2.4.4工厂参数设置菜单 (56)第六章SAT2000串口控制系统电气原理图 (59)6.1概述 (59)第七章基本调试步骤 (60)7.1整体线路确认 (60)7.2初次上电,调整控制器、变频器参数 (60)7.3慢车试运行 (60)7.4自学习 (60)7.5快车试运行 (61)7.5.1快车调试前提 (61)7.5.2快车调试步骤 (62)7.5.3调整运行效果 (62)7.5.3.1运行曲线 (62)7.5.3.2控制时序 (62)7.5.3.3运行舒适感 (63)7.5.3.4确定平衡系数 (63)第八章电梯常见故障 (64)8.1电梯无法起动 (64)8.2电梯在运行中突然紧急停车 (64)8.3电梯运行过程中的失速故障 (64)8.4电梯不开门或开门很小立即关门 (64)8.5电梯不关门 (65)8.6电梯不能向上运行,只能向下运行 (65)8.7电梯不能向下运行,只能向上运行 (65)8.8电梯冲顶或蹲底 (65)8.9.频繁丢失层楼信息 (65)8.10接近端站开关的层楼严重不平层 (66)第九章控制时序图 (67)第十章附录1:参考故障代码表 (68)第十一章附录2:安川G7变频器参数设定表 (69)前言非常感谢使用SAT2000系列产品,本说明书叙述了SAT2000系列产品的安装、调试、维护方面的内容。
一 . 装置的用途及特点T-GPS2000电力系统同步时钟(以下简称T-GPS2000)利用GPS(全球定位系统)卫星发送的秒同步信号,向电力系统各种自动化装置提供精确的同步时间信号。
T-GPS2000主要可应用于以下几个方面:1)为电网自动化装置如故障录波器、事件计录仪、微机继电保护及安全自动装置、远动及微机监控系统等提供时间标记。
2)用于频率监视的标准时钟,即调度上通过工频钟与标准时间的差异来比较系统频率误差积累情况。
3)用于相位测量的同步时钟,采用T-GPS2000来同步采样脉冲,同步误差很小,可以保证相位测量的准确性。
4)用于故障测距,特别为研制双端行波测距原理的装置创造了条件。
5)用于继电保护装置试验,检验线路纵联保护( 高频相差保护装置)。
T-GPS2000主要有以下特点:1)时间精度高,达微秒级。
2)信号接收可靠性高,不受电站地域条件的限制。
3)可编程设定的秒、分钟同步脉冲输出,并可经串行口输出时间信息,可方便地由各种自动化装置选用。
4)装置的所有信号输出均经光电隔离,抗干扰能力强。
5)装置具有多种串行信息输出与交互方式,以满足用户不同的信号利用要求。
6)架装式结构,2U、19”标准机箱,安装使用方便。
7)按键控制,使用灵活。
二.技术指标1.环境条件1)工作温度: 0 ℃~ +40 ℃2)贮存温度: -40 ℃~ +50 ℃2.电气条件1)电源: 直流 176~260V交流 220V ±20% 47Hz ~63Hz 2)功耗: 不大于 5W3.性能指标1)获得数据时间:--- 瞬时断电后重开机, ≤20秒。
--- 位置未变,重开机, ≤45秒。
--- 位置和时间变化重开机, ≤90秒。
--- 本地第一次开机, ≤90秒。
2)位置精度: ±0.1′3)时间精度: 1μs4)输出端口特性:--- 空接点C 、E 间外接电压: V CE < 30V--- 空接点C 、E 间允许电流: I CE < 50mA4.串行接口RS 232C 输出和RS422/485输出,波特率 (1200、2400、4800、9600)可选。
天福牌PC2000门球表使用操作方法2013-12-26 马金锁编辑整理第一页 2013-12-27天福牌PC2000挂式门球表使用操作方法一、门球表的功能1、门球比赛计时功能两个独立的门球比赛倒计时器。
第一:门球全场设定时间为30分钟。
在全场比赛剩余时间为15分钟、10分钟、5分钟时,各响闹一次。
全场比赛30分钟结束后,响闹10秒并返回到原设定的30分钟。
第二:门球比赛击球时间设定为10秒,当剩余时间为3秒、2秒、1秒时各响闹一次。
到0秒后返回到原设定的10秒并停止计时。
2、时间显示功能表的显示屏可显示:时、分、秒、星期。
星期显示为英文缩写字母:“SU”为星期日,“MO”为星期一,“TU”为星期二,“WE”为星期三,“TH”为星期四,“FR”为星期五,“SR”为星期六。
3、日历显示功能S3键表的显示屏可显示:星期、年、月、日。
S2键 S1键4、定时闹钟功能显示屏表体 5、秒表功能挂绳孔 S3键图1二、门球表的外观和结构名称天福牌PC2000挂式门球表的外观和结构名称参看图1。
第一页共 4 页马金锁编辑整理第二页 2013-12-27三、按键的名称和基本操作1、按键的名称从左到右的按键分别为S1键、S3键、S2键,右下方的同为S3键,如图1。
2、基本操作由于按键按下去的时间长短不同,作用也不同。
所以在操作时,按键有长按和短按之分。
短按为按下键后保持1秒抬起。
长按为按下键后保持3秒抬起。
本文如没有特殊说明即为短按。
如:“按S3键”,表示按S3键后保持一秒抬起。
“按S3键(长)”则表示按下S3键后保持3秒抬起。
3、门球表功能模式的选择操作1)每当按S3键一下时,就按如下循环顺序选择了三种功能模式之一,如图2。
S3键 S3键门球比赛计时功能模式秒表功能模式时间显示功能模式S3健图22)当进入时间显示功能模式后,按S3键(长)就进入闹表功能模式,再按S3键就进入了时间、日期显示调整模式。
再按S3键又回到时间显示功能模式,不断循环,如图3。
CTT2000L/M专用数字通信系统操作台手册中国计算机软件与技术服务总公司电话:市电(010) 62174278 , 62173406路电(021) 49580 , 74666,1 CTT-2000L/M 调度台 (4)2 调度台硬件结构介绍 (4)2.1 键盘调度台板面介绍 (4)2.2 键盘调度台侧面介绍 (6)2.3 键盘调度台内部结构介绍 (6)3 调度台操作说明 (7)3.1 启动或关闭系统 (7)3.2 系统运行主屏幕 (7)3.2.1 菜单操作预说明 (8)3.2.2 进入运行 (8)3.2.3 调节音量 (9)3.2.4 调节亮度 (10)3.2.5 查看数据 (10)3.2.5.1 退出 (11)3.2.5.2 未接电话 (11)3.2.5.3 通话记录 (11)3.2.5.4 系统数据 (12)3.2.5.5 清未接电话 (12)3.2.5.6 清理全部记录 (13)3.2.6 播放录音 (13)3.2.6.1 顺序播放录音 (14)3.2.6.2 选择播放录音 (14)3.2.7 设置数据 (15)3.2.7.1 退出 (16)3.2.7.2 修改单呼键 (16)3.2.7.3 修改组呼键 (17)3.2.7.4 增加单呼键 (18)3.2.7.5 增加组呼键 (19)3.2.7.6 删除呼叫键 (19)3.2.7.7 修改口令 (20)3.2.8 设置数据 (21)3.2.8.1 退出设置系统 (21)3.2.8.2 调度台请求加载数据 (21)3.2.8.3 调度台数据初始化 (22)3.2.9 测试系统 (22)3.2.9.1 0.退出设置系统 (23)3.2.9.2 1. LED灯测试 (23)3.2.9.3 2. 键盘测试 (23)3.2.9.4 3. U接口环回测试 (24)3.2.9.5 4. 数据FLASH测试 (24)3.2.9.6 5. 录音FLASH测试 (25)3.2.9.7 6. 系统复位 (25)3.3 功能键说明(12个) (25)3.3.1 自动 (25)3.3.2 键权 (25)3.3.3 转移 (26)3.3.4 强制 (26)3.3.5 录音 (26)3.3.6 放音 (26)3.3.7 主辅 (26)3.3.8 保留 (26)3.3.9 会议 (27)3.3.10 全呼 (27)3.3.11 挂机 (27)3.3.12 应答 (27)3.4 系统基本工作 (28)4 附录 (29)1CTT-2000L/M 调度台调度台是调度员进行调度指挥的操作平台,调度员通过调度台上的各种按键进行各种调度操作,如应答来话、转移或保持来话、呼叫用户、召集会议等。
DT(S)SD178-E 嵌入式安装电能表目录1.概述 (1)2.产品规格 (2)3.技术参数 (2)4.安装与接线 (7)4.1 安装外形图及接线图·················································································- 7 -4.2 安装注意事项及方法·················································································- 16 -5.使用说明 (17)5.1面板格式······································································································- 17 -5.2功能说明······································································································- 18 -5.3显示说明······································································································- 24 -5.4 通信说明·····································································································- 37 -5.5参数设置······································································································- 50 -5.6注意事项······································································································- 53 -6.典型应用 (54)7.保修期限 (55)8.技术支持 (55)1.概述概述DT(S)SD178-E嵌入式安装电能表(嵌入式安装数字显示电测量仪表)是烟台东方威思顿电气有限公司集多年的电表设计经验,所推出的新一代微型电测量仪表。
ST2000系列GPS标准时钟说明书(V2.1)使用前请仔细阅读本说明书该说明书内容可能修改,请注意最新版本目录一、概述 (3)二﹑技术指标 (3)三、通讯规约 (4)四、结构,功能配置及使用说明 (6)A、普通型标准时钟系列 (6)(一)、ST2000-1A型GPS (6)(二)、ST2000-2A型GPS (8)(三)、ST2000-2C型GPS (10)1.规约1(BJT规约) (13)2.规约2(BCD规约) (13)3.规约3(ST规约,无校验) (13)4.规约4(ST规约,有校验) (14)(四)、ST2000-4C型GPS(原ST2000-4型) (15)B、冗余切换系列 (18)(一)、ST2000-2C2R冗余切换装置 (18)(二)、ST2000-2CXR冗余切换装置 (22)(三)、ST2000-2GR冗余切换装置 (44)(四)、ST2000-2BR冗余切换装置 (46)(五)、ST2000-2CGR冗余切换装置 (47)(六)、ST2000-2CBR冗余切换装置 (49)C、扩展子时钟系列 (51)(一)、ST2000-2PE脉冲扩展装置 (51)(二)、ST2000-2CPE扩展装置 (53)(三)、ST2000-4CPE扩展装置 (56)五、使用说明 (59)六、附录: (62)(一)、标准秒脉冲与扩展脉冲之间的误差(附行业标准要求) (62)(二)、南京融瑞科技有限公司GPS产品命名规则 (64)(三)、南京融瑞科技有限公司GPS功能对照表 (65)一、概述随着电力系统自动化技术的发展,系统对时间统一的要求越来越迫切,对时间的同步精度也越来越高,我们研制的ST2000系列GPS标准时间同步钟是专门为电力系统的自动化提供高精度时间基准的时间同步设备。
该设备以美国导航卫星全球定位系统为时间基准,时间同步精度1us,它选用美国专业生产厂家生产的GPS接收机部件进行二次开发研制而成。
Keithley 2000系列多功能数字电表简易操作手册一、功能:●13种量测功能:直流电压、交流电压、直流电流、交流电流、两线式电阻、四线式电阻、温度、频率、周期、dB、dBm、continuity、二极管量测●6位半数字(22位) 量测●速度快,2000读数/秒(四位半),50读数/秒(六位半)●低噪声●多通道扫瞄量测,可选择10或20通道扫瞄●IEEE-488 和RS-232接口控制●三年保固●体积小(Half-rack size)二、面板简介:图2-1 2000正面图1.特殊键Power:电源开关SHIFT : 选择各按键的第二组功能LOCAL:取消远程计算机控制,回到仪器面板控制2.功能及操作键第一行(未按「SHIFT」键):1美商吉时利仪器股份有限公司台湾分公司(1) DCV量测直流电压(2) ACV量测直流电流(3) DCI量测交流电压(4) ACI量测交流电流(5) Ω2量测两线式奥姆(6) Ω4量测四线式奥姆(7) FREQ量测频率(8) TEMP量测温度第一行(先按「SHIFT」键再按以上各键):(1) MX+B量测MX+B(2) %量测百分比(3) dBm量测dBm(4) dB量测dB(5) CONT量测continuity(6) 二极管量测(7) PERIOD量测周期(8) TCOUPL温度量测相关设定第二行(未按「SHIFT」键):(1) EX TRIG选择外部触发源(2) TRIG面板触发键(3) STORE设定记忆点数并开始储存(4) RECALL显示储存的量测数值(5) FILTER开启/取消滤波器(6) REL开启/取消漂移准位消除功能(7) 左、右键左、右移动键2美商吉时利仪器股份有限公司台湾分公司第二行(先按「SHIFT」键):(1) DELAY设定触发和量测间的延迟时间(2) HOLD 保持读值(3) LIMITS设定上、下限准位(4) ON/OFF开启/取消上、下限功能(LIMITS)(5) TEST仪器自我测试功能(6) CAL校正功能第三行(未按「SHIFT」键):(1) OPEN打开所有通道的开关(2) CLOSE关闭开关(3) STEP通道切换键(4) SCAN信道扫描键(5) DIGITS设定显示位数(6) RATE 设定量测速(7) EXIT 取消键(8) ENTER 确定键第三行(先按「SHIFT」键):(1) SA VE储存目前量测组态(2) SETUP将量测组态回复到初始设定组态(3) CONFIG设定最大/最小频道数、定时器等参数(4) HALT取消扫描(5) GPIB GPIB设定(6) RS232 RS232设定3.范围选择键(1)▲更改为较大的范围3美商吉时利仪器股份有限公司台湾分公司(2)▼更改为较小的范围(3)AUTO开启/取消自动范围4.显示屏幕5.输入面板选择开关:选择量测讯号是由正面或是背面面板输入6.仪器臂7.正面面板输入端图2-2 2000背面图1.多通道开关扫瞄卡2.背板输入3.Trig Link4.RS2325.GPIB6.电源模块4美商吉时利仪器股份有限公司台湾分公司三、操作说明电压量测(请参阅“User Manual 2-18页”)图3-1电压量测接线图1.请先确定输入面板选择开关是设定在正面面板输入的位置。
CT-TSS2000时间同步系统主时钟(GPS)使用说明书成都可为科技发展有限公司公司简介成都可为科技发展有限公司成立于2000年7月,位于成都市高新技术产业开发区高新孵化园(国家软件基地),是专业从事中国北斗星定位系统、美国GPS全球定位系统、原子钟及IRIG-B时间码等时间类产品研发、生产和销售的国家级高新技术企业。
由可为公司自行研发生产并提供的授时产品主要有:CT-TSS2000时间同步系统,CT-CBD001系列北斗星同步时钟,CT-GPS25、CT-GPS301、CT-GPS2003、CT-GPS2002系列全球卫星同步时钟等,这些产品的特点是输出格式多,时间精度和可靠性高,使用方便,不受地域等条件的限制,抗干扰能力强,广泛应用于同步时钟系统的建立以及各种需要高精度授时的自动化装置和自动化系统。
CT-TSS2000时间同步系统作为一套完整的授时系统,能全面解决电厂变电站内各种设备及自动化系统的时间需要。
目前可为公司的授时产品已经在军队、电力、电信和民航等行业有近六千台(套)成功投入运行,用户反应良好!我国电力行业迅速发展,与其相关的自动化产品迅速增长,电力系统的安全稳定运行对时间的基准同一和同步性及精度要求进一步提高,在电网内的电厂、变电站及调度中心建立专用的时间同步系统已经显得十分迫切和必要。
可为公司成功研发的CT-TSS2000(COVE TECHNOLOGY TIME SYNCHRONOUS SYSTEM 2000)时间同步系统,是可为公司在多年来的专业技术经验积累基础上,充分发挥自身在授时产品领域的技术优势和应用经验,依托相关的科研院所和军工企业,结合中国北斗星定位系统、美国GPS全球定位系统、原子钟频率振荡器及IRIG-B码靶场时间标准等技术特点并考虑了各种涉及国家安全的关联因素,特别是针对中国北斗星的技术优势及具有安全性上的可靠保证等特点,在满足电力系统现在的需要及将来的发展要求基础上自主开发的具有国内先进水平的授时产品。
该产品是专业用于电厂、变电站及调度中心同一时间基准建立的时间同步系统。
CT-TSS2000时间同步系统采用美国GPS卫星或中国北斗星时间信号作为主时钟源,确保了系统的安全性和稳定性;中国北斗星与美国GPS卫星时间信号互为备用,保证了时间源的可靠性:(可组合为双北斗星、双GPS或——北斗星和——GPS)采用原子钟、IRIG-B时间源的输入方式,保证了基准时间信号的高精度性;模块化插件式设计,输出数量任意扩展,能满足最多设备及系统的需要;完美的冗余和备份设计,保证了时间输出信号永不丢失。
该系统实现了时间多源头(GPS、北斗星、原子钟、高精度晶振、IRIG-B时间码基准)、输出多制式(串口、脉冲、网络、B码等)、满足多设备(系统输出可以任意扩展,可以满足任何规模、任何方式的时间信号需求)共享同一时间源的要求,保证了时间需求的高精确度、高稳定性、高安全性,高可靠性,将电力系统的时间同步精确度、稳定性、安全性和可靠性提高到一个更新更高的台阶。
可为公司具有现代企业的管理机制,注重人才培养及新产品开发,严格按照GB/T19001-2000-ISO9001:2000质量认证体系对产品质量及售后服务体系进行管理和控制。
可为公司作为专业的授时产品的提供商和服务商,将不断拓展授时产品的应用空间和领域,积极致力于授时产品的行业应用及专业化和产业化。
可为公司将秉承“可为、有为、大有可为”的经营理念,以“立足科技、矢志创新、有所作为”为宗旨和“成为一流的时间类产品提供商和服务商”为目标,大力开发生产授时类产品,竭诚为我国的国防军事、电力电信和航空航天等行业和领域提供专业的授时产品全面解决方案。
可为公司愿与广大用户真诚合作,不断创新,共同发展。
携手合作,大有可为!尊敬的用户:您好!欢迎您使用成都可为科技发展有限公司生产的CT-TSS2000时间同步系统!该说明书适用于CT-TSS2000主时钟,为了保证您顺利地使用该装置,请您在使用之前仔细阅读此使用说明书。
可为公司不断地对其产品进行改进完善,提供的装置个别地方可能与本书的说明有所不同,请参考随机携带的补充说明。
谢谢您对成都可为科技发展有限公司的信任和支持!可为公司理念:可为,有为,大有可为!可为公司宗旨:立足科技,矢志创新,有所作为!公司名称:成都可为科技发展有限公司开户行:成都商业银行高新支行帐号:20012002206974700017税号:510109723410951地址:成都市天府大道高新孵化园科技财富中心5号楼12座总机:************、85335791、85335792、85335793手机:138****6369、139****4170传真:************邮编:610041E- mail:****************http:// 目录一、装置简介 (1)二、技术指标 (2)1、环境条件 (2)2、电气条件 (2)3、性能指标 (2)4、串行接口 (2)5、脉冲输出 (2)6、网络输出 (2)7、B码(DC)输出 (3)8、B码(AC)输出 (3)9、重量 (3)10、外形尺寸 (3)三、装置的原理框图 (4)四、装置的结构 (5)1、装置的前面板 (5)2、装置的后面板 (5)五、操作说明 (6)六、装置的串行输出数据格式 (11)一、装置简介CT-TSS2000主时钟(以下简称CT-TSS2000)通过接收卫星发送的秒同步时间信号,向时间信号扩展箱或电力系统及其它行业的各种自动化装置提供精确的同步时间信号。
CT-TSS2000主要应用于以下几个方面:(1).为电网自动化装置如故障录波器、微机继电保护及安全自动装置、远动及微机监控系统、事件记录仪等设备提供时间信号。
(2).用于频率监视的标准时钟,即调度上通过工频钟与标准时间的差异来比较系统频率误差积累情况.(3).用于相位测量的同步时钟,利用CT-TSS2000来同步采样脉冲,同步误差很小,可以保证相位测量的准确性。
(4).用于继电保护装置试验,检验线路纵联保护(高频相差保护装置)。
(5).用于故障测距,特别为研制双端行波测距原理的装置创造了条件。
CT-TSS2000主要有以下特点:(1).时间精度高,输出的秒脉冲精度达微秒级。
(2).开机或关机对输出无任何影响。
(3).信号接收可靠性高,不受电站等地域条件的限制。
(4).可设定的秒、分钟、小时同步脉冲输出,并可经串行口输出时间信息,可方便地由各种自动化装置选用(5).装置的所有信号输出均经光电隔离,抗干扰能力强,符合《静态继电保护装置及安全自动装置通用技术条件》标准的要求。
(6).装置具有多种串行信息输出与交互方式,以满足不同用户不同的信号利用需求。
(7).具有事故告警功能,B码1、B码2故障告警、GPS故障告警和失电告警各一对继电器常开触点输出(8).架装式结构,3U、19英吋标准机箱,安装使用方便。
二、技术指标1、环境条件(1).工作温度: 0℃~ 40℃(2).贮存温度: -20℃~ 55℃(3).相对湿度: < 95%(不结露)2、电气条件(1).电源: 交流220V±20% 47Hz ~60Hz直流220V±15% 或 110V±10%(2).功耗: 每路电源不大于15W(3).频率测量: 交流220V±15% 47Hz ~60Hz3、性能指标(1).时间精度:≤1us (1PPS)(2).输入信号:IRIG-B(DC)两路,RS422电平(3).输出端口:OC门输出---空接点C、E间外接电压:≤300V---空接点C、E间最大电流:≤50mA4、串行接口波特率(1200、2400、4800、9600、19200)可选(出厂默认为4800)输出:8路/每块插件每路输出均可通过跳线分别设置为RS422或RS232(出厂默认为RS232)5、脉冲输出:信号脉宽200MS输出:8路/每块插件每路输出均可通过跳线分别设置为秒、分、时脉冲(出厂默认为秒脉冲) 6、网络输出:NTP协议,RJ45接口输出:2路/每块插件 7、B 码(DC )输出: RS422电平输出:8路/每块插件 8、B 码(AC )输出:幅度:0.5V ~10V (峰-峰值),连续可调 典型调制比:3:1 负载:600Ω,平衡输出 输出:8路/每块插件 9、重量: 4KG10、外形尺寸: 435(W)×300(L)×134(H)外型为架装式结构,高度3U 、宽度19”标准机箱,具体尺寸如图1示:图1 装置外形图安装孔用Ø6mm 的镙钉三 、装置的原理框图CT-TSS2000的原理框图如图2所示:GPS 天线1.GPS 信号接收器: 该接收器用于接收GPS 卫星信号,输出时间精度为1us 的1PPS ,并通过串口输出UTC 时间。
2. IRIG-B 信号接收器: 该接收器用于接收IRIG-B 码,解调出精度优于5us 的1PPS 脉冲和时间信息,并通过RS232串行输出GMT+8的北京时间。
3. 同步脉冲发生电路:通过后面板输出秒(1PPS ,即1 Pulse per second )同步脉冲信号。
脉冲是光电隔离的静态空接点形式输出。
4. 备份时钟:在GPS 和外部IRIG-B 时间码信息均失效时,装置自动切换使用自身备份时钟。
可编程脉冲图2 CT-TSS2000原理框图四、装置的结构1、装置的前面板图3 前面板示意图a.电源指示电源指示灯亮,装置上电正常。
b.1PPS装置接通电源1PPS灯开始闪亮。
c.时间信号来源灯亮指示本机使用的时间信号来源,当三路灯都不亮时,本机使用自身备份时钟。
d.输入信号监视当GPS或某一路IRIG-B信号失效时,该路异常灯亮,如三路都异常时,本机使用自身备份时钟。
2、装置的后面板图4 后面板示意图a.1、2号插件为电源板,端子4、5、6 脚为电源端子,分别为地、零、火或地、“-”、“+”;端子1、2脚为失电告警输出端子。
b.12号插件为GPS板,端子1、2、3、4为TTL电平脉冲测试端,1为PPS,2为PPM,3为PPH,4为GND;端子5、6脚为GPS异常告警。
c.11号插件为B码输入板,端子1+、1-、1G为第一路B码输入;端子2+、2-、2G为第二路B码输入;端子1、2脚为第一路B码异常告警;端子3、4脚为第二路B码异常告警。
d.3~10号插件可以分别配置为脉冲输出板、串口输出板,B码(DC)输出板、B码(AC)输出板、频率采样板和网络输出板;五、操作说明1、正常情况屏幕显示机箱中带频率板,有6颗星且晶振琐定状态机箱中带频率板,有 6颗星且晶振失琐状态机箱中不带频率板,且晶振琐定状态机箱中不带频率板,且晶振失琐状态2、按键操作说明前面板有“项目”、“►”、“+”、“确认”等4个按键,开机后,如需改变装置的工作状态,可通过操作这4个键进行。
