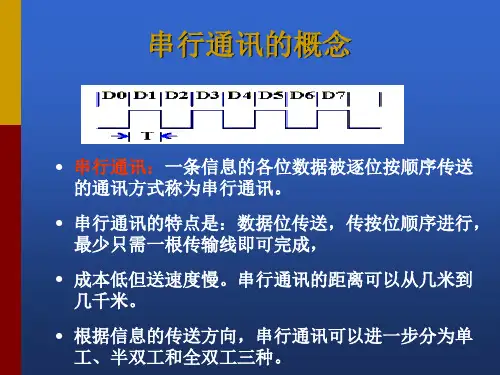

RS232基本接线方法RS232是一种常见的串行通信协议,用于在计算机和外部设备之间进行数据传输。
它定义了信号的电气特性、信号的传输方式和数据格式等。
在进行RS232通信时,通常需要用到标准9针或25针的D型连接器,以及正确的接线方法。
本篇文章将详细介绍RS232的基本接线方法,以及各个引脚的作用和连接方式。
1. DCD(Data Carrier Detect):用于指示数据载波的状态,一般连接到外部设备的DCD引脚。
2. RXD(Received Data):用于接收数据,一般连接到外部设备的TXD引脚。
3. TXD(Transmitted Data):用于发送数据,一般连接到外部设备的RXD引脚。
4. DTR(Data Terminal Ready):用于指示数据终端就绪状态,一般连接到外部设备的DSR引脚。
5. GND(Ground):地线,用于连接设备之间的共同地。
6. DSR(Data Set Ready):用于指示数据集就绪状态,一般连接到外部设备的DTR引脚。
7. RTS(Request To Send):请求发送数据,一般连接到外部设备的CTS引脚。
8. CTS(Clear To Send):准备好接收数据,一般连接到外部设备的RTS引脚。
根据RS232协议规定,TXD引脚和RXD引脚是进行数据传输的主要引脚,而其他引脚可以按需使用。
下面是几种常见的RS232接线方法:1.直连方式:在直连方式中,将一台计算机与另一台计算机或外部设备直接相连,通常需要使用一根将两台设备连接在一起的串口线。
接线方法如下:-将计算机的TXD引脚连接到另一台设备的RXD引脚。
-将计算机的RXD引脚连接到另一台设备的TXD引脚。
-将两台设备的GND引脚连接在一起。
2.线路交换方式:当需要连接多个设备时,可以使用线路交换方式,通过一些辅助设备(如集线器、转换器等)将多个设备连接在一起。
接线方法如下:-将每个设备的TXD引脚连接到线路交换设备的RXD引脚。

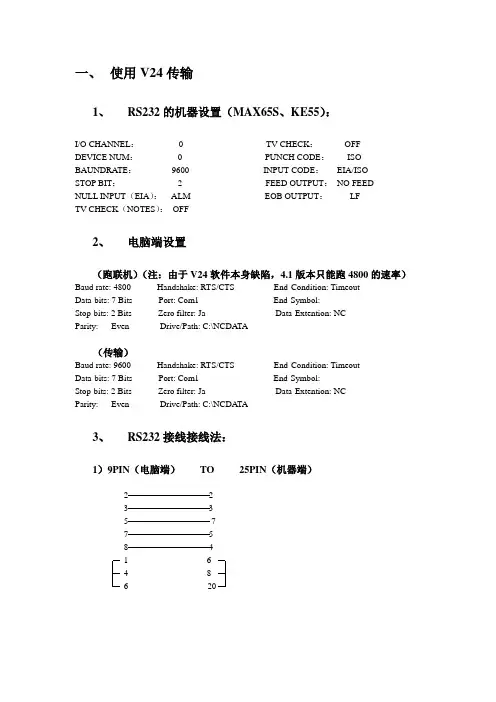

一、使用V24传输1、RS232的机器设置(MAX65S、KE55):I/O CHANNEL:0 TV CHECK:OFFDEVICE NUM:0 PUNCH CODE:ISO BAUNDRATE:9600 INPUT CODE:EIA/ISOSTOP BIT: 2 FEED OUTPUT:NO FEEDNULL INPUT(EIA):ALM EOB OUTPUT:LFTV CHECK(NOTES):OFF2、电脑端设置(跑联机)(注:由于V24软件本身缺陷,4.1版本只能跑4800的速率)Baud rate: 4800 Handshake: RTS/CTS End-Condition: TimeoutData-bits: 7 Bits Port: Com1 End-Symbol: -Stop-bits: 2 Bits Zero filter: Ja Data-Extention: NCParity: Even Drive/Path: C:\NCDATA(传输)Baud rate: 9600 Handshake: RTS/CTS End-Condition: TimeoutData-bits: 7 Bits Port: Com1 End-Symbol: -Stop-bits: 2 Bits Zero filter: Ja Data-Extention: NCParity: Even Drive/Path: C:\NCDATA3、RS232接线接线法:1)9PIN(电脑端)TO 25PIN(机器端)2 23 35 77 58 41 64 86202)25PIN(电脑端)TO 25PIN(机器端)1 12 33 24 55 47 76 68 820 20二、使用Multi-DNC1、RS232的机器设置(MAX65S、KE55):(使用CHANNEL 0)I/O CHANNEL:0 TV CHECK:OFFDEVICE NUM:0 PUNCH CODE:ISO BAUNDRATE:9600 INPUT CODE:EIA/ISOSTOP BIT: 2 FEED OUTPUT:NO FEEDNULL INPUT(EIA):ALM EOB OUTPUT:LFTV CHECK(NOTES):OFF(使用CHANNEL 2)I/O CHANNEL: 2 TV CHECK:OFFDEVICE NUM: 3 PUNCH CODE:ISO BAUNDRATE:9600 INPUT CODE:EIA/ISOSTOP BIT: 2 FEED OUTPUT:NO FEEDNULL INPUT(EIA):ALM EOB OUTPUT:LFTV CHECK(NOTES):OFF2、电脑端设置(跑联机)(注:由于V24软件本身缺陷,4.1版本只能跑4800的速率)Baud rate: 4800 Handshake: RTS/CTS End-Condition: TimeoutData-bits: 7 Bits Port: Com1 End-Symbol: -Stop-bits: 2 Bits Zero filter: Ja Data-Extention: NCParity: Even Drive/Path: C:\NCDATA(传输)Baud rate: 9600 Handshake: RTS/CTS End-Condition: Timeout Data-bits: 7 Bits Port: Com1 End-Symbol: -Stop-bits: 2 Bits Zero filter: Ja Data-Extention: NC Parity: Even Drive/Path: C:\NCDATA3、RS232接线接线法:1)9PIN(电脑端)TO 25PIN(机器端)2 23 35 77 58 41 64 86 202)25PIN(电脑端)TO 25PIN(机器端)1 12 33 24 55 47 76 68 820 20。
RS_232线的接线方法:25针对应9口:2号(白)---2号 3号(茶)---3号 4号(灰)--8号 5号(绿)--7号 6号(黄)--4号 7号(橘黄)--5号 20号(红。
黑)---1号(红)。
6号(黑)位于后控制箱悬架侧的第一个RS-232端口可用于程序的发送和接收。
所有发送和接收的数据均为ASCII。
为使用该端口,需要有一根电缆和一些连接器,用于以下布线:1号插针屏蔽接地2号插针TXD-传输数据3号插针RXD-接收数据4号插针 RTS(可选)5号插针CTS(可选)7号插针信号接地用于RS-232的电缆必须进行屏蔽。
下面列出波特率和各自的最大电缆长度。
该表假定了正确的电缆屏蔽且无信号升高。
9,600波特率:100英尺(30米)RS-23238,400波特率:25英尺(8米)RS-232115,200波特率:6英尺(2米)RS-232在电缆的每端可以使用RS-232和RS-422转换器,以便在高达115,200的波特率下使用长电缆。
正确的双绞线极大地提高了可靠性,并增加了最大距离。
对于115,200的处理器,应当使用奔腾处理器。
25-25插针9-25插针其他各插针均为任选,通常并不使用。
RS-232连接器为DB-25,按照DTE接线。
这表示我们在TXD线上发送数据,在RXD线上接收数据。
如果你对此不甚了解,可向经销商求助。
最简单的连接方法是与IBM的PC机连接,可用一根一端为DB-25阳线,另一端为DB-25阴线的标准电缆完成。
将一端的2号插针与另一端的3号插针连接,3号对2号插针,7号对7号插针。
所有的RS-232数据均为ASCII,但位数、奇偶性和速度可随设置不同而变化。
数据位的数量用设置37选择,要么是7要么是8。
奇偶性用设置12选择,分别为无、奇、偶或零。
零奇偶性将把校验位设置为0。
数据速度用设置11选择。
完成与计算机的连接并进行校验后,进入设置页,按照需要设置波特率、奇偶性、停止位数量、块结束(EOB)格式和引导参数。
RS_232线的接线方法:25针对应9口:2号(白)---2号3号(茶)---3号4号(灰)--8号5号(绿)--7号6号(黄)--4号7号(橘黄)--5号20号(红。
黑)---1号(红)。
6号(黑)RS-232数据输入/输出位于后控制箱悬架侧的第一个RS-232端口可用于程序的发送和接收。
所有发送和接收的数据均为ASCII。
为使用该端口,需要有一根电缆和一些连接器,用于以下布线:1号插针屏蔽接地2号插针TXD-传输数据3号插针RXD-接收数据4号插针RTS(可选)5号插针CTS(可选)7号插针信号接地用于RS-232的电缆必须进行屏蔽。
下面列出波特率和各自的最大电缆长度。
该表假定了正确的电缆屏蔽且无信号升高。
9,600波特率:100英尺(30米)RS-23238,400波特率:25英尺(8米)RS-232115,200波特率:6英尺(2米)RS-232在电缆的每端可以使用RS-232和RS-422转换器,以便在高达115,200的波特率下使用长电缆。
正确的双绞线极大地提高了可靠性,并增加了最大距离。
对于115,200的处理器,应当使用奔腾处理器。
25-25插针9-25插针其他各插针均为任选,通常并不使用。
RS-232连接器为DB-25,按照DTE接线。
这表示我们在TXD线上发送数据,在RXD线上接收数据。
如果你对此不甚了解,可向经销商求助。
最简单的连接方法是与IBM的PC机连接,可用一根一端为DB-25阳线,另一端为DB-25阴线的标准电缆完成。
将一端的2号插针与另一端的3号插针连接,3号对2号插针,7号对7号插针。
所有的RS-232数据均为ASCII,但位数、奇偶性和速度可随设置不同而变化。
数据位的数量用设置37选择,要么是7要么是8。
奇偶性用设置12选择,分别为无、奇、偶或零。
零奇偶性将把校验位设置为0。
数据速度用设置11选择。
完成与计算机的连接并进行校验后,进入设置页,按照需要设置波特率、奇偶性、停止位数量、块结束(EOB)格式和引导参数。
RS232接口是一种串行通信协议,常用于计算机与其他设备之间的数据传输。
以下是RS232接口的使用手册:一、接口定义RS232接口采用9针或25针的D型插头,通常在设备上会有DB9或DB25的标识。
其中,2脚为接地线(GND),3脚为发送线(TXD),5脚为数据终端设备线(DTR)和接收线(RXD)共用。
其他引脚功能因设备和协议而异。
二、连接方式1. 直连:用于近距离(小于15米)的设备间通信,如计算机与串口设备的连接。
2. 交叉连接:用于连接两个具有不同电气特性或端接电阻的设备,如PC与调制解调器或两个PC之间的连接。
3. 转换器连接:通过转换器实现不同电气特性的设备之间的通信,如通过RS232转USB转换器连接PC和串口设备。
三、通信参数1. 波特率:通信速率,常见的波特率有9600、19200、115200等,需要根据设备和协议的要求进行设置。
2. 数据位:用于传输数据的有效位数,常见的有5、6、7、8位。
3. 停止位:用于表示一个字符的结束,常见的停止位有1位和2位。
4. 奇偶校验:用于错误检测,可以选择奇校验或偶校验。
四、数据传输1. 发送数据:将需要发送的数据按照规定的通信参数进行格式化,通过TXD线发送出去。
2. 接收数据:从RXD线接收数据,并进行相应的格式化处理,得到需要的数据。
五、注意事项1. 在连接设备时,需要确保接口的引脚定义与设备的电气特性相匹配。
2. 在长时间未使用时,应将设备的电源关闭,以避免接口和设备损坏。
3. 在进行数据传输时,应确保设备的波特率、数据位、停止位和奇偶校验等参数设置正确。
RS232串口接线图RS232是一种广泛应用于串行通信中的标准。
它定义了一种将数字信号转换为串行数据传输的方法,并规定了在串口之间进行数据通信时的物理连接。
接线图下面是RS232串口的接线图:___________ ___________| | | || DTE |------->| DCE ||___________| |___________|DTE DCEData Terminal Data Circuit-terminatingEquipment Equipment在上面的接线图中,DTE代表数据终端设备,DCE代表数据电路终端设备。
DTE可以是计算机、终端设备或数据通信设备,而DCE通常是调制解调器。
接线详解RS232串口使用了9个引脚进行数据传输,每个引脚的功能如下:•TD(Transmit Data):数据发送引脚,DTE通过该引脚将数据发送给DCE。
•RD(Receive Data):数据接收引脚,DTE通过该引脚接收DCE发送的数据。
•RTS(Request to Send):请求发送引脚,DTE通过该引脚告诉DCE 它准备好发送数据。
•CTS(Clear to Send):允许发送引脚,DCE通过该引脚告诉DTE它准备好接收数据。
•DTR(Data Terminal Ready):数据终端就绪引脚,DTE通过该引脚告诉DCE它准备好进行通信。
•DSR(Data Set Ready):数据集就绪引脚,DCE通过该引脚告诉DTE它准备好进行通信。
•SG(Signal Ground):信号地引脚,用于屏蔽引脚之间的电磁干扰。
•CD(Carrier Detect):载波检测引脚,DCE通过该引脚告诉DTE当前是否检测到了信号载波。
•RI(Ring Indicator):响铃指示引脚,DCE通过该引脚告诉DTE电话线上是否有来电。
根据以上信号引脚的功能,RS232串口的接线图可以表示如下: DTE DCE___________ ___________| | | || TD |------->| RD ||___________| |___________|Transmit Data Receive Data___________ ___________| | | || RD |<-------| TD ||___________| |___________|Receive Data Transmit Data___________ ___________| | | || RTS |------->| CTS ||___________| |___________|Request to Send Clear to Send___________ ___________| | | || CTS |<-------| RTS ||___________| |___________|Clear to Send Request to Send___________ ___________| | | || DTR |------->| DSR ||___________| |___________|Data Terminal Ready Data Set Ready___________ ___________| | | || DSR |<-------| DTR ||___________| |___________|Data Set Ready Data Terminal Ready___________ ___________| | | || SG |------->| SG ||___________| |___________|Signal Ground Signal Ground___________ ___________| | | || CD |<-------| CD ||___________| |___________|Carrier Detect Carrier Detect___________ ___________| | | || RI |<-------| RI ||___________| |___________|Ring Indicator Ring Indicator总结RS232串口是一种广泛应用于串行通信中的标准,它使用9个引脚进行数据传输,并定义了DTE和DCE之间的物理连接。
RS232串口使用说明RS232串口是一种异步串行通信接口,它使用一对差分信号,即正负两个信号线来进行数据传输。
其中,TXD(发送数据)和RXD(接收数据)是最基本的信号线,还有RTS(请求发送)、CTS(清除发送)、DTR(数据终端就绪)、DSR(数据集就绪)、DCD(数据载波检测)和RI(响铃指示)等信号线。
在使用RS232串口之前,我们需要了解如何连接它。
一般来说,RS232串口使用9针或25针连接器,其中9针连接器包括3根控制线和5根信号线,而25针连接器包括8根控制线和16根信号线。
我们需要将串口线插入计算机的串口插槽中,并确保插入正确的插槽。
在连接完串口之后,我们需要设置串口参数。
首先,打开计算机的串口设置界面,在资源管理器中找到串口的名称(如COM1、COM2等),并选择相应的串口。
然后,设置波特率、数据位、停止位和奇偶校验位等参数。
波特率表示数据传输的速度,常见的波特率有1200、2400、4800、9600等选项。
数据位表示每个数据字节所使用的位数,常见的数据位有7位和8位。
停止位表示数据字节之间的停止位数,常见的停止位有1位和2位。
奇偶校验位用于检测和纠正数据传输中的错误。
设置完串口参数之后,我们可以开始通过串口进行数据通信了。
首先,我们需要打开一个串口通信软件,如Tera Term、HyperTerminal等。
在软件的设置界面中,选择正确的串口和参数,然后点击连接按钮。
连接成功后,我们可以在软件的命令行界面中输入命令或发送数据,然后通过串口发送给目标设备。
在接收数据时,我们可以通过串口接收到目标设备发送的数据,并在软件的命令行界面中显示出来。
除了通过串口通信软件进行数据通信,我们还可以使用编程语言来控制串口。
常见的编程语言如C、C++、Python、Java等都提供了相应的串口编程接口。
通过编写程序,我们可以实现与目标设备的高级数据通信功能,如发送命令、接收数据、解析数据等。

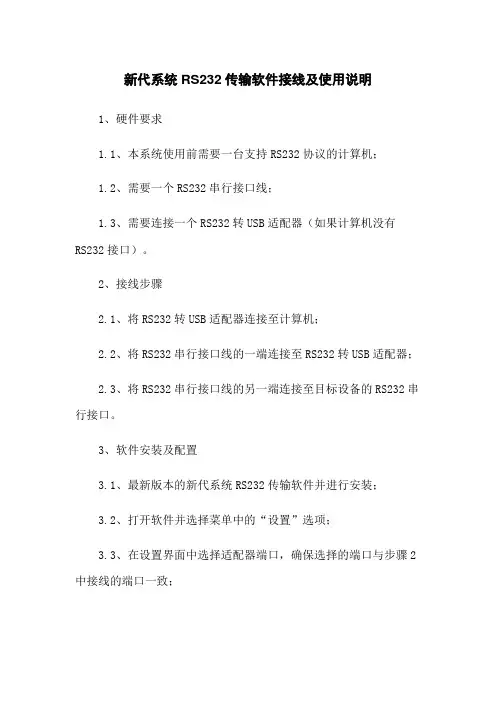

RS232传输软件接线及使用
1.相关说明
每台机器材耗:5芯或5芯以上线材、9PIN母接头2个、25PIN接头公母各1个DNC传输软件一套(这里用的是CimcoEdit,见附件:CNC传输)
2.接线图请按照以下图连线
1 2 3 4 5 6 7 8 91 2 3 4 5 6 7
20
25
9 pin 母(电脑侧) 25 pin 公和母
(钣金侧)
1
2
3
4
5
6
7
8
9
9 pin 母
(系统侧)
DCD
RXD
TXD
DTR
GND
DSR
RTS
CTS
RI
DCD RXD TXD DTR GND DSR RTS CTS RI
钣金内部侧钣金外部侧
3.参数设定
c新代软件系统参数设定(建议值)
参数控制器参数意义
3901 0 主从模式, 0机台控制器, 1 个人计算机端
3903 1 档案传输通讯端口位置(1:第一埠, 2:第二埠)
3905 1 巨集程式通讯埠位置(1:第一埠, 2:第二埠)
3921 3 第一端口通讯速度(0:24;1:48;2:96;3:192;4:384..) 3922 8 第一端口资料位数
3923 0 第一埠交换码格式(0:ASCII;1:EIA;2:ISO)
3924 0 第一埠外围控制方式(0:No;1:DC2;2:DC4;3:DC2DC4) 3925 0 第一埠单节结束(EOB)输出方式(0:EOB;1:CR+EOB) 3926 0 第一埠DC3外围句柄是否同位(0:否;1:同位)
3927 1 第一埠流量控制方式(0:无;1:硬件;2:软件)
3928 0 第一埠同位检查方式(0:无;1:奇;2:偶)
3929 1 第一端口停止位数(1:1位;2:2位)
b.电脑CimcoEdit参数设定
1.选择Text file和machine 1
2.DNC 设定
点击Transmission DNC Setup
点击打开后看到DNC Sstup画面
Machines选择Machine 1 ,Machine Type选择Text file ,点Setup进入Machine 1参数设定,设定值见下图所视:
完成后点确定返回上一层DNC Setup,点OK设定,见下图到此参数设定完成,DNC和新代CNC系统就已经连接成功
4.CimcoEdit 使用方法简介
a.把压缩文件Cedit.rar解压成一般文件Cedit
b.打开文件双击CimcoEdit(开启DNC软体)可以看到如下画面
c.文件接受和发送方法有两种
Send File :发送文件
Receive File:接受文件
发送时会跳出对话框(注意选择文件类型):
在查找范围中选择要发送的程序,点“打开”,跳出发送对话框
发送
接收
接收时会跳出对话框:
另存为到要到的文件夹内,命名在文件名内,点“保存”保存文件,跳出接收对话框
注意:1.不管是控制器还是电脑要接收文件,都要优先处于RS232接收状态再行发送;
2.文件传输以“%”做为接受结束符号,故程序结束需有“%”结束符,如果没有“%”结束符,传输资料会一直停在等待状态而无法结束,按“取消”后提示“未收到程序结束符号,是否存档”警告;
3.RS232线长度不要超过10m。
