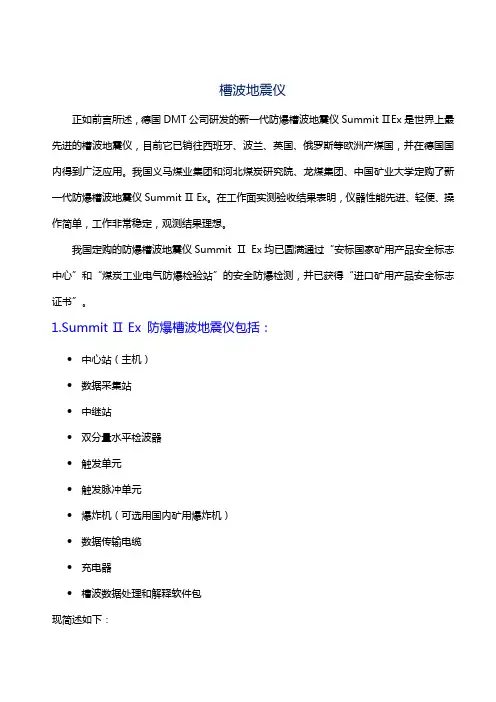

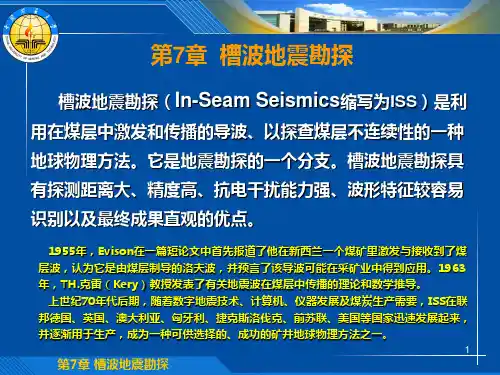

槽波地震仪正如前言所述,德国DMT公司研发的新一代防爆槽波地震仪Summit ⅡEx是世界上最先进的槽波地震仪,目前它已销往西班牙、波兰、英国、俄罗斯等欧洲产煤国,并在德国国内得到广泛应用。
我国义马煤业集团和河北煤炭研究院、龙煤集团、中国矿业大学定购了新一代防爆槽波地震仪Summit Ⅱ Ex。
在工作面实测验收结果表明,仪器性能先进、轻便、操作简单,工作非常稳定,观测结果理想。
我国定购的防爆槽波地震仪Summit Ⅱ Ex均已圆满通过“安标国家矿用产品安全标志中心”和“煤炭工业电气防爆检验站”的安全防爆检测,并已获得“进口矿用产品安全标志证书”。
1.Summit Ⅱ Ex 防爆槽波地震仪包括:中心站(主机)数据采集站中继站双分量水平检波器触发单元触发脉冲单元爆炸机(可选用国内矿用爆炸机)数据传输电缆充电器槽波数据处理和解释软件包现简述如下:1)中心站(主机)外壳和键盘均采用不锈钢金属材料,专为井下勘探设计,具有极高安全系数和防爆功能。
15英寸LED背光彩色显示器,四组镍镉防爆可充电电池。
主机控制整个仪器操作,数据采集、管理和实时显示观测结果。
重22Kg。
配置四组防爆可充电电池。
2)数据采集站采集站外壳为导电塑料材质,具极高防爆功能,有2个状态指示灯LED指示采集站工作状态,重2.7Kg。
3)中继站中继站外壳以导电塑料材料。
每250m长测线接一个中继站,用来增强信号信号幅度。
状态指示灯LED代表中继站工作状态。
重2.7kg。

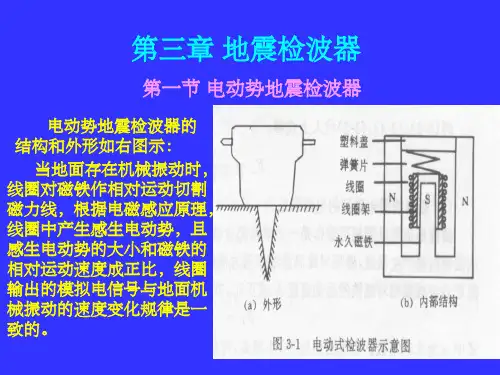

4)双分量水平检波器检波器互为垂直的双分量水平检波器,直径为55mm 。
检波器插入煤层中的孔洞后,用气筒给检波器胶囊充气使其膨胀,以便检波器紧紧的贴在巷道壁上。
在移出检波器时,只需轻轻按下阀门便可释放橡胶囊内部气体。
重3.3Kg 。
5)触发单元当触发单元接收到爆炸信号后,便立即触发数据采集单元和中继站开始记录,重 2.7Kg主机中内置的 USB 接口也具有触发功能,可以代替触发单元。
精心整理地震勘探仪器原理与结构5.1地震勘探对仪器的基本要求5.1.1地震波运动学特征对仪器的要求为了利用地震波的运动学特征来推测地下反射界面的位置和形态,就要求记录多道地震信号,以便进行波的对比,识别同相轴;记录震源激发信号作为计算反射时间的起点;记录计时信号作为计算反射时间的标尺;在采用炸药震源时还要记录井口信号,以测定地震波从炮井井底的炸药爆炸点传到炮井井口的时间—τ值,进而依据已知的炮井深度h 来推算表层的速度v =h/τ,为今后地震资料处理时进行静校正提供依据。
除地震信号以外的这些需要记录的信号统称为辅助信号。
通常所说的地震仪记录道数指的是地震道的道数,辅助道不包括在内。
式中h---v /s 。
0.055.1.2(1以下。
查时应取弦波时,输出也是同频率的单一正弦波。
如果给一个系统输入一个频率的正弦波,其输出中出现很多频率为n(n 为正整数)的新的频率分量,那么我们就认为这个系统是非线性系统或者说存在非线性失真。
实际上,完全线性的系统是不存在的。
5.1.3多道记录对地震仪器的要求最早的地震仪是单道的,为了便于进行波的对比和提高野外生产效率,后来发展成为多道地震信号同时记录。
随着多次覆盖技术的推广和覆盖次数的提高,要求进一步增加道数。
高分辨率地震勘探要求缩短道距至25m 、10m 甚至5m ,而为了保持一定的排列长度,自然也要求道数多一些。
三维地震勘探方法的普遍应用更是要求地震仪的道数多达几千道。
在多道记录的情况下,为了确保地震记录的质量,还必须要求地震仪内部各地震道电路的振幅特性和相位特性保持良好的一致性,道与道之间的相互干扰(即道间串音)应很小(一般要求小于-80dB)。
5.1.4野外工作条件对地震仪器的要求地震仪长年在野外工作,工作环境与室内仪器大不相同。
由于野外环境条件差,造成仪器发生故障的外部原因很多。
而地震仪一旦发生故障,轻则影响地震记录的质量,重则使整个地震勘探队的工作陷于停顿,所以特别要求地震仪有很高的稳定性和可靠性,并且具有一定的自检能力和野外监视功能。
