电气识图入门ppt课件

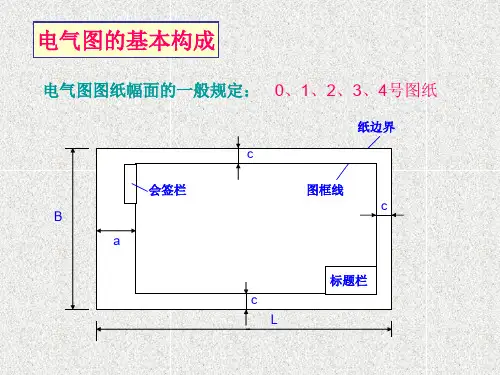

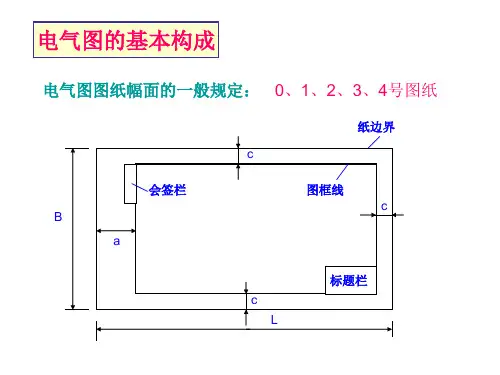

电气图的基本构成
电气图图纸幅面的一般规定： 0、1、2、3、4号图纸
纸边界 c
会签栏 B
a
图框线 c
c L
标题栏
图形用线规定：
粗实线、中实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线
请同学们阅读P3、表1-2了解各种线的画法与用法
1、如何画指引线？（阅读P4图1-2） 2、如何画连接线，连接线有哪些简化画法？（（阅读P4 图1-3与图1-4） 3、如何标注尺寸？（阅读P5图1-5） 4、图样比例一般有哪几种系列？（阅读P6-4）
②
TMY—3（80×6）+1（30×4）
硬铜母线—3相、相线截面（宽 × 厚）80mm×6mm+中性线截面（宽 × 厚） 30mm×4mm
③
BLV—500—（3×70+1×35）SC70—WE
聚氯乙烯绝缘铝导线—额定电压500V—三相导线截面积70mm2+中性线截面积 35mm2—穿内径为70mm的焊接钢管—沿墙明敷
交流回路的标号：交流一次回路中用个位数顺序区分回路的相数；用十位数字的顺序区分回路中的不同线段。
（第一相：1、11、12；第二相：2、21、22：第三相：3、31、32
电力拖动、自动控制电路的标号：一次回路：用文字符号与数字标号组成（如三相交流电源；L1、L2、L3）
单根导线的表示（P25图1—15）
15
13 SB1
7
9
SB2
5
3
SB3
自耦变压器降压起动线路
QS L11 L1
L21
L2
L31
L3 FU1
L12 L22 L32
KM2
1
2

电气原理图详解课件

电感器
总结词
电感器是一种存储磁能的元件，通常用于滤波、扼流和感抗。
详细描述
电感器由导线绕成一定形状的线圈组成，其电感量大小取决于线圈的匝数、直径和长度。电感器在电路中可以用来抑制电流的变化，实现电路的滤波、扼流和感抗等功能。
二极管
总结词
二极管是一种单向导电的元件，通常用于整流、检波和开关。
02
它提供了丰富的符号库和绘图工具，方便用户快速绘制电气原理图。
03
EPLAN还支持自动化生成报表和材料清单，提高了工作效率。
04
此外，EPLAN还支持与其他软件的集成，方便用户进行协同设计和数据共享。
AutoCAD电气原理图绘制软件
AutoCAD是一款通用的 CAD软件，也广泛用于电气原理图的绘制。
图形符号标准
采用国际标准图形符号，确保图例的一致性和
通用性。
布局合理
元件布局合理，便于阅读和分析，符合人们的
视觉习惯。
标注清晰
标注清晰、准确，包括元件代号、文字说明等
。
连接线标准
连接线应横平
电气元件介绍
电阻器
总结词
电阻器是用来限制电路中电流的元件，通常用于分压和限流。
电气原理图详解课件
xx年xx月xx日
• 电气原理图概述 • 电气元件介绍 • 电路分析方法 • 电路实例分析 • 电气原理图绘制软件介绍
目录
01
电气原理图概述
定义与作用
定义
电气原理图是用图形符号和文字符号表示电气设备工作原理的示意图。
作用
描述电气系统的组成、工作原理、控制流程以及各元件之间的相互关系，是理解和分析电气设备的重要依据。
AutoCAD还支持电气元件的符号库，方便用户快速绘制原理图。

电气识图及其标准解读优秀课件

电气识图及其标准解读
Outline
Ø常用电路图文字、图形符号 Ø电动机控制线路图解读 Ø常用机床控制线路 Ø电子电路图简介 Ø薄膜产线电路图识图基本规则
Ø常用电路图文字、图形符号 Ø电动机控制线路图解读 Ø常用机床控制线路 Ø电子电路图简介 Ø薄膜产线电路图识图基本规则
文字符号适用于电气技术领域中技术文件的编制，用以标明电子设备、装置和元器件的名称及电路的功能、状态和特征。
各类常用基本文字符号详情参见：
薄膜产线设备电路图常见文字符号：
M类：电动机 S类：传感器 W类：导线 H类：信号器（声响指示器、指示灯） Y类：电磁阀 K类：继电器、接触器 F类：保护器件 G类：电源 X类：端子、插头、插座
示例：
电路图形符号：各类常用基本图形符号详情参见：
薄膜产线设备电路图常见图形符号：
根据我国公布的电气图用文字符号的国家标准规定，文字符号采用大写正体的拉丁字母，分为基本文字符号和辅助文字符号两类。基本文字符号分为单字母和双字母两种。单字母符号是按拉丁字母顺序将各种电子设备、装置和元器件分为23大类，每大类用一个专用单字母符号表示，如“R”表示电阻类，“C”表示电容类等。
双字母符号是由一个表示种类的单字母符号与另一个字母组成，其组合形式应以单字母符号在前，另一字母在后的次序列出。如： “TG”表示电源变压器，"T"为变压器单字母符号。只有在单字母符号不能满足要求，需将某大类进一步划分时，才采用双字母符号，以便详细的表达电子设备、装置和元器件等。
四人抢答器电路：
Ø常用电路图文字、图形符号 Ø电动机控制线路图解读 Ø常用机床控制线路 Ø电子电路图简介 Ø薄膜产线电路图识图基本规则
湖南共创光伏科技有限公司 Hunan Gongchuang Photovoltaic Science & Technology Co., Ltd.

电气接线图的识图54页PPT

电气接线图的识图
11、战争满足了，或曾经满足过人的好斗的本能，但它同时还满足了人对掠夺，破坏以及残酷的纪律和专制力的欲望。 ——查·埃利奥特 12、不应把纪律仅仅看成教育的手段。纪律是教育过程的结果，首先是学生集体表现在一切生活领域—— 生产、日常生活、学校、文化等领域中努力的结果。— —马卡连柯(名言网)
13、遵守纪律的风气的培养，只有领导者本身在这方面以身作则才能收到成效。—— 马卡连柯 14、劳动者的组织性、纪律性、坚毅后胜利的保证。—— 列宁摘自名言网
15、机会是不守纪律的。——雨果
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利

电气元件识图PPT演示课件

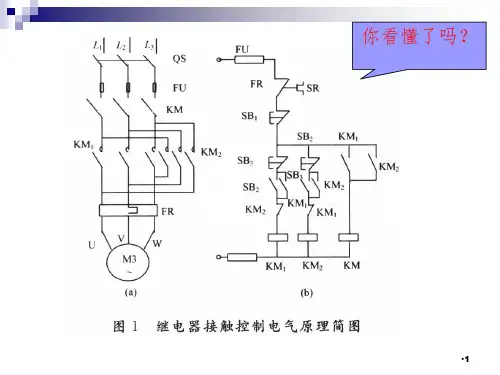

你看懂了吗？
•1
你看懂了吗？
•2
•3
低压电器的分类
1.按用途分类
(1)控制电器：用于各种控制电路和控制系统的电器，如接触器、继电器等。
(2)主令电器：用于自动控制系统中发送控制指令的电器，如按钮、行程开关等。
(3)保护电器：用于保护电路及用电设备的电器，如熔断器、热继电器等。
(4)配电电器：用于电能的输送和分配的电器。如低压断路器、隔离器等。
(5)执行电器：用于完成某种动作或传动功能的电器，如电磁铁、电磁离合器等。
•4
电气元件 — 交流接触器
2、交流接触器 2.1 交流接触器的图片：
•5
电气元件 — 交流接触器
2）文字符号：KM 3）图形符号：
线圈
主触头辅助常开触辅助常闭触头头
•6
中间继电器
中间继电器和接触器的结构和工作原理大致相同。主要区别：
接触器的主触点可以通过大电流；继电器的体积和触点容量小，触点数目多，且只能通过小电流。所以，继电器一般用于机床的控制电路中。
KA
KA KA
线圈常开触头常闭触头 •7
时间继电器的文字符号和图形符号
a) KT
KT
KT
b)
c)
KT
KT
KT
KT d)
KT
e)
f)
g)
h)
i)
a) 一般线圈符号 b) 通电延时线圈 c) 断电延时线圈 d) 延时闭合的动断触点 e) 延时断开的动断触点 f) 延时断开的动合触点 g) 延时闭合的动断触点 h) 瞬时动合触点 i) 瞬时动断触点
SB
SB
SB
动合（常开）触头
动断（常闭）触头

电气原理图的识读ppt课件

19
立式钻床的线路分析
20
立式钻床的线路分析
主电路分析：立式钻床的电源是由低压开关QS控制，电气控制线路中
共有三台电动机，M1为主轴电动机，带动主轴旋转，由KM1和 KM2实现正反转控制，由FU1实现短路保护，KH实现过载保护； M2为润滑电动机，对齿轮箱进行润滑，由KM3实现单方向控制， FU2实现短路保护；M3为冷却泵电动机，用以输送冷却液，由低压开关QS2控制。
电Байду номын сангаас原理图的识读
电气控制线路图的分类
电气控制线路：是用导线将电动机、电器、仪表等元器件按一定的要求连接起来，并实现某种特定控制要求的电路。
电气控制系统图：为了表达生产机械电气控制系统的结构、原理等设计意图，便于电气系统的安装、调试、使用和维修，将电气控制系统各电器元件及其连接线路用一定的图形表达出来，这就是电气控制系统图。
电气控制系统图包括电气原理图、电器元件布置图和电气安装接线图。
2
电气控制线路图的分类
电气原理图：又称电路图,是根据生产机械运动形式对电气控制系统的要求，采用国家统一规定的电气图形符号和文字符号，按照电气设备和电器的工作顺序排列，详细表示控制装置的全部基本组成和连接关系的一种简图，它不涉及电器元件的结构尺寸、材料选用、安装位置和实际配线方法。
2. 主电路是指受电的动力装置及控制、保护电器的支路等，是电源向负载提供电能的电路，它由主熔断器、接触器的主触头、热继电器的热元件以及电动机等组成。主电路通过的是电动机的工作电流，电流比较大，因此一般在图纸上用粗实线垂直于电源电路绘制在电路图的左侧。
9
电气控制线路图的识读
10
识读电路图的原则
11
电气控制线路图的识读

电气控制原理图讲解PPT优质课件

.ห้องสมุดไป่ตู้
行程开关用作电路的限位保护、行程控制、自动切换等。
结构与按钮类似，但其动作要由机械撞击。
常开（动合）触头
ST
常闭（动断）触头
ST
电路符号
.
电路符号
A BC
行程控制
QC
B
A
FU
KMF
KMR
FR
M 3~
逆程
正程
行程控制实质为电机的正反转控制，只是在行程的终端要加限位开关。
.
行程控制电路（1）
.
二、继电器—接触器自动控制的基本线路1 以交流异步电动机为控制对象来研究它的启动、正反转、点动、连锁控制等线路。
1．启动控制线路及保护装置 1) 启动控制线路
直接启动
交流接触器的触头保持自己的线圈得电，从而保证长期工作的线路环节称为自锁环节。这种触头称为自锁触头。
.
A BC QC
FU
C'
电机
动反向运行；反之亦然。 STb
STa
.
三、生产机械中常用的几种自动控制方法
2．按时间的自动控制
时间继电器是一种接受信号后，经过一定的延时后才输出信号的控制电器。按动作原理的不同，分为电磁式、空气阻尼式、电动式、晶体管式等类型。时间继电器的使用，可实现从0.05秒一几十小时的延时。
空气阻尼式时间继电器是利用空气阻尼作用来获得延时。有通电延时和断电延时两种。其型号只要有 JS7-A型和JS16型。其结构主要有电磁系统、延时机构和触头三部分。
3~
制大电流。
.
自保持
绘制原理图的基本规则：7点
1）为了区别主电路与控制电路，在绘线路图时主电路用粗线表示，而控制电路用细线表示。通常习惯将主电路放在线路图的左边而将控制电路放在右边(或下部)。 2) 在原理图中，控制线路中的电源线分列两边，各控制回路基本上按照各电器元件的动作顺序由上而下平行绘制。

电气识图基础讲解PPT

高
在
压
开关
室
101 B
列
一
二
号
号
线
端
路
子
的
有
功
电
能
表
项目代号：高层代号（= ）、位置代号（+）、种类代号（—）、端子代号（：）。
（请阅读P12～P17的内容）
回路标号
表示各电气回路的种类和特征的方案符号和数字标号
1、回路标号的一般原则； 2、回路标号的分类。
（请阅读P17～P19）
直流回路的标号：正极回路按奇数顺序（1、3、5、7…）标；负极回路按偶数回路（2、4、6、8…）标。
集中表示法:
KA
元件的基本表示法
分开表示法:
KA
KM
KA
1
2
3
4
触点垂直画法
KM
KA
触点水平画法
动合触点
动断触点
动合触点
动断触点
电气图分类
功
位
能
置
性
信
信
息
息
接
项
线
目
信
信
息
息
表示功能性信息的电气图
框图
输入
变频器
交流电动机
输出顺序控制框图
原理图
KA DC24V
R HP HL
报警灯电路
程序图时序图
PC20—WC：直径20mm的硬质塑料管、沿墙暗敷
特定标记
特定导线线端标记（P28表1—4）
交流电源：相线：L1、L2、L3；中性线：N 直流电源：正极：L+、负极：L-；中间线：M
保护接地线：PE
不接地保护导体：PU

电气读图与识图ppt课件

g. Indication of line no. in elementary diagram
• Mob标注导引
四、读图的基本方法和步骤
1、读图的基本方法
1）结合电工、电子知识识图； 2）结合电路图中各种器件的工作原理看图； 3）图形符号、文字符号的含义要牢记会用； 4）结合相关图纸的技术资料（如目录、元器件清单等）看图；
例子回路标号用一个半导体功率器件作为开关该器件不断地重复开启和关断使得输入的直流电压在通过这个开关器件后变成了方波该方波经过电感yaskawtablecontentsproduct用一个半导体功率器件作为开关该器件不断地重复开启和关断使得输入的直流电压在通过这个开关器件后变成了方波该方波经过电感用一个半导体功率器件作为开关该器件不断地重复开启和关断使得输入的直流电压在通过这个开关器件后变成了方波该方波经过电感用一个半导体功率器件作为开关该器件不断地重复开启和关断使得输入的直流电压在通过这个开关器件后变成了方波该方波经过电感用一个半导体功率器件作为开关该器件不断地重复开启和关断使得输入的直流电压在通过这个开关器件后变成了方波该方波经过电感方向三电气符号含义详述1常用基本电气图形符号用一个半导体功率器件作为开关该器件不断地重复开启和关断使得输入的直流电压在通过这个开关器件后变成了方波该方波经过电感电阻一般接地电容交叉连接交叉不连接电池用一个半导体功率器件作为开关该器件不断地重复开启和关断使得输入的直流电压在通过这个开关器件后变成了方波该方波经过电感感应电机插座加热器spaceheater选择开关热敏电阻panellightcircuit用一个半导体功率器件作为开关该器件不断地重复开启和关断使得输入的直流电压在通过这个开关器件后变成了方波该方波经过电感荧光灯氖灯刀开关保护器件避雷器熔断器限流电抗器用一个半导体功率器件作为开关该器件不断地重复开启和关断使得输入的直流电压在通过这个开关器件后变成了方波该方波经过电感继电器及触点一般继电器接地继电器过流继电器过流接地继电器欠流继电器过载继电器速度继电器压力继电器延时继电电压继电器欠压继电器过压接地继电器用一个半导体功率器件作为开关该器件不断地重复开启和关断使得输入的直流电压在通过这个开关器件后变成了方波该方波经过电感常开电气仪表符号用一个半导体功率器件作为开关该器件不断地重复开启和关断使得输入的直流电压在通过这个开关器件后变成了方波该方波经过电感用一个半导体功率器件作为开关该器件不断地重复开启和关断使得输入的直流电压在通过这个开关器件后变成了方波该方波经过电感常用图形符号用一个半导体功率器件作为开关该器件不断地重复开启和关断使得输入的直流电压在通过这个开关器件后变成了方波该方波经过电感用一个半导体功率器件作为开关该器件不断地重复开启和关断使得输入的直流电压在通过这个开关器件后

电气识图ppt课件

电气识图
注意
主电路、控制电路与保护电路、照明与信号电路三者要分开绘出。主电路用粗线条绘制在原理图的左侧或上方，辅助电路用细线条绘制在原理图的右侧或下方。
.
电气识图
2.电气原理图中电气元件图形符号、文字符号必须采用最新国家标准
主电路标号——一般由文字符号和数字组成。文字符号用以标明主电路中元器件或线路的主要特征，数字标号用以区别电路的不同线段。
L1、L2、L3——三相交流电源引入线。 U、V、W——电源开关后三相交流电源主电路 1U、1V、1W、2U、2V、2W 分级三相交流电源主电路。 U1、V1、W1 交流异步电动机定子绕组首端。
注意
电气原理图中所有电器元件都应采用国家标准中统一规定的图形符号和文字符号表示。
.
电气识图
3.电源线的画法
电气识图
2.文字符号文字符号表示元器件的名称、功能、状态和特征，及用于技术文件的编制。
3.接线端子标记 (1)主电路各接线端子标记
L1、L2、L3——三相交流电源引入线。 U、V、W——电源开关后三相交流电源主电路 1U、1V、1W、2U、2V、2W 分级三相交流电源主电路。 U1、V1、W1 交流异步电动机定子绕组首端。 (2)控制电路各电路连接点标记凡是被线圈、绕组、触点、电阻、电容等元件所间隔的线段，按由上而下，由左至右的原则，用数字编号。
按动作顺序从上到下，或从左到右绘制。
.
7 .线路连接点
电气识图
原理图
电气原理图中，应尽量减少线条和避免线条交叉。各导线之间有电联系时，在导线交点处画实心圆点。根据图面布置需要，可以将图形符号旋转绘制，一般逆时针方向旋转90o，但文字符号不可倒置。
8 .原理图中电器元件的数据和型号的标注

电气识图PPT课件

第40页/共56页
室内变电所变压器室的结构图
第41页/共56页
(三）配电室的结构 GG-1A(F)型高压开关柜、采用电缆进出线的高压配电室
第42页/共56页
第43页/共56页
五、组合式成套变电所简介
组合式成套变电所又叫箱式变电所。它的各个单元部分都是由制造厂成套供应，便于在现场组合安装。
第1页/共56页
电气主接线的形式 • 电气接线是指电气设备在电路中相互连接的先后顺序。按照电气
设备的功能及电压不同，电气接线可分为电气主接线（一次接线）和二次接线。
• 供电系统的变配电所中承担受电、变压、输送和分配电能任务的电路，称为一次电路（一次接线）或主接线。一次电路中的所有电气设备，如变压器，各种高、低压开关设备，导线，及作为负载的照明灯和电动机等．称为电气一次设备或一次元器件。
2.保证运行的安全值班室内不得有高压设备。高压电容器组一般应装设在单独的房间内。变配电所各室的大门都应朝外开。所有带电部分离墙和离地的尺寸以及各室的维护操作通道的宽度，其屏后通道应设两个出口。
３．便于进出线高压架空进线时，高压配电室宜位于进线侧。低压配电室宜靠近变压器室。开关拒下要设置电缆沟。
单车长度 + 1200
2000 1500
双车长度 + 900 单车长度 + 1200
注：１．固定式开关柜为靠墙布置时，柜后与墙净距应大于50ｍｍ，侧面与墙净距应大于200mm。２．通道宽度在建筑物的墙面遇有柱类局部凸出时，凸出部位的通道宽度可减少200ｍｍ。
第36页/共56页
表3-3 配电屏前、后通道最小宽度不敷出（mm）
第3页/共56页
第4页/共56页
• 1 ．单母线不分段接线

电气原理图详解ppt课件

60
中间继电器
•
主触点接线
控制线圈接线
电磁继电器主要包括电流继电器、电压继电器相中间继电器。选用时主要依据继电器所保护或所控制对象对继电器提出的要求，如触头的数量、种类，返回系数，控制电路的电压、电流、负载性质等。出于继电器触头容量较小，所以经常将被头并联使用。有时为增加触头的分断能力，也有把触头串联起来使用的。．
3
电气原理图中电器元件的布局
电气原理图中电器元件的布局，应根据便于阅读原则安排。主电路安排在图面左侧或上方，辅助电路安排在图面右侧或下方。无论主电路还是辅助电路，均按功能布置，尽可能按动作顺序从上到下，从左到右排列。电气原理图中，当同一电器元件的不同部件（如线圈、触点）分散在不同位置时，为了表示是同一元件，要在电器元件的不同部件处标注统一的文字符号。对于同类器件，要在其文字符号后加数字序号来区别。如两个接触器，可用KMI、KMZ文字符号区别。电气原理图中，所有电器的可动部分均按没有通电或没有外力作用时的状态画出。对于继电器、接触器的触点，按其线圈不通电时的状态画出，控制器按手柄处于零位时的状态画出；对于按钮、行程开关等触点按未受外力作用时的状态画出。电气原理图中，应尽量减少线条和避免线条交叉。各导线之间有电联系时，在导线交点处画实心圆点。根据图面布置需要，可以将图形符号旋转绘制，一般逆时针方向旋转90o，但文字符号不可倒置。
热继电器
交流电机
13
电气控制原理图
空气开关
熔丝
交流接触器
热继电器
交流电机
14
电气控制原理图
空气开关
熔丝
交流接触器
热继电器
交流电机
15
电气控制原理图

电气识图入门基础PPT幻灯片课件

6
7
操作面板
变频器
X3
Y3
8
X4
Y4
9
X5
Y5
10
X6
Y6
11
C
COM COM
B
PLC与变频器接线图
A
19
L1 L2 L3 L2 L3
U1 5 V1 W1 15 2
9 U1
V1 5 W1
2
KM1
KM2
U2 7 V2 W2 17 11
11 W2
V2 13 U2
17
FR M
1 3 5 7 13 9 15
导线暗敷
8
多根导线数的表示方法
L1 L2 L3 3
（三根导线）
水平三根线从竖直三根线分别连接引出
水平三根线与竖直三根线交叉但不连接
9
导线表示与说明
① BV—500—（3×16+1×10）
单塑绝缘铜导线—额定电压500V—三相导线截面积16mm2+中性线截面积10mm2
②
TMY—3（80×6）+1（30×4）
项目代号：高层代号（= ）、位置代号（+）、
种类代号（—）、端子代号（：）。
（请阅读P12～P17的内容）
5
项目代号的应用：
高层代号位置代号
种类代号端子代号
=A3+101B5—W1P1：2
第第变
三五电
台台所
高
在
压
开关
室
101 B
列
一
二
号
号
线
端
路
子
的
有
功
电
能
表
项目代号：高层代号（= ）、位置代号（+）、种类代号（—）、端子代号（：）。

电气接线图识图54页PPT

•
30、风俗可以造就法律，也可以废除法律。 ——塞·约翰逊
电气接线图识图
谢谢！
36、自己的鞋子，自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯
•
26、存，我们不得不为自己编织一个笼子，然后把自己关在里面。 ——博莱索
•
27、法律如果不讲道理，即使延续时间再长，也还是没有制约力的。— —爱·科克
•
28、好法律是由坏风俗创造出来的。 ——马克罗维乌斯
•
29、在一切能够接受法律支配的人类的状态中，哪里没有法律，那里就没有自由。— —洛克
39、勿问成功的秘诀为何，且尽全力做你应该做的事吧。——美华纳
40、学而不思则罔，思而不学则殆。——孔子

电气原理图读图 ppt课件

KMFKMR
动画
2020/11/24
M 3~ 反转按钮 KMR
反转接触器 28
“联锁”触点
. . SB SBF KMRKMF 通电
按下SBF 电机正转
.
. . 闭合
KMF SBR
KMFKMR
缺点：改变转向时必须先按停止按钮。
断电
KMR 断开在同一时间内，两个接触器只允许一个通电工
作的控制作用，称为“联锁”。
13
电动机的保护
短路保护是因短路电流会引起电器设备绝缘损坏产生强大的电动力，使电动机和电器设备产生机械性损坏，故要求迅速、可靠切断电源。通常采用熔断器 FU和过流继电器等。
欠压是指电动机工作时，引起电流增加甚至使电动机停转，失压(零压)是指电源电压消失而使电动机停转，在电源电压恢复时，电动机可能自动重新起动(亦称自起动)，易造成人身或设备故障。常用的失压和欠压保护有：对接触器实行自锁；用低电压继电器组成失压、欠压保护。
停止：
KM1
SB
FR1
断开
断电
KM2
KM2
KM1
FR2
2020/11/24
SB 断开
断电
26
6.3 鼠笼式电动机正反转的控制线路
将电动机接到电源的任意两根线对调一下，即可使电动机反转。
需要用两个接触器来实现这一要求。当正转接触器工作时，电动机正转；当反转接触器工作时，将电动机接到电源的任意两根联线对调一下，电动机反转。
通车床电气接线图。这种图对于实际安装、接线、调整和检修
工作是很方便的，但从接线图来了解复杂的线路工作原理较为
困难。
（1）接线图中一般包括元器件的相对位置、元器件的代号、端

电气制图与读图课件

图纸所描述的电路。
电力系统图实例解析
实例一
01
某地区电力系统图，包括发电厂、变电站、输电线路等部分的
绘制与读图解析。Biblioteka 实例二02某企业电力系统图，重点解析其配电系统、用电设备和控制系
统的绘制与读图技巧。
实例三
03
某家庭电力系统图，介绍家庭用电设备的连接方式和读图要点
，以及如何根据图纸进行电路检修。
06
Fritzing
开源的电子设计软件，适合初学者和创客使用，提供多种电子元件符号和电路板设计功能。
制图软件的基本操作
创建新文档添加电气元件
绘制电路添加文本和标注
启动软件后，选择“新建”命令，根据需要选择合适的图纸大小和单位。
在软件提供的元件库中选择需要的元件，将其拖拽到图纸上，并放置在合适的位置。
按照实际连接顺序绘制电路图。标注清晰、准确，易于理解。
02
电气元件与符号
常用电气元件介绍
开关元件
用于控制电路的通断，包括断路器、接触器等。
电容元件
用于储存电能，具有隔直通交的功能。
电阻元件
用于电路中限制电流，消耗电能并产生热量。
电感元件
用于储存磁场能量，具有阻交流通直流的功能。
电气元件的符号表示
标注文字和参数
在电路图上标注必要的文字和参数，如元件编号、名称和规格等。
控制电路图的读图方法
熟悉图形符号
掌握电气制图中的基本图形符号，以便正确理解电路图。
理解工作流程
根据电路的工作流程，分析电流的流向和通断状态，理解控制逻辑。
分析电路组成
了解电路的组成和功能，分析各元件的作用和工作原理。
检查电路的安全保护措施
