互感器测试仪操作规程引言概述：互感器是电力系统中常用的电气设备，用于测量电流和电压的互感变换器。
为了确保互感器的准确性和可靠性，对其进行定期测试是必要的。
本文将详细介绍互感器测试仪的操作规程，以确保测试的准确性和一致性。
一、测试前准备1.1 选择合适的测试仪器在进行互感器测试之前，首先要选择合适的测试仪器。
测试仪器应具备高精度、高稳定性和广泛的测试范围，以满足不同类型和规格的互感器测试需求。
1.2 校准测试仪器测试仪器的准确性对测试结果的可靠性至关重要。
在测试之前，应对测试仪器进行校准。
校准应由专业的测试机构进行，并定期进行以确保测试仪器的准确性。
1.3 准备测试样品选择要测试的互感器样品，并确保其处于正常工作状态。
在测试之前，应检查互感器的外观是否完好，是否有损坏或者异常情况。
同时，应检查互感器的连接路线是否良好，以确保测试的准确性。
二、测试步骤2.1 连接测试仪器将测试仪器与互感器进行连接。
根据互感器的类型和测试要求，选择合适的连接方式。
确保连接路线的接触良好，以避免测试误差。
2.2 设置测试参数根据互感器的规格和测试要求，设置测试仪器的参数。
包括测试频率、测试电压或者电流等。
确保测试参数的准确性和一致性，以保证测试结果的可靠性。
2.3 进行测试按照测试仪器的操作说明，开始进行互感器的测试。
测试过程中，应密切观察测试仪器的显示结果，并记录测试数据。
同时，应注意测试过程中的异常情况，如测试仪器的报警提示或者互感器的异常响应。
三、测试结果分析3.1 数据处理将测试得到的数据进行整理和处理。
包括计算互感器的变比、相位差、误差等指标。
根据测试要求，对测试结果进行分析和比较。
3.2 结果判定根据互感器的规格和测试要求，对测试结果进行判定。
判断测试结果是否符合规格要求，是否满足使用要求。
如果测试结果不符合要求，应进行进一步的分析和调试。
3.3 结果记录将测试结果进行记录和归档。
包括测试日期、测试参数、测试数据、测试仪器信息等。

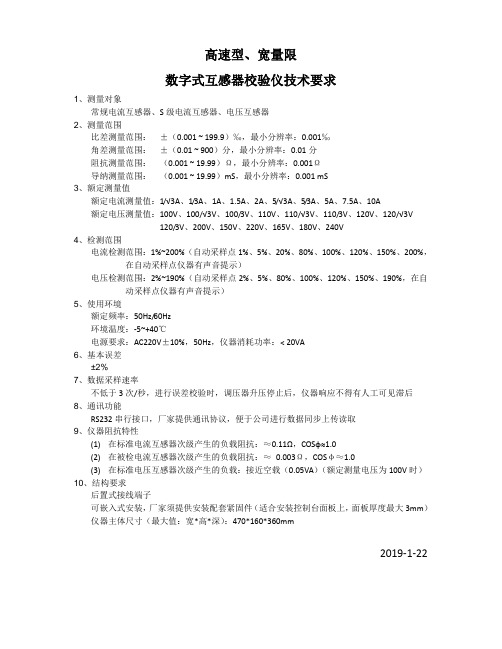

高速型、宽量限数字式互感器校验仪技术要求1、测量对象常规电流互感器、S级电流互感器、电压互感器2、测量范围比差测量范围：±（0.001 ~ 199.9）‰，最小分辨率：0.001‰角差测量范围：±（0.01 ~ 900）分，最小分辨率：0.01分阻抗测量范围：（0.001 ~ 19.99）Ω，最小分辨率：0.001Ω导纳测量范围：（0.001 ~ 19.99）mS，最小分辨率：0.001 mS3、额定测量值额定电流测量值：1/√3A、1/3A、1A、1.5A、2A、5/√3A、5/3A、5A、7.5A、10A额定电压测量值：100V、100/√3V、100/3V、110V、110/√3V、110/3V、120V、120/√3V120/3V、200V、150V、220V、165V、180V、240V4、检测范围电流检测范围：1%~200%（自动采样点1%、5%、20%、80%、100%、120%、150%、200%，在自动采样点仪器有声音提示）电压检测范围：2%~190%（自动采样点2%、5%、80%、100%、120%、150%、190%，在自动采样点仪器有声音提示）5、使用环境额定频率：50Hz/60Hz环境温度：-5~+40℃电源要求：AC220V±10%，50Hz，仪器消耗功率：< 20VA6、基本误差±2%7、数据采样速率不低于3次/秒，进行误差校验时，调压器升压停止后，仪器响应不得有人工可见滞后8、通讯功能RS232串行接口，厂家提供通讯协议，便于公司进行数据同步上传读取9、仪器阻抗特性(1)在标准电流互感器次级产生的负载阻抗：≈0.11Ω，COSφ≈1.0(2)在被检电流互感器次级产生的负载阻抗：≈0.003Ω，COSφ≈1.0(3)在标准电压互感器次级产生的负载：接近空载（0.05VA）（额定测量电压为100V时）10、结构要求后置式接线端子可嵌入式安装，厂家须提供安装配套紧固件（适合安装控制台面板上，面板厚度最大3mm）仪器主体尺寸（最大值：宽*高*深）：470*160*360mm2019-1-22。
互感器测试仪操作规程一、引言互感器测试仪是一种用于测量和校准互感器的设备，广泛应用于电力系统中。
本操作规程旨在指导操作人员正确、安全地操作互感器测试仪，确保测试结果的准确性和可靠性。
二、安全注意事项1. 操作人员必须具备相关的电气知识和操作经验，并经过相关培训。
2. 在操作互感器测试仪之前，务必检查设备的工作状态和完整性，确保设备没有损坏或者故障。
3. 在操作过程中，应穿戴符合安全要求的个人防护装备，如绝缘手套、绝缘靴等。
4. 在操作过程中，应注意防止触电和短路，避免操作错误引起的事故。
5. 在操作过程中，应遵守相关的安全操作规程和标准，严禁擅自修改设备参数或者进行未经授权的操作。
三、设备准备1. 将互感器测试仪放置在平稳的工作台上，并确保设备与电源连接可靠。
2. 检查仪器的电源开关和各个控制按钮是否正常，确保设备处于待机状态。
3. 检查仪器的连接路线和接头是否完好，确保信号传输畅通。
四、操作步骤1. 打开互感器测试仪的电源开关，待设备启动完毕后，进入待机状态。
2. 根据实际测试需求，选择相应的测试模式和参数设置。
例如，选择变比测试模式，并设置测试频率和电压等参数。
3. 将待测互感器正确连接至测试仪的输入端口，确保连接坚固可靠。
4. 根据测试仪器的显示屏上的提示信息，进行相应的操作。
例如，根据屏幕上的指示，按下开始测试按钮，开始对互感器进行测试。
5. 在测试过程中，注意观察仪器的显示屏上的数据变化，确保测试结果的准确性。
6. 测试完成后，按照操作规程正确断开互感器与测试仪的连接，并关闭测试仪的电源开关。
7. 清理测试现场，将互感器测试仪归位，并进行必要的维护保养工作。
五、常见故障处理1. 若互感器测试仪无法启动或者显示异常，应首先检查电源连接是否正常，是否有电源故障。
2. 若测试结果异常或者不稳定，应检查测试仪器的连接路线和接头是否松动或者损坏，是否存在干扰源。
3. 若测试过程中发生意外情况，如设备冒烟、发出异常噪音等，应即将断开电源，并联系维修人员进行检修。

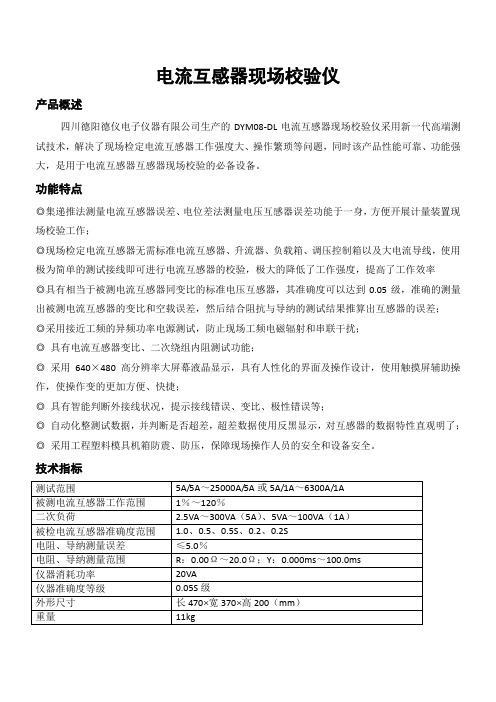

电流互感器现场校验仪
产品概述
四川德阳德仪电子仪器有限公司生产的DYM08-DL电流互感器现场校验仪采用新一代高端测试技术，解决了现场检定电流互感器工作强度大、操作繁琐等问题，同时该产品性能可靠、功能强大，是用于电流互感器互感器现场校验的必备设备。
功能特点
◎集递推法测量电流互感器误差、电位差法测量电压互感器误差功能于一身，方便开展计量装置现场校验工作；
◎现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线即可进行电流互感器的校验，极大的降低了工作强度，提高了工作效率
◎具有相当于被测电流互感器同变比的标准电压互感器，其准确度可以达到0.05级，准确的测量出被测电流互感器的变比和空载误差，然后结合阻抗与导纳的测试结果推算出互感器的误差；
◎采用接近工频的异频功率电源测试，防止现场工频电磁辐射和串联干扰；
◎具有电流互感器变比、二次绕组内阻测试功能；
◎采用640×480高分辨率大屏幕液晶显示，具有人性化的界面及操作设计，使用触摸屏辅助操作，使操作变的更加方便、快捷；
◎具有智能判断外接线状况，提示接线错误、变比、极性错误等；
◎自动化整测试数据，并判断是否超差，超差数据使用反黑显示，对互感器的数据特性直观明了；◎采用工程塑料模具机箱防震、防压，保障现场操作人员的安全和设备安全。
技术指标。
正确使用互感器校验仪互感器操作规程互感器校验仪的测量精准度并不太高，但是由于它的工作线路比较多而杂，特别是它的一系列技术特性，要求在检定或测量时，必需正确使用。
一、外磁场的影响在互感互感器校验仪的测量精准度并不太高，但是由于它的工作线路比较多而杂，特别是它的一系列技术特性，要求在检定或测量时，必需正确使用。
一、外磁场的影响在互感器校验仪的试验室里，对有关测量设备和供电设备，甚至对大电流的载流导线要进行合理布局，否则，将使互感器校验仪产生较大误差。
一般来说，至少要让互感器校验仪离开升流器与大电流导线不少于（3～15）米的距离。
二、接线方式在将标准互感器与被检互感器连接到互感器校验仪时，首先必需保证接线的极性正确。
否则，从取差电路取得的信号有可能不是两个电流（或电压）之差，而是两个电流（或电压）之和，易将互感器校验仪烧坏。
其次，还必需考虑互感器的高处与低处电位端。
对于电流互感器来说，只有当其初级电路中的L1端与次级电路中的K1端处于接近地电位时，测量其从L1端注入的电流与从K1端输出的电流，才代表该互感器的真实误差。
对于电压互感器来说，它的X端与x端处于低电位，而A端与Q端处于高电位，依据JJG314—1994规程，在检定时将标准互感器的a端与被检互感器a端短接在一起，而在两者的X端之间取其次级电压之差。
假如电位端的极性接反，则可能引起泄漏误差。
对于电流互感器与电压互感器而言，在精准度较高时（例如0.05级以上），这种因素的影响较为明显。
而在0.1级以下互感器上做试验时，影响相对较弱。
三、接地问题接地是减小泄漏电流影响的一种方法。
在接受互感器校验仪进行互感器的检定或阻抗导纳的测量时，无论对于电流互感器还是电压互感器，都要考虑将互感器校验仪的电路始终处于低电位状态，减小其对地的泄漏电流。
但是，对于电流互感器而言，在接受差值比较法进行检定时，又不允许将其K1端直接接地，因而要依据实在电路的实际情况选择合理的接地点。
互感器测试仪操作规程一、引言互感器测试仪是一种用于测试互感器参数的设备，能够对互感器的电流、电压、功率因数等参数进行准确测量。
本操作规程旨在指导操作人员正确使用互感器测试仪，确保测试结果的准确性和安全性。
二、安全注意事项1. 操作人员应具备相关电气知识和操作经验，了解互感器测试仪的基本原理和操作流程。
2. 在操作互感器测试仪前，应确保设备处于正常工作状态，且连接线路无短路或断路现象。
3. 在进行高压测试时，应佩戴绝缘手套和绝缘鞋，并确保测试仪器的绝缘性能良好。
4. 在操作过程中，禁止触摸测试仪器的高压接线端子，以免发生电击事故。
5. 操作人员应严格按照操作规程进行操作，不得擅自改变测试仪器的参数或连接方式。
6. 在测试仪器故障或异常情况下，应立即停止使用，并通知维修人员进行检修。
三、操作流程1. 准备工作a. 确保测试仪器和被测互感器处于停电状态，断开电源。
b. 检查测试仪器的各项指示灯是否正常，如有异常应及时处理。
c. 检查测试仪器的连接线路是否完好，无短路或断路现象。
d. 穿戴好个人防护用品，如绝缘手套、绝缘鞋等。
2. 连接互感器a. 根据被测互感器的参数和连接方式，选择合适的连接线路。
b. 将测试仪器的连接线与互感器的接线端子相连接，确保连接牢固。
c. 检查连接是否正确，防止接错线导致测试结果错误。
3. 设置测试参数a. 打开测试仪器的电源，将仪器置于待机状态。
b. 根据被测互感器的参数要求，设置测试仪器的电流、电压、功率因数等参数。
c. 确认参数设置正确后，进入下一步操作。
4. 开始测试a. 按下测试仪器上的启动按钮，开始进行测试。
b. 观察测试仪器的显示屏，记录测试结果。
c. 如需多次测试，可重复进行测试步骤，确保结果的准确性和可靠性。
5. 测试结束a. 测试完成后，关闭测试仪器的电源，断开连接线路。
b. 清理测试现场，将测试仪器归位并妥善保管。
c. 根据测试结果编制测试报告，并进行数据分析和处理。
互感器测试仪操作规程一、引言互感器是电力系统中重要的电气设备，用于测量电流和电压的变换。
为了确保互感器的正常工作和准确测量，需要进行定期的测试和校准。
本文将介绍互感器测试仪的操作规程，包括仪器准备、测试前的准备工作、测试步骤和测试结果的处理。
二、仪器准备1. 互感器测试仪：确保测试仪器的性能良好，没有损坏或者故障。
2. 校准装置：用于校准互感器测试仪的准确性。
3. 测试线缆和夹具：确保线缆和夹具的连接良好，没有松动或者损坏。
三、测试前的准备工作1. 确定测试对象：根据实际需求确定需要测试的互感器类型和型号。
2. 检查互感器：检查互感器的外观是否完好，是否有损坏或者漏油现象。
3. 进行预热：根据互感器的额定电流和电压进行预热，确保互感器达到稳定状态。
四、测试步骤1. 连接测试仪器：将互感器测试仪与互感器正确连接，确保连接坚固可靠。
2. 设置测试参数：根据互感器的额定参数和测试要求，设置测试仪器的参数，包括电流和电压的范围、频率等。
3. 进行测试：按照测试仪器的操作说明，进行测试，记录测试结果。
(1) 电流测试：通过测试仪器发送标准电流信号，测量互感器的输出电流，并记录结果。
(2) 电压测试：通过测试仪器发送标准电压信号，测量互感器的输出电压，并记录结果。
4. 校准测试仪器：使用校准装置对互感器测试仪进行校准，确保测试结果的准确性和可靠性。
五、测试结果的处理1. 数据记录：将测试结果记录在测试报告中，包括测试日期、测试仪器型号、互感器型号、测试参数、测试结果等。
2. 数据分析：对测试结果进行分析，比较与额定参数的偏差，评估互感器的性能和准确度。
3. 结果判定：根据测试结果和相关标准，判断互感器是否符合要求，是否需要进行维修或者更换。
六、安全注意事项1. 在进行测试前，确保测试仪器和互感器处于安全状态，避免电击和其他意外事故的发生。
2. 使用合适的个人防护装备，如绝缘手套、绝缘靴等。
3. 严格按照操作规程进行操作，不得随意更改测试参数或者操作步骤。
互感器测试仪操作规程一、引言互感器是电力系统中常用的电气设备，用于测量电流和电压的变化。
为了确保互感器的准确性和可靠性，需要进行测试和校准。
本文将介绍互感器测试仪的操作规程，以确保测试的准确性和一致性。
二、测试仪器和设备1. 互感器测试仪：确保测试仪器的准确性和稳定性。
2. 校准装置：用于校准互感器测试仪的准确性。
3. 电源：提供测试仪器和互感器所需的电力供应。
4. 电缆和连接器：用于连接测试仪器和互感器。
三、测试前的准备1. 确保测试仪器和设备处于正常工作状态。
2. 检查测试仪器和设备的连接路线是否坚固。
3. 校准测试仪器，确保其准确性。
4. 确保测试环境符合测试要求，如温度、湿度等。
四、测试步骤1. 将互感器连接至测试仪器，确保连接坚固。
2. 打开测试仪器的电源，确保其正常工作。
3. 设置测试仪器的参数，如测试范围、采样率等。
4. 开始测试，记录测试数据。
5. 根据测试结果，判断互感器的准确性和性能是否符合要求。
6. 如有需要，进行校准操作，以确保测试结果的准确性。
7. 测试完成后，关闭测试仪器的电源。
五、测试数据处理与报告1. 对测试数据进行整理和处理，计算互感器的准确性和误差。
2. 制作测试报告，包括测试日期、互感器型号、测试结果等。
3. 将测试报告归档保存，以备将来参考和比对。
六、安全注意事项1. 在操作测试仪器和设备时，必须佩戴适当的个人防护装备，如绝缘手套、安全眼镜等。
2. 在测试过程中，严禁触摸电器设备和导线，以免触电。
3. 在测试仪器和设备连接路线上，严禁浮现水分和湿度，以免引起短路或者其他故障。
4. 在测试仪器和设备使用过程中，如发现异常情况或者故障，应即将住手使用并联系维修人员。
七、维护与保养1. 定期清洁测试仪器和设备，确保其正常工作。
2. 定期校准测试仪器，以确保测试结果的准确性。
3. 对于再也不使用或者损坏的测试仪器和设备，应及时进行处理和报废。
八、总结互感器测试仪操作规程是确保互感器测试准确性和一致性的重要文件。
电流互感器校验仪操作规程一、档位调节和选择打开校验仪电源开关，选择仪器面板上的按钮“比角差”和“测量”功能，根据读数要求选择测量精度，一般选择小数点后两位数即可，即“19.99‰”档。
二次电流档位应根据所测试的电流互感器的具体值来选择，电流互感器的二次电流是1A则选择“1A”档位，二次电流为5A则选择“5A”档位。
负载的选择同样应根据被测电流互感器的实际值进行选择，例如被测电流互感器为200/5 10P10 5VA功率因数cosφ=0.8（滞后），则应选择额定电流为5A负载箱，并转动调节旋钮到cosφ=0.8范围内的“5VA”档。
标准比对互感器的接线调节也要根据被测电流互感器的实际值进行接线，具体接线应根据标准比对互感器上的接线铭牌进行。
调节完成后，将标准比对互感器的P1端接线由被测电流互感器的P1面穿入，并与标准比对互感器的另一个一次端子连接形成回路。
二次接线也应形成对应关系，标准比对互感器的S1端子应与被测电流互感器的S1端相接，标准比对互感器的另一个二次线端子，应连接到被测电流互感器的被测变比对应抽头端子。
二、测量与读数转动调压器的调节手轮，并观察校验仪的右侧一次电流百分比读数，直至达到需要的百分数点。
读取当前一次电流下的比差（‰）和角差（′），并对比标准判断是否符合标准要求。
测试中若出现极性指示灯电流，蜂鸣器鸣叫，则说明被测互感器的P1面错误或二次线端子接反。
出现比差值过大超出测量范围，无法读数，则说明标准比对电流互感器的一次电流选择与被测电流互感器额定一次电流不符，或被测电流互感器的二次端子接线有误，或被测互感器为不良品。
三、维护保养测试完成后，先关闭电源，再将各导线收好。
日常定时清扫设备上的灰尘，保持干爽清洁。
国家电网公司集中规模招标采购国家电网公司总部福建省固化技术规范书互感器标准设备，互感器标准装置，0.05级专用技术规范 V1(13GH-500010059-00003)互感器标准装置技术规范1. 总则1.1 本规范适用于福建省电力有限公司系统项目所需互感器标准装置的招标。
