综合教学楼工程测量抄平放线施工方法

1测量放线施工方案放线是指在施工现场根据设计要求进行测量、标定，并用线条或线框进行划线，以便于后续施工人员在建筑物或道路等工程项目中准确定位和布置。

在建筑施工中，放线是一个非常重要的环节，贯穿于整个工程的各个阶段，包括桩基施工、土方开挖、混凝土浇筑和墙面装修等。

本文将介绍一个测量放线施工方案，包括准备工作、放线方法、施工步骤等内容。

一、准备工作1.工程准备：在进行放线前，需要对工程现场进行勘测和预划，了解地形地貌、工程要求和设计图纸等相关信息。

同时，要对施工场地进行清理和平整，确保放线的准确性和便捷性。

2.人员配备：为了保证施工质量和效率，需要配备经验丰富的放线人员和助理，并确保他们具有相关的技术能力和专业知识。

3.测量工具：在进行放线的过程中，需要准备测量工具包括放线工具（如放线盘、塔杆、墨线笔等）、测量仪器（如测距仪、水平仪等）和随手工具（如尺子、铁锤等）。

4.安全措施：在放线施工过程中，要严格遵守安全操作规程，确保施工人员的安全，包括穿着符合要求的安全防护装备、注意施工现场的安全标识和标志等。

二、放线方法1.直尺放线法：直尺放线法是一种简单精确的放线方法，适用于建筑物的地坪、墙体、梁柱等平面构件的放线。

放线时，先用铁锤和尺子在施工现场的相关位置标记基准点，然后用直尺和墨线笔进行放线，确保线条直、准、平整。

2.垂直放线法：垂直放线法适用于建筑物的墙体、柱子、门窗等垂直面构件的放线。

放线时，首先确定基准点和基准线，然后用水平仪和塔杆进行垂直放线，确保线条垂直、平整。

3.标高放线法：标高放线法适用于建筑物的楼板、天棚、地台等高程构件的放线。

放线时，需要在建筑物的相关位置设置高程点，并用水平仪和测距仪进行标高放线，确保高程准确。

三、施工步骤1.制定放线计划：在进行放线前，要制定详细的放线计划，包括放线位置、放线方法、放线人员、放线工具等内容，确保整个放线过程顺利进行。

2.勘测选点：根据设计图纸和工程要求，在施工现场选择合适的基准点和基准线，标记放线点，保证放线的准确性和稳定性。

精品整理
综合教学楼工程测量抄平放线施工方法
综合教学楼工程测量抄平放线施工方法
依据建设单位的设计总平面图，用经纬仪与水准仪找准建筑物的轴线位置。

由建设单位定出零米标高。

埋设轴线控制桩与标高控制点。

轴线控制点与标高控制点位置如下图：
说明：X：轴线控制桩；Y：标高控制桩
图6-1轴线控制点与标高控制点位置做法：轴线控制桩：用钢筋桩φ25，L2000，打入地下，漏出地面20mm。

测准后，用铁锯割成十字槽，周边搭设木三角架，涂红油漆做标识和保护。

标高控制桩：用钢筋桩φ25，L2000，桩位设在轴线外4-5m处。

桩顶磨成球形，打入地下，漏出地面20-100mm，周边搭设木三角架，涂红油漆做标识和保护。

测设后，请建设单位、监理单位复查验收，做好记录。

1。

施工测量放线方法与技巧1.制定测量方案：在进行测量放线之前，需要制定测量方案。

根据工程图纸和工程要求，确定测量的控制点和放线的方式，包括放线的起点和终点、测量控制点的位置等。

2.确定基准点：基准点是进行测量放线的参考点，一般是固定的物体或地面，可以确保测量的准确性。

在选择基准点时，需要考虑其固定性和稳定性，以及其与所测量对象的相对位置关系。

3.使用测量仪器：常用的施工测量仪器包括经纬仪、全站仪、测量表等。

在进行测量时，需要根据具体情况选择合适的测量仪器并熟悉其使用方法和操作流程。

4.测量放线：将测量仪器放置在起点，并根据测量方案进行仪器的调整和校正。

然后，根据要求的方向和距离进行放线，将放线点标记出来。

5.控制测量误差：在进行放线过程中，需要注意控制测量误差。

通过调整仪器、采用合理的放线方式和辅助测量手段，可以尽量减小误差。

6.检查和修正：在放线完成后，需要对放线结果进行检查和修正。

可以使用辅助测量手段来验证放线结果的准确性，并进行必要的修正。

7.记录和报告：在进行测量放线时，需要及时记录和报告测量结果。

记录包括测量仪器的使用情况、放线点的坐标和放线路径等信息，以备后续使用和查看。

对于施工测量放线而言，还有一些技巧可以提高工作效率和准确性：1.选取适当的放线方式：根据具体情况选择合适的放线方式，可以提高放线的准确性和效率。

对于长距离放线，可以采用三角测量法或者细分放线法，对于短距离放线，可以直接使用测量仪器进行放线。

2.注意放线精度：放线的精度直接影响施工的质量，因此需要注意放线精度的控制。

可以通过增加控制点、采用闭合环路测量等手段来提高放线精度。

3.使用辅助工具：在进行放线时，可以使用辅助工具来提高放线的准确性。

比如使用放线尺、平行线仪等工具来辅助放线，可以减小误差。

4.注意测量环境：在进行放线时，需要注意测量环境对放线精度的影响。

比如，避免在大风天气或者霾天进行放线，尽量选择天气稳定的时候进行测量。

学校工程测量施工方案及施工方法一、施工方案1.编制施工方案过程制定施工方案是为了保障施工的顺利进行，确保工程按时、按质、按量完成。

编制施工方案的过程主要包括以下步骤：（1）研究工程技术要求及设计文件，了解施工条件和要求。

（2）对施工区域进行细致勘测，收集基础资料。

（3）绘制施工图纸，明确各施工步骤和施工工序。

（4）编制施工进度计划，确定施工周期和分期工序。

（5）确定施工人员、设备和材料，并编制相应的经济预算。

（6）编制施工安全措施和环境保护方案。

（7）绘制施工组织、危险源分析图，制定施工管理计划。

2.施工方案的内容（1）技术安全方案：包括施工过程中的安全控制措施、安全风险评估和应对策略。

（2）施工组织设计：包括工地布置图、临时设施布置、人员管理和安排等。

（3）施工进度控制：根据施工图纸和工程量计算，确定施工的时间进度和工序顺序。

（4）材料和设备使用方案：确定所需材料和设备的品种、规格、用量和使用方式。

（5）环境保护方案：明确施工过程中的环境保护措施，包括噪声、污染物处理等。

二、施工方法1.地基工程施工方法（1）现场拓展：根据工程不同部位的要求，进行土方开挖、填筑和夯实等工作。

（2）基坑开挖：按照设计要求进行基坑的开挖，同时进行支护工作。

（3）地基处理：对于薄弱地基，采取加固措施，如灌浆、混喷桩等。

（4）地基处理完毕后，进行基础工程的施工，包括浇筑混凝土和铺设配筋。

2.建筑物施工方法（1）框架结构：先施工柱子和梁，然后进行框架的组装和安装。

（2）砌体结构：将砖块按照设计要求进行砌筑，并进行砌筑的外墙保护层。

（3）屋面施工：根据设计要求进行屋面的防水处理，并安装屋面瓦片。

（4）地面处理：根据设计要求进行地面的铺装和装饰。

3.给排水工程施工方法（1）给水工程：进行给水管线的敷设和连接的工作，并进行试压和消毒等。

（2）排水工程：进行污水管线和雨水管线的敷设和连接的工作，并进行检测和排气等。

（3）水泵房建设：根据设计要求进行水泵房设备的安装和调试。

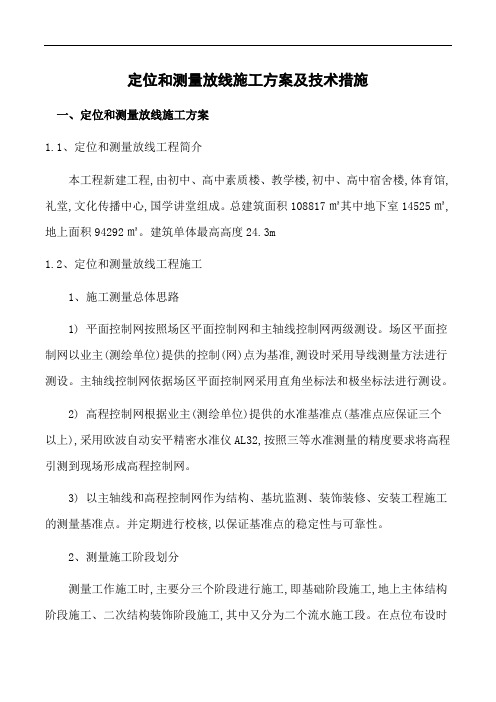

定位和测量放线施工方案及技术措施一、定位和测量放线施工方案1.1、定位和测量放线工程简介本工程新建工程,由初中、高中素质楼、教学楼,初中、高中宿舍楼,体育馆,礼堂,文化传播中心,国学讲堂组成。

总建筑面积108817㎡其中地下室14525㎡,地上面积94292㎡。

建筑单体最高高度24.3m1.2、定位和测量放线工程施工1、施工测量总体思路1) 平面控制网按照场区平面控制网和主轴线控制网两级测设。

场区平面控制网以业主(测绘单位)提供的控制(网)点为基准,测设时采用导线测量方法进行测设。

主轴线控制网依据场区平面控制网采用直角坐标法和极坐标法进行测设。

2) 高程控制网根据业主(测绘单位)提供的水准基准点(基准点应保证三个以上),采用欧波自动安平精密水准仪AL32,按照三等水准测量的精度要求将高程引测到现场形成高程控制网。

3) 以主轴线和高程控制网作为结构、基坑监测、装饰装修、安装工程施工的测量基准点。

并定期进行校核,以保证基准点的稳定性与可靠性。

2、测量施工阶段划分测量工作施工时,主要分三个阶段进行施工,即基础阶段施工,地上主体结构阶段施工、二次结构装饰阶段施工,其中又分为二个流水施工段。

在点位布设时充分考虑流水施工段测量的方便性。

3、测量控制基准点交接、复测与维护测量工作实施前与业主(测绘单位)进行基准控制网书面和现场交接,并对基准控制网进行复测,并将复测成果报业主和监理审核。

在施工过程中定期对控制网点进行校准并做醒目的围护栏杆进行保护,防止施工机具车辆碰压。

4、测量仪器的选择为了保证测量精度,现场采用了智能型天宇CTS-632全站仪、天宇电子LDT-02L经纬仪、欧波自动安平精密水准仪AL32。

主要测量仪器及性能见下表。

主要测量方法一览表5、测量人员的组织根据本工程的重要性结合施工需要,现场测量人员配备情况下表。

测量人员配备情况1.3平面轴线控制网测设方法1、平面控制网布设原则1) 平面控制网坐标系的选用:本工程根据设计要求采用大地坐标系统。

一、施工测量抄平放线一、放线依据依据甲方提供的施工图纸。

二、平面控制依据甲方提供的施工图纸。

三、使用仪器全站仪；J2型激光经纬仪；S3型水准仪；50m钢尺及3.5m尺。

四、测量人员组织本工程专门设置测量小组，负责人由项目经理担任负责整个工程测量方案的制定、实施及测量技术复核工作；测量人员在技术负责人的指导下，完成整个工程施测任务。

五、施工测量的基本要求根据国家标准GB 50026—2007《工程测量规范》的规定，建筑物施工控制网满足国家一级导线的要求，边长相对中误差l／30000，对应的测角中误差为±7秒；高程控制应满足国家二等水准的精度要求，闭合差≤±4SQRT(L) mm (L为附合或闭合线的长度单位为km)。

六、基准控制点的复测待进驻现场后，我公司将组织人员与业主办理场区平面、高程控制点的交接手续后，立即对以上控制点的测量成果进行复测。

平面控制基准点的测量复核采用TC406全站仪，按照现场平面控制基准点的布设情况，采用坐标法对平面控制点进行复测检查。

高程控制基准点的测量复核采用S3水准仪，用附合或闭合水准复测现场高程控制点，复测按国家二等水准测量的要求进行。

经过复测，如发现上述测量基准误差超过规范要求时，向监理工程师提交一份注明误差和修正后的成果表。

在监理工程师确定后，方可进行下一步的施工测量。

七、建筑物坐标系的建立本工程轴线关系相互平行，轴线关系简单，因此本工程建筑物坐标系只需要建立一个，具体如下：纵向轴线为建筑物坐标系的A坐标，竖向轴线为建筑物坐标系的B坐标，是为了更好地区分A、B两坐标，以免工作时出差错。

八、场区平面及高程控制网的建立根据先整体后局部的工作程序，准确地测定与保护好场地控制网。

平面控制网和标高控制网的桩位，是整个工程建筑物平面和标高定位、建筑竖向控制的基本依据；是保证场地内整体施工测量精度和分区或分期施工相互衔接的基础。

因此，控制网的设计、测设及桩位的保护等项工作，与工程施工方案、现场布置统一考虑确定。

框架结构教学楼测量放线施工方案
一、项目背景
教学楼是学校内重要的教学场所，其结构设计和施工必须精准可靠。

本文以某框架结构教学楼测量放线施工为例，详细介绍方案设计和实施过程。

二、放线前准备
在进行测量放线施工前，需要准备以下工作：
•人员安排：派遣专业测量团队负责施工放线工作。

•工具准备：确保团队携带测量仪器、脚手架、钢尺等必要工具。

•调研验收：对建筑设计图纸进行调研，确保准确理解结构。

三、施工方案设计
1. 测量点设置
根据设计图纸确定测量点位置，并使用测量仪器准确标记放线点。

2. 放线程序
1.确定基准线：选取合适基准线，在地面标记准确放线点。

2.拓展测量：根据基准线拓展测量，确保各部位尺寸准确。

3.标记标高：根据设计要求标记各结构部位标高。

四、实施过程
1. 测量团队分工
•放线员：负责实际操作测量和放线工作。

•负责人：对测量结果进行核对和审批。

2. 测量操作
1.精细测量：采用精密仪器对各结构部位进行测量。

2.标记放线：根据实际需要，将测量结果准确标记在地面。

3.核对复查：对测量结果进行核对和复查，确保准确无误。

五、施工注意事项
1.保持测量仪器精准校准。

2.注意施工现场安全，避免测量仪器受损。

3.每项测量工作完成后及时记录和交接。

六、总结
本文详细介绍了框架结构教学楼的测量放线施工方案设计及实施过程，强调了准确性和可靠性的重要性。

通过本方案的实施，将确保教学楼结构设计和施工达到高质量标准。

工程施工中测量放线步骤工程施工中的测量放线工作是非常重要的一项工作，它直接影响到整个工程的质量和进度。

在工程施工过程中，测量放线工作是必不可少的一项工作，它直接影响到整个工程的质量和进度。

本文将重点介绍工程施工中测量放线的步骤和注意事项，以便工程施工人员能够正确、快速、准确地完成测量放线工作。

一、前期准备1.了解工程图纸：在进行测量放线工作之前，工程施工人员必须对工程图纸有一定的了解，熟悉和掌握图纸的图例、比例尺、坐标体系等内容，以便顺利进行测量放线工作。

2.准备测量工具：进行测量放线工作需要使用一系列的测量工具，包括测量尺、划线墨线、铅锤、放线器、测距仪等工具。

3.确定测量放线起点：在进行测量放线工作之前，必须确定测量放线起点，通常情况下，起点选择在工程的主要控制点上，如转角点、立柱、基桩等处。

二、测量放线的步骤1.确定放线方向：确定放线方向是测量放线工作的第一步，通常情况下，放线方向选择在工程图纸上的主要控制线上，如建筑物的外墙线、主要隔墙线等。

2.确定放线的长度：根据工程图纸上的尺寸和比例尺，确定放线的长度，使用测量尺或测距仪进行测量。

3.放线工具的使用：使用放线器和划线墨线进行放线，首先在起点处确定放线的方向和长度，然后在目标点处用铅锤和划线墨线进行标记。

4.检查放线的准确性：在进行放线工作之后，必须对放线进行检查，确保放线的准确性，包括放线的方向、长度和位置是否符合工程图纸要求。

5.调整放线位置：如果发现放线的位置有偏差，必须及时进行调整，使用放线器和划线墨线重新进行放线工作。

6.做好放线记录：在进行放线工作之后，必须做好放线记录，记录放线的位置、方向、长度等信息，并在工程图纸上进行标注。

7.测量放线的安全注意事项：在进行测量放线工作时，必须注意安全，必须穿戴好安全帽、安全鞋等防护用具，确保自己的安全。

三、测量放线的注意事项1.严格按照工程图纸要求进行测量放线工作，确保放线的准确性。

2.在进行放线工作时，必须严格遵守安全操作规程，保证工作人员的人身安全。

施工抄平放线是什么意思？
抄平就是用水准仪去测量结构物的高程（或叫标高）,放线就是放样,是用全站仪或经纬
仪等仪器将设计图纸上的结构物测设到实际地面,从而为施工提供依据。

装修效果图
施工抄平放线步骤：
1、根据自己的身高及标准点高度，确定好仪器的高度。

施工中每层抄平之前，应先校
核自首层传递上来的每两个标高点的误差，其相互较差应小于3mm，并依两点的平均
点抄测水平线。

抄平时，尽量将水准仪安置在测点的中心位置，并进行一次精密抄平。

模板拆除后，应在每层弹出+500或+1000mm控制线（例如：500控制线标高为每层板
的建筑标高+500mm），作为装修、安装的依据。

2、正确按照说明书支设好水准仪，从±0.000以上开始使用激光水准仪，在这里可以采
取内控法进行轴线的竖向传递控制。

内控点设在±0.000板处，内控点的间距控制每栋楼，每个施工流水段内不少于3个。

控制点在选点时要避开在构造上有特殊要求的地方；要保证通视，便于丈量。

内控点必须联测，平差后才能使用。

3、确定标准点的位置，控制线放好后，包括轴线、模板控制线、门窗边线、柱边线必
须弹好。

以控制墙体钢筋移位校正、避免造成模板无法支护，控制好每个开间的几何
尺寸，保证预留洞的位置准确预留。

4、用眼睛通过仪器瞄准标准点直尺的高度所反映的数字。

5、然后记住直尺的数字，引到你需要的建筑物位置上。

6、接下来用铅笔做好标记。

以上就是关于施工抄平放线是什么意思以及施工抄平放线的步骤的介绍，希望对你的
生活有帮助！。

学校综合教学楼工程施工方案第一节主要施工流程一、单位工程施工流程：施工准备→定位放线、标高测定→轴线标高复测→基坑开挖→地基验槽→垫层施工→弹线→基础钢筋、模板、砼→回填土→首层结构钢筋绑扎、排架→模板与支撑→平台钢筋绑扎安装预埋件→隐蔽工程验收→首层砼浇捣→砼养护→楼面弹线→落地脚手架搭设→进入下一循环，形成一定工作面以后，砌体工程跟上→结构封顶→门窗工程→安装施工→屋面防水施工→内外粉刷→楼地面安装收头→总体施工→验收→竣工交付施工。

二、施工流程主要技术要点：1、在我公司中标进入施工现场后，即指挥队伍进行临时设施大搭建工作，进入施工准备工程阶段。

2、本工程主要为钢筋混凝土框架结构形式，结合本工程质量工期目标以确定每一分部的施工方法、质量控制要点、工艺流程、施工机械布置等情况，合理划分施工段，每段施工既相对独立又紧密联系，力求整个工程施工合理有序的进行。

施工中对于每一施工流水段在人力、物力、机械、操作设施准备方面做到合理、充分，以确保施工进度达到预定目标。

3、在结构施工完后，考虑确保内外粉刷施工质量，首先确定样板层施工标准，经业主验收满意后再大面积展开，其次是，确定屋面防水先进施工，再进行内粉刷施工，窗框先安装再进行外粉刷施工。

再有就是在施工中考虑到设备安装进场施工，作为施工承包商将尽早为设备安装创造工作面，保证最先进行设备安装的部分土建工作提前完成。

在多工种、多专业交错施工中，土建首先做到积极配合。

最后，在施工中合理安排土建施工任务，尽可能不影响设备安装的施工以及后期总体施工，做好对业主指定分包商的配合与协调，在施工中采取适当措施保护好设备安装施工的已完施工产品。

第二节施工测量方案一、测量总则根据业主提供的坐标控制点及标高基准点为依据进行轴线放设及标高控制，使用J2经纬仪及DS3水准仪，以减少测量误差。

二、测量仪器的选用1、J2经纬仪；2、DS3精密水准仪；3、50米钢尺；4、5米塔尺；5、其它辅助仪器。
