KITO电动葫芦系统培训教材

葫芦式起重机操作安全技术培训教材为了适应各单位对电葫芦地面操作人员自我培训的需求，参照质检总局关于印发《起重机械安全管理人员和作业人员考核大纲》（2014年3月1日起实施）的通知的要求，针对电葫芦操作应该掌握的基本安全知识，结合实际我们编制了这个专用培训教材。

(4)一、主要组成结构 (5)一）起升部件结构及作用 (5)1、起升机构 (5)2、起升减速器 (6)3、制动装置 (7)二）行走部件结构及作用 (8)三）电气装置 (9)1、电气控制箱 (9)2、断火器 (9)3、控制手柄 (10)二、主要技术参数及解释： (11)一） CD、MD 型电动葫芦是一般用途的钢丝绳式电动葫芦主要技术参数 (11)二）工作级别 (12)1、工作级别的概念 (12)2、工作级别划分的目的及内容 (12)3 、起重机整机的分级 (13)4、起重机机构的分级 (14)5、起重机及其机构分级对选购、使用、维修起重机及其机构的指导意义 (15)三）接电持续率 (17)四）每小时的等效起动次数 (17)三、葫芦式起重机安全防护装置 (18)一）机械安全装置 (18)1、护钩装置 (18)2、导绳器 (18)3、制动器 (19)4、止挡 (19)5、缓冲器 (20)二）电气安全防护装置 (20)1、升降极限位置限制器 (20)2、运行极限位置限制器 (21)3、安全报警装置 (21)4、超载限制器 (21)5、相序保护 (21)6、防断轴保护、防止电动葫芦坠落保护 (22)7、急停按钮 (22)四、电葫芦吊具和索具的安全技术要求 (23)一）吊钩 (23)二）钢丝绳 (25)三）捆绑用钢丝索具 (26)四）起重用短环链 (28)五）卸扣 (30)六）合成纤维吊装带 (31)七）永磁吸盘 (33)八）YQC型油桶吊装专用工具 (35)九）钢板吊装专用工具 (36)五、电动葫芦的安全操作 (38)一）电葫芦操作对人员的基本要求 (38)二）电动葫芦的使用前注意事项 (39)三）葫芦式起重机的安全操作要求 (40)四）操作中应遵守的其他规定： (41)六、电葫芦典型操作的安全技术 (41)一）稳钩操作 (41)1、什么是稳钩操作？ (41)2、稳鈎操作不好对设备、安全和生产的影响 (41)3 稳鈎不好的产生原因 (42)4、吊钩游摆的种类 (43)5、稳钩操作的内涵和操作要领： (43)6、稳钩方法： (43)二）物件翻身操作 (46)1、料框兜底翻转操作 (46)2、带翻操作 (46)三）竖立超长物品（钢材捆起头） (47)七、电葫芦的应急操作 (47)一）起升制动器失灵的应急操作 (47)二）吊运中突然停电或电压下降的操作 (48)三）上升中冲顶的处置操作 (48)八、电葫芦的禁止操作行为 (49)九、本单位《地面操作式单梁天车安全操作规程》 (50)十、葫芦式起重机的安全检查 (50)一）每日作业前操作人员的检查 (50)二）电葫芦月度检查项目见表10-2 (50)三）电葫芦年度检查项目 (52)十一、葫芦式起重机常见故障与排除 (53)一）常见噪声判断故障的技术 (53)1、以异常噪声判断故障是电葫芦排查隐患的一个重要的手段 (53)2、常见噪声与电葫芦的故障表现 (54)二）葫芦式起重机啃道危害及判断 (55)1、什么是起重机啃道 (55)2、起重机啃道有什么危害？ (55)3、如何判断存在着啃道现象？ (56)4、从操作角度而言，如何避免电葫芦出现啃道现象？ (56)三）葫芦式起重机的常见故障、故障原因及排除方法 (56)四）电葫芦润滑部位及周期见表11-2 (60)十二、电葫芦常见安全生产事故及预防 (60)一）电葫芦伤害事故风险分析 (60)1、吊物的碰撞挤压 (60)2、吊物及其它物品坠落 (61)3、电葫芦主要伤害人员特点 (61)4、检修人员在行车轨道上被挤伤 (61)二）预防电葫芦事故发生的主要措施 (61)三）电葫芦碰撞挤压应急处置方法 (62)十三、相关法律、法规，行业规定知识 (62)一）《起重机械安全管理人员和作业人员考核大纲》 (62)二）中华人民共和国特种设备安全法 (62)三）起重机械安全技术监察规程－桥式起重机 (62)四）《中华人民共和国安全生产法》 (63)五）刑法有关重大责任事故罪 (68)十四、葫芦式起重机案例 (70)一）未遂死亡谁之过？惊魂定后应思量 (70)二）、心存侥幸向虎山，如若被伤君怨谁？ (70)三）料架开焊将就用，鬼门关前走一遭 (71)四）维修操作不规范、电机坠落酿险情 (71)六）注意力分配不当，料斗挂电缆桥架 (72)七）劳保穿戴不规范，事故对其不照顾 (72)八）违章操作酿险情 (73)九）按钮也会发脾气，险情来时真惊心 (73)十）点检周期不可欺，预防为主须谨记 (74)十一）图省事酿险情一念之差，料落地车出轨动魄惊心 (74)十二）抱闸失灵勉强操作，阎王开恩死亡未遂 (74)葫芦式起重机安全技术考试题库前言为了适应各单位对电葫芦地面操作人员自我培训的需求，参照质检总局关于印发《起重机械安全管理人员和作业人员考核大纲》（2014年3月1日起实施）的通知的要求，针对电葫芦操作应该掌握的基本安全知识，结合实际我们编制了这个专用培训教材。

电动葫芦培训课件电动葫芦培训课件一、引言电动葫芦是一种广泛应用于工业领域的起重设备，它具有结构简单、操作方便、效率高等优点。

为了更好地利用电动葫芦，提高工作效率和安全性，培训课件的编写和使用显得尤为重要。

本文将介绍电动葫芦培训课件的内容和编写要点，帮助读者更好地理解和运用电动葫芦。

二、电动葫芦的基本原理1. 电动葫芦的结构组成电动葫芦主要由电机、减速器、制动器、卷筒、钢丝绳等组成。

电机提供动力，减速器将电机的高速旋转转换为卷筒的低速旋转，制动器用于控制卷筒的停止和保持。

2. 电动葫芦的工作原理电动葫芦通过电机驱动减速器，使卷筒旋转，通过钢丝绳将货物吊起或放下。

制动器控制卷筒的停止和保持，确保货物的安全。

三、电动葫芦的操作技巧1. 安全操作在使用电动葫芦时，首先要确保工作场所安全，避免有人员或物体处于起重范围内。

操作人员要熟悉电动葫芦的工作原理和操作规程，严格按照操作步骤进行操作，避免操作失误导致事故发生。

2. 负载控制在起重过程中，要根据货物的重量和尺寸合理选择电动葫芦的工作参数，如起重量、起升高度等。

同时，要注意货物的平衡，避免出现倾斜或摇晃的情况，确保货物安全吊装。

3. 维护保养定期对电动葫芦进行维护保养是保证其正常工作和延长使用寿命的重要措施。

包括清洁电动葫芦外表、润滑各个部位、检查电路和制动器等。

同时，要及时发现和处理故障，确保设备的正常运行。

四、电动葫芦的应用场景电动葫芦广泛应用于工业生产中的起重、搬运等工作。

例如，在汽车制造厂中，电动葫芦常用于安装和拆卸发动机；在仓库中，电动葫芦用于货物的装卸；在建筑工地中，电动葫芦用于搬运建筑材料等。

电动葫芦的应用场景多样，能够提高工作效率和安全性。

五、结语电动葫芦作为一种重要的起重设备，在工业生产中发挥着重要的作用。

通过培训课件的编写和使用，可以帮助操作人员更好地理解和掌握电动葫芦的工作原理和操作技巧，提高工作效率和安全性。

希望本文能够对读者有所启发，为电动葫芦的正确使用和维护提供帮助。

电动葫芦安全培训教材1. 介绍电动葫芦的基本概念和用途电动葫芦是一种广泛应用于工业领域的起重设备，它能够通过电力驱动实现货物的升降、运输和悬吊等功能。

它通常由电动机、齿轮箱、起重链条或钢丝绳及其他控制零部件组成。

电动葫芦在物流、建筑、制造等行业中被广泛使用，提高了生产效率和工作效能。

2. 电动葫芦的工作原理电动葫芦通过电动机提供动力，通过齿轮箱的协调运转，将电能转化为机械能，从而实现货物的升降和运输。

控制系统起到调节和保护的作用，确保电动葫芦的正常操作和安全工作。

3. 电动葫芦的安全操作规程3.1 操作人员必须熟悉电动葫芦的使用说明书，并通过培训掌握其操作规程和安全注意事项。

3.2 操作前必须对电动葫芦进行检查，确保各部件完好，并进行必要的润滑。

3.3 在使用过程中，操作人员必须站在安全位置，并保持清醒的状态，不得饮酒、吸烟或进行其他分散注意力的行为。

3.4 严禁超负荷使用电动葫芦，必须根据货物的重量选择合适的规格和工作等级。

3.5 在起重吊运过程中，必须确保起重物稳固，严禁摇晃或突然停止。

3.6 禁止在电动葫芦的工作区域内站立或停留，防止人员受到意外伤害。

4. 电动葫芦的维护保养4.1 定期检查电动葫芦的各个部件，包括电机、链条或钢丝绳、控制系统等，确保其正常运转和安全性能。

4.2 在使用过程中，及时清理电动葫芦表面的灰尘和杂物，并保持其良好的工作环境。

4.3 停止使用后，应将电动葫芦放置在干燥、通风的地方，并进行适当的防尘、防潮处理。

4.4 必要时，进行润滑和更换易损件，确保电动葫芦的正常工作和使用寿命。

5. 应急事故处理5.1 在使用过程中，如发生电动葫芦失灵、起重物下落或其他危险情况，操作人员应立即按下停止按钮，并及时报告相关部门进行处理。

5.2 在电动葫芦维修或检修时，必须采取相应的安全措施，确保人员和设备不受到伤害。

5.3 针对不同类型的事故，应制定相应的应急预案，并定期进行演练，提高员工应急响应和处理能力。

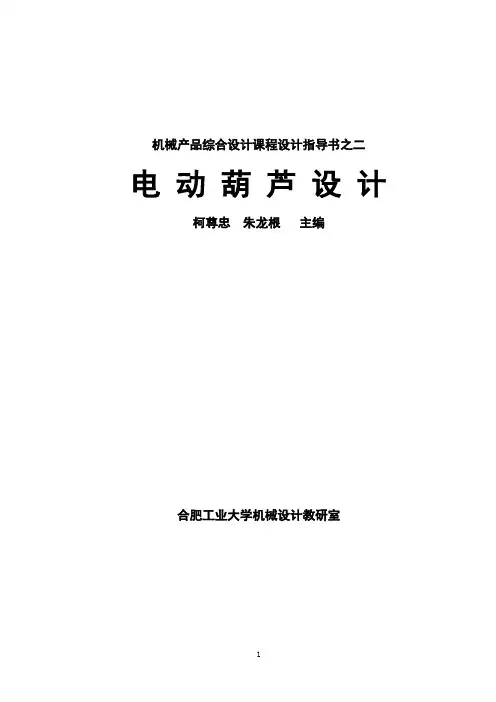

机械产品综合设计课程设计指导书之二电动葫芦设计柯尊忠朱龙根主编合肥工业大学机械设计教研室1 电动葫芦总体设计1.1概述电动葫芦是一种小型的起重机械，它由电动机、减速机构、卷筒、吊具及运行小车等部分组成。

1.2电动葫芦主要参数起重量 起升高度 幅度起升速度 工作制度 工作级别 机构利用级别 载荷机构级别 名义载荷谱系数 机构工作级别 自重载荷1.3电动机容量的确定根据IEC-72的规定，电动机的基准性工作方式为S 3-40%,即电动机应为断续周期性工作方式，每一周期的起动电流对电动机的温升无明显影响，每10分钟为一工作周期，接电持续率JC 为40％。

1.3.1计算稳态平均功率，初选电动机型号起升机构的电动机稳态平均功率1000Q n S F v Pη式中 P s －起升机构电动机的稳态平均功率(kw);G －稳态平均负载系数，按表1－13取0.8; F q －起升载荷（N ）；η－机构总效率，取η＝0.8 V q －起升速度（m/min ）根据计算得到的S P ，初选一参数接近的电磁制动电动机。

1.3.2电动机发热校验首先要计算电动机所需得接电持续率ε100%ε式中 ε－电动机所需得接电持续率P S －计算得到的稳态平均功率（kw ） P n －基准工作方式下的稳态平均功率（kw ） t －一个工作循环的时间，为10mint w －一个工作循环中电动机实际工作时间（min ）1.3.3电动机过载校验对于不同的工作机构，过载校核计算公式也不同，一般是在静功率计算的基础上加以修正。

起升机构的电动机过载校验公式为 1000Q n n mH F v P ≧λη式中 P n －基准工作方式下的稳态平均功率 F Q －起升载荷 V n －起升速度 η－机构总效率mλ－基准接电持续率时，电动机转矩允许的过载倍数，取mλ＝2.0～2.2H - 考虑电压降，最大转矩存在误差因素的系数，对于鼠笼式异步电动机 H ＝2.2 绕线式异步电动机 H ＝2.1 直流电动机 H ＝1.41.4起升机构的计算1.4.1计算钢丝绳最大拉力，确定钢丝绳直径作用在钢丝绳上的最大静拉力为 m ax Q Z dF S K m =ηη式中：F q －起升载荷k －单联卷筒，取k ＝1 ； 双联卷筒，取k ＝2 ；m －滑轮组倍率（悬挂物品的钢丝绳分支数与绕入卷筒的钢丝绳分支数之比），取m ＝2ηz ηd －滑轮组及导向滑轮的效率，对于滚动轴承ηz ηd 取为0.97；对于滑动轴承ηz ηd 取为0.92；1.4.2卷筒的构造和尺寸钢丝绳受力后，内部应力难以准确计算，通常可按钢丝绳在工作状态下的最大静拉力来计算钢丝绳的最小直径d =式中： d - 钢丝绳最小直径（mm ） S max －钢丝绳上最大静拉力（N ）C －选择系数C =式中： ω－钢丝绳充满系数，为绳断面面积和毛面积之比k －钢丝绳绕制折减系数 ζb －钢丝的公称抗拉强度 n －安全系数 由表1－8查得卷筒槽的尺寸：取标准槽尺寸： R 、t 1 、r 1 、c 11）卷筒的名义直径： D ＝（h －1）d式中： d －钢丝绳直径， mm ；h －与机构工作级别有关的系数，按表1－9选取。

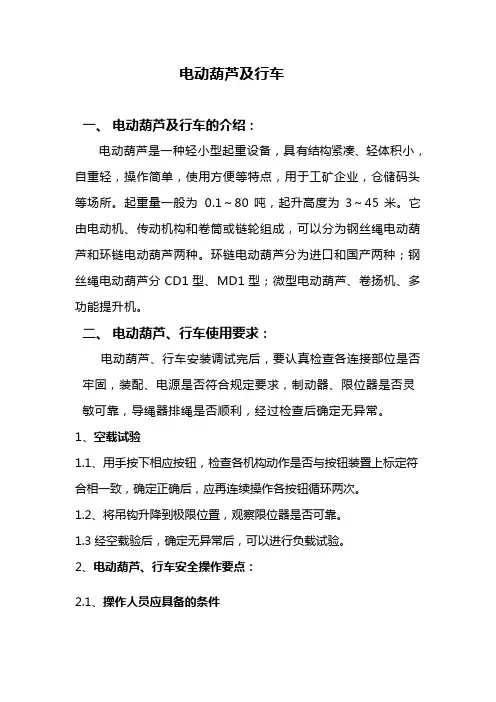

电动葫芦及行车一、电动葫芦及行车的介绍：电动葫芦是一种轻小型起重设备，具有结构紧凑、轻体积小，自重轻，操作简单，使用方便等特点，用于工矿企业，仓储码头等场所。

起重量一般为0.1～80吨，起升高度为3～45米。

它由电动机、传动机构和卷筒或链轮组成，可以分为钢丝绳电动葫芦和环链电动葫芦两种。

环链电动葫芦分为进口和国产两种；钢丝绳电动葫芦分CD1型、MD1型；微型电动葫芦、卷扬机、多功能提升机。

二、电动葫芦、行车使用要求：电动葫芦、行车安装调试完后，要认真检查各连接部位是否牢固，装配、电源是否符合规定要求，制动器、限位器是否灵敏可靠，导绳器排绳是否顺利，经过检查后确定无异常。

1、空载试验1.1、用手按下相应按钮，检查各机构动作是否与按钮装置上标定符合相一致，确定正确后，应再连续操作各按钮循环两次。

1.2、将吊钩升降到极限位置，观察限位器是否可靠。

1.3经空载验后，确定无异常后，可以进行负载试验。

2、电动葫芦、行车安全操作要点：2.1、操作人员应具备的条件2.1.1、操作人员必须是年满18岁，视力（包括矫正视力）在0.7以上，无色盲症，听力能满足具体工作要求。

2.1.2、应具备机械和电器知识，身体健康。

2.1.3、操作人员应熟悉电动葫芦结构、使用性能、安全规程及使用说明书。

2.1.4、操作人员要经过培训合格，持证上岗。

2.2、有下列情况之一者不得进行操作2.2.1、超载或物体重量不清，吊拔埋置物及斜拉、斜吊等。

2.2.2电动葫芦有影响安全工作的缺陷或损伤，如制动器、限位器失灵、吊钩螺母防松装置损坏，钢丝绳损伤达到报废标准等。

2.2.3、捆绑吊挂不牢靠或不平衡而可能滑动、重物菱角处与钢丝绳之间未加衬垫等。

2.2.4、作业地点昏暗，无法看清场地和部吊物。

2.2.5、不得长期悬停空中。

三、检查、维护、保养及其故障排除方法新安装，经过大修，闲置时间一年以上重新使用的电动葫芦及行车，使用前应根据有关装试规定进行检查。

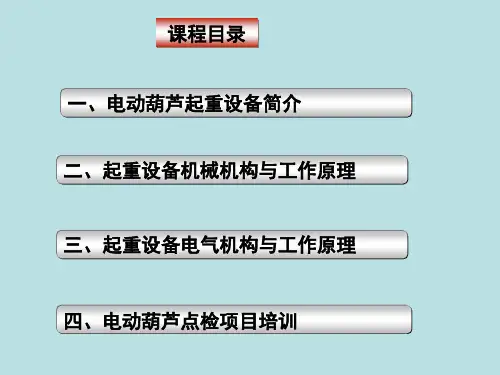

电动葫芦、压力容器的点检培训教材电动葫芦概略电动葫芦是一种轻小型起重设施，拥有体积小，自重轻，操作简单，使用方便等特色，用于工矿公司，仓储码优等场所。

起重量一般为0.1 ～80 吨，起高升度为3～ 30 米。

由电动机、传动机构和卷筒或链轮构成，分为钢丝绳电动葫芦和环链电动葫芦两种。

环链电动葫芦分为入口和国产两种；钢丝绳电动葫芦分CD1型、 MD1型；微型电动葫芦、卷扬机、多功能提升机。

起重量：起高升度： 3m-30m工作级别： M3运行速度： 20(30)m/min起升速度： 8m/min电动葫芦主要结构：减速器、起升电机、运行电机、断火器、电缆滑线、卷筒装置、吊钩装置、联轴器、软缆电流引入器等等集动力与制动力于一体。

电动葫芦安装使用：,电动葫芦单梁起重机 , 桥式起重机 , 门式起重机 , 悬挂起重机上 . 捎加改造还能够作卷扬用 . 所以 , 它是提高劳动效率 , 改良劳动条件的必备机械。

电动葫芦运行条件：环境温度： - 20℃～ +40℃工作制度：中级JC25%重级： JC40%中间级工作制度电动葫芦的起重量降低 30%时，即为重级工作制度JC40%的电动葫芦。

重级工作制度 JC40%的电动葫芦是用在工作比较沉重，负载常常在额定值或要求安全系数较高的状况下。

电动葫芦结构减速器：采纳三级定轴斜齿轮转动机构，齿轮和齿轮轴用经过热办理的合金钢制成，箱体，箱盖由优良铸铁制成，装置严实，密封优秀。

减速器自成一个零件，装卸极为方便。

控制箱：采纳能在紧迫状况下切断主电路，并带有上下行程保护断火限位器的装置。

保证了电动葫芦的安全运行。

电器元件寿命长，使用靠谱。

钢丝绳：采纳GB1102-74（ 6*37+1 ）X 型起重钢丝绳，保证了持久耐用。

锥行电动机：起升电机采纳较大起动力矩锥形转子制动异步电动机，不必外加制动器。

电机负载连续率为25%，电机采纳 B 级或 F 级绝缘，电机防备等级IP44/IP54。

按钮开关：手操作轻盈灵巧，分有绳操控和无线遥控两种方式。
