粮食平房仓设计之墙体计算

21米轻型屋面房式仓计算一、基本条件：（1） 跨度21m 、长54m ； （2） 散装粮高度6m ；（3） 屋面采用100厚聚苯乙烯复合保温彩钢板、面板0.6mm 厚，底板0.4mm 厚； （4） 钢筋混凝土条形基础，条基承托挡粮墙，挡粮墙490/370厚砖墙； （5） 场地为Ⅲ类、6度震区，设计按6度抗震设计； （6） 当地基本风压0.35KN/2m ，基本雪压0.45 KN/2m 。

二、屋盖结构计算：1、屋架选用——屋面荷载设计值：（1） 复合夹心彩钢板 0.2×1.2=0.24 KN/2m （2） 轻钢檩条 0.05×1.2=0.06 KN/2m（3） 屋面吊挂管道及可能吊顶 0.15×1.2=0.18 KN/2m （4） 雪荷载 0.45×1.4=0.63KN/2m （5） 施工活荷载 0.3×1.4=0.42 KN/2m注：（4）和（5）不同时考虑。

故：Q=0.24+0.06+0.18+0.42=0.9 KN/2m按国标05G515轻型屋面梯形钢屋架图集表3 选用GWJ-21-2； 屋架允许最大屋面荷载为1.34 KN/2m ；Q=0.9<1.34 KN/2m ，下弦杆件允许最大拉力为206.2KN 。

本工程外荷引起拉力：206.2×0.9/1.34=138.5KN ；本工程粮食水平侧压力引起的柱顶端水平力增加值为112.0KN ； 138.5+112=250.5 KN>206.2 KN ；下弦角钢L75×50×5改为L75×50×6 面积增加2.3c 2m ； [N]=206.2+483=254.20>250.52、柃条选用——采用1.5m 柃距，按国标05G515 表6 CL6—1 C180×70×20×2.5 [Q k ]=0.5 KN/2m ≥0.25三、粮食对墙侧压力计算：根据房式仓设计规范水平侧压力Pn =KγHγy粮食对墙面的摩擦力：Pf = KγHγytgδH=6m 按升萝堆粮形式计算：γ=8 KN/3m，ϑ=δ=25︒装粮按小麦计算：H/h=5，AγK=0.3962×8=3.17 KN/2m 墙面不同标高点计算结果如下：自上而下：Hy(m) Pn 水平力KN/2m Pf对墙面摩擦力KN/2m1 3.17 1.272 6.34 2.543 9.51 3.804 12.68 5.105 15.85 6.346 19.02 7.61现设圈梁3道：1.0M标高，3.0 M标高，5.0 M标高，7.5 M标高一道。

粮食仓容的计算标准通常根据粮仓的类型、设计参数和粮食密度等因素确定。

以下是一些常见粮食仓容计算方法：
1. 散装平房仓：散装平房仓的仓容计算公式为：仓容= 建筑面积×装粮高度×粮食密度×95%。

其中，建筑面积为粮仓的实际占地面积，装粮高度为粮仓内部填充粮食后的垂直高度，粮食密度通常取750kg/m³。

2. 包装平房仓：包装平房仓的仓容计算公式为：仓容= 建筑面积×堆包高度×粮食密度×71%。

其中，建筑面积为粮仓的实际占地面积，堆包高度为粮仓内部堆放包装粮食后的垂直高度，粮食密度通常取750kg/m³。

3. 筒状粮仓：筒状粮仓的仓容计算公式为：仓容= 3.14 ×内径半径²×装粮高度×粮食密度。

其中，内径半径为粮仓内部筒壁的半径，装粮高度为粮仓内部填充粮食后的垂直高度，粮食密度通常取750kg/m³。

4. 星仓：星仓的仓容计算较为复杂，通常需要根据星仓的具体结构进行核算。

一种简化的计算方法是：仓容= 每4个星仓相当于1个筒仓的仓容。

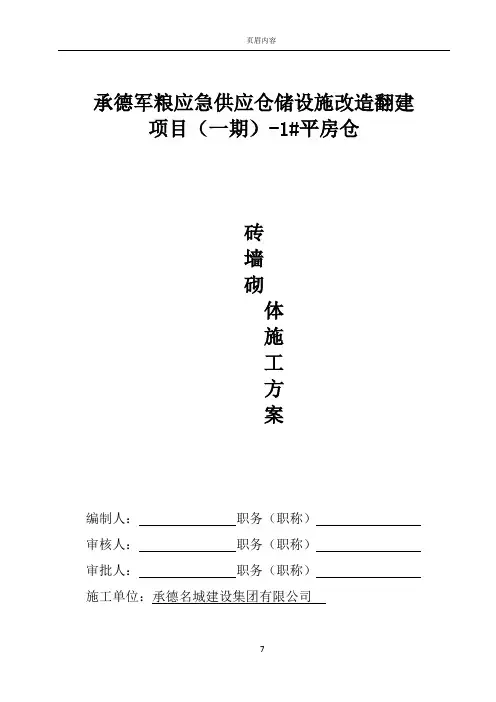

承德军粮应急供应仓储设施改造翻建项目（一期）-1#平房仓砖墙砌体施工方案编制人：职务（职称）审核人：职务（职称）审批人：职务（职称）施工单位：承德名城建设集团有限公司编制日期：2016-10-30本工程为主体为排架结构，钢筋混凝土条形基础，建筑面积1699.50㎡，基础为MU15页岩砖，M10水泥砂浆砌筑，地上1.5m为MU10多孔砖，M10混合砂浆砌筑，1.5m 以上为MU10多孔砖，M7.5混合砂浆砌筑，墙体厚度为500（局部620）mm。

一、施工准备1、技术准备1）砌筑前，应认真熟悉图纸，核实门洞口位置及洞口尺寸，明确预埋、预留位置，算出窗台及过梁顶部标高，熟悉相关构造及材料要求。

2）施工前，施工员结合设计图纸及实际情况，向作业队进行砌筑方案的技术交底。

3）由试验室出具完整的砌筑砂浆配合比试验报告。

2、材料要求1）多孔砖品种、规格、强度等级必须符合图纸设计要求，规格尺寸应一致，质量等级应符合标准要求。

进场时应有出厂合格证并按规定进行复试。

2）多孔砖规格尺寸：240×115×90mm。

3）水泥；采用32.5级复合硅酸盐水泥，应有出厂质量证明，水泥进场使用前，应分批对强度、安定性进行复检。

4）砂；采用中砂，砂含泥量不应超过5%，并过5mm的密目网筛。

5）其他材料（1）Ø6.5墙体拉结钢筋。

（2）门、窗及洞口预制钢筋混凝土过梁，按计划要求专人预制按规格尺寸堆放。

3、作业条件（1）砌筑部位的灰渣、杂物清除干净，并浇水湿润。

（2）在墙转角处、楼梯间及内外墙交接处，已立好皮数杆，并办好预检手续。

（3）随砌随搭好的脚手架、垂直运输机具准备就绪。

4、砂浆的拌制及使用1）砂浆现场拌制，各组分材料采用重量计量。

砂浆各组分的计量（按重量计）允许误差为：水泥±2%；石灰膏和细骨料±5%2）砌筑砂浆采用机械搅拌，以保证拌合物均匀。

3）砂浆拌成后和使用时，均应盛入贮灰器中。

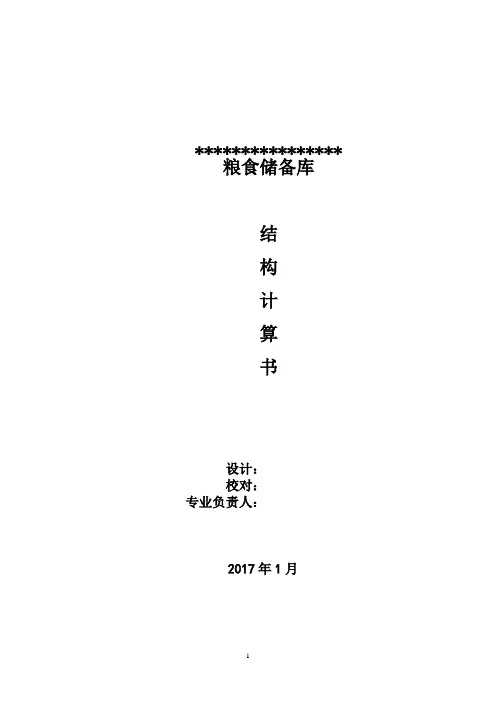

**************** 粮食储备库结构计算书设计：校对：专业负责人：2017年1月结构设计计算书一、工程名称：**********粮食储备库二、设计计算依据1．主要选用的国家标准、部颁标准与地方标准<<建筑结构可靠度设计统一标准>>(GB50068-2001)<<建筑结构荷载规范>>(GB50009-2012)<<建筑结构抗震设计规范>>(GB50011-2010)（2016年版）<<混凝土结构设计规范>>(GB50010-2010)<<砌体结构设计规范>>(GB50003-2011)<<建筑地基基础设计规范>>(GB50007-2011)<<粮食平房仓设计规范>> GB50320-2001<<建筑地基处理技术规范>> JGJ79-20122．结构计算所采用的软件结构计算用的计算分析软件：采用中国建筑科学研究院PKPM CAD工程部开发的结构计算软件PKPM系列软件。

三、结构计算参数1、结构安全等级：结构安全等级为二级，使用年限为50年，相对应的结构安全性系数γ0=1.0。

2、结构形式：地基基础采用天然地基，墙下条形基础，上部结构为钢筋混凝土挡粮墙和排架柱，预应力混凝土双T板屋盖。

3、建筑抗震类别及结构抗震等级：本建筑抗震设防烈度为7度，抗震设防类别为丙类，结构安全等级二级，排架柱抗震等级为三级,建筑的场地类别为Ⅲ类,设计地震分组为第二组,设计基本地震加速度为0.10g。

四、荷载取值（标准值）：1、基本风压值：0.4KN/m2；基本雪压值：0.4KN/m2；（重现期均为50年）。

2、钢筋混凝土容重：26 KN/ m2；3、屋面活荷载0.5KN/ m2。

4、屋面恒荷载：屋面防水层（二层SBS）：0.4 KN/ m2；20mm厚1:2.5水泥砂浆找平层：20*0.02=0.4 KN/ m2；85mm厚聚苯板保温层：0.5*0.085=0.04 KN/ m2；大型屋面板：3.82 KN/ m2；板缝灌缝：0.1 KN/ m2；板底喷浆：0.1 KN/ m2；合计4.86 KN/ m2。

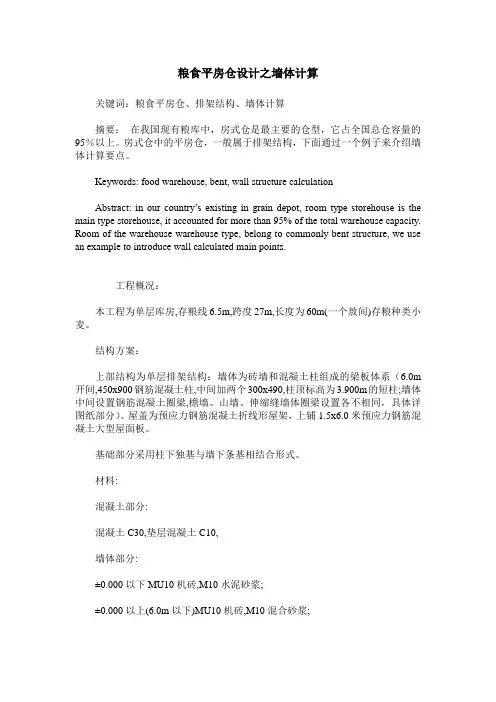

粮食平房仓设计之墙体计算关键词：粮食平房仓、排架结构、墙体计算摘要：在我国现有粮库中，房式仓是最主要的仓型，它占全国总仓容量的95％以上。

房式仓中的平房仓，一般属于排架结构，下面通过一个例子来介绍墙体计算要点。

Keywords: food warehouse, bent, wall structure calculationAbstract: in our country’s existing in grain depot, room type storehouse is the main type storehouse, it accounted for more than 95% of the total warehouse capacity. Room of the warehouse warehouse type, belong to commonly bent structure, we use an example to introduce wall calculated main points.工程概况：本工程为单层库房,存粮线6.5m,跨度27m,长度为60m(一个敖间)存粮种类小麦。

结构方案：上部结构为单层排架结构：墙体为砖墙和混凝土柱组成的梁板体系（6.0m 开间,450x900钢筋混凝土柱,中间加两个300x490,柱顶标高为3.900m的短柱;墙体中间设置钢筋混凝土圈梁,檐墙、山墙、伸缩缝墙体圈梁设置各不相同，具体详图纸部分）。

屋盖为预应力钢筋混凝土折线形屋架，上铺1.5x6.0米预应力钢筋混凝土大型屋面板。

基础部分采用柱下独基与墙下条基相结合形式。

材料:混凝土部分:混凝土C30,垫层混凝土C10,墙体部分:±0.000以下MU10机砖,M10水泥砂浆;±0.000以上(6.0m以下)MU10机砖,M10混合砂浆;±0.000以上(6.0m以上)MU10机砖,M5混合砂浆;屋面荷载计算屋面荷载(标准值)屋面防水层(二层SBS改性沥青卷材防水层):0.4KN/m220mm厚1:2.5水泥砂浆找平层:20x0.02=0.4KN/m280mm厚憎水珍珠岩板保温层:6x0.08=0.48KN/m2大型屋面板:1.40 KN/m2大型屋面板间灌缝:0.10 KN/m2板底喷浆:0.10 KN/m2q恒=0.4+0.4+0.48+1.40+0.1+0.1=2.88 KN/m2不上人屋面: q活=0.5 KN/m2五、荷载标准值计算1.屋面板:2.88 KN/m22.雪荷载(活荷载): 0.4(0.5) KN/m23.墙体:490厚机砖实心墙体双面抹灰(加防潮层)10 KN/m2490厚(外120,内240,中间130)空心墙体双面抹灰8.0 KN/m2 370厚机砖实心墙体单面抹灰(加防潮层)7.40 KN/m2620厚机砖实心墙体双面抹灰(加防潮层)12.50 KN/m2620厚(外240,内240,中间140)空心墙体双面抹灰10 KN/m2 4.粮食荷载:例γ=8.0 KN/m3,平堆,存粮线6.50米,φ=25&ordm;,δ=21.8&#730;K1=0.4059(水平侧压力Ph)K2=0.3562(竖向摩擦力Pf)Ph0.5=K1γh0.5=0.4059 x8x0.5=1.624KN/m2Ph2.6=K1γh2.6=0.4059 x8x2.6=8.443KN/m2Ph5.5=K1γh5.5=0.4059 x8x5.5=17.860KN/m2Ph6.5=K1γh6.5=0.4059 x8x6.5=21.107KN/m2Pf6.5=0.4K2γh6.5=0.4x0.3562 x8x6.5=7.409KN/m2地面粮食面荷载q地= 8x6.5=52 KN/m2构件受力分析----取一个开间6.0m为计算单元(一个柱距)各构件按一般的梁板传力途径进行力的传递即：荷载墙体连梁（或短柱Z-4连梁）大柱基础。

粮食平房仓设计规范1 总则1.0.1 为在粮食平房仓设计中贯彻执行国家技术经济政策;做到符合储粮要求、作业合理、技术先进、经济适用，制定本规范。

1.0.2 本规范适用于储存各种原粮、成品粮的平房仓设计。

1.0.3 粮食平房仓分类:1 按堆装形式可分为散装仓和包装仓;2 按使用功能可分为收纳仓、中转仓、储备仓、成品仓等;3 按温度控制要求可分为常温仓、准低温仓(15??t?20?)、低温仓(t,15?)。

1.0.4 应根据安全储粮与作业要求采取相应工艺及粮情检测设施，应采用不污染环境与粮食的科学保粮新技术和新方法。

1.0.5 应优先采用环保型及对保护生态环境有益的新型建筑材料。

1.0.6 粮食平房仓设计除应满足本规范外，尚应符合国家现行的有关规范、标准的规定。

2 术语、符号2.1 术语2.1.1 粮食平房仓 grain storehouse用于储存粮食且满足储粮功能要求的单层房式建筑物。

2.1.2 粮堆机械通风 machinery ventilation of grain pile利用风机产生的压力将外界低温空气送入粮堆，促使粮堆内外空气进行湿热交换，降低粮堆内的温度与水分，增进储粮稳定性的一种储粮技术。

2.1.3 粮层阻力 resistance of grain layer气流穿过粮层时的压力损失。

12.1.4 空气分配器 air divider在机械通风中用于将风道内的空气向粮堆内均匀通风的部件。

2.1.5 粮面表观风速 wind speed of grain surface气流穿过粮堆(粮层)表面的速度，即每秒钟内通过每平方米粮堆表面的气流量。

2.1.6 环流熏蒸 circulating fumigation通过强制性的气体循环，促进熏蒸气体在粮堆中均匀分布，达到有效杀死粮堆中害虫的熏蒸方法。

2.1.7 粮食孔隙度 void space of grain粮堆内颗粒间空隙的总体积占粮堆体积的百分比。

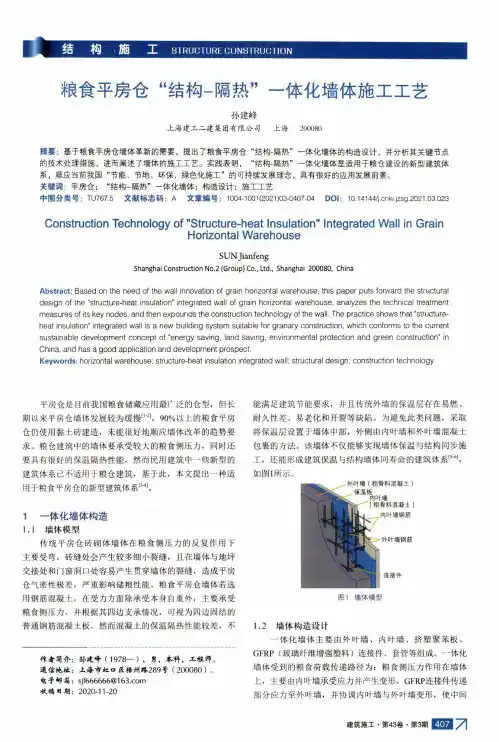

粮食平房仓“结构-隔热”一体化墙体施工工艺孙建峰上海建工二建集团有限公司上海200080摘要：基于粮食平房仓墙体革新的需要，提出了粮食平房仓“结构-隔热”一体化墙体的构造设计，并分析其关键节点 的技术处理措施，进而阐述了墙体的施工工艺。

实践表明，“结构-隔热”一体化墙体是适用于粮仓建设的新型建筑体 系，顺应当前我国“节能、节地、环保、绿色化施工”的可持续发展理念，具有很好的应用发展前景。

关键词：平房仓；“结构-隔热”一体化墙体；构造设计；施工工艺中图分类号：TU767.5 文献标志码：A 文章编号：1004-1001(2021)03-0407-04 D O I：10.14144/ki.jzsg.2021.03.023 Construction Technology of "Structure-heat Insulation" Integrated Wall in GrainHorizontal WarehouseSUN JianfengShanghai Construction No.2 (Group) Co., Ltd., Shanghai 200080, ChinaAbstract:Based on the need of the wall innovation of grain horizontal warehouse,this paper puts forward the structural design of the "structure-heat insulation"integrated wall of grain horizontal warehouse,analyzes the technical treatment measures of its key nodes,and then expounds the construction technology of the wall.The practice shows that"structure-heat insulation"integrated wall is a new building system suitable for granary construction,which conforms to the current sustainable development concept of"energy saving,land saving,environmental protection and green construction"in China,and has a good application and development prospect.Keywords:horizontal warehouse;structure-heat insulation integrated wall;structural design;construction technology平房仓是目前我国粮食储藏应用最广泛的仓型，但长期以来平房仓墙体发展较为缓慢+21,90%以上的粮食平房仓仍使用黏土砖建造，未能很好地顺应墙体改革的趋势要求。

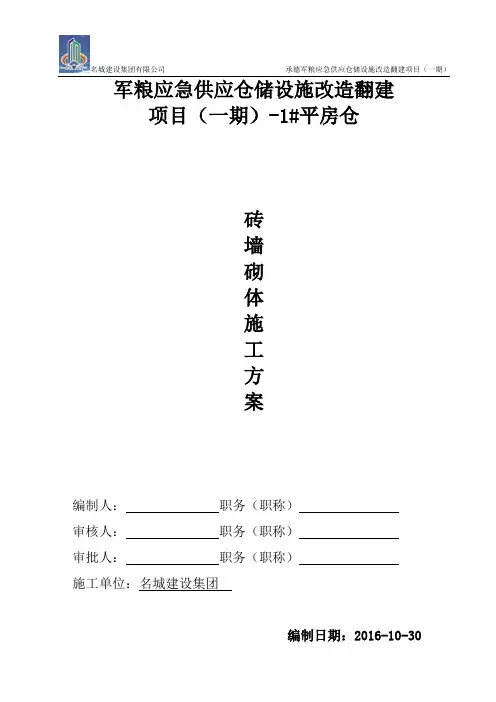

名城建设集团有限公司承德军粮应急供应仓储设施改造翻建项目（一期）军粮应急供应仓储设施改造翻建项目（一期）-1#平房仓砖墙砌体施工方案编制人：职务（职称）审核人：职务（职称）审批人：职务（职称）施工单位：名城建设集团编制日期：2016-10-30本工程为主体为排架结构，钢筋混凝土条形基础，建筑面积1699.50㎡，基础为MU15页岩砖，M10水泥砂浆砌筑，地上1.5m为MU10多孔砖，M10混合砂浆砌筑，1.5m以上为MU10多孔砖，M7.5混合砂浆砌筑，墙体厚度为500（局部620）mm。

一、施工准备1、技术准备1）砌筑前，应认真熟悉图纸，核实门洞口位置及洞口尺寸，明确预埋、预留位置，算出窗台及过梁顶部标高，熟悉相关构造及材料要求。

2）施工前，施工员结合设计图纸及实际情况，向作业队进行砌筑方案的技术交底。

3）由试验室出具完整的砌筑砂浆配合比试验报告。

2、材料要求1）多孔砖品种、规格、强度等级必须符合图纸设计要求，规格尺寸应一致，质量等级应符合标准要求。

进场时应有出厂合格证并按规定进行复试。

2）多孔砖规格尺寸：240×115×90mm。

3）水泥；采用32.5级复合硅酸盐水泥，应有出厂质量证明，水泥进场使用前，应分批对强度、安定性进行复检。

4）砂；采用中砂，砂含泥量不应超过5%，并过5mm的密目网筛。

5）其他材料（1）Ø6.5墙体拉结钢筋。

（2）门、窗及洞口预制钢筋混凝土过梁，按计划要求专人预制按规格尺寸堆放。

3、作业条件（1）砌筑部位的灰渣、杂物清除干净，并浇水湿润。

（2）在墙转角处、楼梯间及外墙交接处，已立好皮数杆，并办好预检手续。

（3）随砌随搭好的脚手架、垂直运输机具准备就绪。

4、砂浆的拌制及使用1）砂浆现场拌制，各组分材料采用重量计量。

砂浆各组分的计量（按重量计）允许误差为：水泥±2%；石灰膏和细骨料±5%2）砌筑砂浆采用机械搅拌，以保证拌合物均匀。

砌体平粮仓结构设计要点文/ 张贤成 湖南城市学院设计研究院有限公司 湖南长沙 410000【摘要】随着全球疫情扩散和不确定性，人类的生产、生活受到了极大的影响，粮食的生产、储备已提高到国家战略层面。

粮仓，作为储备粮食建筑物其重要性不言而喻。

根据笔者多个案例的实践操作，本文对砌体平粮仓的结构设计要点进行分析、总结与探讨。

【关键词】平粮仓；砌体；建筑结构1、引言结构设计注重力学模型明确、传力路径高效，这样的建筑才能节约造价。

砌体平粮仓即为一种传力路径高效、节约建造成本的建筑物，但其结构赘余度很少，且堆粮侧压力较大，因此平粮仓结构设计时，既要注重力学分析，也要注重构造要求以增加结构的可靠度。

2、砌体平粮仓的结构特点分析砌体平粮仓一般为单层单跨框排架结构。

根据功能所需一般用横墙分隔为多廒间组合，柱距一般为6M，单跨最大跨度可做到24M，檐口高度一般为8-10M，堆粮高度一般为5-7M。

屋面可采用预制的双T板或者预应力拱板。

典型的平粮仓平面及立面见图1。

图1 典型的平粮仓平面及立面3、砌体平粮仓的结构设计要点分析3.1 砌体平粮仓结构概念设计平粮仓屋面为装配式无檩体系钢筋混凝上屋盖，其廒间分隔横墙间距需满足其空间工作性能为刚性方案，即房屋横墙间距s≤32M，横墙长度不宜小于其高度。

结构设计时，需分别考虑满仓、半仓、空仓三种工况。

3.2 砌体平粮仓传力路径分析粮食侧压力→柱间纵墙（山墙）→圈梁→排架柱（山墙柱）→基础风荷载（含柱顶集中力）→山墙→圈梁（屋架）→山墙柱→基础水平地震力与风荷载传递路径类似，采用底部剪力法，柱顶和基础顶分别作用一个重力荷载代表值。

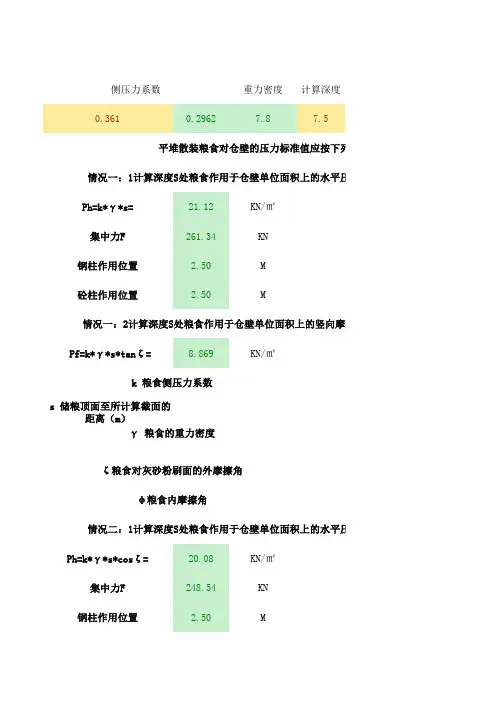

3.2.1粮食侧压力粮食侧压力为三角形分布，其水平压力标准值公式为：P hk=kγs，其分布见图2。

其中：k为平堆时粮食侧压力系数s为粮食顶面距计算截面的距离γ为粮食重力密度图2 仓壁受粮食荷载计算示意粮食与墙体之间竖向摩擦力较小，且对抗侧力构件及基础有利，可不列入计算分析，作为安全储备。

程德华粮食仓库的墙壁，如同一般建筑物那样是一个承重结构，也是一个围护结构。

粮仓仓壁不是一般的承重结构，还要承担散装粮食的荷载，这是一般建筑物所不具备的特殊性。

由于粮仓内堆置有散粒的粮食，这些粮食将对仓壁产生推挤的力量。

这个推挤的力量，我们从力学上称它为“侧压力”，这个侧压力是一个经常性的主荷载。

粮食的侧压力的大小和堆粮方式、堆粮高度、粮食品种、粮食的容重、粮食的休止角及仓壁的光滑程度有关。

粮食的侧压力是水平向的，单位水平压力和分布是随着堆粮面以下的深度增加而增# 粮食侧压力的计算计算房式仓挡粮墙作用着的粮食侧压力平堆粮时利用库伦公式是可以的，但堆粮形式稍复杂即会遇到困难。

粮食对墙体的侧压力和挡土墙的原理相同’图!(，目前计算挡土墙的公式一般都用库伦公式：)* "$+!!’! , ! "- #.( #加。

越到下面越大，荷载是成为三角形的图形#(。

’图图!挡粮墙受力状况式中："-* . / !#.* 0-1!0-1" / 0-1’! $ "(；%———全部侧压力；!———粮食的容重’2 / 34(；#———粮食的内摩擦角；!———靠墙堆装的高度’3(；"-———斜堆部分的高度’3(；" ———粮食斜堆部分的堆积角；$———仓壁与粮食之间的摩擦角；&———粮堆顶面以上的荷载’2 / 3!(；#———侧压力系数。

# * 0-1!’% $ !）’5# ,"［167（%, $）167（%& "）］8 ［0-1（!, $）0-1（!& "）］图#作用在仓库墙壁上的荷载因为粮食侧压力的荷载较大，又是水平作用的，所以，它对仓壁受力情况的影响是极大的。

根据这种受力特点，我们把粮仓的墙叫做“挡粮墙”。

所以在了解仓壁的受力情况时，首先要理解“侧压力” 的分布状况，这样来看粮仓的墙受力情况就要比一般建筑复杂得多，从而它的计算也就复杂一些。

图1　混凝土联系梁抗侧力体系图
1.2　型钢联系梁抗侧力体系
型钢联系梁抗侧力体系如图2所示，该体系的结构形式采用压型钢板、型钢水平联系梁、门式钢架柱。

该体系属于门式钢架结构，墙体抗侧力体系全部采用钢材。

粮食的摩擦力与侧压力由压型钢板传递给水平型钢联系梁，再传递到门架柱，最后传递给基础。

区别于混凝土联系梁抗侧力体系，该体系为纯钢结构形式，其墙体纵向变形能力高于排架结构，实际工程中往往无需设置温度收缩缝。

在施工方面，可充分发挥钢结构的优势，对东北等严寒地区，可在冬季施工，对气候的适应性较强；对工期要求较短的项目，此种
图2　型钢联系梁抗侧力体系图
1.3　水平桁架联系梁抗侧力体系
水平桁架联系梁抗侧力体系如图3所示，该体系的结构形式采用压型钢板、水平桁架联系梁、门式钢架柱。

与型钢联系梁抗侧力体系相比，此结构形式最大的特点是水平联系梁采用桁架梁而不是型钢，其他基本相同。

图3　水平桁架联系梁抗侧力体系图
将桁架代替型钢来作为水平联系梁有以下优点①作为受弯构件，相对于型钢，桁架可在提供同等抗
现代食品
XIANDAISHIPIN177
/。

**************** 粮食储备库结构计算书设计：校对：专业负责人：2017年1月结构设计计算书一、工程名称：**********粮食储备库二、设计计算依据1．主要选用的国家标准、部颁标准与地方标准<<建筑结构可靠度设计统一标准>>(GB50068-2001)<<建筑结构荷载规范>>(GB50009-2012)<<建筑结构抗震设计规范>>(GB50011-2010)（2016年版）<<混凝土结构设计规范>>(GB50010-2010)<<砌体结构设计规范>>(GB50003-2011)<<建筑地基基础设计规范>>(GB50007-2011)<<粮食平房仓设计规范>> GB50320-2001<<建筑地基处理技术规范>> JGJ79-20122．结构计算所采用的软件结构计算用的计算分析软件：采用中国建筑科学研究院PKPM CAD工程部开发的结构计算软件PKPM系列软件。

三、结构计算参数1、结构安全等级：结构安全等级为二级，使用年限为50年，相对应的结构安全性系数γ0=1.0。

2、结构形式：地基基础采用天然地基，墙下条形基础，上部结构为钢筋混凝土挡粮墙和排架柱，预应力混凝土双T板屋盖。

3、建筑抗震类别及结构抗震等级：本建筑抗震设防烈度为7度，抗震设防类别为丙类，结构安全等级二级，排架柱抗震等级为三级,建筑的场地类别为Ⅲ类,设计地震分组为第二组,设计基本地震加速度为0.10g。

四、荷载取值（标准值）：1、基本风压值：0.4KN/m2；基本雪压值：0.4KN/m2；（重现期均为50年）。

2、钢筋混凝土容重：26 KN/ m2；3、屋面活荷载0.5KN/ m2。

4、屋面恒荷载：屋面防水层（二层SBS）：0.4 KN/ m2；20mm厚1:2.5水泥砂浆找平层：20*0.02=0.4 KN/ m2；85mm厚聚苯板保温层：0.5*0.085=0.04 KN/ m2；大型屋面板：3.82 KN/ m2；板缝灌缝：0.1 KN/ m2；板底喷浆：0.1 KN/ m2；合计4.86 KN/ m2。

粮食平房仓设计4建筑设计4 建筑设计4.1 一般规定4.1.1 平房仓方案设计应根据粮食堆装形式，输送及储粮工艺要求，地质、地形及气候条件，当地建材供给情况及施工技术水平，经技术经济比较后确定。

4.1.2 平房仓仓容量计算应符合下列规定：1 散装仓仓容量可按下式计算：式中：Q1——散装仓计算仓容(kg)；k s——散装仓仓容系数(k s＝有效装粮容积／l0b0h)，估算仓容时取k s＝0.95；ρ——粮食质量密度(kg／m3)，可按本规范附录B选取；l0——平房仓山墙轴线之间的距离(m)；b0——平房仓檐墙轴线之间的距离(m)；h——粮食平堆高度(m)。

2 包装仓仓容量可按下式计算：式中：Q2——包装仓计算仓容(kg)；k b——包装仓面积利用系数(k b＝有效堆包面积／l0b0)，估算仓容时取k b＝0.71；q b——单层粮包面密度(kg／m2)，可按本规范附录B选取；n——堆包层数。

4.1.3 平房仓储存物品的火灾危险性应为丙类，其占地面积及每个防火分区的最大允许建筑面积应符合表4.1.3的规定。

平房仓防火分区之间应采用防火墙分隔，防火墙的耐火极限不得低于4.00h。

表4.1.3 平房仓占地面积及防火分区中最大允许建筑面积(m2)4.1.4 二级耐火等级的散装仓可采用无防火保护的金属承重构件。

4.1.5 车站、码头、机场内用于中转的包装仓，当建筑的耐火等级不低于二级时，每座平房仓的最大允许占地面积和每个防火分区的最大允许建筑面积可按本规范表4.1.3的规定增加1.0倍。

4.1.6 仓内各部位装修材料的燃烧性能应符合现行国家标准《建筑内部装修设计防火规范》GB 50222的有关规定。

墙面和地面不宜低于B1级；顶棚不宜低于B1级；吊顶材料的耐火极限与燃烧性能应符合现行国家标准《建筑设计防火规范》GB 50016的有关规定。

4.1.7 平房仓平面尺寸及建筑高度应符合下列规定：1 跨度、高度、柱距及构件尺寸宜符合现行国家标准《建筑模数协调标准》GB／T 50002的有关规定；其中跨度不宜小于18m，廒间长度不宜小于18m。

料仓隔墙设计计算书一、工程概况根据本标段混凝土使用地为乐平互通式立体交叉、龙眼园高架桥、三花路高架桥、太院高架桥、芦泡涌大桥、卫东高架桥及涵洞和附属工程，为满足混凝土质量和施工需求，结和现场实际施工情况现于西二环MK62+50位置的线路右侧建立混凝土拌和站，共占地约11000m2。

料仓8个约2800m2，拟设置两座拌和楼，HZS120型，每座拌和楼每小时理论产量可达120m³。

按拌合站配料要求，不同粒径、不同品种分仓存放，不得混堆或交叉堆放，分料仓应采用50cm砼砌筑，2.5m高,采用水泥砂浆抹面，料仓内硬化C20砼浇筑20cm。

隔墙底部采用与之同宽的砼条形基础。

二、设计参数挡墙高度H=2.5m，挡墙厚度B=50cm，墙身采用C25砼浇筑成。

基础采用C25浇筑成的条形基础。

C25混凝土抗压强度设计值fc=mm2，混凝土抗拉强度设计值ft＝ (N/mm2)，混凝土弹性模量Ec＝28000 (N/mm2), 砼强度系数βc＝。

初步设计：条形基础采用500mm×400mm的C25砼浇筑，即b=500mm。

取挡墙钢筋混凝土：25~26KN/M3；每米挡墙荷载N=××25=m。

初步考虑条形基础底部承载力为200KPa。

即：b=500mm，h=400mm，考虑保护层ca=35mm，得h0=h-ca=365mm。

三、条形基础计算1、配筋计算（1）、主筋验算取受弯钢筋为4@φ16，得As=804mm2，N=4，φ＝16mm；ρ＝As/(b*h0)=804/（500*365）=%受拉钢筋为4@φ12，得Asy=452mm2，Ny=4，φy＝12mm；ρy=Asy/(b*h0)=452/（500*365）=%得ξ＝ρ*fy/(α1*fc)=＜ξb=…………………（α1＝）得受压区高度x=ξ*h0=*365=18mm＜2ca，满足要求。

4@φ124@φ16图1 条形基础配筋示意图图1 条形基础配筋示意图（箍筋按照构造进行配筋，计算如下）（2）、箍筋计算如上图1所示进行配筋，初步考虑为2道箍筋，采用φ10@150mm进行布置。
