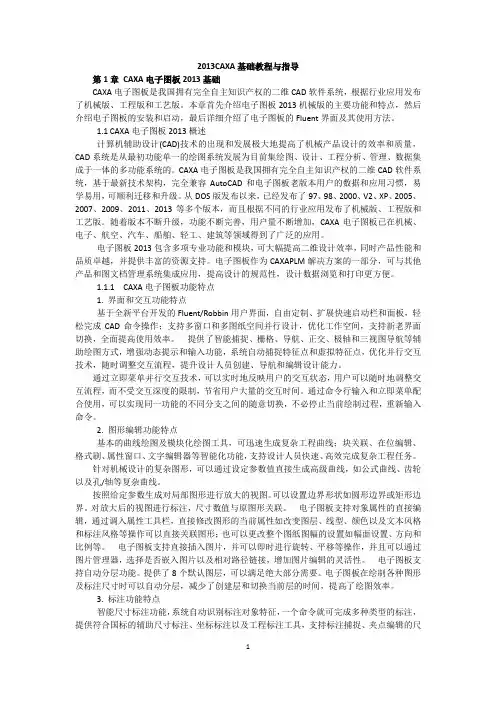

2013CAXA基础教程与指导
2013CAXA基础教程与指导第1章CAXA电子图板2013基础CAXA电子图板是我国拥有完全自主知识产权的二维CAD软件系统，根据行业应用发布了机械版、工程版和工艺版。
本章首先介绍电子图板2013机械版的主要功能和特点，然后介绍电子图板的安装和启动，最后详细介绍了电子图板的Fluent界面及其使用方法。
1.1 CAXA电子图板2013概述计算机辅助设计(CAD)技术的出现和发展极大地提高了机械产品设计的效率和质量，CAD系统是从最初功能单一的绘图系统发展为目前集绘图、设计、工程分析、管理、数据集成于一体的多功能系统的。
CAXA电子图板是我国拥有完全自主知识产权的二维CAD软件系统，基于最新技术架构，完全兼容AutoCAD和电子图板老版本用户的数据和应用习惯，易学易用，可顺利迁移和升级。
从DOS版发布以来，已经发布了97、98、2000、V2、XP、2005、2007、2009、2011、2013等多个版本，而且根据不同的行业应用发布了机械版、工程版和工艺版。
随着版本不断升级，功能不断完善，用户量不断增加，CAXA电子图板已在机械、电子、航空、汽车、船舶、轻工、建筑等领域得到了广泛的应用。
电子图板2013包含多项专业功能和模块，可大幅提高二维设计效率，同时产品性能和品质卓越，并提供丰富的资源支持。
电子图板作为CAXAPLM解决方案的一部分，可与其他产品和图文档管理系统集成应用，提高设计的规范性，设计数据浏览和打印更方便。
1.1.1 CAXA电子图板功能特点1. 界面和交互功能特点基于全新平台开发的Fluent/Robbin用户界面，自由定制、扩展快速启动栏和面板，轻松完成CAD命令操作；支持多窗口和多图纸空间并行设计，优化工作空间，支持新老界面切换，全面提高使用效率。
提供了智能捕捉、栅格、导航、正交、极轴和三视图导航等辅助绘图方式，增强动态提示和输入功能，系统自动捕捉特征点和虚拟特征点，优化并行交互技术，随时调整交互流程，提升设计人员创建、导航和编辑设计能力。
CAXA电子图板教程
02 使用“图层”功能将不同零件、标准件和注释放 置在不同图层中，便于管理和编辑。
03 使用“标注”工具为装配图添加必要的尺寸、公 差和注释信息。
综合应用实例
01
实例二：对已有的装配图进行修改和优化
02 打开已有的装配图文件。
03
根据实际需求对零件进行修改和优化，例如修改尺寸、
调整位置等。
综合应用实例
输出选项设置
在输出文件前，可以设置一些输出选项，如是否包含 图层信息、是否压缩文件等。
08 实例分析与操作 演示
简单零件图绘制实例
实例一：绘制一个矩 形零件
在工具栏中选择“矩 形”工具，在绘图区 域中绘制一个矩形。
打开CAXA电子图板， 选择“新建”创建一 个新的绘图文件。
简单零件图绘制实例
使用“标注”工具为矩形添加尺寸标注。
打印与输出
讲解图形的打印设置、输出格式选择等。
02 CAXA电子图板 基础
软件安装与启动
安装步骤 下载CAXA电子图板安装包。
双击安装包，按照提示进行安装。
软件安装与启动
选择安装路径和相关组件。 完成安装后，重启计算机。
启动方法
软件安装与启动
在桌面或开始菜单找到CAXA电子图 板图标，双击打开。
在符号库中，可以浏览各种分类的符号，也 可以使用搜索功能查找特定符号。
插入符号
调整符号属性
选择需要的符号后，点击“插入”按钮，即 可将符号插入到当前图纸中。
插入符号后，可以通过属性窗口调整符号的 颜色、大小等属性。
标准件库使用
打开标准件库
在CAXA电子图板中，选择“插入”菜单下的 “标准件库”选项，即可打开标准件库。
1
在标准件库中选择需要的标准件替换原有的标准 件或添加新的标准件。
03 使用“标注”工具为装配图添加必要的尺寸、公 差和注释信息。
综合应用实例
01
实例二：对已有的装配图进行修改和优化
02 打开已有的装配图文件。
03
根据实际需求对零件进行修改和优化，例如修改尺寸、
调整位置等。
综合应用实例
输出选项设置
在输出文件前，可以设置一些输出选项，如是否包含 图层信息、是否压缩文件等。
08 实例分析与操作 演示
简单零件图绘制实例
实例一：绘制一个矩 形零件
在工具栏中选择“矩 形”工具，在绘图区 域中绘制一个矩形。
打开CAXA电子图板， 选择“新建”创建一 个新的绘图文件。
简单零件图绘制实例
使用“标注”工具为矩形添加尺寸标注。
打印与输出
讲解图形的打印设置、输出格式选择等。
02 CAXA电子图板 基础
软件安装与启动
安装步骤 下载CAXA电子图板安装包。
双击安装包，按照提示进行安装。
软件安装与启动
选择安装路径和相关组件。 完成安装后，重启计算机。
启动方法
软件安装与启动
在桌面或开始菜单找到CAXA电子图 板图标，双击打开。
在符号库中，可以浏览各种分类的符号，也 可以使用搜索功能查找特定符号。
插入符号
调整符号属性
选择需要的符号后，点击“插入”按钮，即 可将符号插入到当前图纸中。
插入符号后，可以通过属性窗口调整符号的 颜色、大小等属性。
标准件库使用
打开标准件库
在CAXA电子图板中，选择“插入”菜单下的 “标准件库”选项，即可打开标准件库。
1
在标准件库中选择需要的标准件替换原有的标准 件或添加新的标准件。
CAXA2013电子图版机械版最新教程课件007设置及工具
4.1.3对象捕捉
4.1.4捕捉模式
4.2三视图导航
5. 点样式
【命令】ddptype 【图标】
【概念】设置屏幕中点的样式与大小。 【操作步骤】 ●单击【格式】主菜单下的按钮。 ●单击【设置工具工具条】的按钮。 ●单击【工具选项卡】【选项面板】的按钮。 ●使用ddptype命令。
●点的样式 提供了20种不同点的样式，以适应用户的需 求。 ●点的大小 分为【像素大小】与【绝对大小】两种。像 素大小即为像素值相对与的屏幕大小；绝对 大小即为实际点的大小，其单位为毫米。
在对话框中【文件类型】处选择【DWG文件】，选择一个DWG文件打开即可。
如果DWG文件中的字体使用了单线体字体，可能会弹出【指定形文件对话框】。
1.1.2保存DWG文件
【概念】输出不同版本的DWG/DXF文件。
也可以选中对象以后单击右键弹出【绘图区右键菜单】。
1.2转图工具处理DWG文件
【转图工具工具条】如图9-6所示：
6.外部工具
2) 【外部工具】在功能区的位置为【工具选项卡】的【外部工具面板】。
7.设计中心
【文件夹选项卡】用于在硬盘和网络上查找已经生成的图纸，并从其中提取 可以借用到当前图纸中的元素。【文件夹选项卡】界面如图9-35所示：
8.构件库
9.文件比较
10.PDF和图片输出
宁阳网络中心 周岩 2012.11.13
图9-23 EXB浏览器查看图形 此时可以使用鼠标滚轮拖动或缩放图形，也可以单击工具条上的对应按钮进行 视图平移、动态平移、显示窗口、显示全部、显示上一个等操作。与电子图板 中查看图形的方法一致。
3.查询工具
3.1查询点坐标
3.2查询两点距离
3.3查询角度
CAXA2013电子图版机械版最新教程
1.1.2两点线
1.1直线
1.1.2两点线
【举例】3：如图所示，用相对坐标和极坐标绘制边长为20的五角星。
执行两点线命令，然后输入第一点（0，0），输入第二点“@20,0”，这是相对于1 点的坐标，输入第3点“@20<－144”，这是相对于2点的极坐标，这里极坐标的角度 是指从X正半轴开始，逆时针旋转为正，顺时针旋转为负，以同样方法输入第4点 “@20<72”、第5点“@20<－72”，最后输入（0，0），回到1点，右击结束画线 操作，整个五角星绘制完成。
CAXA 电子图版 2013教程
本章介绍有关图形绘制的相关知识。 图形绘制是CAD绘图非常重要的一部分 电子图板以先进的计算机技术和简捷的操作方式来代替传统的手工绘图 方法，极大提高了图形绘制的效率。 电子图板为用户提供了功能齐全的作图方式。 图形绘制主要包括： 基本曲线、高级曲线 块、图片等几个部分。 可以绘制各种各样复杂的工程图纸。
此命令可以重复进行，单击鼠标右键或者按键盘ESC可以退出此命令。
1.3圆
1.3.3两点法
1.3圆
1.3.4三点法
1.3圆
1.3.5两点半径法
1.4圆弧
1.4.1定义
【命令】arc【图标】 【概念】按照各种给定参数绘制圆弧。
绘制圆弧，可以指定圆心、端点、起点、半径、角度等各种组合形式创建圆弧。 【操作步骤】 ●单击【绘图】主菜单中的功能。 ●单击【绘图工具条】中的按钮。 ●单击【常用选项卡】中【基本绘图面板】的按钮。 ●执行arc命令。
为了适应各种情况下直线的绘制， 电子图板提供了两点线、角度线、 角等分线、切线/法线和等分线等5种 方式，通过立即菜单进行选择直线 生成方式及参数即可。另外，每种 直线生成方式都可以单独执行，以 便提高绘图效率。
1.1直线
1.1.2两点线
【举例】3：如图所示，用相对坐标和极坐标绘制边长为20的五角星。
执行两点线命令，然后输入第一点（0，0），输入第二点“@20,0”，这是相对于1 点的坐标，输入第3点“@20<－144”，这是相对于2点的极坐标，这里极坐标的角度 是指从X正半轴开始，逆时针旋转为正，顺时针旋转为负，以同样方法输入第4点 “@20<72”、第5点“@20<－72”，最后输入（0，0），回到1点，右击结束画线 操作，整个五角星绘制完成。
CAXA 电子图版 2013教程
本章介绍有关图形绘制的相关知识。 图形绘制是CAD绘图非常重要的一部分 电子图板以先进的计算机技术和简捷的操作方式来代替传统的手工绘图 方法，极大提高了图形绘制的效率。 电子图板为用户提供了功能齐全的作图方式。 图形绘制主要包括： 基本曲线、高级曲线 块、图片等几个部分。 可以绘制各种各样复杂的工程图纸。
此命令可以重复进行，单击鼠标右键或者按键盘ESC可以退出此命令。
1.3圆
1.3.3两点法
1.3圆
1.3.4三点法
1.3圆
1.3.5两点半径法
1.4圆弧
1.4.1定义
【命令】arc【图标】 【概念】按照各种给定参数绘制圆弧。
绘制圆弧，可以指定圆心、端点、起点、半径、角度等各种组合形式创建圆弧。 【操作步骤】 ●单击【绘图】主菜单中的功能。 ●单击【绘图工具条】中的按钮。 ●单击【常用选项卡】中【基本绘图面板】的按钮。 ●执行arc命令。
为了适应各种情况下直线的绘制， 电子图板提供了两点线、角度线、 角等分线、切线/法线和等分线等5种 方式，通过立即菜单进行选择直线 生成方式及参数即可。另外，每种 直线生成方式都可以单独执行，以 便提高绘图效率。
《CAXA学习教程》课件
图像处ห้องสมุดไป่ตู้软件。
2000年代，CAXA不断推出新版本，逐渐成为国内工业X-ray检
03
测领域的领先品牌。
CAXA的应用领域
01
02
03
04
航空制造
用于检测飞机零部件的质量。
汽车制造
用于检测汽车零部件和车身结 构的质量。
电子制造
用于检测电子元器件和电路板 的质量。
其他制造业
在需要工业X-ray检测的领域 都有应用，如石油、化工、医
绘制电路图
总结词
学习使用CAXA绘制电路图的方法和 技巧
详细描述
介绍如何使用CAXA软件绘制电路图 ，包括元件的添加、布局、连线等步 骤，通过实例演示绘制过程，并讲解 电路图绘制的规范和技巧。
绘制建筑图
总结词
掌握使用CAXA绘制建筑图的方法和技巧
详细描述
介绍如何使用CAXA软件绘制建筑图，包括墙体的绘制、门窗的添加、楼梯的创建等步骤，通过实例演示绘制过 程，并讲解建筑图绘制的规范和技巧。
02
视图操作
介绍如何进行视图缩放、旋转 和平移等操作，以便于查看和 编辑绘图。
03
图层管理
介绍如何创建、删除和修改图 层，以便于管理不同元素和属 性。
04
属性设置
介绍如何设置线条颜色、线型 、线宽等属性，以便于控制绘 图的表现形式。
03
CAXA高级功能介绍
智能绘图
01
02
03
智能捕捉
自动捕捉对象几何特征， 提高绘图效率。
《CAXA学习教程》PPT课 件
目录
• CAXA软件介绍 • CAXA软件基础操作 • CAXA高级功能介绍 • CAXA实例教程 • CAXA常见问题解答
CAXA2013电子图版机械版最新教程课件005图幅部分详解
1) 2) 3)
【序号】可以输入零件序号的数值或前缀。 在前缀当中第一位为符号“@”标志，为零件序号中加圈的形式 系统可根据当前零件序号值判断是生成零件序号或插入零件序号。
4) 【2.数量】可以指定一次生成序号的数量。 5) 【3.水平/垂直】：选择零件序号水平或垂直的排列方向。 6) 【4.由内至外/由外至内】：零件序号标注方向。 6) 【4.由内至外/由外至内】：零件序号标注方向。如图5-17(d)所示。 7) 【6填写/不填写】：可以在标注完当前零件序号后即填写明细栏， 也可以选择不填写，以后利用明细栏的填写表项或读入数据等方法填写。
【命令】headfill 【图标】 【概念】填写当前图形中标 题栏的属性信息。 【操作步骤】 ●单击【幅面主菜单】 中的按钮。 ●单击【标题栏工具条】 中的按钮。 ●单击【图幅选项卡】 中【标题栏面板】的按钮。 ●执行headfill命令。
4.5编辑标题栏
5.参数栏
5.1调入参数栏
5.2定义参数栏
5.3存储标题栏
【命令】parasave 【图标】 【概念】将当前图纸中已有 的参数栏存盘，以便调用。 ●单击【幅面主菜单】 中的按钮。 ●单击【参数栏工具条】 中的按钮。 ●单击【图幅选项卡】 中【参数栏面板】的按钮。
●执行parasave命令。
5.4填写标题栏
【命令】parafill 【图标】 【概念】填写当前图形中参 数栏的属性信息。 【操作步骤】 ●单击【幅面主菜单】中的 按钮。 ●单击【参数栏工具条】中 的按钮。 ●单击【图幅选项卡】中 【参数栏面板】的按钮。
图5-5内外框边距自定义对话框 在该对话框内可以设置各方向内外框边距。
1.5序号及明细表风格设置
2.图框
2.1调入图框
CAXA 2013电子图板立体化实例 (3)
3.4 习题
3、绘制如下图
3.4 习题
4、绘制如下图
3.4 习题
5、绘制如下图
3.1.3 双折线
● 【名称】：双折线 ● 【命令】：Condup ● 【图标】： ● 【概念】：绘制双折线
3.1.4 箭头
● 【名称】：箭头 ● 【命令】：Arrow ● 【图标】： ● 【概念】：在指定点处绘制一个实心箭头。 直线：当箭头指向与x正半轴的夹角≥0°且＜ 180°时为正向，≥180°且＜360°时为反向
3.2.2 齿轮
● 【名称】：齿轮 ● 【命令】：Gear ● 【图标】： ● 【概念】：按给定参数生成齿轮。 用户可按给定的参数生成整个齿轮或给定齿数的
齿扇。
3.3 工程实例——绘制门把手
3.4 习题
1、绘制下图所示的支座的剖视图和局部视图。
3.4 习题
2．绘制图3-55所示的齿轮轴零件图。
绘制圆弧拟合样条立即菜单栏
3.2 孔/轴和齿轮的绘制
3.2.1 孔/轴 3.2.2 齿轮
3.2.1 孔/轴
● 【名称】：孔/轴 ● 【命令】：Hole ● 【图标】： ● 【概念】：在给定位置画出带有中心线的轴和 孔或画出带有中心线的圆锥孔和圆锥轴
利用鼠标光标导航，使用【孔/轴】命令可以 快速地绘制轴类零件。
第3章 高级图形的绘制
3.1 波浪线、轮廓线、双折线、箭头和圆
弧拟合样条的绘制
3.2 孔/轴和齿轮的绘制 3.3 工程实例——绘制门把手 3.4 习题
3.1 波浪线、轮廓线、双折线、箭头和 圆弧拟合样条的绘制
3.1.1 波浪线 3.1.2 多段线 3.1.3 双折线 3.1.4 箭头 3.1.5 圆弧拟合样条
3.1.1 波浪线
CAXA2013电子图版机械版最新教程课件003标注部分
2.9自动孔表
3.坐标标注
3.1概述 3.3转义字符 3.5引出说明 3.7技术要求库
3.2文字功能 3.4插入符号 3.6文字查找替换
3.1概述
图纸中通常需要添加文字注释表达各种信息，
例如说明信息、技术要求等等。
电子图板的文字标注功能包括 文字 引出说明 技术要求等。
3.2文字功能
【命令】text 【图标】
【1.基线标注】可以选择基准代号的方式：基线标注和基准目标。 拾取定位点、直线或圆弧并确认标注位置即可生成基准代号。 如拾取的是定位点，可用拖动方式或从键盘输入旋转角后，即可完成基准代号的标注。 如拾取的是直线或圆弧，标注出与直线或圆弧相垂直的基准代号。 图为基准代号标注实例:
4.2几何公差
【命令】fcs【图标】 【概念】标注几何公差。
3.4插入符号
3.5引出说明
3.6文字查找替换
【命令】textoperation 【图标】 【概念】查找并替换当前绘图中的文字。 文字查找替换支持文字对象或尺寸中的文字。 【操作步骤】●单击【修改】主菜单的【文字查找替换按钮】。 ●单击【标注operation命令。 【查找字符】：输入需要查找或者待替换的字符。 【替换字符】：输入替换后的字符。 【搜索范围】：默认为全部图形， 可通过单击【拾取范围】 对搜索范围进行更改。 【查找设置】：通过【包含文字】 【包含尺寸】【包含工程标注】 【区分大小写】【全字匹配】 5个选项，对替换内容进行限定。
1.12对齐标注
【命令】dimaligned【图标】 【概念】用于标注两点间的直线距离。 【操作步骤】 用以下方式可以调用【对齐标注】功能： ●单击【尺寸标注】功能按钮处子菜单的按钮。
●调用【尺寸标注】功能并在立即菜单选择【对齐标注】。
CAXA2013电子图版机械版最新教程课件004编辑部分
3.6双击行为
双击标注时，大致可分为三种情况： 即： 进入标注编辑 呼出【尺寸标注属性设置对话框】 呼出【角度公差对话框】。
其规则就是： 如果该标注能被【尺寸标注属性设置对话框】或 呼出【角度公差对话框】编辑， 则弹出相应的对话框，如果不能则进入该标注的标注编辑模式。
3.7文字编辑
调用【标注编辑】功能后，拾取要编辑文字后在弹出的【文字编辑器 对话框】中对文字的内容与字型参数进行修改，最后单击【确定按钮】 结束编辑，系统重新生成对应的文字。图为文字编辑器。
7文字编辑调用标注编辑功能后拾取要编辑文字后在弹出的文字编辑器对话框中对文字的内容与字型参数进行修改最后单击确定按钮结束编辑系统重新生成对应的文字
宁阳网络中心
周岩 2012.11.13
第四部分 辑
编
0.编辑内容
1. 基本编辑 3. 标注编辑
2. 图形编辑 4. 属性编辑
5. 样式管理
1.基本编辑
2.11打断 1.3选择所有
2.13分解
2.12拉伸 1.4剪切、复制、粘贴
2.14左键拖动和右键拖动
2.0图形编辑
图形编辑主要是对电子图板生成的图形对象， 例如曲线、块、文字、标注等进行编辑操作。 这些功能主要包括： 夹点编辑、删除重线 平移、拷贝、裁剪 齐边、过渡、旋转 镜像、比例缩放 阵列、打断、拉伸、打散等。 图形编辑的每个功能都可以通过以下方式来执行： 执行对应键盘命令或快捷键、单击【编辑】主菜单对应按钮、单击常 用功能区选项卡对应按钮、单击工具条上对应按钮。
1.2撤销操作和恢复操作
撤销操作与恢复操作是相互关联的一对命令， 用于将当前图纸的内容切换到编辑过程中的某一个状态。 应注意的是，这里取消操作和恢复操作只是对电子图板绘制的图形对象有效， 而不能对OLE对象的修改进行撤消和恢复操作。
CAXA2013教程
0.2功能特点
CAXA电子图板2013标注风格支持支持换算单位，并进行格式设置。 CAXA电子图板2013支持形位公差的副公差标注。 CAXA电子图板2013根据最新国标，支持“其余”形式的粗糙度标注。 CAXA电子图板2013标注时添加前后缀、附注，添加简化符号，编辑时自动关联。 CAXA电子图板2013编辑时尺寸公差根据尺寸值自动关联。 CAXA电子图板2013增加多种标准的参数，通过样式管理可以对全部尺寸与公差标进行 统一的样式控制，实现批量操作。 CAXA电子图板2013生成明细表后，可以随时修改明细表设置，明细表支持多种风格设 置。 CAXA电子图板2013零件序号支持属性显示即在位序号显示。 CAXA电子图板2013对定义好的参数栏进行填写、编辑、存储和调入等操作，可以填写 齿轮参数表等各种表格。 CAXA电子图板2013图框、标题栏、参数栏都支持定义属性和双击编辑。 CAXA电子图板2013标题栏中可以直接插入图片和特殊图形如企业标识。 CAXA电子图板2013标题栏和图框中的属性联动，支持关联更新。 CAXA电子图板2013支持将不同图纸放在不同的图纸空间中，实现多图纸的并行设计。 CAXA电子图板2013增强了打印预览功能，可以支持任意比例的缩放和平移等操作。 CAXA电子图板2013通过工具中的系统设置功能，可以设定自动保存文件路径，避免意 外关闭造成文件丢失。 CAXA电子图板2013拾取设置工具能够通过特征选择拾取实体，批量拾取时效率更高。
0.2功能特点
CAXA电子图板2013窗口左上角的菜单按钮显示多种菜单项的列表，直接覆盖电子图板 窗口功能。 CAXA电子图板2013可通过在“自定义快速启动工具栏”编辑常用工具到快速访问工具 栏，还可控制菜单条和工具栏的显示。 CAXA电子图板2013可通过开关最小化功能区，隐藏选项卡或面板选项，扩大绘图空间。 CAXA电子图板2013图框和属性窗口对话框在功能区左侧，通过鼠标指针自动显隐。 CAXA电子图板2013支持多国语言和多种设计标准，实现不同风格之间的定义和转换。 CAXA电子图板2013样式管理提供了统一配置和管理图纸标注风格，文本风格和图层、 线型等信息的功能，更加方便地进行图纸规范化。 CAXA电子图板2013将定义好的风格、层信息等样式风格存为模板文件或exb文件进行直 接导入和导出。 CAXA电子图板2013可以将不同的文本风格进行合并和过滤。 CAXA电子图板2013在原有文本框输入的基础上增加了文本编辑器；可以通过双击进行 编辑即时修改属性如颜色、字体、字高等。 CAXA电子图板2013支持弧形文字的独立对象编辑修改。 CAXA电子图板2013支持对象属性的直接编辑，通过调入属性工具栏，直接修改图形的 当前属性如改变图层、线型、颜色以及文本风格和标注风格等操作可以直接关联图形； 也可以更改整个图纸图幅的设置。 CAXA电子图板2013通过属性面板直接更改图层、线型、颜色和线宽等属性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.3转义字符
为方便常用符号和特殊格式的输入， 电子图板规定了一些表示方法，这些方法均以%作为开始标志。 选下拉列表框中【%】等价于在编辑框中输入【%%】， 主要用于输出字符串【%p】、【%c】等。 例如：输入的字符串是【%%p%%c%%d】，输出为【%p%c%d】。 选下拉列表框中的【φ】等价于在编辑框中输入【%c】，用于输出【φ】。 选下拉列表框中的【°】等价于在编辑框中输入【%d】，用于输出【°】。 选下拉列表框中的【×】等价于在编辑框中输入【%x】，用于输出【×】。 选下拉列表框中的【±】等价于在编辑框中输入【%p】，用于输出【±】。
3.4插入符号
3.5引出说明
3.6文字查找替换
【命令】textoperation 【图标】 【概念】查找并替换当前绘图中的文字。 文字查找替换支持文字对象或尺寸中的文字。 【操作步骤】●单击【修改】主菜单的【文字查找替换按钮】。 ●单击【标注选项卡】【标注编辑面板】的按钮。●执行textoperation命令。 【查找字符】：输入需要查找或者待替换的字符。 【替换字符】：输入替换后的字符。 【搜索范围】：默认为全部图形， 可通过单击【拾取范围】 对搜索范围进行更改。 【查找设置】：通过【包含文字】 【包含尺寸】【包含工程标注】 【区分大小写】【全字匹配】 5个选项，对替换内容进行限定。
【形位公差对话框】各部分 内容及其操作： 利用对话框，用户可以直观、 方便地填写形位公差框内各 项内容，而且可以填写多行， 允许删除行的操作。 对话框共分以下几个区域，
1) 预显区：在对话框上部，显示填写与布置结果。 2) 【1】形位公差符号分区：符号 排列出【直线度】、【平面度】、【圆度】。 3) 【2】形位公差数值分区：符号 表示处，它包括： 公差数值：选择直径符号φ或符号S的输出； 数值输入框：用于输入形位公差数值，如图3-75中的0.015； 形状限定：它弹出列表框，可选项为（空），（－）：只许中间向材料内凹下、（＋）： 只许中间向材料外凸起、（>）：只许从左至右减小、（<）：只许从右至左减小。如图 3-75中，选中后缀为（－）。 相关原则：它弹出列表框，可选项为（空），（P）：延伸公差带、（M）：最大实体要 求、（E）：包容要求、（L）：最小实体要求、（F）：非刚性零件的自由状态条件。如 图3-75中，选中后缀为（M）。选中与修改各内容后立即在预显区内显示， 如图中的φ0.1。 4) 【3】公差查询：符号 表示处，在选择公差代号、输入基本尺寸和选择公差等级以后 自动给出公差值。 5) 【4】附注：符号 表示处，可以在形位公差处增加公差的附注。 6) 【5】基准代号分区：符号 表示处，分三组可分别输入基准代号和选取相应符号 7) 【6】行管理区：符号 表示处，【当前形位公差】所指的部分，它包括3项： 指示当前行的行号 增加行 删除行
0.总述
【命令】dim【图标】 【概念】向当前图形中的对象添加尺寸标注。
图为常见的 尺寸 标注示例：
调用【尺寸标注】功能： ●单击【标注】主菜单中的按钮。 ●单击【标注选项卡】中【标注面板】上的按钮。 ●单击【尺寸工具条】上的按钮。●执行dim命令。 调用【尺寸标注】后弹出如图所示的立即菜单： 单击立即菜单【1.】选择标注方式， 然后再选择要标注的对象即可。
2.9自动孔表
3.坐标标注
3.1概述 3.3转义字符 3.5引出说明 3.7技术要求库
3.2文字功能 3.4插入符号 3.6文字查找替换
3.1概述
图纸中通常需要添加文字注释表达各种信息，
例如说明信息、技术要求等等。
电子图板的文字标注功能包括 文字 引出说明 技术要求等。
3.2文字功能
【命令】text 【图标】
【概念】生成文字对象到当前图形中。 【操作步骤】 用以下方式可以调用【文字】功能： ●单击【绘图】主菜单的按钮。 ●单击【绘图工具条】的按钮。 ●单击【标注选项卡】【标注面板】的按钮。 ●执行text命令。 生成文字时有指定两点、搜索边界和拾取曲线3种方式，下面分别介绍。
3.2.1两点文字
执行文字命令后，根据提示指定要标注文字的矩形区域。 然后系统将弹出文字输入对话框和文字编辑器如图3-56所示。
4.工程标注
4.1基准代号 4.3粗糙度 3.5剖切符号 4.7中心孔标注 4.9标 高
4.2几何公差 4.4焊接符号 4.6倒角标注 4.8向视符号
4.1基准代号
【命令】datum【图标】 【概念】用于标注形位公差中的基准部位的代号。 【操作步骤】 ●单击【标注】主菜单的按钮。●单击【标注工具条】的按钮。 ●单击【标注选项卡】【标注面板】的按钮。●执行datum命令。
设置文字参数后，在文字输入对话框中输入文字，然后单击【确定】即可。 【样式】：选择要生成文字的文字风格，文字风格的切换对整段文字有效。 【字体】：为新输入的文字指定字体或改变选定文字的字体。 【角度】：为新输入的文字设置旋转角度或改变已选定文字的旋转角度。 【颜色】：指定新文字的颜色或更改选定文字的颜色。 【文字高度】：设置新文字的字符高度或修改选定文字的高度。 【粗体】：单击打开或关闭新文字或选定文字的粗体格式。 【倾斜】：单击打开或关闭新文字或选定文字的斜体格式。 【下划线】：单击为新文字或选定文字打开或关闭下划线。 【中划线】：单击为新文字或选定文字打开或关闭中划线。 【上划线】：单击为新文字或选定文字打开或关闭上划线。 【书写方向】：设置文字的书写方向是横写或竖写。 【插入符号】：可以插入各种特殊符号。 【换行】：设置文字自动换行、压缩文字或手动换行。 【垂直对齐】：设置文字的垂直对齐方式包括顶端对齐、垂直居中和底端对齐。 【水平对齐】：设置文字的水平对齐方式包括左对齐、水平居中和右对齐。
注意：查找对标题栏和明细表 以及图框中的字符不起作用
。
3.7技术要求库
【命令】speclib【图标】 【概念】快速生成工程的技术要求说明文字。
【操作步骤】 ●单击【标注】主菜单的按钮。●单击【标注工具条】的按钮。 ●单击【标注选项卡】【标注面板】的按钮。●执行speclib命令。 【设置按钮】可以进入【文字标注参数设置对话框】，修改技术要求文本要采 用的参数。 【生成按钮】，根据提示指定技术要求所在的区域，系统自动生成技术要求。 【技术要求】4个字由标题旁的【标题设置按钮】进行设置。 技术要求库的管理工作也是在此对话框中进行。 要修改某个文本项的内容，只需直接在表格中修改； 要增加新的文本项，可以在表格最后左边有星号的行输入； 要删除文本项，则用鼠标单击相应行左边的选择区选中该行，再按Del键删除； 要增加一个类别，选择列表框中的最后一项【增加新类别…】，输入新类别的 名字，然后在表格中为新类别增加文本项； 要删除一个类别，选中该类别，按Del键，在弹出的消息框中选择【是】，则该 类别及其中的所有文本项都被从数据库中删除； 要修改类别名，用鼠标双击，再进行修改。 完成管理工作后，单击【退出按钮】退出对话框。
1.12对齐标注
【命令】dimaligned【图标】 【概念】用于标注两点间的直线距离。 【操作步骤】 用以下方式可以调用【对齐标注】功能： ●单击【尺寸标注】功能按钮处子菜单的按钮。
●调用【尺寸标注】功能并在立即菜单选择【对齐标注】。
●执行dimaligned命令。 【对齐标注】用于标注两点间的直线距离，可以用【基本标注】实现。 【对齐标注】的标注方法与【线性标注】一样。
1.13角度标注
1.14弧长标注
1.15半径标注
1.16直径标注
2.坐标标注
2.1概念
2.2原点标注
2.3快速标注
2.5对齐标注 2.7引出标注 2.9自动孔表
2.4自由标注
2.6孔位标注 2.8自动列表
2.1概念
2.2原点标注
【命令】origindim【图标】 【概念】标注当前坐标系原点的X坐标值和Y坐标值。 【操作步骤】 ●调用【坐标标注】功能并在立即菜单选择按钮。●执行origindim命令。 ●单击【坐标标注】功能按钮处子菜单的【原点标注按钮】。 调用【原电标注】功能后，立即菜单及系统提示如下： 1) 输入第二点或长度。 2) 原点标注的格式用立即菜单中的选项来选定。
【操作步骤】 ●单击【标注】主菜单的按钮。 ●单击【标注工具条】的按钮。 ●单击【标注选项卡】 【标注面板】的按钮。 ●执行fcs命令。 在6-51所示对话框中选择公差代号 并设置各项参数后， 单击【确定按钮】，在立即菜单中 选择【水平标注】 或者【垂直标注】。 然后根据提示拾取标注元素并输入 引线转折点后， 即完成形位公差的标注。
1) 样条插值点坐标的标注 如果输入第一个标注点时，拾取到样条，立即菜单即如图 【正负号/正号】：控制尺寸值的正负号。 【加引线/不加引线】：控制从拾取点到符号之间是否加引出线。 【序号长度】：控制表格中【序号】一列的长度。 【坐标长度】：控制表格中【x坐标】和【y坐标】列的长度。 【宽度】：控制表格每行的宽度。 【行数】：控制一次最多输出表格的行数。 2) 点及圆心坐标的标注
3.2.2搜索边界 调用【文字】功能后，在立即菜单选择【搜索边界】，根据提示指定边界内一点和边 界间距系数，弹出文字输入对话框和文字编辑器。编辑方法同【指定两点】时一致。 3.2.2搜索边界

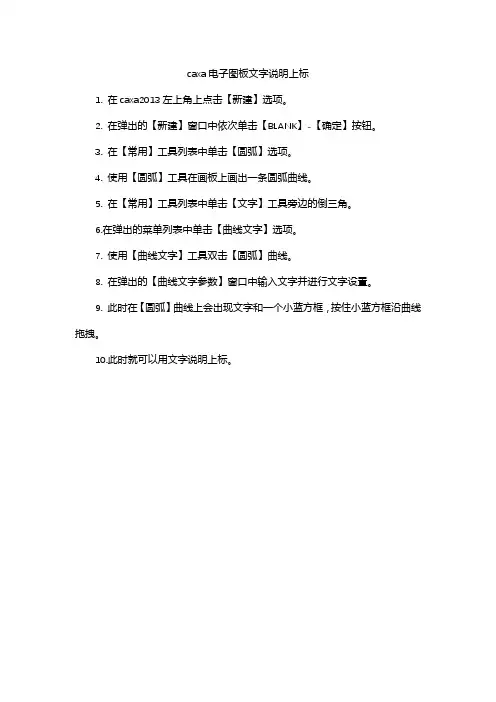

【文字内容】的编辑框内 输入文字，单击【插入】 可以插入各种符号。 【对其方式】：设置文字左 或右、居中对齐。 【文字方向】：设置文字的书写方向。 【样式】：选择文字的样式。 【字符间距】：设置文字的字符间距大小。 【字高】：设置文字高度。 【字体】：设置字体。 【曲线偏移】：设置文字与曲线的偏移距离。 设置好各项参数，输入文字内容，单击【确定】即可生成曲线文字对象。
【1.基线标注】可以选择基准代号的方式：基线标注和基准目标。 拾取定位点、直线或圆弧并确认标注位置即可生成基准代号。 如拾取的是定位点，可用拖动方式或从键盘输入旋转角后，即可完成基准代号的标注。 如拾取的是直线或圆弧，标注出与直线或圆弧相垂直的基准代号。 图为基准代号标注实例:
