磁感应强度与磁力的计算
磁感应强度(B)是指磁场对单位面积垂直通过的磁通量的影响程度,通常以特斯拉(T)为单位。
磁力(F)是指磁场对磁体或电流产生的力的作用,通常以牛顿(N)为单位。
在物理学中,计算磁感应强度和磁力的公式是根据磁场的性质和相互作用原理推导出来的。
1. 磁感应强度的计算
磁感应强度的计算可以通过以下公式得到:
B = Φ / A
其中,B 代表磁感应强度,Φ 代表磁通量,A 代表单位面积。
2. 磁通量的计算
磁通量Φ 的计算可以通过以下公式得到:
Φ = B × A × cosθ
其中,Φ 代表磁通量,B 代表磁感应强度,A 代表单位面积,θ 代表磁场与单位面积法线的夹角。
3. 磁力的计算
磁力的计算可以通过以下公式得到:
F = qvBsinθ
其中,F 代表磁力,q 代表电荷的量子,v 代表运动的速度,B 代表磁感应强度,θ 代表磁场和速度之间的夹角。
通过上述公式,可以计算出磁感应强度和磁力的数值。
这两个量对于研究磁场的性质和应用具有重要的意义。
总结:
磁感应强度与磁力的计算是磁场研究中的重要部分。
磁感应强度可以通过磁通量和单位面积的比值得到,而磁通量可以通过磁感应强度乘以单位面积再乘以磁场与单位面积法线夹角的余弦值得到。
而磁力可以通过电荷的量子、运动速度、磁感应强度以及速度与磁场夹角的正弦值得到。
这些公式可以帮助我们计算磁场的性质和研究其与物体的相互作用。
在实际应用中,磁感应强度和磁力的计算可以根据具体问题的要求进行求解,为磁场技术的应用提供参考和依据。
磁感应强度B:磁感应强度B可以这样定义,足够小的电流元Idl(I为导线回路中的恒定电流,dl为导线回路中沿电流方向所取的失量线元)在磁场中所受的力最大方向时,所受到的最大力dFmax与Idl的比值。
B=dFmax/Idl恒定磁场中各点的磁感应强度B都具有确定值,它由磁场本身决定,与电流元Idl大小无关。
电流会在其周围产生磁场。
一个线圈绕得很紧密的载流螺绕环,总匝数N匝,电流I,利用安培环路定律可以求出螺绕环内离环心O半径r处P点的磁场的磁感应强度B0B0=μ0NI/2πr式中:μ0真空磁导率μ0=4πe-7 (N/A^2);N总匝数;I电流,安A。
在SI中,磁感应强度B单位特[斯拉]T,1T=1N/A·m=1Wb/m^2。
磁感应强度B的概念比较复杂,有各种定义方法,感兴趣的话可参阅相关参考书1T=10000Gs(高斯)磁场强度H:磁场强度H与电场中的电位移矢量D相似。
真空中原来的磁场的磁感应强度B0,由于引入磁介质而产生附加磁场,其磁感应强度B’,则磁介质总的磁感应强度B是B0和B’的矢量和,即B=B0+B’B与B0的大小比称相对磁导率μr= B/B0。
对于铁磁质磁性很强的材料μr远远大于1。
不同的物质对磁场的影响非常大,因此引出了一个辅助矢量——磁场强度H。
磁介质内磁场强度H沿闭合路径的环流等于闭合路径包围的所有传导电流的代数和(存在磁介质时的环路安培定理)。
∮LH·dl=∑LI0i象电流互感器之类的螺绕环磁场强度HH=NI/2πrr 为到磁环中心的半径。
磁感应强度矢量B与磁场强度矢量H的关系:B=μ0H+μ0Mμ0真空磁导率;M磁化强度表示磁介质的磁化程度。
试验表明,在各向同性均匀磁介质中,M与H成正比,即M=χm H真空中没有介质时,M=0,得出:B0=μ0HM磁化强度表示磁介质的磁化程度,μ0真空磁导率试验表明,在各向同性均匀磁介质中,B与H成正比,即B=μ0(1+χm)H=μH设μr=(1+χm),为相对磁导率螺绕环中有磁介质的载流螺绕环,磁介质内的磁感应强度BB=μH=μ0μrNI/2πrμr磁介质相对磁导率,μ0真空磁导率。
磁场中的磁感应强度计算磁感应强度是描述磁场强度的物理量,通常用字母B表示。
在物理学中,磁感应强度是衡量磁场对电荷或导线产生的力的大小。
本文将介绍如何计算磁场中的磁感应强度。
磁感应强度的计算依赖于磁场的性质和磁场源的特征。
磁场可以由永久磁体、电流、电流环或电磁铁等产生。
我们将重点讨论通过电流产生的磁场和沿直导线的磁感应强度。
根据安培定律,通过一条电流为I的无限长直导线产生的磁场的磁感应强度B可通过以下公式计算:B = μ₀ * I / (2πr)其中,μ₀是真空中的磁导率,其值为4π * 10⁻⁷ Tm/A;I是电流的大小,单位为A(安培);r是距离导线的距离,单位为米。
这个公式告诉我们,在导线附近的某个点处,磁感应强度与距离导线的距离成反比。
这意味着离导线越远,磁感应强度越小。
而与电流的大小成正比,电流越大,磁感应强度越大。
由于电流与磁感应强度之间存在这种简单的关系,我们可以使用这个公式来计算沿直导线的任意点处的磁感应强度。
这对于电工学和磁学领域的研究非常重要。
在应用中,我们还需要注意到,当导线不是一条无限长的直线时,公式中的r表示点到导线的最短距离。
如果距离不是垂直于导线的,我们还需要考虑矢量的方向。
这可以通过应用右手法则来确定。
具体而言,将右手的四指指向电流方向,拇指指向磁感应强度方向。
此外,磁感应强度可以通过使用安培环定律求解。
安培环定律表明,一个闭合回路中所有部分的磁场对外部点处的磁感应强度的贡献应该等于回路内电流的代数和。
在实际应用中,我们经常会遇到复杂的磁场情况,涉及各种形状的导线和磁场源。
对于这些情况,我们可以将整个区域分解为小元素,然后计算每个小元素对磁感应强度的贡献,再对所有小元素的贡献求和。
这个过程可以通过数值方法进行近似计算或通过使用数学工具,如积分,进行精确计算。
总结起来,磁感应强度的计算取决于磁场的性质和磁场源的特点。
根据安培定律,通过直导线产生的磁场的磁感应强度可以简单地通过公式B = μ₀ * I / (2πr)计算。
磁感应强度计算磁感应强度是描述磁场强弱的物理量,通常使用符号B表示,单位是特斯拉(T)。
磁感应强度的计算涉及多个物理概念和公式,本文将介绍一些常见的计算方法和应用。
一、安培环定理计算磁感应强度根据安培环定理,磁感应强度B在某一闭合回路的周边是一个恒定值。
利用该定理可以计算闭合回路内的磁感应强度。
安培环定理公式为:∮ B·dl = μ0 · (i + i′)其中,∮ B·dl表示围绕闭合回路的磁场B在回路上的线积分,μ0是真空中的磁导率,i是通过闭合回路的电流,i′是由变化的电流引起的涡旋电流。
以一个简单的例子来说明磁感应强度的计算方法。
假设有一条直导线,长度为L,电流大小为I,要计算距离该导线距离为r的位置处的磁感应强度。
根据安培环定理,选取一个以导线为轴的圆环,其半径为r,闭合回路内不包含导线。
由于没有涡旋电流,方程简化为:∮ B·dl = μ0 · i对于直导线,该式可转化为:B · (2πr) = μ0 · i从而可以得到磁感应强度的计算公式:B = μ0 · i / (2πr)二、比奥-萨伐尔定律计算磁感应强度比奥-萨伐尔定律是描述由电流产生的磁场的定律,根据该定律可以计算电流元产生的磁感应强度。
比奥-萨伐尔定律公式为:B = (μ0 / 4π) · (i · dl × r / r^3)其中,B表示电流元产生的磁感应强度,μ0是真空中的磁导率,i 是电流强度,dl是电流元的矢量微元,r是观察点到电流元的位矢。
比奥-萨伐尔定律适用于计算形状复杂、分布不均匀的电流导体产生的磁感应强度。
通过将电流导体分割成许多小电流元,然后将它们的磁感应强度进行矢量叠加,可以得到整个电流导体的磁感应强度。
三、法拉第电磁感应定律计算磁感应强度法拉第电磁感应定律是描述磁感应强度变化引起的感应电动势的定律,通过该定律可以计算电磁感应产生的磁感应强度。
磁感应强度与磁通量分析磁感应强度与磁通量是电磁学中重要的概念,在研究磁场和电磁感应现象时起到了关键的作用。
本文将从理论和实践两个方面进行分析,以增加对磁感应强度与磁通量的理解。
一、磁感应强度的定义与计算方法磁感应强度(B)是描述磁场强度的物理量,用特斯拉(T)作为单位。
根据电磁学理论,磁感应强度的计算公式为B=μ0μrH,其中μ0是真空中的磁导率(μ0 = 4π×10⁻⁷ T·m/A),μr是介质的相对磁导率,H是磁场强度。
在实际应用中,我们常常遇到计算磁感应强度的需要。
比如,在电磁铁中,可以通过加上电流来控制磁感应强度的大小。
根据上述公式,我们可以计算得到磁感应强度在不同电流下的数值。
通过这样的计算,我们可以了解到电磁铁的磁感应强度对应的是多大的磁场强度,从而判断其适用范围。
二、磁通量的定义与计算方法磁通量(Φ)是衡量通过某个面积的磁场总量的物理量,用韦伯(Wb)作为单位。
根据电磁学理论,磁通量的计算公式为Φ=BScosθ,其中B为磁感应强度,S为被磁场穿过的面积,θ为磁感应线与法向量的夹角。
磁通量的概念及其计算方法在实际应用中具有广泛的应用。
例如,在电力变压器中,磁通量的大小与电压的变换有关。
我们可以通过计算变压器两侧线圈环绕磁铁芯所产生的磁通量来确定变压器的工作状态,从而调整电压的大小。
当我们知道了磁通量大小后,也可以进一步计算电力损耗、效率等信息,对变压器的实际工作效果有更深入的了解。
三、磁感应强度与磁通量的关系磁感应强度与磁通量之间存在密切的联系。
根据磁通量的定义公式Φ=BScosθ,可以看出,磁通量与磁感应强度B成正比。
在给定的磁场中,如果磁感应强度增加,则磁通量也会随之增加;反之,如果磁感应强度减小,则磁通量也会减小。
这表明,磁感应强度对磁通量的大小具有直接影响力。
除了上述定量关系外,磁感应强度与磁通量还在磁场感应中扮演着重要的角色。
当磁感应强度改变时,会产生电动势并引发电磁感应现象。
高中磁感应强度公式
磁感应强度的计算公式有以下几种:
1. B = F/IL(F:洛伦兹力或者安培力;q:电荷量;v:速度;E:电场强度;Φ(=ΔBS或BΔS,B为磁感应强度,S为面积):磁通量;S:面积;L:
磁场中导体的长度。
定义式:F=ILB。
表达式:B=F/IL)
2. B = F/IL = F/qv = E/v = Φ/S。
(第二个公式是磁感应强度大小B=安培力乘以导线长度的乘积/通过导体的电流大小,与第四个公式是磁感应强度
大小B=洛仑磁力/电荷带电量与电荷进入磁场中的速度乘积,区别在于,第二个公式是通电导体在磁场中的情况,第四个公式是带电粒子在磁场中的情况,一个是宏观的,一个是微观的,实际上是说,可以将带电粒子看做通电导体,都是带电的物质,一个是带电的粒子/微观,一个是带电的导体/宏观,都在磁场中的情况。
)
3. B = Φ / (N × Ae)(式中:B为磁感应强度,单位为Wb/m^2;Φ为感
应磁通(测量值),单位为Wb;N为感应线圈的匝数;Ae为测试样品的
有效截面积,单位为m^2。
)
这些公式可以根据不同的情况进行选择和应用。
磁感应强度与磁通量磁感应强度和磁通量是磁学中的两个重要概念,它们在电磁学、物理学和工程技术中具有广泛的应用。
本文将介绍磁感应强度和磁通量的概念、计算方法以及它们之间的关系。
一、磁感应强度的概念与计算方法磁感应强度(B)是描述磁场强弱的物理量,也称为磁通量密度。
它表示单位面积内通过垂直于磁场方向的磁力线的数量,单位为特斯拉(T)。
磁感应强度的计算公式为:B = Φ/A其中,B表示磁感应强度,Φ表示通过某一平面的磁通量,A表示该平面的面积。
磁感应强度的方向与磁力线的方向一致。
二、磁通量的概念与计算方法磁通量(Φ)是描述磁场穿过闭合曲面的磁力线的数量,单位为韦伯(Wb)。
计算磁通量的方法根据不同情况而异。
1. 磁场均匀的情况下,磁通量的计算公式为:Φ = B × A其中,Φ表示磁通量,B表示磁感应强度,A表示垂直于磁场方向的面积。
2. 磁场不均匀的情况下,磁通量的计算需要通过积分来进行。
假设磁场分布在一个闭合曲面上,磁通量可以通过对该曲面上每一点的磁感应强度与该点的面积相乘,并对整个曲面进行积分来计算。
具体计算方法可以根据具体问题进行推导。
三、磁感应强度与磁通量的关系磁感应强度和磁通量之间存在一种数量关系,即磁感应强度是单位面积内通过垂直于磁场方向的磁通量。
可以通过以下公式表示:B = Φ/A由此可见,当磁通量Φ增大时,如果面积A保持不变,磁感应强度B也会增大;反之,当磁通量Φ减小时,磁感应强度B也会减小。
它们之间的比例关系告诉我们,磁通量越大,磁场越强。
这一关系在磁学领域中有着重要的应用。
结论磁感应强度和磁通量是描述磁场特性的重要物理量。
磁感应强度表示单位面积内通过垂直于磁场方向的磁力线的数量,而磁通量表示磁场穿过闭合曲面的磁力线的数量。
两者之间存在一种数量关系,即磁感应强度等于磁通量除以面积。
这一关系可用于计算磁场的强度以及分析磁场的分布。
磁感应强度和磁通量的理解对于深入研究电磁学和物理学领域具有重要意义。
磁场强度和磁感应强度公式
1. 基本概念。
- 磁场强度(H):磁场强度是描述磁场性质的一个辅助物理量。
它的定义是磁场中某点的磁场强度H等于该点的磁感应强度B与磁介质的磁导率μ之比,即H = (B)/(μ)。
- 磁感应强度(B):磁感应强度是描述磁场强弱和方向的物理量。
它的大小等于垂直于磁场方向放置的一小段长为L的通电导线所受的安培力F与电流I和导线长度L乘积的比值,即B=(F)/(IL)(当导线与磁场垂直时)。
2. 单位换算关系。
- 在国际单位制(SI)中,磁场强度H的单位是安培/米(A/m)。
- 磁感应强度B的单位是特斯拉(T),1T = 1(N)/(A· m)。
3. 相关公式推导与联系。
- 根据H=(B)/(μ),可得B = μ H。
对于真空情况,磁导率μ=μ_0 = 4π×10^-7T·m/A。
- 在有磁介质的情况下,磁介质中的磁感应强度B是由传导电流产生的磁场B_0(在真空中由同样电流产生的磁场)和磁化电流产生的附加磁场B'叠加而成的,即B = B_0 + B',而磁场强度H主要是考虑传导电流的影响,它在不同磁介质中的分布规律相对简单,通过H可以方便地研究磁介质中的磁场。
磁场强度H与磁感应强度B之间的关系是磁学领域中的重要课题。
在实际应用中,我们经常需要测定特定磁场强度下产生的磁感应强度,以便对材料的磁性能进行评估。
本文将从测定过程、影响因素和实验方法等方面,全面解读描述磁场强度H作用下产生的磁感应强度B的测定过程。
1. 磁场强度H与磁感应强度B的关系让我们来了解一下磁场强度H与磁感应强度B之间的基本关系。
磁场强度H是单位长度内磁场的能量,在物理学中通常用单位安培/米(A/m)表示。
而磁感应强度B则是物体所具有的磁场的性质,通常用特斯拉(T)表示。
二者之间的关系可由麦克斯韦方程组经推导得出,即B=μ0(H+M),其中μ0为真空磁导率,M为磁化强度。
2. 磁感应强度B的测定过程接下来,让我们详细探讨描述磁场强度H作用下产生的磁感应强度B的测定过程。
测定磁感应强度B通常会利用霍尔效应、法拉第感应定律、磁滞效应等原理进行。
在实验室中,我们可以通过设定不同磁场强度H的电磁场,然后利用霍尔传感器等仪器测量不同位置上的磁感应强度B的数值,从而建立出磁场强度与磁感应强度的关系曲线。
3. 测定过程中的影响因素在测定过程中,会有一些影响磁感应强度B测量结果的因素需要考虑。
温度、湿度、材料本身的磁化特性等都会对测量结果产生一定的影响。
在实验中需要注意控制好这些外部因素,以保证实验数据的准确性和可靠性。
4. 实验方法与设备选择在进行磁感应强度B的测定过程中,合理选择实验方法和设备也是非常重要的。
通常情况下,我们可以选择霍尔效应法、法拉第感应法或磁滞效应法等来测定磁感应强度B。
在实验中选择合适的仪器设备也是至关重要的,比如霍尔传感器、磁场强度计、数字示波器等设备都是常用的测量工具。
5. 个人观点与总结从以上的讨论可以看出,描述磁场强度H作用下产生的磁感应强度B的测定过程是一个繁复而又有趣的过程。
通过实验,我们可以深入理解磁场强度和磁感应强度之间的关系,同时也可以评估材料的磁性能。
在实际应用中,这些知识也具有广泛的应用前景,比如在电磁器件的设计、磁性材料的研究等领域都有重要的意义。

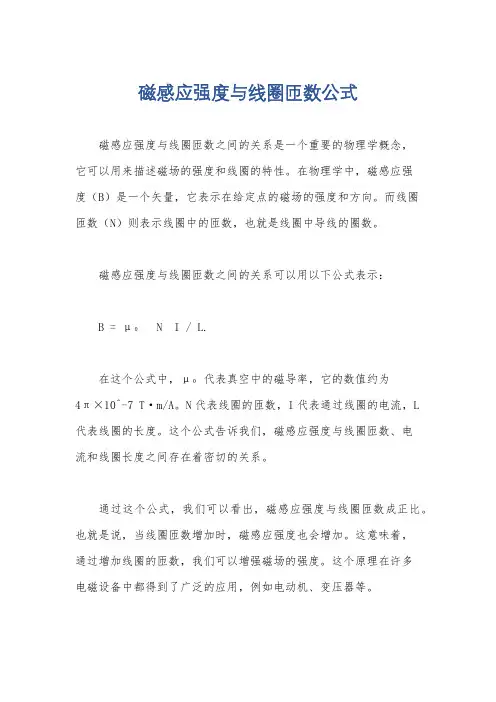

磁感应强度与线圈匝数公式
磁感应强度与线圈匝数之间的关系是一个重要的物理学概念,
它可以用来描述磁场的强度和线圈的特性。
在物理学中,磁感应强
度(B)是一个矢量,它表示在给定点的磁场的强度和方向。
而线圈
匝数(N)则表示线圈中的匝数,也就是线圈中导线的圈数。
磁感应强度与线圈匝数之间的关系可以用以下公式表示:
B = μ₀ N I / L.
在这个公式中,μ₀代表真空中的磁导率,它的数值约为
4π×10^-7 T·m/A。
N代表线圈的匝数,I代表通过线圈的电流,L 代表线圈的长度。
这个公式告诉我们,磁感应强度与线圈匝数、电
流和线圈长度之间存在着密切的关系。
通过这个公式,我们可以看出,磁感应强度与线圈匝数成正比。
也就是说,当线圈匝数增加时,磁感应强度也会增加。
这意味着,
通过增加线圈的匝数,我们可以增强磁场的强度。
这个原理在许多
电磁设备中都得到了广泛的应用,例如电动机、变压器等。
此外,这个公式还告诉我们,磁感应强度与通过线圈的电流成正比。
也就是说,通过增加电流,我们同样可以增加磁场的强度。
这个原理也被广泛应用在各种电磁设备中。
总之,磁感应强度与线圈匝数之间的关系是一个重要的物理学概念,它可以帮助我们理解磁场的特性,并且在实际应用中发挥着重要的作用。
通过深入理解这个公式,我们可以更好地设计和应用各种电磁设备,从而推动科学技术的发展。

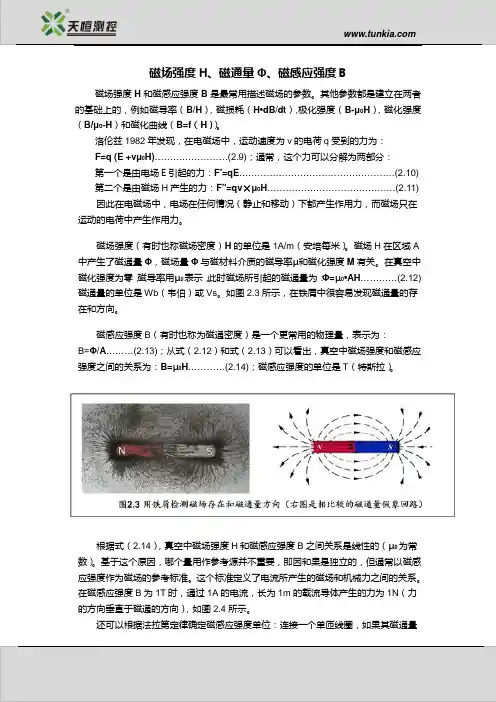

磁场强度H、磁通量Φ、磁感应强度B磁场强度H和磁感应强度B是最常用描述磁场的参数。
其他参数都是建立在两者的基础上的,例如磁导率(B/H),磁损耗(H•dB/dt),极化强度(B-μ0H),磁化强度(B/μ0-H)和磁化曲线(B=f(H))。
洛伦兹1982年发现,在电磁场中,运动速度为v的电荷q受到的力为:F=q (E +vμ0H)……………………(2.9);通常,这个力可以分解为两部分:第一个是由电场E引起的力:F′=qE……………………………………………(2.10)第二个是由磁场H产生的力:F′′=qv×μ0H……………………………………(2.11) 因此在电磁场中,电场在任何情况(静止和移动)下都产生作用力,而磁场只在运动的电荷中产生作用力。
磁场强度(有时也称磁场密度)H的单位是1A/m(安培每米)。
磁场H在区域A 中产生了磁通量Φ,磁场量Φ与磁材料介质的磁导率μ和磁化强度M有关。
在真空中磁化强度为零,磁导率用μ0表示,此时磁场所引起的磁通量为:Φ=μ0•AH…………(2.12)磁通量的单位是Wb(韦伯)或Vs。
如图2.3所示,在铁屑中很容易发现磁通量的存在和方向。
磁感应强度B(有时也称为磁通密度)是一个更常用的物理量,表示为:B=Φ/A………(2.13);从式(2.12)和式(2.13)可以看出,真空中磁场强度和磁感应强度之间的关系为:B=μ0H…………(2.14);磁感应强度的单位是T(特斯拉)。
根据式(2.14),真空中磁场强度H和磁感应强度B之间关系是线性的(μ0为常数)。
基于这个原因,哪个量用作参考源并不重要,即因和果是独立的,但通常以磁感应强度作为磁场的参考标准。
这个标准定义了电流所产生的磁场和机械力之间的关系。
在磁感应强度B为1T时,通过1A的电流,长为1m的载流导体产生的力为1N(力的方向垂直于磁通的方向),如图2.4所示。
还可以根据法拉第定律确定磁感应强度单位:连接一个单匝线圈,如果其磁通量在1s内以匀速变化到0,产生1V的电动势,则其磁通量的值就是磁感应强度(见图2.4b)。
磁感应强度b的公式,不同介质分界面摘要:一、引言二、磁感应强度b的定义三、磁感应强度b的公式四、不同介质分界面磁感应强度的变化五、结论正文:一、引言磁感应强度是描述磁场强弱和方向的物理量,是矢量,常用符号B表示。
在国际单位制(SI)中,磁感应强度的单位是特斯拉,简称特(T)。
在高斯单位制中,磁感应强度的单位是高斯(Gs),1T等于10KGs等于10的四次方高斯。
二、磁感应强度b的定义磁感应强度B是磁场在某一点的强度,它的大小由磁场力对单位电荷的作用力决定。
根据安培环路定理,磁场力与电流强度I和线圈匝数N的乘积成正比,与距离r的平方成反比。
即:F = B * I * N / r^2其中,F为磁场力,I为电流强度,N为线圈匝数,r为距离。
三、磁感应强度b的公式根据定义,磁感应强度B与电流I和线圈匝数N的关系可以表示为:B = F / (I * N)另外,根据安培环路定理,磁感应强度还可以表示为:B = μ_0 * (H + M)其中,μ_0为真空磁导率,其值为4π × 10^-7 T·m/A;H为磁场强度,M为磁化强度。
四、不同介质分界面磁感应强度的变化当磁场从一个介质传到另一个介质时,磁感应强度会发生变化。
这种变化可以由磁导率的不同来解释。
磁导率是介质对磁场的响应程度,不同介质的磁导率不同。
当磁场从一个介质传到另一个介质时,磁感应强度会按照以下公式变化:B1 / B2 = μ_1 / μ_2其中,B1为原始磁感应强度,B2为变化后的磁感应强度,μ_1为原始磁导率,μ_2为变化后的磁导率。
五、结论磁感应强度是描述磁场强弱和方向的物理量,其大小和方向由磁场力对单位电荷的作用力决定。
磁感应强度与电流和线圈匝数有关,同时也与磁导率有关。
电磁感应强度b和电流i的公式在咱们学习物理的奇妙旅程中,电磁感应强度 B 和电流 I 之间的公式那可是相当重要的一部分。
先来说说电磁感应强度 B 吧,这就好比是一个磁场的“力量指标”,它能告诉我们磁场到底有多强。
而电流 I 呢,就像是在电线里奔跑的“小粒子队伍”,它们的流动形成了电流。
那这电磁感应强度 B 和电流 I 到底有着怎样的公式联系呢?这就得提到法拉第电磁感应定律啦。
这个定律说,感应电动势 E 等于磁通量的变化率。
而磁通量呢,就是电磁感应强度 B 乘以面积 S 再乘以它们之间夹角的余弦值。
咱来举个例子哈。
比如说有一个矩形的线圈,放在一个磁场中,磁场的电磁感应强度 B 是恒定的。
然后我们快速地把这个线圈拉出来,这时候磁通量就发生了变化。
根据公式,就能算出感应电动势 E ,而如果这个线圈是个闭合回路,那就会产生电流 I 啦。
还记得我之前教过的一个学生小明,他一开始对这些公式总是搞混,怎么都理解不了。
有一次上课,我就拿着一个自制的简单装置,给他们演示电磁感应的过程。
当我快速移动那个带有线圈的小木板时,连接在线圈上的小灯泡突然亮了一下。
小明那眼睛一下子瞪得老大,充满了好奇和惊讶。
从那之后,小明就像是被打通了任督二脉,对电磁感应强度 B 和电流 I 的相关知识特别上心。
他会主动找我问问题,还自己做各种小实验去验证公式。
回到咱们的公式上,还有一个重要的公式就是安培力的公式 F =BIL ,这里的 F 表示安培力,L 是导体在磁场中的有效长度。
这个公式在很多实际问题中都特别有用。
比如说在电动机里,电流通过导体,在磁场中就会受到安培力的作用,从而让电动机转动起来。
在我们日常生活中,电磁感应强度 B 和电流 I 的应用那可多了去了。
像电动汽车里的电机,手机里的无线充电,甚至是磁悬浮列车,都离不开这两个家伙的“默契配合”。
总之,电磁感应强度 B 和电流 I 的公式虽然看起来有点复杂,但只要我们多观察、多思考、多动手,就能像掌握神奇的魔法一样,轻松驾驭它们,让它们为我们服务。
电磁铁气隙中磁感应强度b的分布规律引言电磁铁作为一种重要的电器元件,其工作原理涉及到电流与磁场的相互作用。
在电磁铁中,气隙是电磁场形成过程中不可忽视的因素之一。
本文将探讨在电磁铁气隙中,磁感应强度b的分布规律。
基本原理在电磁铁中,当通电时,在绕组中将形成电流,从而产生磁场。
磁感应强度b是表征磁场强弱的物理量。
在电磁铁气隙中,磁感应强度b受到多种因素的影响,包括电流大小、铁芯材料、气隙尺寸等。
影响因素1.电流大小电流是影响磁感应强度b分布规律的重要因素之一。
通常情况下,随着电流增大,磁感应强度b也会增加。
在气隙中,电流越大,磁感应强度b越高,其中正向电流导致磁场方向与气隙内的磁感应方向一致,负向电流会导致两者方向相反。
2.铁芯材料铁芯在电磁铁中起到了集中磁力线以增强磁场的作用。
铁芯材料的种类和性能将直接影响磁感应强度b的分布规律。
一般而言,具有高导磁率的材料,如铁、镍、钴等,能够有效地集中磁场,提高磁感应强度b。
3.气隙尺寸气隙尺寸也对磁感应强度b的分布规律产生重要影响。
通常情况下,气隙越小,磁感应强度b越大。
这是因为较小的气隙能够更好地约束磁场,使磁感应强度b更加集中。
实验验证为了验证以上关于电磁铁气隙中磁感应强度b分布的规律,我们进行了实验。
在实验中,我们选取了不同电流和气隙尺寸条件下的电磁铁进行测量。
实验结果表明,随着电流增大,磁感应强度b的数值也增加。
同时,采用高导磁率的铁芯材料可以显著提高磁感应强度b的数值。
另外,在相同电流条件下,较小的气隙尺寸能够使磁感应强度b更加集中。
结论综上所述,电磁铁气隙中磁感应强度b的分布规律受到电流大小、铁芯材料和气隙尺寸等因素的共同影响。
在实际应用中,我们可以通过调节电流大小、选择合适的铁芯材料和气隙尺寸,来获得所需的磁感应强度分布。
这一研究对于电磁铁的设计和优化具有一定的参考价值,并对电器工程相关领域的发展具有一定的推动作用。
磁感应强度b和电流i的关系引言磁感应强度(B)是描述磁场强弱的物理量,而电流(I)是电荷在导体中的流动。
磁感应强度和电流之间存在着一定的关系,这种关系由安培定律给出。
本文将介绍磁感应强度和电流的关系,包括安培定律的原理、公式推导以及实际应用。
安培定律的原理安培定律是描述电流产生磁场的规律,由法国物理学家安培在19世纪提出。
根据安培定律,电流元产生的磁感应强度在空间中的分布满足以下规律:1.磁感应强度的方向与电流元所在的导线方向垂直;2.磁感应强度的大小与电流元的大小和与其距离的平方成反比。
安培定律的数学表达设电流元的长度为dl,电流元所在的导线与磁感应强度之间的夹角为θ,则电流元产生的磁感应强度db可以表示为:db = (μ0/4π) * (I * dl * sinθ / r^2)其中,μ0是真空中的磁导率,值约为4π×10^-7 T·m/A;I是电流的大小;dl 是电流元的长度;θ是电流元所在导线与磁感应强度的夹角;r是电流元与观察点之间的距离。
安培定律的积分形式对于一个闭合电流回路,可以将安培定律的微分形式积分得到:∮B·dl = μ0 * I其中,∮B·dl表示对闭合回路上的磁感应强度进行环路积分,结果是一个标量;I是闭合回路内的电流总和。
磁感应强度和电流的关系根据安培定律,可以得出磁感应强度和电流的关系:B = (μ0/4π) * (I * ∮dl * sinθ / r^2)其中,∮dl表示对闭合回路上的路径积分,结果是一个矢量。
从上述公式可以看出,磁感应强度和电流之间的关系是正比的。
当电流增大时,磁感应强度也随之增大;当电流减小时,磁感应强度也随之减小。
磁感应强度和电流的实际应用磁感应强度和电流的关系在实际应用中有着广泛的应用,以下是其中几个常见的应用场景:电磁铁电磁铁是一种利用电流产生磁场的装置。
当电流通过电磁铁的线圈时,线圈周围会产生一个磁场,使得电磁铁具有磁性。
圆环中心处磁感应强度公式
圆环中心处磁感应强度的公式是通过安培定律得到的。
安培定律表达了磁感应强度B与电流I的关系,可以用来计算磁场的强度。
圆环中心处的磁感应强度可以用如下公式表示:
B = μ₀ * I / (2 * R)
其中,B 是磁感应强度,单位是特斯拉(T);
μ₀是真空中的磁导率,值约为4π×10^(-7) T·m/A;
I 是环携带的电流强度,单位是安培(A);
R 是环的半径。
注意,这个公式是对理想化的圆环而言的,假设环的电流均匀分布,且只有环的中心点上有有限大小的磁场。
在实际情况中,磁感应强度的分布会更复杂,这个公式仅适用于简化情况下的近似计算。
