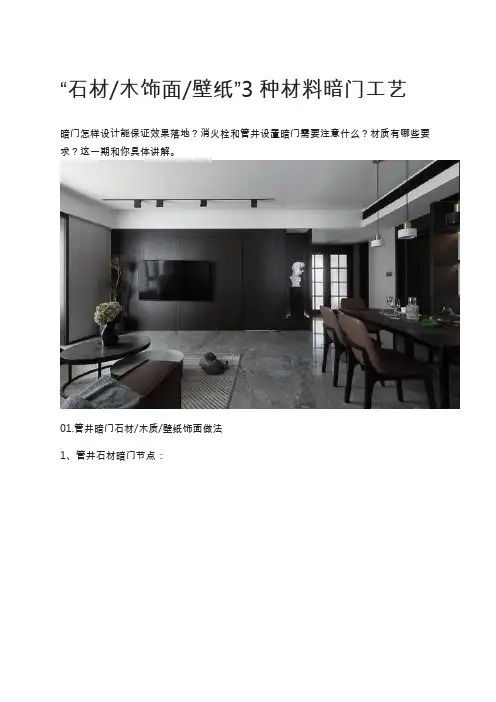

“石材/木饰面/壁纸”3种材料暗门工艺暗门怎样设计能保证效果落地？消火栓和管井设置暗门需要注意什么？材质有哪些要求？这一期和你具体讲解。
01.管井暗门石材/木质/壁纸饰面做法1、管井石材暗门节点：▲管井石材暗门横向剖面节点▲管井石材暗门横向剖面节点放大图▲管井石材暗门竖向剖面节点▲三维示意图●施工注意点：1、管井门石材暗门高度根据设计方案而定并保证防火门能自由开启，石材暗门开启后应保证管井防火门90°开启。
2、如管井防火门为双开门时，石材暗门也应该为双开石材暗门，做法参考单扇门。
3、暗门钢骨架横向龙骨中间至少加一道斜撑，图中标注的钢龙骨尺寸均为最小尺寸，不能小于图中尺寸。
2、管井木质暗门节点：▲管井木质暗门节点横剖及放大图●施工注意点：1、管井门木质暗门高度根据设计方案而定并保证防火门能自由开启；木质暗门的宽度以必须保证管井防火门能90°开启为原则。
2、如管井防火门为双开门时，木质暗门也应该为双开木质暗门，两扇门门缝间预设“企口”。
3、木质暗门门扇内预埋20×40钢方管，并焊接成”口"字型，中间至少加焊一根斜撑，以增加抗变形强度；门扇正面木饰面做法与周边木饰面相同，反面清漆喷涂，颜色与正面相同，无需木皮。
4、木质暗门门扇上部安装磁碰，下部安装管井锁，无需安装拉手，锁具安装部位必须预留足够宽度实木边框。
5、为保证鸡咀绞安装牢固暗门周边应预埋图中所示钢骨架，并保证鸡咀绞固定在钢骨架上。
6、根据设计需要分缝处理的管井门暗门，必须深化合理分缝，保证整体美观效果。
3、管井壁纸暗门节点：▲管井壁纸暗门横剖节点及放大图●施工注意点：1、管井门壁纸暗门高度根据设计方案而定并保证防火门能自由开启；壁纸暗门的宽度以必须保证管井防火门能90°开启为原则。
2、壁纸暗门门扇内预埋20×40钢方管，并焊接成”口”字型，中间至少加焊一根斜撑，以增加抗变形强度；门扇正面壁纸做法与周边壁纸相同，反面清漆喷涂，颜色与壁纸相同。

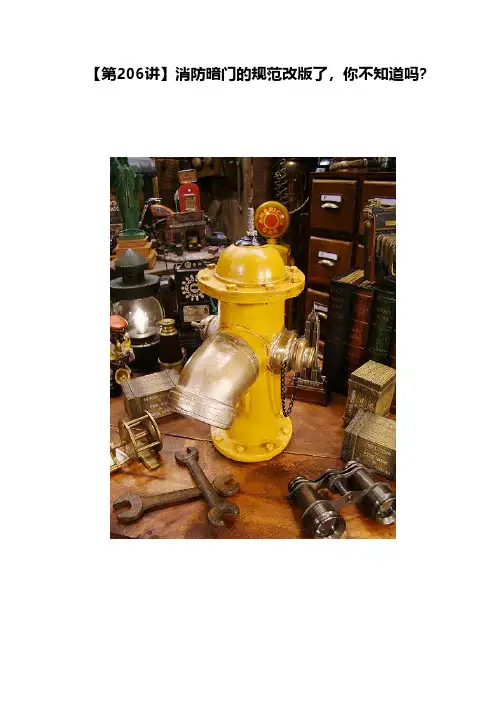

【第206讲】消防暗门的规范改版了，你不知道吗？《建筑设计防火规范-GB50016-2014（2018年版）》↑《建筑内部装修设计防火规范GB 50222-2017》↑所以，咱们整个【消防板块】的规范基础支撑应该也同样调整为如上所示的两本规范。
其中，《建筑设计防火规范-GB50016-2014（2018年版）》里面的很多条款都是影响到建筑设计专业，跟咱们密切相关的新规并不算大多；而对我们影响较大的主要是《建筑内部装修设计防火规范GB50222-2017》，与老规范相比，新规范的影响主要体现在“装饰材料的用法”和“一些重要部位的琐碎规定”上。
至于【第5~13讲】中提到的“防火分区”、“消防疏散”、“防火卷帘”以及“防火门”的原则与数据并没有太大变化，所以，这些板块的内容你还是参考【第·5~13讲】的解读即可，至于一些小的调整，我会在后面单独说明；延续【第5讲】消防报审流程的主线内容，防火分区、消防疏散、防火卷帘以及防火门的内容说完后，本期我们来谈谈“消火栓”。
消火栓的设计要点解析做为室内设计师，有关消火栓的知识，咱们主要需要了解“设计规范”和“节点做法”这两大块内容。
开始之前我们先区别下消火栓和灭火器的区别；一、消火栓的概述阐述：在之前的板块中，我们提到过消防系统包括，室外消火栓系统，室内消火栓系统，灭火器系统，自动喷淋系统，水炮系统，气体灭火系统，火探系统，水雾系统等。
由此可见，消火栓和灭火器是两个概念；消火栓：分室内消火栓和室外消火栓。
消火栓主要供消防车从市政给水管网或室外消防给水管网取水实施灭火，也可以直接连接水带、水枪出水灭火。
所以，消火栓是固定不能移动的。
dop小贴士：人们普遍认为，只要消防车到达火场，就可以立即出水把火扑灭。
其实不然，在消防队装备的消防车中有相当一部分是不带水的，诸如举高消防车、抢险救援车、火场照明车等等，它们必须和灭火消防车配套使用。
而一些灭火消防车因自身运载水量有限，在灭火时也急需寻找水源。

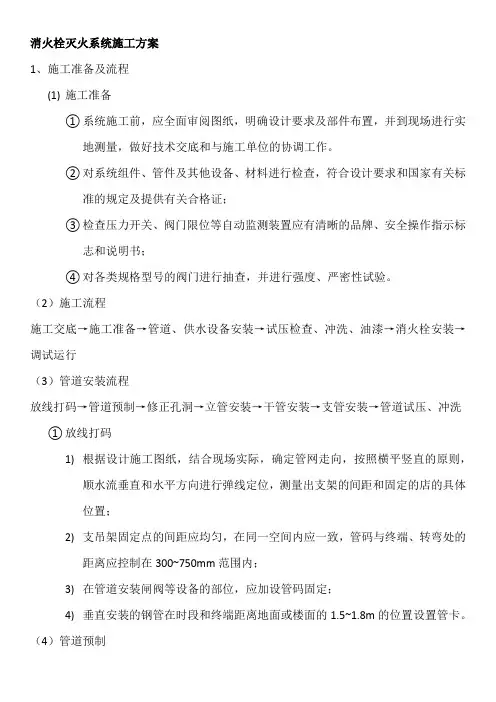

消火栓灭火系统施工方案1、施工准备及流程(1)施工准备①系统施工前，应全面审阅图纸，明确设计要求及部件布置，并到现场进行实地测量，做好技术交底和与施工单位的协调工作。
②对系统组件、管件及其他设备、材料进行检查，符合设计要求和国家有关标准的规定及提供有关合格证；③检查压力开关、阀门限位等自动监测装置应有清晰的品牌、安全操作指示标志和说明书；④对各类规格型号的阀门进行抽查，并进行强度、严密性试验。
（2）施工流程施工交底→施工准备→管道、供水设备安装→试压检查、冲洗、油漆→消火栓安装→调试运行（3）管道安装流程放线打码→管道预制→修正孔洞→立管安装→干管安装→支管安装→管道试压、冲洗①放线打码1)根据设计施工图纸，结合现场实际，确定管网走向，按照横平竖直的原则，顺水流垂直和水平方向进行弹线定位，测量出支架的间距和固定的店的具体位置；2)支吊架固定点的间距应均匀，在同一空间内应一致，管码与终端、转弯处的距离应控制在300~750mm范围内；3)在管道安装闸阀等设备的部位，应加设管码固定；4)垂直安装的钢管在时段和终端距离地面或楼面的1.5~1.8m的位置设置管卡。
（4）管道预制系统采用内热浸镀锌钢管，在管径≤DN100时采用的丝扣连接，＞DN100时采用卡箍连接接件连接:1）将段好的棺材，按管径尺寸分次套制丝扣，一边以管径15-32mm者套两次，40-50mm 者套三次，70mm以上者套3-4次为宜；2）根据现场测绘草图，将以套好磁扣的管件带入管丝扣，试试松紧度（一般以手带入3扣为宜），在丝扣处涂铅油、缠麻后带入管件，然后用管钱将管件拧紧，使丝扣外露2-3扣，编号放到适当位置等待调值；3）在装好管件的管段丝扣处涂铅油，联接两段或数段，连接时不能只顾预留口方向而要照顾到管材的弯曲度，相互找正后再将预留口方向转到合适部位并保持正直；4）管道联接后，调直前必须按设计图纸核对其管径、预留口方向、变部位是否正确；5）镀锌碳素钢管不允许用加热法调直，管段调直时一般不允许损坏管材。
工程细部节点构造标准做法-补充《公共区域装饰装修部分》
天津公司设计部品质部
2013年9月
3.1 地面工程
1、入户门门槛与地面收口做法-F1
2、电梯下槛与结构楼板间空隙封堵做法-F2
3、电梯下槛与地面完成面标高示意图-F3
4、单元门地弹簧安装节点做法-F4
5、楼梯防火门地面门槛节点做法-F5
6、水、暖管井内地面防水做法-F6
7、强电井内防火封堵做法示意-F7
3.2墙面工程
1、管井门收口节点-M1 石材或饰面砖收口
2、管井门收口节点-M2 不锈钢饰面收口
3、管井门收口节点-M3 乳胶漆饰面收口
4、防火门收口-M4石材或饰面砖收口
5、防火门收口-M5不锈钢饰面砖收口
6、防火门收口-M6涂料做法收口
7、入户门套与墙面收口-M7无饰面门套
8、入户门套与墙面收口-M8有饰面门套
9、消火栓暗门节点做法-M9
10、电表箱与墙面收口做法-Q1
11、乳胶漆墙面阳角护角做法选用-Q2
3.3 顶棚工程
1、叠级吊顶防开裂示意图-D1
2、阴角凹槽做法-D2
3、无凹槽吊顶与墙面节点做法示意-D3
4、吊顶机电点位综合排布示意图-D4
5、电梯厅公区应急照明点位示意图-D5
3.1 地面工程
3.2 墙面工程
3.3 顶面工程。
