变电站电气设备图文详细讲解变压器ppt课件
31
变压器的正常巡视项目
变压器的油温和温度计应正常，储油柜的油 位应与温度相对应；
变压器各部位无渗油、漏油； 套管油位应正常，套管外部无破损裂纹、无
严重油污、无放电痕迹及其它异常现象； 变压器声响均匀、正常； 各冷却器手感温度应相近，风扇、油泵、水
泵运转正常，油流继电器工作正常；
32
变压器的正常巡视项目
各类指示、灯光、信号应正常； 变压器室的门、窗、照明应完好，房屋不漏
水，温度正常； 检查变压器各部件的接地应完好； 现场规程中根据变压器的结构特点补充检查
的其他项目。
34
知识回顾 Knowledge
Review
铁芯只能一点接地，如果多点接地，可能会在铁芯 内部形成环流，引起铁芯发热。
大型变压器铁芯引出一个套管与外壳接地点相连。
8
绕组——输入和输出电能的电气回路
绕组 引线
导线夹 引线
9
绕组排列方式
高压 中压 低压
铁芯接地
降压变压器
10
油箱——盛放器身和变压器油
箱式油箱
钟罩式油箱
11
变压器油——绝缘、散热
吸湿器完好，吸附剂干燥，油封油位正常； 引线接头、电缆、母线应无发热迹象； 压力释放器、安全气道及防爆膜应完好无损； 有载分接开关的分接位置及电源指示应正常； 有载分接开关的在线滤油装置工作位置及电源
指示应正常； 气体继电器内应无气体；
33
变压器的正常巡视项目
各控制箱和二次端子箱、机构箱应关严，无 受潮，温控装置工作正常；
冷却方式
最高顶层油温(℃) 运行中不宜超过(℃)
自然循环自冷、风冷
95
85
强迫油循环风冷
85
变压器的正常巡视项目
变压器的油温和温度计应正常，储油柜的油 位应与温度相对应；
变压器各部位无渗油、漏油； 套管油位应正常，套管外部无破损裂纹、无
严重油污、无放电痕迹及其它异常现象； 变压器声响均匀、正常； 各冷却器手感温度应相近，风扇、油泵、水
泵运转正常，油流继电器工作正常；
32
变压器的正常巡视项目
各类指示、灯光、信号应正常； 变压器室的门、窗、照明应完好，房屋不漏
水，温度正常； 检查变压器各部件的接地应完好； 现场规程中根据变压器的结构特点补充检查
的其他项目。
34
知识回顾 Knowledge
Review
铁芯只能一点接地，如果多点接地，可能会在铁芯 内部形成环流，引起铁芯发热。
大型变压器铁芯引出一个套管与外壳接地点相连。
8
绕组——输入和输出电能的电气回路
绕组 引线
导线夹 引线
9
绕组排列方式
高压 中压 低压
铁芯接地
降压变压器
10
油箱——盛放器身和变压器油
箱式油箱
钟罩式油箱
11
变压器油——绝缘、散热
吸湿器完好，吸附剂干燥，油封油位正常； 引线接头、电缆、母线应无发热迹象； 压力释放器、安全气道及防爆膜应完好无损； 有载分接开关的分接位置及电源指示应正常； 有载分接开关的在线滤油装置工作位置及电源
指示应正常； 气体继电器内应无气体；
33
变压器的正常巡视项目
各控制箱和二次端子箱、机构箱应关严，无 受潮，温控装置工作正常；
冷却方式
最高顶层油温(℃) 运行中不宜超过(℃)
自然循环自冷、风冷
95
85
强迫油循环风冷
85
《电工电子技术》——磁路与变压器
已制成的变压器、互感器等，通常都无法从外观上看出 绕组的绕向，如果使用时需要知道它的同名端，可通过实验 方法测定同名端。
直流电感法
交流感应法
3.4 特殊变压器
3.4.1 自耦变压器
若变压器的原、副绕组有一部分是共用的，这类的变 压器叫自耦变压器。自耦变压器的原、副绕组之间既有磁 的耦合，又有电的联系。
在实际工作中可以选用不同匝数比的变压器，将负载阻抗变换 为所需要的阻抗值。在电子线路中常利用变压器的这种阻抗变 换作用实现阻抗匹配。
4. 变压器的外特性、损耗和效率 （1）变压器的外特性
当原绕组上外加电压和副绕组的负载功率因数cosφ2不变 时，副边端电压U2随负载电流I2变化的规律，称为变压器 的外特性。 从图中可看出，负载性质和功率因数不同时，从空载(I2=0) 到满载(I2=I2N)，变压器副边电压U2变化的趋势和程度是 不同的。，我们用副边电压变化率(或称电压调整率)来表示。 副边电压变化率ΔU(％)规定为：当原边接在额定电压和额 定频率的交流电源上，副边开路电压U2N和在指定的功率 因数下副边输出额定电流时的副边电压U2的算术差与副边 额定电压U2N的百分比值，即
r 0
4. 磁场强度H 同一通电线圈内的磁场强弱（用磁感应强度B来表征）， 不仅与所同电流的大小有关，而且与线圈内磁场介质的导磁性 能有关。
在通电线圈中，H这个单位只与电流的大小有关，而与线圈 中被磁化的物质，即与物质的磁导率μ无关。但通电线圈中的磁 感应强度B的大小却与线圈中被磁化的物质的磁导率μ有关。H 的大小由B与μ的比值决定，即磁场强度为
2.额定电流
额定电流是根据变压器允许温升而规定的电流值，以 安或千安为单位，变压器的额定电流有原边额定电流I1N和 副边额定电流I2N。

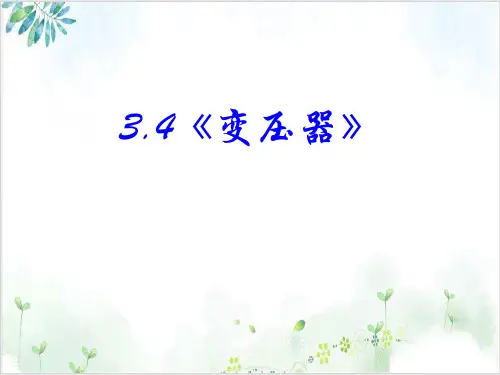

高中物理人教版选修1-1课件-3-4《变压器》(20张)-PPT优秀课件
高中物理人教版选修1-1课件：3-4《 变压器 》(共20 张PPT)
四、探究变压器两个线圈的电压关系
高中物理人教版选修1-1课件：3-4《 变压器 》(共20 张PPT)
高中物理人教版选修1-1课件：3-4《 变压器 》(共20 张PPT)
四、探究变压器两个线圈的电压关系-实验结果
1、关系： U 1 = n 1 U 2 n2
高中物理人教版选修1-1课件：3-4《 变压器 》(共20 张PPT)
变压器在电路中的符号:
U1
U2
原线圈
铁芯 副线圈
高中物理人教版选修1-1课件：3-4《 变压器 》(共20 张PPT)
高中物理人教版选修1-1课件：3-4《 变压器 》(共20 张PPT)
三、变压器的作用——改变交流电压
高中物理人教版选修1-1课件：3-4《 变压器 》(共20 张PPT)
高中物理人教版选修1-1课件：3-4《 变压器 》(共20 张PPT)
四、探究变压器两个线圈的电压关系
高中物理人教版选修1-1课件：3-4《 变压器 》(共20 张PPT)
高中物理人教版选修1-1课件：3-4《 变压器 》(共20 张PPT)
四、探究变压器两个线圈的电压关系
高中物理人教版选修1-1课件：3-4《 变压器 》(共20 张PPT)
U1 n1 二、电路符号图：
n2 U2
三、 变压器的作用： 升高或降低交流电压，且
注意：不能改变直流电压！
U 1 = n1 U 2 n2
四、变压器的工作原理：互感。
高中物理人教版选修1-1课件：3-4《 变压器 》(共20 张PPT)
高中物理人教版选修1-1课件：3-4《 变压器 》(共20 张PPT)
常见变压器的基本结构及主要部件ppt课件
深是利用拉深模具将冲裁好的平板毛坯压制成各种开口的空心件或将已制成的开口空心件加工成其他形状空心件的一种冲压加工方法变压器附件安装质量标准1工序套管及电流互感器试验主要合格升高座安外观检查接线端子牢固无渗漏油放气塞升高座最高处安装位置正确绝缘筒装配正确不影响套管穿入法兰连接紧密套管安装套管检查清洁无损伤油位正常法兰连接螺栓主要齐全紧固引出线安穿线顺直不扭曲110kv220kv应力锥在均压罩内深度合适引线与套管连接主要连接螺栓紧固密封良好套管检查清洁无损伤法兰连接主要连接螺栓紧固电压切换装置传动连杆回装正确转动无卡阻指示器密封良好分接头位置与指示器指示主要对应且连锁限位正确油室密封良好储油柜安内部检查清洁无杂物胶囊或隔膜无变形损伤且清洁胶囊或隔膜气密性主要无泄漏胶囊口密封无泄漏呼吸通畅油位计检查反映真实油位深是利用拉深模具将冲裁好的平板毛坯压制成各种开口的空心件或将已制成的开口空心件加工成其他形状空心件的一种冲压加工方法变压器附件安装质量标准2工序检验项目性质质量标准呼吸器安装连通管无堵塞清洁油封油位在油面线处吸湿剂颜色正常压力释放阀安装位置正确阀盖及弹簧主要无变动电接点检查动作准确绝缘良好气体继电器安装校验主要合格继电器安装位置正确无渗漏连通管升高坡度主要便于气体排向气体继电器温度计安装温度计校验制造厂已校验插座内介质及密封与箱内油一致密封良好测温包毛细导管无压偏死弯弯曲半径50mm冷却器安装外观检查无变形法兰端面平整密封性试验主要按制造厂规定支座及拉杆调整主要法兰面平行密封垫居中不偏心受压潜油泵结合面严密流速差压继电器按制造厂规定风扇牢固叶片无变形阀门动作操作灵活开闭位置正确外接管路内壁清洁流向标志正确
油浸风冷
冷控系统是根据变压器运行时的温度或负 荷高低手动或自动控制投入或退出冷却设备， 从而使变压器的运行温度控制在安全范围。
油浸风冷
冷控系统是根据变压器运行时的温度或负 荷高低手动或自动控制投入或退出冷却设备， 从而使变压器的运行温度控制在安全范围。
四章变压器课件资料
故有
U1 E1 N1 K U20 E2 N2
K为变比（匝比）
结论：改变匝数比，就能改变输出电压。
三相电压的变换
1) 三相变压器的结构
A
高压绕组： A、B、C ：首端
BC
A-X B-Y C-Z X、Y 、Z ：尾端
X a
低压绕组： a、b、c：首端 x
YZ bc yz
a-x b-y c-z x、y、z：尾端
电力工业中常采用高压输电低压配电，实现节能 并保证用电安全。具体如下：
发电厂
输电线
10.5kV
220kV
升压
变电站
10kV
降压
降压
…
实验室
380 / 220V
降压
仪器 36V 降压
变压器的分类电力变压器 (输配电用)
按用途分 仪用变压器 电压互感器 电流互感器
整流变压器 三相变压器 按相数分 单相变压器
E2
R2 R2
II22
EjXσ22I2U2U2
式中 R2 为二次绕组的电阻;
i1
u+– 1e+–σe+–11
i2 +–ee+–22u+–2
X2=L2 为二次绕组的感抗；N1
N2
U2 为二次绕组的端电压。
变压器空载时: I2 0 , U2 U20 E2 4.44 f m N2
式中U20为变压器空载电压。
–
N2 二次
绕组
一次、二次绕组互不相连，能量的传递靠磁耦合。
1. 电磁关系
(1) 空载运行情况
i0
+
u1
一次侧接交流电源， –
e+–σe11+–

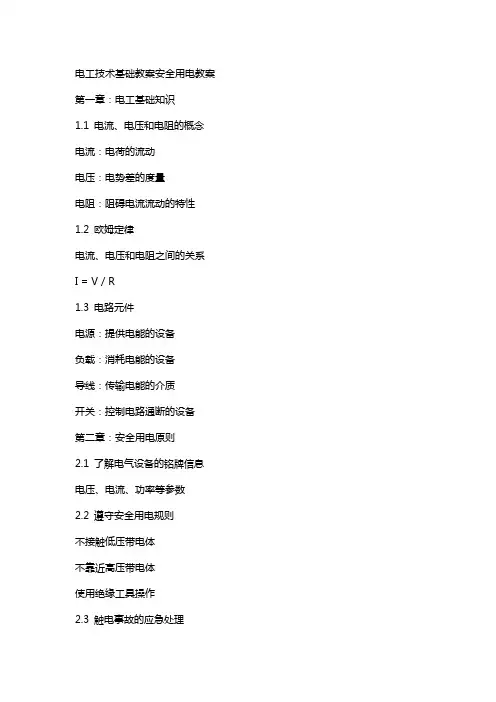

电工技术基础教案安全用电教案
电工技术基础教案安全用电教案第一章：电工基础知识1.1 电流、电压和电阻的概念电流：电荷的流动电压：电势差的度量电阻：阻碍电流流动的特性1.2 欧姆定律电流、电压和电阻之间的关系I = V / R1.3 电路元件电源：提供电能的设备负载：消耗电能的设备导线：传输电能的介质开关：控制电路通断的设备第二章：安全用电原则2.1 了解电气设备的铭牌信息电压、电流、功率等参数2.2 遵守安全用电规则不接触低压带电体不靠近高压带电体使用绝缘工具操作2.3 触电事故的应急处理断电：切断电源救援：采取合适的救援措施报警：及时通知相关部门第三章：家庭用电常识3.1 家庭电路的组成进户线、电能表、总开关、保护设备等3.2 家庭电路的连接方式并联和串联3.3 家庭用电设备的选用与维护选择合适的电器设备定期检查和维护第四章：电工工具与设备4.1 电工工具的使用螺丝刀、扳手、钳子等4.2 测量工具的使用电压表、电流表、万用表等4.3 常用电工设备断路器、接触器、变压器等第五章：电气控制电路5.1 简单电气控制电路开关、按钮、继电器等5.2 常用控制电路照明电路、电动机控制电路等5.3 电气控制系统的设计与维护满足需求、安全可靠定期检查、及时维修第六章：照明电路安装与维护6.1 照明设备的选择光源类型：白炽灯、荧光灯、LED灯等灯具类型：吸顶灯、吊灯、壁灯等6.2 照明电路的安装步骤布线：根据设计图进行布线安装灯具：固定灯具，接线连接电源：将灯具与电源相连6.3 照明电路的维护检查电路：定期检查电路连接是否牢固、是否有损坏更换灯泡：当灯泡损坏时，及时更换第七章：电动机及其控制7.1 电动机的类型交流电动机和直流电动机异步电动机和同步电动机7.2 电动机的控制方式启动：直接启动、自耦启动、星角启动等调速：变压调速、变频调速、电阻调速等7.3 电动机的安装与维护安装：按照要求安装电动机维护：定期检查、清洗、更换损坏部件第八章：电力电子设备8.1 电力电子器件晶闸管、GTO、IGBT等8.2 电力电子设备的应用变频器：调节电动机转速整流器：将交流电转化为直流电8.3 电力电子设备的选择与维护根据需求选择合适的电力电子设备定期检查、清洁、更换损坏部件第九章：电力系统与保护9.1 电力系统的基本组成部分发电机、变压器、输电线路、配电设备等9.2 电力系统的保护措施过载保护：安装断路器、熔断器等短路保护：安装短路开关、接地开关等9.3 电力系统的维护与管理定期检查、维修电力设备制定合理的电力运行管理制度第十章：电工实用技巧与经验10.1 电工常用技巧电线剥皮、接线、绝缘处理等10.2 电工经验分享安全遵守操作规程细心观察，发现问题及时处理不断学习，提高电工技能水平10.3 电工实战案例分析重点和难点解析一、电流、电压和电阻的概念：这是电工基础知识的基础，理解这三个基本概念是理解后续复杂电路的基础。

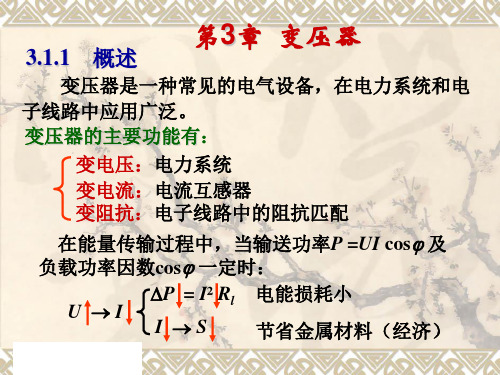

《电工技术之变压器》PPT课件
升压变压器降压变压143131变压器的构造工作原理功能变压器的构造工作原理功能一变压器的基本构造一变压器的基本构造变压器的分绕组数目分类双绕组变压器电力变压器多数是双绕单绕组变压器如自耦变压器按变压器结构型式分类壳式变压器心式变压器153131变压器的构造工作原理功能变压器的构造工作原理功能一变压器的基本构造一变压器的基本构造变压器的分分类三相变压器多相变压器如六相十二相等单相变压器按变压器冷却方式和冷却介质分类油浸式变压器用油冷却干式变压器用空气冷却163131变压器的构造工作原理功能变压器的构造工作原理功能二变压器的工作原理二变压器的工作原理变压器原理图173131变压器的构造工作原理功能变压器的构造工作原理功能二变压器的工作原理二变压器的工作原理1变压器空载运行原边接交流电源副边开路
10
3.1 变压器的构造、工作原理、功能
一、变压器的基本构造
绕组是变压器的电路部分。一般用绝缘材料漆 包的绝缘扁铜（铝）线或绝缘圆铜（铝）线绕制 而成。
输入电能端绕组称为一次绕组，简称一次侧， 或称原边绕组、原边；输出电能端绕组称为二次 绕组，简称二次侧，或称副边绕组、副边。电压 较高的绕组称为高压绕组，电压较低的绕组称为 低压绕组。
12
3.1 变压器的构造、工作原理、功能
一、变压器的基本构造
变压器的分类：
电力变压器：升压变压器、降压变压器、 配电变压器等。
按变 压器 用途 分类
特种变压器：整流变压器、电炉变压器等。 仪用互感器：电压互感器、电流互感器等。 自耦变压器（调压器）
试验用高压变压器
精选PPT
13
3.1 变压器的构造、工作原理、功能
电子线路：
大量使用各种规格的变压器来实现电压变换、 耦合电路、传递信号、阻抗匹配等。此外，还有 常用的自耦变压器、仪用变压器、互感器和各种 专用变压器（用于电焊、电炉、整流装置等）。
10
3.1 变压器的构造、工作原理、功能
一、变压器的基本构造
绕组是变压器的电路部分。一般用绝缘材料漆 包的绝缘扁铜（铝）线或绝缘圆铜（铝）线绕制 而成。
输入电能端绕组称为一次绕组，简称一次侧， 或称原边绕组、原边；输出电能端绕组称为二次 绕组，简称二次侧，或称副边绕组、副边。电压 较高的绕组称为高压绕组，电压较低的绕组称为 低压绕组。
12
3.1 变压器的构造、工作原理、功能
一、变压器的基本构造
变压器的分类：
电力变压器：升压变压器、降压变压器、 配电变压器等。
按变 压器 用途 分类
特种变压器：整流变压器、电炉变压器等。 仪用互感器：电压互感器、电流互感器等。 自耦变压器（调压器）
试验用高压变压器
精选PPT
13
3.1 变压器的构造、工作原理、功能
电子线路：
大量使用各种规格的变压器来实现电压变换、 耦合电路、传递信号、阻抗匹配等。此外，还有 常用的自耦变压器、仪用变压器、互感器和各种 专用变压器（用于电焊、电炉、整流装置等）。
电工与电气设备课件：变压器
磁通 的单位:韦[伯](Wb) 1Wb =1V·s
1.3 磁场强度
磁场强度H ：介质中某点的磁感应强度 B 与介质
磁导率 之比。 H B
磁场强度H的单位 ：安培/米（A/m)
9
上一页 下一页
安培环路定律（全电流定律）
Hdl I
I1 H
式中： H d l 是磁场强度矢量沿任意闭合
I2
线(常取磁通作为闭合回线)的线积分；
31
上一页 下一页
变压器的结构
绕组 绕组是变压器的电路部分，它是由铜或铝的绝缘 导线绕制而成。为了便于绝缘，低压绕组靠近铁 心柱，高压绕组套在低压绕组外面。
32
上Hale Waihona Puke 页 下一页变压器的结构油箱
油浸式变压器的器身浸在变压器油的油箱中。油是冷却介质，又 是绝缘介质。油箱侧壁有冷却用的管子（散热器或冷却器），对于强 迫油循环风冷变压器，电动泵从油箱顶部抽出热油送入散热器管簇中， 这些管簇的外表受到来自风扇的冷空气吹拂，使热量散失到空气中去， 经过冷却后的油从变压器油箱底部重新回到变压器油箱内。
34
变压器的结构
上一页 下一页
分接开关
变压器的结构
变压器常用改变绕组匝数的方法来调压。一般从变压器的高 压绕组引出若干抽头，称为分接头，用以切换分接头的装 置叫分接开关。分接开关分为无载调压和有载调压两种， 前者必须在变压器停电的情况下切换；后者可以在变压器 带负载情况下进行切换。分接开关安装在油箱内，其控制 箱在油箱外，有载调压分接开关内的变压器油是完全独立 的，它也有配套的油箱、瓦斯继电器、呼吸器。
BJ 磁场内磁性物质的磁化磁场
的磁感应强度曲线；
B0 磁场内不存在磁性物质时的
磁感应强度直线；
2024版年度《电工技术之变压器》PPT课件
《电工技术之变压器》PPT课件•变压器基本概念与原理•变压器绕组与铁芯设计•变压器运行特性分析•变压器保护、维护与故障诊断•变压器选型和应用领域探讨•总结回顾与拓展延伸目录CONTENTS01变压器基本概念与原理变压器定义及作用变压器定义变压器是一种利用电磁感应原理改变交流电压大小的电气设备。
变压器作用在电力系统中，变压器起到升降电压、匹配阻抗、安全隔离等作用，是实现电能传输和分配的重要设备。
变压器分类与结构变压器分类根据用途、结构、相数等，变压器可分为电力变压器、仪用变压器、整流变压器、特种变压器等。
变压器结构主要由铁芯、绕组、油箱、绝缘套管、分接开关等部分组成。
其中，铁芯和绕组是变压器的核心部件，负责电磁能量的转换。
工作原理及电磁感应现象工作原理变压器的工作原理基于电磁感应定律，通过原边绕组接入交流电源，产生交变磁通，进而在副边绕组中感应出电动势，实现电压的变换。
电磁感应现象当磁铁穿过闭合导体回路时，回路中会产生感应电流，这就是电磁感应现象。
变压器中的电磁感应现象是通过铁芯中的磁通与绕组之间的相对运动来实现的。
额定值与主要技术参数额定值变压器的额定值包括额定电压、额定电流、额定容量等，是变压器设计和运行的重要依据。
主要技术参数包括空载损耗、负载损耗、短路阻抗、温升等，这些参数反映了变压器的性能和经济指标，是评价和选择变压器的重要依据。
02变压器绕组与铁芯设计绕组类型选择及布置方式绕组类型包括层式绕组、饼式绕组、螺旋式绕组等，根据变压器容量、电压等级和绝缘要求等因素进行选择。
布置方式绕组在铁芯上的布置方式有同心式、交叠式等，同心式绕组各层线圈的节距相等，便于绕制和绝缘处理；交叠式绕组则具有更好的机械强度和散热性能。
通常采用高导磁率的硅钢片，以降低铁损和发热量，提高变压器效率。
铁芯材料铁芯结构制造工艺包括心式结构和壳式结构两种，心式结构适用于小容量变压器，壳式结构则适用于大容量变压器。
包括剪切、冲压、叠装、焊接等工序，要求精度高、质量稳定。

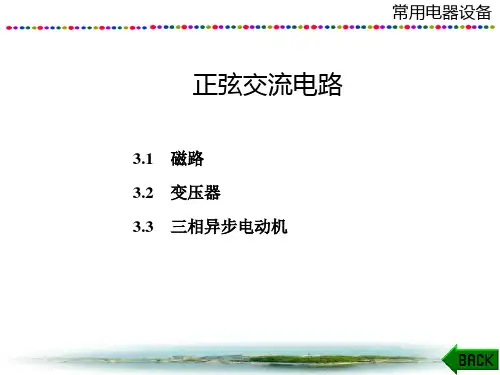

电工与电子技术课件：常用电器设备
常用电器设备
（2） 相对磁导率。 实验测得真空中的磁导率为 μ0=4π×107 H/m。
空气、 木材、 纸、 铝等非磁性材料的磁导率与真空磁导 率近似相等， 即μ≈u0。 某物质的磁导率μ与真空磁导率μ0的比 值称做该物质的相对磁导率， 用μr表示， 即μr=μ/μ0。 由此可 知， 非磁性材料的μr≈1。
常用电器设备
3. 图3.5就是单相变压器的一种磁路。 它由同一种材料组成， 且各段铁心的横截面积相等， 这种磁路称为均匀磁路。 计算 这种磁路时， Φ=NI/RM， 其中RM为均匀磁路的磁阻。 如 图3.6所示， 假若磁路中有一很短的空气隙L0， 于是磁路就由 铁心和空气隙两种物质组成， 这种磁路称为不均匀磁路。
为磁场强度， 用H表示。 它与磁感应强度的关系是
B=μH
HB
(3-4)
这样， 式（3-2）、 式（3-3）就变为如下形式：
环形线圈半径为R的闭合回线上各点的磁场强度为
H NI NI
(3-5)
2πR L
通电长直导线周围点A的磁场强度为
常用电器设备
I
H
(3-6)
2πRA
式（3-5）、 式（3-6）表明， 磁场强度的大小只取决于 励磁电流以及导线的几何形状、 匝数及位置， 而与磁介质的 性质无关。
矢量式为
i1N1+i2N2=i0N1
(3-12)
I1N1+I2N2=I0N1
(3-13)
常用电器设备
因为I0很小， 当变压器在满载（额定负载）或接近于满载的情 况下运行时， 激磁磁势I0N1比原边磁势I1N1或副边磁势I2N2小 得多， 可以忽略不计， 故式(3-13)可简化为
I1N1+I2N2≈0 或
