旋转式压片机常见故障及解决方法
- 格式:doc
- 大小:34.50 KB
- 文档页数:5
压片机冲模介绍和常见问题解决方案片剂是应用最广泛的剂型,片剂生产中,模具造成片剂质量问题的因素有很多。
压片机冲模又是最常用的片剂设备压片机上不可缺少的一种附件。
压片机选购之后如何正确地选择合适的冲模也是一件十分重要的工作,在日常不少片剂药厂因冲模选择不当而导致所购的压片机不能正常使用。
使用最新的CAD/CAM技术,选择高级的合金钢材、卓越的热处理技术以及科学的检测手段来生产各式压片机冲模。
下面分别论述压片机模具介绍和常见问题解决方案。
1. 冲模的种类冲模的种类繁多,但我们可以根据所使用设备的不同,材料的不同,标准的不同,形状的不同而加以区分:1.1 按使用的设备不同,有单冲压片机冲模、旋转式压片机冲模、花篮式压片机冲模以及压力机冲模;1.2 按制造的材料不同,有合金钢冲模、硬质合金冲模、陶瓷冲模、镀铬、镀钛冲模;国产冲模最常见的合金钢材料为:GCr15,Crl2MoV,CrWuMn,9Mn2V,9CrSi;进口冲模最常见的材料为:A2、O1、S1、S7、PHG.S、PHG-P。
1.3 按标准不同,有ZP标准(GB12253.90)冲模、IPT国际标准冲模、EU标准冲模以及各种非标准的专用压片机冲模及电池环冲模;(高速压片机冲模的标准JB/T20080.1-2006(T系列))另外,压片机冲模因其标准及机器款式不同,有单冲压片机冲模和旋转压片机冲模之分。
单冲压片机和旋转式压片机的冲模根据规格、直径大小、片剂形状的不同又可分为圆形冲模和异形冲模。
圆形冲模:浅弧圆冲、深弧圆冲、斜平圆冲、纯平圆冲异形冲模:除圆形以外的几何形状,诸如椭圆形、键形(胶囊形)、三角形等具体需要什么样的冲模,均可根据需方要求定做。
2.冲模的材料2.1 GrCr15 轴承钢;一般使用轴承钢的大多数是70-80年底的低速压片机,这类压片机主要是精度不搞,旋转速度不快,模具的尺寸精度也不高,容易加工。
目前使用这样的设备在国内体量还是满大的,主要压中药的,因为中药有不同程度上对模具有腐蚀,模具的经常需要更换,在上海的崇明县有专门生产低速模具的厂家,约10多家左右,价格也是非常便宜30-35每副。
压片机常见问题及解决办法压片机是指将颗粒或粉状物料置于模孔内由冲头压制成片剂的机器。
但在压片的生产过程中,经常有用户反映压片的结果不顺利的情况。
下面,笔者列出两种压片常见的问题,以及相应的解决办法。
松片现象据悉,药物粉碎细度不够、纤维性或富有弹性药物或油类成分含量较多而混合不均匀会导致松片现象。
可将药物粉碎过100目筛、选用黏性较强的黏合剂、适当增加压片机的压力、增加油类药物吸收剂充分混匀等方法加以克服。
黏合剂或润湿剂用量不足或选择不当,使颗粒质地疏松或颗粒粗细分布不匀,粗粒与细粒分层。
可选用适当黏合剂或增加用量、改进制粒工艺、多搅拌软材、混均颗粒等方法加以克服。
颗粒含水量太少,过分干燥的颗粒具有较大的弹性、含有结晶水的药物在颗粒干燥过程中失去较多的结晶水,使颗粒松脆,容易松裂片。
故在制粒时,按不同品种应控制颗粒的含水量。
如制成的颗粒太干时,可喷入适量稀乙醇(50%—60%),混匀后压片。
业内表示,压片过程中发生松片现象可能还与药物本身的性质有关。
例如,密度大压出的片剂虽有一定的硬度,但经不起碰撞和震摇;颗粒的流动性差,填入模孔的颗粒不均匀;或者有较大块或颗粒、碎片堵塞刮粒器及下料口时,影响填充量。
此外,压片机械也会影响压片的效果。
如果压力过小,多冲压片机冲头长短不齐,车速过快或加料斗中颗粒时多时少。
可通过调节压力、检查冲模是否配套完整、调整车速、勤加颗粒使料斗内保持一定的存量等方法克服。
裂片现象片剂受到震动或经放置时,有从腰间裂开的称为腰裂;从顶部裂开的称为顶裂,腰裂和顶裂总称为裂片。
药物本身弹性较强、纤维性药物或因含油类成分较多。
可加入糖粉以减少纤维弹性,加强黏合作用或增加油类药物的吸收剂,充分混匀后压片。
黏合剂或润湿剂不当或用量不够,颗粒在压片时粘着力差。
颗粒太干、含结晶水药物失去过多造成裂片,解决方法与松片相同。
有些结晶型药物,未经过充分的粉碎。
可将此类药物充分粉碎后制粒。
细粉过多、润滑剂过量引起的裂片,粉末中部分空气不能及时逸出而被压在片剂内,当解除压力后,片剂内部空气膨胀造成裂片,可筛去部分细粉与适当减少润滑剂用量加以克服。

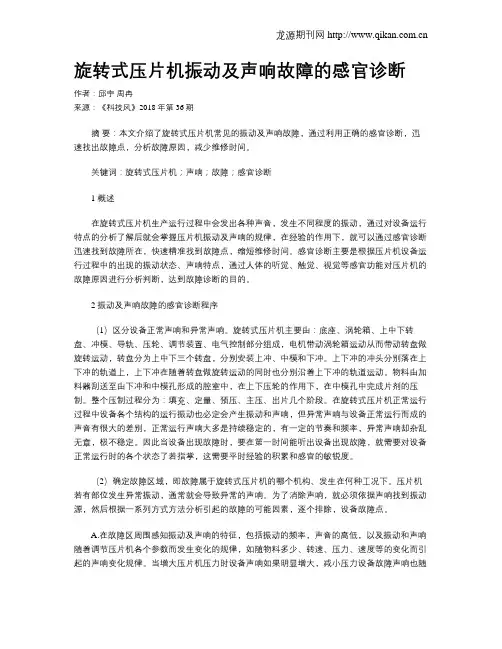

旋转式压片机振动及声响故障的感官诊断作者:邱宇周冉来源:《科技风》2018年第36期摘要:本文介绍了旋转式压片机常见的振动及声响故障,通过利用正确的感官诊断,迅速找出故障点,分析故障原因,减少维修时间。
关键词:旋转式压片机;声响;故障;感官诊断1 概述在旋转式压片机生产运行过程中会发出各种声音,发生不同程度的振动,通过对设备运行特点的分析了解后就会掌握压片机振动及声响的规律,在经验的作用下,就可以通过感官诊断迅速找到故障所在,快速精准找到故障点,缩短维修时间。
感官诊断主要是根据压片机设备运行过程中的出现的振动状态、声响特点,通过人体的听觉、触觉、视觉等感官功能对压片机的故障原因进行分析判断,达到故障诊断的目的。
2 振动及声响故障的感官诊断程序(1)区分设备正常声响和异常声响。
旋转式压片机主要由:底座、涡轮箱、上中下转盘、冲模、导轨、压轮、调节装置、电气控制部分组成,电机带动涡轮箱运动从而带动转盘做旋转运动,转盘分为上中下三个转盘,分别安装上冲、中模和下冲。
上下冲的冲头分别落在上下冲的轨道上,上下冲在随着转盘做旋转运动的同时也分别沿着上下冲的轨道运动。
物料由加料器刮送至由下冲和中模孔形成的腔室中,在上下压轮的作用下,在中模孔中完成片剂的压制。
整个压制过程分为:填充、定量、预压、主压、出片几个阶段。
在旋转式压片机正常运行过程中设备各个结构的运行振动也必定会产生振动和声响,但异常声响与设备正常运行而成的声音有很大的差别,正常运行声响大多是持续稳定的,有一定的节奏和频率,异常声响却杂乱无章,极不稳定。
因此当设备出现故障时,要在第一时间能听出设备出现故障,就需要对设备正常运行时的各个状态了若指掌,这需要平时经验的积累和感官的敏锐度。
(2)确定故障区域,即故障属于旋转式压片机的哪个机构、发生在何种工况下。
压片机若有部位发生异常振动,通常就会导致异常的声响。
为了消除声响,就必须依据声响找到振动源,然后根据一系列方式方法分析引起的故障的可能因素,逐个排除,设备故障点。
目录第一章片剂与压片机的基本概念 (2)第二章压片机的基本结构 (5)第三章旋转式压片机介绍 (10)第四章高速旋转式压片机介绍 (13)第五章单冲压片机与旋转式压片机的比较 (17)第六章旋转式包芯压片机介绍 (22)第七章亚高速压片机的实用性与经济性 (26)第八章旋转式压片机的常见问题处理及维护保养 (32)片剂与压片机的基本概念撰稿人:田耀华发布时间:2009年6月12日阅读次数:9861片剂的基本概念片剂可定义为用压制或模制的方法制成的含药物的固体制剂,用稀释剂,也可不用。
从19世纪后叶开始片剂已经广泛使用并一直深受欢迎,到19世纪末随着压片设备的出现和不断改进,片剂的生产和应用得到了迅速的发展。
近十几年来,片剂生产技术与机械设备方面也有较大的发展,如沸腾制粒、全粉末直接压片、半薄膜包衣、新辅料、新工艺等。
总之,目前片剂已成为品种多、产量大、用途广,使用和贮运方便,质量稳定剂型之一,片剂在中国以及其他许多国家的药典所收载的制剂中,均占1/3以上,可见应用之广。
1.1片剂的特点1.1.1片剂的优点(1)一般情况下片剂的溶出速率及生物利用度较丸剂好;(2)剂量准确,片剂内药物含量差异较小;(3)质量稳定,片剂为干燥固体,且某些易氧化变质及潮解的药物可借包衣加以保护,所以光线、空气、水分等对其影响较小;(4)携带、运输、服用较方便;(5)机械化生产,产量大,成本低,卫生标准也容易达到。
1.1.2片剂的缺点(1)片剂中药物的溶出速率较散剂及胶囊剂为慢,其生物利用度稍差些;(2)儿童和昏迷病人不易吞服;(3)含挥发性成分的片剂贮存较久时含量下降。
1.2片剂的分类片剂的分类按给药途径,结合制备与作用分类如下。
1.2.1内服片其是应用最广泛的一种,在胃肠道内崩解吸收而发挥疗效。
(1)压制片(素片):指药物与赋形剂混合后,经加工压制而成的片剂,一般不包衣的片剂多属此类,应用最广。
如安胃片,参茸片等。
(2)包衣片:指压制片(常称为片芯)外面包有衣膜的片剂,按照包衣物料或作用的不同,可分为糖衣片、薄膜衣片、肠溶衣片等。

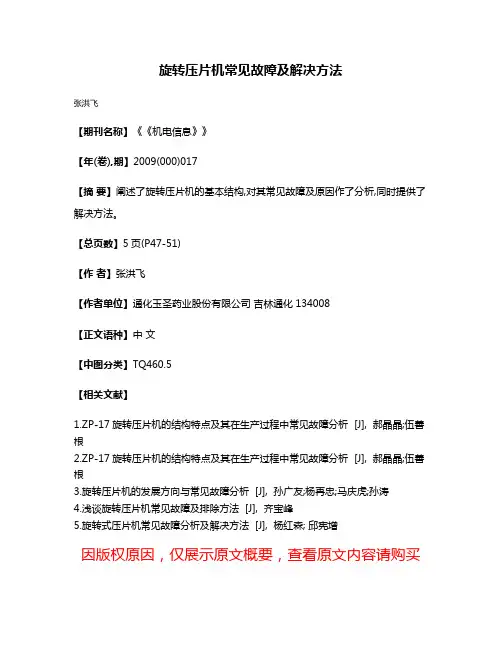

旋转压片机常见故障及解决方法
张洪飞
【期刊名称】《《机电信息》》
【年(卷),期】2009(000)017
【摘要】阐述了旋转压片机的基本结构,对其常见故障及原因作了分析,同时提供了解决方法。
【总页数】5页(P47-51)
【作者】张洪飞
【作者单位】通化玉圣药业股份有限公司吉林通化134008
【正文语种】中文
【中图分类】TQ460.5
【相关文献】
1.ZP-17旋转压片机的结构特点及其在生产过程中常见故障分析 [J], 郝晶晶;伍善根
2.ZP-17旋转压片机的结构特点及其在生产过程中常见故障分析 [J], 郝晶晶;伍善根
3.旋转压片机的发展方向与常见故障分析 [J], 孙广友;杨再忠;马庆虎;孙涛
4.浅谈旋转压片机常见故障及排除方法 [J], 齐宝峰
5.旋转式压片机常见故障分析及解决方法 [J], 杨红森; 邱宪增
因版权原因,仅展示原文概要,查看原文内容请购买。

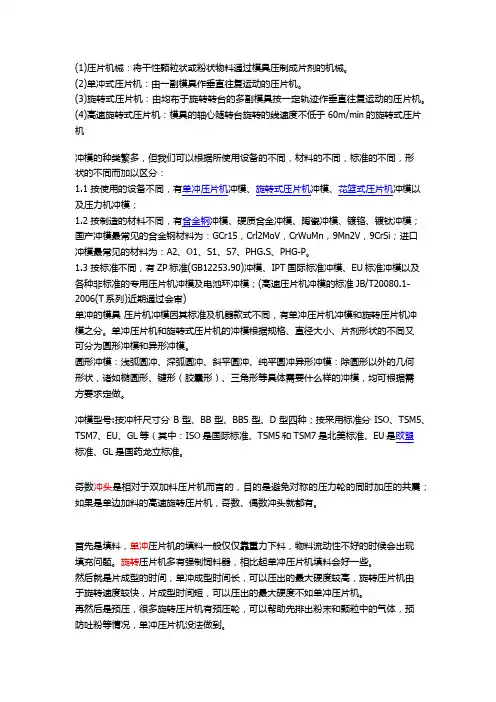

(1)压片机械:将干性颗粒状或粉状物料通过模具压制成片剂的机械。 (2)单冲式压片机:由一副模具作垂直往复运动的压片机。 (3)旋转式压片机:由均布于旋转转台的多副模具按一定轨迹作垂直往复运动的压片机。 (4)高速旋转式压片机:模具的轴心随转台旋转的线速度不低于60m/min的旋转式压片机
冲模的种类繁多,但我们可以根据所使用设备的不同,材料的不同,标准的不同,形状的不同而加以区分: 1.1 按使用的设备不同,有单冲压片机冲模、旋转式压片机冲模、花篮式压片机冲模以及压力机冲模; 1.2 按制造的材料不同,有合金钢冲模、硬质合金冲模、陶瓷冲模、镀铬、镀钛冲模;国产冲模最常见的合金钢材料为:GCr15,Crl2MoV,CrWuMn,9Mn2V,9CrSi;进口冲模最常见的材料为:A2、O1、S1、S7、PHG.S、PHG-P。 1.3 按标准不同,有ZP标准(GB12253.90)冲模、IPT国际标准冲模、EU标准冲模以及各种非标准的专用压片机冲模及电池环冲模;(高速压片机冲模的标准JB/T20080.1-2006(T系列)近期通过会审) 单冲的模具 压片机冲模因其标准及机器款式不同,有单冲压片机冲模和旋转压片机冲模之分。单冲压片机和旋转式压片机的冲模根据规格、直径大小、片剂形状的不同又可分为圆形冲模和异形冲模。 圆形冲模:浅弧圆冲、深弧圆冲、斜平圆冲、纯平圆冲异形冲模:除圆形以外的几何形状,诸如椭圆形、键形(胶囊形)、三角形等具体需要什么样的冲模,均可根据需方要求定做。
冲模型号:按冲杆尺寸分B型、BB型、BBS型、D型四种;按采用标准分ISO、TSM5、TSM7、EU、GL等(其中:ISO是国际标准、TSM5和TSM7是北美标准、EU是欧盟标准、GL是国药龙立标准。
奇数冲头是相对于双加料压片机而言的,目的是避免对称的压力轮的同时加压的共震;如果是单边加料的高速旋转压片机,奇数、偶数冲头就都有。

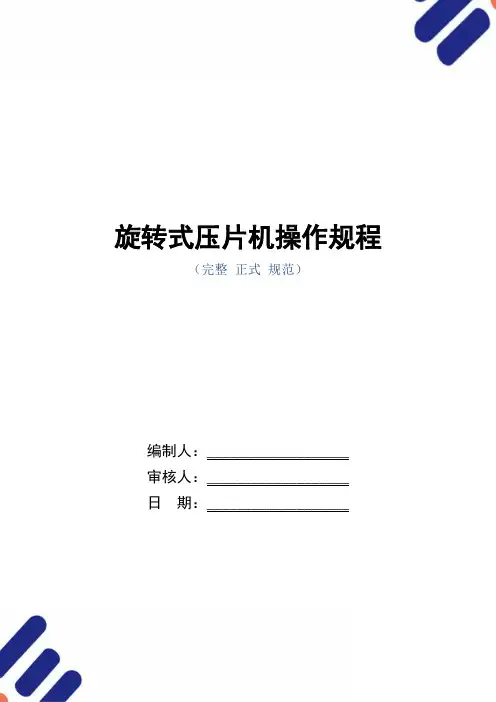

旋转式压片机操作规程(完整正式规范)编制人:___________________审核人:___________________日期:___________________旋转式压片机操作规程·目的建立ZP35D型旋转式压片机操作规程, 规范该设备的使用操作, 保证设备正常安全运转, 确保产品质量符合工艺要求。
·范围本标准适用于ZP35D型旋转式压片机的使用操作。
·责任生产部、设备部、生产车间设备操作人员·内容1.用途、性能1.1用途本机是一种旋转连续式压片机, 适用于含粉量(100目以上)不超过10%的颗粒状原料压制成各种开头片剂的制药机械设备。
本机不适用于半固体、潮湿粉末和无颗粒极细粉末的压制。
1.2主要技术参数:转台冲模数35付最大工作压力60千牛最大压片直径13毫米最大充填深度15毫米最大片厚6毫米生产能力6—15万片/小时主机电动机功力4千瓦副机电动机功力0.37千瓦主机净重1800公斤付机净重68公斤主机(长×宽×高)980×1240×1690毫米附机(长×宽×高)500×500×840毫米2.结构、原理2.1结构和性能特征2.1.1本要采用变频电机调速, 通过同步带轮带动蜗杆蜗轮传动从而使转台旋转。
转台旋转带动35付冲模作顺时针运转。
每付冲模通过上、下导轨及压轮等机构组成加料、充填、压片及出片等压片过程。
2.1.2本机的压力、充填、片厚和转速均可调节, 所有的调节手轮均在机器的正面, 并有操作面板指示说明。
操作简单, 维修方便。
2.1.3 ZP35D压片机的驱动机构与压制室是完全隔离的, 为确保片剂符合GMP要求。
在片剂压制室均采用无毒、无蚀的不锈钢板将它与其它部分隔离。
四周均有密封装置, 防止与外界产生交差污染。
2.1.4上压轮设有卸荷装置, 其压力可以调整, 当冲杆的工作压力超过预先设置的压力时, 则通过弹簧的压缩来卸荷, 并由蜂鸣器发出声光信号, 机器即刻停转, 以防止机件损坏。
压片时可能发生的问题及解决办法1.高速压片过程常发生问题概述在压片过程中常常会遇到各种各样的小问题,如颗粒松紧、干湿不当、或因空气中湿度过高、或压片机不正常如重头和模圈磨损等原因产生粘冲与吊冲、表面斑点、片重差异超限、叠片、麻面等情况。
而就是这些细节,往往能影响产品的质量水准。
下面将从实际经验出发,针对片剂生产中出现的问题,分析其产生的原因,并给出详实的解决办法,希望能给大家提供参考。
2.问题及解决办法2.1粘冲与吊冲压片时片剂表面细粉被冲头和冲模黏附,致使片面不光滑、不平整有凹痕,刻字冲头更容易发生粘冲现象。
吊冲边的边缘粗糙有纹路。
产生的原因及相应对策有几点:(1)颗粒含水量过多、含有引湿性易受潮的药物、操作室温度与湿度过高易产生粘冲。
应注意适当干燥,降低操作室温度、湿度,避免引湿性药物受潮等。
(2)润滑剂用量过少或混合不匀、细粉过多。
应适当增加润滑剂用量或充分混合,解决粘冲问题。
(3)冲头表面不干净,有防锈油或润滑油、新冲模表面粗糙或刻字太深有棱角。
可将冲头擦净、调换不合规格的冲模或用微量液状石蜡擦在刻字冲头表面使字面润滑。
此外,如因为机械发热而造成粘冲时应检查原因,检修设备。
(4)冲头与冲模配合过紧造成吊冲。
应加强冲模配套检查,防止吊冲。
(5)有些药物容易粘冲。
开始压片时可加大压力并适当增加些润滑剂,待冲头发热粘冲现象可被改善。
2.2 片重差异超限片重差异超限指片重差异超过药典规定的限度。
产生的原因及相应对策有几点:(1)颗粒粗细分布不匀,压片时颗粒流速不同,致使填入模孔内的颗粒粗细不均匀,或粗细相差太大,下料时由于设备抖动使粗细分层,从而填充时出现填充粗颗粒量多则片轻,细颗粒多则片重。
应将颗粒混匀或筛去过多细粉。
如不能解决时,则应重新制粒。
(2)如有细粉黏附冲头而造成吊冲时,可使片重差异幅度较大,此时下冲转动不灵活。
应及时检查,拆下冲模,擦净下冲与模孔。
(3)颗粒流动性不好,流入模孔的颗粒量时多时少,引起片重差异过大而超限。
1.适用范围:本标准适用于ZP-35D旋转式压片机的使用、维护检修。
2.职责:操作人员:严格按本规程操作设备,并进行日常维护工作。
检修人员:及时排除设备故障,并做好定期维护检修工作。
QA现场监控员:负责检查本SOP的执行情况。
3.内容:3.1 工作原理ZP-35D旋转式压片机是一种全自动旋转,变频调速、连续压片的机器,主要用于制药工业的片剂制造,适用与含粉量(100目以上)不超过10%的颗粒状原料的压制ZP-35D旋转式压片机由电动机通过齿形带连接涡轮蜗杆传动,涡轮与主轴,转台呈刚性联接,通过转台的旋转,带动35副冲模作顺时针运转,当冲模通过流栅式加料器,上下导轨及上下亚轮等机构形成加料、充填、压片及出片等连续制片的工艺过程。
3.2 主要技术参数:●转台冲模数:35付●最大工作压力:80kn●最大压片直径:13mm●最大压片厚度:6mm●最大填充深度:15mm●最大产量:1.51万片/h●转台工作直径:420mm●转台转速:14-36r/min●冲模直径:26mm●中模高度:22mm●上下冲杆直径:22mm●上下冲杆长度:115mm●总功率:4kw3.1.1.冲模的安装和调整3.1.1.1.冲模安装前,应将转盘的工作面,上下模孔,中模孔和所需安装的冲模逐件擦拭干净。
打开机器左、右侧下方门板,观察片厚调节表牌上片厚指示应调节在刻度3上,如不符,可用调节手轮调整,并恢复左、右门板位置。
然后,依次打开在机器后面的窗板,旋松出片嘴固定螺栓,卸下出片嘴,在打开下部的后门板,并将压片室台面板两侧不锈钢六角螺钉旋去,用钥匙开启后抽出台面板。
3.1.1.2.冲模的安装将转台上中模紧固螺钉逐个旋出转台外园面1毫米左右(勿使中模装入时与螺钉头部碰擦为宜),中模与孔是过渡配合,装入时较紧,故中模须放平。
此时,将嵌舌翻上,将打棒穿入上冲孔,用手锤轻轻敲入中模,并以中模平面不高出转台平面为合格,然后将螺钉固紧。
3.1.1.3. 上冲杆安装上轨道的嵌舌仍往上翻起,可在冲杆尾部涂少许植物油,然后将上冲杆插入转台上冲孔内,用手指旋转冲杆,并上、下滑动应灵活自如,检查冲模质量是否符合要求。
压片机使用规范一、用途说明和使用范围1、本机是根据生产用自动旋转、连续压片的压片机微型化的机器,它主要用与制药、化工、食品、电子等工业部门工艺研究,确认颗粒状原料能否压制成片剂的重要设备。
2、本机适用于能压制成片剂(本机压力范围内)的。
而且含粉量(100目以上)不超过10%的颗粒状原料的压制。
3、本机适用于压制4~12毫米的圆形、异形和刻字片剂。
4、本机不适用于半固体、潮湿颗粒、低熔点易吸潮原料和无颗粒的粉末压片。
二、工作原理与主要结构1、转台结构:转台是本机工作的主要执行件。
有上、下轴承组件、主轴、转台等主要零件构成。
转台的周围上均匀分布付冲模,转台与主轴间由平键传递扭距。
主轴支承在轴承上,由蜗轮副传动,花键连接,转动主轴,使转台旋转工作。
2、轨道机构:轨道有上轨道和下轨道组成的圆柱凸轮和平面凹轮,是上、下冲杆运动的轨迹。
上轨道由上冲上行轨、上冲下行轨、上冲上平行轨、上冲下平行轨压下路轨等多块轨道组成。
它们分别紧固在上轨道盘上。
下轨道由下冲上行轨、下冲上行轨和充填挥组成。
它们分别安装在下轨道座上。
3、充填调节装置:充填调节用于调节片剂重量。
充填调节机构装置在主体的内部,在主体平面上可观察到月形的充填轨,它由螺旋的作用而上升或下降来控制充填量,转动圆盘调节时,顺时针充填量减少,反之加大。
4、片厚(压力)调节装置:通过调节下压轮上下来调节片厚(压力)。
下压轮装在主体的槽内,它套在偏心轴上,外端连接在手轮上,当外部手轮调节时,偏心轴带动压轮上升或下降,即调节片厚(压力),借以控制片剂的厚度和硬度。
上压轮上下调节也可作为调节装置,但在一般情况下不调。
5、加料装置:该装置由加料斗、调节螺钉、加料器等组成。
加料器为月形栅式加料器,它安装在转台上。
加料器与转台工作面间隙及料斗的高度根据颗粒的流动性进行调节。
6、传动装置:该机的传动部分是由电动机、同步带轮及蜗轮减速箱、试车手轮等组成。
电动机安装在底版的电机座上,电机启动后,通过一对同步皮带将动力传递到减速蜗轮幅上。
文件制修订记录目的:建立ZP-35D旋转式压片机维修操作规程,规范ZP-35D旋转式压片机标准操作程序。
范围:适用于ZP-35D旋转式压片机。
责任:工程部内容:第一部分维修程序1.设备维修分为故障维修和计划维修。
1.1.故障维修是在设备发生故障时,进行的紧急维修,应及时抢修,不误生产;在接到通知后,立即出动。
1.2.计划维修是按照设备运行磨损情况,在生产间歇时间,进行维修;计划维修分小修、中修、大修。
2.工程部在接到故障通知或计划时,开出维修通知单,安排维修人员进行维修。
3.维修人员在接到维修通知单后,立即进行维修。
洁净区的设备维修,不得带进工具,应使用洁净区内的工具;如确实需要外带工具,应经清洁处理后,从传递箱递进。
4.维修应按有关规程进行维修,维修结束应试运行,确认运行正常,交付车间及该设备操作人员,双方办理交接手续,并签名。
5.维修人员向工程部交回已签名的工作单,并作维修记录。
第二部分设备的结构与操作1.结构与原理本机由电动机通过同步齿轮形带联结构蜗旋传动,蜗轮与主轴,转台呈刚性联结,即通过转台的旋转,带动35付冲模作顺时针运转。
当每付冲模通过流栅式加料器,上下轨导及上、下压轮等机构而形成加料、充填、压片及出片等加续制片的工艺过程。
本机外围罩彀为全封闭式,均由奥式体不锈钢板制成(见附备),内部压制室台面及片剂压制流道均用不锈钢制造,全易于清理无死角,装的透明玻璃的窗板,能清楚观察压片的工作状态。
机器下方的侧门能方便地全部打开,便于内部清理、维修和保养。
本机的片后调节、充填调节手轮均布局在正面,其电器操作面板亦在正下方,采用变频调速、转动平稳、安全准确。
上压轮的安全卸荷装置使工作压力设定可随意调整(机器顶部有可能开启手孔),当冲杆的工作压力超过设定值时,则通过平衡弹簧的位移,使上压轮让开上冲杆,并由峰鸣器发出声光信号。
机器随即自动停车,以防止冲杆超压、断裂。
传动系统密封在机器主体下方的油箱中,是完全分隔的独立部件,亦不会有相互污染,又使传动蜗轮浸润在油池中,易散热且耐磨,提高了传动付的工作奉命。

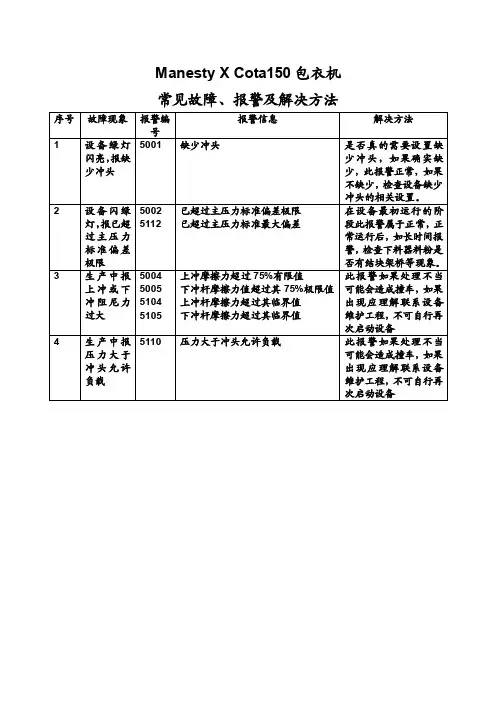

旋转式压片机常见故障及解决方法 旋转式压片机是制药企业的主要生产设备之一,由于压片机在生产过程中高速运行,一旦出现故障将严重影响产品产量和质量。所以操作人员和维修人员必须经过培训,做到“四懂三会”, 1 旋转压片机的基本结构 旋转压片机主要由底座、蜗轮箱、转台、导轨、压轮、加料、调节、电器及外围部分组成。 其工作原理:转盘在动力传动装置的带动下顺时针( 俯视 )旋转,颗粒原料靠自重从加料斗中下落到加料靴(加料器)所框定的中模里,由加料靴(加料器)刮平后,通过上、下压力轮挤压上下冲头,把颗粒原料压制成片,然后经出片装置出片,转盘每转动一周经过两次充填、加压、出片。 2 压片机常见故障分析及解决方法 2.1设备调试、维修的10项原则 在日常生产和压片机的调试与维修工作中,常会遇到一些机械、电器故障,我们可以从机械、电器、辅机等若干方面来加以分析,并通过分析找到相应的解决方法。维修、调试前的分析非常重要,无目的的拆卸往往会破坏压片机的公差参数,导致设备加工精度下降。人们在实践中总结了设备调试、维修的10项原则,对压片机的维修、调试也很适用。 2.1.1先动口再动手 对于发生故障的压片机,不应急于动手拆卸,应先询问设备操作人员,产生故障的前后经过及故障现象。对于生疏的设备,还应先熟悉其原理和结构特点,遵守相应规则。拆卸前要充分熟悉每个部件的功能、位置、连接方式以及与周围其他部件的关系,在没有结构图纸的情况下,应一边拆卸,一边画草图,并记上标记。 2.1.2先外部后内部 应先检查设备各部件有无明显裂痕、缺损,了解其故障及维修史,然后再对设备内部进行检查。拆卸前应先排除周边的故障因素,确定故障点后才能拆卸,否则,盲目拆卸可能将设备越修越坏。 2.1.3先机械后电气 只有在确定机械零件无故障后,再进行电气方面的检查。检查电路故障时,应利用检测仪器寻找故障部位,确认无接触不良故障后,再有针对性地查看线路与机械的运作关系,以免误判。 2.1.4先静态后动态 在设备未启动时,判断设备主要部件是否良好,从而判定故障的所在。通过手工盘车、通电点动,看各机构运动状态,听设备运行声,测各测量点参数,判断故障点,最后进行维修。 2.1.5先清洁后维修 对污染较重的设备,先对其进行清洁,检查外部控制键是否失灵。特别是生产中药制剂的设备,许多故障都是由脏污及导电粉尘引起的,一经清洁故障往往会自动排除。 2.1.6先电源后设备 电源部分的故障率在整个故障设备中占的比例很高,所以先检修电源往往可以事半功倍。 因机构、部件、装配质量或辅助设备故障而引起的故障,一般占常见故障的50%左右。电气设备的特殊故障多为软故障,要靠经验和仪表来测量和维修。 2.1.8先外围后主机 特别是电器部件,先不要急于更换损坏的电气部件,在确认外围设备电路正常时,再考虑更换损坏的电气部件。 2.1.9先手工盘车再点动试车 检修、调试结束时,必须先进行手工盘车,确定没有障碍时才可以进行试运行。这是设备维修、调试、运行的基本规则。 2.1.10员工先培训后上岗 压片机对操作者的素质、工作环境iJ 培训机会。 2.2压片机常见故障分析及解决方法 2.2.1 机械部分 旋转压片机机械部分常见的故障易发生在转台、导轨、压轮、调节(压力调节、充填调节)、加料、过载保护、减速箱以及冲模具等几个部分。 2.2.1.1 转台部分旋转压片机的转台是一圆形盘,各冲杆孔和中模孔均匀分布在周边,如图2所示。当其在主轴的带动下作旋转运动时,各冲杆沿曲线导轨上下运动,从而完成压片过程。转台是压片机的主要工作部件,在连续的工作过程中,其常见故障的分析及解决方法: (1)冲杆孔或中模孔经长期磨损造成两孔同轴度不符合要求:在使用过程中,冲杆与中模孔由于不同程度的磨损将可能出现不同轴现象,使冲杆上下移动摩擦阻力增大,严重时会导致无法正常压片。若磨损不是很严重可以通过用铰刀铰冲杆孔的办法来恢复其同轴度,而磨损严重时需更换转台。 (2)转台上移影响充填或出片:转台上移一般是由固定转台的锥度锁紧块松动所致,通过紧固锥度锁紧块可以解决。如果是紧固螺丝有问题要立即更换。 (3)中模顶丝松动导致中模上移,磨坏加料器:中模顶丝为易损件,长期使用磨损而起不到紧固中模的作用,应及时更换。 2.2.1.2 导轨部分 导轨是保证冲杆作曲线轨迹运动的重要部件,大多数故障是由润滑不到位引起的。其常见故障分析及解决方法: (1)导轨磨损:冲杆是在导轨上作曲线运动,并以滑动摩擦的方式进行正常工作的,所以导轨的磨损是最常见的维修故障之一。导轨分为上导轨和下导轨组件,冲杆与导轨磨损,轻者可以用油石研磨导轨恢复正常,磨损严重者只有更换导轨解决。 (2)导轨组件松动:导轨组件经连续工作可能出现松动现象,应及时紧固解决,并应注意使导轨过渡圆滑。 (3)下导轨过桥板磨损,致冲杆磨损导轨主体:下导轨过桥板是保护导轨主体的,若磨损,轻者用油石修复,磨损严重者只能更换解决。 2.2.1.3 压轮部分 压轮部分可分为上压轮与下压轮,也是调节药片压力、增加保护的装置。其常见故障分析及解决方法: 压轮磨损:压轮外圆磨损严重,会导致冲杆尾部阻力大,须重新更换压轮。当压轮内孔与压轮轴磨损严重时,也须更换压轮或压轮轴。另外,压轮轴有时会断裂变形,主要是由于承受压力过大所致,多数是因为物料难压而调节过度造成的,这时需更换压轮轴,调整物料,重新调节压力。 压轮轴轴承缺油或损坏:定期对压轮轴轴承进行润滑保养,出现损坏及时进行更换。 调节系统(压力调节、充填调节)调节系统包括压力调节系统和充填调节系统,常见故障分析及解决方法: (1)调节失灵:一般情况下,调节失灵是手轮螺丝松动使手轮调节不起作用,或是调节蜗轮卡死所致,此时要检查调节手轮和蜗轮,并可以通过紧固螺丝、润滑转动蜗轮等措施解决。 (2)充填不稳,主要原因有:1)物料因素,制粒不均匀或物料流动性差;2)冲模具磨损造成片型不一或总高超差;3)料斗高度调节不当,加料器后面格栅填料不足;4)充填轨组件中的充填前轨磨损严重,产生跳冲,此时应更换充填轨组件;5)充填轨组件中升降杆磨损严重,导致调整间隙大而产生充填轨抖动,此时应更换充填轨组件;6)加料器底面磨损严重,造成加料器底面与转盘间隙不均匀;7)刮粉板磨损严重,导致刮粉效果差,此时应更换刮粉板;8)下冲吸尘效果差,产生塞冲。 片剂松散或片剂外观质量不好:片剂松散或外观质量不好,主要由压力偏小、颗粒不均匀、含水量偏低或物料成分不易压制造成,解决方法是调整压力手轮增加压力、调整颗粒及辅料成分,颗粒过干可喷75%的乙醇润湿。 (4)压片时机器振动有较大响声:压片时,机器有较大响声系由于两边压力不均衡造成,调整压力解决。 2.2.1.5 加料部分 加料部分包括加料器与料斗两部分,常出现的故障分析及解决方法: (1)漏粉:漏粉现象一般是由于加料器底面或刮粉板和转台平面间隙过大所致,调整加料器或刮粉板和转台平面的间隙将问题解决。刮粉器与转盘一定要有缝隙,一般用塞尺去测量。安装时螺丝禁锢,一定要平,以保证安装精度,防止间隙过大或过小而产生漏粉或磨坏旋转台,可以在固定时垫一张纸,紧固后抽出。 (2)溢料或料不足: 2.2.1.6 过载保护系统 过载保护系统常见故障分析及解决方法:报警频繁主要原因是压片压力超载或过载保护弹簧设定压力太小所致,解决方法是调节压力手轮,减小压力或增大过载保护弹簧设定压力。 2.2.1.7 减速箱 减速箱由蜗轮、蜗杆及箱体构成,其常见故障分析及解决方法:减速箱漏油主要由法兰盘螺钉松动或油封老化造成,解决方法是旋紧法兰盘螺钉或更换油封并涂密封胶。压片机模具部分 压片机在使用中经常要更换模具,磨具直接关系到产品的质量,许多设备故障是由模具更换调节不当引起的。压片机模具安装前,须切断压片机电源,拆下盖板、下冲上行轨、料斗、加料器。打开右侧门,将转台工作面、模孔和安装用的冲模逐渐清洗干净,并在中模及冲杆外,涂些植物油,将片厚调至5 mm以上位置。 (1)冲模安装:冲模安装前,必须切断电源,卸下料斗、加料器、前罩、前罩座、打开前门、安装过程中使用试车手轮盘车。具体安装如下:1)中模安装。旋松中模固紧螺钉(旋出转台外圆2 mm),但中模紧固螺钉头部不应露转盘外圆表面;用中模清理刀,清除中膜孔内污物;在中模外壁涂少许润滑油,将中膜放置在中膜孔上方对正,用手锤(铜质)先轻打,使中膜正确导入2/3深度,再加安装垫(胶板)重击使其到位;用尺检查中膜端面与中冲膜工作台面0~-0.05 mm;旋紧冲模固紧螺钉。2下冲安装。将下冲清理干净,涂油;右手持下冲插入下冲孔,左手按下压片,右手上推,使下冲进入中膜孔内;调整下冲顶柱,使下冲运动灵活,而不自由滑落。3上冲安装。将上冲杆清理干净,涂油;在导轨盘缺口处将上冲插入上冲孔即可。 (2)异形冲模的安装:1)中模安装。旋松中模紧固螺钉,但中模紧固螺钉头部不应露出冲盘端面;用中模清理刀,清除中模孔内污物;拆去上冲装卸轨及盖板,上冲用导向键定位,不能旋转,所以中模与上冲须同步安装。把上冲装入上冲孔,中模入模孔时需先套入上冲轻巧入中模孔,然后再用打棒将中模打入,以上冲为导杆轻打使中模导入中模孔2/3时,再用中模打棒(铜质)重击,使其到位。再用上冲试认模,如正常,将上冲装在导轨盘上即可。不正常则卸下中模重新安装;用刀口尺检查中模端面与中转盘工作台面0~-0.05 mm;旋紧冲模固紧组合。2)下冲安装。将下冲杆清理干净,涂油;右手持下冲插入下冲孔,左手按下压片,右手上推,使下冲进入中模孔内;调整顶柱,使之运动灵活,而不自由滑落(中模全部安装完毕后,应再检查一遍冲模固紧组合,确保中模紧固正常)。 (3)冲杆磨损:冲杆和导轨是压片机运动最频繁的部件,减少磨损的有效办法就是润滑。冲杆和导轨应每班检查润滑情况。用机械油润滑,每次加少许,防止污染。加油部位要按维护保养SOP进行维护,上冲、下冲及轨道这些重点加油部位,每班要加1~2遍。对于物料较涩、年度较大的品种,下班前应检查上下冲的活动情况。不易活动时要清洁模孔、冲模。压轮、轴承要定期加油。 (4)拉冲:压片机在正常压片时由于颗粒粘度的影响,使上下冲在运动中不能自由活动,称为拉冲(也叫吊冲)。压片机运转时出现拉冲会有异常声响,严重时冲头断裂,并将轨道撞坏。分析解决办法:1)调整室内的湿度,相对湿度控制在40%~60%;2)调整颗粒的粘度,把某些辅料换成吸湿剂或用乙醇制粒;3)冲杆与冲模孔间隙过大时要及时更换冲模,工作中要及时清理吸尘器。\ 电器部分 (1)开机后几分钟即停机:大多是因为压力过大使得过载保护,应将压力降低,重新启动。 (2)油泵不打油或供油太多:油泵不打油使轨导、冲杆等部位得不到润滑,打油过多将污染药片,其原因大多是因为变频器参数设置问题,重新设置变频器参数,调整打油时间即可。 (3)辅助电源没电:多是因为线路问题,查线路解决。 (4)转速表、计数器不显示、按键失灵、面板坏、轴流风机坏、报警灯折断、灯泡坏、整流桥烧坏等。电器件故障有线路问题,须检查线路,电器件的损坏须更换解决。 2.2.3 辅机部分
