轴得设计、计算、校核以转轴为例,轴得强度计算得步骤为:一、轴得强度计算1、按扭转强度条件初步估算轴得直径机器得运动简图确定后,各轴传递得P与n为已知,在轴得结构具体化之前,只能计算出轴所传递得扭矩,而所受得弯矩就是未知得。
这时只能按扭矩初步估算轴得直径,作为轴受转矩作用段最细处得直径dmin,一般就是轴端直径。
根据扭转强度条件确定得最小直径为:(mm)式中:P为轴所传递得功率(KW)n为轴得转速(r/min)Ao为计算系数,查表3若计算得轴段有键槽,则会削弱轴得强度,此时应将计算所得得直径适当增大,若有一个键槽,将d min增大5%,若同一剖面有两个键槽,则增大10%。
以dmin为基础,考虑轴上零件得装拆、定位、轴得加工、整体布局、作出轴得结构设计。
在轴得结构具体化之后进行以下计算。
2、按弯扭合成强度计算轴得直径l)绘出轴得结构图2)绘出轴得空间受力图3)绘出轴得水平面得弯矩图4)绘出轴得垂直面得弯矩图5)绘出轴得合成弯矩图6)绘出轴得扭矩图7)绘出轴得计算弯矩图8)按第三强度理论计算当量弯矩:式中:α为将扭矩折合为当量弯矩得折合系数,按扭切应力得循环特性取值:a)扭切应力理论上为静应力时,取α=0、3。
b)考虑到运转不均匀、振动、启动、停车等影响因素,假定为脉动循环应力,取α=0、59。
c)对于经常正、反转得轴,把扭剪应力视为对称循环应力,取α=1(因为在弯矩作用下,转轴产生得弯曲应力属于对称循环应力)。
9)校核危险断面得当量弯曲应力(计算应力):式中:W为抗扭截面摸量(mm3),查表4。
为对称循环变应力时轴得许用弯曲应力,查表1。
如计算应力超出许用值,应增大轴危险断面得直径。
如计算应力比许用值小很多,一般不改小轴得直径。
因为轴得直径还受结构因素得影响。
一般得转轴,强度计算到此为止。
对于重要得转轴还应按疲劳强度进行精确校核。
此外,对于瞬时过载很大或应力循环不对称性较为严重得轴,还应按峰尖载荷校核其静强度,以免产生过量得塑性变形。
轴承的强度校核计算公式
一、轴承用语:
1、轴承内圈:指轴承支撑轴线的内圈件;
2、轴承外圈:指用于支持轴承内圈的外圈件;
3、受力轴:指轴承承受外力的轴;
4、滚道:指轴承滚子在轴承内圈和外圈之间所形成的滚动轨道;
5、滚子:指轴承滚动元件;
6、衬套:指轴承内圈和外圈之间的填料:
二、轴承强度校核计算:
(1)轴承内圈和外圈在受力轴上受外力的最大拉伸应力σ1(N/mm2):
σ1=(F1+F2)/(πD1)
其中,F1、F2为内圈和外圈所受力,D1为轴承内圈的直径;
(2)滚动轴承受力的滚子上的最大压应力σ2(N/mm2):
σ2=(F1-F2)/(πR2)
其中,R2为轴承滚子的半径;
(3)轴承滚道的最大摩擦应力σ3(N/mm2):
σ3=(F1-F2)/(π(D1+D2)/2)
其中,D2为轴承外圈的直径;
(4)衬套上的最大应力σ4(N/mm2):
σ4=(F1+F2)/(π(D2-D1)/2)
(5)轴承受力的最大轴向应力σ5(N/mm2):
σ5=(F1+F2)/ (πD2)
三、轴承强度校核:
1、轴承内圈和外圈的强度校核:应强度校核的内外圈应力σ1应≤轴承材料的抗拉强度σb;
2、滚子的强度校核:应强度校核的滚子应力σ2应≤轴承滚子材料的抗压强度σs;
3、滚道的强度校核:应强度校核的滚道应力σ3应≤轴承材料的抗摩擦强度σf;
4、衬套的强度校核:应强度校核的衬套应力σ4应≤衬套材料的抗压强度σc;
5、轴向应力的校核:应强度校核的轴向应力σ5应≤轴承材料的抗拉强度σb;
注:实际计算时,应考虑安全系数和轴承的容许变形等因素。
轴的强度校核方法轴是指承受转矩或轴向载荷的机械零件,其强度校核是为了保证轴在工作过程中不产生变形、断裂等失效情况,从而确保机械系统的可靠运行。
轴的强度校核方法可以分为理论计算方法和实验测试方法两类。
一、理论计算方法1.强度校核理论基础:强度校核的理论基础是材料力学和工程力学,其中最基本的理论是应力和应变的关系,即胡克定律。
按照强度校核的要求,轴的应力必须小于其材料的抗拉强度,即σ<σt。
其中,σ为轴上的应力值,σt为材料的抗拉强度。
2.强度校核方法:强度校核方法根据所受力的不同可以分为两类:弯曲强度校核和扭转强度校核。
-弯曲强度校核:弯曲强度校核是指轴在承受弯曲力矩时的强度校核。
轴在工作过程中往往会受到弯曲力矩的作用,而产生弯曲应力。
弯曲强度校核需要计算轴的最大弯曲应力值σb和抗拉强度σt比较,其中σb计算公式为:σb=(M*c)/I其中,M为轴所受的弯曲力矩,c为轴上一点到中性轴的距离,I为轴的截面惯性矩。
-扭转强度校核:扭转强度校核是指轴在受扭矩作用时的强度校核。
轴在工作过程中也会受到扭矩的作用,而产生扭转应力。
扭转强度校核需要计算轴的最大扭转应力值τt和剪切强度τs比较,其中τt计算公式为:τt=(T*r)/J其中,T为轴所受的扭矩,r为轴的半径,J为轴的极限挠率。
3.动载荷和疲劳强度校核:在实际工作中,轴往往还会承受动载荷并产生疲劳应力,因此需要对轴进行动载荷和疲劳强度校核。
动载荷强度校核需要考虑轴在受动载荷作用下的应力变化情况,疲劳强度校核需要考虑轴在工作过程中的疲劳寿命。
动载荷和疲劳强度校核方法与静载荷强度校核方法类似,但需要考虑应力的变化规律。
二、实验测试方法1.材料强度测试:2.离心试验:离心试验是指将轴样品固定在离心试验机上,并施加拉力或扭矩进行加载,观察轴的变形情况,以评估轴的强度性能。
3.振动试验:振动试验是指给轴样品施加振动载荷,观察轴的疲劳寿命。
振动试验可以模拟轴在实际工作环境中的振动情况,从而评估轴的疲劳性能。

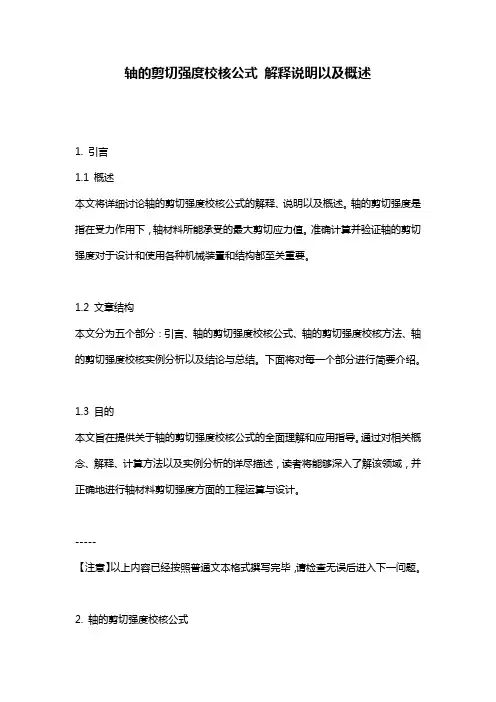

轴的剪切强度校核公式解释说明以及概述1. 引言1.1 概述本文将详细讨论轴的剪切强度校核公式的解释、说明以及概述。
轴的剪切强度是指在受力作用下,轴材料所能承受的最大剪切应力值。
准确计算并验证轴的剪切强度对于设计和使用各种机械装置和结构都至关重要。
1.2 文章结构本文分为五个部分:引言、轴的剪切强度校核公式、轴的剪切强度校核方法、轴的剪切强度校核实例分析以及结论与总结。
下面将对每一个部分进行简要介绍。
1.3 目的本文旨在提供关于轴的剪切强度校核公式的全面理解和应用指导。
通过对相关概念、解释、计算方法以及实例分析的详尽描述,读者将能够深入了解该领域,并正确地进行轴材料剪切强度方面的工程运算与设计。
-----【注意】以上内容已经按照普通文本格式撰写完毕,请检查无误后进入下一问题。
2. 轴的剪切强度校核公式2.1 剪切强度概念在力学中,剪切强度是指材料在受到外部剪应力作用时能够抵抗破坏的能力。
对于轴的剪切强度来说,它描述了轴承受扭矩而不发生塑性变形或破裂的能力。
2.2 校核公式解释轴的剪切强度校核公式是用来计算轴所能承受的最大剪应力以及是否满足设计要求的工程公式。
通常,这个公式会基于材料特性、几何尺寸和应力分布等参数来推导得出。
这个校核公式一般包含轴直径、材料弹性模量、黏性系数等相关参数,并采用比例关系将这些参数结合起来进行运算。
通过计算得出的结果与设计要求进行比较,从而确定轴是否具备足够的剪切强度。
2.3 剪切强度计算方法在计算轴的剪切强度时,通常可以采用多种方法,其中常见的有:- 简单约束理论:基于简化假设和边界条件,通过解析方法得出轴的剪切强度计算公式。
这种方法适用于简单的几何结构和加载情况,计算结果相对精确。
- 有限元分析:利用数值计算方法,将轴的几何形状离散化为有限数量的元素,并建立相关方程进行求解。
这种方法能够考虑更加复杂的几何结构和加载情况,但计算量较大。
- 经验公式:基于实际试验数据,通过统计和分析得出与轴直径、材料特性等相关的经验公式。

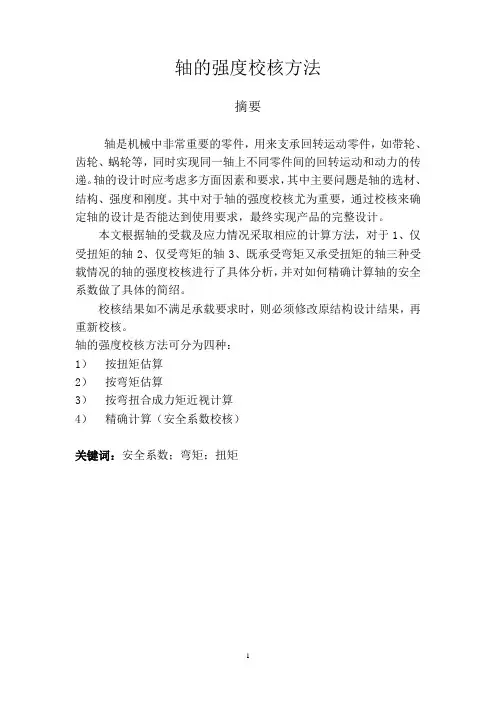

轴的强度校核方法摘要轴是机械中非常重要的零件,用来支承回转运动零件,如带轮、齿轮、蜗轮等,同时实现同一轴上不同零件间的回转运动和动力的传递。
轴的设计时应考虑多方面因素和要求,其中主要问题是轴的选材、结构、强度和刚度。
其中对于轴的强度校核尤为重要,通过校核来确定轴的设计是否能达到使用要求,最终实现产品的完整设计。
本文根据轴的受载及应力情况采取相应的计算方法,对于1、仅受扭矩的轴2、仅受弯矩的轴3、既承受弯矩又承受扭矩的轴三种受载情况的轴的强度校核进行了具体分析,并对如何精确计算轴的安全系数做了具体的简绍。
校核结果如不满足承载要求时,则必须修改原结构设计结果,再重新校核。
轴的强度校核方法可分为四种:1)按扭矩估算2)按弯矩估算3)按弯扭合成力矩近视计算4)精确计算(安全系数校核)关键词:安全系数;弯矩;扭矩目录第一章引言--------------------------------------- 11.1轴的特点---------------------------------------------1 1.2轴的种类---------------------------------------------1 1.3轴的设计重点-----------------------------------------1第二章轴的强度校核方法----------------------------42.1强度校核的定义-------------------------------------4 2.2轴的强度校核计算-----------------------------------4 2.3几种常用的计算方-----------------------------------5 2.3.1按扭转强度条件计算-------------------------------5 2.3.2按弯曲强度条件计算-------------------------------6 2.3.3按弯扭合成强度条件计算---------------------------7 2.3.4精确计算(安全系数校核计算)----------------------9 2.4 提高轴的疲劳强度和刚度的措施---------------------12第三章总结------------------------------------------13参考文献--------------------------------------------14第一章引言1.1轴的特点:轴是组成机械的主要零件之一。
一、轴的分类按承受的载荷不同, 轴可分为:转轴——工作时既承受弯矩又承受扭矩的轴。
如减速器中的轴。
虚拟现实。
心轴——工作时仅承受弯矩的轴。
按工作时轴是否转动,心轴又可分为:转动心轴——工作时轴承受弯矩,且轴转动。
如火车轮轴。
固定心轴——工作时轴承受弯矩,且轴固定。
如自行车轴。
虚拟现实。
传动轴——工作时仅承受扭矩的轴。
如汽车变速箱至后桥的传动轴。
固定心轴转动心轴转轴传动轴二、轴的材料轴的材料主要是碳钢和合金钢。
钢轴的毛坯多数用轧制圆钢和锻件,有的则直接用圆钢。
由于碳钢比合金钢价廉,对应力集中的敏感性较低,同时也可以用热处理或化学热处理的办法提高其耐磨性和抗疲劳强度,故采用碳钢制造尤为广泛,其中最常用的是45号钢。
合金钢比碳钢具有更高的力学性能和更好的淬火性能。
因此,在传递大动力,并要求减小尺寸与质量,提高轴颈的耐磨性,以及处于高温或低温条件下工作的轴,常采用合金钢。
必须指出:在一般工作温度下(低于200℃),各种碳钢和合金钢的弹性模量均相差不多,因此在选择钢的种类和决定钢的热处理方法时,所根据的是强度与耐磨性,而不是轴的弯曲或扭转刚度。
但也应当注意,在既定条件下,有时也可以选择强度较低的钢材,而用适当增大轴的截面面积的办法来提高轴的刚度。
各种热处理(如高频淬火、渗碳、氮化、氰化等)以及表面强化处理(如喷丸、滚压等),对提高轴的抗疲劳强度都有着显著的效果。
高强度铸铁和球墨铸铁容易作成复杂的形状,且具有价廉,良好的吸振性和耐磨性,以及对应力集中的敏感性较低等优点,可用于制造外形复杂的轴。
轴的常用材料及其主要力学性能见表。
三、轴的结构设计轴的结构设计包括定出轴的合理外形和全部结构尺寸。
轴的结构主要取决于以下因素:轴在机器中的安装位置及形式;轴上安装的零件的类型、尺寸、数量以及和轴联接的方法;载荷的性质、大小、方向及分布情况;轴的加工工艺等。
由于影响轴的结构的因素较多,且其结构形式又要随着具体情况的不同而异,所以轴没有标准的结构形式。

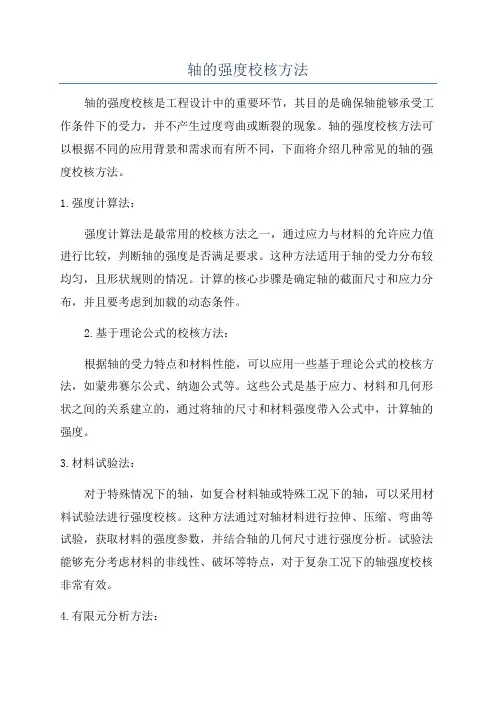

轴的强度校核方法
轴的强度校核是工程设计中的重要环节,其目的是确保轴能够承受工作条件下的受力,并不产生过度弯曲或断裂的现象。
轴的强度校核方法可以根据不同的应用背景和需求而有所不同,下面将介绍几种常见的轴的强度校核方法。
1.强度计算法:
强度计算法是最常用的校核方法之一,通过应力与材料的允许应力值进行比较,判断轴的强度是否满足要求。
这种方法适用于轴的受力分布较均匀,且形状规则的情况。
计算的核心步骤是确定轴的截面尺寸和应力分布,并且要考虑到加载的动态条件。
2.基于理论公式的校核方法:
根据轴的受力特点和材料性能,可以应用一些基于理论公式的校核方法,如蒙弗赛尔公式、纳迦公式等。
这些公式是基于应力、材料和几何形状之间的关系建立的,通过将轴的尺寸和材料强度带入公式中,计算轴的强度。
3.材料试验法:
对于特殊情况下的轴,如复合材料轴或特殊工况下的轴,可以采用材料试验法进行强度校核。
这种方法通过对轴材料进行拉伸、压缩、弯曲等试验,获取材料的强度参数,并结合轴的几何尺寸进行强度分析。
试验法能够充分考虑材料的非线性、破坏等特点,对于复杂工况下的轴强度校核非常有效。
4.有限元分析方法:
有限元分析是一种计算机辅助工程分析方法,可以模拟轴在受力条件下的应力分布情况。
通过将轴的几何模型进行离散化,并应用合适的边界条件和加载条件,可以计算出轴在不同点上的应力分布。
有限元分析方法适用于复杂几何形状和非均匀应力分布的轴的强度校核。
总之,轴的强度校核方法需要基于具体的工程应用和材料特性进行选择。
在实际设计中,常常需要综合考虑多种校核方法,以确保轴的强度满足设计要求并具有良好的可靠性。

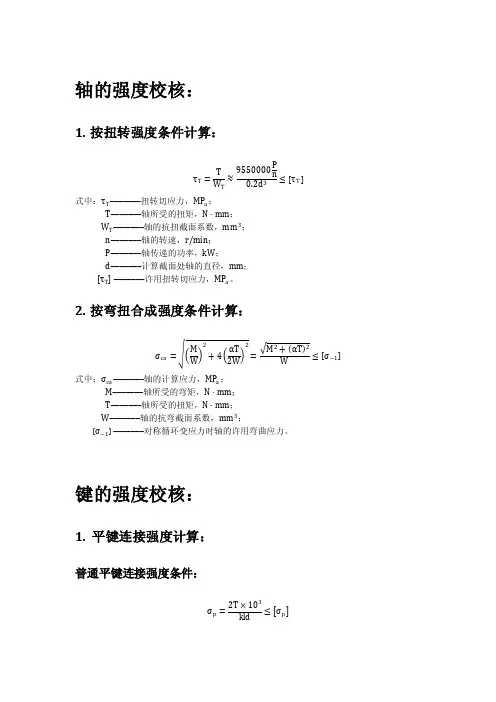

轴的强度校核:1.按扭转强度条件计算:τT=TW T≈9550000P n0.2d3≤[τT]式中:τT–––––––扭转切应力,MP a;T–––––––轴所受的扭矩,N·mm;W T–––––––轴的抗扭截面系数,mm3;n–––––––轴的转速,r/min;P–––––––轴传递的功率,kW;d–––––––计算截面处轴的直径,mm;[τT] –––––––许用扭转切应力,MP a。
2.按弯扭合成强度条件计算:σca=MW2+4αT2W2=M2+αT2W≤σ−1式中:σca–––––––轴的计算应力,MP a;M–––––––轴所受的弯矩,N·mm;T–––––––轴所受的扭矩,N·mm;W–––––––轴的抗弯截面系数,mm3;[σ−1]–––––––对称循环变应力时轴的许用弯曲应力。
键的强度校核:1.平键连接强度计算:普通平键连接强度条件:σp=2T×103kld≤σp导向平键连接和花间连接的强度条件:p=2T×103kld≤p式中:T–––––––传递的扭矩,N·m;k–––––––键与轮毂键槽的接触高度,k=0.5h,此处h为键的高度,mm;l–––––––键的工作长度,mm,圆头平键l=L−b,平头平键l=L,这里L为键的公称长度,mm;b为键的宽度,mm;d–––––––轴的直径,mm;σp–––––––键、轴、轮毂三者中最弱材料的许用挤压应力,MP a;p–––––––键、轴、轮毂三者中最弱材料的许用压力,MP a。
2.花键连接强度计算静连接σp=2T×103ψzhld m≤σp动连接p=2T×103ψzhld m≤p式中:ψ–––––––载荷分配不均系数,与齿数多少有关,一般取ψ=0.7~0.8,齿数多时取偏小值;z–––––––花键的齿数;l–––––––齿的工作长度,mm;h–––––––花键齿侧面的工作高度,矩形花键,h=D−d2−2C,此处D为外花键大径,d为内花键小径,C为倒角尺寸,单位为mm;渐开线花键,α=30°,h=m,α=45°,h=0.8m,m为模数。

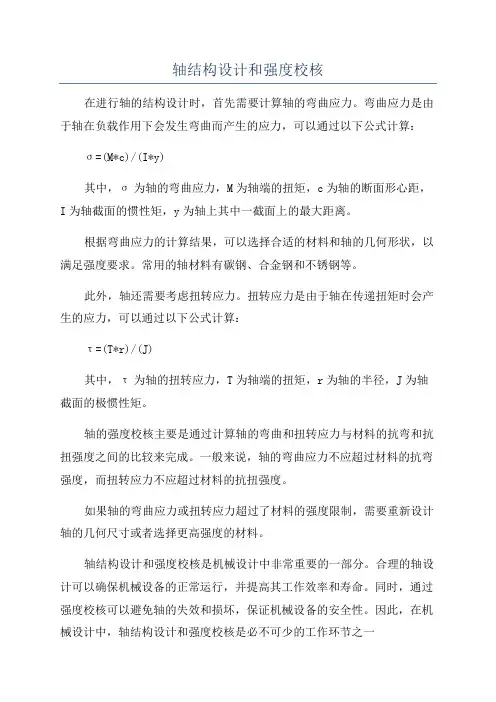

轴结构设计和强度校核
在进行轴的结构设计时,首先需要计算轴的弯曲应力。
弯曲应力是由于轴在负载作用下会发生弯曲而产生的应力,可以通过以下公式计算:σ=(M*c)/(I*y)
其中,σ为轴的弯曲应力,M为轴端的扭矩,c为轴的断面形心距,I为轴截面的惯性矩,y为轴上其中一截面上的最大距离。
根据弯曲应力的计算结果,可以选择合适的材料和轴的几何形状,以满足强度要求。
常用的轴材料有碳钢、合金钢和不锈钢等。
此外,轴还需要考虑扭转应力。
扭转应力是由于轴在传递扭矩时会产生的应力,可以通过以下公式计算:
τ=(T*r)/(J)
其中,τ为轴的扭转应力,T为轴端的扭矩,r为轴的半径,J为轴截面的极惯性矩。
轴的强度校核主要是通过计算轴的弯曲和扭转应力与材料的抗弯和抗扭强度之间的比较来完成。
一般来说,轴的弯曲应力不应超过材料的抗弯强度,而扭转应力不应超过材料的抗扭强度。
如果轴的弯曲应力或扭转应力超过了材料的强度限制,需要重新设计轴的几何尺寸或者选择更高强度的材料。
轴结构设计和强度校核是机械设计中非常重要的一部分。
合理的轴设计可以确保机械设备的正常运行,并提高其工作效率和寿命。
同时,通过强度校核可以避免轴的失效和损坏,保证机械设备的安全性。
因此,在机械设计中,轴结构设计和强度校核是必不可少的工作环节之一。

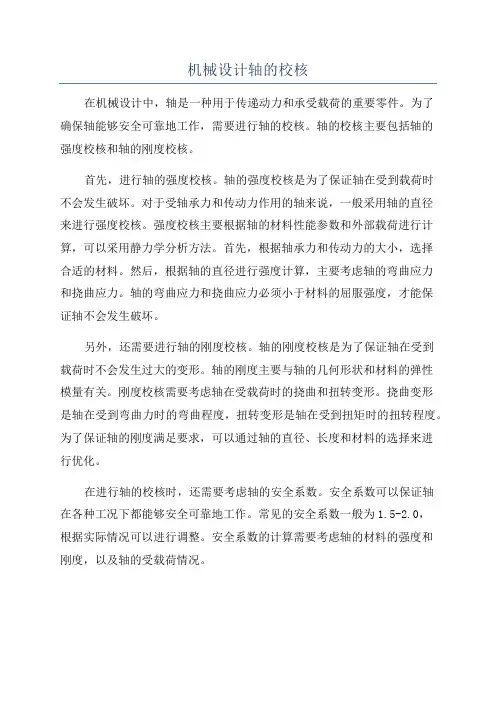

机械设计轴的校核在机械设计中,轴是一种用于传递动力和承受载荷的重要零件。
为了确保轴能够安全可靠地工作,需要进行轴的校核。
轴的校核主要包括轴的强度校核和轴的刚度校核。
首先,进行轴的强度校核。
轴的强度校核是为了保证轴在受到载荷时不会发生破坏。
对于受轴承力和传动力作用的轴来说,一般采用轴的直径来进行强度校核。
强度校核主要根据轴的材料性能参数和外部载荷进行计算,可以采用静力学分析方法。
首先,根据轴承力和传动力的大小,选择合适的材料。
然后,根据轴的直径进行强度计算,主要考虑轴的弯曲应力和挠曲应力。
轴的弯曲应力和挠曲应力必须小于材料的屈服强度,才能保证轴不会发生破坏。
另外,还需要进行轴的刚度校核。
轴的刚度校核是为了保证轴在受到载荷时不会发生过大的变形。
轴的刚度主要与轴的几何形状和材料的弹性模量有关。
刚度校核需要考虑轴在受载荷时的挠曲和扭转变形。
挠曲变形是轴在受到弯曲力时的弯曲程度,扭转变形是轴在受到扭矩时的扭转程度。
为了保证轴的刚度满足要求,可以通过轴的直径、长度和材料的选择来进行优化。
在进行轴的校核时,还需要考虑轴的安全系数。
安全系数可以保证轴在各种工况下都能够安全可靠地工作。
常见的安全系数一般为1.5-2.0,根据实际情况可以进行调整。
安全系数的计算需要考虑轴的材料的强度和刚度,以及轴的受载荷情况。
总之,轴的校核是机械设计中非常重要的一项工作。
通过轴的强度校核和刚度校核,可以确保轴能够安全可靠地工作。
此外,还需要注意轴的安全系数,以保证轴在各种工况下都能够满足要求。
轴的设计计算校核一、轴的设计原则轴是机械传动系统中承载和传递力矩的元件,其设计应遵循以下原则:1.强度足够:轴的设计应保证其强度足够,能够承受传递的力矩和应力,并且在工作条件下不会发生破坏。
2.刚度适当:轴的设计应考虑到其在传动过程中的变形情况,尽量使其刚度足够以减小传动误差和能量损耗。
3.成本合理:轴的设计应综合考虑材料成本和制造成本等方面因素,力求设计出成本合理的轴。
二、轴的计算方法轴的计算方法主要有静态强度计算和动态强度计算两种。
1.静态强度计算静态强度计算主要是根据轴所承受的力矩和力的大小,计算轴的最大应力和挠度等参数,判断轴材料的强度是否满足要求。
常用的计算方法有平衡方法、应力法和变形法等。
平衡方法:根据轴所受力的平衡条件,考虑轴上的切线外力和切线内力,计算轴的弯矩和剪力等参数。
应力法:根据轴在受力过程中的应力分布情况,利用杨氏模量和弹性系数等参数,计算轴的最大应力。
变形法:根据轴在受力过程中的挠度和变形情况,利用弯矩和挠度的关系,计算轴的最大挠度。
2.动态强度计算动态强度计算主要是考虑轴在转动过程中的惯性力和振动情况,计算轴的扭转应力和动载荷等参数,判断轴的强度和稳定性。
常用的计算方法有惯性力法、扭转应力法和动力学方法等。
惯性力法:根据轴的质量和转动惯量等参数,计算轴的惯性力和振动情况,进而计算轴的扭转应力。
扭转应力法:根据轴在受到扭转力矩作用下的应力分布情况,利用杨氏模量和切比雪夫公式等,计算轴的扭转应力。
动力学方法:根据轴的转速和转动惯量等参数,计算轴在转动过程中的相对加速度和相对转速等,进而计算轴的动载荷和强度。
三、轴的校核步骤轴的校核是为了确保其设计和计算的准确性,一般按照以下步骤进行:1.确定轴承载力:根据传动系统的参数,确定轴所受的最大力矩和力大小。
2.确定材料:根据轴的使用条件和载荷情况,选取适当的轴材料。
3.进行静态强度计算:根据选定的材料和设计参数,进行静态强度计算,判断轴的强度是否满足要求。
1.轴I 的强度校合(1)求作用在齿轮上的力111221386333381.3082t T F N d ⨯=== 11tan 203381.3tan 201230.69r t F F N =︒=⨯︒= (2)求轴承上的支反力垂直面内:NV1F 917=N NV2F 314=N 水平面内:12518NH F N = NH2F 863N = (1) 画受力简图与弯矩图根据第四强度理论且忽略键槽影响[]170M MPa Wσσ-==〈=(M =332W dπ=)69.210W -=⨯[]531161.93101025.69709.210ca M Mpa MPa W σσ---⨯⨯===〈=⨯()[]53132 2.34101020.69700.10.045ca M Mpa MPa W σσ--⨯⨯===〈=⨯ 所以轴的强度足够 2.校合轴II 的强度(1)求作用在齿轮上的力 21t t F F == 3381.30N 21r r F F ==1230.69N33225880239967118t T F N d ⨯===Ⅱ3tan tan 2099673739cos cos14.6n r ta F F N β︒==⨯=︒tan 9967tan142485a t F F N β==⨯︒=(2)求轴承上的支反力水平面内:31323(8511897)97(11897)2NV r r a d F F F F ⨯+++⨯=⨯++⨯求得1NV F =162N3232(8511897)(11885)852NV r a r d F F F F ⨯+++⨯++⨯=⨯求得NV2F =-2670N 垂直面内:123(8511897)(11897)97NH t t F F F ⨯++=⨯++⨯求得1NH F =5646N232(8511897)(85118)85NH t t F F F ⨯++=⨯++⨯求得2NH F =7700N(2) 画受力简图与弯矩图(4)按弯扭合成应力校核轴的强度在两个轴承处弯矩有最大值,所以校核这两处的强度[]22170()a caMP T Mσασ-+= 332W dπ=351.251032W dπ-==⨯162.4ca Mpaσ==259ca Mpa σ==精确校核轴的疲劳强度1)判断:危险面为A 面与B 面 2)对截面III 截面III 左侧抗弯截面系数 3320.10.11250050W d mm ==⨯= 抗扭截面系数 3320.20.22500050W d mm ==⨯= 截面A 左侧的弯矩M 为 3858802323035997M N mm =⨯=•截面A 左侧的扭矩T 为 2588023T T N mm ==• 截面A 上的弯曲应力 18.4b M MPa W σ==截面A 上的扭转切应力23.52b TMPa Wtσ== 轴的材料为40Cr ,调质处理。
轴的强度校核方法摘要轴是机械中非常重要的零件,用来支承回转运动零件,如带轮、齿轮、蜗轮等,同时实现同一轴上不同零件间的回转运动和动力的传递。
轴的设计时应考虑多方面因素和要求,其中主要问题是轴的选材、结构、强度和刚度。
其中对于轴的强度校核尤为重要,通过校核来确定轴的设计是否能达到使用要求,最终实现产品的完整设计。
本文根据轴的受载及应力情况采取相应的计算方法,对于1、仅受扭矩的轴2、仅受弯矩的轴3、既承受弯矩又承受扭矩的轴三种受载情况的轴的强度校核进行了具体分析,并对如何精确计算轴的安全系数做了具体的简绍。
校核结果如不满足承载要求时,则必须修改原结构设计结果,再重新校核。
轴的强度校核方法可分为四种:1)按扭矩估算2)按弯矩估算3)按弯扭合成力矩近视计算4)精确计算(安全系数校核)关键词:安全系数;弯矩;扭矩目录第一章引言--------------------------------------- 11.1轴的特点---------------------------------------------1 1.2轴的种类---------------------------------------------1 1.3轴的设计重点-----------------------------------------1第二章轴的强度校核方法----------------------------42.1强度校核的定义-------------------------------------42.2轴的强度校核计算-----------------------------------42.3几种常用的计算方-----------------------------------52.3.1按扭转强度条件计算-------------------------------52.3.2按弯曲强度条件计算-------------------------------62.3.3按弯扭合成强度条件计算---------------------------72.3.4精确计算(安全系数校核计算)----------------------92.4 提高轴的疲劳强度和刚度的措施---------------------12 第三章总结------------------------------------------13参考文献--------------------------------------------14第一章引言1.1轴的特点:轴是组成机械的主要零件之一。
中国石油大学(北京)现代远程教育毕业设计(论文)轴的强度校核方法姓名:学号:性别:专业:批次:电子邮箱:联系方式:学习中心:指导教师:2XXX年X月X日中国石油大学(北京)现代远程教育毕业设计(论文)轴的强度校核方法摘要轴是用来支承回转运动零件,如带轮、齿轮、蜗轮等,同时实现同一轴上不同零件间的回转运动和动力的传递的重要的零件。
为实现机械产品的完整和可靠设计,轴的设计应考虑选材、结构、强度和刚度等要求。
并应对轴的材料或设备的力学性能进行检测并调节,轴的强度校核应根据轴的具体受载及应力情况,采取相应的计算方法,并恰当地选取其许用应力。
最后确定轴的设计能否达到使用要求,对轴的设计十分重要。
本文根据轴的受载及应力情况,介绍了几种典型的常用的对轴的强度校核计算的方法,并对如何精确计算轴的安全系数做了具体的介绍。
当校核结果如不满足承载要求时,则必须修改原结构设计结果,再重新校核。
最后,本文对提高轴的疲劳强度和刚度提出相应改进方法,并对新材料,新技术的应用进行了展望。
关键词:轴;强度;弯矩;扭矩;目录第一章引言 (5)1.1轴类零件的特点 (5)1.2轴类零件的分类 (6)1.3轴类零件的设计要求 (6)1.3.1、轴的设计概要 (6)1.3.2、轴的材料 (6)1.3.3、轴的结构设计 (7)1.4课题研究意义 (9)第二章轴的强度校核方法 (11)2.1强度校核的定义 (11)2.2常用的轴的强度校核计算方法 (11)2.2.1按扭转强度条件计算: (11)2.2.2按弯曲强度条件计算: (13)2.2.3按弯扭合成强度条件计算 (13)2.2.4精确计算(安全系数校核计算) (20)第三章提高轴的疲劳强度和刚度的措施 (25)3.1合理的选择轴的材料 (25)3.2合理安排轴的结构和工艺 (25)3.3国内外同行业新材料、新技术的应用现状 (26)总结 (31)参考文献 (32)第一章引言1.1轴类零件的特点轴是组成各类机械的主要和典型的零件之一,主要起支承传动零部件,传递扭矩和承受载荷的作用。
中国石油大学(北京)现代远程教育毕业设计(论文)轴的强度校核方法姓名:学号:性别:专业:批次:电子邮箱:联系方式:学习中心:指导教师:2XXX年X月X日中国石油大学(北京)现代远程教育毕业设计(论文)轴的强度校核方法摘要轴是用来支承回转运动零件,如带轮、齿轮、蜗轮等,同时实现同一轴上不同零件间的回转运动和动力的传递的重要的零件。
为实现机械产品的完整和可靠设计,轴的设计应考虑选材、结构、强度和刚度等要求。
并应对轴的材料或设备的力学性能进行检测并调节,轴的强度校核应根据轴的具体受载及应力情况,采取相应的计算方法,并恰当地选取其许用应力。
最后确定轴的设计能否达到使用要求,对轴的设计十分重要。
本文根据轴的受载及应力情况,介绍了几种典型的常用的对轴的强度校核计算的方法,并对如何精确计算轴的安全系数做了具体的介绍。
当校核结果如不满足承载要求时,则必须修改原结构设计结果,再重新校核。
最后,本文对提高轴的疲劳强度和刚度提出相应改进方法,并对新材料,新技术的应用进行了展望。
关键词:轴;强度;弯矩;扭矩;目录第一章引言 (5)1.1轴类零件的特点 (5)1.2轴类零件的分类 (6)1.3轴类零件的设计要求 (6)1.3.1、轴的设计概要 (6)1.3.2、轴的材料 (6)1.3.3、轴的结构设计 (7)1.4课题研究意义 (9)第二章轴的强度校核方法 (11)2.1强度校核的定义 (11)2.2常用的轴的强度校核计算方法 (11)2.2.1按扭转强度条件计算: (11)2.2.2按弯曲强度条件计算: (13)2.2.3按弯扭合成强度条件计算 (13)2.2.4精确计算(安全系数校核计算) (20)第三章提高轴的疲劳强度和刚度的措施 (25)3.1合理的选择轴的材料 (25)3.2合理安排轴的结构和工艺 (25)3.3国内外同行业新材料、新技术的应用现状 (26)总结 (31)参考文献 (32)第一章引言1.1轴类零件的特点轴是组成各类机械的主要和典型的零件之一,主要起支承传动零部件,传递扭矩和承受载荷的作用。
轴的强度校核
第15章轴 >>第三节轴的强度校核
当轴的结构设计完成以后,轴上零件的位置均已确定,外载荷和支承反力的作用点亦随之确定。
这样,就可绘出轴的受力简图、弯矩图、转矩图和当量弯矩图,再按弯扭组合来校核轴的危险截面。
弯扭组合强度计算,一般用第三强度理论,其强度条件为
MPa 或 mm
式中——当量弯曲应力,MPa,——当量弯矩,N?mm。
M——合成弯矩,M=N?mm 其中,为水平面上的弯矩,为垂直面上的弯矩。
W——危险截面抗弯截面模量,mm
对于实心轴段,W,0.1,(d为该轴段的直径,mm) ,对于具有一个平键键槽的轴段,W= (其中b为键宽,mm;,为键槽深度,mm)
α——按转矩性质而定的应力校正系数,即将转矩T转化为相当弯矩的系数。
对不变化的转矩?0.3,对脉动变化的转矩α= ?0.6,对频繁正反转即对称循环化的转矩α= =1;若转矩变化的规律未知时,一般可按脉动循环变化处理(α=0.6)。
这里
、、分别为对称循环、脉动循环、静应力状态下的许用弯曲应力,其值见下表。
对于重要的轴,应按疲劳强度对危险截面的安全系数进行精确验算。
对于有刚度要求的轴,在强度计算后,应进行刚度校核。
1•轴I的强度校合
(1)求作用在齿轮上的力
F ri F t1tan20 3381.3 tan 20 1230.69N
(2)求轴承上的支反力
(1)画受力简图与弯矩图
V
根据第四强度理论且忽略键槽影响
M
70MPa
F ti
2T i
d i
2 138633
82
3381.30N
垂直面内:F NV1 917N F NV2314N
水平面内:F NH1 2518N F NH2 863N
1
9.2 10 6
F a F t tan 9967 tan 14 2485N
(2)求轴承上的支反力
水平面内:
F NV 1 (85 118 97) F r3 97 F 「2 (118 97) F a3 号
求得 F NV 1 162N
F NV2 (85 118 97) F r3 (118 85) F a F r2 85
W
3
旦)
32
(M M 2
°.7叮 2
,
(1)求作用在齿轮上的力 F t2 F t1 3381.30N
F r2 F r1 1230.69N
F t3
2T n 2 588023 9967N d 3
118
F r3
F tan a .
cos
9967
tan 20 cos14.6
所以轴的强度足够
2.校合轴II 的强度
3739N
cal
1.93 105 10 3
9.2 10 6
25.69Mpa
1
70MPa
ca2
2.34 105 10 3
3
0.1 0.045
20.69Mpa 1 70MPa
32
F NHI (85 118 97) F t2 (118 97) F t3 97 求得 F NH 1 =5646N F NH 2 (85 118 97) F t3 (85 118) F t 2 85
求得 F NH 2 =7700N
(2) 画受力简图与弯矩图
I MV I
(4)按弯扭合成应力校核轴的强度
在两个轴承处弯矩有最大值,所以校核这两处的强度
求得F N V2 垂直面内:
-2670N
51
%
t ------------------------- 1
t3
「r~3
J “ r ■皂
F L : f
TT*r I H I 1 N “
iHt
.................... mu
R t
^r-TrrrnTfH
iE
■mi
F t3
[irnrrmTrnrr ^
f 卜 NHff
NHi?
F" NV1
M 2
( T)2
ca
70MP a
3
W 出 1.25 10 5 32
8.042 (0.75 5・88)2 62.4Mpa
截面A 左侧的扭矩T 为
T T 2 588023N ?mm 截面A 上的弯曲应力
M ‘
b 18.4MPa
b
W
截面A 上的扭转切应力
一 M 2 ( T)
2
cal
一 M 2 ( T)2
ca2
5.412 0.75 (5.88)2
W
精确校核轴的疲劳强度
1) 判断:危险面为 2) 对截面III 59Mpa
截面III 左侧
抗弯截面系数 W 0.1d 3 0.1 503 12500mm 2 抗扭截面系数
W
0.2d 3 0.2 503
2
25000mm
截面A 左侧的弯矩 M 为
M 588023
38 97
230359N ?mm
A 面与
B 面
轴的材料为40Cr,调质处理查表15-1 得 B 735Mpa, S540Mpa,
i 200Mpa
,r 2.5 D 50
由一——0.05 ,———1.11,
d 50 d 45
查得叫"3a r=1.60
查得材料的敏性系数为陷=°血叫=oa 应力集中系数
为
匕=1 + q^a t-1) = 1.510
查得表面质量系数戸鴻口皿鬥
计算安全系数
Wt
23.52MPa
355Mpa 查得尺寸系数为= °力;查得扭转尺寸系数为f c =0.80趴=0.05^0.1叫=0.05
10.43 x 8.358
b.42»5 = 1.5
计算得综合系数为
札1
取40Cr的特征系数为
^ = 0.1-0.2
,取
=Q.35Q
抗弯截面系数 W 0.1d 3 0.1 453 9112.5mm 2 抗扭截面系数
W
0.2d 3
0.2 453 18225mm 2
截面A 左侧的弯矩 M 为
M 588023 59
357664N?mm
97
截面A 左侧的扭矩T 为
T T 2 588023N ?mm
截面上的弯曲应力 M
b 39MPa
b
W
截面上的扭转切应力
b 一 32MPa b Wt
轴的材料为45钢,调质处理
杳得衍=石钳MP0疔
计算得综合系数为
取40Cr 的特征系数为
=0.1-0.2
计算安全系数
on
am
故可知截面III 截面A 右侧
左侧安全 1 =
275MPa
过盈配合处的•, 查得 =3.48, -=0.8— = 2.7«
并取S J 查得表面质量系数 —0.92
查得尺寸系数为
;查得扭转尺寸系数为
=0.80
化=0,05-0.1 = 0,05
氐]2 x 5.36
f
= = 5.25 »5= 1.5
如2, + 5詁
故可知截面A左侧安全综上,截面A两侧均安全
综合以上分析,轴强度合格
轴III的强度校合
(1)求作用在齿轮上的力
由前面计算可知作用在齿轮四上的力的大小等于作用在齿轮三上的力,即: F r4 F r3 3739N
F t4 F t3 9967N
F a4 F a3 2485N
⑵求轴承上的支反力
F A m
t -------------------------- —
F广*
-----------------------
11
L3F N K
1«
79
\
F NH
^
垂直面内:
F NVI (203 100) F r4
100 F a4 d4
2
F NV2 (203 100) F a4 虫
2 F r4
100
求得F NVI=1542N F NV2 =926N 水平面内:
F NHI (203 100) F t4 100
F NH2 (203 100) F t4 203
求得F NHI 3290N
F NHI 6678N
(3) 画受力简图与弯矩图
=8.923
I (4) 校合齿轮处截面。
=M W门 V 1 7^ W呼
_ M 2 ( T)2 ca1
W
所以轴的强度合格
cal
M 2 ( T)2
18Mpa v 1
70Mpa
12.36MPS K
1 70MR。
