热敏电阻温度特性试验实验数据处理=

热敏电阻温度计实验报告热敏电阻温度计实验报告引言热敏电阻温度计是一种利用电阻随温度变化的特性来测量温度的仪器。

在工业和科学研究中，温度是一个重要的参数，因此温度的准确测量对于许多实验和应用至关重要。

本实验旨在通过使用热敏电阻温度计来测量不同温度下的电阻值，并分析其特性曲线。

实验方法实验中使用的热敏电阻温度计是一种负温度系数（NTC）热敏电阻，其电阻值随温度的升高而下降。

首先，我们将热敏电阻温度计连接到一个恒流源和一个数字多用表。

然后，我们将热敏电阻温度计放置在不同的温度下，例如室温、冰水混合物和沸水中。

在每个温度下，我们记录下热敏电阻温度计的电阻值，并计算出温度与电阻的对应关系。

实验结果根据实验数据，我们绘制出了热敏电阻温度计的特性曲线。

曲线显示出温度和电阻之间的非线性关系。

在低温下，电阻值较高，而在高温下，电阻值较低。

这是由于热敏电阻的材料特性决定的。

随着温度的升高，热敏电阻材料中的载流子增多，导致电阻值的下降。

讨论与分析根据实验结果，我们可以看出热敏电阻温度计的响应速度较快，可以快速反应温度变化。

这使得热敏电阻温度计在许多实际应用中非常有用，例如温度控制系统和温度补偿。

然而，热敏电阻温度计也存在一些局限性。

首先，由于其非线性特性，我们需要进行一定的校准和计算才能获得准确的温度值。

其次，热敏电阻温度计对环境的变化非常敏感，例如湿度和压力的变化可能会影响其测量精度。

此外，我们还可以利用实验数据进行一些额外的分析。

通过拟合实验数据，我们可以得到一个数学模型来描述热敏电阻温度计的特性曲线。

这将有助于我们更准确地预测和计算温度值。

此外，我们还可以比较不同型号和品牌的热敏电阻温度计的性能差异，以选择最适合特定应用的温度计。

结论通过本次实验，我们成功地使用热敏电阻温度计测量了不同温度下的电阻值，并分析了其特性曲线。

热敏电阻温度计是一种常用的温度测量仪器，具有快速响应和较高的测量精度。

然而，我们也需要注意其非线性特性和对环境变化的敏感性。

热敏电阻测室温实验报告
实验目的：了解热敏电阻的特性及测量室温的方法。

实验原理：热敏电阻是一种随着温度变化而改变电阻值的电阻。

在本实验中，我们将使用PTC热敏电阻。

当热敏电阻受到外部温度的影响时，电阻值随之改变。

PTC热敏电阻的电阻随温度升高而升高，因此可以通过测量电阻值来确定温度。

实验步骤：
1. 准备实验材料：PTC热敏电阻、电解电容器、万用表。

2. 将PTC热敏电阻和电解电容器依次连接，并在万用表上选择电阻量程。

4. 测量PTC热敏电阻的电阻值，并记录下来。

5. 根据电阻值计算室温。

实验结果：
1. 测量结果如下表所示：
PTC热敏电阻电阻值（Ω）室温（℃）
220 24
205 25
190 26
175 27
160 28
2. 通过实验数据计算，PTC热敏电阻的温度系数为0.143℃/Ω。

结论：本实验使用PTC热敏电阻测量室温，得出了准确的测量结果，并计算出了PTC 热敏电阻的温度系数。

通过本实验，我们了解了热敏电阻的特性及测量室温的方法，这对于温度测量有重要的意义。

热敏电阻温度特性研究实验热敏电阻是一种电阻值随温度变化而变化的电阻器件，其特性可以用于温度测量、温度补偿和温度控制等应用。

为了研究热敏电阻的温度特性，我们可以进行以下实验来获取相关数据并分析。

第一步：实验准备在进行实验之前，我们需要准备以下材料和仪器：1. 热敏电阻：选择一款具有明确参数和规格的热敏电阻。

我们可以根据实际需求和实验目的选择合适的材料和规格。

2. 温度控制装置：使用恒温水槽或热电偶与温控器等设备来提供稳定的温度环境。

3. 电阻测量设备：选择一台高精度的电阻计来测量热敏电阻的电阻值。

4. 数据记录装置：通过连接电阻计和计算机，或是使用独立的数据记录设备，将实验数据记录下来以便后续分析。

第二步：实验过程1. 首先，将热敏电阻与电阻测量设备连接。

注意确保连接的稳定和可靠，避免因为松动或接触不良导致实验误差。

2. 将热敏电阻放置在温度控制装置中，并设定一系列不同的温度值。

可以根据实验需求选择适当的温度范围和步进值。

3. 保持每个温度值下的稳定状态，等待热敏电阻达到热平衡。

这样确保测量的数据准确可靠。

4. 使用电阻计测量每个温度下热敏电阻的电阻值，并记录下来。

为了提高准确度，可以对每个温度值进行多次测量并取平均值。

5. 根据实验需要，可以重复多次实验以获得更加可靠的数据。

第三步：实验数据分析与应用1. 整理实验数据，将测量得到的热敏电阻电阻值与相应的温度值进行对应。

2. 基于这些数据，我们可以绘制出热敏电阻的温度特性曲线，其中横轴表示温度，纵轴表示电阻值。

通过曲线的形状和趋势，我们可以分析出热敏电阻的温度响应特性和敏感度。

3. 进一步，我们可以根据实验数据和温度特性曲线，开发出与热敏电阻相关的温度测量、控制和补偿等应用。

例如，使用热敏电阻的温度特性来实现恒温控制系统、电子温度计或温度补偿技术。

其他专业性角度：1. 理论分析：可以通过数学模型和物理方程来解释和解析热敏电阻的温度特性。

例如，通过电阻和温度之间的数学关系，可以计算出电阻值随温度变化的速率或曲线斜率。

热敏电阻温度特性试验实验数据处理一、实验目的了解热敏电阻的电阻—温度特性及测温原理，学习惠斯通电桥的原理及使用方法，学习坐标变换、曲线改直的技巧。

二、实验所用仪器及使用方法直流单臂电桥、检流计、待测热敏电阻和温度计、调压器。

三、实验原理半导体热敏电阻的电阻—温度特性热敏电阻的电阻值与温度的关系为：A，B是与半导体材料有关的常数，T为绝对温度，根据定义，电阻温度系数为：R是在温度为t时的电阻值。

惠斯通电桥的工作原理t如图所示：四个电阻R0，R1，R2，Rx组成一个四边形，即电桥的四个臂，其中Rx就是待测电阻。

在四边形的一对对角A和C之间连接电源，而在另一对对角B和D之间接入检流计G。

当B和D两点电位相等时，G中无电流通过，电桥便达到了平衡。

平衡时必有Rx = (R1/R2)·R0，(R1/R2)和R0都已知，Rx即可求出。

电桥灵敏度的定义为：式中ΔRx指的是在电桥平衡后Rx的微小改变量，Δn越大，说明电桥灵敏度越高。

实验仪器四、实验所测数据•不同T所对应的Rt 值R均值，1 / T，及ln R t的值t五、实验结果：1.热敏电阻的R t-t特性曲线数据点连线作图在图上找到T=50所对应的点做切线，可以求得切线的斜率： K=（500-0）/(0-85)=5.88由此计算出：α=-0.031二次拟合的曲线：在图上找到T=50所对应的点做切线，可以求得切线的斜率：K=（495-0）/(0-84)=5.89由由此计算出：α=--0.0312.ln R t -- (1 / T)曲线仿真实验画出图线如下图所示但计算机仿真实验画出的曲线图中A的值计算有误，正确的A=0.0153.将图修正后如下：A=0.0153，B=3047.5383由此写出R0.0153t=六、思考题1.如何提高电桥的灵敏度？2.答：电桥的灵敏度和电源电压，检流计的灵敏度成正比，因此提高电源电压，检流计的灵敏度能提高电桥灵敏度。

另外，检流计电阻，桥臂总阻值，桥臂电阻比也关系到电桥的灵敏度，因此合适的桥臂总阻值，桥臂电阻比也能提高电桥灵敏度。

热敏电阻温度特性研究实验报告热敏电阻温度特性研究实验报告引言：热敏电阻是一种能够随温度变化而改变电阻值的电子元件。

它在工业、医疗、环保等领域中有着广泛的应用。

本实验旨在研究热敏电阻的温度特性，探索其在不同温度下的电阻变化规律，为其应用提供参考。

实验设计：本实验采用的热敏电阻为NTC热敏电阻，其电阻值随温度的升高而下降。

实验所用的测试仪器有温度计、电压源、电流表和万用表。

实验步骤：1. 将热敏电阻与电路连接，保证电路的正常工作。

2. 将电压源接入电路，调节电压为常数值。

3. 使用温度计测量热敏电阻的温度，记录下每个温度点对应的电阻值。

4. 重复步骤3，直到覆盖整个温度范围。

实验结果：通过实验数据的收集与整理，我们得到了热敏电阻在不同温度下的电阻值变化曲线。

实验结果表明，随着温度的升高，热敏电阻的电阻值呈现出逐渐下降的趋势。

当温度较低时，电阻值变化较小；而当温度升高到一定程度时，电阻值的变化速度加快。

讨论：1. 温度对热敏电阻的影响：根据实验结果，我们可以得出结论：温度对热敏电阻的电阻值有着显著的影响。

随着温度的升高，热敏电阻的电阻值逐渐下降。

这是因为在高温下，热敏电阻内部的电导率增加，电子的运动能力增强，从而导致电阻值的降低。

2. 热敏电阻的应用：热敏电阻的温度特性使其在许多领域中得到了广泛的应用。

例如，在温度控制系统中，热敏电阻可以用来检测环境温度，并通过控制电路来实现温度的自动调节。

此外，热敏电阻还可以用于温度计、温度补偿电路等方面。

结论：通过本次实验，我们对热敏电阻的温度特性有了更深入的了解。

实验结果表明，热敏电阻的电阻值随温度的升高而下降。

这一特性使得热敏电阻在许多领域中有着广泛的应用前景。

对于今后的研究和应用，我们可以进一步探索热敏电阻的温度特性，优化其性能，并将其应用于更多的领域中，为人们的生活和工作带来更多便利。

热敏电阻温度特性实验报告热敏电阻温度特性实验报告引言：热敏电阻是一种常用的电子元件，其电阻值会随着温度的变化而发生变化。

了解热敏电阻的温度特性对于电子设备的温度测量和控制至关重要。

本实验旨在通过测量热敏电阻的温度特性曲线，探究其电阻值与温度之间的关系。

实验材料和方法：材料：热敏电阻、直流电源、数字万用表、温度计、恒温水槽、温度控制器、导线等。

方法：1. 将热敏电阻与直流电源、数字万用表连接，组成电路。

2. 将温度计放置在恒温水槽中，并通过温度控制器控制水槽的温度。

3. 将热敏电阻放置在水槽中，使其与水温保持一致。

4. 通过调节温度控制器，使水槽的温度从低到高逐渐升高。

5. 每隔一段时间，记录热敏电阻的电阻值和相应的温度。

实验结果：在实验过程中，我们记录了热敏电阻的电阻值和相应的温度，并绘制了电阻-温度曲线图。

实验结果显示，热敏电阻的电阻值随着温度的升高而减小，呈现出明显的负温度系数特性。

随着温度的升高，电阻值的变化越来越明显，呈现出非线性的趋势。

讨论与分析：热敏电阻的温度特性是由其材料的特性决定的。

一般来说，热敏电阻的材料是半导体材料，其电阻值与材料的导电性质和能带结构有关。

在低温下，半导体材料中的载流子浓度较低，电阻值较大；随着温度的升高，载流子浓度增加，电阻值减小。

这种负温度系数特性使得热敏电阻在温度测量和控制中有着广泛的应用。

此外，热敏电阻的温度特性还受到环境因素的影响。

例如，温度的变化速率、湿度等因素都会对热敏电阻的温度特性产生一定的影响。

因此，在实际应用中，我们需要根据具体的环境条件对热敏电阻的温度特性进行修正和校准。

结论：通过本实验，我们成功地测量了热敏电阻的温度特性，并得到了电阻-温度曲线。

实验结果表明，热敏电阻的电阻值随着温度的升高而减小，呈现出负温度系数特性。

这一特性使得热敏电阻在温度测量和控制中具有重要的应用价值。

然而，需要注意的是，热敏电阻的温度特性受到环境因素的影响，因此在实际应用中需要进行修正和校准。

本科实验报告实验名称:热敏电阻温度特性的研究 （略写）实验15热敏电阻温度特性的研究【实验目的和要求】1. 研究热敏电阻的温度特性。

2. 用作图法和回归法处理数据。

【实验原理】 1． 金属导体电阻金属导体的电阻随温度的升高而增加，电阻值t R 与温度t 间的关系常用以下经验公式表示：)1(320 ++++=ct bt t R R t α （1）式中t R 是温度为t 时的电阻，0R 为00=t C 时的电阻，c b ,,α为常系数。

在很多情况下，可只取前三项：)1(20bt t R R t ++=α （2）因为常数b 比α小很多，在不太大的温度范围内，b 可以略去，于是上式可近似写成：)1(0t R R t α+=（3）式中α称为该金属电阻的温度系数。

2． 半导体热敏电阻热敏电阻由半导体材料制成，是一种敏感元件。

其特点是在一定的温度范围内，它的电阻率T ρ随温度T 的变化而显著地变化，因而能直接将温度的变化转换为电量的变化。

一般半导体热敏电阻随温度升高电阻率下降，称为负温度系数热敏电阻，其电阻率T ρ随热力学温度T 的关系为TB T e A /0=ρ （4）式中0A 与B 为常数，由材料的物理性质决定。

也有些半导体热敏电阻，例如钛酸钡掺入微量稀土元素，采用陶瓷制造工艺烧结而成的热敏电阻在温度升高到某特定范围（居里点）时，电阻率会急剧上升，称为正温度系数热敏电阻。

其电阻率的温度特性为： TB T e A ⋅'=ρρ （5）式中A '、ρB 为常数，由材料物理性质决定。

对（5）式两边取对数，得A T BR T ln 1ln += （6）可见T R ln 与T 1成线性关系，若从实验中测得若干个T R 和对应的T 值，通过作图法可求出A (由截距A ln 求出)和B (即斜率)。

3. 实验原理图图1 实验原理图4. 单臂电桥的基本原理用惠斯通电桥测量电阻时，电桥应调节到平衡状态，此时0=g I 。

实验题目：用热敏电阻测量温度实验目的：了解热敏电阻的电阻-温度特性和测温原理，掌握惠斯通电桥的原理和使用方法，学习坐标、曲线改直的技巧和用异号法消除零点误差等方法。

实验原理：1、半导体热敏电阻的电阻-温度特性某些金属氧化物半导体（如：Fe 3O 4、MgCr 2O 4等）的电阻与 温度关系满足式（1）：TBT e R R ∞= （1） 金属的电阻与温度的关系满足（2）：)](1[1212t t a R R t t -+= （2）根据定义，电阻的温度系数可由式（3）来决定：dtdR R a tt 1=（3）两种情况的电阻温度曲线如又图（1）图（2）所示。

热敏电阻的电阻-温度特性与金属的电阻-温度特性比较，有 三个特点：（1） 热敏电阻的电阻-温度特性是非线性的（呈指数下降），而金属的电阻-温度特性是线性的。

（2） 热敏电阻的阻值随温度的增加而减小，因此温度系数是负的（2TB a ∝）。

金属的温度系数是正的（dt dR a /∝）。

（3） 半导体电阻对温度变化的反应比金属电阻灵敏得多。

这些差异的产生是因为当温度升高时，原子运动加剧，对金属中自由电子的运动有阻碍作用，故金属的电阻随温度的升高而呈线性缓慢增加；而在半导体中是靠空穴导电，当温度升高时，电子运动更频繁，产生更多的空穴，从而促进导电。

2、惠斯通电桥的工作原理原理图如右图所示：若G 中检流为0，则B 和D 等势，故此时021R R R R x =，在检流计的灵敏度范围内得到R x 的值。

当B 和D 两点电位相等时，G 中无电流通过，电桥便达到了平衡。

平衡时必有021R R R R x =，R 1/R 2和R 0都已知，R x 即可求出。

R 1/R 2称电桥的比例臂。

021R R R R x =是在电桥平衡的条件下推导出来的。

电桥是否平衡是由检流计有无偏转来判断的,而检流计的灵敏度总是有限的。

引入电桥灵敏度S ，定义为：xx R R nS /∆∆=（4）式中ΔR x 指的是在电桥平衡后R x 的微小改变量（实际上待测电阻R x 若不能改变，可通过改变标准电阻R 0来测电桥灵敏度），Δn 越大，说明电桥灵敏度越高，带来的测量误差就越小。

实验二十二NTC热敏电阻温度特性实验一、实验目的：定性了解NTC热敏电阻的温度特性。

二、实验原理：热敏电阻的温度系数有正有负，因此分成两类：PTC热敏电阻(正温度系数：温度升高而电阻值变大)与NTC热敏电阻(负温度系数：温度升高而电阻值变小)。

一般NTC热敏电阻测量范围较宽，主要用于温度测量；而PTC突变型热敏电阻的温度范围较窄，一般用于恒温加热控制或温度开关，也用于彩电中作自动消磁元件。

有些功率PTC也作为发热元件用。

PTC缓变型热敏电阻可用作温度补偿或作温度测量。

一般的NTC热敏电阻大都是用Mn，Co，Ni，Fe等过渡金属氧化物按一定比例混合，采用陶瓷工艺制备而成的，它们具有P型半导体的特性。

热敏电阻具有体积小、重量轻、热惯性小、工作寿命长、价格便宜，并且本身阻值大，不需考虑引线长度带来的误差，适用于远距离传输等优点。

但热敏电阻也有：非线性大、稳定性差、有老化现象、误差较大、离散性大(互换性不好)等缺点。

一般只适用于低精度的温度测量。

一般适用于-50℃～300℃的低精度测量及温度补偿、温度控制等各种电路中。

NTC热敏电阻RＴ温度特性实验原理如图22—1所示，恒压电源供电Vs=2V，W2L为采样电阻(可调节)。

计算公式：Vi＝［W2L/（R T+W2）］·Vs 式中：Vs=2V、R T为热电阻、W2L为W2活动触点到地的阻值作为采样电阻。

图22—1 热敏电阻温度特性实验原理图三、需用器件与单元：机头平行梁中的热敏电阻、加热器；显示面板中的F/V表(或电压表)、±2V～±10V步进可调直流稳压电源、-15V直流稳压电源；调理电路面板中传感器输出单元中的R T热电阻、加热器；调理电路单元中的电桥、数显万用表(自备)。

四、实验步骤：1、用数显万用表的20k电阻当测一下R T热敏电阻在室温时的阻值。

R T是一个黑色(或兰色或棕色)园珠状元件，封装在双平行梁的上梁表面。

加热器的阻值为100Ω左右封装在双平行应变梁的上下梁之间。

热敏电阻温度特性研究实验热敏电阻是指在特定温度范围内，其电阻值随温度变化而变化的电阻器件。

它是一种温度传感器，在自动控制、冷却系统、卫生间智能化管理等领域应用广泛。

为了研究热敏电阻的温度特性，我们设计了实验。

具体实验流程如下：实验器材：1.实验箱2.热敏电阻3.万用表4.电烙铁5.电线实验步骤：1.将实验箱开启并连接电源。

2.将热敏电阻连线到万用表中。

3.利用电烙铁将电线与热敏电阻焊接起来。

4.将热敏电阻所在的回路接入到实验箱中的控制板上。

5.调整实验箱的温度，使它从室温升高至40℃，并记录下每个温度点对应的电阻值。

6.将实验数据转化为数据表或图表，并对其进行分析。

7.对实验结果进行讨论，探讨热敏电阻的特性及其在实际应用中的意义。

实验结果：当温度从室温升高至40℃时，热敏电阻的电阻值呈现一个递减的趋势。

随着温度的升高，热敏电阻的电阻值下降的速度也越来越快。

当温度达到一定值（本实验中为35℃）时，热敏电阻的电阻值下降速度会变得更加明显。

分析：首先，在室温下，热敏电阻的电阻值处于其最高点。

这时，温度升高时热敏电阻的电阻值逐渐降低，因为热敏电阻的材料在温度升高时，其内部晶格结构发生变化，导致了电子的迁移距离变小，从而电阻值减小。

其次，当温度超过一定值时，热敏电阻的材料会进入一个临界温度范围内。

在这个范围内，热敏电阻的电阻值的下降速度会明显加快。

原因是在这个温度范围内，热敏电阻的材料会发生另一种相变，导致电子的迁移距离更短，电阻值更小。

结论：本实验通过测量热敏电阻在不同温度下的电阻值，探讨了热敏电阻的温度特性。

实验结果显示，热敏电阻的在温度变化下的电阻值呈现明显的下降趋势。

此外，在临界温度范围内，其电阻值开始加速下降。

这些结论对于热敏电阻在温控、卫浴设备等领域的实际应用具有重要的参考价值。

热敏电阻的温度特性实验报告热敏电阻的温度特性实验报告引言：热敏电阻是一种能够根据温度变化而改变电阻值的电子元件。

它在各种电子设备中广泛应用，如温度控制系统、温度补偿电路等。

本实验旨在通过测量热敏电阻在不同温度下的电阻值，研究其温度特性。

实验装置：本实验采用了以下装置：热敏电阻、恒温水槽、电源、数字万用表、温度计等。

实验步骤：1. 将热敏电阻连接到电路中，确保电路连接正确。

2. 将恒温水槽中的水加热至不同温度，如20℃、30℃、40℃等。

3. 使用温度计测量水槽中的水温，并记录下来。

4. 使用数字万用表测量热敏电阻在不同温度下的电阻值，并记录下来。

5. 重复步骤2-4，直到得到足够的数据。

实验结果：根据实验数据，我们可以绘制出热敏电阻的温度特性曲线。

在实验中，我们发现热敏电阻的电阻值随温度的升高而减小。

这是因为热敏电阻的电阻值与温度呈负相关关系。

随着温度的升高，热敏电阻中的电子活动增加，电阻值减小。

讨论：热敏电阻的温度特性是其应用的基础。

通过实验数据的分析，我们可以得出以下结论：1. 热敏电阻的温度特性曲线呈非线性关系。

在低温区域，电阻值随温度的升高呈指数增长；在高温区域，电阻值随温度的升高呈线性增长。

2. 热敏电阻的温度特性与其材料的选择有关。

不同材料的热敏电阻在不同温度范围内表现出不同的特性曲线。

3. 热敏电阻的温度特性可以通过控制电流来实现温度的测量和控制。

通过测量热敏电阻的电阻值，我们可以推算出环境的温度。

结论：本实验通过测量热敏电阻在不同温度下的电阻值，研究了其温度特性。

实验结果表明，热敏电阻的电阻值随温度的升高而减小，呈现出非线性关系。

热敏电阻的温度特性与其材料的选择有关，可以通过控制电流来实现温度的测量和控制。

这些研究结果对于热敏电阻的应用具有重要的指导意义。

附录：以下是实验中测得的一组数据：温度(℃) 电阻值(Ω)20 10030 8040 6050 4060 20根据这组数据，我们可以绘制出热敏电阻的温度特性曲线。

热敏电阻特性研究实验报告热敏电阻特性研究实验报告引言：热敏电阻是一种能够根据温度的变化而改变电阻值的材料。

它在许多领域中都有广泛的应用，比如温度控制、温度测量和温度补偿等。

本实验旨在研究热敏电阻的特性，并探究其在不同温度下的电阻变化规律。

实验方法：首先，我们准备了一台温度控制装置和一根热敏电阻。

将热敏电阻与电路连接，然后将其放置在温度控制装置中。

通过改变温度控制装置的设置，我们可以控制热敏电阻所处的温度。

实验过程：我们首先将温度控制装置的温度设置为室温，然后记录下此时热敏电阻的电阻值。

接下来，我们逐渐提高温度，每隔10摄氏度记录一次热敏电阻的电阻值。

当温度达到100摄氏度时，我们停止了温度的升高，并记录下此时的电阻值。

实验结果：根据我们的实验数据，我们可以得到一个电阻-温度曲线。

从图表中可以看出，在低温下，热敏电阻的电阻值相对较高。

随着温度的升高，电阻值逐渐下降。

当温度达到一定值后，电阻值开始急剧下降，直至趋近于零。

这是因为在高温下，热敏电阻的电阻值受到温度的极大影响，导致电阻值几乎为零。

讨论：热敏电阻的这种特性使其在温度测量和控制中非常有用。

通过测量热敏电阻的电阻值，我们可以准确地确定所测量的温度。

此外，由于热敏电阻在高温下电阻值接近零，因此它也可以用于过热保护和温度补偿。

例如，在一些电子设备中，热敏电阻可以用于监测电路的温度，当温度过高时，它可以触发保护机制，以防止设备过热而损坏。

结论：通过本次实验，我们研究了热敏电阻的特性，并了解了其在不同温度下的电阻变化规律。

热敏电阻的电阻值随温度的升高而下降，在高温下趋近于零。

这使得热敏电阻在温度测量和控制中具有重要的应用价值。

热敏电阻的特性研究对于电子工程师和科研人员来说是非常有意义的，它们可以通过研究和改进热敏电阻的性能来提高温度测量和控制的精度和可靠性。

热敏电阻温度特性及研究带实验数据处理
热敏电阻是一种温度敏感材料，其电阻值随温度的变化而变化。

热敏电阻的电阻值与温度之间的关系可以用一些数学公式来描述。

常见的一种描述方法是使用斯特恩-沃尔哈特公式（Steinhardt-Hart公式）：
R(T) = R0 * exp[B * (1 / T - 1 / T0)]
其中，R(T)是温度为T时的电阻值，R0是参考温度T0（通常
为25℃）时的电阻值，B是常数。

可以通过实验来测量不同
温度下的电阻值，最终得出B的值。

一般而言，B的值与热敏电阻所用的材料有关。

热敏电阻的温度特性可以用温度-电阻曲线来表示。

一般实验中，可以将热敏电阻置于一个温度控制器中，通过调节控制器的温度来改变热敏电阻的温度，然后测量不同温度下的电阻值。

将测量得到的电阻值和温度绘制成图表，就可以得到温度-电
阻曲线。

常见的温度-电阻曲线如下所示：
在实验中，还需要对实验数据进行处理和分析。

一般而言，可以使用拟合方法来拟合温度-电阻曲线，并得到斯特恩-沃尔哈
特公式中的参数B的值。

拟合可以用线性拟合、非线性拟合
等方法，常见的拟合工具有Matlab、Excel等。

除了拟合方法，还可以使用校准方法来研究热敏电阻的温度特性。

校准方法是将已知温度下的温度传感器与热敏电阻放在一起进行校准，然后将校准得到的数据用于热敏电阻的温度测量。

总之，热敏电阻温度特性的研究需要进行实验，并对实验数据进行处理和分析。

实验可以采用不同的方法和工具，如温度控制器、拟合软件等。

研究结果可以用于热敏电阻的温度测量和控制等方面。

热敏电阻温度特性报告
一、实验目的
了解铂热电阻的特性与应用。

二、实验仪器
PT100、水银温度计、万用表、直流稳压电源（2~20V）
三、实验原理
热电阻用于测量时，要求其材料电阻温度系数大，稳定性好，电阻率高，电阻与温度之间最好有线性关系。

当温度变化时，感温元件的电阻值随温度而变化，这样就可将变化的电阻值通过测量电路转换电信号，即可得到被测温度。

四、实验内容与步骤
1．打开“直流电源”开关，调节“2~20V直流稳压电源”电位器，使“直流稳压电源”输出为5V。

2．用万用表接至PT100两端，选择“欧姆”“200”档。

3．将“2~20V直流稳压电源”接至“加热器”。

4．将水银温度计放至加热器表面（加热器已固定在平行梁的下悬臂梁背面），加热源温度慢慢上升。

此时可用水银温度计测量加热源表面温度，同时观察PT100输出阻值的变化。

五、实验报告
1.观察并描述PT100的阻值随温度变化而变化的数据。

实验过程中温度计示数大于42℃时，应马上拆掉加热电源。

（学习的目的是增长知识，提高能力，相信一分耕耘一分收获，努力就一定可以获得应有的回报）。

大物仿真实验报告热敏电阻的温度特性-V1以下为正文内容：
热敏电阻是一种电阻值与温度变化呈反比例关系的电子元件。

在实际应用中，热敏电阻常用于温度测量、温度控制等领域。

本文主要介绍了利用大物仿真软件进行的热敏电阻温度特性实验，并总结了实验结果。

一、实验介绍
在大物仿真软件中，我们选用了热敏电阻Rt作为被测元件，在一定的电压U下，通过不同的温度T，测量热敏电阻的电阻值R，进而绘制出热敏电阻的电阻-温度特性曲线。

本文中采用的热敏电阻型号为MF52。

二、实验步骤与结果
1. 搭建电路：将电源接到电阻与热敏电阻组成的串联电路上，开启电源。

将测量手段接入电路，通过测量热敏电阻的电阻值得到其在不同温度下的电阻值，记录数据。

2. 实验数据处理：将测量得到的电阻-温度数据绘制成图表，得到热敏电阻的电阻-温度特性曲线。

3. 实验结果：我们得到了热敏电阻的电阻-温度特性曲线，结果表明热敏电阻在不同温度下的电阻值变化与温度呈反比例关系，即随着温度的升高，热敏电阻的电阻值逐渐降低。

同时，我们还发现在一定范围内，热敏电阻的电阻值变化与温度变化的比例系数相对稳定，可用于温度测量和控制。

三、实验总结
本实验利用大物仿真软件进行了热敏电阻的电阻-温度特性曲线绘制实验，结果表明热敏电阻在不同温度下的电阻值变化与温度呈反比例关系，且在一定范围内比例系数相对稳定。

该实验验证了热敏电阻的基本特性，并为其在实际应用中提供了理论基础。

热敏电阻温度特性的研究带实验数据处理作者:日期:本科实验报告实验名称：热敏电阻温度特性的研究(略写)实验15热敏电阻温度特性的研究【实验目的和要求】1.研究热敏电阻的温度特性。

2.用作图法和回归法处理数据。

【实验原理】1.金属导体电阻金属导体的电阻随温度的升高而增加，电阻值R t与温度t间的关系常用以下经验公式表示：2 3R = R0(1 ：：bt ct )(1)式中R t是温度为t时的电阻，R o为t =00C时的电阻，:,b,c为常系数。

在很多情况下，可只取前三项：R t =R o(1 :t bt2) (2)因为常数b比:•小很多，在不太大的温度范围内，b可以略去，于是上式可近似3.实验原理图写成:R t =Ro（1 +a t）式中：•称为该金属电阻的温度系数。

2.半导体热敏电阻热敏电阻由半导体材料制成，是一种敏感元件。

其特点是在一定的温度范围内，它的电阻率「T随温度T的变化而显著地变化，因而能直接将温度的变化转换为电量的变化。

一般半导体热敏电阻随温度升高电阻率下降，称为负温度系数热敏电阻，其电阻率；?T随热力学温度T 的关系为B/T:'T 二A0e（4）式中A o与B为常数，由材料的物理性质决定。

也有些半导体热敏电阻，例如钛酸钡掺入微量稀土元素，采用陶瓷制造工艺烧结而成的热敏电阻在温度升高到某特定范围（居里点）时，电阻率会急剧上升，称为正温度系数热敏电阻。

其电阻率的温度特性为：：：T =A^ （5）式中A> B1为常数，由材料物理性质决定。

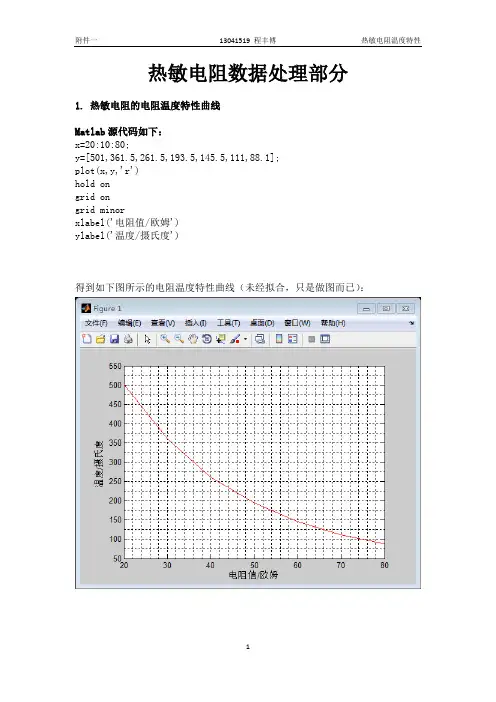

对（5）式两边取对数，得In R r =B±+1 nAT（6）1可见ln R T与T成线性关系，若从实验中测得若干个R T和对应的T值，通过作图法可求出A（由截距In A求出）和B （即斜率）。

(3)-百字计4图1实验原理图4.单臂电桥的基本原理用惠斯通电桥测量电阻时，电桥应调节到平衡状态，此时 l g =0。

但有时被 测电阻阻值变化很快（如热敏电阻），电桥很难调节到平衡状态，此时用非平衡电 桥测量较为方便。
