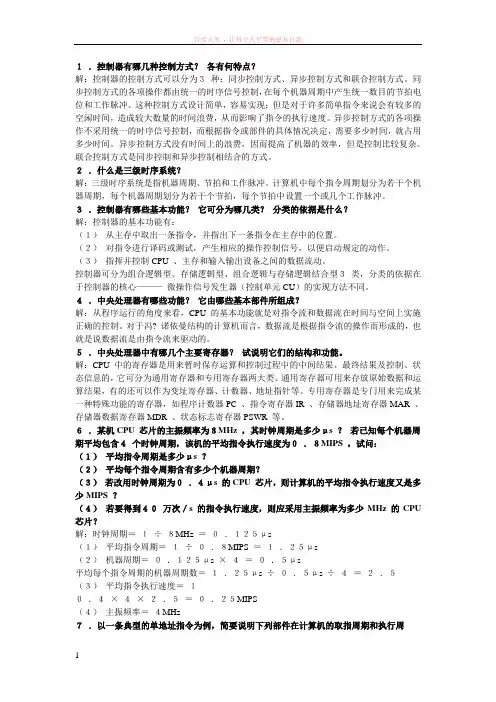

１．控制器有哪几种控制方式？各有何特点？解：控制器的控制方式可以分为３种：同步控制方式、异步控制方式和联合控制方式。
同步控制方式的各项操作都由统一的时序信号控制，在每个机器周期中产生统一数目的节拍电位和工作脉冲。
这种控制方式设计简单，容易实现；但是对于许多简单指令来说会有较多的空闲时间，造成较大数量的时间浪费，从而影响了指令的执行速度。
异步控制方式的各项操作不采用统一的时序信号控制，而根据指令或部件的具体情况决定，需要多少时间，就占用多少时间。
异步控制方式没有时间上的浪费，因而提高了机器的效率，但是控制比较复杂。
联合控制方式是同步控制和异步控制相结合的方式。
２．什么是三级时序系统？解：三级时序系统是指机器周期、节拍和工作脉冲。
计算机中每个指令周期划分为若干个机器周期，每个机器周期划分为若干个节拍，每个节拍中设置一个或几个工作脉冲。
３．控制器有哪些基本功能？它可分为哪几类？分类的依据是什么？解：控制器的基本功能有：（１）从主存中取出一条指令，并指出下一条指令在主存中的位置。
（２）对指令进行译码或测试，产生相应的操作控制信号，以便启动规定的动作。
（３）指挥并控制CPU 、主存和输入输出设备之间的数据流动。
控制器可分为组合逻辑型、存储逻辑型、组合逻辑与存储逻辑结合型３类，分类的依据在于控制器的核心———微操作信号发生器（控制单元CU）的实现方法不同。
４．中央处理器有哪些功能？它由哪些基本部件所组成？解：从程序运行的角度来看，CPU 的基本功能就是对指令流和数据流在时间与空间上实施正确的控制。
对于冯? 诺依曼结构的计算机而言，数据流是根据指令流的操作而形成的，也就是说数据流是由指令流来驱动的。
５．中央处理器中有哪几个主要寄存器？试说明它们的结构和功能。
解：CPU 中的寄存器是用来暂时保存运算和控制过程中的中间结果、最终结果及控制、状态信息的，它可分为通用寄存器和专用寄存器两大类。
通用寄存器可用来存放原始数据和运算结果，有的还可以作为变址寄存器、计数器、地址指针等。
第七章输入输出系统第一节基本的输入输出方式一、外围设备的寻址1．统一编址：将输入输出设备中控制寄存器、数据寄存器、状态寄存器等与内存单元一样看待，将它们和内存单元联合在一起编排地址，用访问内存的指令来访问输入输出设备接口的某个寄存器，从而实现数据的输入输出。
2．单独编址：将输入输出设备中控制寄存器、数据寄存器、状态寄存器单独编排地址，用专门的控制信号进行输入输出操作。
3．CPU与外围设备进行通信有三种类型：（1）CPU向外围设备发出操作控制命令。
（2）外围设备向CPU提供状态信息。
（3）数据在CPU与外围设备之间的传递。
历年真题1．对外设统一编址是指给每个外设设置一个地址码。
（2002年）【分析】CPU与外设之间的信息传送是通过硬件接口来实现的，各种外设的硬件接口上又都包含有多个寄存器，如控制寄存器、数据寄存器、状态寄存器等。
统一编址是将外设接口上的各种寄存器等同于内存储器的存储单元，通过使用访问内存单元的指令来访问外设接口上的各个寄存器，这样就可以使用访存指令来访问外设，输入输出操作简单，程序设计比较简便。
由于外设接口上的寄存器种类和数量通常不止一个，所以一个外设至少对应一个以上的内存地址。
【答案】对外设统一编址是将外设接口上的寄存器等同内存单元，给每个外设设置至少一个地址码。
二、外围设备的定时1．外围设备的定时方式有异步传输方式和同步定时方式两种。
2．实现输入输出数据传输的方式主要有：程序控制方式、直接存储访问（DMA）方式、通道方式。
程序控制方式又可分为程序查询方式和中断方式两种。
历年真题1．对I/O数据传送的控制方式，可分为程序中断控制方式和独立编址传送控制方式两种。
（2001年）【分析】对1/O数据传送的控制方式，可分为程序直接控制方式、程序中断控制方式、DMA控制方式、通道控制方式等。
程序中断控制方式只是其中的一种方法，独立编址是指对1/O设备的控制寄存器、数据寄存器、状态寄存器等单独进行地址编排，使用专门的指令对其进行操作，可用在各种数据传送的控制方式中。

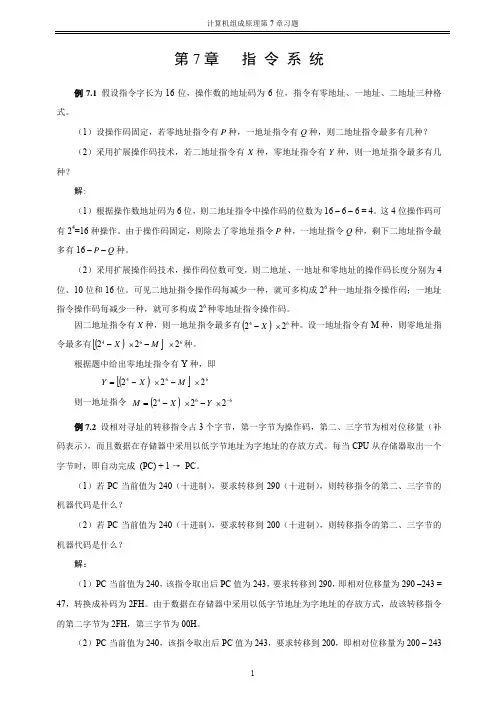

第7章 指 令 系 统例7.1 假设指令字长为16位，操作数的地址码为6位，指令有零地址、一地址、二地址三种格式。
（1）设操作码固定，若零地址指令有P 种，一地址指令有Q 种，则二地址指令最多有几种？（2）采用扩展操作码技术，若二地址指令有X 种，零地址指令有Y 种，则一地址指令最多有几种？解:（1）根据操作数地址码为6位，则二地址指令中操作码的位数为16 – 6 – 6 = 4。
这4位操作码可有24=16种操作。
由于操作码固定，则除去了零地址指令P 种，一地址指令Q 种，剩下二地址指令最多有16 – P – Q 种。
（2）采用扩展操作码技术，操作码位数可变，则二地址、一地址和零地址的操作码长度分别为4位、10位和16位。
可见二地址指令操作码每减少一种，就可多构成26种一地址指令操作码；一地址指令操作码每减少一种，就可多构成26种零地址指令操作码。
因二地址指令有X 种，则一地址指令最多有()6422×−X 种。
设一地址指令有M 种，则零地址指令最多有()[]664222×−×−M X 种。
根据题中给出零地址指令有Y 种，即()[]664222×−×−=M X Y则一地址指令 ()664222−×−×−=Y X M例7.2 设相对寻址的转移指令占3个字节，第一字节为操作码，第二、三字节为相对位移量（补码表示），而且数据在存储器中采用以低字节地址为字地址的存放方式。
每当CPU 从存储器取出一个字节时，即自动完成 (PC) + 1 → PC 。
（1）若PC 当前值为240（十进制），要求转移到290（十进制），则转移指令的第二、三字节的机器代码是什么？（2）若PC 当前值为240（十进制），要求转移到200（十进制），则转移指令的第二、三字节的机器代码是什么？解：（1）PC 当前值为240，该指令取出后PC 值为243，要求转移到290，即相对位移量为290 –243 = 47，转换成补码为2FH 。
第七章1. 计算机的外围设备是指（）A．输入/ 输出设备 B. 外存储器C. 输入/输出设备及外存储器D. 除了CPU和内存以外的其他设备解：D2．打印机根据印字方式可以分为（）和（）两大类，在（）类打印机中，只有（）型打印机能打印汉字，请从下面答案中选择填空。
A．针型打印机B. 活字型打印机C. 击打式D. 非击打式解：C D C A7．试推导磁盘存贮器读写一块信息所需总时间的公式。
解：设读写一块信息所需总时间为Tb，平均找道时间为Ts，平均等待时间为TL，读写一块信息的传输时间为Tm，则：Tb=Ts＋TL＋Tm。
假设磁盘以每秒r 转速率旋转，每条磁道容量为N 个字，则数据传输率=rN 个字/ 秒。
又假设每块的字数为n，因而一旦读写头定位在该块始端，就能在Tm≈（n / rN ）秒的时间中传输完毕。
TL是磁盘旋转半周的时间，TL=（1/2r ）秒，由此可得：Tb=Ts＋1/2r ＋n/rN 秒8．某磁盘存贮器转速为3000 转/ 分，共有4 个记录面，每毫米5 道，每道记录信息为12288 字节，最小磁道直径为230mm，共有275 道。
问：（1）磁盘存贮器的容量是多少？（2）最高位密度与最低位密度是多少？（3）磁盘数据传输率是多少？（4）平均等待时间是多少？（5）给出一个磁盘地址格式方案。
解：（1）每道记录信息容量= 12288 字节每个记录面信息容量= 275 × 12288 字节共有4 个记录面，所以磁盘存储器总容量为：4 ×275×12288字节= 13516800 字节（2）最高位密度D1按最小磁道半径R1计算（R1 = 115mm）：D1 = 12288 字节/ 2 πR1 = 17 字节/ mm 最低位密度D2 按最大磁道半径R2计算：R2 = R1 + （275 ÷ 5）= 115 + 55 = 170mmD2 = 12288 字节/ 2 πR2 = 11.5 字节/ mm（3）磁盘传输率C = r · Nr = 3000 / 60 = 50 周/ 秒N = 12288 字节（信道信息容量）C = r · N = 50 × 12288 = 614400 字节/ 秒（4）平均等待时间= 1/2r = 1 / （2 ×50） = 10 毫秒（5）磁盘存贮器假定只有一台，所以可不考虑台号地址。

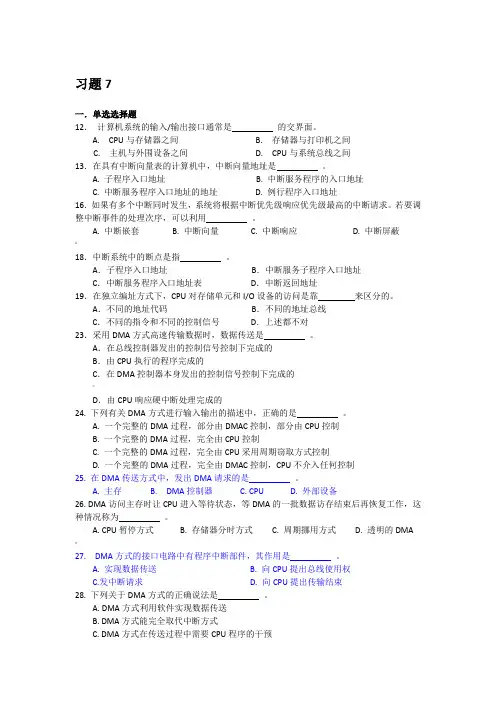

习题7一．单选选择题12．计算机系统的输入/输出接口通常是的交界面。
A. CPU与存储器之间B. 存储器与打印机之间C. 主机与外围设备之间D. CPU与系统总线之间13．在具有中断向量表的计算机中，中断向量地址是。
A. 子程序入口地址B. 中断服务程序的入口地址C. 中断服务程序入口地址的地址D. 例行程序入口地址16．如果有多个中断同时发生，系统将根据中断优先级响应优先级最高的中断请求。
若要调整中断事件的处理次序，可以利用。
A. 中断嵌套B. 中断向量C. 中断响应D. 中断屏蔽^18．中断系统中的断点是指。
A．子程序入口地址B．中断服务子程序入口地址C．中断服务程序入口地址表D．中断返回地址19．在独立编址方式下，CPU对存储单元和I/O设备的访问是靠来区分的。
A．不同的地址代码B．不同的地址总线C．不同的指令和不同的控制信号D．上述都不对23．采用DMA方式高速传输数据时，数据传送是。
A．在总线控制器发出的控制信号控制下完成的B．由CPU执行的程序完成的C．在DMA控制器本身发出的控制信号控制下完成的~D．由CPU响应硬中断处理完成的24. 下列有关DMA方式进行输入输出的描述中，正确的是。
A. 一个完整的DMA过程，部分由DMAC控制，部分由CPU控制B. 一个完整的DMA过程，完全由CPU控制C. 一个完整的DMA过程，完全由CPU采用周期窃取方式控制D. 一个完整的DMA过程，完全由DMAC控制，CPU不介入任何控制25. 在DMA传送方式中，发出DMA请求的是。
A. 主存B. DMA控制器C. CPUD. 外部设备26. DMA访问主存时让CPU进入等待状态，等DMA的一批数据访存结束后再恢复工作，这种情况称为。
A. CPU暂停方式B. 存储器分时方式C. 周期挪用方式D. 透明的DMA >27. DMA方式的接口电路中有程序中断部件，其作用是。
A. 实现数据传送B. 向CPU提出总线使用权C.发中断请求D. 向CPU提出传输结束28. 下列关于DMA方式的正确说法是。
计算机组成原理习题第七章第七章一．填空题1CPU响应中断时需要保存当前现场，这里现场指的是和的内容，它们被保存到中。
2在中断服务程序中，保护和恢复现场之前需要中断。
3DMA只负责总线上进行数据传送，在DMA写操作中，数据从传送到4总线的裁决方式速度最高。
5某机有四个中断源，优先顺序按1→2→3→4降序排列，若想将中断处理次序改为3→1→4→2，则1、2、3、4中断源对应地屏蔽字分别是、、和6I/O接口电源通常具有、、和功能。
7I/O的编址方式可分为和两大类，前者需有独立的I/O指令，后者可通过指令和设备交换信息。
8主机与设备交换信息的控制方式中，方式主机与设备是串行工作的，方式和方式主机与设备是并行工作的，且方式主程序与信息传送是并行进行的。
9I/O与主机交换信息的方式中，和都需通过程序实现数据传送，其中体现CPU与设备是串行工作的。
10CPU响应中断时要保护现场，包括对和的保护，前者通过实现，后者可通过实现。
11一次中断处理过程大致可分为、、、和等五个阶段。
12在DMA方式中，CPU和DMA控制器通常采用三种方法来分时使用主存，它们是、、和13中断接口电路通过总线将向量地址送至CPU.14I/O与主机交换信息共有、、、和五种控制方式。
15单重中断的中断服务程序的执行顺序为、、、和中断返回。
16多重中断的终端服务程序的执行顺序为、、、和中断返回。
二．选择题1.将外围设备与主存统一编址，一般是指A.每台设备占一个地址码B．每个外围接口占一个地址码C．接口中的有关寄存器各占一个地址码D．每台外设由一个主存单元管理2.主机与设备传送数据时，采用，主机与设备是串行工作的。
A.程序查询方式B．中断方式C．DMA方式D．通道方式3.当有中断源发出请求时，CPU可执行相应的中断服务程序。
提出中断请求的可以是A.通用寄存器B．专用寄存器C．外部事件D．cache4.在中断周期，CPU主要完成以下工作：A.关中断，保护断点，发中断响应信号并形成中断服务程序入口地址B.开中断，保护断点，发中断响应信号并形成中断服务程序入口地址C．关中断，执行中断服务程序D．开中断，执行中断服务程序5.CPU响应在中断的时间是A.一条指令结束B．外设提出中断C．取指周期结束D．任一机器周期结束6.向量中断是A.外设提出中断B．由硬件形成中断服务程序入口地址C．由硬件形成向量地址，再由向量地址找到中断服务程序入口地址D．以上都不对7.中断允许触发器用于A.向CPU发中断请求B．指示正有中断在进行C．开放或关闭中断系统D．指示中断处理结束8.以下论述正确的是A.CPU响应中断期间仍执行原程序B．在中断过程中，若又有中断源提出中断请求，CPU立即响应C．在中断响应中，保护断点、保护现场应由用户编程完成D．在中断响应中，保护断点是由中断隐指令自动完成的9.DMA方式是在之间建立一条直接数据通路。

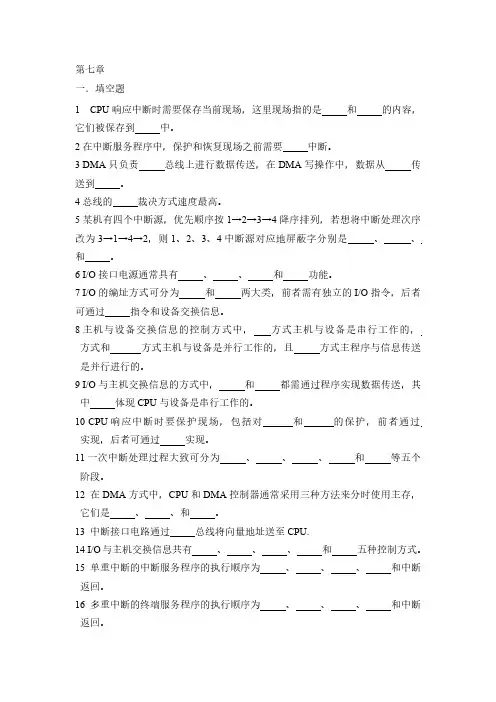

第七章一．填空题1 CPU响应中断时需要保存当前现场，这里现场指的是和的内容，它们被保存到中。
2在中断服务程序中，保护和恢复现场之前需要中断。
3 DMA只负责总线上进行数据传送，在DMA写操作中，数据从传送到。
4总线的裁决方式速度最高。
5某机有四个中断源，优先顺序按1→2→3→4降序排列，若想将中断处理次序改为3→1→4→2，则1、2、3、4中断源对应地屏蔽字分别是、、和。
6 I/O接口电源通常具有、、和功能。
7 I/O的编址方式可分为和两大类，前者需有独立的I/O指令，后者可通过指令和设备交换信息。
8主机与设备交换信息的控制方式中，方式主机与设备是串行工作的，方式和方式主机与设备是并行工作的，且方式主程序与信息传送是并行进行的。
9 I/O与主机交换信息的方式中，和都需通过程序实现数据传送，其中体现CPU与设备是串行工作的。
10 CPU响应中断时要保护现场，包括对和的保护，前者通过实现，后者可通过实现。
11一次中断处理过程大致可分为、、、和等五个阶段。
12 在DMA方式中，CPU和DMA控制器通常采用三种方法来分时使用主存，它们是、、和。
13 中断接口电路通过总线将向量地址送至CPU.14 I/O与主机交换信息共有、、、和五种控制方式。
15 单重中断的中断服务程序的执行顺序为、、、和中断返回。
16 多重中断的终端服务程序的执行顺序为、、、和中断返回。
二．选择题1.将外围设备与主存统一编址，一般是指。
A. 每台设备占一个地址码B．每个外围接口占一个地址码C．接口中的有关寄存器各占一个地址码D．每台外设由一个主存单元管理2.主机与设备传送数据时，采用，主机与设备是串行工作的。
A. 程序查询方式B．中断方式C．DMA方式D．通道方式3.当有中断源发出请求时，CPU可执行相应的中断服务程序。
提出中断请求的可以是。
A. 通用寄存器B．专用寄存器C．外部事件D．cache4.在中断周期，CPU主要完成以下工作：。
计算机组成原理3-7章作业答案(总6页)-本页仅作为预览文档封面，使用时请删除本页-第3章习题参考答案2.已知某64位机主存采用半导体存储器, 其地址码为26位, 若使用4M ×8位的DRAM 芯片组成该机所允许的最大主存空间, 并选用内存条结构形式, 问；(1) 若每个内存条为16M ×64位, 共需几个内存条 (2) 每个内存条内共有多少DRAM 芯片(3) 主存共需多少DRAM 芯片 CPU 如何选择各内存条 解：(1) 共需条4641664226=⨯⨯M 内存条 (2) 每个内存条内共有32846416=⨯⨯M M 个芯片(3) 主存共需多少 个RAM 芯片, 共有4个内存条, 故CPU 选择内存条用最高两位地址A24和A25通过2: 4译码器实现；其余的24根地址线用于内存条内部单元的选择。
3.用16K ×8位的DRAM 芯片构成64K ×32位存储器, 要求: (1) 画出该存储器的组成逻辑框图。
(2) 设存储器读/写周期为μS, CPU 在1μS 内至少要访问一次。
试问采用哪种刷新方式比较合理两次刷新的最大时间间隔是多少对全部存储单元刷新一遍所需的实际刷新时间是多少 解：(1) 用16K ×8位的DRAM 芯片构成64K ×32位存储器, 需要用 个芯片, 其中每4片为一组构成16K ×32位——进行字长位数扩展(一组内的4个芯片只有数据信号线不互连——分别接D0(D7、D8(D15.D16(D23和D24(D31, 其余同名引脚互连), 需要低14位地址(A0(A13)作为模块内各个芯片的内部单元地址——分成行、列地址两次由A0(A6引脚输入；然后再由4组进行存储器容量扩展, 用高两位地址A14.A15通过2: 4译码器实现4组中选择一组。
画出逻辑框图如下。
(1) (2) (3) (4)(5) (6) (7) (8) (9) (10) (11) (12) (13) (14) (15) (16) CPUD 0~D 31RAS 0RAS 1RAS 2RAS 3A 0~A 13A 14 A 15A 0~A 6A 0~A 6 A 0~A 6 A 0~A 6 WE WE2-4 译码RASD 0~7 D 8~15 D 16~23 D 24~31D 0~7 D 8~15 D 16~23 D 24~31D 0~7 D 8~15 D 16~23 D 24~31D 0~7 D 8~15 D 16~23 D 24~31WEWEWERASRASRAS(2) 设刷新周期为2ms, 并设16K(8位的DRAM 结构是128(128(8存储阵列, 则对所有单元全部刷新一遍需要128次(每次刷新一行, 共128行)若采用集中式刷新, 则每2ms 中的最后128((s=64(s 为集中刷新时间, 不能进行正常读写, 即存在64(s 的死时间若采用分散式刷新, 则每1(s 只能访问一次主存, 而题目要求CPU 在1μS 内至少要访问一次, 也就是说访问主存的时间间隔越短越好, 故此方法也不是最适合的比较适合采用异步式刷新:采用异步刷新方式, 则两次刷新操作的最大时间间隔为 , 可取(s ；对全部存储单元刷新一遍所需的实际刷新时间为：(s(128=；采用这种方式, 每(s 中有(s 用于刷新, 其余的时间用于访存(大部分时间中1(s 可以访问两次内存)。
