机械设计练习题

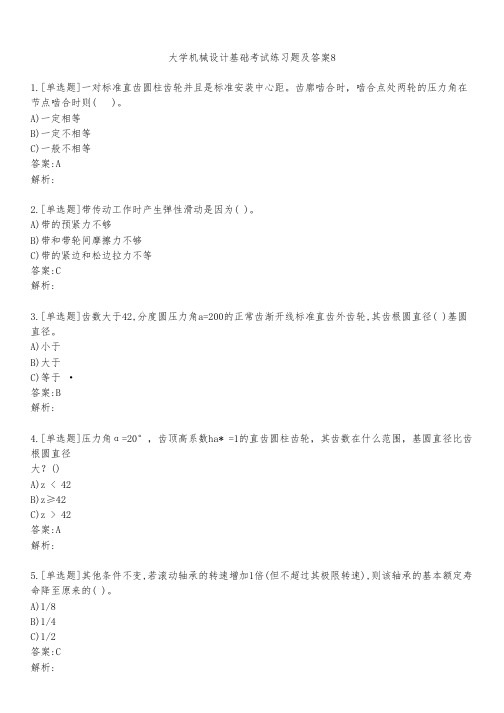

大学机械设计基础考试练习题及答案81.[单选题]一对标准直齿圆柱齿轮并且是标准安装中心距。

齿廓啮合时，啮合点处两轮的压力角在节点啮合时则( )。

A)一定相等B)一定不相等C)一般不相等答案:A解析:2.[单选题]带传动工作时产生弹性滑动是因为( )。

A)带的预紧力不够B)带和带轮间摩擦力不够C)带的紧边和松边拉力不等答案:C解析:3.[单选题]齿数大于42,分度圆压力角a=200的正常齿渐开线标准直齿外齿轮,其齿根圆直径( )基圆直径。

A)小于B)大于C)等于 ·答案:B解析:4.[单选题]压力角α=20°，齿顶高系数ha* =1的直齿圆柱齿轮，其齿数在什么范围，基圆直径比齿根圆直径大？()A)z < 42B)z≥42C)z > 42答案:A解析:5.[单选题]其他条件不变,若滚动轴承的转速增加1倍(但不超过其极限转速),则该轴承的基本额定寿命降至原来的( )。

A)1/8B)1/4C)1/26.[单选题]滑动轴承轴瓦上的油沟不应开在( )。

A)油膜承载区内B)油膜非承载区内C)轴瓦剖分面上答案:A解析:7.[单选题]为保证一对渐开线齿轮可靠地连续传动，应使实际啮合线长度（ ）基 圆齿距。

A)等于B)小于C)大于答案:C解析:8.[单选题]螺栓联接的疲劳强度随被联接件刚度的增大而( )。

A)提高B)降低C)不变答案:A解析:9.[单选题]普通平键剖面尺寸根据( )来选择。

A)传递力矩的大小B)轴的直径C)键的材料答案:B解析:10.[单选题]增大滚子半径,滚子从动件盘形回转凸轮实际廓线外凸部分的曲率半径( )。

A)增大B)减小C)不变答案:B解析:11.[单选题]在链传动中,限制链的排数是为了( )。

A)避免制造困难B)防止各排受力不匀C)减轻多边形效应12.[单选题]转化轮系传动比iHGJ应为( )。

A)nG/nJB)(nG-nH)/(nJ-nH)C)(nJ-nH)/(nG-nH)答案:B解析:13.[单选题]十字滑块联轴器主要适用于什么场合？ （ ）A)转速不高、有剧烈的冲击载荷、两轴线又有较大相对径向位移的联接的场合B)转速不高、没有剧烈的冲击载荷、两轴有较大相对径向位移的联接的场合C)转速较高、载荷平稳且两轴严格对中的场合答案:B解析:14.[单选题]欲保证一对直齿圆柱齿轮连续传动，其重合度 ε应满足什么条件？ （ ）A)ε = 0B)1 > ε > 0C)ε≥1答案:C解析:15.[单选题]V带传动设计计算若出现带的根数过多,宜采取( )予以改善。

大学机械设计基础考试练习题及答案11.[单选题]极限转速最高的轴承是( )。

A)深沟球轴承B)圆锥滚子轴承C)圆柱滚子轴承答案:A解析:2.[单选题]在滚齿机上加工标准直齿圆柱齿轮，什么条件下会发生根切？ （ ）A)m＜ MminB)α≠20°C)z < Zmin答案:C解析:3.[单选题]链传动工作一段时间后发生脱链的主要原因是什么？ （ ）A)链轮轮齿磨损B)链条饺链磨损C)包角过小3答案:B解析:4.[单选题]中等载荷、低速、开式传动齿轮，一般易发生什么失效形式？ （ ）A)齿面疲劳点蚀B)齿面磨损C)齿面胶合答案:B解析:5.[单选题]闭式软齿面齿轮传动中,齿轮最可能出现的破坏形式为( )。

A)轮齿折断B)齿面磨料磨损C)齿面疲劳点蚀答案:C解析:6.[单选题]带传动的中心距与小带轮的直径一定时，若增大传动比，则小带轮包角（ ）。

A)增大7.[单选题]一对渐开线齿轮啮合传动时，其中心距安装若有误差，( )。

A)仍能保证无侧隙连续传动B)仍能保证瞬时传动比不变C)瞬时传动比虽有变化，但平均转速比仍不变答案:B解析:8.[单选题]对V带的根数加以限制，主要是为（ ）。

A)便于安装B)降低初拉力C)使各根带受力均匀答案:C解析:9.[单选题]轴上安装有过盈联接时,应力集中源将发生在轴上( )。

(5.0分)A)轮毂中间部位B)沿轮毂两端部位C)距轮毂端部为1/3轮长度处答案:B解析:10.[单选题]滑动轴承中,含油轴承是采用 材料制成的。

A)硬木B)粉末冶金C)塑料答案:B解析:11.[单选题]两轴之间要求多级变速传动,选用( )轮系合适。

A)定轴B)行星C)差动答案:A解析:12.[单选题]圆柱压缩螺旋弹簧的最大切应力r。

发生在簧丝的( )。

A)内侧13.[单选题]不允许角偏差的轴承是( )。

A)深沟球轴承B)滚针轴承C)圆柱滚子轴承答案:B解析:14.[单选题]中心距已定的开口带传动,传动比增大,则小轮包角( )。

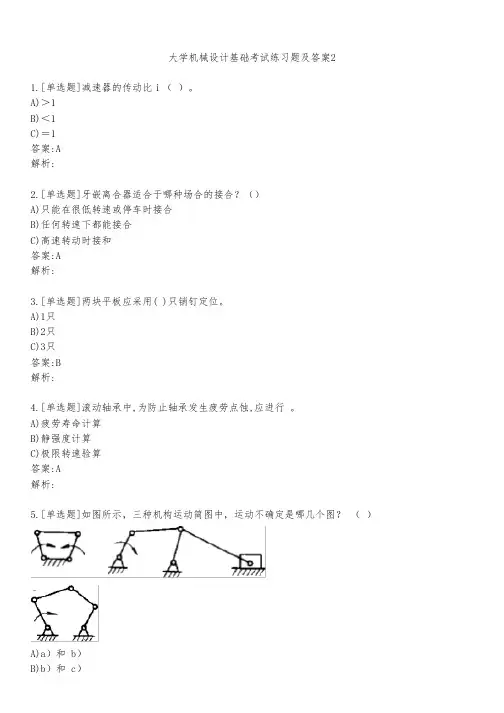

大学机械设计基础考试练习题及答案21.[单选题]减速器的传动比ｉ（ ）。

A)＞1B)＜1C)＝1答案:A解析:2.[单选题]牙嵌离合器适合于哪种场合的接合？（）A)只能在很低转速或停车时接合B)任何转速下都能接合C)高速转动时接和答案:A解析:3.[单选题]两块平板应采用( )只销钉定位。

A)1只B)2只C)3只答案:B解析:4.[单选题]滚动轴承中,为防止轴承发生疲劳点蚀,应进行 。

A)疲劳寿命计算B)静强度计算C)极限转速验算答案:A解析:5.[单选题]如图所示，三种机构运动简图中，运动不确定是哪几个图？ （ ）C)a）和c）答案:C解析:6.[单选题]下列特点中，（ ）是齿轮机构的优点。

A)适用于大中心距传动B)制造成本低C)可以实现任意两轴之间运动的传递答案:C解析:7.[单选题]起吊重物用的手动蜗杆传动宜采用( )的蜗杆。

A)单头,大升角B)单头,小升角C)多头,大升角答案:B解析:8.[单选题]普通平键联接的主要失效形式是什么？ （ ）A)工作面疲劳点蚀B)工作面挤压破坏C)压缩破裂答案:B解析:9.[单选题]( )是只能承受轴向力的轴承。

A)深沟球轴承B)圆锥滚子轴承C)推力球轴承答案:C解析:10.[单选题]套筒滚子链中,滚子的作用是( )。

A)缓冲吸震B)提高链的承载能力C)减轻套筒与轮齿间的摩擦与磨损答案:C解析:11.[单选题]T1 、T2分别为作用在蜗杆与蜗轮上的扭矩，两扭矩的关系是（ ）。

12.[单选题]滚子链传动中，尽量避免采用过渡链节的主要原因是什么？ （ ）A)制造困难B)价格高C)链板受附加弯曲应力答案:C解析:13.[单选题]浇注温度过高时，铸件会产生( )。

A)冷隔B)粘砂严重C)夹杂物答案:B解析:14.[单选题]螺栓联接的疲劳强度随被联接件刚度的增大而( )。

A)提高B)降低C)不变答案:A解析:15.[单选题]下述离合器中能保证被联接轴同步转动的是( )。

第一章绪论机械设计概述一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。

……（√）2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。

（×）4、机构是具有确定相对运动的构件组合。

………………………………（√）5、构件可以由一个零件组成，也可以由几个零件组成。

………………（√）6、整体式连杆是最小的制造单元，所以它是零件而不是构件。

……（×）7、连杆是一个构件，也是一个零件。

………………………（√）8、减速器中的轴、齿轮、箱体都是通用零件。

………………………………（×）二、选择(每题一分)1、组成机器的运动单元体是什么？（ B ）A．机构 B．构件 C．部件 D．零件2、机器与机构的本质区别是什么？（ A ）A．是否能完成有用的机械功或转换机械能 B．是否由许多构件组合而成C．各构件间能否产生相对运动 D．两者没有区别3、下列哪一点是构件概念的正确表述？（ D ）A．构件是机器零件组合而成的。

B．构件是机器的装配单元C．构件是机器的制造单元 D．构件是机器的运动单元4、下列实物中，哪一种属于专用零件？（ B ）A．钉 B．起重吊钩 C．螺母 D．键5、以下不属于机器的工作部分的是（ D ）A．数控机床的刀架 B．工业机器人的手臂C．汽车的轮子 D．空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。

车床上的主轴属于（执行）部分。

2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体。

3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。

4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。

5.机器或机构各部分之间应具有_相对__运动。

机器工作时，都能完成有用的__机械功___或实现转换__能量___。

第二章平面机构的结构分析一、填空题(每空一分)2.两构件之间以线接触所组成的平面运动副，称为高副，它产生 1 个约束，而保留 2 个自由度。

练习题（一）一、选择正确答案（选择一个正确答案，将其前方的字母填在括号中）1．一对齿轮要正确啮合，它们的_______必须相等。

（A）直径（B）宽度（C）模数（D）齿数2．一个齿轮上的圆有_______。

（A）齿顶圆和齿根圆，（B）齿顶圆，分度圆，基圆和齿根圆（C）齿顶圆，分度圆，基圆，节圆，齿根圆3．一标准直准圆柱齿轮的齿距P=15.7mm,齿顶圆的直径为d=400mm,则该齿轮的齿数为_______。

（A）80 （B）78 （C）82 （D）764.在蜗杆蜗轮传动中，轮齿间的啮合是。

(A)点接触；(B)线接触；(C)面接触。

5.设计键联接的几项主要内容是：a按轮毂长度选择键的长度b按要求选择键类型c按内径选择键的剖面尺寸d进行必要强度校核具体设计时一般顺序为_______。

(A)b-a-c-d(B)b-c-a-d(C)c-d-b-a(D)a-c-b-d6. 同时承受弯矩和转矩的轴，称为_______。

（A）转轴（B）心轴（C）传动轴（D）曲轴7.带在工作时产生弹性滑动，是由于_______。

（A）带的紧边与松边拉力不等（B）带与带轮间的摩擦系数偏低（C）带不是绝对挠性件（D）带绕过带轮产生离心力8．在下列四种型号的滚动轴承中，只能承受径向载荷的是____。

（A）6208；（B）N208；（C）30208；（D）51208。

9．一根转轴采用一对滚动轴承支承，其承受载荷为径向力和较大的轴向力，并且有冲击、振动较大。

因此宜选择____。

（A）深沟球轴承；（B）角接触球轴承；（C）圆锥滚子轴承。

10．径向滑动轴承的主要结构形式有三种，以其中____滑动轴承应用最广。

（A）整体；（B）对开；（C）调心。

二、填空题1．模数是齿轮的参数，是齿轮各部分几何尺寸计算的，齿形的大小和强度与它成。

2.由渐开线的形成可知，离基圆越远的点，相应的压力角__ __ _，我国规定标准压力角为_ __。

3.由于渐开线齿轮的传动比等于___ ___，所以即使两轮的安装中心距略有偏差，也不影响两轮的传动比。

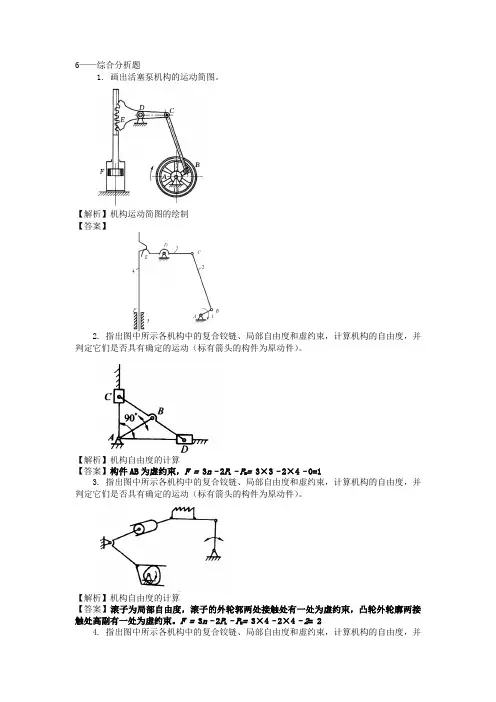

6——综合分析题
1. 画出活塞泵机构的运动简图。

【解析】机构运动简图的绘制
【答案】
2. 指出图中所示各机构中的复合铰链、局部自由度和虚约束，计算机构的自由度，并判定它们是否具有确定的运动（标有箭头的构件为原动件）。

【解析】机构自由度的计算
【答案】构件AB为虚约束，F = 3n–2P L–P H= 3×3–2×4–0=1
3. 指出图中所示各机构中的复合铰链、局部自由度和虚约束，计算机构的自由度，并判定它们是否具有确定的运动（标有箭头的构件为原动件）。

【解析】机构自由度的计算
【答案】滚子为局部自由度，滚子的外轮郭两处接触处有一处为虚约束，凸轮外轮廓两接触处高副有一处为虚约束。

F = 3n–2P L–P H= 3×4–2×4–2= 2
4. 指出图中所示各机构中的复合铰链、局部自由度和虚约束，计算机构的自由度，并
判定它们是否具有确定的运动（标有箭头的构件为原动件）。

【解析】机构自由度的计算
【答案】滚子为局部自由度，F = 3n–2P L–P H= 3×4–2×5–0= 1
5. 指出图中所示各机构中的复合铰链、局部自由度和虚约束，计算机构的自由度，并判定它们是否具有确定的运动（标有箭头的构件为原动件）。

【解析】机构运动简图的绘制
【答案】套筒与杆件铰接处为复合铰链（2个回转副），F = 3n–2P L–P H= 3×7–2×10–0= 1。

大学机械设计基础考试练习题及答案11.[单选题]蜗杆传动比i12=n1/n2的范围一般是( )。

A)1-8B)8~80C)80~120答案:B解析:2.[单选题]向心滑动轴承,载荷及转速不变,宽径比不变,若直径增大1倍,则轴承的平均压强P与圆周速度I/的乘积pv值为原来的( )倍。

A)1/2B)1/4C)2答案:A解析:3.[单选题]圆柱压缩螺旋弹簧的最大切应力r。

发生在簧丝的( )。

A)内侧B)中心C)外侧答案:A解析:4.[单选题]已知在循环变应力作用下的最大应力为60MPa,最小应力为-60 MPa，那么这个应力叫做（）。

A)静应力B)脉动循环变应力C)对称循环变应力答案:C解析:5.[单选题]载荷变化不大,转速较低,两轴较难对中,宜选( )。

A)刚性固定式联轴器B)刚性可移式联轴器C)弹性联轴器答案:B解析:6.[单选题]在齿轮强度计算中，可靠性要求与安全系数取值之间的关系是( )A)可靠度要求越低，安全系数取值越大B)可靠度要求越高，安全系数取值应越大C)失效概率要求越小，安全系数取值应越小答案:B解析:7.[单选题]要求防腐蚀处宜采用( )铆钉。

A)半圆头B)沉头C)平截头答案:C解析:8.[单选题]蜗杆传动的传动比i12=n1/n2( )。

A)d2/d1B)d2tanl/d1C)d2/(d1tanl)答案:C解析:9.[单选题]某一滚动轴承,当所受当量动载荷增加时,其基本额定动载荷( )。

A)增加B)不变C)减小答案:B解析:10.[单选题]下列滚动轴承中哪类轴承的极限转速最高？ （ ）A)深沟球轴承B)角接触球轴承C)推力球轴承答案:A解析:11.[单选题]由于( )在结晶过程中收缩率较小，不容易产生缩孔、缩松以及开裂等缺陷，所以应用较广泛。

A)可锻铸铁B)球墨铸铁C)灰铸铁答案:C解析:12.[单选题]机械周期性速度波动计算飞轮转动惯量时,最大盈亏功A,。

为一个周期内( )。

A)最大盈功与最大亏功的代数和B)最大盈功与最大亏功的代数差C)各段盈亏功的代数和答案:B解析:13.[单选题]直齿锥齿轮是按( )的当量直齿圆柱齿轮进行强度计算的。

大学机械设计基础考试练习题及答案31.[单选题]阿基米德圆柱蜗杆的（ ）压力角，应取标准值。

A)端面B)法面C)轴面答案:C解析:2.[单选题]安装齿轮的轴，若弯曲变形超过限度，会造成( )。

A)轮齿发生干涉现象B)齿根应力集中现象严重C)沿齿宽方向发生偏载答案:C解析:3.[单选题]自动离合器能根据机器( )的改变自动完成接合和分离。

A)运转参数B)几何尺寸C)材料答案:A解析:4.[单选题]铸造时冒口的主要作用是( )。

A)增加局部冷却速度B)补偿热态金属，排气及集渣C)提高流动性答案:B解析:5.[单选题]V带传动正常工作时，不能保证准确传动比是因为（ ） 。

A)带在带轮上的打滑B)带容易变形和磨损C)带的弹性滑动答案:C解析:6.[单选题]小链轮所受的冲击力( )大链轮所受的冲击力。

A)小于7.[单选题]凸轮机构从动件采用等加速等减速运动规律时，有（ ）。

A)柔性冲击B)刚性冲击C)平稳无冲击答案:A解析:8.[单选题]在尺寸相同的情况下，哪类轴承所能承受的轴向载荷最大？ （ ）A)深沟球轴承B)角接触轴承C)调心球轴承答案:B解析:9.[单选题]凸轮机构按下列哪种运动规律运动时，会产生刚性冲击。

（ ）A)等速运动规律B)等加速等减速运动规律C)简谐运动规律答案:A解析:10.[单选题]齿条型刀具加工标准直齿圆柱齿轮时，刀具中线和分度圆位置关系是（ ）。

A)相切B)相交C)相离答案:A解析:11.[单选题]平面连杆机构传动中，传动角与运动的关系是（ ）。

A)传动角小，运动效果好B)传动角大，运动效果好C)传动角与运动无关答案:B解析:12.[单选题]( )键适于定心精度要求高、传递载荷大的轴、毂动或静联接。

A)平键13.[单选题]为了消除铸造热应力，在铸造工艺上应保证( )。

A)顺序（定向）凝固B)同时凝固C)内浇口开在厚壁处答案:B解析:14.[单选题]限制链轮最小齿数的目的是( )。

练习题库一、选择正确答案（在每小题下方A、B、C、D四个答案中，选择一个正确答案，将其前方的字母填在括号中）绪论1．机械设计这一门学科，主要研究( )的工作原理、结构和设计计算方法。

A.各类机械零件和部件B.通用机械零件和部件C.专用机械零件和部2．下列八种机械零件：a.汽车发动机的阀门弹簧；b.起重机的抓斗；c.气轮机的轮叶；d.车床变速箱中的齿轮;e.纺织机的织梭；f.飞机的螺旋桨；g.柴油机的曲轴；h.自行车的链条。

其中有( ) 是专用零件而不是通用零件。

A.三种B.四种C.五种D.六种3.当一个平面运动链的原动件数目小于此运动链的自由度数时，则此运动链( )。

A. 具有确定的相对运动B. 只能作有限的相对运动C. 运动不能确定D. 不能运动平面连杆机构1.对于铰链四杆机构，当满足杆长之和的条件时，若取( )为机架，将得到曲柄摇杆机构。

A.最短杆B.与最短杆相对的构件C.最长杆D.与最短杆相邻的构件2.对于曲柄摇杆机构，当( )时，机构处于死点位置。

A.曲柄为原动件、曲柄与机架共线B.曲柄为原动件、曲柄与连杆共线C.摇杆为原动件、曲柄与机架共线D.摇杆为原动件、曲柄与连杆共线3.在曲柄摇杆机构中，当取曲柄为原动件时，( )死点位置。

A. 有一个B. 没有C. 有两个D. 有三个4.对于平面连杆机构，当( )时，机构处于死点位置。

A. 传动角=γ B. 传动角90=γ C. 压力角 0=α D. 压力角45=α5.对于铰链四杆机构，当满足杆长之和的条件时，若取( )为机架，将得到双曲柄机构。

A.最短杆B.与最短杆相对的构件C.最长杆D. 与最短杆相邻的构件6.对于曲柄摇杆机构，当( )时，机构处于极限位置。

A. 曲柄与机架共线B.曲柄与连杆共线C. 摇杆与机架共线D.摇杆与连杆共线7.对于铰链四杆机构，当从动件的行程速比系数( )时，机构必有急回特性。

A. K>0B. K>1C. K<1D. K=18.对于铰链四杆机构，当满足杆长之和的条件时，若取( )为机架，将得到双摇杆机构。

大学机械设计基础考试练习题及答案21.[单选题]带传动超过最大工作能力时,将发生打滑失效,打滑总是( )开始。

A)先在大带轮上B)先在小带轮上C)在两带轮上同时答案:B解析:2.[单选题]杆长不等的钗链四杆机构，若以最短杆为机架，则是什么机构？ （）A)双曲柄机构B)双摇杆机构C)双曲柄机构或双摇杆机构"答案:C解析:3.[单选题]机械在盈功阶段运转速度( )。

A)增大B)不变C)减小答案:A解析:4.[单选题]平键的截面尺寸（bxh）应按照（ ）从键的标准中查取。

A)轴段长度B)扭矩C)轴径答案:C解析:5.[单选题]( )是只能承受径向力的轴承。

A)深沟球轴承B)圆柱滚子轴承C)角接触球轴承答案:B解析:6.[单选题]一对啮合的斜齿圆柱齿轮，螺旋线方向（左右旋向）的关系是（ ）。

A)相同答案:B解析:7.[单选题]圆柱压缩螺旋弹簧的最大切应力r。

发生在簧丝的( )。

A)内侧B)中心C)外侧答案:A解析:8.[单选题]一减速齿轮传动，主动轮1用45钢调质，从动轮2用45钢正火，则它们的许用齿面接触应力的关系是（ ）。

A)[σH1]<[σH2]B)[σH1]=[σH2]C)[σH1]>[σH2]答案:C解析:9.[单选题]温度升高时,润滑油的粘度随之( )。

A)升高B)降低C)保持不变答案:B解析:10.[单选题]刀具的主偏角是( )。

A)在基面内测量的主切削刃在基面上的投影与进给运动方向的夹角B)主切削刃与工件回转轴线间的夹角,在基面中测量C)主切削刃与刀杆答案:A解析:11.[单选题]对大批量生产、尺寸较大(D>500mm)、形状复杂的齿轮应选择( )毛坯。

A)铸造B)锻造C)焊接答案:A解析:12.[单选题]对于紧螺栓连按拉伸接强度计算时，应将拉伸载荷增加到原来的1.3倍，这是考虑（ ）B)扭切应力作用C)载荷的变化与冲击答案:B解析:13.[单选题]重载、高速、精密程度要求高的机械设备应采用何种润滑方式？ （ ）A)油环润滑B)飞溅润滑C)压力润滑答案:C解析:14.[单选题]限制链轮最小齿数的目的是( )。

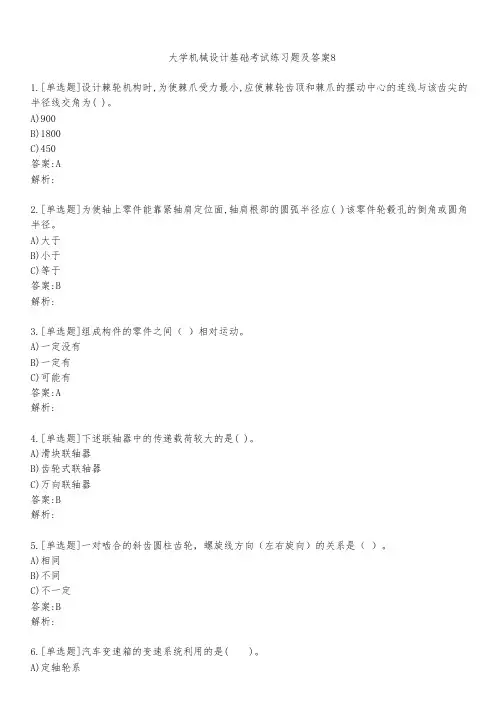

大学机械设计基础考试练习题及答案81.[单选题]设计棘轮机构时,为使棘爪受力最小,应使棘轮齿顶和棘爪的摆动中心的连线与该齿尖的半径线交角为( )。

A)900B)1800C)450答案:A解析:2.[单选题]为使轴上零件能靠紧轴肩定位面,轴肩根部的圆弧半径应( )该零件轮毂孔的倒角或圆角半径。

A)大于B)小于C)等于答案:B解析:3.[单选题]组成构件的零件之间（ ）相对运动。

A)一定没有B)一定有C)可能有答案:A解析:4.[单选题]下述联轴器中的传递载荷较大的是( )。

A)滑块联轴器B)齿轮式联轴器C)万向联轴器答案:B解析:5.[单选题]一对啮合的斜齿圆柱齿轮，螺旋线方向（左右旋向）的关系是（ ）。

A)相同B)不同C)不一定答案:B解析:6.[单选题]汽车变速箱的变速系统利用的是( )。

A)定轴轮系B)周转轮系C)复合轮系答案:A解析:7.[单选题]工作时既承受弯矩,又传递转矩的轴称为( )。

A)心轴B)传动轴C)转轴答案:C解析:8.[单选题]铰链四杆机构中，能够整周转动的连架杆称作为（ ）。

A)连杆B)摇杆C)曲柄答案:C解析:9.[单选题]要求表面硬芯部软、承受冲击载荷的机件材料选择宜( )。

A)高强度铸铁B)低碳钢渗碳淬火C)高碳钢调质答案:B解析:10.[单选题]对心曲柄滑块机构的行程速比系数一定( )。

A)大于1B)小于1C)等于1答案:C解析:11.[单选题]在下列三种具有相同公称直径和螺距,并采用相同材料配对的螺旋副中,传动效率最高的是( )。

A)单线矩形螺旋副B)单线梯形螺旋副C)双线矩形螺旋副答案:C解析:12.[单选题]与轴承配合的轴段是 （ ）B)轴颈C)轴身答案:B解析:13.[单选题]周转轮系中，轴线运动的齿轮称为（ ）。

A)行星轮B)中心轮C)行星架答案:A解析:14.[单选题]哪种生产类型对工人技术水平要求高( )。

A)单件小批量生产B)成批生产C)大批大量生产答案:A解析:15.[单选题]直浇口的主要作用是( )A)形成压力头、补缩B)排气C)挡渣答案:A解析:16.[单选题]机床型号中的组别和型别代号( )。

机械设计基础试题库一一一绪论机械设计概述一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。

……（√）2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。

（× ）4、机构是具有确定相对运动的构件组合。

………………………………（√）5、构件可以由一个零件组成，也可以由几个零件组成。

………………（√）6、整体式连杆是最小的制造单元，所以它是零件而不是构件。

……（ × ）7、连杆是一个构件，也是一个零件。

………………………（√）8、减速器中的轴、齿轮、箱体都是通用零件。

………………………………（× ）二、选择(每题一分)1、组成机器的运动单元体是什么？（ B ）A．机构 B．构件 C．部件 D．零件2、机器与机构的本质区别是什么？（ A ）A．是否能完成有用的机械功或转换机械能 B．是否由许多构件组合而成C．各构件间能否产生相对运动 D．两者没有区别3、下列哪一点是构件概念的正确表述？（ D ）A．构件是机器零件组合而成的。

B．构件是机器的装配单元C．构件是机器的制造单元 D．构件是机器的运动单元4、下列实物中，哪一种属于专用零件？（ B ）A．钉 B．起重吊钩 C．螺母 D．键5、以下不属于机器的工作部分的是（ D ）A．数控机床的刀架 B．工业机器人的手臂C．汽车的轮子 D．空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。

车床上的主轴属于（执行）部分。

2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体。

3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。

4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。

5.机器或机构各部分之间应具有_相对__运动。

机器工作时，都能完成有用的__机械功___或实现转换__能量___。

第16章滑动轴承【思考题】16-1 滑动轴承的性能特点有哪些？主要的应用场合有哪些？16-2 滑动轴承的主要结构型式有哪几种？各有什么特点？16-3 轴承材料应具备哪些性能？是否存在着能同时满足这些性能的材料？16-4 非液体润滑轴承的设计依据是什么？限制p和pv的目的是什么？16-5 液体动压润滑的必要条件是什么？叙述向心滑动轴承形成动压油膜的过程？16-6 找出一滑动轴承应用实例，确定滑动轴承类型，分析其特点和选用的原因。

A级能力训练题1.下述各点中，不能作为优点的滑动轴承是________。

（1）径向尺寸小（2）内部间隙小，旋转精度高（3）运转平稳，噪音小（4）没有极限转速限制，可用于高速2.含油轴承是采用________制成的。

（1）硬木（2）塑料（3）硬橡胶（4）粉末冶金3.在下述材料中，不能作为滑动轴承轴瓦或轴承衬材料的是________。

（1）GCr15 （2）HT250（3）ZQSn10-5 （4）ZChSnSb11-64.在滑动轴承轴瓦或轴承衬的材料中，承载能力最高的是________。

（1）灰铸铁（2）巴氏合金（3）铅锡表青铜（4）铅青铜等铜基轴承合金5.滑动轴承在液体摩擦工况下的摩擦系数很小，约为__________。

（1）0.1～0.8 （2）0.01～0.08（3）0.001～0.008 （4）0.0001～0.00086.滑动轴承校核pv值、蜗杆传动进行温升计算都是为了防止__________出现失效。

（1）胶合（2）点蚀（3）磨损（4）塑性变形7.在非液体摩擦滑动轴承设计中，限制比压p的主要目的是__________。

（1）防止轴承衬的塑性变形（2）防止轴承衬的过度磨损（3）防止轴承因过热而胶合（4）防止轴承因发热而卡死8.验算滑动轴承最小油膜厚度h min的目的是 __________。

（1）确定轴承是否能获得液体摩擦（2）控制轴承的发热量（3）计算轴承内部的摩擦阻力（4）控制轴承的压力p9.下列各类机械设备中，只采用滑动轴承的是________。

机械设计练习题一、选择题1.在进行疲劳强度计算时，其极限应力材料的__________。

A. 屈服极限B. 疲劳极限C. 强度极限D. 弹性极限。

2.设计螺栓组联接时，虽然每个螺栓的受力不一定相等，但对该组螺栓仍均采用相同的材料，直径和长度，这主要是为了_ ___ __。

3. A. 外形美观 B. 购买方便4. C. 便于加工和安装5.键的剖面尺寸通常是根据___ _ __，按标准选择。

6. A. 传递转矩的大小 B. 传递功率的大小7. C. 轮毂的长度 D. 轴的直径8.带传动中，在预紧力相同的条件下，V带比平带能传递较大的功率，是因为V带_________。

9. A. 强度高 B. 尺寸小C. 有楔形增压作用10.V带传动设计中，限制小带轮的最小直径主要是为了________。

11. A. 使结构紧凑 B. 限制弯曲应力12. C. 保证带和带轮接触面间有足够摩擦力 D. 限制小带轮上的包角13.带传动采用张紧装置的目的是_ ______。

A. 减轻带的弹性滑动B. 提高带的寿命C. 改变带的运动方向D. 调节带的预紧力14.设计链传动时，链节数最好取________。

15. A. 偶数 B. 奇数16. C. 链轮齿数的整数倍17.链传动设计中，当载荷大、中心距小、传动比大时，宜选用______。

18. A. 大节距单排链 B. 小节距多排链C. 小节距单排链D. 大节距多排链19.6206型号滚动轴承的内径d应该是_______mm。

20. A. 06 B. 30C. 12D. 1021.球轴承和滚子轴承的支承刚性比较，______。

22. A. 两类轴承基本相同 B. 球轴承较高23. C. 滚子轴承较高24.滚动轴承的额定寿命是指同一批轴承中________的轴承所能达到的寿命。

25. A. 99% B. 95%C. 90%D. 50%26.巴氏合金是用来制造。

A. 单层金属轴瓦B. 双层及多层金属轴瓦C. 含油轴承铀瓦D. 非金属轴瓦27.有一向心滑动轴承，拆下后发现轴瓦表面承载部位有如下图所示轴向及周向油槽，并在中部用一油孔与润滑油路相通，由此可以断定该轴承为。

机械设计练习题机械设计练习题机械设计是工程领域中的重要分支，它涉及到各种机械设备的设计和制造。

通过设计练习题，可以帮助学生巩固和应用所学的机械设计知识，提高解决实际问题的能力。

本文将介绍几个常见的机械设计练习题，以帮助读者更好地理解和应用机械设计原理。

题目一：轴承选择在机械设计中，轴承是非常重要的零件，它用于支撑和减少机械部件之间的摩擦。

在设计一个机械装置时，我们需要选择合适的轴承类型和尺寸。

假设我们需要设计一个高速旋转的轴，该轴上有一个受力点，我们需要选择一个合适的轴承来支撑该轴。

请根据给定的条件，选择一个适当的轴承类型和尺寸，并说明你的选择理由。

解答：在选择轴承类型时，我们需要考虑轴承的负载能力、转速限制和安装方式等因素。

在高速旋转轴的设计中，往往会选择滚动轴承，因为滚动轴承具有较高的负载能力和转速限制。

在滚动轴承中，我们可以选择球轴承、圆柱滚子轴承或锥形滚子轴承。

根据受力点的位置和受力方向，我们可以计算出轴承所受的径向力和轴向力，并根据这些力来选择合适的轴承尺寸。

题目二：齿轮传动设计齿轮传动是机械装置中常见的传动方式，它可以将动力从一个轴传递到另一个轴上。

在设计齿轮传动时，我们需要确定齿轮的模数、齿数和齿轮轴的位置等参数。

请设计一个齿轮传动系统，使得输入轴和输出轴的转速比为2:1，并说明你的设计过程。

解答：在设计齿轮传动系统时，我们首先需要确定输入轴和输出轴的转速比。

在这个例子中，转速比为2:1，意味着输出轴的转速是输入轴的两倍。

根据转速比，我们可以计算出齿轮的齿数比。

假设输入轴上的齿轮有N1齿，输出轴上的齿轮有N2齿，则有N2/N1=2。

根据齿轮的模数和齿数比，我们可以计算出齿轮的齿数和模数。

题目三：弹簧设计弹簧是机械装置中常用的零件，它可以储存和释放能量。

在设计一个弹簧时，我们需要确定弹簧的刚度和尺寸。

请设计一个弹簧，使得在给定的载荷下，弹簧的变形量不超过10mm，并说明你的设计过程。
