金属陶瓷(硬质合金)

(一)硬质合金简介用粉末冶金的方法（包括：球磨、混料、压制成型和烧结）值得的WC-Co或WC-TiC -Co 合金称为金属陶瓷硬质合金。

简称为硬质合金。

随着工业生产的飞跃发展，硬质合金制品的应用及研究也不断扩大和深入。

(二)性能和用途金属陶瓷硬质合金是一种较硬的材料，在某种场合下可以代替金刚石材料。

他的特点是具有高的熔点，高的硬度，高的耐磨性及比高速钢更高的热硬性;切削温度高至1000℃，而刀具的硬度尚未显著下降。

因此在金属切削中，它的切削效率是一般钢制刀具无可比拟的。

同时，硬质合金制品的使用寿命也比钢制品高的多。

钨钴类合金一般强度和冲击韧性较高，而钨钛钴合金的耐磨性、热硬性、和允许的切削速度则较高。

硬质合金主要用于制造切削刀具刀头；又用作各种模具、轧棍、矿山及石油钻探工具等。

(三)组织与缺陷钨钴类合金：组织由过剩的WC和以钴为基（溶有WC）的粘结相组成。

缺陷则有污垢、η相、裂纹、WC相聚集的粗大颗粒。

(四)技术要求低倍组织硬质合金的低倍组织应均匀一致。

不允许有黑心、气孔、分层、裂纹及脏污等缺陷。

高倍组织。

主要观察硬质合金中各相的组成，以及晶粒的大小、分布情况等。

允许有个别粗大的碳化钨相晶粒存在，但不允许有大量堆积或普遍晶粒长大现象。

(五)金相试样的制备和检验方法1、试样的制备硬质合金金相试样的制备方法与一般钢铁试样不同，现将我对硬质合金金相试样的制备方法介绍如下，以供参考。

(1)取样和磨制由于硬质合金制品表面与中心的组织存在差异，所以一般取制品的折断面或者剖面作为金相试样的磨面，有些制品不能进行破坏和折断，则可取比较有代表性的表面，将其磨去一定深度后进行检查。

（注：磨面最好进行倒角处理）将选定的试样观察面在磨床上磨平（若选定的观察面已经是平的，可免去此步骤），然后准备好一块抛光布（此步骤并非抛光），将大号金刚石粉末用手指沾取适量均匀涂于抛光机的抛光布上半径大约5厘米左右的圆周上，启动抛光机，于抛光布上洒适量的水（防止试样发热和利于试样磨平），然后小心的将试样放到告诉旋转的抛光布上进行磨平，磨的时候用力要均匀，并随时观察，感觉有干涩感的时候要即时洒水。

金属陶瓷材料一、金属陶瓷的定义材料是人类文明的里程碑，是人类赖以生存和得以发展的重要物质基础。

正是材料的使用、发现和发明，才使人类在与自然界的斗争中，走出混沌蒙昧的时代，发展到科学技术高度发达的今天。

当今世界，能源、信息、材料已成为人类现代文明进步的标志，继金属、有机高分子材料以后，金属陶瓷材料正以其卓越的性能、繁多的品种和广泛的用途进入各行各业，其发展之快，作用之大，令世人瞩目。

金属陶瓷材料具有比强度高、比模量高、耐磨损、耐高温等优良性能，在众多场合已被作为新材料的代名词，成为现代高新技术、新兴产业和传统工业技术改造的物质基础，也是发展现代国防所不可缺少的重要部分，引起了世界各国尤其是发达国家的高度重视，纷纷投入巨资进行研究开发，把金属陶瓷材料作为本国高技术发展的一个重要领域。

图1 金属陶瓷复合材料性能图1、金属陶瓷的概念金属陶瓷是由陶瓷硬质相与金属或合金粘结相组成的结构材料。

从金属陶瓷英文单词Cermets来，是由Ceramic（陶瓷）和Metal（金属）结合构成的。

金属陶瓷既保持了陶瓷的高强度、高硬度、耐磨损、耐高温、抗氧化和化学稳定性等特性，又具有较好的金属韧性和可塑性。

由于“金属陶瓷”和“硬质合金”两个学科术语没有明确的分界，所以具体材料也很难划分界线，从材料的组元看，“硬质合金”应该归入“金属陶瓷”，IE. Campbell就将“硬质合金”归入到“金属陶瓷”。

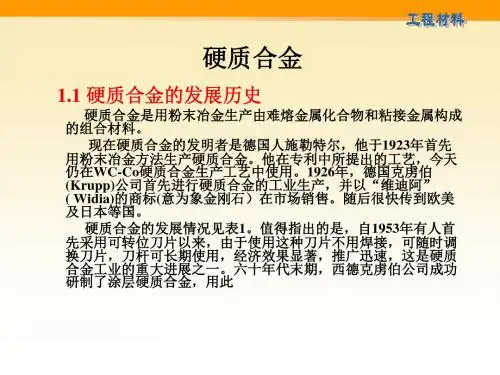

2、金属陶瓷的历史WC-Co基金属陶瓷作为研究最早的金属陶瓷，由于具有很高的硬度（HRA80~92），极高的抗压强度6000MPa（600kg/mm2），已经应用于许多领域。

但是由于W和Co资源短缺，促使了无钨金属陶瓷的研制与开发，迄今已历经三代：第一代是“二战”期间，德国以Ni粘结TiC生产金属陶瓷；第二代是20世纪60年代美国福特汽车公司添加Mo到Ni粘结相中改善TiC和其他碳化物的润湿性，从而提高材料的韧性；第三代金属陶瓷则将氮化物引入合金的硬质相，改单一相为复合相。

《习题一》一、填空题1、模具是一种重要的加工工艺装备，它的使用对保证产品质量、提高经济效益有着重要的作用.模具加工具有材料利用率高、力学性能好、尺寸精度高、生产效率高.2、作为模具设计和制造者,既懂得模具设计和制造技术，又懂得材料成型加工及模具选材技术，才能制造出高质量、长寿命、高精度的模具。

3、根据工作条件及服役形式，模具材料分为冷作模具材料、热作模具材料和塑料模具材料三大类。

4、模具主要应用在压力加工之中，与模具有关的工艺，主要分为普通模锻、挤压、拉拔、冲压、压铸、塑料成型等。

5、韧性不是单一的性能指标，而是强度和塑性的综合表现。

6、热处理工艺性主要包括：淬透性、回火稳定性、脱碳倾向性、过热敏感性，淬火变形与开裂倾向等.二、判断题1。

无磁模具钢制的模具主要用于磁性材料的成形，以及无磁轴和其他在强磁场中不产生磁感应的结构零件的成形。

√2.抗冲击冷作模具钢成分接近合金调质钢，基体钢属于高强韧性冷作模具钢。

√3。

基体钢，一般是指其成分相当于高速钢正常淬火组织中基体成分相同的钢，与高速钢相比，基体钢的过剩碳化物少，颗粒细小,分布均匀，强韧性好，同时还保持较高的耐磨性的热硬性，不仅适用于冷作模具，也可用于热作模具。

√4.硬质合金是将一些高熔点、高硬度的金属碳化物粉末（如C、TiC等)和粘结剂（Co、Ni等）混合后，加压成型,再经烧结而成的一种粉末冶金材料。

钨钴类硬质合金和钨钴钛类硬质合金。

冷冲模用硬质合金一般是钨钴类。

√5。

金属陶瓷硬质合金的共性是:具有高的硬度、高的抗压强度和高的耐磨性，可以进行锻造及热处理。

主要用来制作多工位级进模、大直径拉深凹模的镶块.×三、为下列模具选择合适的材料.光学镜片的注射模(D）热挤压滚动轴承环凸模（E）Φ40棒料下料剪刃（A）铜合金压铸模（B）塑钢门窗成型模（C)A、6W6MoCr4VB、3Cr2W8VC、0Cr16Ni4Cu3Nb（PCR）D、10Ni3MnCuAl（PMS）E、4Cr3Mo2NiVNbB（HD)四、问答题1、什么是钢结硬质合金？有何特点？答：钢结硬质合金是以钢为粘结相，以碳化物(主要是碳化钛、碳化钨）做硬质相，用粉末冶金方法生产的复合材料。

常用刀具材料
常用刀具材料包括不锈钢、高速钢、硬质合金、陶瓷和轻质钛合金等。

不锈钢是常见的刀具材料之一。

它具有耐腐蚀性能，不易生锈，使刀具使用寿命更长。

不锈钢刀具可以使用长时间而不会受到容易生锈的问题影响，同时还具有较好的韧性和可塑性。

高速钢也是常用的刀具材料之一。

高速钢刀具具有较高的硬度、耐磨性和耐高温性能，因此在高速切削应用中使用广泛。

高速钢刀具适用于高速旋转刀具，可以在较高速度下完成切削作业。

硬质合金，也被称为金属陶瓷，是由钨碳化物颗粒和金属钴粉末构成的。

硬质合金刀具具有极高的硬度和耐磨性能，可以在高速切削和重负载切削条件下进行切削作业。

硬质合金刀具常用于切削硬质材料，如钛合金和高温合金等。

陶瓷是一种非常硬和脆性的材料，因此在刀具制造中被广泛应用。

陶瓷刀具具有极高的硬度和耐磨性，可以在高温和高速切削条件下进行切削作业。

陶瓷刀具常用于对非金属材料进行切削加工，如陶瓷、玻璃和纤维等。

轻质钛合金是一种比传统钢材更轻但具有较高强度的材料。

轻质钛合金刀具可以减轻工人的劳动强度，并提高生产效率。

轻质钛合金刀具适用于需要长时间操作刀具的工作环境，如航空航天和汽车制造等领域。

综上所述，不锈钢、高速钢、硬质合金、陶瓷和轻质钛合金等常用刀具材料各具特点，可以根据具体工作需求选择合适的刀具材料。

今天要给大家介绍硬质合金与钨钢的区别，对于这两个大家都清楚吗？下面我们一起来了解下吧。

钨钢：成品中约含钨18%合金钢，钨钢归于硬质合金，又称之为钨钛合金。

硬度为维氏10K，仅次于钻石。

正因如此，钨钢的商品（多见的有钨钢手表），具有不易被磨损的特性。

常用于车床刀具、冲击钻钻头、玻璃刀刀头、瓷砖割刀之上，坚固不怕退火，但质脆。

硬质合金：归于粉末冶金领域，硬质合金又名金属陶瓷，是以金属碳化物（WC、TaC、NBC等），或许金属氧化物（如A1203、ZR02等）为首要成分，掺加适量的金属粉末（CO、cr、mo、ni、fe等）通过粉末冶金方法制成，具有金属某些特质的陶瓷。

钨钢属于硬质合金，但硬质合金不一定是钨钢。

他们之间的区别是：（1）质合金是由由难熔金属的硬质化合物和粘结金属通过粉末冶金工艺制成,是一种硬度极高的合金材料，硬质合金具有硬度高、耐磨、强度和韧性较好、耐热、耐腐蚀等一系列优良性能，特别是它的高硬度和耐磨性，即使在500℃的温度下也基本保持不变，在1000℃时仍有很高的硬度。

具有金属某些特质的陶瓷。

（2）钨钢又称之为钨钛合金或高速钢或工具钢。

硬度为维氏10K，仅次于钻石，是指至少含有一种金属碳化物组成的烧结复合材料,钨钢、硬质合金都具有硬度高、耐磨、强度和韧性较好、耐热、耐腐蚀等一系列优良性能。

钨钢的优点主要在于他的高硬度和耐磨性高硬度即使他在1000℃时仍有很高的硬度。

易可以称作为第二金刚石。

碳化物组份(或相)的晶粒尺寸通常在0.2-10微米之间。

钨钢只是硬质合金的一种硬度在HRC85-92之间，常被用来做到的。

清河县润鼎硬质合金刀具有限公司位于河北省清河县工业区。

是一家集回收销售于一体的企业，公司常年以高价、面向全国、专业、不限量从事收购各种稀有金属。

长期高价回收:硬质合金（钨钢）废料，各种废钨钢铣刀，钨钢钻头，钨钢立铣刀，数控车刀，碳化钨辊环，线切割钨钢磨具，拉丝磨具，顶锤，焊接刀头。

废高速钢钻头，高速钢丝锥，及各种粉末冶金高速钢。

第十章常用非金属材料习题参考答案一、解释下列名词1、金属陶瓷：由金属和陶瓷组成的复合材料.2、硬质合金:将某些难熔的碳化物粉末(如WC、TiC等）和粘结剂(如Co、Ni等)混合，加压成型,再烧结而制成的金属陶瓷。

3、单体与链节：能聚合成高聚物的低分子化合物称为单体；而链节指的是大分子链中的重复结构单元。

链节可由一种单体所组成，亦可由两种或两种以上的单体所组成。

二、填空题1、非金属材料包括高分子材料、陶瓷材料和复合材料。

2、玻璃钢是玻璃纤维和热固性塑料组成的复合材料。

3、聚合物的力学性能指标中，比强度比金属材料的好。

4、橡胶是优良的减振材料和耐磨、阻尼材料，因为它具有突出的高弹性。

5、陶瓷材料的抗拉强度较低，而抗压强度较高。

6、聚合物的三种力学状态是玻璃态、高弹态和粘流态，它们相应是塑料、橡胶和胶粘剂的使用状态。

7、YT30是钨钴类硬质合金，其成分由 WC 、Ti 和Co组成，可用于制作高速切削刀具 .8、复合材料按基体材料分类可分为聚合物基、无机非多心基和金属基复合材料等.9、复合材料是由两种或两种以上物理和化学性质不同物质组合起来而得到的一种多相固体材料.10、复合材料的性能特点为比强度、比模量高，抗疲劳性能好，减振性能好，耐热性能好，减摩耐磨和自润滑性能好，破损安全性好等.11、C/C复合材料是指用碳纤维或石墨纤维或是它们的织物作为碳基体骨架，埋入碳基质中增强基质所制的复合材料。

12、硬质合金是将某些难熔的碳化物粉末和金属粘结剂（如Co、Ni等）混合,加压成型，再烧结而制成的金属陶瓷。

三、选择题1、非金属材料包括( B ）。

A．高分子材料+陶瓷材料 B. 高分子材料+陶瓷材料+复合材料C。

复合材料+高分子材料 D。

复合材料+陶瓷材料2、高分子材料主要有( A )。

A。

橡胶、塑料、合成纤维 B。

陶瓷、塑料、无机玻璃C。

陶瓷、合成纤维、无机玻璃 D. 橡胶、塑料、无机玻璃、合成纤维、陶瓷3、工程非金属材料在船舶领域的应用有（ D )。

很多朋友其实对于金属陶瓷这个行业都还不太了解，其实这个我们不太熟悉的行业现在发展得已经非常壮大了，它的具体应用领域已经衍生到切割金属工具、航空航天工业、以及管道行业、石油化工行业等等，并且它的发展历史也已经非常的悠久。

在文章中，小编就针对金属陶瓷的具体应用领域，以及它的发展历史这两个方面来给大家做一个介绍，赶紧来了解一下吧！金属陶瓷的具体应用领域：1、切割金属工具金属陶瓷是近年来发展迅速的工具材料，综合性能高，在同一切削条件下耐磨性远高于普通硬质合金。

高速切削比YT14、YT15硬质合金耐磨性高5-8倍。

目前，金属陶瓷已经制成各种刀片，用于孔的精孔和车代磨等精加工领域。

2、航空航天工业采用高温烧结骨架熔透技术制作的TiC/Cu金属陶瓷具有耐烧蚀性能，具有火箭喉衬、保护板用材料的潜力，现已试行普及。

3、其他SHS法离心铸造合成的金属陶瓷可作为耐腐蚀管道，用于石油和化工产品、半产品的运输，也可作为耐磨管道用于矿山，矿山可作为矿山运输管道，也可作为多泥砂水的运输管道使用。

金属陶瓷的发展历史：1、金属陶瓷材料具有密度低、温室硬度和高温硬度优于WC基硬质合金、化学稳定性和抗氧化耐腐蚀性好、耐磨性导热性好等优点，可广泛应用于普通碳钢、合金钢和铸铁的加工、钢材的精铣。

2、金属陶瓷的不仅适用于高速精加工，还适用于钢材等半精加工和间断切割加工，切割速度高，表面质量好，刀具寿命长。

3、现在限制金属陶瓷复合材料在高端切削工具，以及挤压模具方面发展的原因主要在于材料的强韧性不足。

如果加大开发，对促进高级硬质工具等行业的更新和技术进步具有重要意义。

在看完小编的介绍之后，大家是不是对于这个行业又有了一个更加深入的了解了呢？如果大家还有任何疑问的话，可以随时来联系我们！。

金属陶瓷材料金属材料和陶瓷材料是我们在航空航天、船舶、汽车、日用等行业十分常见的材料，已经融入到我们的方方面面。

金属陶瓷作为金属材料和陶瓷材料研发的一种新型复合材料，兼具金属和陶瓷材料的某些优点，受到科研工作者的广泛关注，是材料领域的研究重点之一。

近年来，金属陶瓷的研究成果越来越多，新品种不断出现，理论体系也日趋成熟。

图1 金属陶瓷航空铝材质手机外壳一、金属陶瓷简介金属陶瓷，是一种由金属或合金和一种或几种陶瓷相所组成的非均质的复合材料，其中后者约占15%～85vol%，当陶瓷含量高于50vol%时，亦可称为陶瓷-金属复合材料。

金属陶瓷(Cermet/Ceramet)是由陶瓷(Ceramics)中的词头Cer/Cera与金属(Metal)中的词头Met结合起来构成。

金属陶瓷的理想结构是弥散且均匀分布的陶瓷颗粒表面被连续薄膜形态的金属相包裹，其中陶瓷相承受机械应力和热应力，通过连续的金属相分散，金属相因呈薄膜状包裹再陶瓷颗粒表面而得到强化，故金属陶瓷作为介于高温合金和陶瓷材料之间的一种高温材料，具有兼顾金属的高韧性、可塑性和陶瓷的高熔点、耐腐蚀和耐磨损等性能。

图2 常见材料化学稳定性与抗热冲击性汇总图3 陶瓷材料和金属材料杨氏模量及断裂强度对比二、金属陶瓷的发展史第一代：二战期间，德国以Ni粘结TiC生产金属陶瓷；第二代：60年代美国福特汽车公司发明的，它添加M o到Ni粘结相中改善TiC和其它碳化物的润湿性，从而提高材料的韧性；第三代：金属陶瓷则将N元素引入合金的硬质相，改单一相为复合相，形成Ti(C，N)固溶体；20世纪80年代，硼化物陶瓷由于具有很高的硬度、熔点和优良的导电性、耐腐蚀性，成为最有发展前途的金属陶瓷。

图4 TiC金属陶瓷组织结构示意图三、金属陶瓷材料匹配的原则1、相间热力学匹配：金属相的加入大幅降低陶瓷的烧结温度，改善期脆性。

纯TiC材料因其烧结温度在2000℃高温，晶粒生长较快，致密度和性能较低，加入Ni-Mo金属作为粘接相，形成TiC-Ni-Mo陶瓷金属，可在1300℃烧结，且致密度和机械性能均有提高，详见图5；图5 Ni-Mo金属含量对TiC-Ni-Mo陶瓷金属断裂强度的影响2、相容性：包括陶瓷与金属材料的热膨胀系数、导热系数、弹性模量等的相容性，如两者热膨胀系数相差过大，造成的内应力会降低材料的热稳定性；图6 Ag金属纳米线、氧化铝陶瓷复合超材料薄膜3、相间热稳定性：金属相与陶瓷相之间无剧烈的化学反应。

金属陶瓷目录金属陶瓷的定义金属陶瓷的历史金属陶瓷的组成金属陶瓷的分类金属陶瓷的性能金属陶瓷的用途1.电器触头上的运用展开金属陶瓷的定义金属陶瓷的历史金属陶瓷的组成金属陶瓷的分类金属陶瓷的性能金属陶瓷的用途1.电器触头上的运用展开编辑本段金属陶瓷的定义金属陶瓷是由陶瓷硬质相与金属或合金粘结相组成的结构材料。

从金属陶瓷英文单词Cermets来，是由Ceramic（陶瓷）和Metal（金属）结合构成的。

金属陶瓷既保持了陶瓷的高强度、高硬度、耐磨损、耐高温、抗氧化和化学稳定性等特性，又具有较好的金属韧性和可塑性。

由于“金属陶瓷”和“硬质合金”两个学科术语没有明确的分界，所以具体材料也很难划分界线，从材料的组元看，“硬质合金”应该归入“金属陶瓷”，IE. Campbell就将“硬质合金”归入到“金属陶瓷”。

编辑本段金属陶瓷的历史WC-Co基金属陶瓷作为研究最早的金属陶瓷，由于具有很高的硬度（HRA80~92），极高的抗压强度6000MPa（600kg/mm2），已经应用于许多领域。

但是由于W和Co资源短缺，促使了无钨金属陶瓷的研制与开发，迄今已历经三代：第一代是“二战”期间，德国以Ni粘结TiC生产金属陶瓷；第二代是20世纪60年代美国福特汽车公司添加Mo到Ni粘结相中改善TiC 和其他碳化物的润湿性，从而提高材料的韧性；第三代金属陶瓷则将氮化物引入合金的硬质相，改单一相为复合相。

又通过添加Co相和其他元素改善了粘结相。

近年来，金属陶瓷研制的另一个新方向是硼化物基金属陶瓷。

由于硼化物陶瓷具有很高的硬度、熔点和优良的导电性，耐腐蚀性，从而使硼化物基金属陶瓷成为最有发展前途的金属陶瓷。

编辑本段金属陶瓷的组成金属陶瓷（cermet）为了使陶瓷既可以耐高温又不容易破碎，人们在制作陶瓷的粘土里加了些金属粉，因此制成了金属陶瓷。

金属基金属陶瓷是在金属基体中加入氧化物细粉制得，又称弥散增强材料。

主要有烧结铝(铝-氧化铝) 、烧结铍（铍-氧化铍）、TD镍（镍-氧化钍）等。

碳化钛生产与应用路径邹建新1、碳化钛简介碳化钛硬质合金，以Tic为主要成分、镍钼为粘结相制成的硬质合金。

又称为金属陶瓷硬质合金。

它具有高硬度、高耐磨性等特点，主要用于各种钢材的切削加工，也可用作耐磨、耐蚀零件。

碳化钛熔点高、碗度高、化学稳定性好，主要用来制造金属陶瓷，耐热合金和硬质合金。

用碳化钛来制备的复相材料在机械加工、冶金矿产、航天领域、聚变堆等领域有着广泛的应用。

TiC有十分广泛的应用领域。

随着微波合成纳米Tic粉体技术的进一步完善及产业化，应用纳米TiC粉体制备相应材料的性能将会有很大的改善和提高，有的可能有质的飞跃，前景诱人，用途广阔。

钛的碳化物很多，其中最重要的是TiC。

TiC是一种具有金属光泽的钢灰色晶体，晶体结构属于典型的NaCl结构，晶格常数a=o.4320nm。

20℃时TiC密度为4.91g/cm3，熔点为3150±10℃，沸点为4300℃，莫氏硬度9.5，是所有已知碳化物中硬度最高的，仅次于金刚石。

TiC具有良好的传热性能和导电性能，随着温度的升高，其导电性能降低，这说明TiC具有金属的性质。

它在1.1K时具有超导性，TiC是弱顺磁性物质。

TiC还具有优良的抗氧化性、化学稳定性和热稳定性，可广泛应用于电子、化学和微电子工业。

常温下TiC是稳定的，在真空加热温度高于3000℃的时候会放出钛含量比TiC更高的TiC蒸气；在氢气中加热温度高于1500℃时会慢慢脱碳；在氮气气氛中温度高于1200℃时与N2反应生成组分变化的Ti（C，N)；致密的TiC在800℃以下在氧气气氛中氧化很慢，疏松的TiC在600℃时可以在氧气中燃烧。

2、碳化钛的生产方法合成TiC粉体有多种方法，每种方法合成的TiC粉体其粒子大小、粒度、分布、形态、团聚状况、纯度及化学计量各有不相同。

2．1碳热还原法工业用TiC粉体最初是用碳黑还原TiO2来制备的，反应的温度范围在1700一2100℃，反应式如方程为：TiO2(s) +3C(s)=TiC(s)+2CO(g)因为反应物以分散的颗粒存在，反应进行的程度受到反应物接触面积和炭黑在TiO2中的分布的限制，使产品中含有未反应的炭和TiO2，在还原反应过程中，由于晶体生长和粒子间的化学键力，合成的Tic粉体有较宽的粒度分布范围，需要球磨加工。

碳化钛硬质合金(TiC-based cemented carbide)以Tic为主要成分、镍钼为粘结相制成的硬质合金。

又称为金属陶瓷硬质合金。

它具有高硬度、高耐磨性等特点，主要用于各种钢材的切削加工，也可用作耐磨、耐蚀零件。

TiC基硬质合金出现于1929年，50年代将它作为高温金属陶瓷而进行了大量研究，这项研究基本上是失败的。

由于镍对Tic的润湿性较差，易使TiC%26mdash;Ni合金产生碳化物聚集长大，使性能降低。

1960年左右，美国福特公司制成了镍钼合金粘结的TiC基金属陶瓷硬质合金。

在镍中添加钼，烧结时形成Mo2C，并在TiC晶粒上形成不平衡的TiC-Mo2C固溶体，得到一种环形结构晶粒。

这种晶粒外壳钼含量高、钛含量低，中间部位缺钼或低钼高钛。

由于金属镍对TiC-Mo2C相的润湿性较好，避免了镍和TiC直接接触，使合金性能大幅度提高。

这一发现是Tic基硬质合金发展过程中的重要突破。

为了扩大TiC基硬质合金的应用范围，致力于研制粗加工用高韧性牌号，日本东芝公司1971年在TiC%26mdash;Mo(Mo2C)-Ni中添加TiN有明显效果，使该合金性能大幅度提高。

某些国家已研究出许多优良牌号，并已系列化，它们生产的TiC基和TiCN基硬质合金牌号和性能见表1。

其应用范围已由精加工、半精加工扩大到粗加工，由切削扩大到铣削等苛刻条件下的加工，从切削工具应用扩大到其他工具的应用，从而使这种材料的生产和应用得到了迅速发展。

1989年日本金属陶瓷硬质合金可转位刀片的产量(按片数计)已占所有可转位刀片总产量的28.3％，接近于钨钴硬质合金可转位刀片的产量。

中国生产的TiC硬质合金的成分和性能见表2。

Tic硬质合金生产的工艺方法是将TiC、Ni和Mo(或Mo2C)一起进行湿磨，压坯通常于真空中在1300～1500℃下进行液相烧结；也可以采用熔渗法和高温自蔓延合成法制取。

采用熔渗法制取TiC-Mo2C%26mdash;Ni合金时，预先制取TiC多孔烧结体(骨架)，然后用Ni%26mdash;Mo熔体熔渗骨架，从而形成致密烧结体；采用高温自蔓延合成法制取TiC-Mo2C%26mdash;Ni合金时，将钛粉、炭黑、钼粉和镍粉进行配料球磨、干燥和压团，然后在石墨模内进行高温自蔓延合成反应，并在燃烧波通过之后旋加0.05MN的载荷下保持6～10s。

碳氮化钛基硬质合金金属陶瓷简介BRIEF INTRODUCTION OF CERMETS CUTTING TOOL TiCN基金属陶瓷具有良好的使用性能与WC基硬质合金相比它具有低密度、高硬度、对钢的摩擦系数小加工中显示出较高的红硬性、相近的强度、较低的腐蚀性和导热性切削时抗粘结磨损和抗扩散磨损在相同切削条件下TiCN基金属陶瓷刀具具有较高的寿命或在寿命相同的情况下可采用较高的切削速度被加工件有较好的光洁度。

因此TiCN基金属陶瓷在许多加工场合下可成功取代WC基硬质合金填补了WC基硬质合金和陶瓷之间的空白特别适用于钢材的半精加工和精加工及耐磨耐蚀零件。

TiCN substrate cermets cutting tool has very good application. Compared with tungsten carbide cutting tool cermets cutting tool has advantages of lower density harder much lower friction for machining steel better thermal stability when machining close toughness lower causticity and heat conduction better wear-resistance. Working in the same condition TiCN based cermets cutting tool has longer using life and can be used under faster cutting speed. We can get more finish work-piece with smoother surface using cermets cutting tool. From above we have used TiCN based cermets cutting tool to replace WC based carbide cutting tool in some fields successfully. It fills up the gap between WC based carbide and ceramic. It is suitable for semi-finishing and finishing machining of steel and wear part specially. TiCN基金属陶瓷采用精制高纯原料通过严格控制各个工艺环节而制备的具有优异特性的陶瓷制品具有高强度、高硬度、轻质抗腐蚀、抗氧化耐热性好等优异性能。

硬质合金熔点硬质合金，又称金属陶瓷，是由金属和非金属（或金属间化合物）两种或多种材料组成的复合材料。

它具有高硬度、耐磨、高强度、耐高温等优异性能，广泛应用于工业领域。

而硬质合金的熔点是指在何种温度下，硬质合金会由固态转变为液态。

硬质合金的主要成分是由钴、镍等金属与碳化物、氮化物等非金属化合物组成的。

这些材料具有较高的熔点，使得硬质合金具有良好的高温稳定性。

一般来说，硬质合金的熔点较高，常见的熔点范围在1200℃~1800℃之间。

具体的熔点取决于硬质合金中不同成分的含量和相互作用。

硬质合金的熔点对其应用性能有着重要的影响。

首先，高熔点保证了硬质合金在高温下的稳定性。

在高温环境下，一些材料容易软化、熔化或发生相变，而硬质合金由于具有较高的熔点，能够保持其原有的硬度和强度，不易变形或损坏。

因此，硬质合金在高温工艺中的应用非常广泛，如切削、钻孔、磨削等加工过程。

熔点的高低也对硬质合金的加工和制备工艺有着重要影响。

由于硬质合金的成分比较复杂，需要通过熔融和冷却等工艺来制备。

如果熔点过高，将增加制备的难度和成本；而熔点过低，则可能导致材料的不稳定性和性能下降。

因此，硬质合金的熔点需要在一定范围内选择，以便满足不同应用的需求。

硬质合金的熔点还与其结构和成分有关。

硬质合金中的金属和非金属材料之间存在着复杂的相互作用，这些相互作用会影响材料的熔点和熔化过程。

例如，金属和非金属之间的化学键强度、晶体结构的稳定性等因素都会对熔点产生影响。

因此，在设计和制备硬质合金时，需要综合考虑材料的结构和成分，以获得理想的熔点和性能。

硬质合金的熔点是其重要的物理性质之一，对其应用性能和加工工艺都有着重要影响。

熔点的高低需要根据具体应用来选择，以满足不同工况下的需求。

此外，熔点的确定还需要考虑材料的结构和成分等因素。

随着科学技术的不断进步，人们对硬质合金熔点的研究也在不断深入，相信未来硬质合金将在更广泛的领域得到应用。
