智能酒店客房控制系统
布线图/接线图/线路图/示意图/流程图/走线图客房控制系统布线图将集智能灯光控制、空调控制、服务控制与管理功能于一体进行布线，广泛应用在酒店，别墅，办公等场所，帮助其科学化，智能化，网络化，规范化管理。
酒店客房控制系统是基于总线型的网络系统，系统包含酒店管理软件和客房控制系统硬件组成，客房控制系统采用是TCP/IP通讯协议+Ai-BUS防冲突总线专利技术（专利号 ZL 2014 2 0544059.2），具有通讯通讯速度快、布线省、抗干扰强的特点，同时保证了整个系统的稳定性和可靠性。

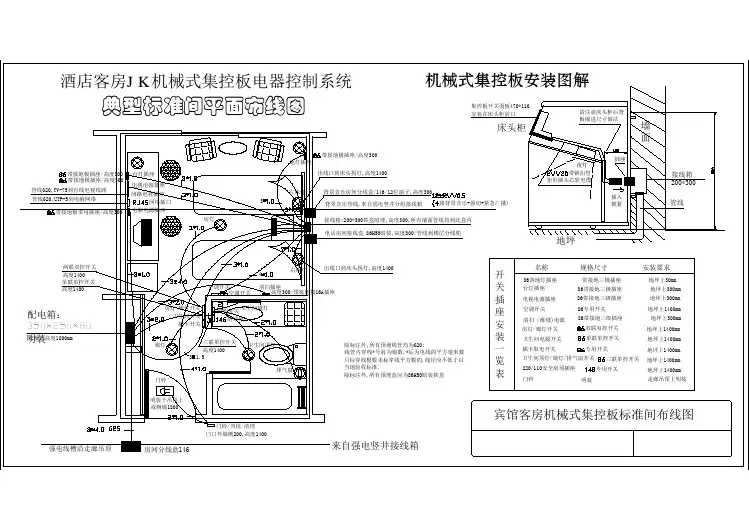

客房控制系统布线图如下：
系统底层直接采用标准TCP/IP通信传输协议，每个客房控制器都有自己独立的网络地址，客房控制器之间采用五类网线串行连接，通过楼层服务器就可以实现将所有客房联网，从而节约单独布线所耗费的大量人工和材料费用。
各个楼层的数据通过楼层服务器进行数据的集中和转发，从而保证系统数据的完整和稳定。

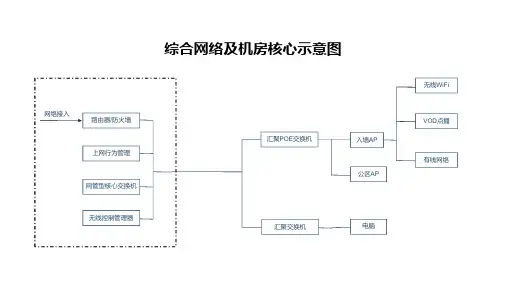

客房控制系统拓扑图如下：。

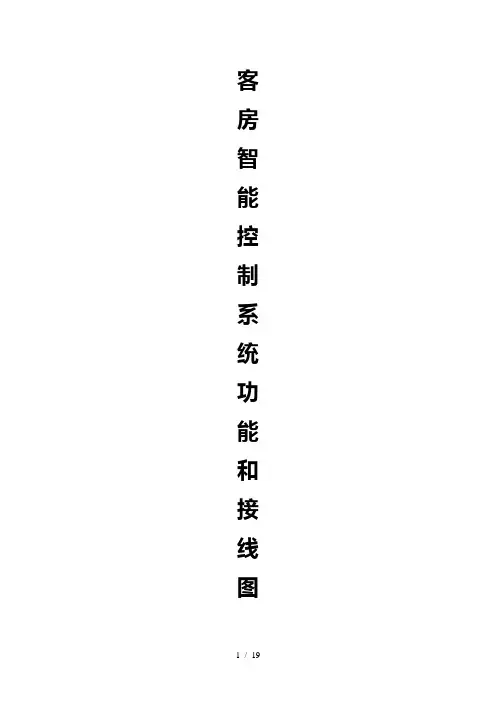

客房智能控制系统功能和接线图客房智能控制系统功能实现描述一、LED门外显示牌功能1、LED五合一门外显示牌是由触摸式门铃、房号灯，请勿打扰、请即清理、请您稍候组成。
2、在客房空置状态下，门铃键背光不亮，此时门铃按键为失效状态。
3、客房插卡取电后，门铃显示亮起，门铃按动可发出声响。
4、请勿打扰与请即清理为互锁状态显示，即两个提示只能有一个出现在LED门外显示屏上。
5、在客人拔卡外出时，请即清理在拔卡前如果已经启动，则可以继续保持清理灯亮。
6、LED门外显示屏上的请勿打扰、请即清理、请稍后受房间内开关控制启动与关闭。
7、插卡状态下，按动请您稍后开关，LED门外显示屏上的请您稍后以闪亮状态展示，闪亮的次数为10次，然后自动关闭。
8、入住提示、请勿打扰、请即清理在软件中也可以显示。
二、酒店专用门铃功能1、客人进入房间插卡后，如房门处于未关闭状态超过25秒，此处取消不提示任何声音。
只要求客房中心能显示相关信息。
2、客人在卫生间内按动紧急呼救开关后提示声音可以在软件上显示并有提示音。
三、门磁开关1、每间客房的房门和门框上安装一套门磁开关，并与客房内的微电脑主机相连接，用于实现系统软件远程对房门的实时动态监控，以和客房门发生不安全因素时进行报警提示。
2、通过门磁开关的开关状态，可实现客房出租后房门开启瞬间，廊灯自动亮起，延时时间5分钟。
3、衣柜灯门磁开关在客人打开柜门后自动亮起，如客人未关闭衣柜门10分钟后关闭。
四、多功能取电开关功能1、指定门锁卡取电：即能够开启门锁的卡均可以取电，具备限时断电和身份识别功能。
2、卡片按4级权限管理（管理卡、服务员卡、维修卡、客人卡），如果使用服务员卡、维修卡进入房间后插卡30分钟不取出，客房中心软件提示报警。
4、拔卡后10秒之内，切断房间内受控电源。
六、紧急呼救、呼叫解除、请稍后开关功能1、按动紧急呼救开关，该信号将发将送至客房中心电脑，客房中心接到该通知后可马上进行派工服务。

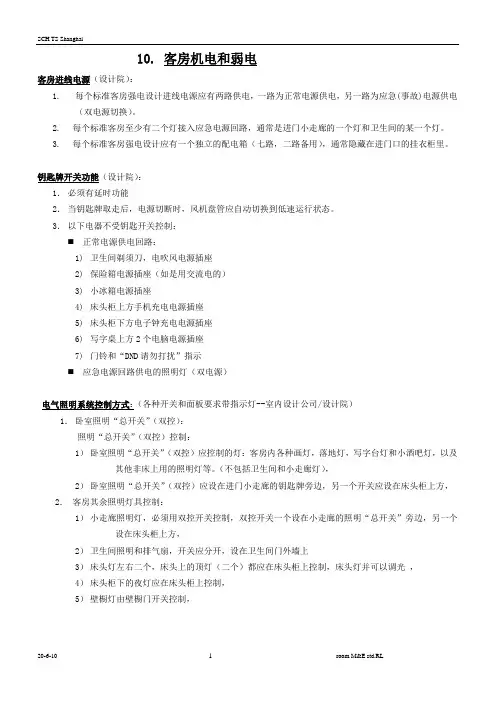

10. 客房机电和弱电客房进线电源（设计院）：1.每个标准客房强电设计进线电源应有两路供电，一路为正常电源供电，另一路为应急(事故)电源供电（双电源切换）。
2.每个标准客房至少有二个灯接入应急电源回路，通常是进门小走廊的一个灯和卫生间的某一个灯。
3.每个标准客房强电设计应有一个独立的配电箱（七路，二路备用），通常隐藏在进门口的挂衣柜里。
钥匙牌开关功能（设计院）：1．必须有延时功能2．当钥匙牌取走后，电源切断时，风机盘管应自动切换到低速运行状态。
3．以下电器不受钥匙开关控制：⏹正常电源供电回路：1)卫生间剃须刀，电吹风电源插座2)保险箱电源插座（如是用交流电的）3)小冰箱电源插座4)床头柜上方手机充电电源插座5)床头柜下方电子钟充电电源插座6)写字桌上方2个电脑电源插座7)门铃和“DND请勿打扰”指示⏹应急电源回路供电的照明灯（双电源）电气照明系统控制方式：（各种开关和面板要求带指示灯--室内设计公司/设计院）1．卧室照明“总开关”（双控）：照明“总开关”（双控）控制：1）卧室照明“总开关”（双控）应控制的灯：客房内各种画灯，落地灯，写字台灯和小酒吧灯，以及其他非床上用的照明灯等。
（不包括卫生间和小走廊灯），2）卧室照明“总开关”（双控）应设在进门小走廊的钥匙牌旁边，另一个开关应设在床头柜上方，2．客房其余照明灯具控制：1）小走廊照明灯，必须用双控开关控制，双控开关一个设在小走廊的照明“总开关”旁边，另一个设在床头柜上方，2）卫生间照明和排气扇，开关应分开，设在卫生间门外墙上3）床头灯左右二个，床头上的顶灯（二个）都应在床头柜上控制，床头灯并可以调光，4）床头柜下的夜灯应在床头柜上控制，5）壁橱灯由壁橱门开关控制，开关和插座位置布置：（室内设计公司）1．客房门外：外墙边设一个“DND请勿打扰”显示面板和门铃按钮。
2．客房门内小走廊上设：1)钥匙牌开关（面板要带指示灯）2)小走廊照明灯（双控）开关3)照明“总开关”（双控），面板要带指示灯4)“请勿打扰DND”开关，应选用专用面板，要与普通开关面板有明显区别，需带指示灯及图形标记或中英文字体3．床头柜（双床和单人大床的布置可能有所不同）☐高于床头柜以上的位置（一般高于台面10公分）：1)小走廊照明灯（双控）开关-“Foyer 廊灯”，2)照明总开关（双控），面板要带指示灯，3)床头阅读调光灯开关，左右各一个，4)夜灯开关，5)手机充电电源插座，☐低于床头柜以下的位置：1)床头灯的插座（宜不用插座，直接接进去）2)收音电子钟电源插座220V3)弱电：电话端口RJ11（接电话机）4．写字台处上下插座，面板的设置安排：☐写字台上方的设置（一般高于台面10公分）：1)设一个多用途的电脑电源插座（五眼）——不受钥匙开关控制，2)设一个多用途的电脑电源插座（英制方脚插座）——不受钥匙开关控制，3)弱电设：一个为电话端口（拨号上网或传真机RJ11），面板需带图形标记或中英文字体4)弱电设：一个为数据端口（宽带高速网RJ45），面板需带图形标记或中英文字体☐写字台下方的设置：1)台灯电源板（宜不用插座，直接接进去）2)弱电设：电话端口RJ11（接电话机）5．电视机后面插座，面板设置（离地高30公分）：1)电视机电源插座2)弱电设：•电视机RF/FM射频信号输入插座•电视机音频信号输出插座(连到卫生间喇叭)•数据端口RJ45 (作为备用，将来视频点播或电视上网用)6．其他必要的电源插座1)落地灯的电源插座（宜不用插座，直接接进去）2)清洁时吸尘器用的电源插座3)电水壶的电源插座（要求带开关）4)备用等7．卫生间（离地高120公分左右）1)卫生间外墙设：照明灯开关和排气扇开关2)卫生间里面设：吹风机插座和剃须插座，3)弱电设：•挂壁电话（电话插座面板必须暗藏在挂壁电话机座下）•电视音响开关和音响喇叭8．套房以及特殊房型根据室内世纪的具体情况而定。
