(完整版)2017年全国高考物理3试卷及答案

二、选择题:本题共8小题,每小题6分。

在每小题给出的四个选项中，第14～17题只有一项符合题目要求，第18～21题有多项符合题目要求。

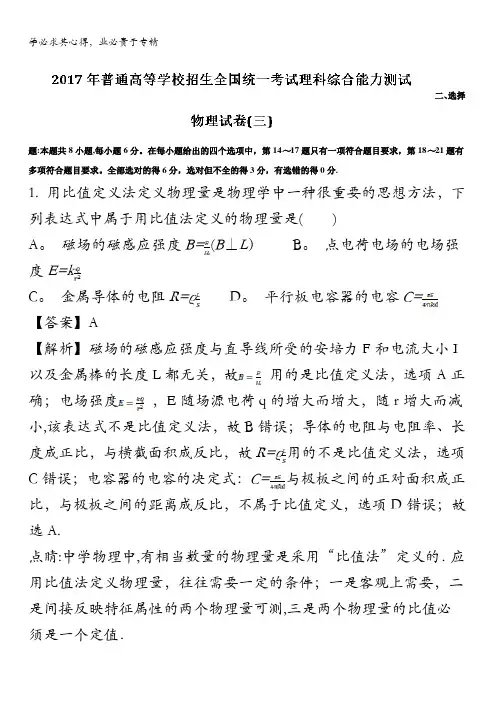

全部选对的得6分，选对但不全的得3分，有选错的得0分.1. 用比值定义法定义物理量是物理学中一种很重要的思想方法，下列表达式中属于用比值法定义的物理量是()A。

磁场的磁感应强度B=(B⊥L）B。

点电荷电场的电场强度E=kC。

金属导体的电阻R=ρD。

平行板电容器的电容C=【答案】A【解析】磁场的磁感应强度与直导线所受的安培力F和电流大小I 以及金属棒的长度L都无关，故用的是比值定义法，选项A正确；电场强度，E随场源电荷q的增大而增大，随r增大而减小,该表达式不是比值定义法，故B错误；导体的电阻与电阻率、长度成正比，与横截面积成反比，故R=ρ用的不是比值定义法，选项C错误；电容器的电容的决定式：C=与极板之间的正对面积成正比，与极板之间的距离成反比，不属于比值定义，选项D错误；故选A.点睛:中学物理中,有相当数量的物理量是采用“比值法”定义的．应用比值法定义物理量，往往需要一定的条件；一是客观上需要，二是间接反映特征属性的两个物理量可测,三是两个物理量的比值必须是一个定值．2. 右图为飞船发射过程中某个阶段的示意图,飞船先沿实线椭圆轨道飞行，然后在A处点火加速变轨,由实线椭圆轨道变成虚线圆轨道，在虚线圆轨道上飞船运行周期约为100 min.下列判断正确的是()A. 全过程中飞船内的物体一直处于超重状态B. 飞船在椭圆轨道上的运行周期大于100 minC. 在圆轨道上运行时飞船的角速度大于同步卫星运动的角速度D。

飞船沿椭圆轨道通过A点时的加速度大于沿圆轨道通过A点时的加速度【答案】C【解析】全过程中飞船内的物体一直处于失重状态，选项A错误;因飞船沿椭圆轨道飞行时的半长轴小于沿虚线圆周的半径，根据开普勒第三定律可知，飞船在椭圆轨道上的运行周期小于100 min,选项B错误；根据，可知可知,因同步卫星的高度比飞船的高度大的多，故飞船在圆轨道上运行时的角速度大于同步卫星运动的角速度，选项C正确;飞船沿椭圆轨道通过A点时所受的万有引力等于沿圆轨道通过A点时的万有引力,则根据可知,飞船沿椭圆轨道通过A点时的加速度等于沿圆轨道通过A点时的加速度,选项D 错误;故选C。

2017⾼考全国3卷理综物理试题（解析版）绝密★启封并使⽤完毕前试题类型：川2X6年普通⾼等学校招⽣全统⼀考试理科综合能⼒测试（物理）注意事项：1.本试卷分第I卷（选择题）和第n卷（⾮选择题）两部分。

2?答题前，考⽣务必将⾃⼰的姓名、准考证号填写在本试题相应的位置。

3.全部答案在答题卡上完成，答在本试题上⽆效。

4.考试结束后，将本试题和答题卡⼀并交回。

第I卷（选择题共126分）本卷共21⼩题，每⼩题6分，共126分。

可能⽤到的相对原⼦质量：⼆、选择题：本⼤题共8⼩题，每⼩题6分。

在每⼩题给出的四个选项中，第14~17题只有⼀项是符合题⽬要求，第18~21题有多项符合题⽬要求。

全部选对的得6分，选对但不全的得3分。

有选错的得0分。

14.关于⾏星运动的规律，下列说法符合史实的是A ?开普勒在⽜顿定律的基础上，导出了⾏星运动的规律B ?开普勒在天⽂观测数据的基础上，总结出了⾏星运动的规律C.开普勒总结出了⾏星运动的规律，找出了⾏星按照这些规律运动的原因D ?开普勒总结出了⾏星运动的规律，发现了万有引⼒定律【答案】B【解析】试題分析：幵普勒在天⽂观测数据的基础上，总结岀了开普勒天体运动三定律，找岀了⾏星运动的规律, ⽽⽜顿发现了万有引⼒定律，ACD错误B正确，【考点定位】考查了物理学史【⽅法技巧】平时学习应该注意积累对物理学史的了解，知道前辈科学家们为探索物理规律⽽付出的艰⾟努⼒，对于物理学上重⼤发现、发明、著名理论要加强记忆，这也是考试内容之⼀15?关于静电场的等势⾯，下列说法正确的是A .两个电势不同的等势⾯可能相交B .电场线与等势⾯处处相互垂直C.同⼀等势⾯上各点电场强度⼀定相等D .将⼀负的试探电荷从电势较⾼的等势⾯移⾄电势较低的等势⾯，电场⼒做正功【答案】Bm A.—2【答案】C 【解析】C . mD . 2m试题分析：根据设悬挂⼩物块的点为 O',圆弧的圆⼼为 O ,由于ab=R ，所以三⾓形 Oab 为等边三⾓形，根据⼏何知识可得aO'b =12。

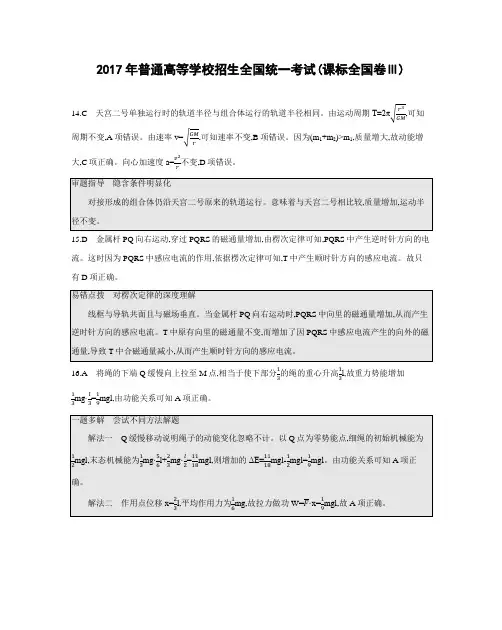

2017年普通高等学校招生全国统一考试(课标全国卷Ⅲ)14.C天宫二号单独运行时的轨道半径与组合体运行的轨道半径相同。

由运动周期T=2π,可知周期不变,A项错误。

由速率v=,可知速率不变,B项错误。

因为(m1+m2)>m1,质量增大,故动能增大,C项正确。

向心加速度a=不变,D项错误。

15.D金属杆PQ向右运动,穿过PQRS的磁通量增加,由楞次定律可知,PQRS中产生逆时针方向的电流。

这时因为PQRS中感应电流的作用,依据楞次定律可知,T中产生顺时针方向的感应电流。

故只有D项正确。

16.A将绳的下端Q缓慢向上拉至M点,相当于使下部分的绳的重心升高l,故重力势能增加mg·=mgl,由功能关系可知A项正确。

17.B设总长度为100 cm时与水平方向夹角为θ,则cos θ=,故θ=37°。

总长度为100 cm时弹力F=kx1,设移至天花板同一点时的弹力为kx2,则kx1sin θ=kx2,得x2=12 cm,则弹性绳的总长度为92 cm。

故B项正确。

18.C本题考查磁感应强度的矢量性和安培定则。

两导线中通电流I时,两电流在a点处的磁感应强度与匀强磁场的磁感应强度的矢量合为0,则两电流磁感应强度的矢量和为-B0,如图甲得B=B0。

P中电流反向后,如图乙,B合=B=B0,B合与B0的矢量和为B总=B0,故C项正确。

甲乙19.BC本题考查对光电效应方程hν-W0=E k的理解。

光照射到同种金属上,同种金属的逸出功相同。

若νa>νb,据hν-W0=E k,得E ka>E kb,则B项正确。

由hν-W0=E k=eU,可知当νa>νb时U a>U b,则A项错误。

若U a<U b说明E ka<E kb,则C项正确。

由hν-E k=W0,而同一种金属W0相同,则D项错误。

20.AB本题考查直线运动、对图像的理解、动量定理。

t=1 s时物块的速率为v,Ft=mv,得v=1m/s,A项正确。

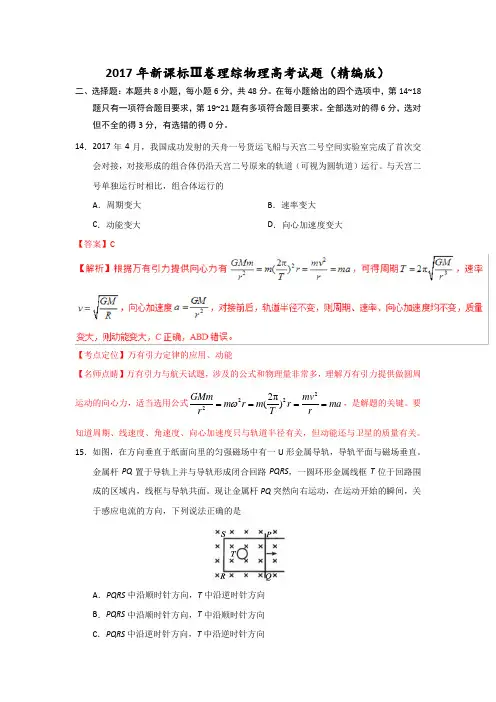

2017年新课标Ⅲ卷理综物理高考试题（精编版）二、选择题：本题共8小题，每小题6分，共48分。

在每小题给出的四个选项中，第14~18题只有一项符合题目要求，第19~21题有多项符合题目要求。

全部选对的得6分，选对但不全的得3分，有选错的得0分。

14．2017年4月，我国成功发射的天舟一号货运飞船与天宫二号空间实验室完成了首次交会对接，对接形成的组合体仍沿天宫二号原来的轨道（可视为圆轨道）运行。

与天宫二号单独运行时相比，组合体运行的A．周期变大B．速率变大C．动能变大D．向心加速度变大【答案】C【考点定位】万有引力定律的应用、动能【名师点睛】万有引力与航天试题，涉及的公式和物理量非常多，理解万有引力提供做圆周运动的向心力，适当选用公式22222π()GMm mvm r m r mar T rω====，是解题的关键。

要知道周期、线速度、角速度、向心加速度只与轨道半径有关，但动能还与卫星的质量有关。

15．如图，在方向垂直于纸面向里的匀强磁场中有一U形金属导轨，导轨平面与磁场垂直。

金属杆PQ置于导轨上并与导轨形成闭合回路PQRS，一圆环形金属线框T位于回路围成的区域内，线框与导轨共面。

现让金属杆PQ突然向右运动，在运动开始的瞬间，关于感应电流的方向，下列说法正确的是A．PQRS中沿顺时针方向，T中沿逆时针方向B．PQRS中沿顺时针方向，T中沿顺时针方向C．PQRS中沿逆时针方向，T中沿逆时针方向D ．PQRS 中沿逆时针方向，T 中沿顺时针方向 【答案】D【解析】因为PQ 突然向右运动，由右手定则可知，PQRS 中有沿逆时针方向的感应电流，穿过T 中的磁通量减小，由楞次定律可知，T 中有沿顺时针方向的感应电流，D 正确，ABC 错误。

【考点定位】电磁感应、右手定则、楞次定律【名师点睛】解题关键是掌握右手定则、楞次定律判断感应电流的方向，还要理解PQRS 中感应电流产生的磁场会使T 中的磁通量变化，又会使T 中产生感应电流。

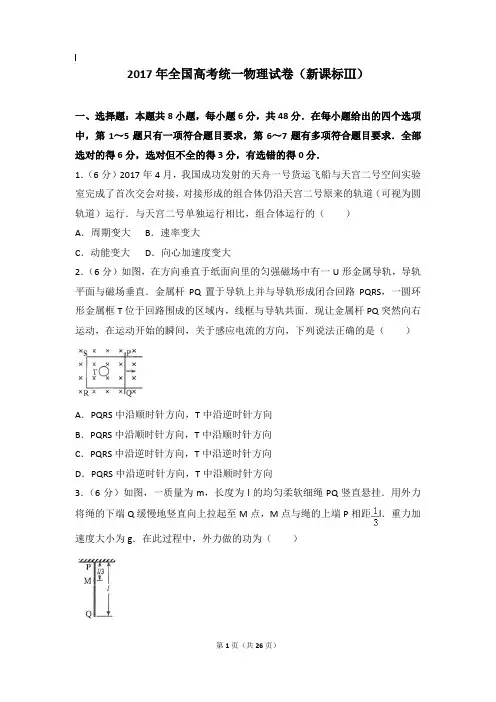

2017年全国高考统一物理试卷（新课标Ⅲ）一、选择题：本题共8小题，每小题6分，共48分．在每小题给出的四个选项中，第1～5题只有一项符合题目要求，第6～7题有多项符合题目要求．全部选对的得6分，选对但不全的得3分，有选错的得0分．1．（6分）2017年4月，我国成功发射的天舟一号货运飞船与天宫二号空间实验室完成了首次交会对接，对接形成的组合体仍沿天宫二号原来的轨道（可视为圆轨道）运行．与天宫二号单独运行相比，组合体运行的（）A．周期变大B．速率变大C．动能变大D．向心加速度变大2．（6分）如图，在方向垂直于纸面向里的匀强磁场中有一U形金属导轨，导轨平面与磁场垂直。

金属杆PQ置于导轨上并与导轨形成闭合回路PQRS，一圆环形金属框T位于回路围成的区域内，线框与导轨共面。

现让金属杆PQ突然向右运动，在运动开始的瞬间，关于感应电流的方向，下列说法正确的是（）A．PQRS中沿顺时针方向，T中沿逆时针方向B．PQRS中沿顺时针方向，T中沿顺时针方向C．PQRS中沿逆时针方向，T中沿逆时针方向D．PQRS中沿逆时针方向，T中沿顺时针方向3．（6分）如图，一质量为m，长度为l的均匀柔软细绳PQ竖直悬挂。

用外力将绳的下端Q缓慢地竖直向上拉起至M点，M点与绳的上端P相距l．重力加速度大小为g。

在此过程中，外力做的功为（）A．mgl B．mgl C．mgl D．mgl4．（6分）一根轻质弹性绳的两端分别固定在水平天花板上相距80cm的两点上，弹性绳的原长也为80cm。

将一钩码挂在弹性绳的中点，平衡时弹性绳的总长度为100cm；再将弹性绳的两端缓慢移至天花板上的同一点，则弹性绳的总长度变为（弹性绳的伸长始终处于弹性限度内）（）A．86cm B．92cm C．98cm D．104cm5．（6分）如图，在磁感应强度大小为B0的匀强磁场中，两长直导线P和Q垂直于纸面固定放置，两者之间的距离为l。

在两导线中均通有方向垂直于纸面向里的电流I时，纸面内与两导线距离均为l的a点处的磁感应强度为零。

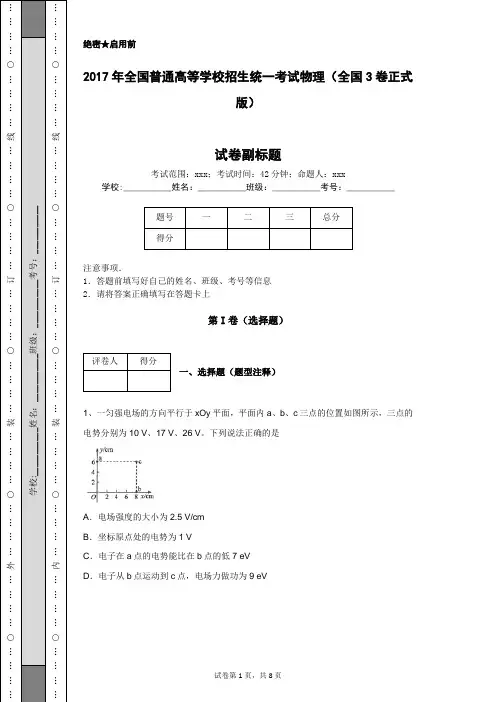

绝密★启用前2017年全国普通高等学校招生统一考试物理（全国3卷正式版）试卷副标题考试范围：xxx ；考试时间：42分钟；命题人：xxx学校:___________姓名：___________班级：___________考号：___________注意事项．1．答题前填写好自己的姓名、班级、考号等信息 2．请将答案正确填写在答题卡上第I 卷（选择题）一、选择题（题型注释）1、一匀强电场的方向平行于xOy 平面，平面内a 、b 、c 三点的位置如图所示，三点的电势分别为10 V 、17 V 、26 V 。

下列说法正确的是A ．电场强度的大小为2.5 V/cmB ．坐标原点处的电势为1 VC ．电子在a 点的电势能比在b 点的低7 eVD ．电子从b 点运动到c 点，电场力做功为9 eV2、一质量为2 kg 的物块在合外力F 的作用下从静止开始沿直线运动。

F 随时间t 变化的图线如图所示，则A ．t="1" s 时物块的速率为1 m/sB ．t="2" s 时物块的动量大小为4 kg·m/sC ．t="3" s 时物块的动量大小为5 kg·m/sD ．t="4" s 时物块的速度为零3、在光电效应试验中，分别用频率为，的单色光a 、b 照射到同种金属上，测得相应的遏止电压分别为和、光电子的最大初动能分别为和。

为普朗克常量。

下列说法正确的是 A ．若，则一定有 B ．若，则一定有 C ．若，则一定有D ．若，则一定有4、如图，在磁感应强度大小为的匀强磁场中，两长直导线P 和Q 垂直于纸面固定放置，两者之间的距离为。

在两导线中均通有方向垂直于纸面向里的电流时，学#科网纸面内与两导线距离为的a 点处的磁感应强度为零。

如果让P 中的电流反向、其他条件不变，则a 点处磁感应强度的大小为A ．B ．C ．D ．5、一根轻质弹性绳的两端分别固定在水平天花板上相距80cm 的两点上，弹性绳的原长也为80cm 。

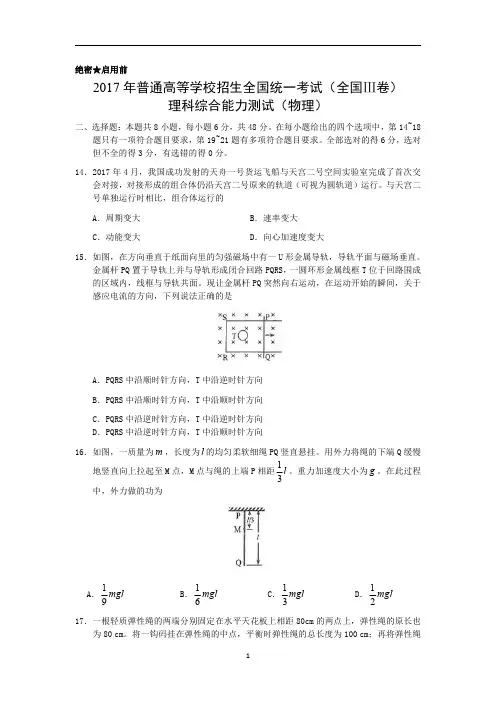

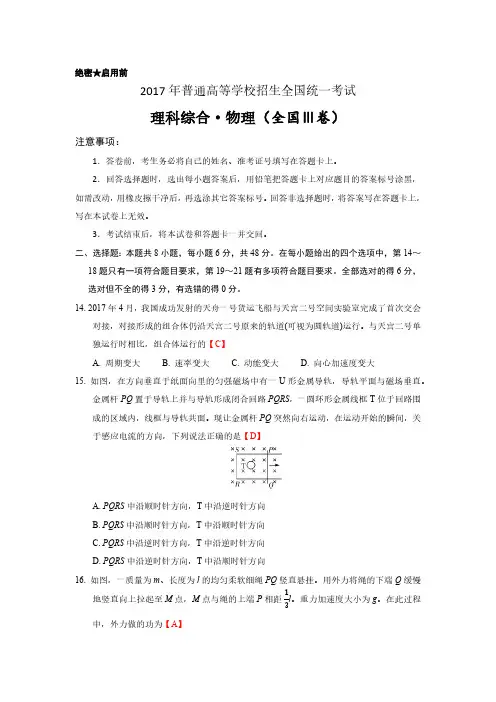

绝密★启用前2017年普通高等学校招生全国统一考试理科综合·物理（全国Ⅲ卷）注意事项：1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。

2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。

回答非选择题时，将答案写在答题卡上，写在本试卷上无效。

3．考试结束后，将本试卷和答题卡一并交回。

二、选择题：本题共8小题，每小题6分，共48分。

在每小题给出的四个选项中，第14～18题只有一项符合题目要求，第19～21题有多项符合题目要求。

全部选对的得6分，选对但不全的得3分，有选错的得0分。

14. 2017年4月，我国成功发射的天舟一号货运飞船与天宫二号空间实验室完成了首次交会对接，对接形成的组合体仍沿天宫二号原来的轨道(可视为圆轨道)运行。

与天宫二号单独运行时相比，组合体运行的【C 】 A. 周期变大B. 速率变大C. 动能变大D. 向心加速度变大15. 如图，在方向垂直于纸面向里的匀强磁场中有一U 形金属导轨，导轨平面与磁场垂直。

金属杆PQ 置于导轨上并与导轨形成闭合回路PQRS ，一圆环形金属线框T 位于回路围成的区域内，线框与导轨共面。

现让金属杆PQ 突然向右运动，在运动开始的瞬间，关于感应电流的方向，下列说法正确的是【D 】A. PQRS 中沿顺时针方向，T 中沿逆时针方向B. PQRS 中沿顺时针方向，T 中沿顺时针方向C. PQRS 中沿逆时针方向，T 中沿逆时针方向D. PQRS 中沿逆时针方向，T 中沿顺时针方向16. 如图，一质量为m 、长度为l 的均匀柔软细绳PQ 竖直悬挂。

用外力将绳的下端Q 缓慢地竖直向上拉起至M 点，M 点与绳的上端P 相距l 。

重力加速度大小为g 。

在此过程13中，外力做的功为【A 】A. mglB. mglC. mglD. mgl 1916131217. 一根轻质弹性绳的两端分别固定在水平天花板上相距80 cm 的两点上，弹性绳的原长也为80 cm 。

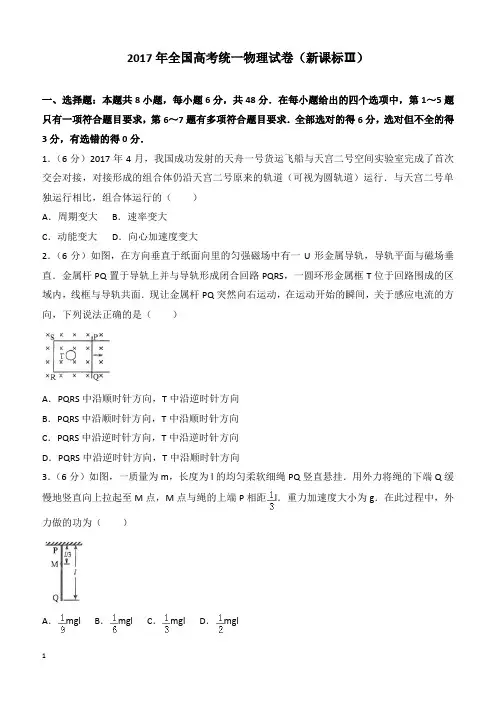

2017年全国高考统一物理试卷（新课标Ⅲ）一、选择题：本题共8小题，每小题6分，共48分．在每小题给出的四个选项中，第1～5题只有一项符合题目要求，第6～7题有多项符合题目要求．全部选对的得6分，选对但不全的得3分，有选错的得0分．1．（6分）2017年4月，我国成功发射的天舟一号货运飞船与天宫二号空间实验室完成了首次交会对接，对接形成的组合体仍沿天宫二号原来的轨道（可视为圆轨道）运行．与天宫二号单独运行相比，组合体运行的（）A．周期变大B．速率变大C．动能变大D．向心加速度变大2．（6分）如图，在方向垂直于纸面向里的匀强磁场中有一U形金属导轨，导轨平面与磁场垂直．金属杆PQ置于导轨上并与导轨形成闭合回路PQRS，一圆环形金属框T位于回路围成的区域内，线框与导轨共面．现让金属杆PQ突然向右运动，在运动开始的瞬间，关于感应电流的方向，下列说法正确的是（）A．PQRS中沿顺时针方向，T中沿逆时针方向B．PQRS中沿顺时针方向，T中沿顺时针方向C．PQRS中沿逆时针方向，T中沿逆时针方向D．PQRS中沿逆时针方向，T中沿顺时针方向3．（6分）如图，一质量为m，长度为l的均匀柔软细绳PQ竖直悬挂．用外力将绳的下端Q缓慢地竖直向上拉起至M点，M点与绳的上端P相距l．重力加速度大小为g．在此过程中，外力做的功为（）A．mgl B．mgl C．mgl D．mgl4．（6分）一根轻质弹性绳的两端分别固定在水平天花板上相距80cm的两点上，弹性绳的原长也为80cm。

将一钩码挂在弹性绳的中点，平衡时弹性绳的总长度为100cm；再将弹性绳的两端缓慢移至天花板上的同一点，则弹性绳的总长度变为（弹性绳的伸长始终处于弹性限度内）（）A．86cm B．92cm C．98cm D．104cm5．（6分）如图，在磁感应强度大小为B0的匀强磁场中，两长直导线P和Q垂直于纸面固定放置，两者之间的距离为l。

在两导线中均通有方向垂直于纸面向里的电流I时，纸面内与两导线距离均为l的a点处的磁感应强度为零。

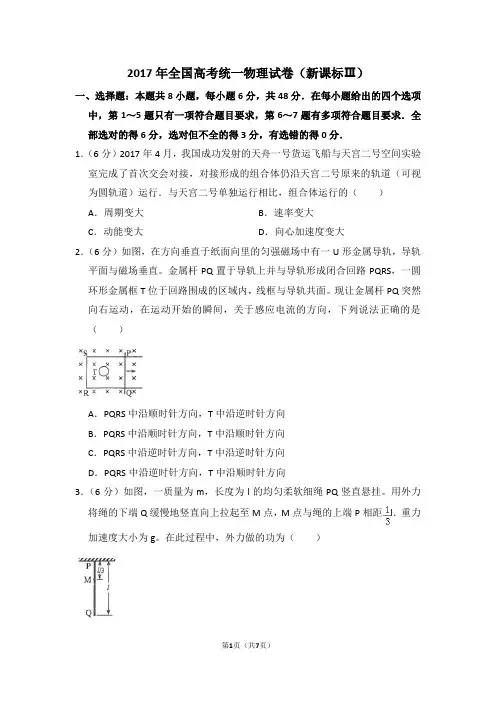

2017年全国高考统一物理试卷（新课标Ⅲ）一、选择题：本题共8小题，每小题6分，共48分．在每小题给出的四个选项中，第1～5题只有一项符合题目要求，第6～7题有多项符合题目要求．全部选对的得6分，选对但不全的得3分，有选错的得0分．1．（6分）2017年4月，我国成功发射的天舟一号货运飞船与天宫二号空间实验室完成了首次交会对接，对接形成的组合体仍沿天宫二号原来的轨道（可视为圆轨道）运行．与天宫二号单独运行相比，组合体运行的（）A．周期变大B．速率变大C．动能变大D．向心加速度变大2．（6分）如图，在方向垂直于纸面向里的匀强磁场中有一U形金属导轨，导轨平面与磁场垂直．金属杆PQ置于导轨上并与导轨形成闭合回路PQRS，一圆环形金属框T位于回路围成的区域内，线框与导轨共面．现让金属杆PQ突然向右运动，在运动开始的瞬间，关于感应电流的方向，下列说法正确的是（）A．PQRS中沿顺时针方向，T中沿逆时针方向B．PQRS中沿顺时针方向，T中沿顺时针方向C．PQRS中沿逆时针方向，T中沿逆时针方向D．PQRS中沿逆时针方向，T中沿顺时针方向3．（6分）如图，一质量为m，长度为l的均匀柔软细绳PQ竖直悬挂．用外力将绳的下端Q缓慢地竖直向上拉起至M点，M点与绳的上端P相距l．重力加速度大小为g．在此过程中，外力做的功为（）A．mgl B．mgl C．mgl D．mgl4．（6分）一根轻质弹性绳的两端分别固定在水平天花板上相距80cm的两点上，弹性绳的原长也为80cm。

将一钩码挂在弹性绳的中点，平衡时弹性绳的总长度为100cm；再将弹性绳的两端缓慢移至天花板上的同一点，则弹性绳的总长度变为（弹性绳的伸长始终处于弹性限度内）（）A．86cm B．92cm C．98cm D．104cm5．（6分）如图，在磁感应强度大小为B0的匀强磁场中，两长直导线P和Q垂直于纸面固定放置，两者之间的距离为l。

在两导线中均通有方向垂直于纸面向里的电流I时，纸面内与两导线距离均为l的a点处的磁感应强度为零。

2017年高考真题全国卷Ⅲ二、选择题：本题共8小题，每小题6分。

在每小题给出的四个选项中，第14～18题只有一项符合题目要求，第19～21题有多项符合题目要求。

全部选对的得6分，选对但不全的得3分，有选错的得0分。

14．(2017·全国卷Ⅲ，14,6分)2017年4月，我国成功发射的天舟一号货运飞船与天宫二号空间实验室完成了首次交会对接，对接形成的组合体仍沿天宫二号原来的轨道(可视为圆轨道)运行．与天宫二号单独运行时相比，组合体运行的()A．周期变大B．速率变大C．动能变大D．向心加速度变大15．(2017·全国卷Ⅲ，15,6分)如图1，在方向垂直于纸面向里的匀强磁场中有一U形金属导轨，导轨平面与磁场垂直，金属杆PQ置于导轨上并与导轨形成闭合回路PQRS，一圆环形金属线框T位于回路围成的区域内，线框与导轨共面．现让金属杆PQ突然向右运动，在运动开始的瞬间，关于感应电流的方向，下列说法正确的是()图1A．PQRS中沿顺时针方向，T中沿逆时针方向B．PQRS中沿顺时针方向，T中沿顺时针方向C．PQRS中沿逆时针方向，T中沿逆时针方向D．PQRS中沿逆时针方向，T中沿顺时针方向16．(2017·全国卷Ⅲ，16,6分)如图2，一质量为m、长度为l的均匀柔软细绳PQ竖直悬挂．用外力将绳的下端Q 缓慢地竖直向上拉起至M 点，M 点与绳的上端P 相距13l .重力加速度大小为g .在此过程中，外力做的功为( )图2A.19mglB.16mglC.13mglD.12mgl 17．(2017·全国卷Ⅲ，17,6分)一根轻质弹性绳的两端分别固定在水平天花板上相距80 cm 的两点上，弹性绳的原长也为80 cm.将一钩码挂在弹性绳的中点，平衡时弹性绳的总长度为 100 cm ；再将弹性绳的两端缓慢移至天花板上的同一点，则弹性绳的总长度变为(弹性绳的伸长始终处于弹性限度内)( )A ．86 cmB ．92 cmC ．98 cmD ．104 cm18．(2017·全国卷Ⅲ，18,6分)如图3，在磁感应强度大小为B 0的匀强磁场中，两长直导线P 和Q 垂直于纸面固定放置，两者之间的距离为l .在两导线中均通有方向垂直于纸面向里的电流I 时，纸面内与两导线距离均为l 的a 点处的磁感应强度为零，如果让P 中的电流反向、其他条件不变，则a 点处磁感应强度的大小为( )图3A ．0 B.33B 0 C.233B 0 D ．2B 019．(2017·全国卷Ⅲ，19,6分)在光电效应实验中，分别用频率为νa 、νb 的单色光a 、b 照射到同种金属上，测得相应的遏止电压分别为U a 和U b ，光电子的最大初动能分别为E k a 和E k b .h 为普朗克常量．下列说法正确的是( )A ．若νa ＞νb ，则一定有U a ＜U bB ．若νa ＞νb ，则一定有E k a ＞E k bC ．若U a ＜U b ，则一定有E k a ＜E k bD ．若νa ＞νb ，则一定有hνa －E k a ＞hνb －E k b20．(2017·全国卷Ⅲ，20,6分)一质量为2 kg 的物块在合外力F 的作用下从静止开始沿直线运动．F 随时间t 变化的图线如图4所示，则( )图4A．t＝1 s时物块的速率为1 m/sB．t＝2 s时物块的动量大小为4 kg·m/sC．t＝3 s时物块的动量大小为5 kg·m/sD．t＝4 s时物块的速度为零21．(2017·全国卷Ⅲ，21,6分)一匀强电场的方向平行于xOy平面，平面内a、b、c三点的位置如图5所示，三点的电势分别为10 V、17 V、26 V．下列说法正确的是()图5A．电场强度的大小为2.5 V/cmB．坐标原点处的电势为1 VC．电子在a点的电势能比在b点的低7 eVD．电子从b点运动到c点，电场力做功为9 eV三、非选择题：本卷包括必考题和选考题两部分．第22～25题为必考题，每个试题考生都必须作答．第33～34题为选考题，考生根据要求作答．(一)必考题(共47分)22．(2017·全国卷Ⅲ，22,6分) 某探究小组做“验证力的平行四边形定则”实验，将画有坐标轴(横轴为x轴，纵轴为y轴，最小刻度表示1 mm)的纸贴在水平桌面上，如图6(a)所示．将橡皮筋的一端Q固定在y轴上的B点(位于图示部分之外)，另一端P位于y轴上的A点时，橡皮筋处于原长．(1)用一只测力计将橡皮筋的P端沿y轴从A点拉至坐标原点O，此时拉力F的大小可由测力计读出．测力计的示数如图(b)所示，F的大小为________N.(2)撤去(1)中的拉力，橡皮筋P端回到A点；现使用两个测力计同时拉橡皮筋，再次将P 端拉至O点．此时观察到两个拉力分别沿图(a)中两条虚线所示的方向，由测力计的示数读出两个拉力的大小分别为F1＝4.2 N和F2＝5.6 N.(ⅰ)用5 mm长度的线段表示1 N的力，以O为作用点，在图(a)中画出力F1、F2的图示，然后按平行四边形定则画出它们的合力F合；图6(ⅱ)F合的大小为________N，F合与拉力F的夹角的正切值为________．若F合与拉力F的大小及方向的偏差均在实验所允许的误差范围之内，则该实验验证了力的平行四边形定则．23．(2017·全国卷Ⅲ，23,9分)图7(a)为某同学组装完成的简易多用电表的电路图．图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头的满偏电流为250 μA，内阻为480 Ω.虚线方框内为换挡开关，A端和B端分别与两表笔相连．该多用电表有5个挡位，5个挡位为：直流电压1 V挡和5 V挡，直流电流1 mA挡和2.5 mA 挡，欧姆×100 Ω挡．图7(1)图(a)中的A端与________(填“红”或“黑”)色表笔相连接．(2)关于R6的使用，下列说法正确的是________(填正确【答案】标号)．A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得R1＋R2＝________Ω，R4＝________Ω.(4)某次测量时该多用电表指针位置如图(b)所示．若此时B端是与“1”相连的，则多用电表读数为__________；若此时B端是与“3”相连的，则读数为________；若此时B端是与“5”相连的，则读数为____________．(结果均保留3位有效数字)24．(2017·全国卷Ⅲ，24,12分)如图8，空间存在方向垂直于纸面(xOy平面)向里的磁场．在x≥0 区域，磁感应强度的大小为B0；x＜0区域，磁感应强度的大小为λB0(常数λ＞1)．一质量为m、电荷量为q(q＞0)的带电粒子以速度v0从坐标原点O沿x轴正向射入磁场，此时开始计时，当粒子的速度方向再次沿x轴正向时，求(不计重力)图8(1)粒子运动的时间；(2)粒子与O点间的距离．25．(2017·全国卷Ⅲ，25,20分)如图9，两个滑块A和B的质量分别为m A＝1 kg和m B＝5 kg，放在静止于水平地面上的木板的两端，两者与木板间的动摩擦因数均为μ1＝0.5；木板的质量为m＝4 kg，与地面间的动摩擦因数为μ2＝0.1.某时刻A、B两滑块开始相向滑动，初速度大小均为v0＝3 m/s.A、B相遇时，A与木板恰好相对静止．设最大静摩擦力等于滑动摩擦力，取重力加速度大小g＝10 m/s2.求图9(1)B与木板相对静止时，木板的速度；(2)A、B开始运动时，两者之间的距离．(二)选考题：共45分．请考生从2道物理题中任选一题作答．如果多做，则按所做的第一题计分．33．[物理——选修3－3](2017·全国卷Ⅲ，33,15分)(1)(5分)如图10，一定质量的理想气体从状态a出发，经过等容过程ab到达状态b，再经过等温过程bc到达状态c，最后经等压过程ca回到初态a.下列说法正确的是______(填正确答案标号．选对1个得2分，选对2个得4分，选对3个得5分．每选错1个扣3分，最低得分为0分)．图10A．在过程ab中气体的内能增加B．在过程ca中外界对气体做功C．在过程ab中气体对外界做功D．在过程bc中气体从外界吸收热量E．在过程ca中气体从外界吸收热量(2)(10分)一种测量稀薄气体压强的仪器如图11(a)所示，玻璃泡M的上端和下端分别连通两竖直玻璃细管K1和K2.K1长为l，顶端封闭，K2上端与待测气体连通；M下端经橡皮软管与充有水银的容器R连通．开始测量时，M与K2相通；逐渐提升R，直到K2中水银面与K1顶端等高，此时水银已进入K1，且K1中水银面比顶端低h，如图(b)所示．设测量过程中温度、与K2相通的待测气体的压强均保持不变．已知K1和K2的内径均为d，M的容积为V0，水银的密度为ρ，重力加速度大小为g.求：图11(ⅰ)待测气体的压强；(ⅱ)该仪器能够测量的最大压强．34．[物理——选修3－4](2017·全国卷Ⅲ，34,15分)(1)(5分)如图12，一列简谐横波沿x轴正方向传播，实线为t＝0时的波形图，虚线为t＝0.5 s时的波形图．已知该简谐波的周期大于0.5 s．关于该简谐波，下列说法正确的是________(填正确答案标号．选对1个得2分，选对2个得4分，选对3个得5分．每选错1个扣3分，最低得分为0分)．图12A．波长为2 mB．波速为6 m/sC．频率为1.5 HzD．t＝1 s时，x＝1 m处的质点处于波峰E．t＝2 s时，x＝2 m处的质点经过平衡位置(2)(10分)如图13，一半径为R的玻璃半球，O点是半球的球心，虚线OO′表示光轴(过球心O与半球底面垂直的直线)．已知玻璃的折射率为1.5.现有一束平行光垂直入射到半球的底面上，有些光线能从球面射出(不考虑被半球的内表面反射后的光线)．求：图13(ⅰ)从球面射出的光线对应的入射光线到光轴距离的最大值；(ⅱ)距光轴R3的入射光线经球面折射后与光轴的交点到O 点的距离．【参考答案】14．【答案】 C【解析】 根据组合体受到的万有引力提供向心力可得，GMm r 2＝ m 4π2T 2r ＝m v 2r ＝ma ，解得T ＝4π2r 3GM，v ＝GM r ，a ＝GMr2，由于轨道半径不变，所以周期、速率、向心加速度均不变，选项A 、B 、D 错误；组合体比天宫二号的质量大，动能E k ＝12m v 2变大，选项C 正确．15．【答案】 D【解析】 金属杆PQ 突然向右运动，在运动开始的瞬间，闭合回路PQRS 中磁场方向垂直纸面向里，磁通量增大，由楞次定律可判断，闭合回路PQRS 中感应电流产生的磁场垂直纸面向外，由安培定则可判断感应电流方向为逆时针；由于闭合回路PQRS 中感应电流产生的磁场方向垂直纸面向外，与原磁场方向相反，则T 中磁通量减小，由楞次定律可判断，T 中感应电流产生的磁场方向垂直纸面向里，由安培定则可知T 中感应电流方向为顺时针，选项D 正确． 16．【答案】 A【解析】 由题意可知，PM 段细绳的机械能不变，MQ 段细绳的重心升高了l6，则重力势能增加ΔE p ＝23mg ·l 6＝19mgl ，由功能关系可知，在此过程中，外力做的功为W ＝19mgl ，故选项A 正确，B 、C 、D 错误． 17．【答案】 B【解析】 设弹性绳的劲度系数为k .挂钩码后，弹性绳两端点移动前，左、右两段绳的伸长量ΔL ＝100 cm －80 cm2＝10 cm ，两段绳的弹力F ＝k ΔL ，对钩码受力分析，如图甲所示，sinα＝45，cos α＝35.根据共点力的平衡条件可得，钩码的重力为G ＝2k ΔL cos α.将弹性绳的两端缓慢移至天花板上的同一点时，受力图如图乙所示．设弹性绳伸长量为ΔL ′，弹力为F ′＝k ΔL ′，钩码的重力为G ＝2k ΔL ′，联立解得ΔL ′＝35ΔL ＝6 cm.弹性绳的总长度变为L 0＋2ΔL ′＝92 cm ，故B 正确，A 、C 、D 错误.甲 乙18．【答案】 C【解析】 如图甲所示， P 、Q 中的电流在a 点产生的磁感应强度大小相等，设为B 1，由几何关系可知，B 1＝33B 0.如果让P 中的电流反向、其他条件不变时，如图乙所示，由几何关系可知，a 点处磁感应强度的大小B ＝B 20＋B 21＝233B 0，故选项C 正确，A 、B 、D 错误．19．【答案】 BC【解析】 由爱因斯坦光电效应方程得，E km ＝hν－W 0，由动能定理得，E km ＝eU ，若用a 、b 单色光照射同种金属时，逸出功W 0相同．当νa ＞νb 时，一定有E k a ＞E k b ，U a ＞U b ，故选项A 错误，B 正确；若U a ＜U b ，则一定有E k a ＜E k b ，故选项C 正确；因逸出功相同，有W 0＝ hνa － E k a ＝ hνb － E k b ，故选项D 错误．20．【答案】 AB【解析】 由动量定理可得：Ft ＝m v ，解得v ＝Ft m .t ＝1 s 时物块的速率为v ＝Ft m ＝2×12 m /s＝1 m/s ，故A 正确；t ＝2 s 时物块的动量大小p 2＝F 2t 2＝2×2 kg·m /s ＝4 kg·m/s ，t ＝3 s 时物块的动量大小为p 3＝(2×2－1×1) kg·m /s ＝3 kg·m/s ，t ＝4 s 时物块的动量大小为p 4＝(2×2－1×2) kg·m /s ＝2 kg·m/s ，所以t ＝4 s 时物块的速度为1 m/s ，故B 正确，C 、D 错误． 21．【答案】 ABD【解析】 如图所示，设a 、c 之间的d 点电势与b 点电势相同，则addc ＝10－1717－26＝79，所以d 点的坐标为(3.5 cm,6 cm)，过c 点作等势线bd 的垂线，电场强度的方向由高电势指向低电势．由几何关系可得，cf的长度为3.6 cm ，电场强度的大小E ＝U d ＝(26－17) V3.6 cm ＝2.5 V/cm ，故选项A 正确；因为Oacb是矩形，所以有U ac ＝U Ob ，可知坐标原点O 处的电势为1 V ，故选项B 正确；a 点电势比b 点电势低7 V ，电子带负电，所以电子在a 点的电势能比在b 点的高7 eV ，故选项C 错误；b 点电势比c 点电势低9 V ，电子从b 点运动到c 点，电场力做功为9 eV ，故选项D 正确． 22．【答案】 (1)4.0 N (2)(ⅰ)见【解析】图 (ⅱ)4.0 0.05 【解析】 (1)由图(b)可知，F 的大小为4.0 N (2)(ⅰ)画出力F 1、F 2的图示，如图所示(ⅱ)用刻度尺量出F 合的线段长约为20 mm ，所以F 合大小为4.0 N ，F 合与拉力F 的夹角的正切值为tan α＝0.05.23．【答案】 (1)黑 (2)B (3)160 Ω 880 Ω (4)1.47 mA1．10 kΩ 2.94 V【解析】 (1)当B 端与“3”连接时，内部电源与外部电路形成闭合回路，电流从A 端流出，故A 端与黑色表笔相连接．(2)在使用多用电表之前，调整表头螺丝使电表指针指在表盘左端电流“0”位置，选项A 错误；使用欧姆挡时，先将两表笔短接，调整R 6使电表指针指在表盘右端电阻“0”位置，选项B 正确；使用电流挡时，电阻R 6不在闭合电路中，调节无效，选项C 错误．(3)根据题给条件可知，当B 端与“2”连接时，表头与R 1、R 2组成的串联电路并联，此时为量程1 mA 的电流挡，由并联电路两支路电流与电阻成反比知，R gR 1＋R 2＝1－0.250.25＝31，解得R 1＋R 2＝160 Ω.当B 端与“4”连接时，表头与R 1、R 2组成的串联电路并联后再与R 4串联，此时为量程1 V 的电压挡，表头与R 1、R 2组成的串联电路并联后再与R 4串联，此时为量程1 V 的电压挡，表头与R 1、R 2组成的串联电路并联总电阻为120 Ω，两端电压为0.12 V ，由串联电路中电压与电阻成正比知：R 4两端电压为0.88 V ，则R 4电阻为880 Ω.(4)若此时B 端是与“1”连接的，多用电表作为直流电流表使用，量程为2.5 mA ，读数为1.47 mA.若此时B 端是与“3”连接的，多用电表作为欧姆表使用，读数为11×100 Ω＝1.10 kΩ. 若此时B 端是与“5”连接的，多用电表作为直流电压表使用，量程为5 V ，读数为2.94 V . 24．【答案】 (1)πm B 0q (1＋1λ) (2)2m v 0B 0q (1－1λ)【解析】 (1)在匀强磁场中，带电粒子做圆周运动．设在x ≥0区域，圆周半径为R 1；在x ＜0区域，圆周半径为R 2.由洛伦兹力公式及牛顿运动定律得 qB 0v 0＝m v 20R 1①qλB 0v 0＝m v 20R 2②粒子速度方向转过180°时，所需时间t 1为 t 1＝πR 1v 0③粒子再转过180°时，所需时间t 2为 t 2＝πR 2v 0④联立①②③④式得，所求时间为t ＝t 1＋t 2＝πm B 0q (1＋1λ)⑤ (2)由几何关系及①②式得，所求距离为 d ＝2(R 1－R 2)＝2m v 0B 0q (1－1λ)⑥25．【答案】 (1)1 m/s ，方向与B 的初速度方向相同 (2)1.9 m【解析】 (1)滑块A 和B 在木板上滑动时，木板也在地面上滑动．设A 、B 和木板所受的摩擦力大小分别为F f1、F f2和F f3，A 和B 相对于地面的加速度大小分别为a A 和a B ，木板相对于地面的加速度大小为a 1.在滑块B 与木板达到共同速度前有 F f1＝μ1m A g ① F f2＝μ1m B g ②F f3＝μ2(m ＋m A ＋m B )g ③ 由牛顿第二定律得 F 1＝m A a A ④ F 2＝m B a B ⑤ F 2－F 1－F 3＝ma 1⑥设在t 1时刻，B 与木板达到共同速度，其大小为v 1.由运动学公式有 v 1＝v 0－a B t 1⑦ v 1＝a 1t 1⑧联立①②③④⑤⑥⑦⑧式，代入已知数据得 v 1＝1 m/s ，方向与B 的初速度方向相同⑨ (2)在t 1时间间隔内，B 相对于地面移动的距离为 s B ＝v 0t 1－12a B t 21⑩设在B 与木板达到共同速度v 1后，木板的加速度大小为a 2.对于B 与木板组成的体系，由牛顿第二定律有 F f1＋F f3＝(m B ＋m )a 2⑪由①②④⑤式知，a A ＝a B ；再由⑦⑧式知，B 与木板达到共同速度时，A 的速度大小也为v 1，但运动方向与木板相反．由题意知，A 和B 相遇时，A 与木板的速度相同，设其大小为v 2.设A 的速度大小从v 1变到v 2所用的时间为t 2，则由运动学公式，对木板有 v 2＝v 1－a 2t 2⑫对A 有：v 2＝－v 1＋a A t 2⑬在t 2时间间隔内，B (以及木板)相对地面移动的距离为 s 1＝v 1t 2－12a 2t 22⑭在(t 1＋t 2)时间间隔内，A 相对地面移动的距离为 s A ＝v 0(t 1＋t 2)－12a A (t 1＋t 2)2⑮A 和B 相遇时，A 与木板的速度也恰好相同．因此A 和B 开始运动时，两者之间的距离为 s 0＝s A ＋s 1＋s B ⑯联立以上各式，并代入数据得 s 0＝1.9 m ⑰(也可用下图中的速度—时间图线求解)33．【答案】 (1)ABD (2)(ⅰ)ρπgh 2d 24V 0＋πd 2(l －h )(ⅱ)πρgl 2d 24V 0【解析】 (1)在过程ab 中，体积不变，气体对外界不做功，压强增大，温度升高，内能增加，故选项A 正确，C 错误；在过程ca 中，气体的体积缩小，外界对气体做功，压强不变，温度降低，内能变小，气体向外界放出热量，故选项B 正确，E 错误；在过程bc 中，温度不变，内能不变，体积增大，气体对外界做功，由热力学第一定律可知，气体要从外界吸收热量，故选项D 正确．(2)(ⅰ)水银面上升至M 的下端使玻璃泡中气体恰好被封住，设此时被封闭的气体的体积为V ，压强等于待测气体的压强p .提升R ，直到K 2中水银面与K 1顶端等高时，K 1中水银面比顶端低h ；设此时封闭气体的压强为p 1，体积为V 1，则 V ＝V 0＋14πd 2l ①V 1＝14πd 2h ②由力学平衡条件得 p 1＝p ＋ρgh ③整个过程为等温过程，由玻意耳定律得 pV ＝p 1V 1④ 联立①②③④式得 p ＝ρπgh 2d 24V 0＋πd 2(l －h )⑤ (ⅱ)由题意知 h ≤l ⑥ 联立⑤⑥式有 p ≤πρgl 2d 24V 0⑦该仪器能够测量的最大压强为 p max ＝πρgl 2d 24V 0⑧34．【答案】 (1)BCE (2)(ⅰ)23R (ⅱ)2.74R【解析】 (1)由波形图可知，波长λ＝4 m ，故A 错误；横波沿x 轴正方向传播，实线为t ＝0时的波形图，虚线为t ＝0.5 s 时的波形图．又该简谐波的周期大于0.5 s ，波传播的距离Δx ＝34λ，34T ＝0.5 s ，故周期T ＝23 s ，频率为1.5 Hz ，波速v ＝λf ＝6 m/s ，故B 、C 正确；t＝1 s ＝32T 时，x ＝1 m 处的质点处于波谷位置，故D 错误；t ＝2 s ＝3T 时，x ＝2 m 处的质点正经过平衡位置向上运动，故E 正确．(2)(ⅰ)如图甲，从底面上A 处射入的光线，在球面上发生折射时的入射角为i ，当i 等于全反射临界角i c 时，对应入射光线到光轴的距离最大，设最大距离为l . i ＝i c ①设n 是玻璃的折射率，由全反射临界角的定义有 n sin i c ＝1② 由几何关系有 sin i ＝l R③联立①②③式并利用题给条件，得 l ＝23R ④ (ⅱ)如图乙，设与光轴相距R3的光线在球面B 点发生折射时的入射角和折射角分别为i 1和r 1，由折射定律有 n sin i 1＝sin r 1⑤设折射光线与光轴的交点为C ，在△OBC 中，由正弦定理有 sin ∠C R ＝sin (180°－r 1)OC⑥ 由几何关系有∠C ＝r 1－i 1⑦sin i 1＝13⑧ 联立⑤⑥⑦⑧式及题给条件得OC ＝3(22＋3)5R ≈2.74R ⑨。

2017年全国⾼考3卷物理解析版2017年⾼考新课标3卷理综物理参考解析⼀、选择题：本题共8⼩题，每⼩题6分，共48分。

在每⼩题给出的四个选项中，第14~18题只有⼀项符合题⽬要求，第19~21题有多项符合题⽬要求。

全部选对的得6分，选对但不全的得3分，有选错的得0分。

14．2017年4⽉，我国成功发射的天⾈⼀号货运飞船与天宫⼆号空间实验室完成了⾸次交会对接，对接形成的组合体仍沿天宫⼆号原来的轨道（可视为圆轨道）运⾏。

与天宫⼆号单独运⾏相⽐，组合体运⾏的 A ．周期变⼤ B ．速率变⼤ C ．动能变⼤D ．向⼼加速度变⼤【参考答案】C【参考解析】因为对接前后，轨道半径没有改变，周期2T π= 速率v =，向⼼加速度2GMa r =，所以前后周期、速率、向⼼加速度不变，但质量变⼤，动能变⼤，故C 正确，A 、B 、D 错误。

15．如图，在⽅向垂直于纸⾯向⾥的匀强磁场中有⼀U 形⾦属导轨，导轨平⾯与磁场垂直。

⾦属杆PQ 置于导轨上并与导轨形成闭合回路PQRS ，⼀圆环形⾦属框T 位于回路围成的区域内，线框与导轨共⾯。

现让⾦属杆PQ 突然向右运动，在运动开始的瞬间，关于感应电流的⽅向，下列说法正确的是A ．PQRS 中沿顺时针⽅向，T 中沿逆时针⽅向B ．PQRS 中沿顺时针⽅向，T 中沿顺时针⽅向C ．PQRS 中沿逆时针⽅向，T 中沿逆时针⽅向D ．PQRS 中沿逆时针⽅向，T 中沿顺时针⽅向【参考答案】D【参考解析】因为PQ 突然向右运动，由右⼿定则可知，PQRS 中有沿逆时针⽅向的感应电流，穿过T 中的磁通量减⼩，由楞次定律可知，T 中有沿顺时针⽅向的感应电流，故D 正确，A 、B 、C 错误。

16．如图，⼀质量为m ，长度为l 的均匀柔软细绳PQ 竖直悬挂。

⽤外⼒将绳的下端Q 缓慢地竖直向上拉起⾄M 点，M 点与绳的上端P 相距13l 。

重⼒加速度⼤⼩为g 。

在此过程中，外⼒做的功为A ．19mglB ．16mglC ．13mglD ．12mgl17．⼀根轻质弹性绳的两端分别固定在⽔平天花板上相距80cm 的两点上，弹性绳的原长也为80cm 。

2017年全国高考理综（物理）试题及答案-全国卷3二、选择题：本题共8小题，每小题6分，共48分。

在每小题给出的四个选项中，第14~18题只有一项符合题目要求，第19~21题有多项符合题目要求。

全部选对的得6分，选对但不全的得3分，有选错的得0分。

14．2017年4月，我国成功发射的天舟一号货运飞船与天宫二号空间实验室完成了首次交会对接，对接形成的组合体仍沿天宫二号原来的轨道（可视为圆轨道）运行。

与天宫二号单独运行时相比，组合体运行的A．周期变大B．速率变大C．动能变大D．向心加速度变大15．如图，在方向垂直于纸面向里的匀强磁场中有一U形金属导轨，导轨平面与磁场垂直。

金属杆PQ置于导轨上并与导轨形成闭合回路PQRS，一圆环形金属线框T位于回路围成的区域内，线框与导轨共面。

现让金属杆PQ突然向右运动，在运动开始的瞬间，关于感应电流的方向，下列说法正确的是A．PQRS中沿顺时针方向，T中沿逆时针方向B．PQRS中沿顺时针方向，T中沿顺时针方向C．PQRS中沿逆时针方向，T中沿逆时针方向D．PQRS中沿逆时针方向，T中沿顺时针方向16．如图，一质量为m，长度为l的均匀柔软细绳PQ竖直悬挂。

用外力将绳的下端Q缓慢地竖直向上拉起至M点，M点与绳的上端P相距13l。

重力加速度大小为g。

在此过程中，外力做的功为A ．19mglB ．16mglC ．13mgl D ．12mgl 17．一根轻质弹性绳的两端分别固定在水平天花板上相距80cm 的两点上，弹性绳的原长也为80 cm 。

将一钩码挂在弹性绳的中点，平衡时弹性绳的总长度为100 cm ；再将弹性绳的两端缓慢移至天花板上的同一点，则弹性绳的总长度变为（弹性绳的伸长始终处于弹性限度内）A ．86 cmB ． 92 cmC ． 98 cmD ． 104 cm18．如图，在磁感应强度大小为0B 的匀强磁场中，两长直导线P 和Q 垂直于纸面固定放置，两者之间的距离为。

绝密★启用前试卷类型:A 2017年普通高等学校招生全国统一考试理科综合能力测试本试卷15页,38小题,满分300分。

考试用时150分钟。

注意事项:1. 答卷前,考生务必将自己的姓名、考生号、考场号和座位号填写在答题卡上。

用2B铅笔将试卷类型(A)填涂在答题卡相应位置上。

将条形码横贴在答题卡右上角“条形码粘贴处”。

2. 作答选择题时,选出每小题答案后,用2B铅笔在答题卡上对应题目选项的答案信息点涂黑;如需要改动,用橡皮擦干净后,再选涂其他答案。

答案不能答在试卷上。

3. 非选择题必须用黑色字迹的钢笔或签字笔作答,答案必须写在答题卡各题目指定区域内相应位置上;如需改动,先划掉原来的答案,然后再写上新答案;不准使用铅笔和涂改液。

不按以上要求作答无效。

4.考生必须保证答题卡的整洁。

考试结束后,将试卷和答题卡一并交回。

二、选择题:本题共8小题,每小题6分,共48分。

在每小题给出的四个选项中,第14~18题只有一项符合题目要求,第19~21题有多项符合题目要求。

全部选对的得6分,选对但不全的得3分,有选错的得0分。

14.2017年4月,我国成功发射的天舟一号货运飞船与天宫二号空间实验室完成了首次交会对接,对接形成的组合体仍沿天宫二号原来的轨道(可视为圆轨道)运行。

与天宫二号单独运行时相比,组合体运行的A.周期变大B.速率变大C.动能变大D.向心加速度变大15.如图,在方向垂直于纸面向里的匀强磁场中有一U形金属导轨,导轨平面与磁场垂直。

金属杆PQ 置于导轨上并与导轨形成闭合回路PQRS,一圆环形金属线框T位于回路围成的区域内,线框与导轨共面。

现让金属杆PQ突然向右运动,在运动开始的瞬间,关于感应电流的方向,下列说法正确的是A.PQRS中沿顺时针方向,T中沿逆时针方向B.PQRS中沿顺时针方向,T中沿顺时针方向C.PQRS中沿逆时针方向,T中沿逆时针方向D.PQRS中沿逆时针方向,T中沿顺时针方向16.如图,一质量为m ,长度为l 的均匀柔软细绳PQ 竖直悬挂。
