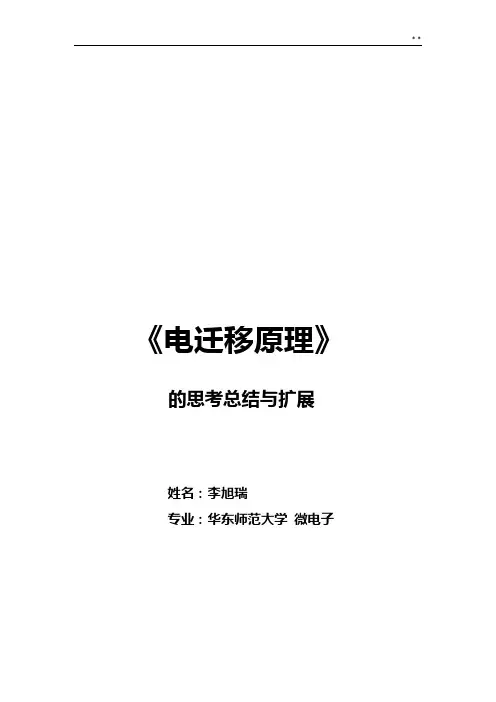

电迁移原理_(华东师范大学_李旭瑞)

《电迁移原理》的思考总结与扩展：旭瑞专业：华东师大学微电子电迁移原理：集成电路芯片部采用金属薄膜引线来传导工作电流，这种传导电流的金属薄膜称作互连引线。

随着芯片集成度的提高，互连引线变得更细、更窄、更薄，因此其中的电流密度越来越大。

在较高的电流密度作用下，互连引线中的金属原子将会沿着电子运动方向进行迁移，，其结果会使导体的某些部位产生空洞或晶须，这种现象就是电迁移。

它是引起集成电路失效的一种重要机制。

电迁移失效机理产生电迁移失效的因：薄膜导体结构的非均匀性外因：电流密度从缺陷产生和积累得角度，我们可以这样解释电迁移的失效机理，即在电迁移过程中，在子风和应力的作用下，互连线中的某些薄弱部位产生了缺陷;缺陷的产生，重新改变了互连线中电流的分布，进而也会影响热分布;这两个过程相互作用，决定了缺陷在哪些薄弱部位产生;随着时间的增加，缺陷不断积累，相邻较近的缺陷融合成一个大缺陷;当产生的缺陷足够大，在垂直电流的方向上占有足够的面积，互连线的电阻就会显著增加;最后当形成的缺陷横跨整个互连线横截面，互连线断路在图2.4中，我们考虑金属原子A，它的周围有十二个相邻的晶格位置，其中之一被空位V占据，其余被其他金属原子占据。

在无电流应力条件下，由于热运动，原子A向其附近任何一个方向移动的概率是相等的;若在“电子风”吹动的情况下，很明显原子A向电子风方向移动概率大大增加。

假设A要与人原子发生交换，其过程也只能是通过原子与空位的交换，即人移到空位位置，A移到人位置，空位移到原的位置，可见，空位移动一步之前移动了两个原子。

同理，若A往几方向移动，空位移动一步须移动三个原子。

所以，同等电子风力条件下，金属原子移动方向不同，难易程度也不同。

从电流密度角度，我们可以这样解释电迁移的失效机理在金属里作用了两种对立的力。

这些力被称为“直接力”和“电子风”力。

直接力是一种在电场的作用下，由激活的金属正离子沿电子流相反方向流动产生的力。

《电迁移原理》的思考总结与扩展姓名：***专业：华东师范大学微电子电迁移原理：集成电路芯片内部采用金属薄膜引线来传导工作电流，这种传导电流的金属薄膜称作互连引线。

随着芯片集成度的提高，互连引线变得更细、更窄、更薄，因此其中的电流密度越来越大。

在较高的电流密度作用下，互连引线中的金属原子将会沿着电子运动方向进行迁移，，其结果会使导体的某些部位产生空洞或晶须，这种现象就是电迁移。

它是引起集成电路失效的一种重要机制。

电迁移失效机理产生电迁移失效的内因：薄膜导体内结构的非均匀性外因：电流密度从缺陷产生和积累得角度，我们可以这样解释电迁移的失效机理，即在电迁移过程中，在子风和应力的作用下，互连线中的某些薄弱部位产生了缺陷;缺陷的产生，重新改变了互连线中电流的分布，进而也会影响热分布;这两个过程相互作用，决定了缺陷在哪些薄弱部位产生;随着时间的增加，缺陷不断积累，相邻较近的缺陷融合成一个大缺陷;当产生的缺陷足够大，在垂直电流的方向上占有足够的面积，互连线的电阻就会显著增加;最后当形成的缺陷横跨整个互连线横截面，互连线断路在图2.4中，我们考虑金属原子A，它的周围有十二个相邻的晶格位置，其中之一被空位V占据，其余被其他金属原子占据。

在无电流应力条件下，由于热运动，原子A向其附近任何一个方向移动的概率是相等的;若在“电子风”吹动的情况下，很明显原子A向电子风方向移动概率大大增加。

假设A要与人原子发生交换，其过程也只能是通过原子与空位的交换，即人移到空位位置，A移到人位置，空位移到原的位置，可见，空位移动一步之前移动了两个原子。

同理，若A往几方向移动，空位移动一步须移动三个原子。

所以，同等电子风力条件下，金属原子移动方向不同，难易程度也不同。

从电流密度角度，我们可以这样解释电迁移的失效机理在金属里作用了两种对立的力。

这些力被称为“直接力”和“电子风”力。

直接力是一种在电场的作用下，由激活的金属正离子沿电子流相反方向流动产生的力。

电迁移原理《电迁移原理》的思考总结与扩展姓名：***专业：华东师范大学微电子电迁移原理：集成电路芯片内部采用金属薄膜引线来传导工作电流，这种传导电流的金属薄膜称作互连引线。

随着芯片集成度的提高，互连引线变得更细、更窄、更薄，因此其中的电流密度越来越大。

在较高的电流密度作用下，互连引线中的金属原子将会沿着电子运动方向进行迁移，，其结果会使导体的某些部位产生空洞或晶须，这种现象就是电迁移。

它是引起集成电路失效的一种重要机制。

电迁移失效机理产生电迁移失效的内因：薄膜导体内结构的非均匀性外因：电流密度从缺陷产生和积累得角度，我们可以这样解释电迁移的失效机理，即在电迁移过程中，在子风和应力的作用下，互连线中的某些薄弱部位产生了缺陷;缺陷的产生，重新改变了互连线中电流的分布，进而也会影响热分布;这两个过程相互作用，决定了缺陷在哪些薄弱部位产生;随着时间的增加，缺陷不断积累，相邻较近的缺陷融合成一个大缺陷;当产生的缺陷足够大，在垂直电流的方向上占有足够的面积，互连线的电阻就会显著增加;最后当形成的缺陷横跨整个互连线横截面，互连线断路在图2.4中，我们考虑金属原子A，它的周围有十二个相邻的晶格位置，其中之一被空位V占据，其余被其他金属原子占据。

在无电流应力条件下，由于热运动，原子A向其附近任何一个方向移动的概率是相等的;若在“电子风”吹动的情况下，很明显原子A向电子风方向移动概率大大增加。

假设A要与人原子发生交换，其过程也只能是通过原子与空位的交换，即人移到空位位置，A移到人位置，空位移到原的位置，可见，空位移动一步之前移动了两个原子。

同理，若A往几方向移动，空位移动一步须移动三个原子。

所以，同等电子风力条件下，金属原子移动方向不同，难易程度也不同。

从电流密度角度，我们可以这样解释电迁移的失效机理在金属里作用了两种对立的力。

这些力被称为“直接力”和“电子风”力。

直接力是一种在电场的作用下，由激活的金属正离子沿电子流相反方向流动产生的力。

金属是晶体，在晶体内部金属离子按序排列。

当不存在外电场时，金属离子可以在品格内通过空位而电迁移寿命。

但是封装法的缺点是显而易见的，首先封装就要花费很长的时间，同时，用这种方法时通过金属线的电流非常小（为了抑制焦耳热，使得金属线的温度近似于环境温度），测试非常花费时间，一般要好几周。

2，晶圆级电迁移测试（Wafer-level ElectroMigration)。

a ，自加热法。

因为在用封装法时，炉子的温度被默认为就是金属线温度，如果有很大的电流通过金属线会使其生很大的焦耳热，使金属线自身的温度高于炉子的温度，而不能确定金属线温度。

所以，后来发展了自加热法。

方法不用封装，可以真正在硅片级测试。

它是利用了金属线自身的焦耳热使其升高。

然后用电阻温度系数（temperature coefficient of resistance, TCR ）确定金属线的温度。

在实际操作中，可以调节通过金属线的电流来调它的温度。

b ，多晶硅加热法。

实际应用表明，这种方法对于金属线的电迁移评价非常有效，但是对于通孔的电迁移评价方法就不适用了。

因为，过大的电流会导致通孔和金属线界面处的温度特别高，从而还是无法确定整个通孔电迁移测试结构的温度。

针对这种情况，又有研究者提出了一种新的测试结构——多晶硅加热法。

这种方法是利用多晶硅为电阻，通过一定电流后产生热量，利用该热量对电迁移测试结构进行加热。

此时，多晶硅就相当于是一个炉子该方法需要注意的是在版图设计上的要求比较高，比如多晶硅的宽度，多晶硅上通孔的数目等都是会影响其加热性能的。

自加热法是目前的FOUNDRY 工厂采用的主流测试方法。

自加热法的测试结构如下。

测试过程依据JESD87。

开尔文连接有两个要求：对于每个测试点都有一条激励线F 和一条检测线S ，二者严格分开，各自构成独立回路；同时要求S 线必须接到一个有极高输入阻抗的测试回路上，使流过检测线S 的电流极小，近似为零。

图中r 表示引线电阻和探针与测试点的接触电阻之和。

《电迁移原理》的思考总结与扩展姓名：李旭瑞专业：华东师范大学微电子电迁移原理：集成电路芯片内部采用金属薄膜引线来传导工作电流，这种传导电流的金属薄膜称作互连引线。

随着芯片集成度的提高，互连引线变得更细、更窄、更薄，因此其中的电流密度越来越大。

在较高的电流密度作用下，互连引线中的金属原子将会沿着电子运动方向进行迁移，，其结果会使导体的某些部位产生空洞或晶须，这种现象就是电迁移。

它是引起集成电路失效的一种重要机制。

电迁移失效机理产生电迁移失效的内因：薄膜导体内结构的非均匀性外因：电流密度从缺陷产生和积累得角度，我们可以这样解释电迁移的失效机理，即在电迁移过程中，在子风和应力的作用下，互连线中的某些薄弱部位产生了缺陷;缺陷的产生，重新改变了互连线中电流的分布，进而也会影响热分布;这两个过程相互作用，决定了缺陷在哪些薄弱部位产生;随着时间的增加，缺陷不断积累，相邻较近的缺陷融合成一个大缺陷;当产生的缺陷足够大，在垂直电流的方向上占有足够的面积，互连线的电阻就会显著增加;最后当形成的缺陷横跨整个互连线横截面，互连线断路在图2.4中，我们考虑金属原子A，它的周围有十二个相邻的晶格位置，其中之一被空位V占据，其余被其他金属原子占据。

在无电流应力条件下，由于热运动，原子A向其附近任何一个方向移动的概率是相等的;若在“电子风”吹动的情况下，很明显原子A向电子风方向移动概率大大增加。

假设A要与人原子发生交换，其过程也只能是通过原子与空位的交换，即人移到空位位置，A移到人位置，空位移到原的位置，可见，空位移动一步之前移动了两个原子。

同理，若A往几方向移动，空位移动一步须移动三个原子。

所以，同等电子风力条件下，金属原子移动方向不同，难易程度也不同。

从电流密度角度，我们可以这样解释电迁移的失效机理在金属里作用了两种对立的力。

这些力被称为“直接力”和“电子风”力。

直接力是一种在电场的作用下，由激活的金属正离子沿电子流相反方向流动产生的力。

电迁移介绍1.电迁移及模型简要介绍1.1电迁移现象电迁移现象是指集成电路⼯作时⾦属线内部有电流通过，在电流的作⽤下⾦属离⼦产⽣物质运输的现象。

进⽽导致⾦属线的某些部位出现空洞从⽽发⽣断路，⽽另外⼀些部位由于有晶须⽣长或出现⼩丘造成电路短路。

当芯⽚集的成度越来越⾼后，其中⾦属互连线变得更细、更窄、更薄，其电迁移现象越来越严重。

图1 电迁移⽰意图1.2电迁移理论（原⼦扩散模型）当⾦属导体中通过⼤电流密度时，静电电场将驱动电⼦从阴极向阳极运动。

⾼速运动的电⼦将与⾦属原⼦发⽣碰撞，原⼦受到猛烈的电⼦冲击，这就形成了电迁移理论中的电⼦风⼒wd F 。

此外，⾦属原⼦还到受静电场⼒ei F 的作⽤，如图2所⽰。

图2 电迁移理论模型图两者的合⼒即电迁移驱动⼒可表⽰em wd ei e j F F F Z ρ*=+= （1）Z Z Z ei wd +=*(2)式中， wd F 为电⼦风⼒； ei F 为场⼒； Z *为有效电荷；ρ为电阻率；j 为电流密度；wd Z 为电⼦风⼒有效电荷常数；ei Z 为静电场⼒有效电荷常数。

当互连引线中的电流密度较⾼时，向阳极运动的⼤量电⼦碰撞原⼦，使得所产⽣的电⼦风⼒wd F ⼤于静电场⼒ei F 。

因此，⾦属原⼦受到电⼦风⼒的驱动，产⽣了从阴极向阳极的受迫的定向扩散，即发⽣了⾦属原⼦的电迁移。

如图3所⽰。

图3电迁移产⽣图原⼦的扩散主要有三种形式：晶格扩散、界⾯扩散和表⾯扩散。

由于电迁移使⾦属原⼦从⼀个晶格⾃由扩散到另⼀个晶格的空位上，所以，通常描述原⼦电迁移的数学模型采⽤的是空位流(J )⽅程：total Dc J F kT=- (3) 式(3)中，D 为扩散系数；c 为空位浓度；T 为绝对温度：k 为玻⽿兹曼常数；total F 为电迁移驱动⼒的合⼒。

电迁移使得引线内部产⽣空洞和原⼦聚集。

在空洞聚集处是拉应⼒区；在原⼦聚集处是压应⼒区，因此，应⼒梯度⽅向由阳极指向阴极。

图4 电迁移产⽣应⼒梯度图为了松弛应⼒，重新回到平衡态，原⼦在压应⼒的作⽤下，沿应⼒梯度⽅向形成回流。

电荷转移的理论和实验研究电荷转移是化学反应中非常重要的一个机理，涉及到分子内电子的转移。

这种转移可以导致分子的电性质发生变化，影响分子的结构和性质，进而影响化学反应的速率和方向。

因此，电荷转移的理论和实验研究对化学反应的认识和应用具有重要意义。

一、电荷转移的理论电荷转移的理论主要包括电荷转移复合（CT）理论和紧束缚（VB）理论两种。

其中，CT理论是最早提出的电荷转移理论，主要应用于有机分子中的化学反应。

VB理论则更适用于无机化学反应。

1. CT理论电荷转移复合（CT）理论认为，在有机分子中发生电荷转移时，电子会从给体分子（电子供体）转移到受体分子（电子受体）。

这一转移过程可以形成一个带正电荷的电子空穴和一个带负电荷的电子对。

因此，CT理论也被称为电荷转移复合（CT复合）理论。

电荷转移反应的速率可以用如下方程式描述：$$k_{CT}\propto e^{(-E_{CT}/kT)}$$其中，$k_{CT}$表示电荷转移反应的速率常数，$E_{CT}$表示电荷转移复合的反应能（即电荷转移产生的能量），$k$表示玻尔兹曼常数，$T$表示反应的温度。

2. VB理论紧束缚（VB）理论认为，在发生电荷转移反应时，电子并不是完全转移到受体分子上，而是保留了部分原来所在分子的性质。

这一转移过程可以通过氢原子轨道（HMO）模型或分子轨道（MO）模型来描述。

VB理论最早应用于无机分子中的化学反应，如$d$-离子和配位化合物之间的反应。

这些反应中，中心离子通常是一个过渡金属离子，而配位分子则负责电荷转移和键合。

二、电荷转移的实验研究电荷转移的实验研究主要包括以下几个方面：1. 值得注意的是，电荷转移反应需要吸收或放出能量才能进行。

因此，研究电荷转移反应对光和电的响应十分重要。

光电流谱和吸收光谱可以用来研究电荷转移反应在光学上的响应。

这些实验可以提供电子和空穴在分子中的分布情况，以及电荷转移的机制和速率常数等信息。

2. 传输谱和磁场效应是研究电荷转移反应在电学上的响应的重要手段。

瞬态吸收电荷转移解释说明以及概述1. 引言1.1 概述瞬态吸收和电荷转移是物理学中重要的概念，它们在材料科学、光电子学和化学领域都有广泛的应用。

瞬态吸收是指当光子与物质相互作用时，材料中的电子能级发生变化并且电子从一个能级跃迁到另一个能级的过程。

而电荷转移则指的是电子或离子在分子之间传递的过程。

1.2 文章结构本文将首先介绍瞬态吸收的定义和基本原理，包括描述光与物质相互作用以及产生瞬态吸收现象的机制。

接下来会详细讨论不同类型和特征的瞬态吸收，并探究其在不同领域中的应用。

随后，我们将转向电荷转移过程，概述其基本原理，并解释相关的转移机制和影响因素。

最后，我们将解释瞬态吸收与电荷转移之间的关系，并通过实例分析和实验验证结果进行讨论。

1.3 目的本文旨在全面介绍瞬态吸收和电荷转移这两个关键概念，并探讨它们之间的联系。

通过深入理解瞬态吸收和电荷转移的原理和特性，我们可以更好地应用这些知识在材料科学和光电子学等领域中，以开发新的先进技术和推动相关领域的研究进展。

2. 瞬态吸收:2.1 定义和原理介绍:瞬态吸收是一种光谱学技术，用于研究物质中电子的非平衡动力学行为。

它通过观察材料在外界激发下的光谱变化来揭示电子激发态与基态之间能量传输的过程。

瞬态吸收的原理基于电子从一个能级跃迁到另一个能级时所产生的吸收现象。

当样品被高能激光脉冲照射时，激发电子将吸收部分能量并从基态跃迁到高能激发态，形成瞬态吸收。

2.2 瞬态吸收类型和特征:瞬态吸收可分为正常瞬态吸收和反常瞬态吸收两种类型。

正常瞬态吸收指的是样品在激发过程中对蓝色或紫外光的辐射呈现出增加的吸收行为；而反常瞬态吸收则是指样品在激发后对红外光呈现出增加的吸引行为。

瞬态吸收谱通常具有以下特征：首先，它们显示出快速的时间响应，从飞秒到皮秒级别，可以实时观察电子动力学过程；其次，它们通常显示出强烈的吸收增益和再发射效应，使得样品对光的吸收能力增强；最后，瞬态吸收谱还可以提供关于激发态寿命、电荷分离以及非平衡态动力学等信息。

简述能量转移理论内容自从我们知道电能是以光速运动的，就有了电流学说。

我相信大家都知道这个问题，现在，让我来为你们讲解吧！我首先为什么会认为它是静止的呢？我查阅了许多资料，终于，我发现了：一、“光速”和“静止”虽然我们都不想承认它们是存在的，但是它们确实存在。

而且，光速只能增不能减，并且无论它运动得多快，其实际速度总是c=a*sinc。

那么，能够解释这些事情的理论——能量转移理论。

一、描述分子间能量的传递(1)摩擦能。

根据电磁感应定律，导体在磁场中做切割磁力线的运动时，导体就会在导体中产生感应电流。

导体在磁场中运动时，与磁场发生相对运动(有相对速度)的那部分导体中所产生的感应电流，称为导体在磁场中的摩擦电流。

(是由于带电粒子在磁场中受到洛伦兹力的作用产生的)(2)电容器充放电过程中，两板间产生的电势差和充放电产生的极化电荷，都是通过电容器的“充放电过程”而转移的。

电容器工作时的极化电荷，既可以来自原电池的正负极上产生的电荷，也可以来自外加直流电源电极上产生的电荷。

如果没有“充放电过程”发生，则只要充电或放电，其两极间就必然有电荷的转移，也就是电容器的极化电荷转移了。

(2)焦耳效应。

即是热量。

在通电导体中，电流要转化为热能，这时发热的电阻丝叫做“热机”。

(3)热机的原理。

用电热器具给装置通电时，由于电流的热效应使被加热物体温度升高，当达到一定温度时，热量便由温度较高的物体传到温度较低的物体上去，这样就形成了电能向热能的转换，故叫电热器具为热机。

电能转变成热能的过程称为电热器具的“热效应”，热机的“效应”是“电热器具的热效应”和“热机本身的效应”。

电热器具是靠电流流过发热元件的时候，发热元件中的电流在电阻丝中产生电阻热，电流消耗，因此电流的大小决定着电热器具的热效应，而电热器具的热效应又取决于电流通过电阻丝所产生的热。

电热器具的热效应，随电阻丝的粗细、长短、通电时间的长短等条件的不同而不同。

(4)内能的利用。

电迁移00电迁移降低集成电路芯片的可靠性。

它会造成电气连接渐进的丢失或者线路的失效。

因为可靠性对于航天，军用，防锁刹车系统，医疗设备(如自动体外除颤器)甚至电脑，及家用娱乐系统的重要性，可靠性成为经济与人身安全的重要因素。

因为在现实条件下测试的困难性，Black'sequation被用于预测集成电路的生命周期。

为了使用Black'sequation，thecomponentisputthruhightemperatureoperatinglife(HTOL)testing.通过测试中收集的数据就可以预测(extrapolate)元件在现实中的预期寿命。

尽管电迁移造成的损伤最终会导致受影响的IC的失效，但最初的现象往往是间歇性的小问题，这些问题在最初很难被分析到。

随着某些电气连接的失效，表现出来的问题也是随机的，而且这些问题很难与其他的失效机制区分开，比如静电放电造成的损伤。

在实验室环境(laboratorysetting)下,使用电子显微镜可以容易的观察到电迁移造成的连接点腐蚀留下的痕迹。

随着小型化的趋势，电迁移造成失效的可能性也在增加，尤其是在功率密度与电流密度很大的超大规模集成电路中。

在先进的半导体制造工艺中，铜已经取代了铝作为替代的互联材料。

尽管在制造过程中铜有较大的脆性，但它却有更好的导电性，copperisalsointrinsicallylesssusceptibletoelectromigration。

可是电迁移依然是一个现实的挑战，因为对于铜互联的电迁移研究也一直在进行中。

Areductionofthestructure(scaling)byafactorkincreasesthepowerdensi typroportionaltokandthecurrentdensityincreasesbyk-squarewherebyelectromigrationisclearlystrengthened.在现代的电子产品中，IC很少因为电迁移而发生失效，这是因为半导体设计实践已经在IC布线时考虑到了电迁移的影响。

关于扩散迁移与电致迁移共同作用时的扩
散机制及微分方程
扩散迁移与电致迁移共同作用是物理学、化学和材料科学等领域中研究电子和离子在材料中的迁移行为的重要课题，它也是复杂故障定位、控制及故障诊断的基础。

本文阐述扩散迁移与电致迁移共同作用的扩散机制及微分方程。

扩散迁移与电致迁移共同作用的扩散机制是指电子和离子在电场中的迁移行为，其中电场可以是电压、电流或其他形式的电场，它们在电场的作用下可以被推动，通过扩散和迁移实现电荷的转移和传输。

此外，由于电荷的扩散和迁移过程都受到电场的影响，因此电场可以被认为是影响电荷扩散和迁移的主要因素之
电致迁移共同作用的微分方程可以用Fick方程来表示：dC/dt+D∇2C=αE，其中C是电荷的浓度，t是时间，D是电荷的扩散系数，∇2是拉普拉斯算子，α是电致迁移系数，E是电场强度。

由于电致迁移共同作用的微分方程具有时间变量和空间变量，因此可以解析出一组时空相关的解析解，从而可以揭示电致迁移共同作用的扩散机制和特性。

以上就是有关扩散迁移与电致迁移共同作用时的扩散机制及微分方程的介绍，这些机制和方程可以帮助我们更好地理解
电子和离子在材料中的迁移行为，在各种复杂的故障定位、控制和故障诊断中发挥重要作用。

在电力市场中利用深度强化学习优化电能转移方案深度强化学习是一种强大的人工智能技术，它已经在众多领域取得了显著的成果。

在电力市场中，利用深度强化学习优化电能转移方案可以提高能源利用效率、降低能源浪费。

本文将介绍深度强化学习的基本原理，并阐述如何在电力市场中应用它来优化电能转移方案。

深度强化学习是一种基于神经网络的强化学习方法，其核心思想是通过模拟智能体与环境的交互，通过不断试错和反馈机制来学习最佳策略。

深度强化学习的关键是建立一个神经网络模型，该模型能够根据当前的状态和采取的动作来输出相应的奖励。

通过不断调整网络连接的权重，该模型能够优化策略，使得智能体能够在环境中获得最大的奖励。

在电力市场中，电能转移方案的优化是一个复杂的问题。

传统的方法通常基于经验规则和历史数据，缺乏灵活性和适应性。

深度强化学习可以通过模拟智能体与电力市场环境的交互来学习最佳的电能转移策略。

智能体可以根据当前的市场需求和供需情况，考虑各个电力源的产能、输电损耗、成本等因素，选择最佳的电能转移方案。

在电力市场中利用深度强化学习优化电能转移方案有以下几个关键步骤。

首先，需要建立一个合适的智能体模型，该模型可以接受来自电力市场的输入数据，并根据当前的状态选择最佳的转移动作。

其次，需要定义合适的奖励函数，用于评估智能体在特定状态下选择的动作的好坏。

奖励函数可以考虑市场价格、供需平衡和能源利用效率等因素。

然后，通过不断的试错和反馈机制，智能体可以通过优化模型来改进策略，使得其在电力市场中能够获取更高的奖励。

最后，需要对优化后的电能转移方案进行评估和调整，以确保其在实际应用中的可行性和有效性。

深度强化学习在电力市场中优化电能转移方案具有许多优势。

首先，深度强化学习可以通过不断的试错和反馈机制，学习到最佳的电能转移策略，从而提高能源利用效率和降低能源浪费。

其次，深度强化学习可以适应不同的市场需求和供需情况，能够灵活调整转移方案。

此外，深度强化学习还可以利用大量的历史数据和实时数据，对电力市场进行建模和预测，提供更准确的决策支持。
