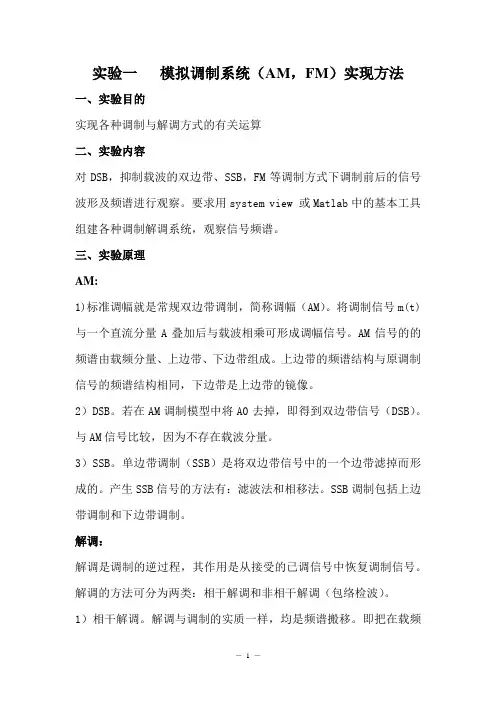

实验一模拟调制系统（AM，FM）实现方法一、实验目的实现各种调制与解调方式的有关运算二、实验内容对DSB，抑制载波的双边带、SSB，FM等调制方式下调制前后的信号波形及频谱进行观察。
要求用system view 或Matlab中的基本工具组建各种调制解调系统，观察信号频谱。
三、实验原理AM:1)标准调幅就是常规双边带调制，简称调幅（AM）。
将调制信号m(t)与一个直流分量A叠加后与载波相乘可形成调幅信号。
AM信号的的频谱由载频分量、上边带、下边带组成。
上边带的频谱结构与原调制信号的频谱结构相同，下边带是上边带的镜像。
2）DSB。
若在AM调制模型中将A0去掉，即得到双边带信号（DSB）。
与AM信号比较，因为不存在载波分量。
3）SSB。
单边带调制（SSB）是将双边带信号中的一个边带滤掉而形成的。
产生SSB信号的方法有：滤波法和相移法。
SSB调制包括上边带调制和下边带调制。
解调：解调是调制的逆过程，其作用是从接受的已调信号中恢复调制信号。
解调的方法可分为两类：相干解调和非相干解调（包络检波）。
1）相干解调。
解调与调制的实质一样，均是频谱搬移。
即把在载频位置的已调信号的浦搬回到原始基带位置。
2）包络检波。
包络检波器就是直接从已调信号的幅度中提取预案调制信号。
FM：调制中，若载频的频率随调制信号变化，称为频率调制或调频（FM）。
调频信号的产生方法有两种：直接调频和间接调频。
1）直接调频。
用调制信号直接控制载波振荡器的频率，使其按调制信号的规律线性变化。
2）间接调频。
先将调制信号积分，然后对载波进行调相，即可产生一个NBFM信号，再经n次频倍器得到WBFM信号。
解调：调频信号的解调也分为相干解调和非相干解调。
相干解调仅适用于NBFM信号，而非相干解调对于NBFM和WBFM信号均适用。
四、实验内容(一)标准调幅信号实验代码：f=5;T=1/f;fc=500;A=1.5;ts=0.001;fs=1/ts;t=0:ts:2*T;mt=cos(2*pi*f*t)+cos(2*pi*2*f*t);%调制信号ft=cos(2*pi*fc*t);%载波yt=(mt+A).*ft;%调幅信号N=2*T/ts;%设置抽样点数Mf=abs(fft(mt,N));%求调制信号频谱Ff=abs(fft(ft,N));%求载波频谱Yf=abs(fft(yt,N));%求调幅信号频谱ff=fs*(0:N-1)/N;%将调制信号与其频谱在同一图中作出figure(1);subplot(2,1,1);plot(t,mt);title('调制信号');subplot(2,1,2);plot(ff,Mf(1:N));title('调制信号频谱');%将载波与其频谱在同一图中作出figure(2);subplot(2,1,1);plot(t,ft);title('载波');subplot(2,1,2);plot(ff,Ff(1:N));title('载波频谱');%将调幅信号与其频谱在同一图中作出figure(3);subplot(2,1,1);plot(t,yt);title('调幅信号');subplot(2,1,2);plot(ff,Yf(1:N)); title('调幅信号频谱'); 生成图像如下：放大后看到，在4HZ,8HZ处有冲击，符合要求。
