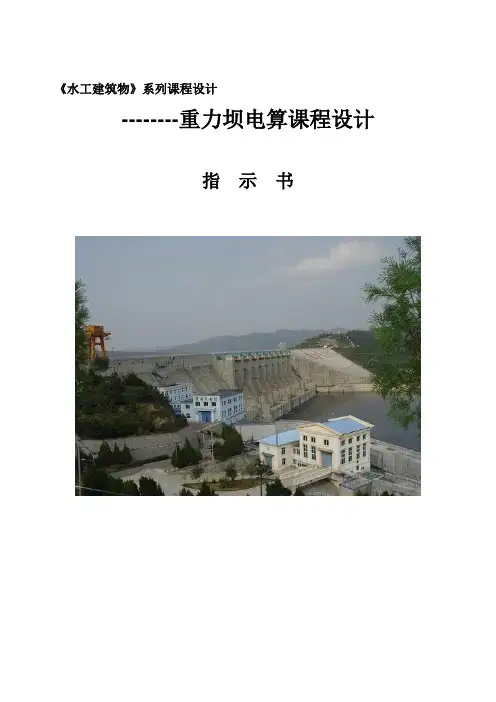

《水工建筑物》系列课程设计--------重力坝电算课程设计指示书一、设计任务：浆砌石重力坝典型剖面设计二、设计内容：根据提供的水文、水利计算成果，在分析研究所提供的资料的基础上，进行水工建筑物的设计工作，设计深度为初步设计。

主要设计内容为：1、确定水利枢纽工程和水工建筑物的等级、洪水标准2、通过稳定、强度分析，拟定坝体经济断面尺寸；3、通过坝基水平截面处坝体内部应力分析，定出坝体混凝土分区方案；4、坝体细部构造设计：廊道布置、坝体止水、坝体排水及基础防渗和排水等。

三、设计作法分析基本资料，根据课堂所学内容，参照规范[1～3]各相应部分进行设计，对设计参数进行选取、方案进行拟定等。

设计中所需基本资料，除已给定之外，还有自行研究确定的。

四、基本资料(一)、设计标准：某水库位于某河道的上游，库区所在位置属高山峡谷地区。

根据当地的经济发展要求需修建水库，该工程以发电、灌溉、防洪为主。

拟建的水库总库容1.33亿立方米，电站装机容量9600kw。

工程等级、建筑物级别以及各项控制标准、指标按现行的国家规范规范[4]自行确定。

(二)、坝基地质条件1、开挖标准：本工程坝体在河床部分的基岩设计高程原定在827.20m。

2、力学指标：坝体与坝基面接触面的抗剪断摩擦系数f＇=1.05，粘结力系数c＇＝900kPa。

3、基岩抗压强度：15002kg/cm(三)、特征水位经水库规划计算，坝址上、下游特征水位如下：P=0.1%校核洪水位为909.92m，相应下游水位为861.15m；P=1% 设计洪水位为907.32m，相应下游水位为859.80m；正常挡水位为905.70m；相应下游水位为855.70m；淤沙高程为842.20m；(四)、荷载及荷载组合荷载组合根据实际情况并参照规范[1～3]要求。

具体计算时选取了1种有代表性或估计其为控制性的组合进行设计计算。

有关荷载资料如下：1、筑坝材料：浆砌石容重5.233/m kN 。

宽缝重力坝枢纽设计与水电站厂房专题设计（珊溪）摘要珊溪水电站坝址位于飞云江干流上游段，控制流域面积1529平方公里。

珊溪水库大坝属Ⅰ级工程，工程以发电灌溉为主，兼有防洪等综合利用效益，合理地利用水力资源发电并结合供水温州等综合利用的水利枢纽工程。

其主要建筑物有混凝土宽缝重力坝、溢流坝、引水发电隧洞、导流底孔、冲砂放空洞、电站厂房等。

主体建筑物混凝土宽缝重力坝按五百年一遇洪水设计，按两千年一遇洪水校核。

水库正常蓄水位160m，设计洪水位163.58m，相应的下泄流量4257.78m3/s；校核洪水位164.47m，相应的下泄流量4684.90m3/s,电站装机4台4.25万千瓦，总装机17万千瓦。

主体建筑物混凝土宽缝重力坝坝顶高程165.73m，最大坝高143.9m，泄洪采用溢流表孔，每孔净宽12m，共4孔，堰顶高程150m，冲砂放空孔采用有压孔，设一孔，形状为圆形，洞径6m,孔中心高程46m。

电站引水采用引水隧洞，隧洞内径8.6m，中心线高程110m。

坝体细部构造主要涉及坝顶细部构造、廊道交通系统、坝体与坝基排水系统、横缝止水结构及地基处理等。

在专题设计部分详细设计了厂房每一层的平面布置以及对吊车梁进行详细的结构配筋设计。

关键词：混凝土宽缝重力坝，设计，水利枢纽，厂房专题，吊车梁配筋Wide seam gravity dam design and hydropower station building project project design (ShanXi)AbstractThe dam site is located in ShanXi hydropower station in the half jiang river upstream section, control valley area of 1529 square kilometers. ShanXi reservoir dam Ⅰlevel of engineering, engineering to power generation irrigation, incorporated with flood prevention, and comprehensive utilization efficiency, rational use of water power resource and combining with water supply, power generation WenZhou of comprehensive utilization of water conservancy hub project. The main buildings have concrete gravity dam is wide, overflow, water diversion seam power diversion tunnel, herein, the blasting put empty, power plant, etc.Main body structure concrete gravity dam wide seam in five once-in-a-lifetime design flood, according to two QianNianYiYu flood respectively. Reservoir normal storage level 160 m, 163.58 m of design flood, the corresponding analyzed 4257.78 m3 / s; Check the flood level 164.47 m, the corresponding analyzed 4684.90 m3 / s, power stations installed two 65000 kw, total installed 130000 kilowatts.Main body structure concrete gravity dam wide seam top elevation 165.73 m, 143.9 m high the dam, therefore, the overflow table hole, each hole banisters can meet the 12 m, total 4 hole, YanDing elevation 150 m, the blasting vent holes are pressure hole, set a hole, round in shape, the hole diameter 6 m, hole center elevation 46 m. Water power station with diversion tunnel, tunnel diameter of 8.6 m, centerline elevation of 110 m.The construction of details of the dam mainly related to the construction of details top, corridor traffic system, dam and foundation drainage system, joints to stop water structure and foundation treatment, etc.In the project design part detailed design the workshop of each layer of the layout and structure of the crane beam detailed reinforcement design.KEYWORD: Slotted Gravity Dam, Design, Hydro-Junction, workshop, crane目录摘要 (I)Abstract (II)第1章基本资料 (1)1.1 流域概况 (1)1.2 工程建设任务 (1)1.3 气象 (1)1.4 水文 (2)1.5 工程地质 (5)第2章调洪演算 (7)2.1 工程等级 (7)2.2 水工建筑物级别 (7)2.3 洪水标准 (7)2.4 防洪库容的确定 (8)2.5 设计洪水位的确定 (8)2.6 校核洪水位的确定 (8)第3章非溢流坝设计 (9)3.1 坝型及坝址选择 (9)3.2 确定坝顶高程 (10)3.3 拟定坝剖面 (11)3.4 荷载计算及组合 (12)3.5 抗滑稳定分析 (16)3.6 应力分析 (16)第4章溢流坝段设计 (19)4.1 坝体剖面设计 (19)4.2 溢流坝段孔口设计 (19)4.3 消能防冲设计 (19)4.4 溢流面剖面设计 (21)4.5 溢流坝段的荷载计算 (24)4.6 抗滑稳定分析 (25)4.7 应力分析 (25)4.8 大坝工程量计算 (27)第5章大坝细部结构设计 (29)5.1 坝顶细部构造设计 (29)5.2 坝体分缝 (30)5.3 廊道布置 (31)5.4 坝体止水 (31)5.5 排水系统 (32)5.6 坝体混凝土分区 (32)5.7 地基处理 (33)第6章导流建筑物 (34)6.1 建筑物级别 (34)6.2 导流标准 (34)6.3 导流方式 (34)6.4 确定导流建筑物高程 (34)第7章引水建筑物设计 (38)7.1 引水隧洞设计 (38)7.2 进水口的设计与布置 (38)7.3 水力计算 (40)7.4 压力管道设计 (41)7.5 调压井设计 (42)第8章泄空洞设计 (43)8.1 设计标准 (43)8.2 冲砂放空孔尺寸 (43)8.3 位置及高程 (44)第9章水电站厂房设计 (45)9.1 确定厂房的洪水标准 (45)9.2 水轮机选型 (45)9.3 确定主厂房横剖面的各个控制高程 (48)9.4 确定主厂房尺寸 (51)第10章专题——吊车梁设计 (56)10.1 设计原理 (56)10.2 荷载计算 (56)10.3 吊车梁的内力计算 (57)10.4 配筋计算 (59)谢辞 (63)参考文献 (64)第1章基本资料1.1 流域概况飞云江流域位于浙江省南部，河流自西向东流入东海，全长 185 公里，流域面积为3550平方公里。

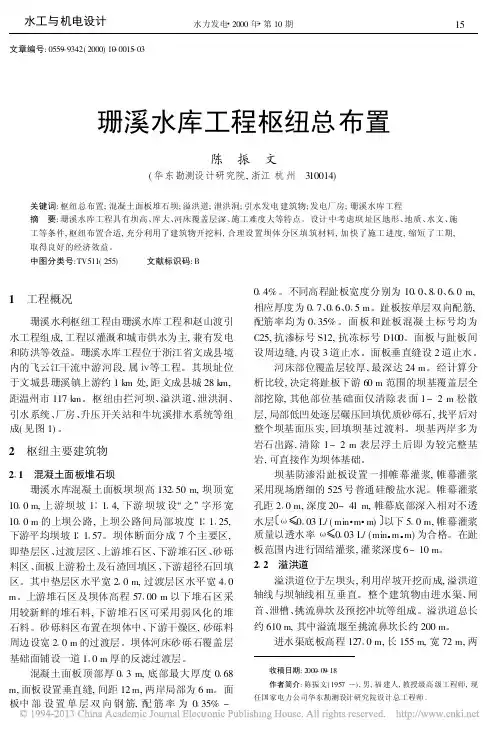

文章编号:0559-9342(2000)10-0015-03珊溪水库工程枢纽总布置陈振文(华东勘测设计研究院,浙江杭州310014)关键词:枢纽总布置;混凝土面板堆石坝;溢洪道;泄洪洞;引水发电建筑物;发电厂房;珊溪水库工程摘要:珊溪水库工程具有坝高、库大、河床覆盖层深、施工难度大等特点。

设计中考虑坝址区地形、地质、水文、施工等条件,枢纽布置合适,充分利用了建筑物开挖料,合理设置坝体分区填筑材料,加快了施工进度,缩短了工期,取得良好的经济效益。

中图分类号:TV511(255)文献标识码:B1工程概况珊溪水利枢纽工程由珊溪水库工程和赵山渡引水工程组成,工程以灌溉和城市供水为主,兼有发电和防洪等效益。

珊溪水库工程位于浙江省文成县境内的飞云江干流中游河段,属Ñ等工程。

其坝址位于文城县珊溪镇上游约1km处,距文成县城28km,距温州市117km。

枢纽由拦河坝、溢洪道、泄洪洞、引水系统、厂房、升压开关站和牛坑溪排水系统等组成(见图1)。

2枢纽主要建筑物211混凝土面板堆石坝珊溪水库混凝土面板坝坝高132150m,坝顶宽1010m,上游坝坡1B114,下游坝坡设/之0字形宽1010m的上坝公路,上坝公路间局部坡度1B1125,下游平均坝坡1B1157。

坝体断面分成7个主要区,即垫层区、过渡层区、上游堆石区、下游堆石区、砂砾料区、面板上游粉土及石渣回填区、下游超径石回填区。

其中垫层区水平宽210m,过渡层区水平宽410 m。

上游堆石区及坝体高程57100m以下堆石区采用较新鲜的堆石料,下游堆石区可采用弱风化的堆石料。

砂砾料区布置在坝体中、下游干燥区,砂砾料周边设宽210m的过渡层。

坝体河床砂砾石覆盖层基础面铺设一道110m厚的反滤过渡层。

混凝土面板顶部厚013m,底部最大厚度0168 m,面板设置垂直缝,间距12m,两岸局部为6m。

面板中部设置单层双向钢筋,配筋率为0135%~014%。

不同高程趾板宽度分别为1010、810、610m,相应厚度为017、016、015m。
