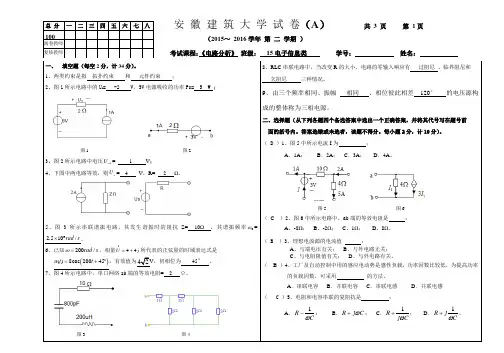

安徽建筑大学数电期末考试(试卷A)

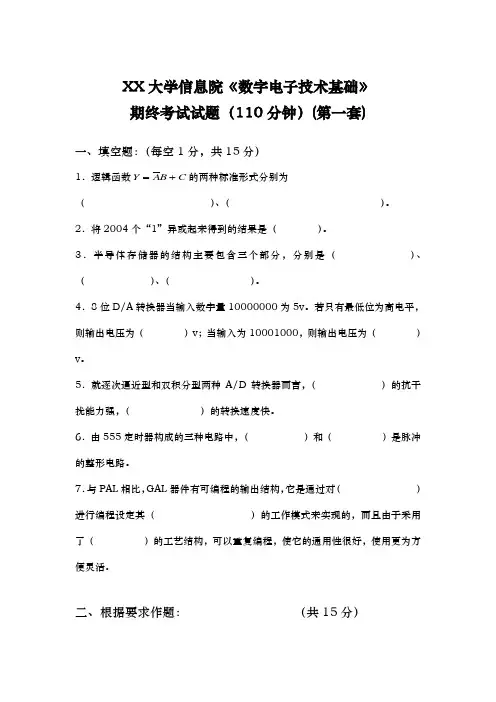

XX大学信息院《数字电子技术基础》期终考试试题（110分钟）(第一套)一、填空题：（每空1分，共15分）1．逻辑函数Y AB C=+的两种标准形式分别为（）、（）。

2．将2004个“1”异或起来得到的结果是（）。

3．半导体存储器的结构主要包含三个部分，分别是（）、（）、（）。

4．8位D/A转换器当输入数字量10000000为5v。

若只有最低位为高电平，则输出电压为（）v；当输入为10001000，则输出电压为（）v。

5．就逐次逼近型和双积分型两种A/D转换器而言，（）的抗干扰能力强，（）的转换速度快。

6．由555定时器构成的三种电路中，（）和（）是脉冲的整形电路。

7．与PAL相比，GAL器件有可编程的输出结构，它是通过对（）进行编程设定其（）的工作模式来实现的，而且由于采用了（）的工艺结构，可以重复编程，使它的通用性很好，使用更为方便灵活。

二、根据要求作题：（共15分）1．将逻辑函数P=AB+AC写成“与或非”表达式，并用“集电极开路与非门”来实现。

2．图1、2中电路均由CMOS门电路构成，写出P、Q 的表达式，并画出对应A、B、C的P、Q波形。

三、分析图3所示电路：（10分）1）试写出8选1数据选择器的输出函数式；2）画出A2、A1、A0从000~111连续变化时，Y的波形图；3）说明电路的逻辑功能。

四、设计“一位十进制数”的四舍五入电路（采用8421BCD码）。

要求只设定一个输出，并画出用最少“与非门”实现的逻辑电路图。

（15分）五、已知电路及CP、A的波形如图4(a) (b)所示，设触发器的初态均为“0”，试画出输出端B和C的波形。

（8分）BC六、用T触发器和异或门构成的某种电路如图5(a)所示，在示波器上观察到波形如图5(b)所示。

试问该电路是如何连接的？请在原图上画出正确的连接图，并标明T的取值。

（6分）七、图6所示是16*4位ROM和同步十六进制加法计数器74LS161组成的脉冲分频电路。

期末考试试卷（A）卷课程名称：适用年级/专业：试卷类别开卷（）闭卷（√）学历层次本科考试用时120分钟《考生注意：答案要全部抄到答题纸上，做在试卷上不给分》．．．．．．．．．．．．．．．．．．．．．．．．．．．一、填空题（每空2分，共20分）1.逻辑代数中三个最基本的运算是①、②和③。

2.逻辑函数F=A+B+C D的反函数F= ①，对偶式为②。

3.D触发器的特征方程为①，JK触发器的特征方程为②。

4. 型触发器克服了空翻现象。

5.构造一个模10计数器需要①个状态，②个触发器。

二、单项选择（每小题2分，共20分）（A）1、最小项AB C D的逻辑相邻最小项是A. ABC DB. ABC DC. ABC DD.A BC D（）2、若所设计的编码器是将31 个一般信号转换成二进制代码，则输出应是一组N=（C ）位的二进制代码。

A．3 B. 4 C. 5 D. 6（A）3、时序逻辑电路中一定是含A. 触发器B. 组合逻辑电路C. 移位寄存器D. 译码器（D ）4、在何种输入情况下，“或非”运算的结果是逻辑0。

A．全部输入是0 B.全部输入是1 C.任一输入为0，其他输入为1 D.任一输入为1（B ）5、同步时序逻电路和异步时序逻电路比较，其差别在于后者A.没有触发器B. 没有统一的时钟脉冲控制C .没有稳定状态 D. 输出只与内部状态有关（）6、某移位寄存器的时钟脉冲频率为100KH Z，欲将存放在该寄存器中的数左移8位，完成该操作需要（）时间。

A.10μSB.80μSC.100μSD.800ms（D ）7、没有置0功能的触发器是A.RS-FFB.JK-FFC.D-FFD.T-FF（ ）8、一个4位二进制同步加法计数器用作分频器时，若计数脉冲的频率为=CPf160KHZ ，现需要20KHZ 的信号，取自A 、0Q 端的信号 B 、1Q 端的信号；C 、2Q 端的信号 D 、3Q 端的信号（ D ）9、为实现将D 触发器转换为T 触发器，图（一）的虚框内应是A. 或非门B. 与非门C. 异或门D. 同或门 图一（ D ）10、以下表达式中符合逻辑运算法则的是 A.C ·C=C 2 B.1+1=10 C.0<1 D.A+1=1三、证明与化简：（每小题5分，共15分）1、用公式法证明等式A B A B A AB +++B=1成立。

##大学信息院《数字电子技术根底》期终考试试题〔110分钟〕(第一套)一、填空题：〔每空1分，共15分〕1．逻辑函数Y AB C=+的两种标准形式分别为〔〕、〔〕。

2．将2004个“1〞异或起来得到的结果是〔〕。

3．半导体存储器的结构主要包含三个局部，分别是〔〕、〔〕、〔〕。

4．8位D/A转换器当输入数字量10000000为5v。

假设只有最低位为高电平，那么输出电压为〔〕v；当输入为10001000，那么输出电压为〔〕v。

5．就逐次逼近型和双积分型两种A/D转换器而言，〔〕的抗干扰能力强，〔〕的转换速度快。

6．由555定时器构成的三种电路中，〔〕和〔〕是脉冲的整形电路。

7．与PAL相比，GAL器件有可编程的输出结构，它是通过对〔〕进展编程设定其〔〕的工作模式来实现的，而且由于采用了〔〕的工艺结构，可以重复编程，使它的通用性很好，使用更为方便灵活。

二、根据要求作题：〔共15分〕1．将逻辑函数P=AB+AC写成“与或非〞表达式，并用“集电极开路与非门〞来实现。

2．图1、2中电路均由CMOS门电路构成，写出P、Q 的表达式，并画出对应A、B、C的P、Q波形。

三、分析图3所示电路：〔10分〕1）试写出8选1数据选择器的输出函数式；2）画出A2、A1、A0从000~111连续变化时，Y的波形图；3）说明电路的逻辑功能。

四、设计“一位十进制数〞的四舍五入电路〔采用8421BCD码〕。

要求只设定一个输出，并画出用最少“与非门〞实现的逻辑电路图。

〔15分〕五、电路与CP、A的波形如图4(a) (b)所示，设触发器的初态均为“0〞，试画出输出端B和C的波形。

〔8分〕BC六、用T触发器和异或门构成的某种电路如图5(a)所示，在示波器上观察到波形如图5(b)所示。

试问该电路是如何连接的？请在原图上画出正确的连接图，并标明T的取值。

〔6分〕七、图6所示是16*4位ROM和同步十六进制加法计数器74LS161组成的脉冲分频电路。

北京信息科技大学2008~2009学年第一学期《数字电子技术》课程期末考试试卷A课程所在学院：自动化学院适用专业班级：测控0601-03考试形式：闭卷注意：所有答案写在答题纸上，写在试卷上无效。

一、填空题(本题满分20分，共含10道小题，每小题2分)1∙(7AC1)16=( )2=( 1=( )]0。

2.具有推挽式输出级的TT1电路(是/否)可以将输出端并联使用，普通的CMOS门(是/否)可以将输出端并联使用。

(输入端的状态均为不定)3.相同编号的最小项和最大项存在的关系为o4.(+1oo"的原码为，反码为，补码为o5.若A是逻辑变量，则A㊉I=。

二、逻辑函数式的化筒(12分)1 .利用公式法化简为最简与或式：F=AB∖A f CD+(AD+3'C')')(4+B)2 .利用卡诺图法将逻辑函数化简为最简与或式：y(A,B,G=>z(OJ2,4),给定约束条件为m3+rτ‰t+mβ+rr‰j=O下面电路图中，写出输出信号是什么状态(高电平、低电平或高阻态)，已知乂为74系四、试用一片8选1数据选择器74HC151产生逻辑函数：Y=AB r CD÷48（C÷r＞）+ABXCΦZ））÷ABC r 要求给出设计的全过程，并画出逻辑电路图。

（12分）s ,A2A4YO O O OO O O1O∣O O1O D1O O11O1O OO1O1/人O11O2O11151X X X高阻五、TT1主从JK触发器的输入波形如图所示，画出输出端Q的波形（12分）CP六、分析如图时序逻辑电路的逻辑功能，写出电路的驱动方程、状态方程和输出方程，画出电路的状态转换图，说明电路的功能以及能否自启动。

（14分）CP七、 试用一片4位同步二进制计数器741S163接成十进制计数器（允许附加必要的门电路,采用清零法），并作简要说明。

741S163的引脚图如下所示。

XX大学信息院《数字电子技术基础》期终考试试题（110分钟）(第一套)一、填空题：（每空1分，共15分）1．逻辑函数Y AB C=+的两种标准形式分别为（）、（）。

2．将2004个“1”异或起来得到的结果是（）。

3．半导体存储器的结构主要包含三个部分，分别是（）、（）、（）。

4．8位D/A转换器当输入数字量10000000为5v。

若只有最低位为高电平，则输出电压为（）v；当输入为10001000，则输出电压为（）v。

5．就逐次逼近型和双积分型两种A/D转换器而言，（）的抗干扰能力强，（）的转换速度快。

6．由555定时器构成的三种电路中，（）和（）是脉冲的整形电路。

7．与PAL相比，GAL器件有可编程的输出结构，它是通过对（）进行编程设定其（）的工作模式来实现的，而且由于采用了（）的工艺结构，可以重复编程，使它的通用性很好，使用更为方便灵活。

二、根据要求作题：（共15分）1．将逻辑函数P=AB+AC写成“与或非”表达式，并用“集电极开路与非门”来实现。

2．图1、2中电路均由CMOS门电路构成，写出P、Q 的表达式，并画出对应A、B、C的P、Q波形。

三、分析图3所示电路：（10分）1）试写出8选1数据选择器的输出函数式；2）画出A2、A1、A0从000~111连续变化时，Y的波形图；3）说明电路的逻辑功能。

四、设计“一位十进制数”的四舍五入电路（采用8421BCD码）。

要求只设定一个输出，并画出用最少“与非门”实现的逻辑电路图。

（15分）五、已知电路及CP、A的波形如图4(a) (b)所示，设触发器的初态均为“0”，试画出输出端B和C的波形。

（8分）BC六、用T触发器和异或门构成的某种电路如图5(a)所示，在示波器上观察到波形如图5(b)所示。

试问该电路是如何连接的？请在原图上画出正确的连接图，并标明T的取值。

（6分）七、图6所示是16*4位ROM和同步十六进制加法计数器74LS161组成的脉冲分频电路。

2022年安徽建筑大学计算机科学与技术专业《数据结构与算法》科目期末试卷A（有答案）一、选择题1、设有一个10阶的对称矩阵A，采用压缩存储方式，以行序为主存储， a11为第一元素，其存储地址为1，每个元素占一个地址空间，则a85的地址为（）。

A.13B.33C.18D.402、n个结点的完全有向图含有边的数目（）。

A.n*nB.n(n+1)C.n/2D.n*(n-1)3、计算机算法指的是解决问题的步骤序列，它必须具备（）三个特性。

A.可执行性、可移植性、可扩充性B.可执行性、确定性、有穷性C.确定性、有穷性、稳定性D.易读性、稳定性、安全性4、向一个栈顶指针为h的带头结点的链栈中插入指针s所指的结点时，应执行（）。

A.h->next=sB.s->next=hC.s->next=h;h->next=sD.s->next=h-next;h->next=s5、在下列表述中，正确的是（）A.含有一个或多个空格字符的串称为空格串B.对n（n>0）个顶点的网，求出权最小的n-1条边便可构成其最小生成树C.选择排序算法是不稳定的D.平衡二叉树的左右子树的结点数之差的绝对值不超过l6、下列关于无向连通图特性的叙述中，正确的是（）。

Ⅰ．所有的顶点的度之和为偶数Ⅱ．边数大于顶点个数减1 Ⅲ．至少有一个顶点的度为1A．只有Ⅰ B．只有Ⅱ C．Ⅰ和Ⅱ D．Ⅰ和Ⅲ7、下列选项中，不能构成折半查找中关键字比较序列的是（）。

A．500，200，450，180 B．500，450，200，180C．180，500，200，450 D．180，200，500，4508、在下述结论中，正确的有（）。

①只有一个结点的二叉树的度为0。

②二叉树的度为2。

③二叉树的左右子树可任意交换。

④深度为K的完全二叉树的结点个数小于或等于深度相同的满二叉树。

A.①②③B.⑦③④C.②④D.①④9、一个具有1025个结点的二叉树的高h为（）。

2022年安徽建筑大学计算机科学与技术专业《计算机组成原理》科目期末试卷A（有答案）一、选择题1、某计算机的存储系统由Cache一主存系统构成，Cache的存取周期为10ms，主存的存取周期为50ms。

在CPU执行一段程序时，Cache完成存取的次数为4800次，主存完成的存取次数为200次，该Cache一主存系统的效率是（）。

【注：计算机存取时，同时访问Cache和主存，Cache访问命中，则主存访问失效；Cache访问未命中，则等待主存访问】A.0.833B.0.856C.0.95 8D.0.8622、采用八体并行低位交叉存储器，设每个体的存储容量为32K×16位，存储周期为400ns，下述说法中正确的是（）。

A.在400ns内，存储器可向CPU提供2位二进制信息B.在l00ns内，每个体可向CPU提供27位二进制信息C.在400ns内，存储器可向CPU提供2位二进制信息D.在100ns内，每个体可向CPU提供2位二进制信息3、由3个“1”和5个“0”组成的8位二进制补码，能表示的最小整数是（）。

A.-126B.-125C.-32D.-34、在浮点机中，（）是隐藏的。

A.阶码B.数符C.尾数D.基数5、在C语言程序中，以下程序段最终的f值为（）。

Float f=2.5+1e10；f=f-1e10；A.2.5B.250C.0D.3.56、系统总线中的数据线、地址线、控制线是根据（）来划分的。

A.总线所处的位置B.总线的传输方向C.总线传输的内容D.总线的材料7、一次总线事务中，主设备只需给出一个首地址，从设备就能从首地址开始的若干连续单元读出或写入多个数据。

这种总线事务方式称为（）。

A.并行传输B.串行传输C.突发传输D.同步传输8、程序P在机器M上的执行时间是20s，编译优化后，P执行的指令数减少到原来的70%，而CPl增加到原来的1.2倍，则P在M上的执行时间是（）。

A.8.4sB.11.7sC.14sD.16.8s9、计算机硬件能够直接执行的是（）。

F AB AC CDAB AC CD =++=1n n Q D+=《数字电路》A 卷参考答案及评分标准一、填空题（每空2分，共20分）1、（10110101.11)2、(B5.C)162、最高位符号位不变、后面的位“取反加1”3、（10001001）8421BCD4、AB AB +5、()(())A B C A C B +++、()(())A B C A C B +++6、ABC ABC ABC ABC +++7、32K 、256K二、选择题（每题2分，共10分）1、A2、B3、B4、D5、C三 画图题（每题5分，共10分）1、解：（写出表达式得2分）电路图如下所示： （画出电路图得3分） ABCD C F &&&&（答案不唯一，方法正确即可）2、解：D 触发器的次态方程为 根据图示的连接关系，可知：1n n n Q D Q +== （写出此式可得2分）则可画出在5个CP 脉冲作用下的波形图如下所示：CPQ （画出正确的波形图得3分，否则酌情给分）A B C F 01000000000111111110000001111111四 计算题 （每题10分，共20分）1、解，由题意画出卡诺图如下： AB CD 000111100001111000000000由上图的卡诺图，可得到题中的最简或与式为：(,,,)()()F A B C D B C B D =++ （填出正确的卡诺图得2分、画出正确的卡诺圈得4分，读出正确的表达式得4分）2、解：由题意得到真值表如下所示：且通过真值表可得到标准与或式及标准或与式如下：(2,3,4,7)F m =∑ （标准与或式，也可展开）(0,1,5,6)F M =∏（标准或与式，也可展开） （写出真值表得4分，写出标准与或式、或与式各得3分）五 分析设计题1、（10分） （此题可使用观察法和卡诺图法进行设计，且答案不唯一，只要设计出的功能是正确的即可酌情给分）一种观察法如下：解：选择A 、B 信号为数据选择器的地址选择端。
