住宅底商餐饮排油烟系统设计分析

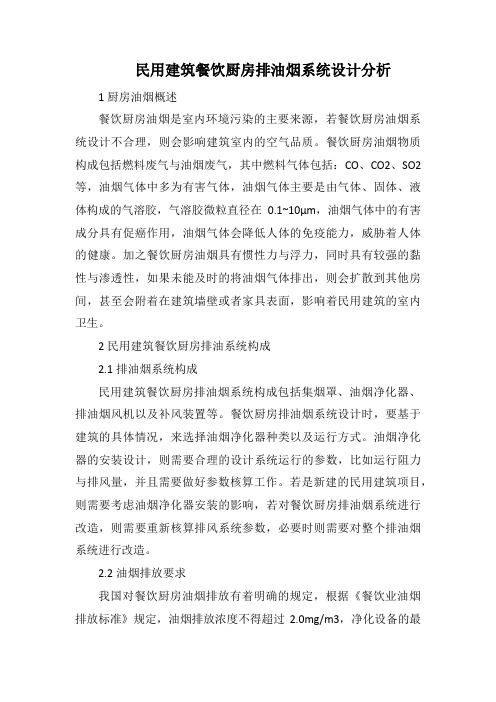

民用建筑餐饮厨房排油烟系统设计分析1厨房油烟概述餐饮厨房油烟是室内环境污染的主要来源，若餐饮厨房油烟系统设计不合理，则会影响建筑室内的空气品质。

餐饮厨房油烟物质构成包括燃料废气与油烟废气，其中燃料气体包括：CO、CO2、SO2等，油烟气体中多为有害气体，油烟气体主要是由气体、固体、液体构成的气溶胶，气溶胶微粒直径在0.1~10μm，油烟气体中的有害成分具有促癌作用，油烟气体会降低人体的免疫能力，威胁着人体的健康。

加之餐饮厨房油烟具有惯性力与浮力，同时具有较强的黏性与渗透性，如果未能及时的将油烟气体排出，则会扩散到其他房间，甚至会附着在建筑墙壁或者家具表面，影响着民用建筑的室内卫生。

2民用建筑餐饮厨房排油系统构成2.1排油烟系统构成民用建筑餐饮厨房排油烟系统构成包括集烟罩、油烟净化器、排油烟风机以及补风装置等。

餐饮厨房排油烟系统设计时，要基于建筑的具体情况，来选择油烟净化器种类以及运行方式。

油烟净化器的安装设计，则需要合理的设计系统运行的参数，比如运行阻力与排风量，并且需要做好参数核算工作。

若是新建的民用建筑项目，则需要考虑油烟净化器安装的影响，若对餐饮厨房排油烟系统进行改造，则需要重新核算排风系统参数，必要时则需要对整个排油烟系统进行改造。

2.2油烟排放要求我国对餐饮厨房油烟排放有着明确的规定，根据《餐饮业油烟排放标准》规定，油烟排放浓度不得超过2.0mg/m3，净化设备的最低去除效率小型不宜低于60%，中型不宜低于75%，大型不宜低于85%，且排油烟风道的排风口宜设置在建筑物的顶端。

因此餐饮厨房油烟必须要经过油烟净化处理后，将其引到高空进行排放。

油烟排放处理是将烟气中的油烟颗粒给全部分离出来，降低火烟的温度，同时防止排烟管道积油，进而消除由于抛锅时出现窜火情况，而造成消防隐患。

对于民用建筑餐饮厨房的油烟处理，常采取物理法、化学法、生物法等，对油烟进行净化处理，进而使得油烟排放能够达到排烟标准，即《大气污染综合排放标准》的二级标准，同时还需要达到餐饮厨房油烟排放的相关标准。

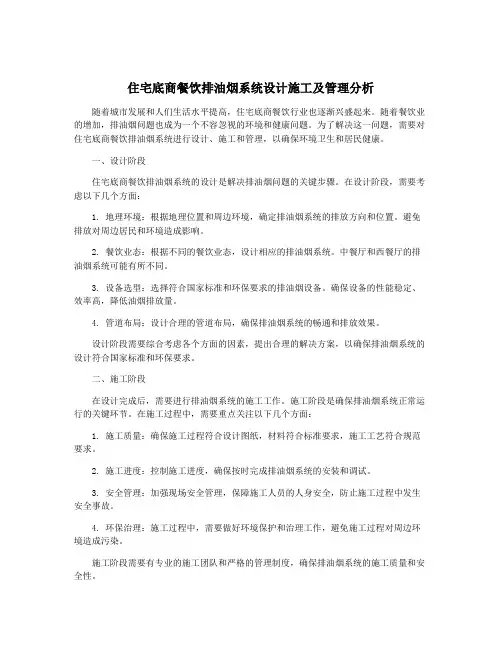

住宅底商餐饮排油烟系统设计施工及管理分析随着城市发展和人们生活水平提高，住宅底商餐饮行业也逐渐兴盛起来。

随着餐饮业的增加，排油烟问题也成为一个不容忽视的环境和健康问题。

为了解决这一问题，需要对住宅底商餐饮排油烟系统进行设计、施工和管理，以确保环境卫生和居民健康。

一、设计阶段住宅底商餐饮排油烟系统的设计是解决排油烟问题的关键步骤。

在设计阶段，需要考虑以下几个方面：1. 地理环境：根据地理位置和周边环境，确定排油烟系统的排放方向和位置。

避免排放对周边居民和环境造成影响。

2. 餐饮业态：根据不同的餐饮业态，设计相应的排油烟系统。

中餐厅和西餐厅的排油烟系统可能有所不同。

3. 设备选型：选择符合国家标准和环保要求的排油烟设备。

确保设备的性能稳定、效率高，降低油烟排放量。

4. 管道布局：设计合理的管道布局，确保排油烟系统的畅通和排放效果。

设计阶段需要综合考虑各个方面的因素，提出合理的解决方案，以确保排油烟系统的设计符合国家标准和环保要求。

二、施工阶段在设计完成后，需要进行排油烟系统的施工工作。

施工阶段是确保排油烟系统正常运行的关键环节。

在施工过程中，需要重点关注以下几个方面：1. 施工质量：确保施工过程符合设计图纸，材料符合标准要求，施工工艺符合规范要求。

2. 施工进度：控制施工进度，确保按时完成排油烟系统的安装和调试。

3. 安全管理：加强现场安全管理，保障施工人员的人身安全，防止施工过程中发生安全事故。

4. 环保治理：施工过程中，需要做好环境保护和治理工作，避免施工过程对周边环境造成污染。

施工阶段需要有专业的施工团队和严格的管理制度，确保排油烟系统的施工质量和安全性。

三、管理阶段1. 日常维护：定期对排油烟系统进行检查和清洁，保证设备的正常运行。

2. 运行监测：建立排油烟系统的监测系统，对排放情况进行监测和记录，及时发现问题并进行处理。

3. 安全管理：加强设备运行的安全管理，做好设备的防火、防爆等安全防护工作。

商业综合体厨房排油烟系统分析摘要：目前餐饮业逐渐发展成为城市商业综合体中的主要精业态，但厨房功能复杂,油烟、蒸汽、热加工等可能会导致商业体室内环境极为恶劣,严重危害厨房工作人员的身心健康,甚至影响整个商业中心的品质及档次和形象。

因此,合理设计厨房通风空调系统,创造舒适的工作环境显得尤为重要。

本文通过对上海市长宁区某商业综合体的厨房排油烟系统方案进行比较分析，可供开发商在建筑综合体施工设计前选择适合项目的方案。

关键词：商业综合体; 厨房排油烟; 分析1 工程概述本项目位于上海市长宁区，毗邻淮海西路和安顺路。

本项目包括三栋高层办公（ABC 栋）、四栋低层办公（DEFG栋）、一栋低层商业（H栋）、ABC栋附属裙房及保留建筑，除保留建筑外各单体通过地下三层车库互相连通。

本项目是一个包括办公、文化、零售商业、餐饮的建筑综合体。

本项目建筑用地约47970.5m2，总建筑面积约219277 m2，其中地上建筑面积约 131249 m2 ，办公面积为 99774 m2，商业文化面积为 27613 m2 ；地下建筑面积约 88028 m2，其中8943 m2为商业，64052 m2为地下车库，15033 m2为设备用房及其他；地上不计容建筑面积 2249 m2 。

本项目餐饮业态分布在ABC栋附属裙房商业的 B1~L3 层，按餐饮占比 55.1%推算的餐饮建筑面积约13027 m2 ，餐饮（含厨房）的实际净面积约 8232 m2 。

2 厨房排油烟系统综述排油烟系统主要由以下三部分组成：过滤净化装置、排风装置与连接管道。

目前商业综合体餐饮业态排油烟出口一般是裙房屋面或者塔楼屋面，而系统设置方式有以下几种方式：2.1 一个厨房对应一个管井、一套排油烟风机及油烟净化器的独立型系统。

2.2 多家餐饮共用管井，各家在厨房内单独设置排油烟风机及油烟净化器。

2.3 多家餐饮共用管井，统一在屋面设置排油烟风机及油烟净化器。

3 排油烟风管布置原则本项目考虑以后租户的灵活性，现阶段，厨房排油烟换气次数统一为50次/小时，补风量为排风量的 80%，厨房通风净高按 3 米计算。

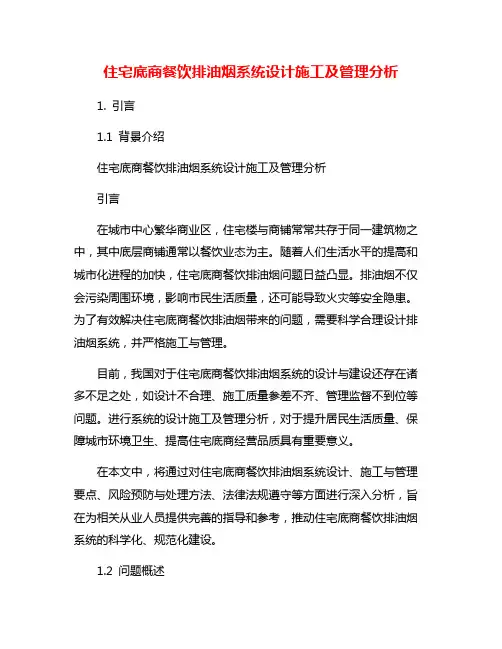

住宅底商餐饮排油烟系统设计施工及管理分析1. 引言1.1 背景介绍住宅底商餐饮排油烟系统设计施工及管理分析引言在城市中心繁华商业区，住宅楼与商铺常常共存于同一建筑物之中，其中底层商铺通常以餐饮业态为主。

随着人们生活水平的提高和城市化进程的加快，住宅底商餐饮排油烟问题日益凸显。

排油烟不仅会污染周围环境，影响市民生活质量，还可能导致火灾等安全隐患。

为了有效解决住宅底商餐饮排油烟带来的问题，需要科学合理设计排油烟系统，并严格施工与管理。

目前，我国对于住宅底商餐饮排油烟系统的设计与建设还存在诸多不足之处，如设计不合理、施工质量参差不齐、管理监督不到位等问题。

进行系统的设计施工及管理分析，对于提升居民生活质量、保障城市环境卫生、提高住宅底商经营品质具有重要意义。

在本文中，将通过对住宅底商餐饮排油烟系统设计、施工与管理要点、风险预防与处理方法、法律法规遵守等方面进行深入分析，旨在为相关从业人员提供完善的指导和参考，推动住宅底商餐饮排油烟系统的科学化、规范化建设。

1.2 问题概述住宅底商餐饮排油烟系统设计施工及管理分析是一个关乎居民生活安全和环境卫生的重要问题。

随着城市化进程的加快，住宅底商餐饮业的发展迅速，排放的油烟也日益成为一个突出的环境污染问题。

在这种情况下，如何科学合理地设计和施工底商餐饮排油烟系统，有效管理和监督其运行，预防和处理可能出现的风险，遵守相关法律法规，成为当前亟待解决的问题。

问题概述主要包括以下几个方面：底商餐饮排油烟系统的设计是否符合规范和标准，是否充分考虑了排油烟的量和浓度，以及对周边居民和环境的影响。

施工过程中是否符合相关技术要求，包括材料选用、工艺流程、安装位置等，是否存在施工质量问题可能引发的安全隐患。

管理要点和监督措施是否健全，包括制定科学合理的管理制度和监督机制，加强对系统运行的检查和维护，以及及时处理问题发现和投诉举报情况。

风险预防与处理方法是否健全，包括及时发现并排除系统隐患，有效处理投诉举报事件，减少可能造成的负面影响。

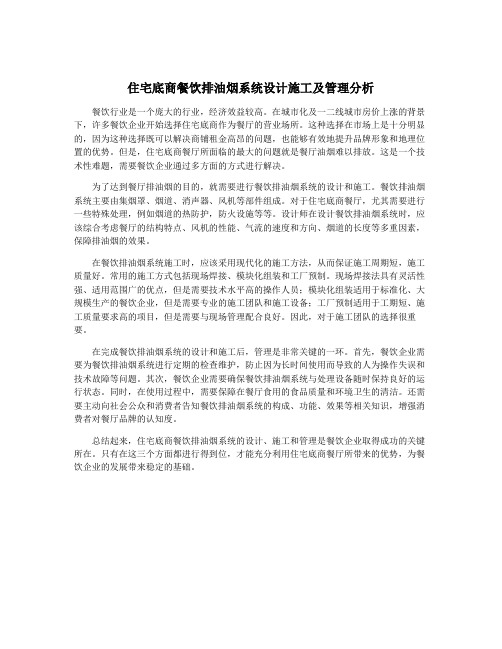

住宅底商餐饮排油烟系统设计施工及管理分析餐饮行业是一个庞大的行业，经济效益较高。

在城市化及一二线城市房价上涨的背景下，许多餐饮企业开始选择住宅底商作为餐厅的营业场所。

这种选择在市场上是十分明显的，因为这种选择既可以解决商铺租金高昂的问题，也能够有效地提升品牌形象和地理位置的优势。

但是，住宅底商餐厅所面临的最大的问题就是餐厅油烟难以排放。

这是一个技术性难题，需要餐饮企业通过多方面的方式进行解决。

为了达到餐厅排油烟的目的，就需要进行餐饮排油烟系统的设计和施工。

餐饮排油烟系统主要由集烟罩、烟道、消声器、风机等部件组成。

对于住宅底商餐厅，尤其需要进行一些特殊处理，例如烟道的热防护，防火设施等等。

设计师在设计餐饮排油烟系统时，应该综合考虑餐厅的结构特点、风机的性能、气流的速度和方向、烟道的长度等多重因素，保障排油烟的效果。

在餐饮排油烟系统施工时，应该采用现代化的施工方法，从而保证施工周期短，施工质量好。

常用的施工方式包括现场焊接、模块化组装和工厂预制。

现场焊接法具有灵活性强、适用范围广的优点，但是需要技术水平高的操作人员；模块化组装适用于标准化、大规模生产的餐饮企业，但是需要专业的施工团队和施工设备；工厂预制适用于工期短、施工质量要求高的项目，但是需要与现场管理配合良好。

因此，对于施工团队的选择很重要。

在完成餐饮排油烟系统的设计和施工后，管理是非常关键的一环。

首先，餐饮企业需要为餐饮排油烟系统进行定期的检查维护，防止因为长时间使用而导致的人为操作失误和技术故障等问题。

其次，餐饮企业需要确保餐饮排油烟系统与处理设备随时保持良好的运行状态。

同时，在使用过程中，需要保障在餐厅食用的食品质量和环境卫生的清洁。

还需要主动向社会公众和消费者告知餐饮排油烟系统的构成、功能、效果等相关知识，增强消费者对餐厅品牌的认知度。

总结起来，住宅底商餐饮排油烟系统的设计、施工和管理是餐饮企业取得成功的关键所在。

只有在这三个方面都进行得到位，才能充分利用住宅底商餐厅所带来的优势，为餐饮企业的发展带来稳定的基础。

商业油烟管道设计标准一、商业分类1、分散式（住宅底商、街区联排小商铺）2、集中式（商业体指定200m2以上的餐饮铺、独立酒楼、酒店餐饮）二、油烟接口设置原则3、分散式底商餐饮排油烟均需要塔楼高空排放，严谨采用裙房商业排油烟方式（满足餐饮业技术管理规范亦禁止裙房排放）。

特殊情况需要在方案阶段提前告知甲方进行专项考虑和审查。

三、风量确定、风速控制2、注：大于170m2的商铺优先考虑设置独立油烟竖井。

3、集中商业重餐：面积*30%*商铺净高*60次/h。

轻餐：面积*30%*商铺净高*40次/h。

商铺厨房按不吊顶考虑净高4、多铺叠加a、接入商铺数W3,排油烟量按100%餐饮考虑；b、3〈接入商铺W6,排油烟量按60%考虑，且不小于最大3户排烟量之和；c、6＜接入商铺，排烟量按50%考虑，且不小于最大6户排烟量之和的60% o5、单个竖井容量a、单个井道负担风量不宜小于10000mVh;b、单个井道负担商铺面积不宜大于1000m2；c、单个系统负担户数不宜大于15户；d、单个系统辐射管长不宜大于30m。

6、风速限制a、水管主管风速按8-10m∕s取值；b、排风罩风管喉部风速按4∙5m∕s取值；c、竖向风管按10-12m∕s取值。

7、补风措施a、分散式商业：不考虑补风，事故通风做好土建预留条件。

b、集中商业：需考虑补风井（百叶），补风量为排风量的70%,预留事故通风井道。

四、排放点设置1、分散式商铺a、油烟防雨百叶下口距上人屋面22.0m且不低于女儿墙高度；非上人屋面N600mm且且不低于女儿墙高度。

b、宜优先设置在建筑山墙面上。

2、集中式商业a、厨房排油烟排放点宜优先考虑塔楼屋顶排放。

b、裙楼排放时，排放点距离塔楼应大于30m,且位于下风向。

当无法满足30m时，可增设净化除味装置后排放，且距离不应小于20moc、油烟百叶距上人屋面22.0m,距非上人屋面宜2600mm。

五、材质及其他1、材质：商铺内及裙房、塔楼烟道内衬油烟风管均采用SUS201不锈钢板。

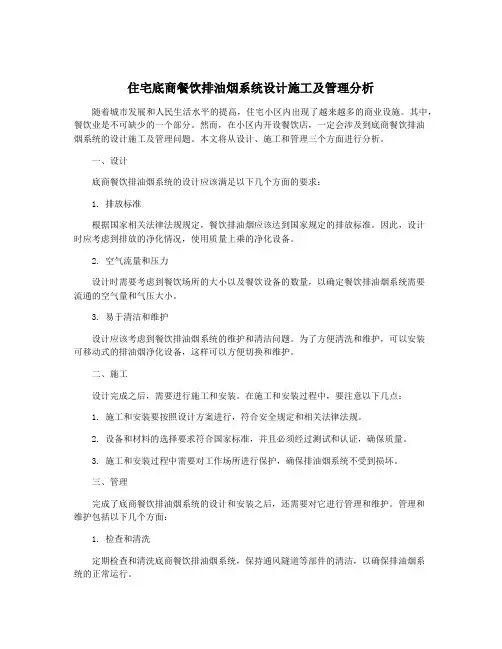

住宅底商餐饮排油烟系统设计施工及管理分析随着城市发展和人民生活水平的提高，住宅小区内出现了越来越多的商业设施。

其中，餐饮业是不可缺少的一个部分。

然而，在小区内开设餐饮店，一定会涉及到底商餐饮排油烟系统的设计施工及管理问题。

本文将从设计、施工和管理三个方面进行分析。

一、设计底商餐饮排油烟系统的设计应该满足以下几个方面的要求：1. 排放标准根据国家相关法律法规规定，餐饮排油烟应该达到国家规定的排放标准。

因此，设计时应考虑到排放的净化情况，使用质量上乘的净化设备。

2. 空气流量和压力设计时需要考虑到餐饮场所的大小以及餐饮设备的数量，以确定餐饮排油烟系统需要流通的空气量和气压大小。

3. 易于清洁和维护设计应该考虑到餐饮排油烟系统的维护和清洁问题。

为了方便清洗和维护，可以安装可移动式的排油烟净化设备，这样可以方便切换和维护。

二、施工设计完成之后，需要进行施工和安装。

在施工和安装过程中，要注意以下几点：1. 施工和安装要按照设计方案进行，符合安全规定和相关法律法规。

2. 设备和材料的选择要求符合国家标准，并且必须经过测试和认证，确保质量。

3. 施工和安装过程中需要对工作场所进行保护，确保排油烟系统不受到损坏。

三、管理完成了底商餐饮排油烟系统的设计和安装之后，还需要对它进行管理和维护。

管理和维护包括以下几个方面：1. 检查和清洗定期检查和清洗底商餐饮排油烟系统，保持通风隧道等部件的清洁，以确保排油烟系统的正常运行。

2. 维护和维修如果排油烟系统出现了问题，需要及时处理和维修。

定期对排油烟系统进行维护，保持设备的正常运行。

3. 废气排放废气排放要符合国家相关法律法规要求，一定要建立科学的排气管道，避免废气对环境造成污染。

总之，底商餐饮排油烟系统的设计、施工和管理是确保安全、卫生、环保的关键。

为了保障住户的居住环境和健康，加强对这些问题的重视和处理至关重要。

建筑餐饮厨房排油烟系统设计提纲：一、介绍建筑餐饮厨房排油烟系统的意义和价值二、建筑餐饮厨房排油烟系统的设计要点及流程三、建筑餐饮厨房排油烟系统的优化设计及应用技术四、建筑餐饮厨房排油烟系统的维护管理及修缮五、建筑餐饮厨房排油烟系统的实践应用及效果评价一、介绍建筑餐饮厨房排油烟系统的意义和价值建筑餐饮厨房排油烟系统是指建筑物中的餐饮场所和厨房所使用的油烟排放系统，其主要用途为将厨房内产生的油烟和异味排放到室外，防止建筑物内空气污染和卫生问题。

餐饮业是国内消费市场的重要组成部分，每个餐饮企业或者个体经营者都需要遵守相关的建筑餐饮厨房排油烟系统设计标准，以确保良好的经营环境和公众健康。

二、建筑餐饮厨房排油烟系统的设计要点及流程建筑餐饮厨房排油烟系统的设计要点和流程如下：（1）建筑物的结构和功能需求；（2）油烟排放的量和途径；（3）设备的选择和布局；（4）烟道的宽度和长度；（5）排出口的位置和高度。

在设计过程中，必须考虑各种参数的调整，以保证设计方案符合国家对建筑餐饮厨房排油烟系统的相关技术要求。

在具体设计方案中，还要充分考虑厨房内的排气量和排气方式，结合建筑物的内部环境和外部环境及消费者的需求情况，实现建筑餐饮厨房排油烟系统的最佳设计。

三、建筑餐饮厨房排油烟系统的优化设计及应用技术建筑餐饮厨房排油烟系统的优化设计及应用技术，包括以下一些方面：（1）系统管道设计的细节；（2）高效精密过滤器的应用；（3）系统风道的流体力学分析；（4）建筑物的系统可以连接到整个建筑系统中；（5）解决系统运行时的各种问题，包括风量、压力、噪声等。

这些优化设计和应用技术可以提高建筑餐饮厨房排油烟系统性能的各个方面，从而使其更加合理和可靠。

四、建筑餐饮厨房排油烟系统的维护管理及修缮建筑餐饮厨房排油烟系统的维护和管理非常重要，因为它可以揭示未经处理的恶臭条和空气污染，也可以节省能源和运行成本。

在日常工作中，对于系统使用的误操作、损坏和其他原因造成的故障，必须及时处理和维修。

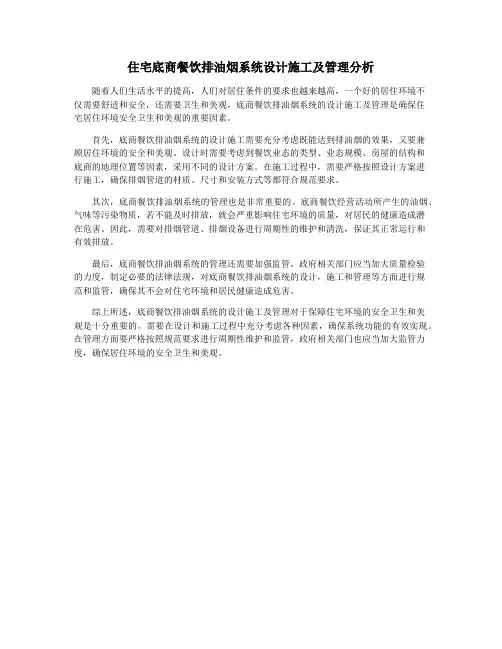

住宅底商餐饮排油烟系统设计施工及管理分析
随着人们生活水平的提高，人们对居住条件的要求也越来越高，一个好的居住环境不
仅需要舒适和安全，还需要卫生和美观，底商餐饮排油烟系统的设计施工及管理是确保住
宅居住环境安全卫生和美观的重要因素。

首先，底商餐饮排油烟系统的设计施工需要充分考虑既能达到排油烟的效果，又要兼
顾居住环境的安全和美观。

设计时需要考虑到餐饮业态的类型、业态规模、房屋的结构和
底商的地理位置等因素，采用不同的设计方案。

在施工过程中，需要严格按照设计方案进
行施工，确保排烟管道的材质、尺寸和安装方式等都符合规范要求。

其次，底商餐饮排油烟系统的管理也是非常重要的。

底商餐饮经营活动所产生的油烟、气味等污染物质，若不能及时排放，就会严重影响住宅环境的质量，对居民的健康造成潜
在危害。

因此，需要对排烟管道、排烟设备进行周期性的维护和清洗，保证其正常运行和
有效排放。

最后，底商餐饮排油烟系统的管理还需要加强监管，政府相关部门应当加大质量检验
的力度，制定必要的法律法规，对底商餐饮排油烟系统的设计，施工和管理等方面进行规
范和监管，确保其不会对住宅环境和居民健康造成危害。

综上所述，底商餐饮排油烟系统的设计施工及管理对于保障住宅环境的安全卫生和美
观是十分重要的。

需要在设计和施工过程中充分考虑各种因素，确保系统功能的有效实现。

在管理方面要严格按照规范要求进行周期性维护和监管，政府相关部门也应当加大监管力度，确保居住环境的安全卫生和美观。

浅谈餐饮业排油烟系统的设计及监测油烟应对方案一、背景餐饮业作为一项巨大的服务业，既带动了经济的进展，也带来了不少环境方面的问题。

其中，油烟排放就是餐饮业给环境带来的紧要污染物之一、餐饮业必需要有无害化油烟处理设备，才能达到对环境不会形成污染的目的。

二、设计排油烟系统1. 设计原则•对于每一种泄油设备都要单独配备排油系统•统一的给排油管线要分别连接油盒和排油设备•排油设备应当考虑它的阻力、噪声、状态监测、清洁保养等因素2. 排油系统的要素排油系统是由油烟斗、油烟管、排油风机、风管、排气口等构成。

•油烟斗：它是连接全部排油管线的紧要构成部分，全部的泄油设备均由此汇入，沉积锅上通常顶部盖设置开口为油气流入口。

•油烟管：将从油烟斗中分出的油气通过管道排出。

•排油风机：是用来供应油烟管道所需动力，将烟气排放到油烟管道中。

•风管、排气口：用于连接风机和排放口，是油烟排放系统中的紧要构成部分。

3. 常见排油系统布局1.便携式排油系统：适用于场地较小的餐饮业，能够帮忙厨房实现集中排油，保证空气质量。

2.集中式排油系统：适用于厨房分区使用，实现分段排放，以达到更好的油烟排放效果。

三、监测油烟1. 监测原则为了让餐饮业能够更好地掌控油烟排放和环境污染情况，油烟监测必不可少。

油烟监测的紧要原则是：对油烟排放的数量进行实时监测，适时发觉异常情形，实行相应的处理措施。

2. 监测应用油烟监测设备广泛应用于酒店、餐厅、食堂、快餐店等餐饮业机构，它能够实现三重排查：对油烟排放情况进行监测、报警及发送提示信息，保证油烟排放的质量，保障环境健康。

四、油烟应对方案1. 清洗、清理系统管道适时清理、清洗排油管道及其它设备关键部位，可有效避开油烟排放异常，提高整治效果。

2. 定时保养餐饮业需依照清洗、保养规范要求定期对油烟排放设备进行保养，如更换油烟管的过滤网等。

3. 开展油烟处理技术培训针对油烟排放处理工作，餐饮业应定期开展油烟处理技术培训，提高餐饮业从业人员的专业技能和加强排烟设备的维护管理，以便更好地掌控环境污染。
