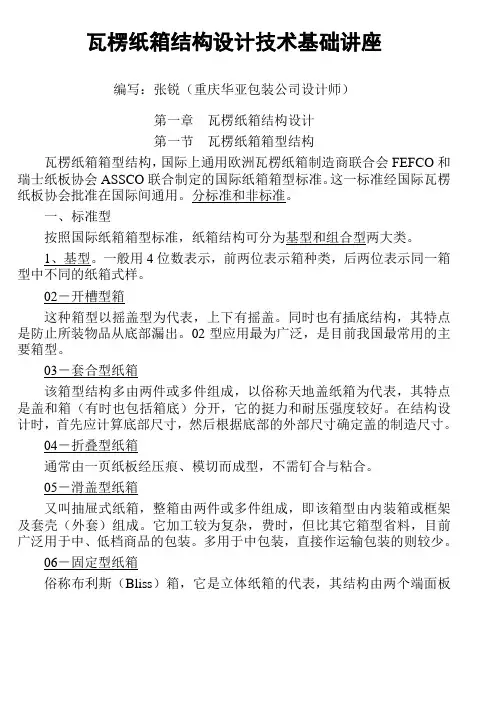

瓦楞纸箱结构设计技术基础讲座编写：张锐（重庆华亚包装公司设计师）第一章瓦楞纸箱结构设计第一节瓦楞纸箱箱型结构瓦楞纸箱箱型结构，国际上通用欧洲瓦楞纸箱制造商联合会FEFCO和瑞士纸板协会ASSCO联合制定的国际纸箱箱型标准。
这一标准经国际瓦楞纸板协会批准在国际间通用。
分标准和非标准。
一、标准型按照国际纸箱箱型标准，纸箱结构可分为基型和组合型两大类。
1、基型。
一般用4位数表示，前两位表示箱种类，后两位表示同一箱型中不同的纸箱式样。
02－开槽型箱这种箱型以摇盖型为代表，上下有摇盖。
同时也有插底结构，其特点是防止所装物品从底部漏出。
02型应用最为广泛，是目前我国最常用的主要箱型。
03－套合型纸箱该箱型结构多由两件或多件组成，以俗称天地盖纸箱为代表，其特点是盖和箱（有时也包括箱底）分开，它的挺力和耐压强度较好。
在结构设计时，首先应计算底部尺寸，然后根据底部的外部尺寸确定盖的制造尺寸。
04－折叠型纸箱通常由一页纸板经压痕、模切而成型，不需钉合与粘合。
05－滑盖型纸箱又叫抽屉式纸箱，整箱由两件或多件组成，即该箱型由内装箱或框架及套壳（外套）组成。
它加工较为复杂，费时，但比其它箱型省料，目前广泛用于中、低档商品的包装。
多用于中包装，直接作运输包装的则较少。
06－固定型纸箱俗称布利斯（Bliss）箱，它是立体纸箱的代表，其结构由两个端面板与主体板用钉合或其它的方法组合成箱，底部为整体，搬移方便，一般用于包装易碎品，此外还适用较大商品的包装。
但其加工成型非常费时。
07－自动型纸箱是由一页成型，仅有少量粘合，运输及仓储（空箱）时呈平板状，使用时只要打开箱体即可自动固定成型。
其特点是底部自动锁合，其底部比较牢固，适用于大批量的厂商使用。
不过它同03类盘式自动折叠纸箱结构相同，但是03类箱体箱盖是独立平放的（平叠），套合后即不能平叠。
09－内衬件包括衬垫、隔板、垫板等45个品种。
其中：a、平板型（0900~0903）：主要用于将内装物分隔为上下两层、前后左右两部分。

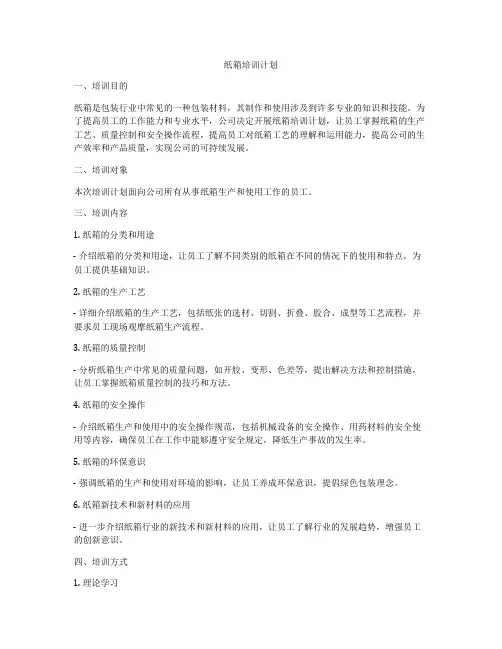

纸箱培训计划一、培训目的纸箱是包装行业中常见的一种包装材料，其制作和使用涉及到许多专业的知识和技能。
为了提高员工的工作能力和专业水平，公司决定开展纸箱培训计划，让员工掌握纸箱的生产工艺、质量控制和安全操作流程，提高员工对纸箱工艺的理解和运用能力，提高公司的生产效率和产品质量，实现公司的可持续发展。
二、培训对象本次培训计划面向公司所有从事纸箱生产和使用工作的员工。
三、培训内容1. 纸箱的分类和用途- 介绍纸箱的分类和用途，让员工了解不同类别的纸箱在不同的情况下的使用和特点，为员工提供基础知识。
2. 纸箱的生产工艺- 详细介绍纸箱的生产工艺，包括纸张的选材、切割、折叠、胶合、成型等工艺流程，并要求员工现场观摩纸箱生产流程。
3. 纸箱的质量控制- 分析纸箱生产中常见的质量问题，如开胶、变形、色差等，提出解决方法和控制措施，让员工掌握纸箱质量控制的技巧和方法。
4. 纸箱的安全操作- 介绍纸箱生产和使用中的安全操作规范，包括机械设备的安全操作、用药材料的安全使用等内容，确保员工在工作中能够遵守安全规定，降低生产事故的发生率。
5. 纸箱的环保意识- 强调纸箱的生产和使用对环境的影响，让员工养成环保意识，提倡绿色包装理念。
6. 纸箱新技术和新材料的应用- 进一步介绍纸箱行业的新技术和新材料的应用，让员工了解行业的发展趋势，增强员工的创新意识。
四、培训方式1. 理论学习- 通过课堂教学、讲座、讨论等方式，对纸箱的分类、生产工艺、质量控制、安全操作等内容进行系统性的理论学习。
2. 实地观摩- 安排员工参观纸箱生产现场，让员工身临其境地了解纸箱的生产过程，加深对理论知识的理解。
3. 案例分析- 结合实际生产中的案例，分析纸箱生产中常见的质量问题和安全隐患，让员工学会从实践中总结经验，提高问题解决能力。
五、培训时间本次纸箱培训计划将持续一个月，每周安排一次课程学习和一次实地观摩，培训结束后进行实际操作考核。
六、培训评估1. 学习成绩评估- 对员工的理论学习成绩进行评估，达到一定标准才能参加实际操作考核。

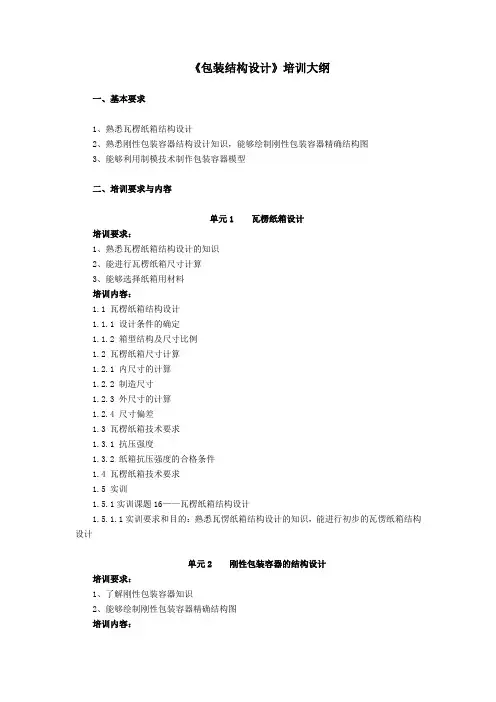

《包装结构设计》培训大纲一、基本要求1、熟悉瓦楞纸箱结构设计2、熟悉刚性包装容器结构设计知识，能够绘制刚性包装容器精确结构图3、能够利用制模技术制作包装容器模型二、培训要求与内容单元1 瓦楞纸箱设计培训要求：1、熟悉瓦楞纸箱结构设计的知识2、能进行瓦楞纸箱尺寸计算3、能够选择纸箱用材料培训内容：1.1 瓦楞纸箱结构设计1.1.1 设计条件的确定1.1.2 箱型结构及尺寸比例1.2 瓦楞纸箱尺寸计算1.2.1 内尺寸的计算1.2.2 制造尺寸1.2.3 外尺寸的计算1.2.4 尺寸偏差1.3 瓦楞纸箱技术要求1.3.1 抗压强度1.3.2 纸箱抗压强度的合格条件1.4 瓦楞纸箱技术要求1.5 实训1.5.1实训课题16——瓦楞纸箱结构设计1.5.1.1实训要求和目的：熟悉瓦愣纸箱结构设计的知识，能进行初步的瓦愣纸箱结构设计单元2 刚性包装容器的结构设计培训要求：1、了解刚性包装容器知识2、能够绘制刚性包装容器精确结构图培训内容：2.1 塑料包装容器结构设计2.1.1 塑料包装容器的类型2.1.2 塑料包装容器材料的选用2.1.3 塑料包装容器的加工成型方法2.2 中空吹塑容器结构设计2.2.1 中空吹塑容器的材料2.2.2 中空吹塑容器的型胚2.2.3 吹塑模具型腔尺寸2.2.4 吹塑容器结构设计2.3 其他塑料容器成型知识2.3.1 注塑容器结构设计2.3.2 热成型塑料2.4 玻璃包装容器2.4.1 玻璃包装容器的特点2.4.2 玻璃包装容器的类型2.4.2.1按瓶口形式分：普通塞瓶、冠盖瓶……2.4.2.2按瓶口大小分：大口瓶、小口瓶、玻璃杯瓶……2.4.3 玻璃包装容器的一般构成2.4.3.1玻璃瓶结构：瓶口、瓶颈、瓶肩、瓶身……2.4.3.2玻璃瓶的缝合线2.4.4 异形瓶与工艺瓶2.4.5 内装物对瓶型结构的要求2.5 玻璃包装容器的结构设计2.5.1 玻璃包装容器的廓形设计2.5.1.1横截面2.5.1.2纵截面廓形2.5.1.3容器的重心2.5.1.4瓶肩2.5.1.5瓶颈设计2.5.1.6瓶根设计2.5.2 玻璃包装容器的表面设计2.6 金属包装容器的结构设计2.6.1金属包装容器2.6.2金属桶结构设计2.6.3金属气雾罐结构设计2.6.4其他金属包装容器结构设计2.7实训2.7.1实训课题17——绘制刚性包装容器精确结构图2.7.1.1实训要求和目的：能准确绘制刚性包装容器精确结构图单元3 包装容器制模培训要求：1、熟悉制模的材料和工具2、能使用石膏制作模型培训内容：3、包装容器制模3.1 材料和工具3.2 方法与步骤3.2.1 石膏成型3.2.2 形体制作3.2.3 形体精作3.3 实训3.3.1实训课题18——制作模型3.3.1.1实训要求目的：熟悉包装容器模型制作的工具和方法，能制作包装容器模型三、课时分配表。
