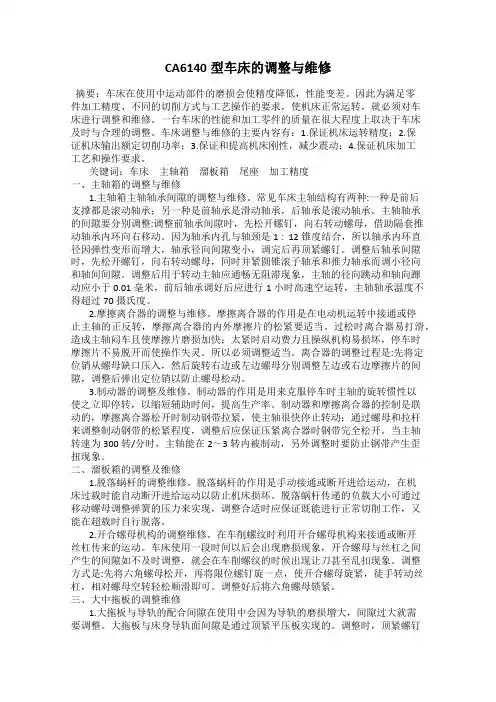

CA6140型车床的调整与维修摘要：车床在使用中运动部件的磨损会使精度降低，性能变差。
因此为满足零件加工精度、不同的切削方式与工艺操作的要求，使机床正常运转，就必须对车床进行调整和维修。
一台车床的性能和加工零件的质量在很大程度上取决于车床及时与合理的调整。
车床调整与维修的主要内容有：1.保证机床运转精度；2.保证机床输出额定切削功率；3.保证和提高机床刚性，减少震动；4.保证机床加工工艺和操作要求。
关键词：车床主轴箱溜板箱尾座加工精度一、主轴箱的调整与维修1.主轴箱主轴轴承间隙的调整与维修。
常见车床主轴结构有两种:一种是前后支撑都是滚动轴承；另一种是前轴承是滑动轴承，后轴承是滚动轴承。
主轴轴承的间隙要分别调整:调整前轴承间隙时，先松开螺钉，向右转动螺母，借助隔套推动轴承内环向右移动。
因为轴承内孔与轴颈是1∶12锥度结合，所以轴承内环直径因弹性变形而增大，轴承径向间隙变小，调完后再顶紧螺钉。
调整后轴承间隙时，先松开螺钉，向右转动螺母，同时并紧圆锥滚子轴承和推力轴承而调小径向和轴间间隙。
调整后用于转动主轴应通畅无阻滞现象，主轴的径向跳动和轴向蹿动应小于0.01毫米，前后轴承调好后应进行1小时高速空运转，主轴轴承温度不得超过70摄氏度。
2.摩擦离合器的调整与维修。
摩擦离合器的作用是在电动机运转中接通或停止主轴的正反转，摩擦离合器的内外摩擦片的松紧要适当。
过松时离合器易打滑，造成主轴闷车且使摩擦片磨损加快；太紧时启动费力且操纵机构易损坏，停车时摩擦片不易脱开而使操作失灵。
所以必须调整适当。
离合器的调整过程是:先将定位销从螺母缺口压入，然后旋转右边或左边螺母分别调整左边或右边摩擦片的间隙，调整后弹出定位销以防止螺母松动。
3.制动器的调整及维修。
制动器的作用是用来克服停车时主轴的旋转惯性以使之立即停转，以缩短辅助时间，提高生产率。
制动器和摩擦离合器的控制是联动的，摩擦离合器松开时制动钢带拉紧，使主轴很快停止转动；通过螺母和拉杆来调整制动钢带的松紧程度，调整后应保证压紧离合器时钢带完全松开。

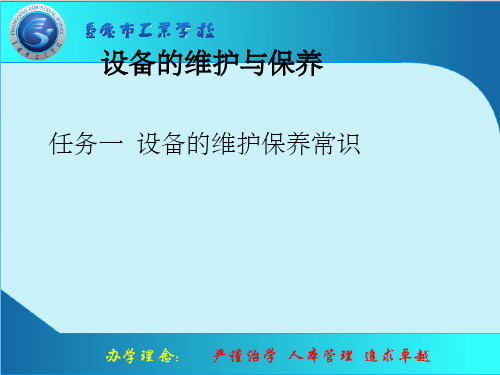

![CA6140卧式机床的维护与保养12[1].18](https://img.taocdn.com/s1/m/3990bcd43186bceb19e8bb52.png)
CA6140卧式机床的维护与保养企业为了增产经济收入、减少原材料的消耗、降低生产成本、取得更好的各项效益，工厂决定在XXXXXX有限责任公司再新进数台生产设备从而达到企业规划生产的目的。
工厂规定新设备进厂以后要使充分发挥设备的作用，提高经济效益，就必须使之长期保持良好的性能和精度，减少磨损，延长寿命。
因此设备的正确使用、维护和保养就是设备管理中重要环节，即：设备进厂以后正确使用管理的要求如下：要根据企业产品的生产工艺特点，正确、合理地选择各种类型的设备，认真考虑设备的使用范围、技术特性。
要根据设备的结构、性能和技术特性正确地规划设备能力。
操作工人要严格遵守操作规程。
要建立健全各级责任制度。
一设备的简要介绍设备CA6140卧式机床主要是用于车削加工，其传动系统是由主体运动传动链、车螺纹运动传动链、纵向进给传动链、横向进给传动链和刀架的快速空行程传动链组成。
其机床的各项参数如下：床身上最大工件回转直径400mm中滑板上最大工件回转直径210mm工件最大长度（四种规格）750；1000；1500；2000mm主轴中心高度205mm主轴内孔直径48mm主轴前端锥孔的锥度莫氏6号锥主轴正转（24级）10~1400r/min反转（12级）14~1580r/min车削螺纹范围普通螺纹螺距（44）1~192mm英制螺纹螺距（20）2~24牙/英寸模数螺纹（39）0.25~48mm径节螺纹（37）1~96牙/英寸进给量纵向 64级一般进给量小进给量0.028~0.054mm/r加大进给量1.71~6.33mm/r横向 64级一般进给量0.04~0.79mm/r小进给量0.014~0.027mm/r加大进给量0.86~3.16mm/r主电动机功率/转速7.5KW 1450r/min快速电动机功率/转速250KW 2800r/min尾座顶尖套锥孔锥度莫氏5号机床工作精度圆度0.002~0.005mm精车端面平面度表面粗糙度Ra 3.2~0.8μm二设备的固定资产卡片对设备的主要性能及参数了解以后，工厂都要求登记记录数据并制定固定资产卡片。
卧式车床的安全操作维护规程1. 操作者必须熟悉机床的一般性能结构、传动系统，严禁超性能使用。
2. 工作前按点检卡内容进行点检，并检查各部手柄是否在规定的空位上。
3. 按机床润滑图表规定加油，检查油标油量，油路是否畅通。
保持润滑系统清洁，油杯、油眼不得敞开。
4. 工作前要正确安装刀具；装卡的工件必须牢固可靠，加工偏重工件时必须加以平衡。
5. 装卸花盘、卡盘或较重工件、夹具时，应在床面上垫好木板。
6. 禁止在顶尖上或床身导轨上校正工件和锤击卡盘上工件，以免损坏机床。
7. 禁止用开反转的方法制动回转的卡盘及校正工件或机动装卸卡盘。
8. 普通车削走刀应使用光杆，只有车削螺纹时才用丝杠。
9. 加工铸件时，必须将铸件清理干净，并将机床导轨擦净。
10. 使用自动走刀时，应先检查互锁或自停机构是否正确灵敏。
11. 使用中心架、跟刀架及锥度附件时，与工件接触及滑动部位应保持润滑良好。
各部位的定位螺钉要拧紧。
12. 使用顶尖工作时必须注意：1）使用顶尖顶重型工件，顶尖伸出部分不得超过全长的31；一般工件不得超过21。
2）不使用锥度不合要求或磨损、缺裂的顶尖进行工作。
3）紧固好尾座及套筒螺钉。
4）开动前先在顶尖处加油，运转中要保持润滑良好。
5）工作中有过热或发响时要调整顶尖距离。
6）从床头取下顶尖时，不得用锤敲打取下，应从主轴尾部顶出，并防止碰撞落地。
13.粗车工件时，不能吃刀停车；须停车时，应将车刀退回。
14. 加工偏心工件时，要加均衡铁，将配重固定螺钉上紧，并用手扳动二三转，确认无碍后方可开车。
15. 高速切削时必须注意：1）安装切削罩。
2）要有断屑装置。
3）使用活动顶尖。
4）工、卡具和工件要紧固牢靠。
16.禁止在设备运转中变换速度。
刀具未退出工件前不得停车。
测量工件时必须关闭电门。
17. 移动刀架、尾架或溜板箱前，应保持其导轨面清洁和润滑良好。
18. 工作完毕或下班时，应将溜板箱及尾座移到床身尾端，各手柄放在非工作位置上。
CA6140型车床电气控制线路的检修一、背景CA6140型车床广泛应用于金属加工领域，它具有加工精度高、生产效率高的优点。
然而，随着使用时间的增长，车床电气控制线路也会出现故障，导致车床的正常工作受到影响。
因此，对CA6140型车床电气控制线路进行定期检修维护，对保证车床的正常工作具有重要意义。
二、检修步骤1. 断电检查首先，在进行任何检修操作之前，必须确保车床已经断电。
这是一个至关重要的步骤，因为如果电源没有关闭，那么检修人员将会暴露在电击的危险之中。
所以，检查车床电源插头是否已经拔掉，才可以开始下一步骤。
2. 拧开机箱控制盖板拧开控制盖板，查看整个系统是否正常运行。
其中，关注点在于线路端子是否接触良好、电源线和控制线是否明显锈蚀和磨损等。
如果有老旧线缆损坏，应及时更换以免损坏机器。
3. 检查电源线路检查电源线路的正负极是否正确连接，并且是否存在裸露的线头。
这个步骤通常需要用一些工具进行操作，例如万用表、电线钳子、电灯笼和接地线等。
4. 确认运转状态如果需要确认电器的运转状态，需要进行以下步骤：•接通电源：在检查的同时，要注意车床控制板上是否有指示灯，如有必要，可以接通电源，观察指示灯的反应，确认车床电器驱动线路是否运转。
•调节按钮：逐一试动各个按钮，如启动按钮、制动按钮等，确认车床电机的启停是否灵敏。
5. 检查电子元器件检查一下电子元器件、液晶显示屏等是否工作正常。
对于一些老的车床电器控制线路，如发现有部分元器件的电容等被替换过后的，最好去专业的电器维修公司进行检查。
6. 整理线路完成上述步骤后，应该对车床控制线路进行整理并且密封好线管，以免灰尘和潮气影响车床的电器性能。
同时防火袋保证车床的整洁，可长保使用寿命。
三、注意事项进行车床电气控制线路的检修时，需要预防的安全问题是必须要知道的。
常见的安全事项包括：•断电：车床电器控制板要与电源线路“分离”，以防止电气线路的绝缘路径被损坏；•稳固地站立：为防止电击，进行检修时要注意脚下是否站立稳定；•紧固插件：检查插头是否松动，稍有故障就要立即脱落重新接插。
ca6140型普通车床线路维修的检修流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!CA6140型普通车床线路维修的检修流程详解CA6140型普通车床作为工业生产中的重要设备，其线路系统的稳定运行对于保证生产效率和产品质量至关重要。

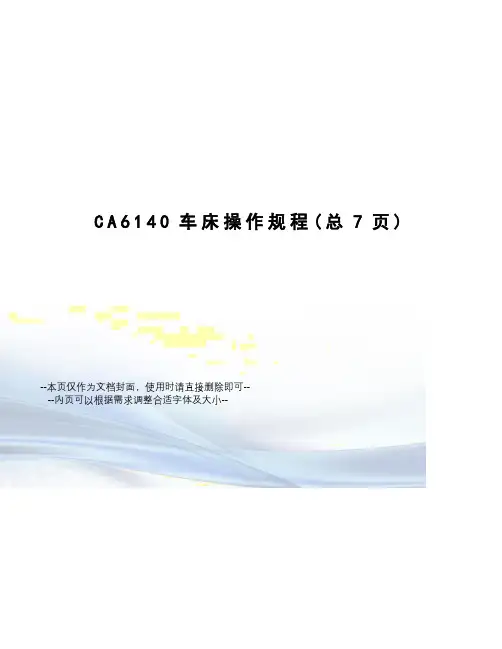

C A6140车床操作规程(总7页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--CA6140型车床安全操作规程1．操作者必须熟悉本设备结构和性能，经过考试合格取得操作证后，方可独立操作。
2．操作者要认真做到“三好”（管好、用好、修好）、“四会”（会检查、会保养、会使用、会排除故障）。
3．操作者必须遵守使用设备的“五项纪律”和维护设备的“四项要求”的规定。
4．操作者要随时按照“巡回检查内容”的要求对设备进行检查。
5．严格按照“设备润滑图表”规定进行加油，做到“五定”（定点、定时、定量、定质、定人）。
注油后应将油杯（池）的盖子盖好。
6．严禁超规范、超负荷使用设备。
7．停车八小时以上再开动设备时，先低速运转三至五分钟。
确认润滑系统畅通，各部运转正常后，方能开始工作。
8．工作前必须正确安装刀具，并注意下列几点：①卡紧刀具时，注意伸出训份尽量短一些；②车刀下面不得垫大小不同的垫片，垫片要平直、大小与刀杆相等；③磨钝了的刀具，严禁继续使用；④刀具装卡要牢固安全。
9．装卸工件时，必须采取安全措施，防止碰伤设备。
加工偏重工件必须加以平衡。
10．用吊车装缺卸工件时，必须根据工件重量和形状选用安全的吊具和方法，同时在导轨面上要垫上方木。
11．各导轨面严禁放置工具及其它金属物品。
不使用的导轨面应定期保养以防锈蚀。
212．禁止在运转中变速。
变速时要观察信号灯指示是否正常，否则不得开车。
13．严禁使用反车制动。
14．加工铸铁件或进行磨削加工时，要防止砂子和冷却液进入导轨及床头箱、溜板箱内。
加工完毕后要彻底清擦干净。
15．移动尾座及尾座套筒前，必须先松开卡紧装置，擦净导轨，加注润滑油，移动完后定好位重新给予紧固。
16．严禁在设备上焊补或校直工件。
17．禁止踩踏设备导轨面、丝光杆、油盘及油漆表面。
必须踩踏时要垫木板等保护物。
18．使用尾座顶尖顶持工件时，要按工件重量调整好顶尖套筒的压力。
CA6140普通车床维护规程
一、传动及原理图
1.传动示意图
2.主要零部件图
2.1主轴
2.2摩擦离合器
2.3方刀架
二、润滑图表和要求
1.润滑点分布图表
2.润滑要求
2.1各箱中的润滑油不得低于各油标中心，否则会因润滑不良而损坏机床。
2.2所有润滑点必须按时注入干净的润滑油。
2.3经常注意油泵的工作情况，以保证床头箱及进给箱有足够的润滑油。
2.4启动机床主电机后，必须待润滑泵正常工作，油窗来油以后方可启动机床主轴。
2.5每周清洗床头箱进油处滤油器的滤油铜网，以保证润滑油清洁。
2.6每班向导轨润滑盒内加油，以保证床鞍有足够的润滑。
三、定时清扫
1.每班清扫
1.1将铁屑全部清扫干净。
1.2 擦净机床各部外露导轨及滑动面
1.3擦净机床各部位，并使各部件归位。
2. 每月清扫
2.1清洗丝杠、杠、齿条要求无油垢。
2.2拆洗刀架、小拖板、中溜板各件。
3.每季清扫
3.1拆洗挂轮及挂轮架，并检查轴套有无晃动现象3.2拆洗尾座各部。
3.3清除研伤毛刺，清洗油线、油毡。
3.4清洗冷却泵，冷却槽。
3.5清扫电机及电气箱内外灰尘。
四、使用过程中的检查。
五、运行中常见故障的排除
六、易损件的报废标准
七、安全注意事项
1.机床主轴运转时禁止扳动变速手柄。
2.披着长发不准操作车床，将长发挽入工作帽后再工作。
3.操作机床时不准戴手套。
4.工件和刀具必须夹牢，否则会飞出伤人。
5.夹持特殊形状的工件，出现重心偏移时，应优先选用附加配重的方法使其平衡，附加配重困难时，应采取降低转速等措施，以确保安全。
6.非本岗位操作人员未经批准不得操作本机，任何人不得随意拆掉或放宽安全保护装置等。
