下载文档原格式

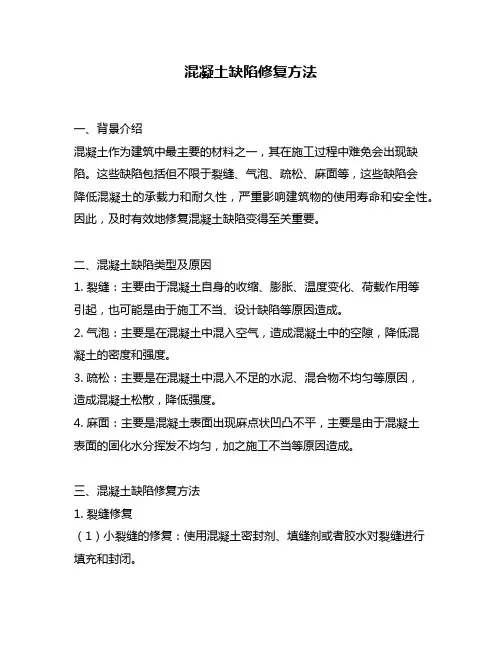

混凝土缺陷修复方法一、背景介绍混凝土作为建筑中最主要的材料之一，其在施工过程中难免会出现缺陷。
这些缺陷包括但不限于裂缝、气泡、疏松、麻面等，这些缺陷会降低混凝土的承载力和耐久性，严重影响建筑物的使用寿命和安全性。
因此，及时有效地修复混凝土缺陷变得至关重要。
二、混凝土缺陷类型及原因1. 裂缝：主要由于混凝土自身的收缩、膨胀、温度变化、荷载作用等引起，也可能是由于施工不当、设计缺陷等原因造成。
2. 气泡：主要是在混凝土中混入空气，造成混凝土中的空隙，降低混凝土的密度和强度。
3. 疏松：主要是在混凝土中混入不足的水泥、混合物不均匀等原因，造成混凝土松散，降低强度。
4. 麻面：主要是混凝土表面出现麻点状凹凸不平，主要是由于混凝土表面的固化水分挥发不均匀，加之施工不当等原因造成。
三、混凝土缺陷修复方法1. 裂缝修复（1）小裂缝的修复：使用混凝土密封剂、填缝剂或者胶水对裂缝进行填充和封闭。
（2）大裂缝的修复：对于较大的裂缝，需要先对裂缝进行清理，然后使用聚合物修补材料进行修复，修复后需要保持一段时间以保证材料的充分硬化。
2. 气泡修复对于混凝土中的气泡，首先需要找到气泡的位置，然后对气泡进行清理和打磨，然后使用混凝土修补材料进行填充和修补，修补后需要保持一定时间以保证材料充分硬化。
3. 疏松修复对于混凝土中的疏松，需要先找到疏松的位置，然后使用混凝土修补材料进行填充和修补，修补后需要保持一定时间以保证材料充分硬化。
4. 麻面修复对于混凝土表面的麻面，需要先对表面进行打磨和清理，然后使用混凝土修补材料进行修补，修补后需要保持一定时间以保证材料充分硬化。
四、混凝土缺陷修复的注意事项1. 在进行混凝土缺陷修复前，需要对缺陷进行充分的检查和分析，找到缺陷的原因和性质，以便选择合适的修复方法和材料。
2. 在进行混凝土缺陷修复时，需要严格按照材料的使用说明进行使用和操作，以保证修复效果和材料的使用寿命。
3. 在进行混凝土缺陷修复时，需要注意施工环境和温度，以便保证修复材料的充分硬化和粘结。
混凝土缺陷修补方案解决渗水与渗漏问题混凝土作为一种常见的建筑材料，在建筑工程中使用广泛。
然而，由于各种原因，混凝土可能出现缺陷，其中最常见的问题之一就是渗水与渗漏。
这不仅对建筑物的结构稳定性构成威胁，还可能导致内部墙壁、地板或天花板的损坏。
为了解决这一问题，我们需要开展混凝土缺陷修补工作，下面将介绍一些常用的方案。
1. 表面修补表面修补是最简单、最常见的混凝土缺陷修补方法，适用于轻微渗水或渗漏的情况。
首先，我们需要清理和准备受损表面，包括去除松散的混凝土、尘土和污垢。
接下来，应使用合适的修补材料填补缺陷区域，并确保其与周围混凝土表面相匹配。
修补完毕后，应根据需要进行喷涂或涂漆来修复表面的外观。
2. 浸透性修复当渗水或渗漏问题较为严重时，表面修补可能无法完全解决。
这时，我们可以使用浸透性修复方法。
该方法基于混凝土浸透剂的使用，其能够渗透到混凝土内部并形成封闭结构，从而防止水分渗透。
具体操作步骤包括先清理和准备缺陷区域，然后使用浸透剂均匀地涂覆在表面上，使其渗透到混凝土内部。
最后，根据需要进行表面修补以恢复外观。
3. 膨胀胶修复对于较大范围的渗水或渗漏问题，膨胀胶修复是一种可行的选择。
该方法使用可膨胀的聚合物胶水，其在与水接触时会膨胀形成堵漏材料。
首先，我们需要清理和准备受损区域，然后将膨胀胶均匀地涂覆在表面上，并确保其覆盖整个缺陷区域。
随着胶水膨胀，它会填充并密封混凝土缺陷，从而防止水分进一步渗透。
4. 混凝土补强在一些严重损坏或老化的混凝土结构中，渗水问题可能与混凝土自身的强度和质量有关。
这时，我们需要进行混凝土补强工作以提高其抗渗性能。
常用的混凝土补强方法包括钢筋加固和碳纤维加固。
钢筋加固是通过在混凝土表面附加钢筋网或钢板等材料来增加其强度和耐水性。
碳纤维加固则是使用碳纤维增强材料贴附在混凝土表面，以提高其力学性能和抗渗性能。
综上所述，混凝土缺陷修补方案多种多样，可根据具体情况选择合适的方法。
混凝土质量缺陷修补方案(混凝土修复方案)一、混凝土表面缺陷修补方案1. 缺陷概述混凝土表面缺陷是指混凝土表面浮现的各种破损、裂缝以及颜色不均等问题。
这些缺陷不仅影响建造物的美观性，还可能降低混凝土的强度和耐久性。
本方案旨在修补混凝土表面缺陷，提高混凝土的质量和使用寿命。
2. 缺陷分类根据表面缺陷的性质和原因，将混凝土表面缺陷分为以下几类：2.1 裂缝缺陷2.1.1 小裂缝2.1.2 大裂缝2.2 粉化缺陷2.3 脱皮缺陷2.4 颜色不均缺陷3. 修补方法根据不同的缺陷类型，采取相应的修补方法：3.1 裂缝缺陷修补3.1.1 小裂缝修补方法3.1.2 大裂缝修补方法3.2 粉化缺陷修补3.3 脱皮缺陷修补3.4 颜色不均缺陷修补4. 材料准备根据修补工艺的要求，准备相应的修补材料，包括：4.1 修补胶4.2 涂料4.3 补土5. 施工工艺根据修补方法的不同，采用相应的施工工艺，并确保修补质量达到标准要求。
附件：混凝土缺陷修补施工指导图法律名词及注释：1. 混凝土质量控制标准：指混凝土表面缺陷修补工程必须符合的国家相关标准，确保修补质量。
2. 施工工艺：指修补混凝土表面缺陷时采用的具体施工方法和步骤。
3. 质量验收标准：指对修补后的混凝土表面缺陷进行验收时需要符合的相关标准和要求。
------------------------------------------------------------二、混凝土质量缺陷修补方案1. 修补方案目的本方案旨在解决混凝土质量缺陷，提升混凝土的质量和耐久性，确保建造物的安全和可靠性。
2. 修补方案内容2.1 确定缺陷类型根据混凝土质量缺陷的不同类型（如裂缝、麻面、空鼓等），按照像应的修补方法进行修复。
2.2 缺陷诊断与分析对混凝土质量缺陷进行详细的诊断与分析，确定修补前的缺陷程度和原因，并制定相应的修补方案。
2.3 修补材料准备根据缺陷的具体情况，选择合适的修补材料，如修补胶、补土、填缝剂等，并确保其质量符合相关标准要求。
混凝土施工过程中常见缺陷与处理方法混凝土是建筑中常用的一种材料，它具有良好的耐久性和强度，但在施工过程中常常会出现一些缺陷。
这些缺陷可能会影响到混凝土结构的性能和使用寿命，因此及时发现和处理这些缺陷是非常重要的。
本文将介绍混凝土施工过程中常见的缺陷以及相应的处理方法。
一、混凝土破裂缺陷混凝土常常会出现破裂缺陷，主要是由于混凝土的收缩、温度变化等引起的。
这种缺陷会降低混凝土结构的强度和耐久性，因此需要及时处理。
1. 破裂缺口处理如果出现破裂缺口，可以采用填补的方式进行处理。
首先需要清理缺口，并将其周围的表面打磨平整。
然后使用混凝土修补材料，将其填补至与周围平面齐平。
最后进行养护，保持湿润环境，促使修补材料充分硬化。
2. 裂缝修补如果出现较长的裂缝，可以采用修补的方式进行处理。
首先需要清理裂缝，去除其中的杂物和旧有材料。
然后进行预处理，使用粘结剂将裂缝两侧的表面粘合在一起。
最后使用混凝土修补材料填补裂缝，保持表面平整并进行养护。
二、混凝土表面缺陷混凝土表面常常会出现一些不平整和裂纹等缺陷，这不仅会影响到混凝土的美观度，也可能会降低结构的耐久性。
1. 修复不平整表面如果混凝土表面存在不平整，可以采用打磨和修补的方式进行处理。
首先需要打磨表面，去除凸起的部分，并使表面平整。
然后使用混凝土修补材料填补凹陷的部分，保持表面平整并进行养护。
2. 修复裂纹表面如果混凝土表面存在裂纹，可以采用修复和填补的方式进行处理。
首先需要清理裂纹，去除其中的杂物和旧有材料。
然后进行预处理，使用粘结剂将裂纹两侧的表面粘合在一起。
最后使用混凝土修补材料填补裂纹，保持表面平整并进行养护。
三、混凝土质量缺陷混凝土质量缺陷是指混凝土材料本身存在的问题，如气孔、异物等。
这些缺陷可能会导致混凝土结构的强度和耐久性下降，因此需要及时处理。
1. 填补气孔如果混凝土中存在气孔，可以采用填补的方式进行处理。
首先需要清理气孔，去除其中的杂物和空洞。
混凝土缺陷修补方法一、前言混凝土是建筑物中最常用的材料之一，具有良好的耐久性和强度。
然而，由于各种因素，如水分、化学物质、自然灾害等，混凝土表面可能会出现缺陷。
这些缺陷包括裂缝、坑洞、腐蚀等，如果不及时修补，会导致混凝土结构的损坏和安全隐患。
因此，本文将介绍混凝土缺陷的常见类型及修补方法。
二、混凝土缺陷的常见类型1. 裂缝裂缝是混凝土表面最普遍的缺陷之一。
它们通常是由于混凝土干燥和收缩或弯曲应力引起的。
裂缝可以分为以下几种类型：（1）压缩裂缝：是由于混凝土受到压缩应力而引起的裂缝。
这种裂缝通常是水平的。
（2）张裂缝：是由于混凝土受到拉伸应力而引起的裂缝。
这种裂缝通常是垂直于地面的。
（3）热裂缝：是由于混凝土受到温度变化而引起的裂缝。
这种裂缝通常是斜向的。
2. 坑洞坑洞是混凝土表面的凹陷区域。
它们通常是由于混凝土表面的沉降或水分引起的。
坑洞可能会导致人员受伤或车辆损坏。
3. 腐蚀腐蚀是混凝土表面的另一种常见缺陷。
它们通常是由于化学物质或水分引起的。
腐蚀可能会导致混凝土结构的损坏和安全隐患。
三、混凝土缺陷修补方法1. 裂缝修补（1）表面修补表面修补是一种简单而常见的修补方法。
它主要适用于较小的裂缝。
修补过程包括以下步骤：① 清洁表面：使用喷水器或高压水枪清除裂缝周围的污垢和松散的混凝土。
② 填充裂缝：使用混凝土修补材料填充裂缝，确保填充物充满整个裂缝。
③ 平整表面：使用批刀或刮板将填充物平整到与周围表面相同的高度。
④ 等待干燥：根据修补材料的说明，等待填充物完全干燥。
（2）注浆修补注浆修补是一种更彻底的修补方法，适用于较大的裂缝。
修补过程包括以下步骤：① 确定注浆孔的位置：通过检查裂缝的深度和宽度，确定注浆孔的位置和间距。
② 钻孔：使用电动钻或手动钻，钻出孔洞，深度为裂缝的深度加上50mm。
③ 清洁表面：使用喷水器或高压水枪清洗孔洞和表面。
④ 安装注浆管：将注浆管插入孔洞中，确保管子与孔洞壁紧密贴合。
混凝土缺陷修补方案在混凝土施工过程中，往往会由于种种原因造成混凝土外观质量缺陷。
混凝土结构的表面缺陷大致可以归纳为七个方面：气泡、表面颜色不均匀、表面脚印及不平整、蜂窝麻面、孔洞、跑模鼓肚、露筋、表面破损、表观微裂纹，不管是哪一种表面缺陷，都会对混凝土结构的外观质量带来不利的影响。
所以找到混凝土结构产生表面缺陷的内因，在施工中有针对性的采取治理措施，对既有的缺陷加以必要的修复处理，以提高结构的外观质量。
1.气泡修补气孔直径小于5mm采用毛刷沾水清除孔内滞留物后，直接用毛刷沾细水泥砂浆，在有气泡的混凝土表面反复挤压，直到混凝土表面见不到气孔的痕迹后停止挤压。
混凝土表面细水泥砂浆出现风干现象后，及时采用干抹布将混凝土表面砂浆搽除，达到细砂浆充填密实，且混凝土表面清洁的目的；气孔直径大于5mm时，先扩孔清洗，再采取点补的方式，用细水泥砂浆将气孔填充密实，然后用干抹布将混凝土表面砂浆擦除。
2.表面颜色不均匀修补影响混凝土表面颜色发生变化的原因很多，比如原材料的种类、施工配合比、混凝土的养护条件、混凝土的振捣情况、脱模剂的使用情况、模板的表面结构、模板的吸附性能等，都会使混凝土表面颜色发生能够变化，混凝土结构表面的锈迹也是常见影响混凝土颜色的一个因素。
对于颜色不均匀的混凝土表面首先用高压水冲洗混凝土表面，如粘附有隔离剂、尘埃或其它不洁物，则应用尼龙织布擦洗干净，打磨碳化层、氧化层、污染物，使缺陷范围暴漏出来。
紧接着用重量比1：3.5至1：5的黑、白水泥组成的水泥稠浆，将混凝土全面披刮一遍，待面干发白时，用棉纱头擦除全部浮灰。
再遵循上述方法进行两遍补浆，待达到干凝状态后，再对补浆作第一次打磨，打磨后洒水养生。
完成后的第二天，甚至第三天，再次重复上述程序方法对补浆面进行第二次、第三次补浆、磨平、擦灰，最后采用塑料薄膜黏贴覆盖继续养护。
3.表面脚印及不平整部分修补该现象是由于施工时未能及时抹压而引起的，对结构无重大影响，为表观质量问题。
混凝土缺陷修补方案混凝土是一种常用的建筑材料，具有耐久性和强度。
然而，在使用和老化过程中，混凝土可能出现各种缺陷，例如裂缝、腐蚀、空洞等。
这些缺陷不仅会影响建筑物的外观，还可能危及结构的稳定性和使用寿命。
因此，及时发现并修补混凝土缺陷至关重要。
下面是一些常见的混凝土缺陷及其修补方案。
1.裂缝修补裂缝是混凝土中常见的缺陷，主要由于混凝土干燥过快或承载荷载过大而引起。
裂缝的修补可以采用以下方法：-表面修复：用聚合物修复剂填充细小的裂缝，并涂上环氧树脂或聚氨酯涂层，使表面恢复平整。
-注浆修复：使用特殊的注浆材料，通过压力将材料注入裂缝中，使混凝土恢复连接性。
-节段粘贴：在裂缝两侧钻孔，将纤维增强聚合物条带粘贴在孔洞内，增强混凝土的抗拉能力。
2.腐蚀修补混凝土的钢筋如果发生腐蚀，会导致混凝土表面的开裂和剥落。
腐蚀的修补可以采取以下措施：-清理和抛光：清除受腐蚀的混凝土和钢筋，并进行表面抛光，以去除松散和脆弱的部分。
-补漆：将抗腐蚀涂层涂在钢筋上，保护其免受进一步腐蚀。
-注浆修复：使用防腐注浆材料，注入腐蚀部分，修复连接性，并阻止进一步腐蚀。
3.空洞修补空洞是混凝土中的孔洞，可能是由于材料增加或混凝土中的气泡引起。
空洞的修补可以采用以下方法：-清理和打孔：用钻头清除空洞内的松散材料，打孔以增加空气流动。
-注浆修复：使用环氧树脂注浆材料，注入空洞，增加混凝土的密实性。
4.破损修补混凝土表面的破损可能是由于冻融循环、荷载或化学腐蚀引起。
破损的修补可以采用以下方法：-清理和修平：清除破损区域的松散物，用混凝土块或专用修补材料修平。
-打砂和补漆：用砂纸打磨表面，然后在破损区域涂上抗腐蚀涂层，以增加保护性。
-防水修补：对于有渗漏问题的混凝土，可以使用防水材料进行修补，以阻止水分渗透。
-加固修补：对于结构性缺陷的混凝土，可以使用钢筋或纤维增强材料进行加固修补，增强其抗压和抗拉能力。
无论采用何种修补方案，都应注意以下几点：-在进行修补之前，务必彻底清理和准备缺陷部分的混凝土，确保修补材料能够附着并有效修复。

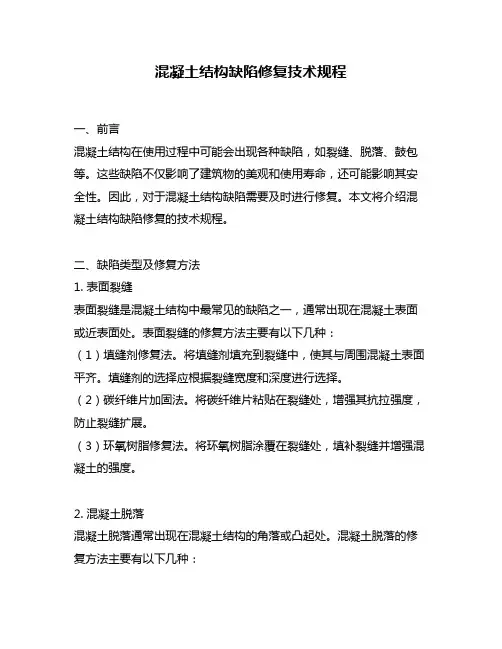

混凝土结构缺陷修复技术规程一、前言混凝土结构在使用过程中可能会出现各种缺陷，如裂缝、脱落、鼓包等。
这些缺陷不仅影响了建筑物的美观和使用寿命，还可能影响其安全性。
因此，对于混凝土结构缺陷需要及时进行修复。
本文将介绍混凝土结构缺陷修复的技术规程。
二、缺陷类型及修复方法1. 表面裂缝表面裂缝是混凝土结构中最常见的缺陷之一，通常出现在混凝土表面或近表面处。
表面裂缝的修复方法主要有以下几种：（1）填缝剂修复法。
将填缝剂填充到裂缝中，使其与周围混凝土表面平齐。
填缝剂的选择应根据裂缝宽度和深度进行选择。
（2）碳纤维片加固法。
将碳纤维片粘贴在裂缝处，增强其抗拉强度，防止裂缝扩展。
（3）环氧树脂修复法。
将环氧树脂涂覆在裂缝处，填补裂缝并增强混凝土的强度。
2. 混凝土脱落混凝土脱落通常出现在混凝土结构的角落或凸起处。
混凝土脱落的修复方法主要有以下几种：（1）破损部位清理。
首先需要将破损部位周围的松散物清理干净，以便于后续修复工作的进行。
（2）混凝土填补。
将混凝土填补到破损部位，使其与周围混凝土表面平齐。
填补混凝土应与原混凝土的强度和性质相一致。
（3）表面涂层保护。
在填补混凝土后，可以在表面涂上一层保护涂料，防止水分和氧气进入，从而延长混凝土结构的使用寿命。
3. 鼓包鼓包是混凝土结构中的一种常见缺陷，通常出现在混凝土表面。
鼓包的修复方法主要有以下几种：（1）破损部位清理。
首先需要将鼓包部位周围的松散物清理干净，以便于后续修复工作的进行。
（2）表面处理。
将鼓包部位的表面打磨平整，使其与周围混凝土表面平齐。
（3）表面涂层保护。
在打磨后，可以在表面涂上一层保护涂料，防止水分和氧气进入，从而延长混凝土结构的使用寿命。
三、注意事项1. 修复前需要对混凝土结构进行检测，确定缺陷的类型和范围。
2. 修复材料和方法应根据缺陷的类型和程度进行选择。
3. 修复过程中需要保持施工环境干燥，并注意施工的温度和湿度。
4. 修复后需要进行充分的养护，以保证修复效果。
2023混凝土质量缺陷专项修补方案（通用5篇）混凝土质量缺陷专项修补方案1__X工程在混凝土结构自检验收过程中，发现少数楼层局部楼板存在裂纹，这些裂纹大多集中在大跨度板如客厅，卧室等部位，形状多为无规则曲线，少为网状；长度为几公分到1米多不等，深度有几毫米到十几公分不等；有的位于板上表面，有的位于板下表面，有的则形成上下贯穿的裂纹继而产生渗漏现象。
裂缝产生原因分析和处理方案如下。
一、裂缝产生的原因裂缝的成因较为复杂，比如板的跨中无抗裂钢筋网，板角及墙体的阳角处未设置足够的负筋等，本方案主要要从施工及管理方面进行分析，具体如下：1、楼面砼上荷载过早或荷载过于集中及支座处的负弯矩施工中在混凝土未达到规定强度，过早拆模，或者在混凝土未达到终凝时间就上荷载等。
这些因素都可直接造成混凝土楼板的弹性变形，致使砼早期强度低或无强度时，承受弯、压、拉应力，导致楼板产生内伤或断裂。
施工中不注意钢筋的保护，把板面负筋踩弯等，板的负筋位置偏下，致使板在负弯矩范围内首先开裂，继而在荷载作用下裂缝继续延伸。
终凝后上荷过于集中也会造成网状裂缝。
2、楼板内埋设电线套管板内PVC管使板内有效截面受到不同程度的削弱。
又因该管与混凝土的线胀系数不一致，粘结效果差，这时沿电线套管埋设方向就有可能因为应力集中而出现裂缝。
还有，水电管线多管重叠，致使板的有效厚度减少，沿管线方向会造成裂缝。
3、砼欠振或振捣不密实及支撑体系拆除后，砼在自身重力及（或）施工荷载作用下楼板在支座附近上部及跨中底部产生水平拉力，因欠振或振捣不密实砼内部压应力小于拉力而产生裂缝；另外混凝土初凝前不能有效振捣的搓毛造成裂缝是主要原因。
4、任意加大砼坍落度为了施工方便，任意加大板的砼坍落度，甚至在现场加水，造成浆料过多，混凝土离析；混凝土浇筑时表面为刮平方便随意浇水，部分浆料相对集中，表面收缩过大造成裂缝。
5、养护不当养护不当也是造成现浇混凝土板裂缝的主要原因。
过早养护会影响混凝土的胶结能力。
混凝土质量缺陷修复方案技术交底一、项目背景混凝土作为建筑结构中常用的材料之一，其质量缺陷修复是维护建筑结构安全和延长使用寿命的重要措施。
通过技术交底，明确混凝土质量缺陷修复的方案和方法，从而确保修复工作的质量和效果。
二、混凝土质量缺陷分类1.表面开裂：混凝土表面出现细小或较大的开裂。
2.龟裂：混凝土表面出现类似龟裂的图案。
3.空鼓：混凝土与基层之间出现空鼓声。
4.耐久性问题：混凝土在使用过程中出现拉伸、压缩、碳化等问题。
三、修复方案及方法1.表面开裂修复1.1细小开裂：采用环氧修补料进行修复，先清理表面，填充修补料，并进行充分压实。
1.2较大开裂：采用聚合物乳液和石英砂拌合后进行修复，先清理表面，填充拌合材料，并进行充分压实。
2.龟裂修复2.1清洗表面：清理混凝土表面的灰尘、油污等杂物。
2.2修补缝隙：使用混凝土修补材料或高强度粘结剂填充裂缝，并充分压实。
2.3表面修复：使用聚合物涂料进行表面修复，提高混凝土的整体美观度。
3.空鼓修复3.1清理基层：清理混凝土与基层之间的杂物，确保其粘结牢固。
3.2修复空鼓：填充聚合物修补材料或高强度粘结剂，确保与基层牢固粘结。
3.3表面修复：使用聚合物涂料或环氧树脂进行表面修复，提高整体美观度。
4.耐久性问题修复4.1拉伸：采用碳纤维增强复合材料进行补强加固，提高混凝土的抗拉性能。
4.2压缩：采用预应力技术进行补强加固，增加混凝土的承载能力。
4.3碳化：清理已碳化的部分，使用碳化阻尼剂进行施工，并进行表面修复。
四、施工注意事项1.严格按照方案进行修复工作，遵循施工工艺要求。
2.清理表面的杂物和污渍，确保修复材料的粘结牢固。
3.修复过程中注意环境湿度和温度的影响，避免阴雨天气施工。
4.修复材料的选用要符合工程要求，确保质量和稳定性。
5.修复后的表面需要进行养护，保证修复区域的质量和使用寿命。
五、总结混凝土质量缺陷修复工作的关键在于方案的制定和施工的操作，通过合理的修复方案和方法，能够有效解决混凝土的质量缺陷，提高建筑结构的安全性和耐久性。
混凝土缺陷修复
一、概述
混凝土结构外观质量缺陷主要包括建筑物外部尺寸偏差、表面平整度、表面蜂窝、麻面、气泡、孔洞、缺损、挂帘、错台、拉筋头外露、冷缝、施工缝凿毛不当引起层间结合部缺损、起皮、起砂、非贯穿浅表裂缝等，是混凝土施工中最易发生、最常见的质量缺陷或施工工艺引起的过程缺陷。
除采取必要的措施加以预防外，对已经出现的外表质量缺陷和过程缺陷必须按规定的步骤和方法认真进行处理，以使混凝土外观达到设计要求和基本的美观。
二、缺陷修补方法
1.气泡修补
用带尖的铅丝伸入气孔内扩孔，剔除孔口薄层砂浆层，清除孔内浮渣，并用毛刷沾水清洗干净。
对气泡内进行洒水湿润，用抹布沾干内部积水，使修补处阴干。
用拌好的细粒砂浆填充气泡，铁抹子下压、填实、抹平表面，细粒砂浆内适量掺入白水泥调整颜色，砂子采用1mm筛子过筛。
用干抹布擦干净处理区附近的混凝土表面，表面采用透明胶布进行保湿养护。
2.蜂窝、麻面和空洞的修补
将缺陷部位松散混凝土凿除，直至密实混凝土。
凿坑四周成方形、圆形或多边形，避免出现锐角部位。
凿除蜂窝时，凿铲应垂直混凝土表面施工，避免凿坑修补砂浆与保留混凝土成尖角搭接，并控制周边修补厚度不小于1.0cm。
凿挖过程中，应避免造成周边混凝土表面脱皮，凿挖的深度视缺陷架空的深度而定，原则上不小于1cm。
凿挖后，如钢筋出露，凿除深度控制至钢筋面以下不小于5cm。
当蜂窝和空洞比较严重或露筋较深时，应按其全部深度凿去薄弱的混凝土和个别突出的骨料颗粒，然后用钢丝刷或加压水洗刷表面，必要时支设模板，再用比原混凝土强度等级提高一级的细石混凝土填补，并用小振捣棒分层振捣密实。
细石混凝土的水灰比宜在以内，并掺入适量膨胀剂，浇筑完成进行7天内浇水养护。
3.挂帘、错台、表面平整度超标的缺陷处理
采用砂轮磨光机对清除挂帘表面的混凝土和砂浆，直至露出密实的混凝土表面。
局部混凝土高出设计表面引起的错台和突出，确定需要凿除的深度，突出部位与周边混凝土表面的衔接，按照垂直水流方向1:10、顺水流方向1:30形成斜坡面顺接，表面用电动砂轮打磨光滑、平顺。
为减少打磨工程量，可先用钢钎或风稿将高出部分凿除至距拟形成的表面3cm左右，预留的3cm
采用磨光机打磨平顺。
对于凹陷部位的处理，拟采取补坡的方式形成与周边混凝土表面的顺接。
其衔接坡比也按垂直水流方向1:10、顺水流方向1:30控制，要求控制凿毛外缘与周边混凝土表面形成不小于10mm的台阶，防止衔接处填补厚度过小，容易产生脱落。
4.钢筋头、模板拉杆外露的缺陷处理
采用砂轮片将钢筋头四周的混凝土切除，形成5×5cm方形孔口，深度3cm，用电焊将钢筋头从根部烧断。
清理切除面混凝土渣，清水冲洗干净，用高强预缩砂浆进行填充、表面抹平，表面用透明胶布进行保湿养护。
5.裂缝的修补
对结构构件承载能力无影响的细小裂缝，可将裂缝处加以冲洗，用水泥浆抹补。
如果裂缝开裂较大较深时，应将裂缝附近的混凝土表面凿毛，或沿裂缝方向凿成深为15-20mm、宽为100-200mm 的V形凹槽，扫净并洒水润湿，先刷水泥净浆一层，然后用1：2-1：水泥砂浆分2-3层涂抹，总厚度控制在10-20mm左右，并压实抹光。
对于影响结构承载力，或有防水、防渗性能要求的裂缝，为恢复结构的整体性和抗渗性，应根据裂缝的宽度、性质和施工条件等，采用水泥灌浆的方法予以修补。
沿裂缝深度凿除裂缝表层混凝土，以露出新鲜混凝土为宜，对其它所有要处理的裂缝，沿缝凿成2～4mm，宽4～6mm的V 型槽，并凿毛裂缝内混凝土表面。
清缝处理后，用胶泥填缝埋设、粘贴灌浆嘴，灌浆嘴的间距沿缝长依缝的宽窄以35～40cm为宜。
对压浆区域的裂缝，无论缝宽大小都应同时封闭，以防裂缝相互贯通而跑气跑胶，从灌浆嘴中通入气压为的压缩空气，检查缝的密封效果。
灌浆顺序自上而下，由一端向另一端依次连续进行。
灌浆压力以～为宜，压力逐渐升高，防止骤然加压使裂缝扩大。
三、修补工艺控制要点
1.预缩砂浆
预缩砂浆主要用于模板拉杆形成的孔洞、蜂窝和麻面等缺陷部位作为填坑材料，其工艺控制措施如下：
采用预缩砂浆形成永久表面时，用白水泥与混凝土同类水泥混合料作为胶凝材料，使拌制的预缩砂浆颜色与混凝土一致。
修补面先进行毛面处理并冲刷干净，并在修补前保持湿润，且无明显的积水。
修补前，在基面涂一道厚1mm左右的水泥浆。
涂刷水泥浆液和填塞预缩砂浆交叉进行，以确保施工进度和施工质量。
水泥浆液涂刷前，用棕刷清除混凝土面的微量粉尘，以确保基液的粘结强度。
填入预缩砂浆，用木棒拍打捣实直至表面出现浆液。
砂浆按每层厚4～5cm铺料和捣实，每层捣实到表面出现少量浆液为度。
作为永久面时，用抹刀反复抹压至表面平整光滑、密实。
预缩砂浆拌制，根据配合比确定的原材料品种拌制称量，先按比例把砂与水泥混合，并反复翻拌3～4 次，使之均匀。
在水泥和砂混合物中再加混合溶液（即水和外加剂的混合体）翻拌2～
3 分钟，预缩砂浆的稠度以手捏成团，手松砂散，手面潮湿又析不出水来为控制。
拌好后的砂
浆仍为松散体，应用塑料布遮盖将其归堆存放使砂浆预缩，预缩时间按～小时为宜，超出对预缩砂浆的抗压强度有影响。
配置好的预缩砂浆使用时间夏季为2 小时以内使用完毕，冬季为4 小时内使用完毕，超时间不准使用。
2.细石混凝土
细石混凝土主要用于较大的蜂窝、空洞、掉块、缺角和大面积的骨料离析等部位缺陷修补用回填材料，其工艺控制措施如下：
细石混凝土拌制材料：水泥采用普通硅酸盐水泥，不得使用火山灰质水泥；砂采用粒径～的中粗砂，含泥量不应大于2%，粗骨料最大粒径不大于15mm。
水灰比不应大于；含砂率宜为35%～40%；灰砂比宜为1∶2～1∶。
混凝土应修凿到完全密实为止，使现有混凝土的砂眼、气孔、裂纹全部得以剔除干净，然后清理干净，用清水冲净浮尘及碎屑，外露的钢筋用钢丝刷将钢筋上的水泥浆清除干净。
混凝土修凿表面应凿毛，修凿部位的形状应尽可能规则。
下口宜呈水平面，并做到基本平整，两侧宜尽可能成垂直水平折线，上部可形成外侧稍高，内侧稍低的斜面状，斜面的倾斜角不得大于20度，以利于修补后的混凝土能够很好地承受竖向荷载和水平剪切力。
立模板时，考虑到插入式振捣棒的振动范围，将以500mm高度为界限，超过500mm时分层立模板，待下层混凝土浇筑振实后再立上层模板，再浇捣上层混凝土，以确保振捣效果。
模板支撑拟采用钢管做抱箍及斜撑，可靠地支护模板，确保模板能承受一定的压力，以利于混凝土能振捣密实，紧密地和混凝土连结成整件。
对于较大的孔洞，可采用Φ30小振动棒仔细地进行机械插入振捣。
对大多数深度较浅较小的孔洞，只能以人工振捣为主，采用小铁棒、新毛竹片认真仔细的插入振捣，并辅以木锤在模板外部适度敲击，既起辅助振捣作用，又可从声音沉闷程度来判别内部混凝土是否已密实。
混凝土修补浇筑后，表面用铁丝吊挂草包覆盖，然后昼夜充分浇水养护一周以上，使混凝土在潮湿的良好环境下充分养护和膨胀，确保新浇混凝土整件连结共同受力。
四、注意事项
混凝土表面溅落的砂浆、污泥、钢筋锈迹等缺陷的处理，用电砂轮、电动钢丝刷打磨、清理，
露出混凝土本来的颜色和表面，保证修补面与原混凝土面颜色一致。
缺陷修补重在早期，应尽量利用模板拆除后的前期脚手架，能够大量节省人力、材料，利用吊篮修补则移动困难、安全性差，修补时间也只能推迟到顶板浇筑完成后，修补、养护时间会占用直线工期，影响到后期的防腐层施工。
修补完成的混凝土面如果上部仍有混凝土浇筑施工，对下部有污染的可能，应对完成面进行覆盖保护，避免二次修补。
修补用的预缩砂浆应提前在实验室进行强度试验和颜色配比试验，通过掺加白水泥来调整颜色，达到与母体混凝土颜色尽量一致。
