电学实验复习讲义

实验：伏安法测电阻（复习学案）一、伏安法测量电阻的两种电路的比较：项目电流表内接电流表外接电路图测量值待测电阻和电流表内阻之和X A X R R R IU R >+==测待测电阻与电压表内阻并联值X XV X V R R R R R I U R <+==测 误差原因 电流表(R A )的分压作用电压表(R V )的分流作用误差较小条件 R X ＞＞R AR X ＜＜R V选用电路方法 XVA X R R R R 〉(V A X R R R >)XVA X R R R R 〈(V A X R R R <)适合测量的电阻 阻值较大的电阻 阻值较小的电阻 记忆口诀 大内偏大（内大大）小外偏小（外小小）修正后的测量结果A X R IUR -=UIR UR V V—=X R测量电路选择：1、如果准确地知道电流表的内阻R A ，适用 电流表内接 法。

2、如果准确地知道电压表的内阻R V ，适用 电流表外接 法。

3、若知道待测电阻的大约值和电流表、电压表的内阻的大约值，可比较X R 和V A R R 的大小来选择测量电路。

若X R >V A R R ，选用 电流表内接 法，若X R <V A R R ，选用 电流表外接 法。

4、若待测电阻的阻值和电流表、电压表的内阻均未知，可由试触法来选择电流表内接或外接电路。

用如图所示的电路测量电阻R 的阻值。

电键S 闭合后，电压表右端接到a 点时，电压表示数为4.6V 、电流表示数为1.6mA ，接到b 点时，电压表示数为4.5V 、电流表示数为1.8mA 。

电压表变化的百分比为%2.21=∆U U，电流表变化的百分比为%5.121=∆I I，由此可见电流表测量不准确引起的误差较大，故应采取 电流表内接 电路以保证电流表的测量值为通过待测电阻的电流，而此时电压表的测量值的相对误差也较小，即电压表接 “a ” 点进行测量。

二、分压电路和限流电路：限流式 分压式电路结构调压范围 E U E R R R x x x ≤≤+0E U x ≤≤0接通电路前滑片触头位置“b ”端，使接入电路部分的阻值最大“a ”端，使与R x 并联部分阻值最小分压和限流电路 选择的原则1．如果滑动变阻器的全阻值R 比被测电阻R x 小许多时，起不到限流作用，必须用分压电路。

高中物理电学实验讲义（精简版）前言：既然是讲电学实验，自然都离不开电表的使用，所以，我们打破教材、教辅常规顺序，从电表的内部结构和工作原理开始，由浅入深逐节讲解近些年高考试题中涉及的电学系列实验知识要点，并将实验结论、误差的产生和控制等复杂的逻辑推理过程尽量归纳为公式、模板或口诀的形式予以简化，并烂熟于心，以便同学们在答题时，提高解题效率，减少不必要的思考和推导过程。

另外，在每一小节单元模块后都附有近十年全国高考实验真题索引，以便于同学们对照学习或自我检查测试。

一、电表的改装1.电表的内部结构及工作原理我们在实验室中使用的电表，如：电流表（安培表）、电压表（伏特表）都是由量程较小的电流表（又称表头G）经过改装而来。

表头G的内部结构主要由两块永久磁铁、金属线圈、螺旋弹簧、指针和表盘等构成。

其工作原理是利用通电金属线圈在磁场中受到安培力的作用发生旋转而制成。

2．表头G的三个参数之间的关系表头的三个参数是指表头线圈电阻Rg 、满偏电流Ig和满偏电压Ug。

三者的关系符合欧姆定律，即：Ig=Ug/Rg3.将小量程的表头G改装为大量程的电流表（安培表）若使扩大后的电流表量程为原来表头满偏电流的n倍（即：n=I/ Ig），则必须给表头G并联．．一个小电阻R来分流多余的电流I R, 如下图。

由并联电路的特点，知：Ig*Rg=（I-Ig）*R又 n=I/ Ig所以，解得：R= Rg/（n-1）…………………公式①（必须熟记）4.将小量程的表头G改装为大量程的电压表（伏特表）若使扩大后的电压表量程为原来表头满偏电压的n倍（即：n=U/Ug），则必须给表头G 串联．．一个大电阻R来分担多余的电压U R,如图：由串联电路的特点，知：U = Ug +（Ug /Rg）*R又 n=U/ Ug所以，解得：R=（n-1）Rg…………………公式②（必须熟记）以上公式①、②很重要，也很好记。

口诀：并小串大（必须熟记）（附：关于“电表改装”相关高考题，如：2019全国Ⅰ卷23题；2018全国Ⅱ卷22题；2016海南卷12题；2015全国Ⅰ卷23题；2013全国Ⅱ卷23题；2010北京卷21题）5.将小量程的表头G改装为欧姆表欧姆表的内部结构是由小量程的电流表表头G、定值电阻R（起保护电路作用）、滑动变阻器R，以及电池等构成。

电学实验讲义《测电阻的多种方法讨论》电学实验讲义《测电阻的多种方法讨论》伏安法测电阻一、滑动变阻器的分压、限流接法：1、基本电路：[来源:]２、电路的对比调节范围限流式电路分压式电路电压调节范围０→U电流调节范围０→说明：U 为电源端电压，R 为滑动变阻器最大电阻，Rx 为待测电阻阻（小灯炮）值。

3、判断方法①待测电阻Rx>R，须用分压式接法，此时若采用限流式接法对电路基本起不到调节作用。

②要求负载上电压或电流变化范围大，且从零开始连续可调，(或要求测多组数据)须用分压式接法。

③采用限流电路时，电路中的最小电流（电压）仍超过电流表的量程或超过用电器的额定电流（电压）时，应采用变阻器的分压式接法。

[来源:Z。

xx。

]④待测电阻RxR 真测大电阻口诀：小外偏小、大内偏大（含义：内接适用于较大电阻，且测量值偏大；外接适用于较小电阻，且测量值偏小。

）-----此法适用于定性分析3、定量判断方法①当待测电阻Rx 时，视Rx 为大电阻，应选用内接法；③当Rx＝时，两种接法均可。

[例题1]图10-7 为用伏安法测量一个定值电阻阻值的实验所需器材实物图，器材规格如下：[来源:]（1）待测电阻Rx（约100Ω）（2）直流电源（输出电压4V，内阻可不计）（3）直流毫安表（量程0~10mA，内阻50Ω）（4）直流电压表（量程0~3V，内阻5KΩ）（5）滑动变阻器（阻值范围0~15Ω，允许最大电流1A）[例题2] 用伏安法测量某一电阻Rx 的阻值，现有实验器材如下：A、待测电阻Rx（阻值大约为5Ω，额定功率为1W）B、电流表A1（0~0.6A，内阻0.2Ω）C、电流表A2（0~3A，内阻0.05Ω）D、电压表V1（0~3V，内阻3KΩ）E、电压表V2（0~15V，内阻15KΩ）F、滑动变阻器R0（0~50Ω）G、蓄电池（电动势为6V）H、电键、导线为了较准确测量Rx 的阻值，保证器材的安全，以便操作方便，电压表、电流表应选择________，并画出实验电路图。

高中物理电学实验专题讲义题目和答案Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】1、在某校开展的科技活动中，为了要测出一个未知电阻的阻值R x，现有如下器材：读数不准的电流表A、定值电阻R0、电阻箱R1、滑动变阻器R2、单刀单掷开关S1、单刀双掷开关S2、电源和导线。

⑴画出实验电路图，并在图上标出你所选用器材的代码。

⑵写出主要的实验操作步骤。

2、用以下器材测量一待测电阻R x的阻值（900～1000Ω）：电源E，具有一定内阻，电动势约为；电压表V1，量程为，内阻r1＝750Ω；电压表V2，量程为5V，内阻r2＝2500Ω；滑动变阻器R，最大阻值约为100Ω；单刀单掷开关K，导线若干。

测量中要求电压表的读数不小于其量程的1/3，试画出测量电阻R x的一种实验电路原理图。

3、用以下器材测量一待测电阻的阻值。

器材（代号）与规格如下：电流表A1（量程250mA,内阻r1为5Ω)；标准电流表A2（量程300mA,内阻r2约为5Ω）；待测电阻R1（阻值约为100Ω）；滑动变阻器R2（最大阻值10Ω）；电源E（电动势约为10V，内阻r 约为1Ω）；单刀单掷开关S，导线若干。

⑴要求方法简捷，并能测多组数据，画出实验电路原理图，并标明每个器材的代号.⑵需要直接测量的物理量是_______,用测的量表示待测电阻R1的计算公式是R1＝________。

4、有一电阻R x，其阻值在100～200Ω之间，额定功率为。

要用伏安法较准确地测量它的阻值，实验器材有：安培表A1，量程为50mA，R A1=100Ω安培表A2，量程为1A，R A2=20Ω电压表V1，量程为5V，R V1=10kΩ电压表V2，量程为15V， R V2=30kΩ变阻器R1，变阻范围0～20Ω，2A变阻器R2，变阻范围0～1000Ω，1A9V电源，电键，导线。

⑴实验中应选用的电流表、电压表、变阻器分别是：。

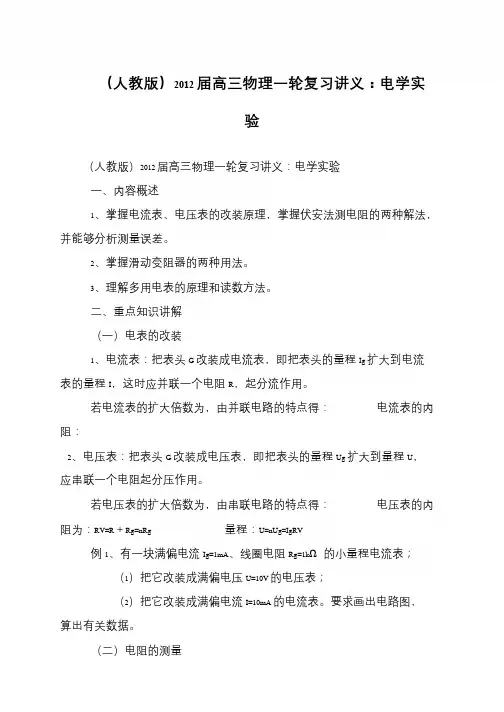

（人教版）2012 届高三物理一轮复习讲义：电学实
验
（人教版）2012 届高三物理一轮复习讲义：电学实验
一、内容概述
1、掌握电流表、电压表的改装原理，掌握伏安法测电阻的两种解法，并能够分析测量误差。

2、掌握滑动变阻器的两种用法。

3、理解多用电表的原理和读数方法。

二、重点知识讲解
（一）电表的改装
1、电流表：把表头G 改装成电流表，即把表头的量程Ig 扩大到电流表的量程I，这时应并联一个电阻R，起分流作用。

若电流表的扩大倍数为，由并联电路的特点得：电流表的内阻：
2、电压表：把表头G 改装成电压表，即把表头的量程Ug 扩大到量程U，应串联一个电阻起分压作用。

若电压表的扩大倍数为，由串联电路的特点得：电压表的内阻为：RV=R＋Rg=nRg 量程：U=nUg=IgRV
例1、有一块满偏电流Ig=1mA、线圈电阻Rg=1kΩ的小量程电流表；
（1）把它改装成满偏电压U=10V 的电压表；
（2）把它改装成满偏电流I=10mA 的电流表。

要求画出电路图，算出有关数据。

（二）电阻的测量。

高中物理电学实验总复习教案讲义1.用描迹法画出电场中平面上的等势线2.描绘小电珠的伏安特性曲线3.测定金属的电阻率(同时练习使用螺旋测量器)4.把电流表改装为电压表5.用电流表和电压表测电池的电动势和内电阻6.用多用电表探索黑箱内的电学元件7.练习使用示波器8.传感器的简单应用高中物理电学实验总复习复习目录1．用描迹法画出电场中平面上的等势线 2．描绘小电珠的伏安特性曲线3．测定金属的电阻率（同时练习使用螺旋测量器） 4．把电流表改装为电压表5．用电流表和电压表测电池的电动势和内电阻 6．用多用电表探索黑箱内的电学元件 7．练习使用示波器 8．传感器的简单应用复习要求1．理解各实验的原理、实验目的及要求，了解材料、用具，掌握实验方法步骤；2．会控制实验条件和使用实验仪器，会处理实验安全问题，会观察，分析和解释实验中产生的现象、数据，并得出合理的实验结论；3．能根据要求灵活运用已学过的自然科学理论、实验方法和仪器，设计简单的实验方案并处理相关的实验问题。

复习重点：会控制实验条件和使用实验仪器，会处理实验安全问题，会观察，分析和解释实验中产生的现象、数据，并得出合理的实验结论；能根据要求灵活运用已学过的自然科学理论、实验方法和仪器，设计简单的实验方案并处理相关的实验问题。

复习难点1、对电流表、电压表的读数规则认识模糊，导致读数的有效数字错误2、对滑动变阻器的限流、分压两种控制电路的原理把握不准，导致控制电路选用不当 3、对实验测量电路、电学仪器的选用原则把握不准，导致电路、仪器选用错误4、对电学实验的重点内容“电阻的测量”方法无明确的归类，导致思路混乱5、对于创新型实验设计平时缺乏对实验思想方法（如模拟法，转换法，放大法，比较法，替代法等）进行归纳，在全新的实验情景下，找不到实验设计的原理，无法设计合理可行的方案。

受思维定势影响，缺乏对已掌握的实验原理，仪器的使用进行新情境下的迁移利用，缺乏创新意识。

电学实验专题测电动势和内阻(1)直接法：外电路断开时，用电压表测得的电压U 为电动势 E ;U=E (2)通用方法：AV 法测要考虑表本身的电阻,有内外接法；①单一组数据计算，误差较大②应该测出多组(u ，I)值，最后算出平均值③作图法处理数据，(u ，I)值列表，在u--I 图中描点，最后由u--I 图线求出较精确的E 和r 。

(3)特殊方法 （一）即计算法：画出各种电路图r)(R I E r)(R I E 2211+=+= 122121I -I )R -(R I I E =122211I -I R I -R I r =(一个电流表和两个定值电阻)r I u E r I u E 2211+=+= 211221I -I u I -u I E = 2112I -I u -u r =(一个电流表及一个电压表和一个滑动变阻器)rR uu E rR u u E 222111+=+= 21122121R u -R u )R -(R u u E =21122121R u -R u R )R u -(u r =(一个电压表和两个定值电阻)（二）测电源电动势ε和内阻r 有甲、乙两种接法，如图 甲法中：所测得ε和r 都比真实值小，ε/r 测=ε测/r 真； 乙法中：ε测=ε真，且r 测= r+r A 。

（三）电源电动势ε也可用两阻值不同的电压表A 、B 测定，单独使用A 表时，读数是U A ，单独使用B 表时，读数是U B ，用A 、B 两表测量时，读数是U ，则ε=U A U B /（U A －U ）。

电阻的测量AV 法测：要考虑表本身的电阻,有内外接法；多组(u ，I)值，列表由u--I 图线求。

怎样用作图法处理数据 欧姆表测：测量原理两表笔短接后,调节R o 使电表指针满偏，得 I g ＝E/(r+R g +R o )接入被测电阻R x 后通过电表的电流为 I x ＝E/(r+R g +R o +R x )＝E/(R 中+R x ) 由于I x 与R x 对应，因此可指示被测电阻大小使用方法:机械调零、选择量程(大到小)、欧姆调零、测量读数时注意挡位(即倍率)、拨off 挡。
