导电混凝土电热除冰化雪的功率分析

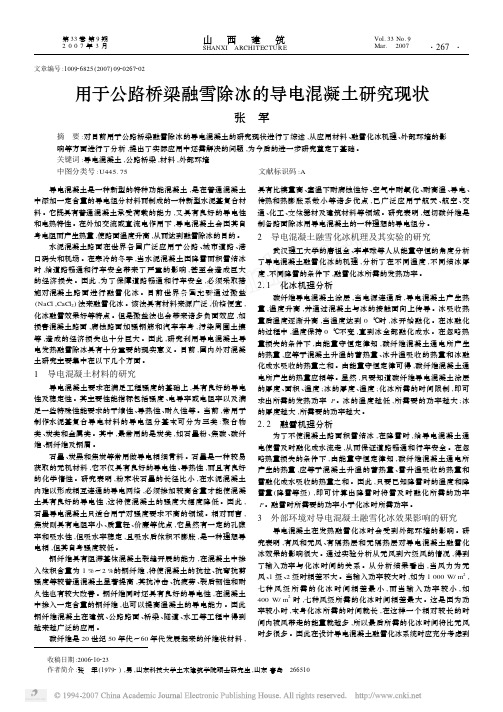

用于公路桥梁融雪除冰的导电混凝土研究现状收稿日期:2006210223作者简介:张　军(19792),男,山东科技大学土木建筑学院硕士研究生,山东青岛　266510张　军摘　要:对目前用于公路桥梁融雪除冰的导电混凝土的研究现状进行了综述,从应用材料、融雪化冰机理、外部环境的影响等方面进行了分析,提出了实际应用中还需解决的问题,为今后的进一步研究奠定了基础。

关键词:导电混凝土,公路桥梁,材料,外部环境中图分类号:U445.75文献标识码:A 导电混凝土是一种新型的特种功能混凝土,是在普通混凝土中添加一定含量的导电组分材料而制成的一种新型水泥基复合材料。

它既具有普通混凝土承受荷载的能力,又具有良好的导电性和电热特性。

在外加交流或直流电作用下,导电混凝土会因其自身电阻而产生热量,使路面温度升高,从而达到融雪除冰的目的。

水泥混凝土路面在世界各国广泛应用于公路、城市道路、港口码头和机场。

在寒冷的冬季,当水泥混凝土因降雪而积雪结冰时,给道路畅通和行车安全带来了严重的影响,甚至会造成巨大的经济损失。

因此,为了保障道路畅通和行车安全,必须采取措施对混凝土路面进行融雪化冰。

目前世界各国主要通过撒盐(NaCl ,CaCl 2)法来融雪化冰。

该法具有材料来源广泛,价格便宜,化冰融雪效果好等特点。

但是撒盐法也会带来诸多负面效应,如损害混凝土路面,腐蚀路面加强钢筋和汽车车身,污染周围土壤等,造成的经济损失也十分巨大。

因此,研究利用导电混凝土导电发热融雪除冰具有十分重要的现实意义。

目前,国内外对混凝土研究主要集中在以下几个方面。

1　导电混凝土材料的研究导电混凝土要求在满足工程强度的基础上,具有良好的导电性及稳定性。

其主要性能指标包括强度、电导率或电阻率以及满足一些特殊性能要求的干缩性、导热性、耐久性等。

当前,常用于制作水泥基复合导电材料的导电组分基本可分为三类:聚合物类、炭类和金属类。

其中,最常用的是炭类,如石墨粉、焦碳、碳纤维、钢纤维及钢屑。

导电混凝土融雪化冰机理分析
