有线电视终端信号强度标准

有线数字电视信号几项重要性能参数及测试数字电视已经走进了我们的生活。

不论从节目制作设备，还是节目信号的传输也已是数字化了，给我们提供大量清晰、高质量的数字电视节目。

有线数字电视系统包括编解码、复用和传输等多个环节，整个过程涉及的技术指标较多，其中的关键参数影响着数字信号质量和整个系统的稳定性，所以必须对重要的技术参数进行了解和相应的测试以保证信号的高质量播出。

这也对广大的技术人员提出了更高的要求。

在有线数字系统中，还要对TS码流性能参数和系统传输*参数作相应的了解。

一、3级错误分析依据TR101290测试标准将DVB/MPEG-2 TS流的测试错误指示分为3个等级。

第一级，是可正确解码所必须的几个参数:（1）传送码流同步丢失：连续检测到连续5个正常同步视为同步，连续检测到2个以上不正确同步则为同步丢失错误。

传输流失去同步，标志着传输过程中会有一部分数据丢失，直接影响解码后的画面的质量。

（2）同步字节错误：同步字节值不是0X47。

同步字节错误和同步丢失错误的区别在于同步字节错误传输数据仍是188或204包长，但同步字头的0X47被其他数字代替。

这表明传输的部分数据有错误，严重时会导致解码器解不出信号。

（3）PAT 错误：标识节目相关表PAT的PID 为0x0000，PAT错误包括标识PAT的PID没有至少0.5 s出现一次，或者PID为0x0000的包中无内容，或者PID为0x0000的包的包头中的加密控制段不为0。

PAT丢失或被加密，则解码器无法搜索到相应节目；PAT超时，解码器工作时间延长。

（4）连续计数错误：TS包头中的连续计数器是为了随着每个具有相同PID的TS包的增加而增加，为解码器确定正确的解码顺序。

TS包头连续计数不正确，表明当前传输流有丢包、包重叠、包顺序错现象，会导致解码器不能正确解码。

（5）PMT错误：节目映射表 PMT标识并指示了组成每路业务的流的位置，及每路业务的节目时钟参考（PCR）字段的位置。

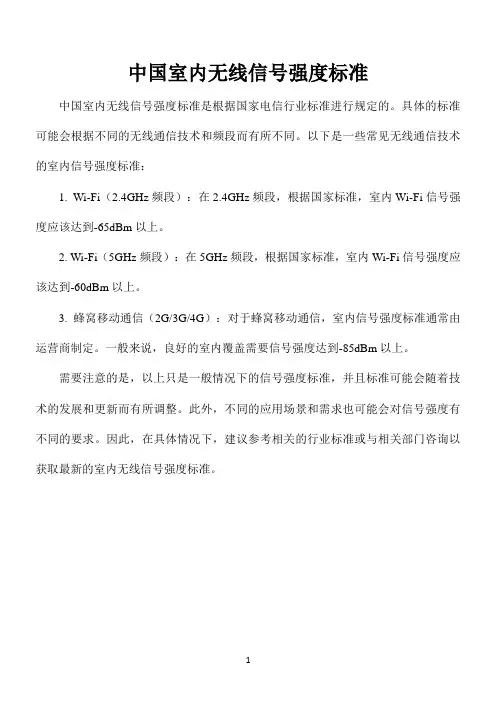

中国室内无线信号强度标准
中国室内无线信号强度标准是根据国家电信行业标准进行规定的。

具体的标准可能会根据不同的无线通信技术和频段而有所不同。

以下是一些常见无线通信技术的室内信号强度标准：
1. Wi-Fi（
2.4GHz频段）：在2.4GHz频段，根据国家标准，室内Wi-Fi信号强度应该达到-65dBm以上。

2. Wi-Fi（5GHz频段）：在5GHz频段，根据国家标准，室内Wi-Fi信号强度应该达到-60dBm以上。

3. 蜂窝移动通信（2G/3G/4G）：对于蜂窝移动通信，室内信号强度标准通常由运营商制定。

一般来说，良好的室内覆盖需要信号强度达到-85dBm以上。

需要注意的是，以上只是一般情况下的信号强度标准，并且标准可能会随着技术的发展和更新而有所调整。

此外，不同的应用场景和需求也可能会对信号强度有不同的要求。

因此，在具体情况下，建议参考相关的行业标准或与相关部门咨询以获取最新的室内无线信号强度标准。

1。

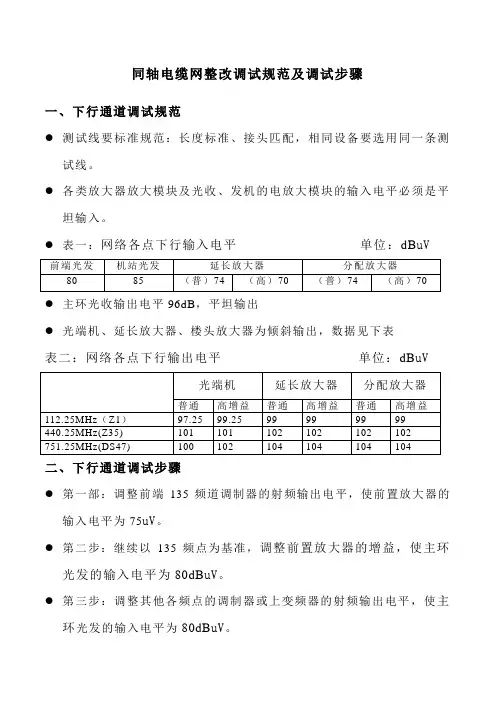

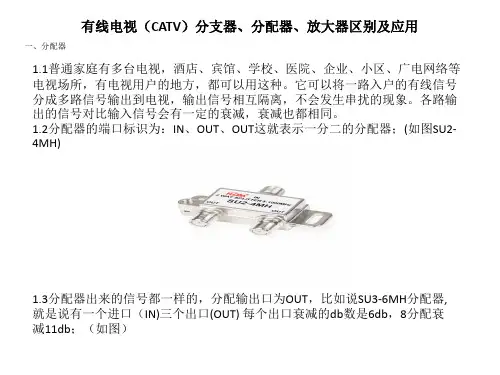

同轴电缆网整改调试规范及调试步骤一、下行通道调试规范●测试线要标准规范：长度标准、接头匹配，相同设备要选用同一条测试线。

●各类放大器放大模块及光收、发机的电放大模块的输入电平必须是平坦输入。

●表一：网络各点下行输入电平单位：dB uV●主环光收输出电平96dB，平坦输出●光端机、延长放大器、楼头放大器为倾斜输出，数据见下表表二：网络各点下行输出电平单位：dB uV二、下行通道调试步骤●第一部：调整前端135频道调制器的射频输出电平，使前置放大器的输入电平为75uV。

●第二步：继续以135频点为基准，调整前置放大器的增益，使主环光发的输入电平为80dB uV。

●第三步：调整其他各频点的调制器或上变频器的射频输出电平，使主环光发的输入电平为80dB uV。

●第四步：设置光发光调制度为5％，并置于自动位置。

●第五步：测量主环光发输出光功率，应是设备给定值。

否则光发有问题。

●第六步：测量主环光收输入光功率，应为－1dBm±1dB。

不符合则依次检查尾纤接头、光纤、分光器、法兰盘。

●第七步：调整各机站的下行光收输出电平为96 dB uV。

测量各频点电平，看其平坦度是否符合要求。

符合要求继续，不符合要求则排查。

只有光缆和光发、光收三个环节，先用替换法排查设备。

●第八步：调整前置放大器的增益，使基站星形光发输入电平为85dB uV。

●第九步：测量星行光发输入电平，设置主环光发调制度为5％，并置于自动位置。

●第十步：测量光端机输入光功率，应为－1dBm±1dB。

不在范围内则是有可能是光纤接头、尾纤、光缆、分光器造成的原因。

●第十一步：测量光端机输出电平应为100dB uV。

在以上环节正常的情况下，若光端机输出不符合要求，则是光端机问题。

●第十二步：延长放大器的调试。

由前向后进行，在保证上一级一切正常的情况下，才可对下级进行调试。

确认两个模块级间的均衡设置为6dB，根据图纸所标值，在输入端插入衰减器和均衡器，测量输出电平应为设计值。

数字电视信号强度测量(硬件)摘要数字电视是在模拟电视的基础上发展而来的，其优点是信号经过远距离传输和多次转接切换而没有失真的累积，抗干扰性能强，图像质量好,清晰度高。

随着我国广播电视技术的发展，数字电视正在逐步取代模拟电视，为了满足有线电视系统安装和调试的需要，提高用户的电视接收质量，对有线电视信号的电平测量和传输质量的分析提出了新的要求。

在数字电视广播中，通常需要测量传输信号的强度、误码、调制误差等指标，信号强度是电视信号的一个最基本的指标。

测量的方法是利用数字高频头将射频转换成中频，再使用专用芯片对中频进行处理，得到信号强度。

本论文着重研究了数字电视信号强度的测量，即研究数字电视信号传输过程中，为保证信号质量而进行的定量指标测量。

也涉及了一些数字电视系统的基本知识及今后的发展方向，简单的介绍了数字电视的基本概念，接着详细的描述了本题的设计原理及硬件的实现过程。

关键词：数字电视数字高频头机顶盒信号强度The Measurement of Digital Television SignalStrength (Hardware)ABSTRACTThe thesis mainly studies the measurement of digital television signal strength. The study is the quantitative measurement of digital television signal transmission in order to ensure transmission signal quality. It also deals with a number of basic knowledge of digital television system and the direction of development in the future, the simple introduction to the basic concepts of digital televisions, and then a detailed description of the design principles and hardware to achieve the process.Digital television is in analog TV and develops on the basis of its advantage is, long-distance transmission and multiple signals through transfer switch without distortion of accumulation, strong anti-jamming ability, good quality, high resolutionimage. Along with the development of Chinese radio and TV technology, digital TV is gradually replacing analog TV, in order to satisfy the cable TV system installation and debugging, improve the quality of the TV reception, users of cable TV signal transmission quality measurement and the level of analysis and put forward new requirements. In digital TV broadcasting, usually needs to measure the signal transmission intensity and error, error, modulation signal strength is one of the most basic television signals. The measurement method is to use digital radio frequency head will convert the special chip, using the frequency of intermediate frequency processing, the signal strength.Key Words: Digital Television Digital Tuner Set-top Box Signal Strength目录引言 (1)第一章数字电视的基本原理 (2)1.1数字电视的基本原理 (2)1.2数字电视的优点 (3)1.3数字电视的发展概况 (4)1.3.1数字电视在国外的发展 (4)1.3.2数字电视在我国的发展 (5)1.3.3数字电视未来的发展趋势 (5)1.4数字电视的相关技术 (6)1.4.1 数字电视的广播流程及实现方法 (6)1.4.2 数字电视机顶盒的工作原理及相关技术 (6)1.4.3 数字电视的信道编码 (8)1.4.4 数字电视的调制解调 (8)第二章数字电视信号的强度及其测量 (9)2.1数字电视信号的强度的定义、计算 (9)2.2数字电视的基本传输指标及测量 (9)2.3基本技术参数简介 (10)第三章硬件设计 (11)3.1系统框图 (11)3.2硬件的组成及说明 (11)3.2.1 衰减器 (11)3.2.2 数字高频头 (11)3.2.3 中频处理 (12)3.2.4 峰值检波 (12)3.2.5 V/F变换 (12)3.2.6 单片机 (12)3.2.7 I2C总线 (13)3.2.8 存储器93C86﹝E2PROM﹞ (13)3.2.9 显示芯片（MB90092） (13)3.3相关单元电路的设计 (14)3.3.1 衰减电路的设计 (14)3.3.2 数字高频头的设计 (14)3.3.3中频电路 (15)3.3.4 峰值检波器 (16)3.3.5 V/F转换器 (16)3.3.6存储器93C86﹝E2PROM﹞ (17)3.3.7视频字符叠加芯片MB90092 (18)3.3.8 键盘输入电路 (22)3.4显示电路 (23)3.4.1 89S52 (23)3.4.2 稳压电源 (24)总结 (26)参考文献 (27)致谢 (28)引言近年来，随着我国广播电视技术进步，有线电视系统（CATV）得到迅速的发展，正在从模拟电视向数字电视过渡, 数字有线电视的开通,使得交互式电视广播技术得以发展。

有线电视系统技术标准一览表（国标、部标）输和贮存等。

6GB/T11318.3-1996电视和声音信号的电缆分配系统设备与部件第3部分：电视调制器通用规范规定了5MHz～1750MHz电视和声音信号的电缆分配系统中电视调制器的产品分类、要求、试验方法、检验规则及标志、包装、运输和贮存等。

适用于5MHz～1750MHz电视和声音信号的电缆分配系统的电视调制器。

7GB/T11318.4-1996电视和声音信号的电缆分配系统设备与部件第4部分：频道处理器通用规范规定了5MHz～1750MHz电视和声音信号的电缆分配系统中外差式频道处理器的要求、试验方法、检验规则及标志、包装、运输和贮存等。

适用于5MHz～1750MHz电视和声音信号的电缆分配邻频系统的频道处理器。

8GB/T11318.6-1996电视和声音信号的电缆分配系统设备与部件第6部分：混合器通用规范规定了5MHz～1750MHz电视和声音信号的电缆分配系统中混合器的产品分类、要求、试验方法、检验规则及标志、包装、运输和贮存等。

适用于5MHz～1750MHz电视和声音信号的电缆分配系统中的混合器。

9GB/T11318.7-1996电视和声音信号的电缆分配系统设备与部件第7部分：放大器通用规范规定了5MHz～1750MHz电视和声音信号的电缆分配系统中宽带放大器、宽带型天线放大器、频道型天线放大器和频道放大器的要求、适用于5MHz～1750MHz电视和声音信号的电缆分配系统中的宽带放大器、宽带型天线放大器、频道型天线放大器和频试验方法、检验规则及标志、包装、运输和贮存等。

道放大器。

10GB/T11318.8-1996电视和声音信号的电缆分配系统设备与部件第8部分：干线放大器通用规范规定了5MHz～1750MHz电视和声音信号的电缆分配系统中干线放大器的产品分类、要求、试验方法、检验规则及标志、包装、运输和贮存等。

适用于5MHz～1750MHz电视和声音信号的电缆分配系统的干线放大器。

中国的数字电视标准数字电视是指利用数字技术传送电视信号，实现高清晰度、多频道、互动性和移动性等功能的电视服务。

而中国的数字电视标准则是指在数字电视技术领域中，中国国家标准化管理委员会所制定的相关标准。

中国的数字电视标准主要包括地面数字电视、有线数字电视和卫星数字电视三种类型，这些标准在数字电视技术的发展和应用中起着至关重要的作用。

首先，地面数字电视标准是指利用地面传播技术进行数字电视信号传输的标准。

中国的地面数字电视标准采用的是GB 20600-2006《地面数字电视广播技术规范》，该标准规定了地面数字电视的信号传输、编解码、调制解调、多路复用等技术规范，为地面数字电视的发展提供了技术支持和规范指导。

其次，有线数字电视标准是指利用有线传输网络进行数字电视信号传输的标准。

中国的有线数字电视标准采用的是GB/T 20090.1-2006《有线数字电视系统第1部分，总则》，该标准规定了有线数字电视系统的总体要求、信号传输、接口规范、安全性等内容，为有线数字电视的建设和运营提供了技术标准和指导。

最后，卫星数字电视标准是指利用卫星传输技术进行数字电视信号传输的标准。

中国的卫星数字电视标准采用的是GB/T 20090.2-2006《有线数字电视系统第2部分，卫星数字电视系统》，该标准规定了卫星数字电视系统的技术要求、信号接收、天线安装、信号解码等内容，为卫星数字电视的应用和推广提供了技术支持和规范指导。

总的来说，中国的数字电视标准在地面数字电视、有线数字电视和卫星数字电视三个方面都有着详细的技术规范和要求，这些标准的制定和实施为中国数字电视技术的发展和应用提供了有力的支持。

随着数字电视技术的不断创新和发展，中国的数字电视标准也在不断完善和更新，以适应数字电视行业的发展需求，推动数字电视技术的进步和应用。

综上所述，中国的数字电视标准在地面、有线和卫星数字电视领域都有着相应的技术标准和规范，这些标准的制定对于数字电视技术的发展和应用具有重要意义。

有线电视系统的技术指标根据《有线电视广播系统技术规范》GY/T106-1999的规范要求，下行网络传输的主要技术指标为：9.5、主设备的选择及原则由于卫星电视、开路电视信号接收系统使用的设备必须是音像管理处的指定产品。

所以，对该系统设备的选择严格按有关的规定，通过选择一下产品，能使天山国际酒店的卫星接收信号各项指标都符合国家和当地有关标准。

有线电视的接入根据当地规定。

以下为主设备的概述及特点工程型数字卫星电视接收机 MW-DSR 2021MW-DSR 2021数字卫星接收机采用强大的DVB专用处理芯片STi5518DVC 。

内置中频处理方式的邻频调制器构成卫星接收调制一体机。

主要技术指标均符合DVB-S/MPEG-2标准和广电总局颁布的《数字卫星接收机（IRD）暂行技术要求》。

该机具有高灵敏度的信号接收功能，具有超清晰数字画面及高保真数码立体声输出，操作简单方便。

特点☆SCPC/MCPC全兼容☆可接收所有不加密卫星数字电视/音频节目☆C/ku波段全兼容☆支持双本振LNB☆断电记忆及自动恢复☆信号强度、质量指示☆高可靠开关电源☆NTST/PAL制自动识别☆电子节目指南☆多频道编辑功能☆用户可以编辑各种卫星和转发器信息☆自动搜索新增加的卫星转发器☆开机播放定制系统☆具有图文功能可接收图文信息☆左右声道、立体声伴音☆RS-232接口，软件可升级☆超低门限☆AV输出☆可选调制输出☆全功能红外遥控☆OSD级联菜单设置MW-MOD -9621 专业级固定频道邻频调制器概述：MW-MOD-9621调制器用于有线电视前端,将基带音视频信号调制成射频信号。

允许输入0.7~1.4V视频信号源信号，在正常频偏条件下，通过外部的连续调节可以输入0.775V±10dB的音频信号。

该产品中频采用声表滤波器处理，有效地保证了残留边带特性，使之适用于邻频传输系统;采用频率合成技术，频率稳定度高;采用无源、高选择性单频道滤波器，有效地保证了调制器良好的寄生输出抑制性能。
