SPI协议串行外设接口协议的解析SPI(Serial Peripheral Interface)协议是一种串行外设接口协议,常用于在微控制器和外部设备之间进行数据通信。
本文将对SPI协议的基本原理、通信格式以及常见应用进行解析。

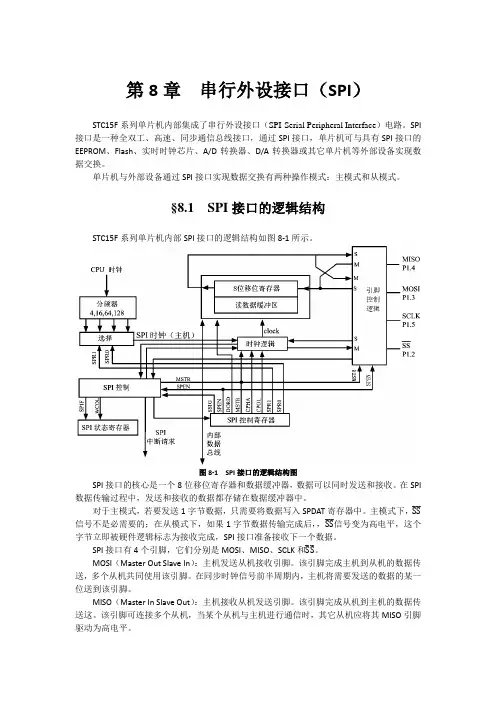

一、SPI协议概述SPI协议是一种同步的全双工通信协议,其核心思想是通过使用四根线(片选信号、时钟、输入数据、输出数据)来实现设备之间的通信。
SPI可以同时支持单主机和多从机的通信方式,能够实现高速数据传输,并且相对简单易用。
二、SPI工作原理SPI工作在主-从模式下,一个主设备可以与一个或多个从设备进行通信。
SPI协议中的主设备控制时钟信号,指示数据传输的开始和结束,从设备根据时钟信号来读取或写入数据。
SPI通信时,主设备通过选择片选信号来选择要与其通信的从设备。
三、SPI通信格式1. 时钟极性(CPOL)和相位(CPHA):SPI通信协议的时钟极性和相位可以根据设备的要求进行设置,以适应不同设备的通信模式。
CPOL定义了在空闲状态下(时钟未激活)时钟信号的电平,高电平或低电平;CPHA定义了数据采样的时机,以时钟的上升沿还是下降沿为准。
2. 数据位顺序:SPI通信中数据传输的位顺序可以是LSB(Least Significant Bit,最低有效位)或MSB(Most Significant Bit,最高有效位)。
3. 传输速度:SPI通信的速度由主设备的时钟频率控制,可以根据从设备的要求和系统的稳定性来进行设置。
四、SPI应用场景SPI协议广泛应用于各种外设和传感器之间的通信,以下是几个常见的应用场景:1. 存储器芯片:SPI协议被广泛应用于存储器芯片(如Flash和EEPROM)和微控制器之间的通信,实现数据的读写操作。
2. 显示模块:很多液晶屏和OLED显示模块都采用SPI协议与主控制器进行通信,传输图像数据和命令。
3. 传感器:许多传感器(如温度传感器、加速度传感器等)通过SPI协议与控制器进行数据传输,实现实时数据采集和处理。
SPI协议串行外设接口协议的特点与使用SPI(Serial Peripheral Interface)协议是一种串行外设接口协议,广泛应用于数字通信、嵌入式系统和电子设备等领域。
本文将重点介绍SPI协议的特点和使用方法。
一、SPI协议的特点SPI协议具有以下几个特点:1. 高速全双工传输:SPI协议支持全双工通信,主设备和从设备可以同时进行收发数据,提供了高效的数据传输能力。
2. 多设备串联:SPI协议支持多个从设备与一个主设备之间的串联连接。
每个从设备都有一个片选信号,主设备通过控制片选信号来选择与之通信的从设备,从而支持与多个从设备的通信。
3. 硬件实现简单:SPI协议的实现只需要少量的硬件资源,常用的器件如微控制器、存储器、传感器等晶片都具备SPI接口,这使得SPI 协议应用非常广泛。
4. 高灵活性的传输模式:SPI协议支持多种传输模式,可以通过调整时钟极性(CPOL)和时钟相位(CPHA)来配置传输模式。
这使得SPI协议可以适应不同的连接设备和通信要求。
5. 简单可靠的通信协议:SPI协议的通信方式相对简单,在时序控制方面具有可靠性和稳定性,能够保证数据的可靠传输。
二、SPI协议的使用方法在使用SPI协议时,需要注意以下几个步骤:1. 确定SPI主从模式:在SPI通信中,需要确定主设备和从设备的角色。
主设备负责发起通信,并控制片选信号选择与之通信的从设备;从设备则根据主设备的指令响应数据。
2. 配置时钟频率和传输模式:根据从设备的要求或通信距离,可以设置合适的时钟频率和传输模式。
时钟频率决定了SPI通信的速度,而传输模式则决定了数据采样和发送的时机。
3. 设置数据格式:SPI协议支持多种数据格式,包括位数、数据字节序等。
根据具体设备的要求,设置合适的数据格式以确保正确的数据传输。
4. 控制片选信号:SPI协议通过片选信号来选择与之通信的从设备。
在通信过程中,主设备通过控制片选信号来选择某个从设备进行通信,其他从设备则保持不选中状态。
串行外设接口应用举例
;用户寄存器定义
SPI_DA TA .usect ".data0",1 ;临时数据寄存器
SPI_FLAG .usect ".data0",1 ;SPI 标志位
SPI_CON .usect ".data0",1 ;MAX5121的控制字DP_USER .set 5 ;用户寄存器存放页指针;MAX5121 的控制字宏定义
DACOUT .set 4000h ;C2C1C0=010 UPINREG .set 2000h ;C2C1C0=001 UPDACREG .set 6000h ;C2C1C0=011 SHUTDAC .set 0A00h ;C2C1C0=101
;(1)主程序
.include "F2407REGS.H"
.def _c_int0
.text
_c_int0
CALL SYSINIT ;调系统初始化程序
CALL SPI_INIT ;调SPI初始化程序LOOP:CALL SPI_SEND ;调输出三角波程序NOP
W AIT:LDP #DP_USER
SPLK #00H,SPI_FLAG ;清标志
SPLK #00H,SPI_DA TA ;重置初值
B LOOP
;(2)系统初始化程序
SYSINIT:
SETC INTM
CLRC SXM
CLRC OVM
CLRC CNF
LDP #0E0H
SPLK #81FEH,SCSR1 ;4倍频CLKIN=6 M,CLKOUT=24 M
SPLK #0E8h,WDCR ;关看门狗
LDP #0
SPLK #0001h,IMR ;使能中断1
SPLK #0FFFFh,IFR ;清中断标志
RET
;(3)SPI初始化程序
SPI_INIT:
LDP #DP_PF2
LACL MCRB
OR #00014H ;配置SPISIMO和SPICLK引脚为特殊功能方式
SACL MCRB
LACL MCRC
AND #0FFFEH ;配置IOPE0为一般的I/O口功能
SACL MCRC ;CS=IOPE0
LDP #DP_PF1
SPLK #004FH,SPICCR ;配置SPI寄存器允许初始化,16位数据输出
SPLK #0006H,SPICTL ;主机方式,时钟方式为无延时的下降沿
SPLK #0002H,SPIBRR ;SPI波特率为6 MHz
SPLK #00CFh,SPICCR ;初始化结束,并关闭初始化使能位
LDP #DP_USER
SPLK #00H,SPI_DA TA ;置发送数据初值
SPLK #00H,SPI_FLAG ;SPI_FLAG=0000H,执行三角波上
;SPI_FLAG=0001H,执行三角波下降SPLK #DACOUT,SPI_CON ;送MAX5121的控制字
RET
;(4)输出三角波程序
SPI_SEND:
SPI_TX:LDP #DP_PF2
LACL PEDA TDIR
OR #0100H ;IOPE0 脚为输出方式
AND #0FFFEH ;CS= IOPE0=0
SACL PEDA TDIR
NOP
NOP
LDP #DP_USER
LACC SPI_DA TA
AND #01FFEH ;S0=0
OR SPI_CON
SACL SPI_DA TA ;规格化发送的数据
LDP #DP_PF1
SACL SPITXBUF ;数据写入到SPI发送缓冲区XMIT_RDY:BIT SPISTS,BIT6 ;等待数据
BCND XMIT_RDY,NTC ;发送完
NOP
NOP
NOP
LDP #DP_PF2
LACL PEDA TDIR
OR #0101H ;CS=IOPE0=1
SACL PEDA TDIR ;锁存数据
LDP #DP_USER
BIT SPI_FLAG,BIT0
BCND SPI_FALL,TC
LDP #DP_USER ;三角波上升段程序
LACC SPI_DA TA
AND #01FFEH
ADD #02H ;递增
SACL SPI_DA TA
SUB #01FFEH
BCND SPI_FALL,EQ
B SPI_TX
SPI_FALL:LDP #DP_USER ;三角波下降段程序
SPLK #01,SPI_FLAG
LACC SPI_DA TA
AND #01FFEH
SUB #02H ;递减
SACL SPI_DA TA
BCND SPI_RET,EQ
B SPI_TX
SPI_RET:RET。
