数控铣技能考核试题(学生组)

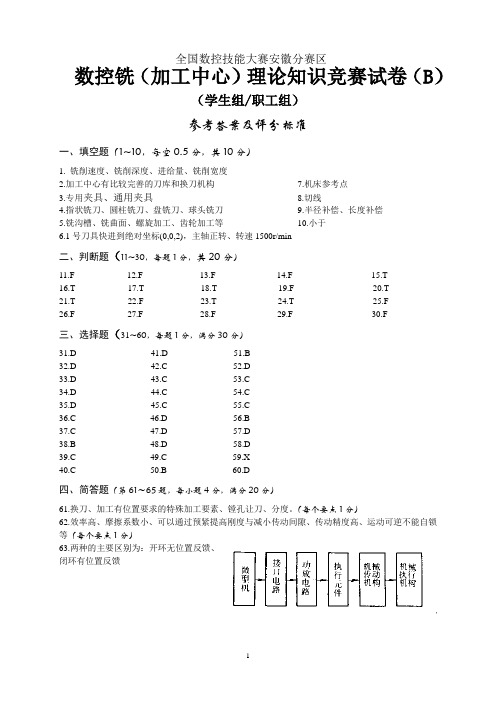

全国数控技能大赛安徽分赛区数控铣（加工中心）理论知识竞赛试卷（B）（学生组/职工组）参考答案及评分标准一、填空题（1~10，每空0.5分，共10分）1. 铣削速度、铣削深度、进给量、铣削宽度2.加工中心有比较完善的刀库和换刀机构7.机床参考点3.专用夹具、通用夹具8.切线4.指状铣刀、圆柱铣刀、盘铣刀、球头铣刀9.半径补偿、长度补偿5.铣沟槽、铣曲面、螺旋加工、齿轮加工等10.小于6.1号刀具快进到绝对坐标(0,0,2)，主轴正转、转速1500r/min二、判断题（11~30，每题1分，共20分）11.F 12.F 13.F 14.F 15.T16.T 17.T 18.T 19.F 20.T21.T 22.F 23.T 24.T 25.F26.F 27.F 28.F 29.F 30.F三、选择题（31~60，每题1分，满分30分）31.D 41.D 51.B32.D 42.C 52.D33.D 43.C 53.C34.D 44.C 54.C35.D 45.C 55.C36.C 46.D 56.B37.C 47.D 57.D38.B 48.D 58.D39.C 49.C 59.X40.C 50.B 60.D四、简答题（第61～65题，每小题4分，满分20分）61.换刀、加工有位置要求的特殊加工要素、镗孔让刀、分度。

（每个要点1分）62.效率高、摩擦系数小、可以通过预紧提高刚度与减小传动间隙、传动精度高、运动可逆不能自锁等（每个要点1分）63.两种的主要区别为：开环无位置反馈、闭环有位置反馈64.如：手摇脉冲发生器故障、CRT无显示、电源故障、机床无动作、不能正常返回参考点、垂直轴失控、RS232口异常、机床参数设置异常等。

（每个要点0.5分）65.保持环境清洁、电池更换、空气过滤器清扫、伺服电机保养、电器柜除尘、冷却装置清扫、机械部件润滑等（每个要点1分）五、编程计算题（满分20分）66.1）选择合理刀具的名称、规格；（2分）2）选择合理的粗、精加工切削用量；（1.5分）3）选择合理的加工路线；（2.5分）4）计算相关节点坐标（4分），确定工件坐标系（1分），起刀点（0.5分）、换刀点（0.5分）。

可编辑修改精选全文完整版《数控铣技能训练》考试试卷专业班级：学号：姓名：一、填空（每空一分，共25分）1、G00的指令移动速度值是指定。

2、数控机床加工中遇到问题想停机应先停止。

3、为保障人身安全，在正常情况下，电气设备的安全电压规定为。

4、圆弧插补用半径编程时，当圆弧所对应的圆心角大于180º时R为。

5、一个完整的程序由、、三部分组成。

6、作为主程序结束标记的M代码有和。

7、主轴正转用指令表示，主轴反转用指令表示，主轴停止用指令表示。

8、平面选择指令可分别用G代码G17、G18、G19来表示，其中G17表示选择平面，G18表示选择平面，G19选择平面。

9、快速定位指令为，直线插补指令为，G02表示，G03表示。

10、在fanuc系统中刀具半径左补偿指令是，刀具半径右补偿指令是，刀具半径补偿功能取消指令是。

11、请写出常用的三种不同的数控系统，，，。

二、单项选择题（每题1分，共20分)1、下列批量的工件，( )的零件最适用于在加工中心等数控机床上加工。

A. 多品种、小批量B. 中小批量C. 大批量工件D. 批量不限2、程序编制中首件试切的作用是 ( )A. 检验零件图样的正确性 B．检验零件工艺方案的正确性 C．检验程序单或控制介质的正确性，并检验是否满足加工精度要求 D．仅检验数控穿孔带的正确3、数控机床使用的刀具必须具有较高强度和耐用度，铣削加工的刀具中，最能体现这两种特性的刀具材料是 ( )A．硬质合金 B．高速钢 C．工具钢 D．陶瓷刀片4、运行G02 X20 Y20 R-10 F100程序时，刀具路径可能是（）。

A 整圆B 夹角〈=180°的圆弧C 180°〈夹角〈360°的圆弧D 夹角〈=90°的圆弧5、辅助功能中与主轴有关的M指令是（）。

A．M06 B. M09 C.M08 D.M056、用fanuc系统的指令编程，程序段G02 X20 Y0 I-20 J0中的G02 、 I 、 J 分别表示 ( )A、顺时针插补，圆心相对起点的位置B、逆时针插补，圆心的绝对位置C、顺时针插补，圆心相对的终点的位置D、逆时针插补，起点相对圆心的位置7、根据ISO标准，数控机床在编程时采用 ( )规则。

《数控铣技能训练》考试试卷专业班级：学号：姓名：题号一二三四五六总分分数一、填空（每空一分，共25分）1、G00的指令移动速度值是指定。

2、数控机床加工中遇到问题想停机应先停止。

3、为保障人身安全，在正常情况下，电气设备的安全电压规定为。

4、圆弧插补用半径编程时，当圆弧所对应的圆心角大于180º时R为。

5、一个完整的程序由、、三部分组成。

6、作为主程序结束标记的M代码有和。

7、主轴正转用指令表示，主轴反转用指令表示，主轴停止用指令表示。

8、平面选择指令可分别用G代码G17、G18、G19来表示，其中G17表示选择平面，G18表示选择平面，G19选择平面。

9、快速定位指令为，直线插补指令为，G02表示，G03表示。

10、在fanuc系统中刀具半径左补偿指令是，刀具半径右补偿指令是，刀具半径补偿功能取消指令是。

11、请写出常用的三种不同的数控系统，，，。

二、单项选择题（每题1分，共20分)1、下列批量的工件，( )的零件最适用于在加工中心等数控机床上加工。

A. 多品种、小批量B. 中小批量C. 大批量工件D. 批量不限2、程序编制中首件试切的作用是 ( )A. 检验零件图样的正确性 B．检验零件工艺方案的正确性 C．检验程序单或控制介质的正确性，并检验是否满足加工精度要求 D．仅检验数控穿孔带的正确3、数控机床使用的刀具必须具有较高强度和耐用度，铣削加工的刀具中，最能体现这两种特性的刀具材料是 ( )A．硬质合金 B．高速钢 C．工具钢 D．陶瓷刀片4、运行G02 X20 Y20 R-10 F100程序时，刀具路径可能是（）。

A 整圆B 夹角〈=180°的圆弧C 180°〈夹角〈360°的圆弧D 夹角〈=90°的圆弧5、辅助功能中与主轴有关的M指令是（）。

A．M06 B. M09 C.M08 D.M056、用fanuc系统的指令编程，程序段G02 X20 Y0 I-20 J0中的G02 、 I 、 J 分别表示 ( )A、顺时针插补，圆心相对起点的位置B、逆时针插补，圆心的绝对位置C、顺时针插补，圆心相对的终点的位置D、逆时针插补，起点相对圆心的位置7、根据ISO标准，数控机床在编程时采用 ( )规则。

………考………生………答………题………不………准………超………过……此……线第一届全国数控技能大赛（桂林赛区）数控铣/加工中心软件应用竞赛考试题(学生组)注意事项1．请选手在试卷的标封处填写您的工作单位、姓名和准考证号2．选手须在每题小格内声明所使用的CAD/CAM系统（模块）名称和版本号3．上机做题前须先在本机的硬盘D上以准考证号为名建立自己文件夹并注意随时保存文件4．竞赛结束前须在指定地址备份所有上机结果5．考试时间为120分钟一．根据图示尺寸，完成零件的三维曲面或实体造型（建模），并以准考证号加ma为文件名，保存为所用CAD/CAM系统的造型文件。

（本题满分5分）………考………生………答………题………不………准………超………过……此……线二. 已知毛坯尺寸为350mmX300mmX140mm,底面（基准面）已经精加工，请生成零件的加工造型，参考生成零件的造型完成其粗精加工轨迹，填写空缺的加工参数表并将完成的造型和加工轨迹，以准考证号加mb为文件名保存为.mxe格式文件。

（本题满分5分）………考………生………答………题………不………准………超………过……此……线三．按下列某塑胶瓶电极图形尺寸编制CAM加工程序，已知毛坯零件尺寸为140X75X25,材质为LY12，待加工零件的通用格式的造型数据文件位置在D：\瓶电极.igs 。

要求：（1）合理安排加工工艺路线和建立加工坐标系；（2）编制完整的CAM加工程序，后置处理格式按FAUNC-0i或西门子840D系统要求生成，NC程序存放至机房主机服务器D:\xxxxxx （xxxxxx 为准考证号码）中，不按指定地址存放者得0分。

（3）调用(2)生成的NC程序完成零件的仿真加工，所有尺寸公差按±0.01计，表面粗糙度上限Ra3.2。

将最后仿真结果放至机房主机服务器D:\xxxxxx （xxxxxx为准考证号码）中。

（本题满分5分）。

第二届全国数控技能大赛数控铣（加工中心）理论知识竞赛样题(学生组/职工组/教师组)天津轻工职业技术学院一、单项选择题（请将正确答案的字母代号填在题后的括号中，每题1分，共40分，多选错选不得分。

）1. 职业道德对企业起到( c )的作用。

A、决定经济效益B、促进决策科学化C、增强竞争力D、树立员工守业意识2. 正确阐述职业道德与人的事业的关系的选项是( D )。

A、没有职业道德的人不会获得成功B、要取得事业的成功，前提条件是要有职业道德C、事业成功的人往往并不需要较高的职业道德D、职业道德是人获得事业成功的重要条件3. ( C )不属于压入硬度试验法。

A、布氏硬度B、洛氏硬度C、莫氏硬度D、维氏硬度4. 加工中心执行顺序控制动作和控制加工过程的中心是( C )。

A、基础部件B、主轴部件C、数控系统D、ATC5. 提高机床动刚度的有效措施是( D )。

A、增大摩擦或增加切削液B、减少切削液或增大偏斜度C、减少偏斜度D、增大阻尼6. 加工中心进给系统的驱动方式主要有( B )和液压伺服进给系统。

A、气压服进给系统B、电气伺服进给系统C、气动伺服进给系统D、液压电气联合式7. 逐点比较法圆弧插补的判别式函数为( C )。

A、F= Xi- XeB、F= Ye+YiC、F=Xi2+Yi2-R2D、F= Xe- Yi8. 为了使机床达到热平衡状态必须使机床运转( A )。

A、15min以上B、8minC、2minD、6min9. 基准不重合误差由前后(?C?)不同而引起。

A、设计基准B、环境温度C、工序基准D、形位误差10. 刀具磨损的最常见形式是( A )。

A、磨料磨损B、扩散磨损C、氧化磨损D、热电磨损11. 影响刀具扩散磨损扩散速度的最主要原因是切削( D )。

A、方向B、速度C、力D、温度12. 刀具进入正常磨损阶段后磨损速度( B ) 。

A、上升B、下降C、不变D、突增13. 已知直线经过（x1，y1）点，斜率为k(k≠0)，则直线方程为( A )。

数控铣考试题1. 考试内容简介数控铣考试旨在考察学生对数控铣床的操作技能、编程能力以及对相关知识的理解程度。

考试题分为三个部分，分别是选择题、编程题和应用题。

以下将详细介绍每个部分的内容。

2. 选择题选择题部分共包含30道题目，每道题目只有一个正确答案，请在答题卡上选择正确答案的序号。

本部分的题目主要涉及以下方面的知识：2.1 数控系统概述- 数控系统的基本组成和工作原理- 数控系统中常用的代号系统- 数控系统的常见故障和排除方法2.2 数控编程基础- G代码和M代码的基本含义和使用方法- 坐标系及其表示方法- 绝对编程和增量编程的区别2.3 刀具和刀具路径- 刀具种类和选择- 不同刀具路径的特点和应用场景- 刀具半径补偿的原理和使用方法3. 编程题编程题部分共包含5道题目，请在答题纸上按照要求编写G代码和M代码。

每道题目都有明确的零件图纸和加工要求，请根据要求选择合适的刀具路径和补偿方式进行编程。

编程题的难度逐渐增加，覆盖了以下内容：3.1 G代码和M代码的使用- 常用的G代码和M代码- 各代码的功能和使用场景3.2 简单零件的编程- 针对简单形状的零件进行直线插补和圆弧插补编程- 注意刀具半径补偿和坐标系的选择3.3 复杂零件的编程- 针对复杂形状的零件进行多个刀具的编程- 考察原点的选择和坐标系的变换4. 应用题应用题部分共包含2道题目，旨在考察学生对数控铣床的实际操作和问题解决能力。

每个题目都有详细的工件图纸和工艺要求，请根据要求进行加工操作，并回答相关问题。

4.1 工件加工- 根据提供的工件图纸和工艺要求，选择合适的刀具路径和编程方式进行加工- 注意保证工件的几何尺寸和表面质量要求4.2 故障排除- 在加工过程中，如果出现异常情况或故障，请根据实际情况进行排查和处理- 回答可能出现的问题，并提供解决方案5. 总结数控铣考试题共包含选择题、编程题和应用题三个部分，全面考察学生在数控铣床操作和编程方面的综合能力。

B、借鉴他人现成技术、经验获得超额利润C、减少生产成本D、同恪守产品信用的生产者联合起来，优胜略汰5 .政治方面的强制力量，如国家的权力、人民代表大会的权力、企业法人的权力属于（）的范畴。

A、职业义务B、职业权力C、职业责任D、职业纪律6 .纯铝.纯铜材料的切削特点不包括（）。

A、切削力较小B、尺寸精度容易控制C、热导率高D、易粘刀7 .在加工阶段划分中，保证各主要表面达到图样所规定的技术要求的是（）oA、精加工阶段B、光整加工阶段C、粗加工阶段D、半精加工阶段8 .R在GO2.G03中代表着圆弧半径，在固定循环中代表着（）。

A、中心位置B、平面位置C^起点位置D、圆弧半径9 .在编程中可用R来表示圆弧，还可用（）来运行圆弧。

20〜20学年第学期考试试题（卷）课程名称：数控铳工实训课程代码：适用专业：数控技术考试方式：一、选择题（每小题1分，共10分）I.职业道德的实质内容是（）。

A、改善个人生活B、增加社会的财富C、树立全新的社会主义劳动态度D、增强竞争意识2.定期维护以操作工人为主，由维修工人辅导，按计划对设备进行，定期维护又称为（）。

A、日保B、月保C、二保D、一保3.工艺卡是以（）为单位详细说明整个工艺过程的工艺文件。

A、工步B、工装C、工序D、工艺4.面对市场竞争引起企业的破产.兼并和联合，（）才能使企业经济效益持续发展。

A、追求企业利益最大化各国人民应该乘持“天下一家”理念，共同推动构建人类命运共同体。

三、编程题（每题40分，共80分）1、如图1编写零件加工程序（40分）IOOA、S,TB、H,I,KC、J,K,1D、I,J,K10.较孔的余量一般取()。

A、0.1-0.3B、0.3-0.5C、0.01-0.05D、0.1~0.5二、判断题(正确的打J,错误的打X,每题1分，共10分)1 .()数控机床不适用于复杂、高精、多种批量尤其是单件小批量的机械零件的加Io2 .()数控加工中，程序调试的目的:一是检查所编程序是否正确，再就是把编程零点，加工零点和机床零点相统一。

全国数控紧缺人才培养工程协作会常州轻工职业技术学院第二届全国数控技能大赛数控铣工/加工中心理论知识竞赛题（学生组高职小组）注意事项1.请在试卷的标封处填写您代表的单位、姓名和准考证号2.请仔细阅读题目，按要求答题；保持卷面整洁，不要在标封区内填写无关内容3.考试时间为120分钟题号一二三四总分审核人分数得分评分人一、单项选择题（请将正确答案的字母代号填在题后的括号中，每题1分，共30分，多选、错选不得分。

）1.根据图1-1的主、俯视图，正确的左视图是()。

2．数控机床精度检验主要包括机床的（）精度检验、定位精度和切削精度检验。

（A ）几何（B ）综合（C ）动态（D ）以上都不是3．刀具补偿参数存储在（）中。

（A）ROM（B）RAM（C）CPU（D）以上都是4.Ф30H7/p6的孔轴配合，此配合为（）。

（A）间隙配合（B）过渡配合（C）过盈配合（D）以上都不是5.广泛应用于干铣削的刀具为（）。

（A）陶瓷刀具（B）涂层刀具（C）PCD 刀具（D）以上都是6．零件如图所示，以底面N 为基准镗削零件上的O 孔。

孔的设计基准是M 面，设计尺寸为（100±0.15）mm 。

那么尺寸L1及其公差应该为（）。

（A）L1=30005.0—＋（B）L1=30015.0—＋（C）L1=30025.01.0＋—（D）L1=30025.02.0＋—14．圆弧与圆弧的交点称为（）。

（A）基点（B）节点（C）拟合点（D）以上都是15．加工中心选用油温控制装置是为了控制（）温度。

（A）导轨（B）主轴（C）伺服电机（D）工作台16．应用于闭环数控系统的位置检测元件是（）。

（A）旋转变压器（B）编码器（C）光栅（D）测速发电机17．不仅适用于加工各种铸铁和不同钢料，也适用于加工有色金属和非有色金属材料的刀具材料是（）。

（A）高速钢（B）硬质合金（C）陶瓷（D）聚晶金刚石和立方氮化硼18．精镗的平均经济精度为（）。

（A）IT5（B）IT7（C）IT9（D）IT1119．安排在半精加工后，精加工前的热处理是（）。

第一届全国数控技能大赛江苏赛区数控铣（加工中心）理论知识竞赛题(学生组/职工组)注意事项1.请在试卷的标封处填写您的工作单位、姓名和准考证号2.请仔细阅读题目，按要求答题；保持卷面整洁，不要在标封区内填写无关内容3.考试时间为120分钟1分，共40分，多选错选不得分。

）1. 对于数控机床最具机床精度特征的一项指标是（）。

A) 机床的运动精度B) 机床的传动精度C) 机床的定位精度D) 机床的几何精度2. 数控机床的旋转轴之一A轴是绕（）直线轴旋转的轴。

A) X轴B) Y轴C) Z轴D) W轴3. 数控机床进给系统采用齿轮传动副时，应该有消隙措施，其消除的是（）。

A) 齿轮轴向间隙B) 齿顶间隙C) 尺测间隙D) 齿根间隙4. 铣螺旋槽时，必须使工件作等速转动的同时，再作( )移动。

A) 匀速直线B) 变速直线C) 匀速曲线D)变速曲线5. 根据控制运动方式的不同，机床数控系统可分为（）。

A）开环控制系统、闭环控制系统、和半闭环控制系统B）点位控制系统和连续控制系统C）多功能数控系统和经济幸数控系统D）NC系统和CNC系统6. FMS是指( )。

A) 柔性制造系统B) 柔性制造单元C) 计算机集成制造系统D) 加工中心7. 加工圆弧时，若两轴的系统增益相同，进给速度v ＝常数，单由于刀具实际位置对指令位置有跟随误差，则会产生圆弧半径误差△R，其误差关系式为（）。

A) △R ＝v/2RK B) △R ＝v/2RK2C) △R ＝v2/2RK D) △R ＝v2/2RK28. 直线感应同步器类型有：( )。

A) 标准型、窄型、带型和长型B) 标准型、窄型、带型和三重型C) 非标准型、窄型、带型和宽型D) 非标准型、窄型、带型和三重型9. 滚珠丝杠预紧的目的是（）A) 增加阻尼比，提高抗振性B) 提高运动平稳性C) 消除轴向间隙和提高传动刚度D) 加大摩擦力，使系统能自锁10. 铣刀在一次进给中所切掉的工件表层的厚度称为( )。

第一届全国数控技能大赛数控铣竞赛题数控铣（加工中心）理论知识竞赛题(学生组/职工组)注意事项1.请在试卷的标封处填写您的工作单位、姓名与准考证号2.请认真阅读题目，按要求答题；保持卷面整洁，不要在标封区内填写无关内容3.考试时间为120分钟一、单项选择题（请将正确答案的字母代号填在题后的括号中，每题1分，共40分，多选错选不得分。

）1. 进行铣床水平调整时，工作台应处于行程的( )位置。

A) 适当B) 中间 C) 极限 D) 原始2.世界上第一台加工中心是( )年由美国卡尼-特雷克公司首先研制成功的研制出来的。

A) 1930 B) 1947 C) 1952 D) 19583. 准备用于铣床精度检验的测量用具应进行( )。

A) 清洁保养B) 精度预检C) 分类保管D) 以上都正确4. 数控机床的旋转轴之一C轴是绕（）直线轴旋转的轴。

A) X轴B) Y轴C) Z轴D) W轴5．铣床主轴精度检验包含其( )与主轴轴线与其他部分的位置精度。

A) 运动精度B) 几何精度C) 尺寸精度D) 形状精度6．按照机床运动的操纵轨迹分类，简易数控车床属于（）。

A) 点位操纵B) 直线操纵C) 轮廓操纵D) 远程操纵7.铣床悬梁变形与悬梁导轨间隙过大，会使（），影响铣刀安装精度与使用寿命。

A）刀杆变形B）支撑轴承变形C）刀杆支架变形D)导轨变形8．撤消刀补的指令（G40或者D00）一定在包含有( )指令的程序段中指定，否则数控系统会产生报警。

A）G00或者G01B）G02 C）G03 D）以上说法均不对9.铣床工作台纵向与横向移动的垂直度差，要紧原因是导轨磨损、制造精度差、镶条太松，关于万能卧式铣床，还可能是（）。

A）回转盘结合面不清洁B）回转盘零位不准C）回转盘结合面精度差D) 以上都不对10．数控机床的闭环系统是指( )A）系统有检测、反馈装置 B）即能手工编程又能自动编程C）既能手动操作又能自动加工 D）系统没有检测、反馈装置11．杠杆卡规的刻度盘示值通常有两种，0～100mm测量范围为（）mm分度值。
