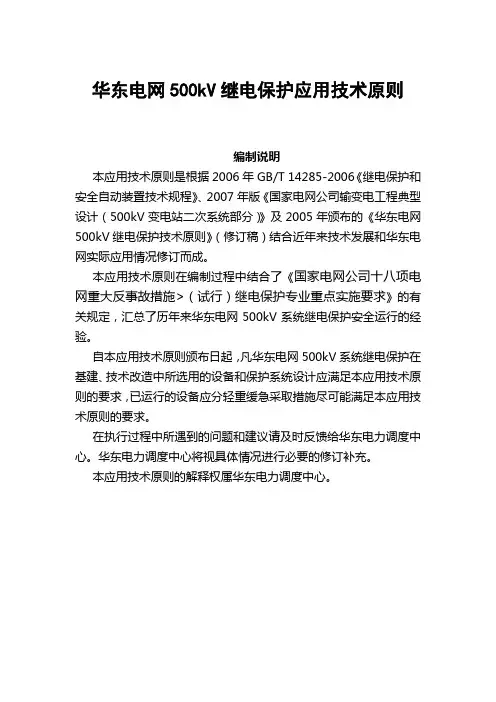

华东电网500kV继电保护应用技术原则编制说明本应用技术原则是根据2006年GB/T 14285-2006《继电保护和安全自动装置技术规程》、2007年版《国家电网公司输变电工程典型设计（500kV变电站二次系统部分）》及2005年颁布的《华东电网500kV继电保护技术原则》（修订稿）结合近年来技术发展和华东电网实际应用情况修订而成。
本应用技术原则在编制过程中结合了《国家电网公司十八项电网重大反事故措施>（试行）继电保护专业重点实施要求》的有关规定，汇总了历年来华东电网500kV系统继电保护安全运行的经验。
自本应用技术原则颁布日起，凡华东电网500kV系统继电保护在基建、技术改造中所选用的设备和保护系统设计应满足本应用技术原则的要求，已运行的设备应分轻重缓急采取措施尽可能满足本应用技术原则的要求。
在执行过程中所遇到的问题和建议请及时反馈给华东电力调度中心。
华东电力调度中心将视具体情况进行必要的修订补充。
本应用技术原则的解释权属华东电力调度中心。
总则第一次在华东电网500kV系统使用的保护装置、故障录波器、故障信息子站除了应通过国家级的动模试验、型式试验外，还应在华东电力试验研究院按动模试验大纲并结合具体工程和实际电网运行要求进行动模试验。
1 通用要求1.1华东电网500kV系统应选用安全可靠、有成熟运行经验的保护设备。
1.2优先采用满足系统要求的数字式继电保护装置。
1.3继电保护的配置应合理地兼顾工程的近期及远期的需要。
1.4500kV线路、主变、母线、高抗等配置双重化保护。
继电保护双重化包括保护装置的双重化以及与实现保护功能有关的回路的双重化，双重化配置的保护装置及其回路之间应完全独立，不应有直接的电气联系。
1.5保护装置之间、保护柜之间、柜与其它设备之间等，均应采用光纤、光电耦合或继电器空接点进行连接，不应有电的直接联系。
1.6在雷击过电压、一次回路操作、开关场故障及其它强干扰作用下，在二次回路操作干扰下，装置包括测量元件，不应误动和拒动。
装置快速瞬变干扰试验、高频干扰试验、辐射电磁场干扰试验、冲击电压试验和绝缘试验应至少符合IEC三级标准。
1.7在由分布电容、并（串）联电抗器、串补电容器、高压直流输电设备和变压器(励磁涌流、和应涌流)等所产生的稳态和暂态的谐波分量和直流分量的影响下，保护装置包括测量元件不应误动作。
1.8各套数字式保护装置应能提供外部时钟同步信号输入接口，且优先采用IRIG-B时钟对时信号。
1.9每面柜的出口跳闸、合闸、起动失灵、起动重合闸、闭锁重合闸等输出回路，在柜面上应分别有隔离措施，以便在运行中分别断开。
1.10保护装置在所接的电压二次回路一相、两相或三相同时失压，都应发出告警，闭锁可能误动作的保护。
1.11每一套数字式保护都应有事件记录、故障录波及测距（线路保护）功能，并提供相应的远方通讯和分析软件以及通信规约。
故障录波的数据应能转换为标准的COMTRADE99格式。
1.12各数字式保护装置的信息接口与屏外设备的连接应采用光纤。
保护装置与保护子站的连接应优先采用光以太网形式。
1.13与保护功能无直接相关的接口（保护信息通信接口、对时接口等）在所接的外部设备异常时，保护装置的保护功能应不受影响。
2线路保护2.1500kV线路保护配置应双重化，即装设两套完全独立的全线速断的数字式主保护。
这两套独立的快速主保护装置应分别安装在独立的柜上，接用两组独立的直流蓄电池组、两组独立的电流、电压互感器次级绕组，其跳闸出口回路也应分别接到相关断路器的两组跳闸线圈。
2.2每套线路保护除了全线速断的纵联保护外，还应具有分相跳闸的三段式接地、相间距离及反时限零序方向电流保护作为后备保护。
反时限零序过流应具备IEC标准反时限特性方程中的正常反时限特性方程曲线（nomal IDMT）。
2.3鉴于OPGW通道较电力线载波PLC通道有较强的抗干扰能力，为尽量减少由于通道的原因而引起的保护设备拒动、误动的情况，500KV线路应优先考虑采用OPGW作为线路保护的通道。
2.4对具有OPGW光纤或其他数字通信通道的线路，应优先考虑采用分相电流差动保护作为线路主保护。
2.5同杆并架线路应尽量采用分相电流差动保护作为线路主保护。
2.6每套分相电流差动保护具备两个光纤通道接口，两个通道同时工作，可根据通道情况在保护装置内部自动切换。
在任一个通道且仅一个通道故障时，不影响线路分相电流差动保护的运行。
2.7分相电流差动保护的两个通道应采用两条不同的光纤通道路由，在复用通信光端机时应采用两套独立的光通信设备。
2.8分相电流差动保护在任一通道发生异常时应能发出告警信号。
2.9对以OPGW作为保护通道的线路，分相电流差动保护设备可直接接光纤芯或采用2Mbit/s接口复用通信的光端机设备。
2.10OPGW光缆长度小于50公里的线路分相电流差动保护通道可直接接光纤芯。
若分相电流差动保护接两个光纤通道，即使第二个光纤通道的长度也小于50公里，考虑到光缆芯资源及通道迂回等因素，此第二个光纤通道宜复用通信的光端机设备。
2.11分相电流差动保护应尽量避免采用外置光功率放大器作为增大线路保护光纤传输距离的手段。
2.12以电力线复用载波作为线路保护的通道，线路保护及载波通道均应能收发三个或四个快速命令，分别表示A、B、C相或A、B、C 单相及多相故障。
2.13电力线复用载波通道在通道阻塞时载波机应能给出解除闭锁（UNBLOCKING）信号。
保护装置在判断为相间故障时，UNBLOCKING信号才有效。
2.14电力线复用载波通道的两台载波机快速通道与保护接口的收、发讯回路采用对应的线路主保护直流电源。
若载波机光耦输入接口经抗干扰大功率继电器转接，则此载波机光耦输入接口宜采用通信专业电源。
2.15分相电流差动保护装置在电流二次回路断线时应能发出告警信号，不闭锁差动保护。
2.16线路分相电流差动保护应对CT特性无特殊要求，并应允许使用两侧不同的CT变比，应能应用于两侧CT变比差不大于4的线路。
线路分相电流差动保护在发生区内或区外故障CT饱和时应能正确动作。
2.17线路分相电流差动保护应有分相式线路电容电流实时补偿功能。
2.18线路主保护应有至少四组可切换的定值组，切换开关安装在保护屏上。
2.19线路保护均应有独立的选相功能，并有单相和三相跳闸逻辑回路。
线路保护屏应装设单跳或三跳方式选择开关。
2.20当需要配置线路过电压保护时，过电压保护应采用分相电压测量元件。
线路配置的过电压保护动作条件是本侧线路断路器在三相断开位置，过电压保护动作后经延时通过远方跳闸回路跳线路对侧的断路器。
过电压保护远方跳闸信号的发送和接收，与失灵保护远跳共用。
过电压保护需在柜上装设投停切换开关（压板）。
2.21不论一次主接线为何种接线形式，线路保护应采用独立的线路侧电压互感器。
2.22为防止使用光纤通道的线路保护接错传输通道，光纤差动保护或光纤接口装置中应设置地址识别码。
2.23分相电流差动保护（含远方跳闸）收到对侧传输来的数据除经过硬件校验外还需经严格的软件校验。
2.24安装在通信机房的线路保护通信接口设备的直流电源采用通信专业的直流电源，并与所接入通信设备的直流电源相对应。
2.25线路在空载、轻载、满载等各种状态下，在保护范围内发生金属性和非金属性的各种故障(包括单相接地、两相接地、两相不接地短路、三相短路及复合故障、转换性故障等)时，保护应能正确动作。
保护范围外发生金属性和非金属性故障时，装置不应误动。
此外，对外部故障切除、故障转换、功率突然倒向及系统操作等情况下，保护应正确动作。
2.26非全相运行时发生区内故障，应能三相瞬时跳闸，无故障或区外故障时，不应误动。
2.27手动合闸或自动重合于故障线路上时，线路保护应可靠瞬时三相跳闸；手动合闸或自动重合于无故障线路时线路保护应可靠不动作。
2.28当系统在全相或非全相运行时发生振荡，均应可靠闭锁可能误动的线路保护元件，这时当本线路发生各种故障，应瞬时或经短延时有选择地可靠切除故障。
系统振荡时，外部故障或系统操作，保护不应误动。
2.29在线路一侧弱馈（含线路单侧充电）条件下，各种负荷情况下线路发生各类故障，线路保护应能正确动作。
3母线保护（含桥引线保护）3.1500kV 3/2断路器接线方式、内桥接线方式和双内桥接线方式的每条母线（桥引线）应配置两套完全独立的母线保护（含桥引线保护）。
对于双母线接线方式的母线，也应配置各自独立的双重化母线保护。
3.2500kV双母双分段接线的两个分段的母线保护相对独立。
3.3用于母线差动保护的断路器和隔离刀闸的辅助接点、电流电压互感器次级、切换回路、辅助变流器以及与其他保护配合的相关回路亦应遵循相互独立的原则按双重化配置。
3.4500kV母线保护应具有比率制动特性。
3.5母线保护所接的电流互感器次级应是TPY级。
3.6母线保护在CT饱和时应能正确动作。
3.7双母线接线的母线保护，应设有电压闭锁元件。
当发生PT断线时，允许母线保护解除该段母线电压闭锁。
3.8母线的分段断路器应配置断路器充电、解列、失灵保护。
3.9母线的母联断路器应配置断路器充电、解列保护，不配置断路器失灵保护。
3.10一套母线保护内不允许不同类型的电流互感器次级混接。
3.11单母线、双母线接线方式的出线元件若存在电流互感器与断路器之间死区故障情况，在母线保护动作时，应有措施快速远跳或联跳出线元件的对侧或各侧断路器。
4断路器保护（含重合闸、短线保护）4.1500kV系统的重合闸、失灵保护按断路器配置组屏。
4.2500kV 3/2断路器接线方式一般情况每个断路器配置一套重合闸（线路间隔）、失灵保护，特殊情况亦可配置双重化的重合闸（线路间隔）、失灵保护。
4.3500kV 3/2断路器接线方式若主变单断路器直接接于母线，此断路器应配置双重化的失灵保护。
4.4发电厂出口线路的单相重合闸应有顺序重合功能，即发电厂的重合闸判断线路三相有电压后才重合，避免发电厂侧线路重合于故障上。
4.5500kV 3/2接线的断路器保护应在本断路器无法重合时(断路器低气压、重合闸停用、重合闸装置故障、重合闸被其他保护或断路器辅接点三取二闭锁、重合闸整组复归期间等)准备好三跳回路，在线路保护发出单跳令时，本断路器三跳，而该线路的另一个断路器仍能单跳单重。
4.6闭锁重合闸的保护为变压器、失灵、母线、远方跳闸、高抗、短线保护及线路保护的三相跳闸。
4.7启动失灵的保护为线路、母线、短线、远方跳闸（就地判别）、变压器(高抗)、发变组的电气量保护。
4.8失灵保护应采用分相和三相起动回路。
每相起动回路，应由能瞬时复归的保护出口接点与电流元件串联组成。
单相启动经本相电流控制，三相启动经任一相电流控制。
4.9与发电机变压器组有关的断路器失灵保护，还要具有由瞬时复归的保护出口接点与零序和负序电流元件串联组成的起动回路。

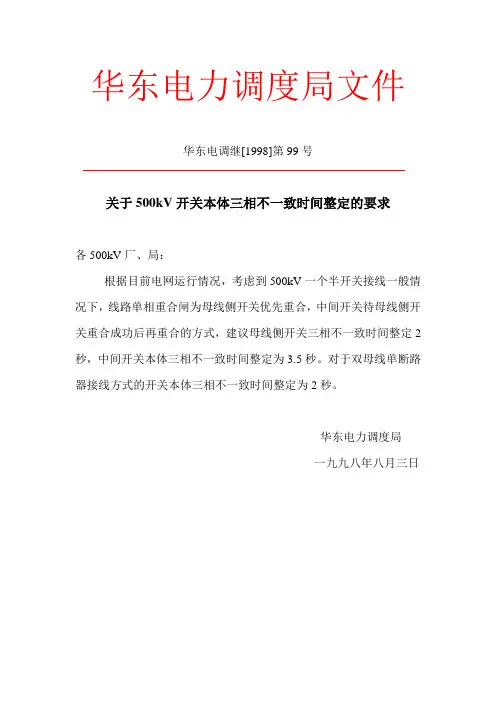

![华东电网关于500kV开关本体三相不一致时间整定的要求_华东电调继[1998]第99号](https://img.taocdn.com/s1/m/69a5b063caaedd3383c4d320.png)
