直流电机开环调速系统工作原理1. 什么是直流电机？直流电机，顾名思义，就是那种靠直流电供电的电机。

就像我们日常生活中常见的玩具车、电风扇一样，这些电机在我们生活中可谓是随处可见。

它们能把电能转化为机械能，帮我们完成各种各样的工作。

而开环调速系统，听上去很高大上，但其实就是一种简单的控制方式。

它不像闭环控制那样复杂，所以咱们今天就来聊聊这个“简单明了”的开环调速系统到底是怎么工作的。

2. 开环调速系统的基本原理2.1 电机与电源的关系直流电机的运行离不开电源。

就像人需要吃饭才能有力气一样，电机也需要电源才能转动。

开环调速系统主要是通过调节电机供电电压来实现转速的变化。

简单来说，就是你把电压调高，电机转得快；调低，转得慢。

这个过程就像是给一辆车加油，油加得多，车跑得快，油加得少，车就慢吞吞的。

2.2 转速的变化转速变化的原理其实很简单。

当你给电机输入不同的电压时，电流也会随之改变。

电流越大，产生的磁场越强，电机转动得也就越快。

就像小朋友们在游乐场上玩秋千，推得越用力，秋千摆得越高，乐趣也就越多。

而电机转速的变化也能影响到它的输出功率，就像我们跑步的速度不同，消耗的体力也不一样。

3. 开环调速系统的优势与局限3.1 优势开环调速系统的最大好处就是简单易用，成本低。

对于一些不需要精确控制转速的场合，比如说风扇、玩具车，开环系统就像一位好管家，负责把电源和电机的关系打理得妥妥当当，省去不少麻烦。

而且，系统的设计也比较简单，不需要太多复杂的传感器和控制器，这样可以大大降低维护成本，简直就是一劳永逸。

3.2 局限不过，开环调速系统也有它的不足之处。

最大的局限在于它缺乏反馈机制。

想象一下，如果你的车子没有速度表，你怎么知道自己开得快还是慢？开环系统在负载变化时，无法实时调整电机的转速，可能导致转速不稳定，尤其是在负载变化较大的情况下，电机可能会出现过载或运行不平稳的情况。

这就像一场马拉松，选手们虽然都拼劲十足，但如果没有教练的实时指导，很可能会出现偏离轨道的情况。

直流电机调速系统的设计直流电机调速系统是控制直流电机转速的一个重要工程应用领域。

在很多工业领域中，直流电机的转速控制是非常重要的，因为直流电机的转速对于机械设备的运行效率和稳定性有着重要影响。

本文将详细介绍直流电机调速系统的设计原理和步骤。

一、直流电机调速系统的基本原理直流电机调速系统的基本原理是通过改变电机的电压和电流来控制电机的转速。

一般来说，直流电机的转速与电机的电压和负载有关，转速随电压增加而增加，转速随负载增加而减小。

因此，当我们需要调节直流电机的转速时，可以通过改变电机的电压和负载来实现。

二、直流电机调速系统的设计步骤1.确定设计要求：在设计直流电机调速系统之前，首先需要确定系统的设计要求，包括所需的转速范围、响应速度、控制精度和负载要求等。

这些设计要求将指导系统的设计和选择适当的控制器。

2.选择控制器：根据设计要求，选择适当的控制器。

常见的直流电机调速控制器有PID控制器、模糊控制器和自适应控制器等。

根据实际情况，选择最合适的控制器来实现转速调节。

3.选择传感器：为了实时监测电机的转速和位置，需要选择合适的传感器来进行测量。

常见的传感器有光电编码器、霍尔效应传感器和转速传感器等。

根据实际需求，选择合适的传感器进行安装和测量。

4.搭建电路：根据控制器的要求，搭建合适的电路来实现控制和测量功能。

通常需要安装电压和电流传感器来实时监测电机的电压和电流，并将测量结果反馈给控制器。

5.调试和测试：在电路搭建完成后，需要进行调试和测试来验证系统的性能。

首先调整控制器的参数，使得系统能够按照设计要求进行转速调节。

然后进行负载试验，测试系统在不同负载下的转速调节性能。

对系统进行调试和测试，可以发现问题并及时解决，确保系统能够正常工作。

6.性能优化：根据测试结果，对系统进行性能优化。

根据实际需求，调整控制器的参数和传感器的位置，改善系统的转速调节性能和响应速度。

优化后的系统将更好地满足设计要求。

三、直流电机调速系统的工程应用总结：本文详细介绍了直流电机调速系统的设计原理和步骤。

变频直流电机的调速原理常规所称的直流变频电机事实上是自控变频调速的无刷直流电机系统，这种叫法广为流传，也即是变频直流电机的由来。

直流变频电机工作原理就是无刷直流电机系统的原理，按照真正意义上的称呼是没有直流变频电机的。

变频电机当中变频作用的是变频电机内部的变频，而变频器主要采用的变频历程是将交流电源转换为直流电源，再将直流电源转换为可以控制的交流电源。

也就是交变直变交的过程，因此变频电机不存在直流变频电机，目前的变频器都是使用交流电源来进行变频作业。

变频电机的主要变频调速的方式有两种，分别是他控式变频调速和自控式变频调速。

他控式变频调速的调速系统是独立于电机的，它是借助数字模型采用SVPWM这种控制方式来实现变频运作的，电机本身没有相应的转子位置检测装置这种控制调频方式比一般的交流异步电机要好。

自控式变频调速的电机内部有相应的转子位置检测器装置，可以对转子的相应位置进行探测反应，可以依照相应装置获得的转子位置信号来实现调频变压变速或者换相等操作。

自控式变频装置在其发展的过程里，曾经使用过”无换向器电机”的名称。

直流变频电机是一种利用变频技术控制直流电机转速的电机。

与传统的直流电机相比，直流变频电机可以实现更加精确的调速和控制，具有更高的效率和能耗节约效果。

直流变频电机的工作原理如下变频器:直流变频电机的关键部件是变频器，它通过将电源直流电压转换为可控制的交流电压，并通过PWM控制方式实现对电机的调速和控制。

电源:直流变频电机的电源一般是直流电源，可以通过电池或电网等供电方式实现,电机:直流变频电机是一种直流电机，其结构和普通的直流电机类似，由转子、定子、刷子等部件组成。

反馈传感器:为了实现精确的调速和控制，直流变频电机一般配备了反馈传感器，如编码器、霍尔元件等，用于实时监测电机转速和位置信息，直流变频电机的调速和控制主要通过PWM控制方式实现。

PWM控制方式是一种通过不断改变开关管通断时间比例的方式，从而实现对电源电压和电流的精确控制的技术。

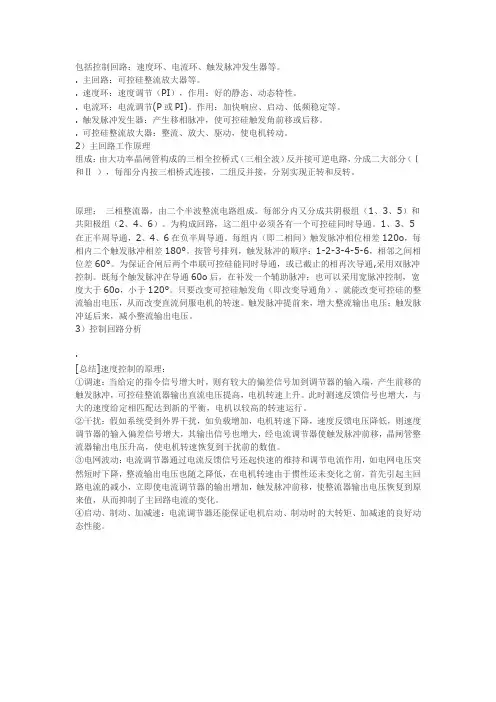

包括控制回路：速度环、电流环、触发脉冲发生器等。

. 主回路：可控硅整流放大器等。

. 速度环：速度调节（PI），作用：好的静态、动态特性。

. 电流环：电流调节(P或PI)。

作用：加快响应、启动、低频稳定等。

. 触发脉冲发生器：产生移相脉冲，使可控硅触发角前移或后移。

. 可控硅整流放大器：整流、放大、驱动，使电机转动。

2）主回路工作原理组成：由大功率晶闸管构成的三相全控桥式（三相全波）反并接可逆电路，分成二大部分（Ⅰ和Ⅱ），每部分内按三相桥式连接，二组反并接，分别实现正转和反转。

原理：三相整流器，由二个半波整流电路组成。

每部分内又分成共阴极组（1、3、5）和共阳极组（2、4、6）。

为构成回路，这二组中必须各有一个可控硅同时导通。

1、3、5在正半周导通，2、4、6在负半周导通。

每组内（即二相间）触发脉冲相位相差120o，每相内二个触发脉冲相差180°。

按管号排列，触发脉冲的顺序：1-2-3-4-5-6，相邻之间相位差60°。

为保证合闸后两个串联可控硅能同时导通，或已截止的相再次导通,采用双脉冲控制。

既每个触发脉冲在导通60o后，在补发一个辅助脉冲；也可以采用宽脉冲控制，宽度大于60o，小于120°。

只要改变可控硅触发角（即改变导通角），就能改变可控硅的整流输出电压，从而改变直流伺服电机的转速。

触发脉冲提前来，增大整流输出电压；触发脉冲延后来，减小整流输出电压。

3）控制回路分析.[总结]速度控制的原理：①调速：当给定的指令信号增大时，则有较大的偏差信号加到调节器的输入端，产生前移的触发脉冲，可控硅整流器输出直流电压提高，电机转速上升。

此时测速反馈信号也增大，与大的速度给定相匹配达到新的平衡，电机以较高的转速运行。

②干扰：假如系统受到外界干扰，如负载增加，电机转速下降，速度反馈电压降低，则速度调节器的输入偏差信号增大，其输出信号也增大，经电流调节器使触发脉冲前移，晶闸管整流器输出电压升高，使电机转速恢复到干扰前的数值。

直流电机调速的基本工作原理？直流电机的调速方案常用的有3种方式：1、改变电枢电压；2、改变激磁绕组电压；3、改变电枢回路电阻。

最常用的是调压调速：即：改变电枢电压（特别说明：改变励磁电压一般要同时改变电枢电压，这样在负载增加的情况下能保持输出钮力矩不会有太大变化）直流电机调速器的工作原理一、什么是直流调速器? 直流调速器就是调节直流电动机速度的设备, 由于直流电动机具有低转速大力矩的特点,是交流电动机无法取代的, 因此调节直流电动机速度的设备—直流调速器,具有广阔的应用天地。

二、什么场合下要选择使用直流调速器? 下列场合需要使用直流调速器:1．需要较宽的调速范围。

2. 需要较快的动态响应过程。

3. 加、减速时需要自动平滑的过渡过程。

4. 需要低速运转时力矩大。

5. 需要较好的挖土机特性，能将过载电流自动限止在设定电流上。

以上五点也是直流调速器的应用特点。

三、直流调速器应用: 直流调速器在数控机床、造纸印刷、纺织印染、光缆线缆设备、包装机械、电工机械、食品加工机械、橡胶机械、生物设备、印制电路板设备、实验设备、焊接切割、轻工机械、物流输送设备、机车车辆、医设备、通讯设备、雷达设备、卫星地面接受系统等行业广泛应用。

四、直流调速器工作原理简单介绍：直流调速器就是调节直流电动机速度的设备，上端和交流电源连接，下端和直流电动机连接，直流调速器将交流电转化成两路输出直流电源，一路输入给直流电机砺磁（定子），一路输入给直流电机电枢（转子），直流调速器通过控制电枢直流电压来调节直流电动机转速。

同时直流电动机给调速器一个反馈电流，调速器根据反馈电流来判断直流电机的转速情况，必要时修正电枢电压输出，以此来再次调节电机的转速。

五、直流电机的调速方案一般有下列3种方式：1、改变电枢电压；2、改变激磁绕组电压；3、改变电枢回路电阻。

最常用的是调压调速系统，即1（改变电枢电压）.六、一种模块式直流电机调速器，集电源、控制、驱动电路于一体，采用立体结构布局，控制电路采用微功耗元件，用光电耦合器实现电流、电压的隔离变换，电路的比例常数、积分常数和微分常数用pid适配器调整。

直流调速工作原理
直流调速工作原理是基于电动机的转速和转矩特性来实现的。

直流调速系统主要由直流电源、整流器、调速器和电动机组成。

首先，直流电源将交流电转换为直流电，提供给整流器。

整流器负责将直流电源输出的电流进行整流，将其转换为单向的直流电流。

调速器是直流调速系统的核心部分，它通过调节输入到电动机的电压和电流来控制电动机的转速和转矩。

调速器通常采用脉宽调制（PWM）技术，即通过控制开关器件的开关时间比例
来改变电源向电动机供电的电压和电流。

当调速器调节电动机的电压和电流，电动机的转速和转矩也会相应改变。

这是因为电动机的转矩与电流成正比，转速与电压成正比。

通过改变调速器的控制信号，可以实现对电动机转速和转矩的精确控制。

直流调速系统的优点是具有较好的响应性能和可靠性，能够实现较宽范围的转速和转矩调节。

它广泛应用于需要精确调速和转矩控制的领域，如各种机械设备、风电、电动车等。

同时，也可以通过增加反馈控制回路，进一步提高调速系统的稳定性和精确度。

直流电机调速系统摘要：本文旨在探讨直流电机调速系统的原理和实现方法。

首先，将简要介绍直流电机的原理和特点，然后详细讨论直流电机调速系统的设计和实现过程，包括PID控制、PWM波控制等技术的应用。

最后，通过实验验证了该系统的稳定性和可靠性。

关键词：直流电机，调速系统，PID控制，PWM波控制正文：一、直流电机的原理和特点直流电机是一种能够将电能转化为机械能的电动机，在工厂、农业、交通和家庭等领域中得到广泛应用。

直流电机的转速可以通过改变电源电压和磁场来控制，具有调速灵活、响应迅速、运转平稳等特点。

二、直流电机调速系统的设计和实现直流电机调速系统实现的基本原理是通过改变电机电源电压或电流来调节电机转速。

PID控制是一种经典的调速方法，该方法通过对电机转速的误差、误差变化率和误差积分进行控制，来实现电机的调速。

PWM波控制是一种高效的调速方法，该方法通过改变电源供电时间的占空比来控制电机转速。

三、实验验证为了验证直流电机调速系统的稳定性和可靠性，我们进行了实验。

实验中采用了基于STM32F103单片机和L298N电机驱动板的直流电机调速系统。

实验结果表明，该系统具有良好的响应速度和调节精度，能够满足不同工作条件下的转速要求。

结论：通过本文的探讨，我们深入了解了直流电机调速系统的原理和实现方法，同时也验证了该系统的可靠性和稳定性，为直流电机的应用提供了有效的技术支持。

四、直流电机调速系统的应用直流电机调速系统在现代工业生产中得到广泛应用，如机械加工、自动控制、电力系统等。

在机械加工中，调速系统可以根据不同的工作要求进行调节，达到更精确的加工效果；在自动控制中，调速系统可以根据实时的反馈信息进行控制，使设备的运行更加稳定；在电力系统中，调速系统可以根据能源的供应情况来调整电机的转速，从而降低能源的消耗。

五、直流电机调速系统的发展趋势随着现代工业生产的发展，对于直流电机调速系统的要求也越来越高。

未来直流电机调速系统的发展趋势有以下几个方向：1.智能化：将人工智能技术应用到调速系统中，使其能够自主学习和优化控制策略。

直流调速的工作原理
直流调速系统是通过控制直流电机的电压和电流来实现调速的。

其工作原理如下：
1. 直流电源供电：首先，将直流电源连接到直流电机的电源端，以提供电机所需的电压和电流。

2. 转换器及控制器：在直流电源和直流电机之间，需要使用一个电流转换器（如可控硅、可逆整流器等）和一个控制器来实现对电机的调速控制。

3. 电机驱动：通过控制器对电流转换器的控制信号，调节转换器的开关状态，从而控制直流电机的驱动电压和电流。

通过调节驱动电压和电流的大小和方向，可以实现对电机转速的控制。

4. 反馈系统：为了保持电机转速的稳定性和精确性，通常需要使用一个反馈系统来监测电机的转速，并将实际转速与期望转速进行比较，从而实现闭环控制。

反馈系统通常使用编码器或速度传感器来测量电机转速，并将测量值发送给控制器进行处理。

5. 控制算法：控制器根据反馈系统的测量值和期望转速之间的差异，通过控制电流转换器的开关状态，调整驱动电压和电流的大小和方向，从而实现对电机转速的调节。

常用的控制算法有比例积分控制（PI控制）、模糊控制和遗传算法等。

综上所述，直流调速系统通过对直流电机的电压和电流进行控
制，结合反馈系统和控制算法，实现对电机转速的调节。

这种调速系统广泛应用于许多领域，如工业生产、交通运输、机械设备等。

直流调速的工作原理
直流调速是一种通过改变电机电源电压来实现转速控制的方法。

该方法通过调节电机的电源电压来改变电机的转速，从而实现对电机的调速要求。

直流调速系统由一个直流电动机、一个功率控制器和一个速度反馈回路组成。

功率控制器负责根据输入的转速指令和实际转速信号来计算出电机所需的电压，然后将这个电压通过调节器输出给电机的电源。

在直流调速系统中，电动机通过电枢和励磁线圈两个磁场相互作用来产生转矩。

当电机接受到一定电压时，电动机的转矩和电磁势联动，从而产生转速。

当电机的电源电压增加时，电机的转速也会相应增加。

反之，当电机的电源电压减小时，电机的转速也会下降。

为了实现调速，系统需要通过速度反馈回路来监测电机的实际转速，并将其与设定的转速进行比较。

根据比较的结果，功率控制器会调节输出给电机的电压，使得电机的实际转速逐渐接近设定的转速。

在直流调速系统中，常见的功率控制器有电阻调速、电压调速和电流调速等方法。

通过调节电机的电源电压，可以实现对电机转速的精确控制，满足不同工况下的要求。

同时，直流调速系统还具有响应快、调速范围广和控制精度高等优点，广泛应用于各个领域的工业控制中。

直流电机调速pwm的原理
直流电机调速PWM（脉宽调制）的原理是通过改变电机供电
电压的占空比来实现电机的转速调节。

PWM调速技术通过以
一定的周期（周期时间T）将电源电压以脉冲的形式施加给电机，其中脉冲的宽度（脉宽）决定了每个周期内电源对电机的供电时间比例。

在PWM调速中，周期时间（T）和脉宽时间（Ton）与占空
比（Duty Cycle）之间的关系可以表示为：
占空比（D）= Ton / T
通过改变占空比D的大小，可以控制每个周期中电机所接收
到的有效电压信号的时间比例。

当占空比D变小时，电机接
收到的有效电压时间减少，电机的平均输入功率减小，从而降低转速；反之，当占空比D增大时，电机接收到的有效电压
时间增加，电机的平均输入功率增加，从而提高转速。

实现PWM调速的关键是通过开关器件控制电源电压的开关状
态来实现脉冲信号的生成和调节。

常见的开关器件包括晶体管和MOS管。

通过控制开关器件的导通和截止，可以控制电源
电压的施加和切断。

同时，PWM调速还需要一个控制电路来根据需要改变占空比。

控制电路通常是由微处理器、单片机或专用的PWM芯片来实现，它可以根据不同的控制需求，调整占空比大小，并将相应的控制信号发送给开关器件。

总体而言，直流电机调速PWM的原理是通过改变电机供电电压的占空比来控制电机的转速。

通过控制器件的开关状态和相应的控制电路，可以实现对占空比的调节，从而完成电机的调速操作。

直流电机的工作原理直流电机是一种将直流电能转换为机械能的装置。

它采用的是电磁感应的原理，通过电流在磁场中产生力矩，使得电机运转。

下面将详细介绍直流电机的工作原理。

一、电枢和磁极直流电机的关键部件是电枢和磁极。

电枢由绕组和电刷组成，绕组通常采用导电性能较好的铜线绕制，而电刷则由导电材料制成。

磁极由磁场产生器、磁铁等组成，其作用是产生均匀的磁场。

二、电磁感应在直流电机中，电枢通常由一对相互独立的绕组组成，分别称为电枢绕组和励磁绕组。

当外加电源将电流引入电枢绕组时，电枢绕组中产生的磁场与励磁绕组产生的磁场叠加，形成一个整体的磁场。

三、力矩产生当直流电机接通电源后，电枢中的电流开始流动。

根据洛伦兹力的原理，当导体在磁场中运动时，会受到一个力的作用。

在直流电机中，这个力会产生一个力矩，使电枢开始旋转。

电枢的旋转会改变磁通量的大小和方向，从而产生电感应电动势。

根据霍尔定律，电感应电动势的方向与电流变化方向相反。

这个电感应电动势会阻碍电枢继续增大电流，形成一个反作用力。

当力矩与反作用力达到平衡时，电枢将保持旋转。

四、换向器的作用为了使电枢继续旋转，需要不断改变电枢绕组的电流方向。

这就需要通过一个特殊的装置——换向器来实现。

换向器可以使电流方向周期性地变换，从而改变磁场方向，使得电枢继续运转。

五、直流电机的应用直流电机广泛应用于工业、交通、家电等领域。

在工业领域，直流电机被用于驱动各种机械设备，如风机、水泵、制造机械等。

在交通领域，直流电机被应用于电动汽车、电动自行车等。

在家电领域，直流电机被用于冰箱、洗衣机、吸尘器等家电产品。

总结起来，直流电机的工作原理是通过电磁感应的方式，利用洛伦兹力产生力矩，使得电机转动。

电枢和磁极是直流电机的关键部件。

通过换向器的作用，改变电枢绕组的电流方向，实现电机的连续运转。

直流电机在各个领域都有广泛的应用，促进了社会的发展和进步。

直流电机调速器的工作原理
直流电机调速器是一种通过控制电流和电压来改变电机转速的设备。

其工作原理基于调制输出电流和电压的方式，以实现电机的速度调节。

在直流电机调速器中，系统的输入通常由一个外部控制信号提供，该信号可以是电压、电流、或是数字信号。

控制信号经过处理后，被转换为不同的电流或电压输出，然后送至电机。

通过改变输出的电流和电压大小，可以改变电机中的磁场，从而改变电机转速。

直流电机调速器通常由以下几个部分组成：控制电路、功率放大电路、保护电路和电源。

控制电路负责接收输入信号，并根据设定的参数计算出输出电流和电压的大小。

功率放大电路则负责将控制电路输出的低功率信号放大至适合电机需求的高功率信号。

保护电路主要用于监测电机的工作状态，并在电机故障或过载情况下采取相应的保护措施。

电源则为整个调速器提供所需的电能。

通过调节控制电路中的参数，可以改变电机输出的电流和电压大小，从而调节电机的转速。

常见的调速方式包括开环控制和闭环控制。

在开环控制中，调速器根据设定的参数直接调节输出电流和电压；而在闭环控制中，调速器会通过传感器监测电机转速，并根据实际转速与设定转速之间的差异来调节输出电流和电压。

总结而言，直流电机调速器通过调节电机输出的电流和电压来
改变电机的转速。

通过控制电路、功率放大电路、保护电路和电源等组件的协作，可以实现对电机转速的精确控制。

考试题目简述直流电机PWM调速系统的组成及工作原理
直流电机PWM调速系统的组成包括IGBT和续流极管，三相交流
电经过整流滤波后送往直流PWM变换器，通过改变直流PWM变换器中IGBT的控制脉冲占空比，来改变其输出电压的人小，极管起续流作
用工作原理是通过改变输出方波的占空比使负载上的平均电流功率
从0-100%变化、从而改变负载、灯光亮度/电机速度。

利用脉宽调制(PWM)方式、实现调光/调速、它的优点是电源的能量功率、能得到充分利用、电路的效率高。

例如:当输出为50%的方波时，脉宽调制(PWM)电路输出能量功率也为50%，即几乎所有的能量都转换给负载。

而采用常见的电阻降压调速时，要使负载获得电源最大50%的功率，电源必须提供71%以上的输出功率，这其中21%消耗在电阻的压降及热耗上。

大部分能量在电阻上被消耗掉了、剩下才是输出的能量、转换效率非常低。

此外HW-A-1020型调速因其采用开关方式热耗几乎不存在、HW-A-1020型调速在低速时扭矩非常大、因为调速器带有自动跟踪PWM、另外采用脉宽调制(PWM)方式、可以使负载在工作时得到几乎满电源电压、这样有利于克服电机内在的线圈电阻而使电机产生更大的力矩率。

直流调速系统原理直流调速系统（Direct Current Speed Control System）是一种用于调节直流电机转速的控制系统。

通过改变直流电机的电压或电流，可以实现对电机转速的精确控制。

该系统在工业生产中广泛应用于需要精确控制转速的场合，如电动机、电梯、电驱动泵和风机等。

直流调速系统的基本原理可以分为两个步骤：测量和调节。

首先进行转速的测量，通过应用传感器（如编码器或霍尔元件）来检测直流电机的转速。

测量得到的转速信号经过放大和处理后，传递给调速器，供下一步的调整使用。

其次是调节步骤，通过控制器对电机进行稳定调节，以达到期望转速。

调节的方式通常采用负反馈控制，即根据测量到的实际转速和设定转速之间的差异进行控制。

调速器根据该差异计算出控制信号，并通过功率放大器将信号转换为相应的输出电压或电流。

这样，通过改变输入电压或电流，就可以控制电机的转速。

电机的转速调节可通过两种方式实现：电压调速和电流调速。

电压调速是改变直流电机的输入电压来调整转速的方法。

通常来说，电压越高，电机的转速越快；电压越低，电机的转速越慢。

在电压调速系统中，调整输出电压的大小可以通过控制器来实现。

具体来说，当测量到的实际转速高于设定转速时，控制器会减小输出电压，使电机转速降低。

相反，当测量到的实际转速低于设定转速时，控制器会增加输出电压，使电机转速增加。

电流调速是通过改变直流电机的输入电流来调整转速的方法。

与电压调速类似，电机的转速与输入电流之间存在一定的关系。

电流越大，电机转速越慢；电流越小，电机转速越快。

电流调速系统通过控制器来调整输出电流的大小，以实现对电机转速的调节。

总的来说，直流调速系统通过测量电机的实际转速，并通过负反馈控制的方式，控制电机的输入电压或电流，从而达到精确调节电机转速的目的。

这一系统能够在不同负载和工况下实现稳定可靠的转速调节，广泛应用于工业自动化控制领域。

直流调速器工作原理
直流调速器工作原理是通过调节电机电压和电流来改变其转速。

其基本原理是利用调制技术将直流电压进行调制，然后经过整流、滤波等电路处理后，供给电机。

调速器内部有一个电压或电流反馈回路，用来检测电机的转速，并将反馈信号与设定值进行对比，然后通过控制电压或电流的大小，使电机达到预定的转速。

调速器一般由调速电路、控制系统和信号处理器组成。

调速电路包括调试电位器、比较器、放大器等元件，用来控制电机的输出电压或电流。

控制系统负责接收来自传感器的反馈信号，并根据设定值与反馈信号的差值来控制输出信号的大小。

信号处理器用于处理传感器反馈信号的噪声和干扰，提高调速系统的稳定性和精确度。

在工作过程中，调速器首先通过测量电机的转速来获取反馈信号，然后将该信号与设定值进行比较。

如果转速低于设定值，调速器会增加输出电压或电流，以增加电机的转速。

如果转速高于设定值，调速器会减少输出电压或电流，以降低电机的转速。

这种负反馈控制的方式可以实现电机的精确调速。

直流调速器的工作原理基于电磁感应定律和电子技术的应用，通过精确控制电压和电流，实现对电机转速的调节，广泛应用于机械传动系统中的调速控制。

直流电机的基本工作原理直流励磁的磁路在电工设备中的应用，除了直流电磁铁（直流继电器、直流接触器等）外，最重要的就是应用在直流旋转电机中。

在发电厂里，同步发电机的励磁机、蓄电池的充电机等，都是直流发电机；锅炉给粉机的原动机是直流电动机。

此外，在许多工业部门，例如大型轧钢设备、大型精密机床、矿井卷扬机、市内电车、电缆设备要求严格线速度一致的地方等，通常都采用直流电动机作为原动机来拖动工作机械的。

直流发电机通常是作为直流电源，向负载输出电能；直流电动机则是作为原动机带动各种生产机械工作，向负载输出机械能。

在控制系统中，直流电机还有其它的用途，例如测速电机、伺服电机等。

虽然直流发电机和直流电动机的用途各不同，但是它们的结构基本上一样，都是利用电和磁的相互作用来实现机械能与电能的相互转换。

直流电机的最大弱点就是有电流的换向问题，消耗有色金属较多，成本高，运行中的维护检修也比较麻烦。

因此，电机制造业中正在努力改善交流电动机的调速性能，并且大量代替直流电动机。

不过，近年来在利用可控硅整流装置代替直流发电机方面，已经取得了很大进展。

包括直流电机在内的一切旋转电机，实际上都是依据我们所知道的两条基本原则制造的。

一条是：导线切割磁通产生感应电动势；另一条是：载流导体在磁场中受到电磁力的作用。

因此，从结构上来看，任何电机都包括磁场部分和电路部分。

从上述原理可见，任何电机都体现着电和磁的相互作用，是电、磁这两个矛盾着的对立面的一。

我们在这一章里讨论直流电机的结构和工作原理，就是讨论直流电机中的“磁”和“电”如何相互作用，相互制约，以及体现两者之间相互关系的物理量和现象（电枢电动势、电磁转矩、电磁功率、电枢反应等）。

一、直流发电机的基本工作原理直流发电机和直流电动机具有相同的结构，只是直流发电机是由原动机（一般是交流电动机）拖动旋转而发电。

可见，它是把机械能变为电能的设备。

直流电动机则接在直流电源上，拖动各种工作机械（机床、泵、电车、电缆设备等）工作，它是把电能变为机械能的设备。
