顶管注浆施工方案

精心整理顶管注浆施工方案注浆施工方案：一、施工目的本工程主要以改善顶管中管壁周围被扰动土层松散的性状为目的，使管道顶部及侧面增加抗压强度和粘结性，实现加固目的，防止路面沉陷，保证管道的使用安全。

(1234在管内进行压注水泥浆，水灰比按1:1，注浆孔采用管道预留的注浆孔，注浆压力不小于0.1mPa ，以注满管壁周围缝隙为准，施工中注意观察空压机的压力仪表的压强以及相邻注浆孔出浆情况。

(二)、注浆孔的布置和注浆范围：本工程采用的管材为采用Ⅱ级“F ”型钢筋砼管道，每根管节长2m ，每根管有三个注浆孔，在铁路线下及民房下每根管的水平和顶部出均布设注浆孔，其余部位并采用隔孔注浆施工。

（三）、工艺流程1、清孔、连接注浆工艺管道：根据管道预留注浆孔的位置，布设注浆支管，每个注浆口支管均设一控制闸阀。

详见后附注浆工艺图。

234质量。

121、成立工程项目经理为责任的质量管理小组，完善质量保证体系，严格按照质量体系中规定的责权要求运行。

2、定期召开质量分析会议，组织质量教育，严格执行"三检"制度，加强技术交底工作，强化工序控制，由责任心强经验丰富的工程师担任质量控制人员，实行监督检查，保证工程质量。

3、加强现场施工材料管理，严格执行进料检验制度，保证施工材料满足设计和规范要求，不合格材料不得进场使用，确保工程质量。

4、配备好施工机具和计量工具以满足施工要求，建立健全各种资料、原始记录、作为评价工程质量的重要依据。

5、加强与甲方、监理的配合，认真接受指导和监督。

12在34123位置。

4、安装高压管路和泵头各部件时，各丝扣的联接必须拧紧，确保联接完好。

5、注浆过程中，禁止现场人员在注浆孔附近停留，防止密封胶冲式阀门破裂伤人。

6、注浆时不得随意停水停电，必要时必须事先通知，待注浆完成并冲洗后方可停水停电。

7、注浆施工期间，必须有专门机电修理工，以便出现机械和电器故障时能及时处理。

8、注浆现场操作人员必须佩戴安全帽、防护眼镜、口罩和手套等劳保用品，方可进行注浆施工。

非开挖式顶管注浆施工方案一、施工前准备现场勘查与评估：详细了解施工现场的地质条件、地下水位、周边建构筑物情况，评估顶管注浆的可行性及潜在风险。

设计文件审核：核对设计图纸、施工规范及技术要求，确保施工按照设计要求进行。

材料准备：按照设计要求准备注浆材料、管材、连接件等，并进行质量检查。

设备准备：准备注浆设备、钻孔设备、检测仪器等，确保设备性能良好，满足施工需求。

安全准备：设置安全警示标志，准备应急救援设备，确保施工期间的安全。

二、钻孔与清洗钻孔定位：根据设计文件确定钻孔位置，并进行标记。

钻孔施工：使用专用钻孔设备，按照设计要求的孔径、孔深进行钻孔。

孔内清洗：钻孔完成后，用高压水枪清洗孔内，确保孔内无杂物、无积水。

三、注浆材料制备材料选择：根据设计要求选择合适的注浆材料，确保材料质量合格。

材料制备：按照设计配合比进行注浆材料的制备，确保注浆浆液的性能满足要求。

四、注浆施工注浆设备检查：注浆前检查注浆设备，确保设备正常运行。

注浆操作：按照设计要求的注浆压力、注浆速度进行注浆，确保注浆效果。

注浆记录：注浆过程中记录注浆参数，如注浆压力、注浆量等，为后期分析提供依据。

五、后期处理注浆孔封闭：注浆完成后，对注浆孔进行封闭处理，防止浆液外溢。

场地清理：清理施工现场，保持场地整洁。

六、质量检测与验收质量检测：对注浆效果进行检测，如注浆饱满度、强度等，确保注浆质量符合设计要求。

验收工作：组织相关部门进行验收，检查施工质量是否满足设计要求，并做好验收记录。

七、安全文明施工安全培训：对施工人员进行安全培训，提高安全意识。

安全检查：施工过程中定期进行安全检查，及时发现并整改安全隐患。

文明施工：遵守施工现场管理规定，保持施工现场整洁有序。

本施工方案仅为一般性指导，具体施工应根据现场实际情况进行调整。

施工过程中应严格按照相关规范、设计要求进行施工，确保施工质量与安全。

顶管工程注浆方案一、项目概况本工程为某某隧道顶管施工工程，位于某某市某某区，全长约1000米。

隧道采用新建的地下结构形式，顶管结构采用注浆加固的方法进行施工。

为保证施工质量和工期，特制定本注浆方案。

二、注浆材料1. 水泥：采用普通硅酸盐水泥，符合GB175-2007标准要求。

2. 水：采用清洁、无杂质的自然水。

3. 外加剂：采用高效减水剂和防水剂。

4. 注浆管：采用直径为25mm的无缝钢管，管道厚度符合相关标准。

5. 其他辅助材料：包括清洁型防水材料、固化剂等。

三、注浆工艺1. 地表准备：顶管位置进行清理，清除杂物和积水。

2. 钻孔：按设计要求进行钻孔，孔深和孔径符合设计要求。

3. 安装注浆管：将注浆管安装到预定孔道中，采用固定装置固定注浆管。

4. 混合注浆材料：按比例将水泥、水和外加剂混合均匀，确保浆料质量。

5. 注浆：进行注浆作业，先从孔口处开始注浆，然后逐渐向孔深注浆，保证整个孔道内浆体均匀分布。

6. 排空：在注浆完成后，对注浆管进行排空处理，排出空气和杂质。

7. 固化处理：等待注浆体完全凝固后进行固化处理，使用固化剂对注浆体进行处理。

8. 检测：对注浆体进行质量检测，确认注浆效果符合设计要求。

四、施工要求1. 施工人员必须熟知相关注浆工艺和要求，持证上岗。

2. 施工过程中必须遵守相关安全规定，保障人员和设备安全。

3. 施工前必须对所有设备和材料进行检查，确保质量符合要求。

4. 施工过程中必须严格按照注浆工艺进行操作，保证施工质量。

5. 施工现场必须保持整洁，防止杂物堵塞孔道或影响注浆效果。

六、施工计划1. 注浆施工的开始时间：2023年6月1日2. 预计施工周期：30天3. 施工人员：20人4. 施工设备：注浆机、钻孔设备、固化设备等5. 施工流程：钻孔、安装注浆管、混合注浆材料、注浆、排空、固化处理、质量检测七、安全措施1. 注浆作业过程中，必须佩戴安全帽、手套、防护服等个人防护装备。

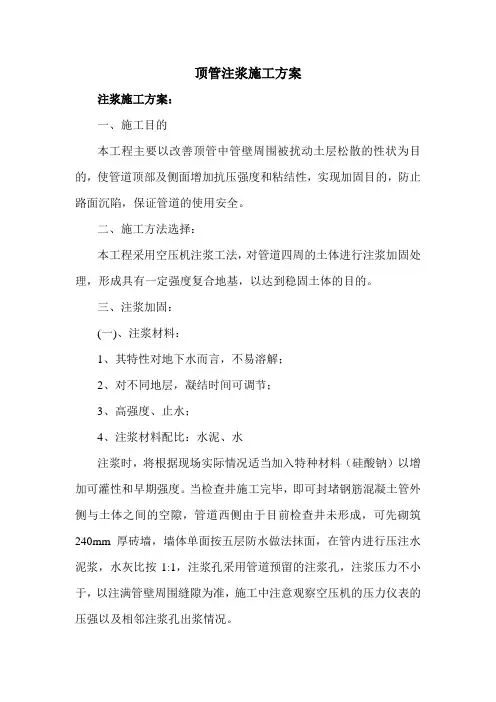

顶管注浆施工方案注浆施工方案：一、施工目的本工程主要以改善顶管中管壁周围被扰动土层松散的性状为目的，使管道顶部及侧面增加抗压强度和粘结性，实现加固目的，防止路面沉陷，保证管道的使用安全。

二、施工方法选择：本工程采用空压机注浆工法，对管道四周的土体进行注浆加固处理，形成具有一定强度复合地基，以达到稳固土体的目的。

三、注浆加固：(一)、注浆材料：1、其特性对地下水而言，不易溶解；2、对不同地层，凝结时间可调节；3、高强度、止水；4、注浆材料配比：水泥、水注浆时，将根据现场实际情况适当加入特种材料（硅酸钠）以增加可灌性和早期强度。

当检查井施工完毕，即可封堵钢筋混凝土管外侧与土体之间的空隙，管道西侧由于目前检查井未形成，可先砌筑240mm厚砖墙，墙体单面按五层防水做法抹面，在管内进行压注水泥浆，水灰比按1:1，注浆孔采用管道预留的注浆孔，注浆压力不小于，以注满管壁周围缝隙为准，施工中注意观察空压机的压力仪表的压强以及相邻注浆孔出浆情况。

(二)、注浆孔的布置和注浆范围：本工程采用的管材为采用Ⅱ级“F”型钢筋砼管道，每根管节长2m，每根管有三个注浆孔，在铁路线下及民房下每根管的水平和顶部出均布设注浆孔，其余部位并采用隔孔注浆施工。

（三）、工艺流程1、清孔、连接注浆工艺管道：根据管道预留注浆孔的位置，布设注浆支管，每个注浆口支管均设一控制闸阀。

详见后附注浆工艺图。

2、注入浆液：管道布设完成后开始注浆，注浆压力～；3、封堵注浆孔：采用与预留注浆孔配套的丝堵封堵注浆孔，防止浆液流失。

4、冲洗注浆管：注浆完毕，应立即用清水冲洗注浆管，必须采取适当措施处理废水，搞好清洁工作。

工程质量保证体系：在本工程注浆施工中，应以严格组织管理体系和科学严谨的质量体系来保证工程质量。

一、质量控制：1、工程质量严格按照本工程制定、并经甲方和监理工程师认可的施工方案执行，严格按国家有关技术规范、规程、标准控制施工。

2、根据施工程序，严把配料、注浆压力、注浆量关，每一道工序均安排专人负责，并记录好每一道工序的原始数据。

顶管注浆加固施工方案施工方案概述顶管注浆加固施工方案是一种常见的地下工程加固技术，主要用于强化地下结构的承载能力和抗震性能。

本文将介绍顶管注浆加固施工方案的整体步骤以及所需材料和设备，并探讨其在地下工程中的应用。

施工准备在开始施工之前，首先需要进行相关的准备工作。

这包括确定工程的具体要求和目标、勘察地下情况和结构强度、评估地下水位和地下水质量等。

材料和设备准备在顶管注浆加固施工中，需要准备一些必要的材料和设备。

常用的材料包括水泥、高性能注浆剂、添加剂以及搅拌设备等。

同时，还需要准备注浆管、浇注器具以及压力泵等。

施工步骤1. 第一步是进行顶管安装。

根据实际情况选择合适的顶管，并按照设计要求进行安装。

同时，需要确保顶管的质量和连接的可靠性。

2. 第二步是进行注浆准备工作。

首先，根据工程要求控制好注浆浓度和注浆压力。

接下来，将准备好的水泥、注浆剂和添加剂按照一定比例混合，并进行搅拌，直至达到均匀的浆液。

3. 第三步是进行注浆施工。

在施工过程中，需根据实际情况选择合适的注浆管，将浆液通过注浆管注入到地下结构的空隙中。

同时，要根据注浆压力和速度的变化进行合理的控制，以确保注浆的均匀性和充实度。

4. 第四步是施工结束后的处理工作。

待注浆施工完成后，需及时清理施工现场，并对施工质量进行检查和评估。

同时，要做好相应的记录和报告，以便后续的验收和评估工作。

安全措施在顶管注浆加固施工中，为确保施工人员的安全和施工质量的稳定，需要严格遵守相关的安全措施。

这包括佩戴安全帽、安全鞋等个人防护装备，同时对施工现场进行划定和警示，以确保周边人员的安全。

质量控制为保证顶管注浆加固施工的质量，需要进行严格的质量控制。

施工过程中，应定期对注浆浆液进行取样分析，确保其浓度和均匀性符合要求。

同时，对注浆管的使用情况进行监测和评估，确保其质量和连接的可靠性。

施工效果评估施工结束后，需要对注浆加固的效果进行评估。

这可以通过现场测试、结构变形监测和力学性能分析等手段来完成。

顶管工程注浆加固方案怎么写一、前言随着城市化进程的加快，地下管道设施的建设愈发重要。

而顶管工程作为地下管道系统的重要组成部分，也日益受到人们的关注。

然而，由于地下环境的复杂性及地下管道的老化、腐蚀等问题，顶管工程通常会出现安全隐患。

因此，为了确保顶管工程的安全运行，注浆加固作为一种非常有效的措施应运而生。

本文旨在探讨顶管工程注浆加固方案，为相关工程领域提供参考。

二、顶管工程注浆加固的概述注浆加固是一种将水泥浆料等材料注入地下管道与土壤或管道壁之间的工艺。

通过此种工艺可以增强地下管道的承载力、稳定性，减少渗水漏土以及预防管道的破损。

注浆加固作为一种修补材料，可在管道施工、维护中发挥重要作用。

顶管工程作为一种特殊地下管道类型，其注浆加固也具有一定的特殊性。

因此，地下管道工程中的注浆加固需要结合具体情况，采用不同的注浆方法和材料。

三、顶管工程注浆加固的适用范围1. 地层条件地层条件是决定是否进行注浆加固的关键因素之一。

浅层顶管工程地层常受到各种振动影响，稍有不慎便会导致地下管道管壁发生破损。

需要进行注浆加固，加固后的管道才能具备足够的抗震抗振能力。

此外，地基土中的松散岩屑、疏松土层等也是需要注浆加固的地层。

2. 地质构造地下水位升高的地质构造会使得地面的地下管道处于潮湿状态，容易发生生锈、腐蚀问题。

此时需要利用注浆技术将土壤与地下管道填实，防止外界水分渗透，达到防腐目的。

3. 管道老化地下管道在使用过程中，由于其所处环境的潮湿、有机物的作用，管道壁会发生老化。

在此情况下，采用注浆技术将管道壁进行修补、加固，就显得尤为必要。

四、顶管工程注浆加固的施工工艺和要点1. 测绘在具体进行注浆加固工程前，首先需要进行管道周边地质环境的测绘。

通过地质勘测，确定地层情况，便于制定后续施工方案。

2. 管道清理清理管道表面的锈迹、油污、水垢等，将管道表面处理干净。

3. 正式注浆采用高压注浆机进行注浆加固，根据管道的具体情况，采用不同的注浆材料及注浆方法。

顶管聚合物注浆加固施工方案
概述
顶管聚合物注浆加固技术是常用的加固方法之一，通过注入聚合物材料来填充管道内部空隙，增强管道强度和稳定性。

施工步骤
1. 现场准备：施工前需要检查管道的完整性和清理管道内部杂物，确保管道表面干燥清洁。

2. 材料搅拌：按照材料说明书准确配合原材料，进行快速搅拌并尽快使用。

3. 注浆：将搅拌好的聚合物材料通过注浆设备注入管道内部，从低处到高处逐段注浆。

4. 确认：完成注浆后，需要确认注浆是否充分且无渗漏，可通过检查管道表面是否有气泡和水滴来判断。

5. 收尾：清理现场并做好相应记录。

注意事项
1. 按照材料说明书配比准确，不得随意更改。

2. 注浆时需连续注入，不得停顿，以避免注浆材料混合不均。

3. 管道坡度应控制，注浆顺序应自下而上，避免积聚现象。

4. 施工现场应通风良好，加强安全措施。

以上为顶管聚合物注浆加固施工方案，是经过实践检验的有效方法。

施工过程中应注意事项，确保施工质量，保障工程安全。

顶管工程注浆方案概述顶管工程（也称涵洞工程）是在地下修建管道或隧道的一种施工方法，可以用于水利、燃气、暖通空调等行业。

在施工过程中，为了增强管道或隧道的强度和密封性，需要进行注浆加固。

注浆是利用注浆泵将浆液注入到地下空洞和管道中，填充裂缝和空隙，形成一层均匀、致密、粘结牢固的混凝土外部固化层，增强管道或隧道的强度和密封性。

本文将介绍顶管工程中常用的注浆方案。

注浆材料1. 水泥浆水泥浆是注浆中常用的材料，其浆体为水泥、砂子、水、硬化促进剂等组成。

水泥浆具有硬度高、强度大、可靠性好、施工方便等特点，使用广泛。

2. 硅酸盐浆硅酸盐浆主要由硅酸盐水泥、硅酸盐砂、水等组成。

硅酸盐浆具有粘结力强、耐侵蚀、变形小等优点，适用于一些特殊的地质条件。

3. 聚氨酯浆聚氨酯浆是一种高性能材料，具有良好的耐水性和抗压性能，适用于注浆加固的一些特殊部位。

注浆方案1. 注浆时间顶管工程的管道或隧道一般需要在开挖后1~2天内进行注浆加固，以充分利用土壤的承载能力，并且避免地质条件的变化对顶管工程造成影响。

2. 注浆压力注浆压力是指注浆时推动浆液的压力，一般是通过注浆机调节实现。

注浆压力不能过大或过小，一般控制在0.1~0.3MPa之间，以充分填实洞隙并达到预期效果。

3. 注浆间距注浆间距是指每个注浆孔的间距，一般间距不应大于1m。

注浆孔的设置应根据具体地质条件和工程要求进行设计。

4. 注浆深度注浆深度是指注浆材料进入地下的深度，以填实空隙并保证注浆材料充分固化，一般注浆深度不宜超过顶部高程的1/2。

5. 注浆浆液配比浆液配比是指不同注浆材料按一定比例搅拌形成的浆液。

注浆浆液的配比应精确、合理，并经过实验验证。

一般的配比应为水泥:水=1:0.4~0.45。

结论顶管工程注浆方案是顶管工程中一个非常重要的环节，正确的注浆方案可以确保管道或隧道的强度和密封性。

在选择注浆材料时，应根据不同的地质条件和工程要求进行选择。

注浆方案需要根据具体情况进行设计，以确保注浆效果。

顶管注浆施工方案顶管注浆施工是目前较常见的顶管施工方式之一，其可以解决地下工程中的水土压力问题，保障工程施工的安全性和稳定性。

下面将详细介绍顶管注浆施工方案。

1. 施工前准备工作：(1) 清理施工区域，确保无杂物；(2) 制定详细的施工方案，并对施工人员进行培训；(3) 准备好所需的材料和设备，包括注浆材料、加压泵等。

2. 顶管施工步骤：(1) 挖掘顶管坑：根据设计要求和具体施工情况，挖掘出顶管坑，确保顶管能够顺利进入地下。

(2) 安装顶管：将顶管通过顶管坑顺利地安装到指定位置，保证顶管的水平度和垂直度。

(3) 注浆施工：在顶管周围设置注浆孔，将注浆材料注入孔道，填充顶管周围的空隙，提高地下土体的稳定性。

(4) 加压注浆：使用加压泵对注浆材料进行加压，确保注浆材料能够充分渗透到地下土体中，形成坚固的注浆体。

(5) 检测质量：在注浆施工结束后，对注浆体进行检测，确保注浆质量符合设计要求，并记录相关数据。

(6) 进一步处理：根据实际情况，可以采取进一步处理措施，如封堵钻孔、加固地下土体等。

3. 注意事项：(1) 施工人员必须经过专业培训，熟悉施工工艺和操作规程；(2) 施工现场必须严格按照安全规范进行施工，确保施工过程中无安全事故发生；(3) 施工过程中对注浆材料、加压泵等设备进行定期检查和维护，确保施工设备的正常运行；(4) 施工中需注意与周围建筑物、管线等的关系，避免施工过程中对周围环境造成破坏和影响。

综上所述，顶管注浆施工方案在地下工程中起到了至关重要的作用。

通过合理的方案设计和严格的施工操作，可以保证地下工程的安全性和稳定性。

然而，在实际施工中还需根据具体情况进行调整和改进，以适应工程的具体要求。

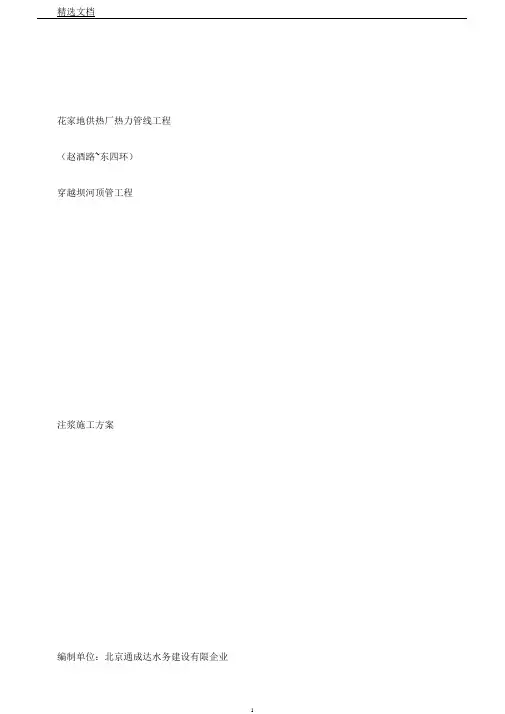

花家地供热厂热力管线工程（赵酒路~东四环）穿越坝河顶管工程注浆施工方案编制单位：北京通成达水务建设有限企业编制日期：2014年11月一、工程归纳本工程为花家地供热厂热力管线工程——5#~6#穿越坝河热力管道套管工程，位于机场路南侧一路与坝河交汇处。

铺设管道规格均为双排Φ1820钢管（壁厚28mm加防腐防锈），铺设长度均为103.7m，管顶埋深距离河床为 4.8m~5.2m，工程采纳人工顶管施工方式。

施工沿线管道许多，此中5#邻近约3米处有一根Φ2700mm污水管道与本管线交错，其管低与本管线管顶距离为2米左右；与本管线并排有一根Φ900mm污水管道，与本施工管线水平距离近来处约 2.5米，构造不明，假如地表沉降，或施工过程中发生塌方，可能有对邻近管线造成破坏和危及施工人员的安全，为保证整个施工计划的安全，顺利进行，预防重（特）大安全生产事故的发生，我项目部拟订此方案。

二、施工方案1、注浆加固及止水原理：注浆时在不改变地层构成的状况下，将土层颗粒间存在的水逼迫挤出，使颗粒间的缝隙充满浆液并使其固结，达到改进土层性状的目的。

其注浆特征是使该土层粘结力(c)、内磨擦角(?)值增大，进而使地层粘结强度及密实度增添，起到加固作用；颗粒空隙中充满了不流动并且固结的浆液后，使土层透水性降低，而形成相对隔水层。

注浆加固后强度:卵石层达到25～30kg/cm?、细中砂层达到15～20kg/cm?、黏土层达到10～12kg/cm?；止水系数可达到：k=10??cm/s～10??cm/s。

（1）注入资料特征：无缩短注浆液属于安全性、高浸透性的注浆资料，固结硬化时间可依据实质工程需要进行调整。

无缩短注浆液分为超高强度型CW-3A、高强度型CW-3B、一般型CW-3C三种种类。

（2）无缩短注浆液特色：1）固结硬化时间简单调整，设计硬化时间长的注浆液也拥有很高强度。

2）浸透性优秀，特别是对微细砂层的浸透性优易。

3）地层中有流动水的状况下也拥有很强的固结性能。
