变电设备巡视作业指导书一、引言变电设备是电力系统中非常重要的组成部分，对于保障电网的安全稳定运行具有至关重要的作用。
为了确保变电设备的正常运行和可靠性，变电设备巡视作业必不可少。
本指导书旨在规范变电设备巡视作业，提高巡视效率和准确性。
二、作业内容1.巡视范围：包括变电站主设备、辅助设备、接地装置等。
2.巡视周期：根据相关规定执行日常巡视、定期巡视和专项巡视。
3.巡视人员：具备相关电力专业知识和经验，经过培训合格的人员进行巡视。
三、巡视作业流程1.巡视前准备–熟悉巡视区域和设备–携带必要的巡视工具和装备–核对巡视任务清单2.巡视过程–仔细观察设备运行情况–检查设备外观是否有异常–检查设备工作环境和周围情况3.巡视记录–记录巡视过程中发现的问题和异常–填写巡视报告并提出建议和处理意见4.巡视总结–对巡视情况进行总结分析–制定下一步改进和维护计划四、巡视注意事项1.巡视过程中要注意安全第一，遵守相关安全规定和操作规程。
2.巡视过程中要认真、细致，确保没有遗漏任何重要细节。
3.巡视发现异常情况要及时报告，并按照规定进行处理。
4.巡视结束后要对巡视结果进行汇总和整理，形成巡视报告并上报主管部门。
五、巡视作业的意义1.发现设备问题，及时进行维修和保养，提高设备的可靠性和运行效率。
2.预防设备故障和事故，避免因设备异常导致的电网故障。
3.提高变电设备的使用寿命，延长设备的更新周期。
六、结束语变电设备巡视作业是保障电网安全运行的重要环节，希望所有从事巡视工作的人员能够严格遵守相关规定和要求，勤勉工作，发现问题及时处理，确保电网的安全稳定运行。
以上是关于变电设备巡视作业的指导书，希望能够对相关人员的工作提供一定的参考和指导。
变电站巡检制度第一篇：变电站巡检制度变电站巡视制度变电站巡视制度是保证电力设备安全运行的有效制度，巡视应按设备的实际位置制定合理的巡视路线，并按规定的时间、路线认真巡视设备以便及时发现设备缺陷和异常情况，为保证电力设备安全运行，特此制定以下巡视制度：1、交接班巡视：在交接班时，对上一班变动、操作、检修过的一、二次设备及自动化设备等新发现的缺陷及带严重缺陷的设备现场进行核对性巡视及检查。
巡视人员为各班值长及相关值班员，巡视时间为交接班前10分钟。
2、正常巡视：正常巡视时间为每个整点，巡视内容如下：（1）、注油的设备注油面应在标准范围以内，注油设备表面应清洁无任何渗油现象。
（2）、导线应无断股、过紧、过松等异常现象，接头、刀闸插头无发热现象。
（3）、瓷瓶部分应清洁、无破损、裂纹、打火、放电、闪络和严重电晕等异常现象。
（4）、配电盘、仪表、继电保护、自动装置和音响信号等应运行指示正常，直流系统绝缘正常。
（5）一次设备的运行状态有无明显变化，声音及颜色是否正常。
3、夜间熄灯巡视：每周五晚上20:30-21:00进行一次，巡视内容为重点检查电气连接点的发热情况和电气设备的外绝缘放电情况。
4、特殊巡视：（1）、严寒季节，重点检查充油设备无油面过低、接头溶雪、瓷瓶结冰等现象。
（2）、高温季节，重点检查充油设备无油面过高、导线过松、通风降温设备应正常。
（3）、刮风季节，重点检查导线无摆动过大、断股等异常现象。
（4）、雷雨季节，重点检查瓷质部分无放电痕迹、裂纹、避雷器放电计数器动作情况。
（5）、雷雨、大雾、霜冻季节，检查瓷质品有无严重放电、打火、电晕等现象，污秽设备地区加强巡检。
（6）、负荷高峰期，应检查各路负荷是否超过最小载流元器件以及设备的过热现象。
（7）、新投运或大修过的设备，应检查在其运行期间无过热过载等异常情况。
（8）、有重要缺陷和故障跳闸的设备，应重点检查其缺陷及故障部位无异常现象。
5、全站巡视：在站长带领下，每月12号上午9:00-10:00巡视一次，主要对全站运行设备状况进行全面巡视和现存缺陷进行会诊性巡视检查。
变电站巡视标准化作业指导书1、分、合闸位置指示是否正确，与实际运行位置是否相符。
2、断路器及重合器指示灯是否正确。
3、支柱绝缘子及套管有无裂痕或放电现象。
4、引线驰度是否适中、接触是否良好，试温蜡片有无融解。
5、断路器支架接地是否完好。
隔离开关的巡视检查项目1、绝缘子是否完整无裂纹、无放电现象。
2、机械部分是否正常。
3、闭锁装置是否正常。
4、触头接触是否良好，接触点是否发热，有无烧伤痕迹，引线有无断股、折断现象。
5、接地刀闸接地是否良好。
第20条电容器的巡视检查项目1、检查三相电流表是否平稳，有无不稳固或激增现象，各相差应不大于10%。
2、放电线圈及三相放电指示灯是否良好。
3、电容器分档刀闸位置是否正确。
4、电容器内部有无放电声；外壳有无鼓肚、渗漏油现象；瓷套有无裂纹、闪络痕迹。
5、电容器油位是否在承诺范畴内。
6、电容器内部连接线是否牢固可靠，。
7、电容器避雷器是否完好，外壳接地是否良好。
第21条互感器、耦合电容器的巡视检查项目1、互感器套管支柱绝缘子是否清洁，有无放电痕迹。
2、瓷件是否完好，无裂纹损坏。
3、接头是否牢固、无过热变色现象。
4、充油式互感器油位是否在承诺范畴内。
5、外壳接地是否良好。
第22条防雷设施的巡视检查项目1、避雷器正常巡视项目1）瓷质、法兰部分有无破旧、裂纹及放电现象；硅橡胶外壳表面是否有老化、裂纹等痕迹。
2）检查放电计数器是否动作，外壳有无破旧。
3）检查引线是否牢固，接地是否良好。
4）避雷器内部有无专门声响。
2、专门天气的防雷设施巡视项目1）大风天气时，检查避雷针的摆动情形。
2）雷雨后，检查放电计数器动作情形。
3）检查引线及接地线是否牢固，有无损害。
第23条母线的巡视检查项目1、各接头部分是否接触良好。
2、检查软母线是否有断股、散股现象；硬母线有无机械损害。
3、接地故障后，检查瓷瓶表面是否有放电痕迹。
4、大雪天应检查母线的积雪及融解情形。
5、雷雨后，应检查绝缘子是否有破旧、裂纹及放电痕迹。

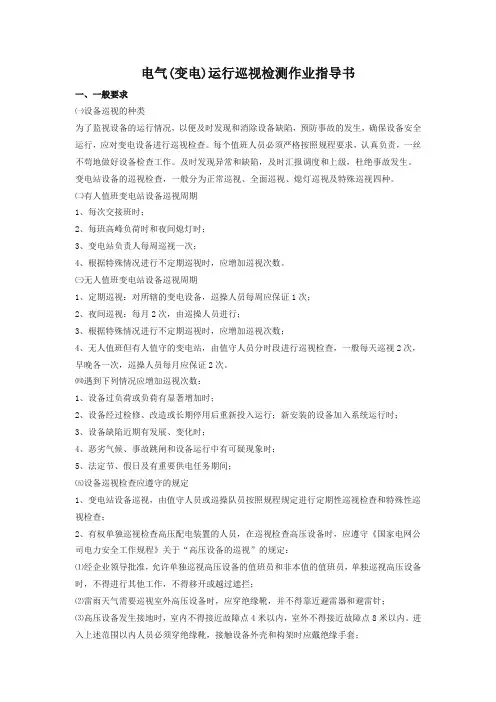

电气（变电）运行巡视检测作业指导书一、一般要求㈠设备巡视的种类为了监视设备的运行情况，以便及时发现和消除设备缺陷，预防事故的发生，确保设备安全运行，应对变电设备进行巡视检查。
每个值班人员必须严格按照规程要求，认真负责，一丝不苟地做好设备检查工作。
及时发现异常和缺陷，及时汇报调度和上级，杜绝事故发生。
变电站设备的巡视检查，一般分为正常巡视、全面巡视、熄灯巡视及特殊巡视四种。
㈡有人值班变电站设备巡视周期1、每次交接班时；2、每班高峰负荷时和夜间熄灯时；3、变电站负责人每周巡视一次；4、根据特殊情况进行不定期巡视时，应增加巡视次数。
㈢无人值班变电站设备巡视周期1、定期巡视：对所辖的变电设备，巡操人员每周应保证1次；2、夜间巡视：每月2次，由巡操人员进行；3、根据特殊情况进行不定期巡视时，应增加巡视次数；4、无人值班但有人值守的变电站，由值守人员分时段进行巡视检查，一般每天巡视2次，早晚各一次，巡操人员每月应保证2次。
㈣遇到下列情况应增加巡视次数：1、设备过负荷或负荷有显著增加时；2、设备经过检修、改造或长期停用后重新投入运行；新安装的设备加入系统运行时；3、设备缺陷近期有发展、变化时；4、恶劣气候、事故跳闸和设备运行中有可疑现象时；5、法定节、假日及有重要供电任务期间；㈤设备巡视检查应遵守的规定1、变电站设备巡视，由值守人员或巡操队员按照规程规定进行定期性巡视检查和特殊性巡视检查；2、有权单独巡视检查高压配电装置的人员，在巡视检查高压设备时，应遵守〈〈国家电网公司电力安全工作规程》关于“高压设备的巡视”的规定：⑴经企业领导批准，允许单独巡视高压设备的值班员和非本值的值班员，单独巡视高压设备时，不得进行其他工作，不得移开或越过遮拦；⑵雷雨天气需要巡视室外高压设备时，应穿绝缘靴，并不得靠近避雷器和避雷针；⑶高压设备发生接地时，室内不得接近故障点4米以内，室外不得接近故障点8米以内。
进入上述范围以内人员必须穿绝缘靴，接触设备外壳和构架时应戴绝缘手套;⑷巡视配电装置时，进出高压室必须随手将门关好；⑸新进人员和实习生不可单独巡视检查；⑹检修班（巡操队）进行红外线测温、继保巡视等，必须执行工作票制度。
搞好变电站设备巡视工作范本一、巡视目的及原则变电站设备巡视是为了及时发现、排除设备运行中的故障、隐患，确保变电站设备安全可靠运行的重要工作。
巡视工作的原则是及时、准确、全面、彻底。
二、巡视内容1.设备外观巡视：包括巡视设备表面是否有损坏、渗漏、腐蚀等问题；检查设备接地是否良好，并清除设备周围的杂物；检查设备标识是否清晰可见；清理设备通风口。
2.设备运行巡视：观察设备运行状态是否正常，包括设备的温度、振动、噪音等指标；监测设备的工作参数，如电流、电压、频率等；检查设备的运行记录、告警信息，是否存在异常情况。
3.设备维护巡视：检查设备维护记录，确保维护工作按照标准进行；检查设备的润滑、冷却、清洁等工作是否到位；确认设备维修工作是否按照要求进行。
4.设备安全巡视：检查变电站设备的地线、避雷器、短路器等安全装置是否完好；检查设备的防火措施是否符合要求；检查变电站设备的安全警示标识是否清晰可见。
5.设备运行记录巡视：查阅设备的运行记录、维护记录、故障记录等，对比历次记录，分析设备的运行情况，发现问题及时解决。
三、巡视方法与频率1.巡视方法：巡视可以采取人工巡视、离线巡视、在线巡视相结合的方式。
人工巡视对设备进行目视检查，离线巡视采取设备断电维修的方式，进行详细的检查和维护；在线巡视通过监控系统对设备进行实时监测，及时发现异常情况。
根据巡视内容和设备重要性，选择合适的巡视方法。
2.巡视频率：设备的巡视频率应根据设备的重要性、运行条件和历史故障情况来确定。
一般来说，变压器、断路器等关键设备的巡视频率要高于其他设备，可按照月度、季度或半年度进行巡视。
四、巡视记录与数据分析1.巡视记录：对每次巡视进行详细记录，包括巡视时间、巡视项目、巡视结果等内容。
记录应详实、准确，记录完毕后及时上报相关部门，以备后续分析和处理。
2.数据分析：对巡视记录进行分析，了解设备的运行状况和故障情况。
如果发现多次巡视记录中存在相同或相似的问题，应及时向上级领导汇报，并采取相应的措施进行处理。
电气(变电)运行巡视检测作业指导书一、一般要求㈠设备巡视的种类为了监视设备的运行情况，以便及时发现和消除设备缺陷，预防事故的发生，确保设备安全运行，应对变电设备进行巡视检查。
每个值班人员必须严格按照规程要求，认真负责，一丝不苟地做好设备检查工作。
及时发现异常和缺陷，及时汇报调度和上级，杜绝事故发生。
变电站设备的巡视检查，一般分为正常巡视、全面巡视、熄灯巡视及特殊巡视四种。
㈡有人值班变电站设备巡视周期1、每次交接班时；2、每班高峰负荷时和夜间熄灯时；3、变电站负责人每周巡视一次；4、根据特殊情况进行不定期巡视时，应增加巡视次数。
㈢无人值班变电站设备巡视周期1、定期巡视：对所辖的变电设备，巡操人员每周应保证1次；2、夜间巡视：每月2次，由巡操人员进行；3、根据特殊情况进行不定期巡视时，应增加巡视次数；4、无人值班但有人值守的变电站，由值守人员分时段进行巡视检查，一般每天巡视2次，早晚各一次，巡操人员每月应保证2次。
㈣遇到下列情况应增加巡视次数：1、设备过负荷或负荷有显著增加时；2、设备经过检修、改造或长期停用后重新投入运行；新安装的设备加入系统运行时；3、设备缺陷近期有发展、变化时；4、恶劣气候、事故跳闸和设备运行中有可疑现象时；5、法定节、假日及有重要供电任务期间；㈤设备巡视检查应遵守的规定1、变电站设备巡视，由值守人员或巡操队员按照规程规定进行定期性巡视检查和特殊性巡视检查；2、有权单独巡视检查高压配电装置的人员，在巡视检查高压设备时，应遵守《国家电网公司电力安全工作规程》关于“高压设备的巡视”的规定：⑴经企业领导批准，允许单独巡视高压设备的值班员和非本值的值班员，单独巡视高压设备时，不得进行其他工作，不得移开或越过遮拦；⑵雷雨天气需要巡视室外高压设备时，应穿绝缘靴，并不得靠近避雷器和避雷针；⑶高压设备发生接地时，室内不得接近故障点4米以内，室外不得接近故障点8米以内。
进入上述范围以内人员必须穿绝缘靴，接触设备外壳和构架时应戴绝缘手套；⑷巡视配电装置时，进出高压室必须随手将门关好；⑸新进人员和实习生不可单独巡视检查；⑹检修班（巡操队）进行红外线测温、继保巡视等，必须执行工作票制度。
赤道几内亚吉布劳水电站输变电工程项目变电站巡检作业指导书(试行)CMEC项目经理部东方电子股份有限公司项目经理部目录1、一般要求2、巡检前的准备3、变压器巡视标准化作业指导卡4、断路器巡视标准化作业指导卡5、开关柜巡视标准化作业指导卡6、柴油发电机、EPS装置巡视标准化作业指导卡7、隔离开关、互感器标准化作业指导卡8、母线巡视标准化作业指导卡9、防雷设施巡视标准化作业指导卡10、电力电缆巡视标准化作业指导卡11、高压室及站用电系统巡视标准化作业指导卡12、直流系统巡视标准化作业指导卡13、继电保护及自动保护装置的巡视标准化作业指导卡14、消防器材、安全工用具的巡视标准化作业指导卡15、辅助设施的巡视标准化作业指导卡赤几电站巡检标准化作业指导1、一般要求1.1设备巡视的种类为了监视设备的运行情况，以便及时发现和消除设备缺陷，预防事故的发生，确保设备安全运行，应对变电设备进行巡视检查。
每个值班人员必须严格按照规程要求，认真负责，一丝不苟地做好设备检查工作。
及时发现异常和缺陷，及时汇报调度和上级，杜绝事故发生。
变电设备的巡视检查，一般分为全面巡视、正常巡视及特殊巡视三种。
1.2 巡视周期：1.2.1 220KV变电站全面巡视每周两次；1.2.2 110KV变电站全面巡视每周1次；1.2.3 20KV变电站全面巡视两周1次；1.2.4有人值守的变电站，由可单独巡视设备的值守人员分时段进行巡视检查；1.3 遇到下列情况应增加巡视次数：1.3.1设备过负荷或负荷有显著增加时，每周增加1次巡检；1.3.2 新安装的设备投入系统运行后24小时内增加1次巡检；1.3.3设备经过检修、改造或长期停用后重新投入运行后，24小时内增加1次巡检；1.3.4设备近期有可疑现象，设备缺陷近期有发展、变化时，视缺陷发展情况增加巡检次数；1.3.5恶劣气候、如雷雨、大风、大雾、高温、大雨、等，每周开展特巡1次；1.3.6法定节、假日及有重要供电任务期间，每周增加正常巡视1次；1.4 设备巡视检查应遵守的规定1.4.1变电站设备巡视，由操巡队长按照规程规定安排定期性巡视检查和特殊性巡视检查；1.4.2有权单独巡视检查高压配电装置的人员，在巡视检查高压设备时，应遵守《电业安全工作规程》关于“高压设备的巡视”的规定：●经项目部领导批准，允许单独巡视高压设备的值班员，单独巡视高压设备时，不得进行其他工作，不得移开或越过遮拦；●雷雨天气需要巡视室外高压设备时，应穿绝缘靴，并不得靠近避雷器和避雷针；●高压设备发生接地时，室内不得接近故障点4米以内，室外不得接近故障点8米以内。
日常巡视作业指导书日常巡视作业指导书前言为了规范架空输电线路(以下简称“输电线路”或“线路”)的运行管理，使其达到标准化、制度化，保证设备安全、可靠、经济运行，特制定本指导书。
本指导书依据国家（行业）有关法律法规，标准（包括规程、规范等）以及网、省公司发布的生产技术文件（包括导则、管理制度等）并结合近年来输电线路运行经验，设备评估分析而制定。
日常巡视作业指导书目次1 范围....................................... (1)2 规范性引用文件 (1)3 支持文件............ . .. (1)4 术语和定义.............. (2)5 安全及预控措施............... . (2)6 作业准备................. . (3)7 作业周期.............. (4)8 工期定额............. . (5)9 设备主要参数........ (5)10 作业流程................. . (5)11 作业步骤及要求.......... .. (6)12 作业中可能出现的主要异常现象及对策..... ..1113 作业后的记录........... . (11)附录A 线路巡视记录表. .13日常巡视作业指导书11 范围本作业指导书适用于35kV ～500kV 架空输电线路运行日常巡视工作。
2 规范性引用文件下列文件中的条款通过本指导书的引用而构成本指导书的条款。
凡是标注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本指导书，但鼓励根据本指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本指导书。
1、GB 50233-2005 110～500kV 架空送电线路施工及验收规范2、DL 409-91 电业安全工作规程 （电力线路部分）3、DL/T 741-2001 架空送电线路运行规程4、Q/CSG 2 0002-2004 架空线路及电缆运行管理标准5、Q/CSG 1 0010-2004 输变电设备状态评价标准8、DL/T621—1997 交流电气装置的接地9、DL —T 5092—1999 110～500kV 架空送电线路设计技术规程10、Q/CSG11502-2008 110～500kV 架空输电线路设计技术规定（暂行）11、DL/T547—49 电力系统光纤通信运行管理规程12、《电业安全工作规程》（热力和机械部分）中华人民共和国电力工业部 1994年版本13、Q/CSG 1 0017.1-2007 110kV ～500kV 送变电工程质量检验及评定标准（第一部分：送电工程）3 支持文件线路竣工图线路运行记录、缺陷记录线路大修技改、设备异动记录日常巡视作业指导书2 线路交叉跨越记录杆塔接地电阻预防性试验记录4 术语和定义4.1定期巡视经常掌握线路各部件运行情况及沿线情况，及时发现设备缺陷和威胁线路安全运行的情况。
电力巡视检查作业指导书一、作业内容范围及编制依据1. 作业项目名称：电力巡视检查作业指导书2. 作业内容范围本指导书适用于电力线路、变电室巡视检查作业3. 编制（修订）文件依据《铁路电力安全工作规程》和《铁路电力管理规则》（铁运[1999]103号）二、人员工机具材料与要求1.人员准备：2.工具准备三、作业程序及标准（一）设备巡检的要求1.设备巡检时，必须严格遵守安全规程和路局、段的有关管理规定，认真执行有关制度，做到不漏巡、错巡，不断提高设备巡视质量，防止设备事故的发生。
2.巡检带电设备时，不得进行其他工作，不得移开或越过遮栏。
雷雨天气，需要巡视带电设备时，应穿绝缘靴，并不得靠近避雷器和避雷针。
3.高压设备发生接地时，室内不得接近故障点4m以内，室外不得接近故障点8m以内，进入上述范围人员必须穿绝缘靴，接触设备外壳和构架时，应戴绝缘手套。
4.巡检作业时，必须按规定着装。
认真巡视检查设备，对设备异常状态和缺陷做到及时发现，认真分析，正确处理，做好记录并按信息汇报程序进行汇报。
5.设备的巡视检查应按照规定的巡视路线进行。
6.有些情况，在进行专项检查时，应详细记录在运行记录簿中。
这些情况具体如下：6.1设备经过检修或长期停运并重新投运时。
6.2新投设备及经过检修、改造的设备。
6.3事故跳闸、存在重大缺陷的设备及其他需要特殊巡视的情形及重点。
（二）、设备巡视的程序1．巡视准备1．1 巡检作业，应按工长或段发布的工作命令进行，并严格执行电力安全规程和技术规程。
1．2 白天正常巡检可由有实际工作经验的电力工单独进行，未经技术安全考试合格的人员不得单独巡线。
夜间巡检、季节性巡检、遇有雷雨、大风、冰雪、洪水及故障后的特殊巡检，必须由两人进行。
1．3 巡检人员必须穿工作服、绝缘鞋、戴安全帽、携带工具包，检电笔，常用工具、安全警告牌（或红白带）、巡检记录簿以及巡检所需的材料工具等。
2．设备巡视检查2.1 设备巡视时，根据巡视性质逐项检查设备状况。
变电站设备巡视作业指导书2010年6月目录1 适用范围 ............................. 错误!未定义书签。
2 引用标准 (4)3巡视要求和巡视周期 (4)3.1巡视要求 (4)3.2巡视周期 (5)4 巡视前准备 (5)4.1人员要求 (5)4.2危险点分析 (5)4.3安全措施 (6)4.4巡视工器具 (7)5 巡视卡的使用说明 (7)6巡视路线图 (7)6.1开关场巡视路线图 (8)6.2主控室、保护室巡视路线图 (8)7巡视准备情况检查....................... 错误!未定义书签。
8指导书执行情况评估..................... 错误!未定义书签。
附录1 设备全面巡视标准 (9)附录2 设备班中巡视标准 (18)附录3 设备交接班巡视标准 (34)附录4 设备夜间巡视标准 (39)附录5 设备巡视卡 (40)1、适用范围：本指导书规定了变电站运行人员对变电站一、二次设备巡视作业程序和要求。
2 引用标准国家电网安监[2005]83号国家电网公司电力安全工作规程（变电站和发电厂电气部分）国家电网生技[2005]172号输变电设备运行规范国家电网生技[2005]174号输变电设备技术监督规定DL/T 587—1996 微机继电保护装置运行管理规程DL 5027—1993 电力设备典型消防规程国家电网公司[2003]387号变电站管理规范（试行）国家电网生[2003]243号防止电气误操作装置管理规定国家电网生技[2005]400号国家电网公司十八项电网重大反事故措施（试行）3 巡视要求和巡视周期3.1巡视要求3.1.1值班人员在值班期间应按规定对一、二次设备进行巡视检查，对设备的异常和缺陷要作到及时发现、认真分析、正确处理、作好记录并及时汇报。
3.1.2值班人员正常巡视应按“变电站设备巡视卡”要求和规定的巡视路线进行。
3.1.3设备巡视时，运行人员必须遵守《电力安全工作规程》（变电站和发电厂电气部分）的有关规定。
附件一变电设备全面巡视标准化作业指导书变电设备全面巡视标准化作业指导书1．一次设备部分1．1变压器1．1．1有载调压变压器1．1．2无载调压变压器1．1．3站用变压器1．2断路器1．2．1 GIS的巡视检查项目1．2．2 SF6断路器1．2．3油断路器1．2．4真空断路器1．3开关柜1．4隔离开关（含相应接地刀闸）1．5互感器（含电压互感器、电流互感器）1．6阻波器1．7耦合电容器1．8结合滤波器1．9电抗器1．10电容器1．11消弧线圈1．12支柱绝缘子1．13母线1．14避雷器1．15高压带电显示装置2．二次设备部分2．1控制屏、保护屏、测控屏、故障录波屏、电度表屏、通信屏、直流屏、站用电屏等公共部分2．1．1控制屏2．1．2保护屏及测控屏2．1．3故障录波屏2．1．4电度表屏2．1．5通信屏2．1．6直流屏2．1．7站用电屏2．1．8其它屏2．1．9其它设备2．1．9．1后台监控系统2．1．9．2微机五防系统2．1．9．3录音系统2．1．9．4电量采集系统2．1．9．5视频监控系统2．1．9．5电子围栏及防盗报警系统2．2变压器保护装置及操作箱2．2．1变压器保护（保护测控）装置2．2．3变压器各侧开关操作箱2．3线路、断路器保护装置、操作箱、高频收发信机及光纤通讯装置2．3．1线路保护装置、断路器保护装置 2．3．2操作箱2．3．4高频收发信机2．4电容器、电抗器保护（保护测控）装置2．5母线保护装置2．6测控装置2．7故障录波装置、行波测距装置2．8通信装置2．9 GPS时钟装置2．10备自投装置2．11其它装置3．直流设备部分3．1直流充电设备3．2直流绝缘监测设备3．3直流测控及蓄电池巡检装置3．4蓄电池4．通讯设备部分4．1通讯直流设备4．1．1直流充电设备4．1．2直流绝缘监测设备4．1．3直流测控及蓄电池巡检装置4．2通讯装置5．消防部分5．1消防器材5．2消防设施5．3消防报警系统6．安全工器具部分6．1绝缘手套6．2绝缘靴6．3验电器6．4安全工器柜6．5操作杆6．6成组接地线6．7接地线6．8 SF6防护服及防毒面具6．9 标示牌6．10安全带6．11安全帽7．站内土建部分7．1建筑物7．2围墙及排水沟7．3电缆沟7．4避雷针7．5空调。
变电运行巡视指导书1 结构由封面、范围、引用文件、巡视周期、巡视前准备、巡视路线图、巡视卡、缺陷及异常记录、巡视签名记录和指导书执行情况评估10项内容组成。
2 内容及格式2.1 封面a）内容由作业名称、编号、编写人及时间、审核人及时间、批准人及时间、编写部门6项内容组成。
1）作业名称指现场具体巡视任务，如“××kV××变电站设备巡视指导书”。
2）编号应具有唯一性和可追溯性，便于查找。
可采用企业标准编号，Q/×××，位于封面的右上角。
3）编写人及时间负责作业指导书的编写，在指导书编写人一栏内签名，并注明编写时间。
4）审核人及时间负责作业指导书的审核，对编写的正确性负责。
在指导书审核人一栏内签名，并注明审核时间。
5）批准人及时间作业指导书执行的批准人，在指导书批准人一栏内签名，并注明批准时间。
6）编写部门指作业指导书的具体编写单位。
b）格式2.2 范围指作业指导书的使用效力，如“本指导书适用于××kV××变电站设备巡视检查工作”。
2.3 引用文件明确编写作业指导书所引用的法规、规程、标准、设备说明书及企业管理规定和文件。
2.4 巡视周期规定持作业指导书巡视设备的时间要求。
2.5 巡视前准备2.5.1 巡视人员要求a）内容1）规定工作人员的精神状态；2）规定工作人员的资格，包括作业技能、安全资质等。
b）格式2.5.2危险点分析a）内容1）巡视地点的特点，如带电等可能给巡视人员带来的危险因素；2）巡视环境的情况，如雷雨天气、夜间、有害气体、缺氧、设备接地等，可能给巡视人员安全健康造成的危害；3）巡视人员的身体状况不适、思想波动、不安全行为、技术水平能力不足等可能带来的危害或设备异常；4）其它可能给巡视人员带来危害或造成设备异常的不安全因素。
b）格式2.5.3安全措施a）内容1）规定特殊天气巡视的措施，如雷雨、雪、大雾等；2）规定故障巡视的措施，如设备接地等；3）规定进出高压室的注意事项，如SF6设备室等；4）规定夜间巡视的照明要求；5）规定对危险点、相邻带电部位所采取的措施，如安全距离、围栏等；6）规定着装。
Q/GDW15-04/ZY 001-2014-10502Q/GDW15-04/ZY 001-2014-10502 变电站巡视标准化作业指导书编写：年月日审核：年月日批准：年月日宜昌供电公司XXXQ/GDW15-04/ZY 001-2014-10502Q/GDW15-04/ZY 001-2014-10502目次前言 (Ⅲ)1 一般要求 (1)1.1 设备巡视的种类 (1)1.2 巡视周期 (1)1.3 遇到下列情况应增加巡视次数： (1)1.4 设备巡视检查应遵守的规定及安全注意事项 (1)1.5 设备巡视检查的基本方法 (2)1.6 特殊情况下的巡视 (3)2 引用文件 (3)3 巡视前准备 (4)3.1 人员要求 (4)3.2 危险点控制措施 (4)3.3 巡视工器具 (5)4 巡视标准 (5)4.1 电力变压器巡视作业标准 (5)4.2 断路器巡视作业标准 (8)4.3 全封闭组合电器（GIS）巡视作业标准 (10)4.4 开关柜巡视作业标准 (11)4.5 隔离开关巡视作业标准 (11)4.6 电力电容器巡视作业标准 (12)4.7 互感器巡视作业标准 (12)4.8 母线巡视作业标准 (13)4.9 高频加工设备的巡视作业标准 (13)Q/GDW15-04/ZY 001-2014-10502 4.10 防雷设施巡视作业标准 (14)4.11 电力电缆巡视作业标准 (14)4.12 配电装置室及站用电系统巡视作业标准 (15)4.13 直流系统巡视作业标准 (16)4.14 继电保护及自动保护装置的巡视作业标准 (16)4.15 消防器材的巡视检查 (17)4.16 安全工用具的巡视检查 (18)4.17 微机防误闭锁装置的巡视检查 (18)4.18 综自系统的巡视检查 (19)4.19 辅助设施的巡视检查 (19)4.20 电抗器的巡视作业标准 (20)4.21 消弧线圈的巡视作业标准 (20)注：前言本标准是按照Q/GDW 003-2011-00701（国家电网公司标准编写规范）给出的规则起草。
