电力施工安全学习23页PPT

第二节 我国现行主要的有关用电 安全方面的规范、标准
1. 建设部《施工现场临时用电安全技术规范》 （JGJ46---88） 2.《安全电压》（GB3805---84） 3.《漏电保护器安装和运行》（GB955---92) 4.《建筑施工安全检查标准》（JGJ59—99）
施工现场用电安全检查项目
保证项目 外电防护 接地与接零保护系统 配电箱与开关箱 现场照明
实施保证安全的技术措施和组织措施

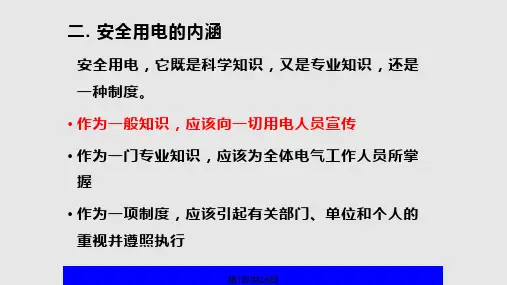

三. 安全用电内涵
安全用电，它既是科学知识，又是专 业知识，还是一种制度。 作为一般知识，应该向一切用电人员宣传； 作为一门专业知识，应该为全体电气工作 人员所掌握； 作为一项制度，应该引起有关部门、单位 和个人所重视并遵照执行。
四. 安全用电意义
对象：
人 — 安全管理的根本 物 — 安全管理的基础 环境和自然 — 安全管理的外部条件 二. 用电安全管理 所谓安全用电是指：在保证人身及设备 安全的前提下，正确的使用电力以及以 此为目的而采取的科学措施和手段。
宏观管理
建立健全各种规章制度
定期进行安全检查
进行经常性的安全教育
有完善的安全资料
二. 安全距离
带电体与其附近接地的物体、地 面、不同极（或相）带电体，以 及人体之间必须保持的最小空间 距离或最小空气间隙
三. 安全距离要求
在建工程（含脚手架具）的外侧边缘 与外电架空线路的边线之间的最小安 全距离
外电线路电压（KV) 1以下 1—10 35—110 220 500
最小安全操作距离 4 (m)
一般项目 配电线路 电气装置 变配电装置 用电档案
第三节 触电事故发生的原因及防治措施

建筑施工“四大伤害”事故（占总事故的80%

实践操作演练
通过模拟操作和实践演 练，提高员工应对突发 事件的应急处理能力。
安全教育的形式和要求
定期开展安全教育活动
丰富教育形式
企业应定期开展施工用电安全教育活动， 确保员工接受足够的安全教育。
采用多种形式进行安全教育，如讲座、视 频、宣传册等，提高员工的学习兴趣。
考核与评估
持续改进
对员工进行考核与评估，确保员工掌握必 要的安全知识和技能。
全。
安全制度三
用电安全培训制度
内容描述
要求操作电气设备的人员必须经 过专业培训并取得操作证书。
THANKS。
施工现场用电设备的安装和使用
01
02
03
设备选择与配置
根据施工需要，选择合适 的用电设备，并合理配置 ，确保设备性能与安全要 求相符。
安装规范
按照国家和地方的相关标 准、规范，对用电设备进 行安装，确保设备安装牢 固、稳定。
使用规定
制定用电设备的使用规定 ，明确设备操作流程和注 意事项，确保设备使用安 全。
《施工用电安全培训》PPT课件
目 录
• 施工用电安全概述 • 施工用电安全基础知识 • 施工用电安全操作规程 • 施工用电安全事故预防与处理 • 施工用电安全培训与教育 • 案例分析
01
施工用电安全概述
施工用电安全的重要性
保障施工人员生命安全
降低企业安全风险
避免因用电不当导致的触电、电击等 事故，确保施工人员的生命安全。
电气设备维护和检查
日常维护
建立用电设备的日常维护制度， 定期对设备进行检查、清洁、紧
固等维护工作。
定期检查
定期对电气设备进行检查，重点检 查设备的绝缘性能、工作状态等， 及时发现并处理安全隐患。

3、触电的 预防：
一．安全供电：电力建筑施工现场所使用的电气配电设备必须 满足“三相五线制供电，三级配电、两级保护，两道防线”的 “临时用电三原则”，从事发电、送电、变电、配电工，电气 设备的安装、运行、检修（维修）、试验工必须经政府部门培 训考试合格、持证上岗。 二．安全保护：所有低压配电设备和用电设备必须加装漏电保 护器。移动式和手持式用电设备高灵敏电流型漏电保护器动作 电流不超过30mA，动作时间不超过0.1s。 三．安全电压。手提行灯电压不超过36V，易导电的金属容器内、 潮湿场所行灯电压不超过12V。 四．安全绝缘：所使用的手持电动工具必须是加强绝缘的Ⅱ类 或Ⅲ类设备。使用移动式和手持式用电设备人员应穿戴绝缘劳 保用品。 五．安全接地：所有用电设备导电外壳必须可靠接地（接零）。 高大临时设施、建筑物必须装设可靠防雷装置。 六．安全距离：人体及工器具、机械与带电体保持安全距离。 七．安全隔离：对供、用电设备采取安全遮栏、“一机一箱一 闸一保护”安全隔离，及安全提示、安全警示等。
高处坠落和物体打击防范技术
使用的工器具、临时材料设备堆放必须符合要求，垃圾废料应及时清理，并设置垃圾通道或 临时垃圾箱，严禁抛洒。 高处作业人员应经体检合格，配备相适应的劳动防护用品，作业前必须经安全技术书面签字 交底，了解和掌握高处作业危险源、危险点，提高安全防范意识和能力。严禁无保护情况下 攀登、单樑上行走或铁塔上工作移位，严禁攀爬悬崖陡壁或深基坑边行走。 在易发生高处坠落的区域，作业人员必须使用减轻伤害后果的安全带、速差保护器、攀登自 锁器、安全网等劳动保护用品。配齐防止发生高处坠落事故发生的个人紧身工作服、防滑鞋 等劳保用品。 进入施工现场所有人员必须正确佩戴安全帽，减轻意外伤害后果。高处作业人员应使用工具 袋和吊绳传递物品，高处临时存放物体必须有固定措施，临边设置踢脚板，高空吊物必须设 立警戒区，吊物应绑扎牢固，下方严禁站人，垂直交叉处设安全通道、隔离层等，防止高处 落物伤人。

• 7、接地装置的安全要求
• （1）连接的可靠性
• 1）接地装置之间的连接，一般采用焊接、镀锌螺栓连接或热剂焊等方式 ， 但均应保证是电气连接；
2021/8/31
16
• 2）扁钢搭接焊长度应大于其2倍，且至少在3个棱边进行焊接；圆钢搭接长度 应大于其直接有6倍，且至少双面焊；焊接必须牢固无虚焊；当不能采用焊接 时，可用镀锌螺栓或卡箍连接，但必须保证接触良好，在有振动的地方，应 采用防松防动措施。
• 1、配电系统应设置配电柜或总配电箱、分配电箱（可设多级）、开关箱，实 行三级配电；
• 1）总配电柜是三级配电的第一级，在施工现场临时供电系统中起总用电控制、 保护、电能计量、无功功率补偿与电压质量监测的配电柜；
• 2）分配电箱是三级配电的第二级，在现场总配电箱的控制下，保护、管理与 供电给各开关箱电源的配电箱。分配电箱可设置多级进行分级配电；
稳定系统的电压，防止高压侧电源直接窜入低压侧，造成低压系统的电气设 备被摧毁不能正常工作的情况发生。 • 2、保护接地 • 将电气设备外壳与大地连接叫保护接地，阻值不应大于4欧。有了这种接地可 以保护人体接触设备漏电时的安全，防止发生触电事故；
2021/8/31
14
• 3、保护接零
• 将电气设备外壳与电网的零线连接叫保护接零。保护接零是将设备的碰壳故 障改变为单相短路故障，保护接零与保护切断相配合，由于单相短路电流很 大，所以能迅速切断保险或自动开关跳闸，使用设备与电源脱离，达到避免 发生触电事故的目的。
2021/8/31
15
• 110KW的危险电压；而保护接零能获取大的短路电流，保证熔断器快速熔断， 避免触电事故。第二，每台用电设备采用保护接地，其阻值达4欧，也是需要 一定数量的钢材打入地下费工费材料；而采用保护接零敷设的零线可以多次 周围使用，从经济上也是比较合理的。

高处作业时应设置安全网、防护栏等 防护设施，并定期进行检查和维护。
高处作业人员应佩戴安全带、安全帽 等个人防护用品，并遵守相关安全规 定和操作规程。
高处作业时应避免在恶劣天气下进行， 如遇紧急情况应及时采取措施。
交叉作业安全规程
交叉作业时，应明确各方的安全责任和协调机制，遵守 相关安全规定和操作规程。
02 电力施工安全基础知识
电力施工安全规范
遵守国家及地方政府有关电力施工安全的法律法规，确保施工过程符合相关规定。 严格执行电力施工企业安全标准，确保施工现场安全有序。
遵循电力行业安全技术标准，确保施工质量和安全。
电力施工安全标识
设立明显的安全警示 标识，提醒作业人员 注意安全。
对施工现场的设备、 设施进行定期检查， 确保标识完好无损。
交叉作业时，应注意避免机械伤害、物体打击等事故的 发生，加强现场安全管理。
交叉作业时，应采取相应的防护措施，如设置防护栏、 悬挂警示标志等，确保作业安全。
交叉作业时，应保持沟通畅通，及时处理各种突发情况。
04 电力施工安全事故预防与 处理
安全事故预防措施
定期进行安全培训
确保所有施工人员都了解并掌握安全操 作规程，提高安全意识。
立即报告
一旦发生事故，应立即向相关 部门报告，以便及时采取措施
进行救援和处理。
保持冷静
在事故发生后，应保持冷静，迅速 采取必要的措施，如切断电源、疏 散人员等，以减少事故损失。
配合救援
在救援人员到达现场后，应积 极配合救援工作，提供必要的 信息和帮助。
记录事故经过
在事故处理完毕后，应记录事故经 过、原因和处理结果，以便总结经 验教训，防止类似事故再次发生。
电力施工事故往往会造成人员伤亡和财产损失，加强电力 施工安全学习，有助于保障人民生命财产安全。

电击是电流流经人体内部，引起疼痛发麻，肌 肉抽搐，严重的会引起强烈痉挛,心脏颤动或呼 吸停止，甚至由于因人体心脏，呼吸系统以及 神经系统的致命伤害，造成死亡。绝大部分触
电死亡事故是电击造成的。
电伤是指触电时，人体与带电体接触不良部分 发生的电弧灼伤，或者是人体与带电体接触部 分的电烙印，或由于被电流熔化和蒸发的金属 微粒等侵入人体皮肤引起的皮肤金属化。电伤 通常是由电流的热效应，化学效应或机械效应
居民区 非居民区 交通困难区 不能通航的或浮运的冬季水面 不 能 通 航 的 或 浮 运 的 最 高 水 面 (50年 一 遇 )
线路电压(KV)
＜1 10 35
6 6.5 7
5 5.5 6
4 4.5 5
5
5 5.5
3
33
线路电压(KV)
导线与建筑物的最小距离(m) ＜1 10 35
垂直距离
2.5 3 4
➢ 表上有 标有接地Ｅ、 电路Ｌ和屏 蔽G三个接 线柱，如右 图所示。
Ｌ Ｇ
Ｅ
➢ Ａ．为了保证安全，测量前、测量后 都应断电放电，放电时间不短于2－3分 钟。
➢ B．摇把的转速由慢到快，最后稳定 在每分钟120转左右，表针指示的数值就 是所测得的绝缘电阻值。
➢ C．测试过程中，若表针指向“0”位， 表明被测件绝缘损坏，应停止转动摇把， 以防损坏摇表。
➢ 变压器与四壁的间距应大于0.6～1.0米； ➢ 一般开关设备安装高度为1.3～1.5米； ➢ 拉线开关高度可取3米； ➢ 明装插座离地面高度可取0.3～1.5米；
❖检修间距
➢ 在高压无遮栏操作中，人体或工具与带电 体的间距10KV以下应≥0.7米、 20～35KV应 ≥ 1.0米；
➢ 在线路上工作时，人体或工具与带电导线 的间距10KV以下应≥1.0米、 35KV应≥ 2.5 米。

第19页/共26页
安全要求
•一般场所宜选用额定电压为220V的照 明设备 •单相回路的照明开关箱(板)必须装设 漏电保护器 •所有照明灯具金属外壳必须作保护接 零
第20页/共26页
•隧道、高温、导电灰尘等场所，灯具 离地面高度不得低于2.4m（低于 2.4m的场所，应使用36V以下安全 电压），室外不得低于3m •在潮湿和易触及带电体场所的照明电 源电压不得大于24V
●配电箱、开关箱应采用铁板或优质绝缘材料制作，安 装于坚固的支架上。
●配电箱、开关箱内的连接线应采用绝缘导线，接头不 应松动，不应有外露带电部分。
●不得在箱体的上顶面、侧面、后面、或箱门处设置进、 出线口，且进出线不得承受外力
●电箱应设门锁，停止作业断电上锁 第18页/共26页
三.现场照明
在施工现场的电气设备中,照明装 置与人的接触最为经常和普遍,为避免 人员受发生在照明装置上的触电伤害, 照明装置必须从技术上采取以下保安 措施：
第12页/共26页
一.配电箱、开关箱设置原则
1. 分级配电： 在全场设总配电箱，总配电箱以下设
分配电箱，分配电箱以下设开关箱，开关 箱以下就是用电设备，实行分级配电。一 般情况以三级配电为宜。
第13页/共26页
2.三级配电示意图
380V(220V)、50HZ
总配电箱（或配电室）
分配电箱 分配电箱 分配电箱
开关箱
开关箱 开关箱
电气设备
电气设备
电气设备
第14页/共26页
3. 两级漏电保护 在JGJ46—2005《施工现场临时用电
安全技术规范》中明确规定：配电箱开关 箱应实行三级配电两极保护，即：在总配 电箱和开关箱分别设置漏电保护器。
第15页/共26页

站班会
三查
（1）、察言观色，当面询问班组成员，了 解其精神状态和身体状况 。
（2）、查班组成员的着装，是否按作业要 求穿工作服、工作鞋，安全帽佩戴是否符合 标准，登高作业人员是否系上安全带，其它 安全工器具是否齐全，是否符合要求
（3）、检查特种作业人员是否具备上岗资 格，劳动技工、民工是否经教育、培训，符 合上岗条件。
如何开站班会
1、每日开工前，由工作（总）负责人（或 施工负责人）组织，参加工作的全体人员 （包括劳动技工、民工）列队进行站班会； 当工作设有总负责人时应分层次进行站班 会，即：工作总负责人与各分负责人、各 分负责人与各自的工作班成员依次进行。
2、站班会的内容应写入规范的“站班会记 录卡”中，由工作(总)负责人提前准备，站 班会时逐项进行，其作为开工前准备工作 中安全、技术措施的内容之一，所列项目 全部具备条件后方可开工。
常见违章
施工作业 票全部打 钩，现场 资料填写 流于形式；
站班会
三交： （1）、对当天作业的内容、作业方法、
作业顺序、作业分工，向每个作业小组、 每个人进行交代 。 （2）、对当天作业的内容和部位存在的 危险点及其防范措施和安全注意事项进行 交代 。 （3）、对当天作业的施工技术要求和安 全措施要求进行交代
5、对安全措施、停电范围、工作范围等工 作现场条件较为复杂的工作场合可使用图 板，辅以相应的图示进行
6、施工作业的站班会应与施工作业票有效 结合，施工作业票内容应作为站班会危险 点分析与预控的一部分。
安全交底
使用吊车、钩机作业时必须在作业前检查 吊车、钩机司机的特种操作证，并对其进 行安全交底。司机必须在安全交底单上签 字。
开站班会时，必须对工作所有班组人员进 行安全交底。所有班组人员必须亲自签字 确认，不得代签。

• 一张工作票中，工作票签发人、工作负责人和工作许可人三者不得为同一人。 • 工作票由设备运行管理单位签发，也可由经设备运行管理单位审核合格且经批准的检修（施工）单位签发。检修（施工）
单位的工作票签发人、工作负责人名单应事先送设备运行管理单位、调度控制中心备案。 • 承、发包工程，工作票可实行“双签发”。签发工作票时，双方工作票签发人在工作票上分别签名，各自承担相应的安
缘绳索传递，较大的工具应用绳栓在牢固的构件上。 • 在屋顶及其他危险的边沿工作，临空一面应装设安全网或防护栏杆，否则，作业人员应使用安
全带。 • 峭壁、陡坡的工作场地或人行道上，冰雪、碎石、泥土应经常清理，靠外面一侧应设1050～
1200mm高的栏杆。在栏杆内侧设180mm高的侧板。
3 高空作业 PLEASE ENTER THE TITLE TEXT YOU NEED HERE
3 高空作业 PLEASE ENTER THE TITLE TEXT YOU NEED HERE
箱式变电站工作
• 箱式变电站停电工作前，应断开所有可能送电到箱式变电站的线路的断路器、负荷 开关、隔离开关和熔断器，验电、接地后，方可进行箱式变电站的高压设备工作。
• 变压器高压侧短路接地、低压侧短路接地或采取绝缘遮蔽措施后，方可进入变压器 室工作。
工作负责人（监护人）
1）正确组织工作； 2）检查工作票所列安全措施是否正确完备、是否符合现场实际条件，必要时予以补充完善； 3）工作前，对工作班成员进行工作任务、安全措施交底和危险点告知，并确认每个工作班成员都以签名； 4）组织执行工作票所列由其负责的安全措施； 5）监督工作班成员遵守本规程、正确使用劳动防护用品和安全工器具以及执行现场安全措施； 6）关注工作班成员身体状况和精神状态是否出现异常迹象，人员变动是否合适。

（4）手动工具(电钻.砂轮机） (5)电缆线
施工用配电箱的安全检查
（1）施工现场临时用电箱应满足三极配电两级保护的要求，配线必须采用
“三相五线制”系统。配电箱外壳做好接地保护。 （2）每台用电设备必须实行“一机、一闸、一漏、一箱”制。并且做好控制 设备的标识。漏电保护器 应与所控制的设备容量相匹配。开关动作良好。
东曹检修箱线路的拆装 （东曹电气人员进行）
气人员进行）
(4) 检修电源线跨越道路时，应采用架空线路。架空 线路应采用铁横担，瓷瓶架设，距地面一般不低于 5 米，不允许用金属管作电线支撑物. (5) 照明电线不能栓在金属脚手架、龙门架、塔吊等 其它金属上，严禁在地面上乱拉、乱拖。
严禁电源线随道 路铺设
（3）电焊机二次线应采用防水橡皮护套铜芯软电缆，电 缆长度不应大于30米，不得采用金属构件或结构钢筋代 替二次线的地线。

各种保护齐 全 问题：（1）电源线无护罩，
无开关保护。（2）电焊机外壳 无接地，（3）电焊机散热风扇 无防护。
电源开 关
照明灯的安全检查
（1）照明灯具和电源线必须绝缘良好，并应 符合现行国家有关标准的规定。 （2）生产检修用的行灯及在潮湿地点、坑、 井、沟或金属容器内部作业的行灯照明，其 电压不得超过12伏。行灯必须带有金属保护 罩。
各种连接电源线
(1)各级配电箱及用电设备的连接电缆必须采用合格的
绝缘橡胶护套电缆（一、二级配电箱必须采用三相 五芯电缆）,并且电源线的截面应与所控制的负荷相 适应.电缆线中间一般不允许有接头,如有必须用电 工绝缘胶布包好,并保证电缆的防水及电缆机械强度 要求。
电缆中间接头无防护
二：用电设备的安装与拆除接线
电箱外 壳接地
一级总配电箱
