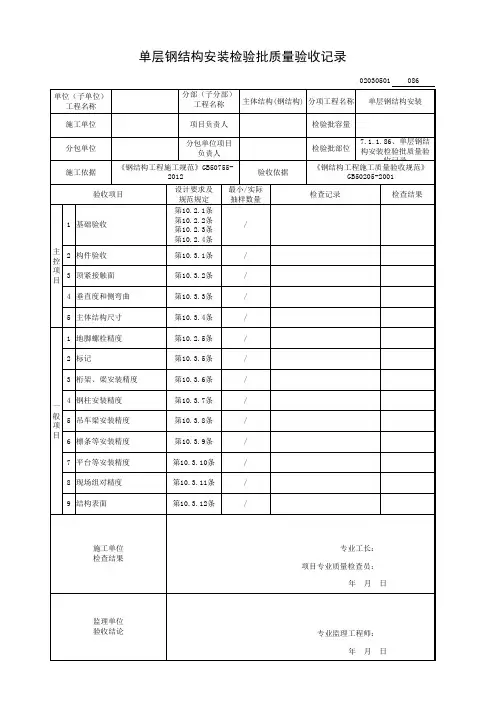

单层钢结构安装工程检验批质量验收记录 2
- 格式:xls
- 大小:53.50 KB
- 文档页数:1
单层钢结构构件安装工程检验钢结构检验批质量验收记录项目名称:单层钢结构构件安装工程项目位置:XXX地区施工单位:XXX公司监理单位:XXX公司检验对象:1.钢结构柱2.钢结构梁3.钢结构框架4.钢结构连接件检验内容:1.材料验收:检查钢材的规格、尺寸、材质是否符合设计要求;2.表面质量:检查构件表面是否有划痕、锈蚀、凹凸等缺陷;3.尺寸精度:检查构件的直线度、平直度、垂直度等尺寸精度;4.拼装质量:检查构件的连接螺栓是否牢固、焊缝是否均匀、焊缝是否有裂缝等;5.防腐措施:检查构件的防锈涂层是否完好、涂层厚度是否符合要求;6.安装质量:检查构件的竖直度、水平度、间距、平整度等安装质量。
检验结果:1.钢结构柱:通过检验,材料验收合格,表面质量良好,尺寸精度符合要求。
2.钢结构梁:通过检验,材料验收合格,表面质量良好,尺寸精度符合要求。
3.钢结构框架:通过检验,材料验收合格,表面质量良好,尺寸精度符合要求,拼装质量良好。
4.钢结构连接件:通过检验,材料验收合格,表面质量良好,拼装质量良好。
质量验收结论:1.所有检验项符合设计要求和相关标准;2.构件安装质量良好,符合施工图纸和技术要求;3.构件的防腐措施得到有效执行,涂层厚度符合要求;4.施工单位负责人对施工过程进行了监督和控制,保证了质量的可控性和稳定性。
备注:XXX公司质量监督人员对本次检验进行了全程监督,并签字确认。
施工单位质量负责人(签字):____________监理单位质量负责人(签字):____________日期:____________这是一份针对单层钢结构构件安装工程的检验批质量验收记录。
通过对钢结构柱、梁、框架和连接件的材料验收、表面质量、尺寸精度、拼装质量、防腐措施和安装质量进行检查,确认其是否符合设计要求和相关标准。
验收结果表明,所有检验项符合要求,施工单位对施工过程进行了有效监督和控制。
该记录为了确保钢结构的质量和安全性,并提供了参考和参考说明。
相关说明本资料表格由江苏省建设工程质量监督站编制,在江苏省境内的工程施工项目,应严格执行本资料表格;对工程地点在外省市的工程项目,应执行当地建设工程质量监督站的要求,当地建设工程质量监督站无要求的,应采用本表格。
各项目部在项目实施过程中应根据GB50300-2001及GB50205-2001的标准要求,综合考虑项目特点使用相应表格。
表格的填具,必须确保及时性,并在进入下道工序前及时得到监理的签复。
在工程正式开工前应与建设方或监理商谈有关交工资料的格式、内容、份数等问题。
一般情况下,应保证一式三份,其中业主一份、城建档案馆一份、本公司档案室一份。
分公司需要保留的,或其他相关方提出要求的应考虑增加的必要。
每份资料原则上都应该用原件,无法做到全部原件的,应在复印件上注明复印件的拥有者并盖上项目部或相应有效章,以便文件资料的追溯,如材料质保书、产品合格证、试验报告等。
另请各分公司质量负责人积极收集外省市质量监督部门的交工资料表格格式,并寄给质量安全部,以便本部门了解各省市质量监督站的相关要求,并寻求满足各地区质量监督站要求的统一表式,以规范我集团的交工资料管理工作。
质量安全部 2003年3月21日建筑工程施工质量验收资料使用说明为认真贯彻执行国家《建筑工程施工质量验收统一标准》(GB50300-2001)及相关规范,促进施工企业做好资料的收集和整理工作,使工程技术资料管理工作做到规范化、标准化、系统化。
依据《建筑工程施工质量验收统一标准》(GB50300-2001)和有关规范编制了《建筑工程施工质量验收资料》。
钢结构部分为子分部工程验收后应纳入相应分部工程进行评定。
现将使用中应注意事项说明如下:一、建筑工程质量验收资料的收集(一)分项工程检验批1、各分项工程检验批在班组自检合格的基础上,由企业专职质检员根据国家专业规范(《钢结构工程施工质量验收规范》GB50205—2001)中相应条款在下道工序施工前进行验收,填写验收记录并经监理工程师(建设单位项目专业技术人员)确认。
钢结构工程检验批质量验收记录表旁站监理方案本文介绍了钢结构零部件加工工程的检验批质量验收记录表,以及钢构件组装工程检验批质量验收记录表。
其中,钢结构天桥和吊车梁(桁架)是本文中需要进行验收的两个部位。
钢结构零部件加工工程检验批质量验收记录表中,需要检验的内容包括材料品种、规格、钢材复验、切面质量、矫正和成型、边缘加工和制孔等方面。
具体的验收标准和规定在表格中有详细说明。
钢构件组装工程检验批质量验收记录表中,需要检验的内容包括焊接H型钢接缝、焊接H型钢精度、焊接组装精度、顶紧接触面、轴线交点错位、焊缝坡口精度、铣平面保护和外形尺寸等方面。
同样,具体的验收标准和规定在表格中有详细说明。
在进行验收时,需要由专业工长(施工员)进行检查评定,并由施工单位进行检查评定记录。
如果符合验收标准和规定,则为合格,否则为不合格。
最后,本文提供了监理(建设)单位验收结论的空白表格,需要由专业监理工程师进行填写,并由建设单位项目专业技术负责人进行签字确认。
总之,本文提供了一份完整的钢结构零部件加工工程和钢构件组装工程的验收记录表格,有助于确保工程质量的合格性。
项目经理XXX加强分包项目经理施工执行标准名称及编号为《钢结构工程施工质量验收规范》(GB-2001)。
其中,多层板叠螺栓孔第9.2.1条规定施工单位检查评定记录监理(建设)单位验收记录通过率应达标。
经检查,主控项目符合要求,一般项目抽样检查均符合设计及规范要求。
针对涂料性能第4.9.1条,涂装基层验收、涂层厚度、涂料质量、表面质量、附着力测试、标志等方面的验收,施工单位检查评定记录应符合设计标准要求。
经检验,涂层符合要求,无结皮、结块、误涂、漏涂,标志清晰。
施工班组长表示主控项目检验合格,一般项目抽样检验符合设计及规范要求。
针对钢结构防火涂料涂装工程的验收,施工单位检查评定记录应符合《钢结构工程施工质量验收规范》(GB-2001)的规定。
涂层表面质量的验收应符合第14.3.6条。
钢结构工程有关安全及功能的检验和见证检测项目钢结构分部(子分部)工程有关安全及功能的检验和见证检测项目按下表规定进行。
钢结构分部(子分部)工程有关安全及功能的检验和见证检测项目项次项目抽检数量及检验方法合格质量标准备注见证取样送样试验项目符合设计要求和见规范第 4.2.2、4.3.2、(1)钢材及焊接材料复4.4.2、4.4.3、6.3.1、12.3.3 国家现行有关产验条规定品标准的规定1 (2)高强度螺栓预拉力、扭矩系数复验(3)摩擦面抗滑移系数复验(4)网架节点承载力试验焊缝质量:一、二级焊缝按焊缝处规范第 5.2.4 、(1)内部缺陷数随机抽检3%,且不应5.2.6、5.2.8、5.2.92(2) 外观缺陷(3) 焊缝尺寸少于 3 处;检验采用超声波或射线探伤及本规条规定范第 5.2.6、5.2.8、5.2.9条方法。
高强度螺栓施工质量按节点数随机抽验3%,规范第 6.3.2 、3(1)终拧扭矩(2)梅花头检查且不应少于 3 个节点,检验按本规范第 6.3.2、6.3.3、6.3.8 条的规定(3)网架螺栓球节点6.3.6、6.3.8 条方法执行柱脚及网架支座按柱脚及网架支座数随符合设计要求和4(1)锚栓紧固(2)垫板、垫块机抽检10%,且不应少于3 个;采用观察和尺规范的规定(3)二次灌浆量等方法进行检验主要构件变形除网架结构外,其他按规范第10.3.3 、(1)钢屋(托)架、桁架构件数随机抽检3%,且11.3.2 、11.3.4 、5钢梁、吊车梁等垂直度和侧向弯曲不应少于 3 个;检验方法按本规范第10.3.3、12.3.4 条的规范(2)钢柱垂直度11.3.2 、11.3.4 、12.3.4(3)网架结构挠度条执行主体结构尺寸见规范第10.3.4、11.3.5 规范第10.3.4 、注:以上所指规范皆为GB50205——2001 《钢结构工程施工质量验收规范》1钢结构工程有关观感质量检查项目钢结构部分(子分部)工程观感质量检查项目按以下表规定进行钢结构分部(子分部)工程观感质量检查项目项次项目抽检数量合格质量标准备注1 普通涂层表面随机抽查 3 个轴线结构构件规范第14.2.3 条的要求2 防火涂层表面随机抽查3 个轴线结构构件随机抽查个轴3规范第14.3.4、14.3.5、14.3.6 条的要求3 压型金属板表面规范第13.3.4 条的要求线间压型金属板表面4 钢平台、钢梯、钢栏杆随机抽查10% 连接牢固,无明显外观缺陷注:以上所指规范皆为GB50205——2001 《钢结构工程施工质量验收规范》钢结构分项工程检验批验收质量验收记录表钢结构(钢构件焊接)分项工程检验批质量验收应按下表进行记录。
钢结构(钢构件焊接)分项工程检验批质量验收记录钢结构(焊钉焊接)分项工程检验批质量验收记录(GB50205—2001)表J.O.2编号:010902/020402□□□钢结构(普通紧固件连接)分项工程检验批质量验收记录钢结构(高强度螺栓连接)分项工程检验批质量验收记录钢结构(零件及部件加工)分项工程检验批质量验收记录(GB50205-2001)表J.0。
5 编号:010905/020405010905/020405□□□接上表钢结构(构件组装)分项工程检验批质量验收记录(GB50205—2001)表J。
0。
6 编号:020406钢结构(预拼装)分项工程检验批质量验收记录(GB50205-2001)表J.O。
7编号:020407□□□钢结构(单层结构安装)分项工程检验批质量验收记录(GB50205—2001)表J。
0。
8 编号:020408□□□钢结构(多层及高层结构安装)分项工程检验批质量验收记录(GB50205-2001)表J。
0。
9 编号:020409□□□钢结构(网架结构安装)分项工程检验批质量验收记录(GB50205-2001)表J.0。
10 编号:020410续下表钢结构(压型金属板)分项工程检验批质量验收记录(GB50205-2001)表J。
0.11 编号:020411钢结构(防腐涂料涂装)分项工程检验批质量验收记录(GB50205—2001)表J。
0。
12编号:020412□□□钢结构(防火涂料涂装)分项工程检验批质量验收记录(GB50205—2001)表J.0.13编号:020413□□□。
钢结构(钢构件焊接)分项工程检验批质量验收记录(GB50205-2001)表J.O.1编号:010901/020401□□□
钢结构(焊钉焊接)分项工程检验批质量验收记录
(GB50205-2001)表J.O.2编号:010902/020402□□□
钢结构(普通紧固件连接)分项工程检验批质量验收记录(GB50205-2001)表J.O.3编号:010903/020403□□□
钢结构(高强度螺栓连接)分项工程检验批质量验收记录(GB50205-2001)表J.O.4编号:010904/020404□□□
钢结构(零件及部件加工)分项工程检验批质量验收记录(GB50205-2001)表J.0.5 编号:010905/020405□□□
010905/020405□□□接上表
钢结构(构件组装)分项工程检验批质量验收记录(GB50205-2001)表J.0.6 编号:020406
钢结构(预拼装)分项工程检验批质量验收记录
(GB50205-2001)表J.O.7编号:020407□□□
钢结构(单层结构安装)分项工程检验批质量验收记录(GB50205-2001)表J.0.8 编号:020408□□□
钢结构(多层及高层结构安装)分项工程检验批质量验收记录(GB50205-2001)表J.0.9 编号:020409□□□
钢结构(网架结构安装)分项工程检验批质量验收记录(GB50205-2001)表J.0.10 编号:020410
钢结构(压型金属板)分项工程检验批质量验收记录(GB50205-2001)表J.0.11 编号:020411
(GB50205-2001)表J.0.12 编号:020412□□□
(GB50205-2001)表J.0.13 编号:020413□□□。
附录J 钢结构分项工程检验批质量验收记录表
令狐文艳
J.0.1钢结构(钢构件焊接)分项工程检验批质量验收记录
J.0.2钢结构(焊钉焊接)分项工程检验批质量验收记录
J.0.3钢结构(普通紧固件连接)分项工程检验批质量验收记录
J.0.4钢结构(高强度螺栓连接)分项工程检验批质量验收记录
J.0.5钢结构(零件及部部件加工)分项工程检验批质量验收
记录
J.0.6钢结构(构件组装)分项工程检验批质量验收记录
J.0.7钢结构(预拼装)分项工程检验批质量验收记录
J.0.8钢结构(单层结构安装)分项工程检验批质量验收记录
表J.0.9钢结构(多层结构安装)分项工程检验批质量验收记
录
J.0.10钢结构(网架结构安装)分项工程检验批质量验收记
录
J.0.11钢结构(压型金属板)分项工程检验批质量验收记录
J.0.12钢结构(防腐涂料涂装)分项工程检验批质量验收记
录
J.0.13钢结构(防火涂料涂装)分项工程检验批质量验收记
录。
站仪检测。
2. 所检测的数据均应在允许偏差范围内,方为合格。
SG—T058填写说明
一、本记录适用于单层、多层及高层钢结构的安装工程。
它是单层、多层及钢结构安装分项工程检验批质量验收记录的支撑表。
二、单层钢主体结构安装的整体垂直度和平面弯曲的允许偏差按规范中表10.3.4的规定选取。
三、此两项检查项目均匀应在结构形成空间刚度单元,且连接固定后进行检测
四、检验用的经纬仪、全站仪应经计量检定合格。
五、本录一式两份,施工单位、建设单位各存一份。
单层纲结构安装检验批质验收记录项目名称:单层纲结构安装检验项目编号:***检验时间:****检验地点:****一、项目概述本次检验是对单层纲结构安装过程进行质量验收,以确保安装质量符合相关要求,保证施工质量和工程安全。
二、检验内容1.单层纲结构安装材料的质量和外观;2.单层纲结构安装是否符合相关规范和要求;3.单层纲结构安装是否牢固、稳定。
三、检验过程1.准备工作在开始检验之前,检验人员先进行了准备工作,包括确认检验所需的工具和设备,准备检验记录表格等。
2.材料质量和外观检验对单层纲结构安装所用材料进行质量和外观检验。
检验人员对主要材料进行了抽样检验,并对样品进行了外观和质量检查。
确认材料质量符合相关要求。
3.安装是否符合相关规范和要求检验对单层纲结构安装过程进行检验,检验人员仔细查看了施工图纸、施工工艺等资料,并对实际施工情况进行了实地检验。
确认施工过程符合相关规范和要求。
4.安装牢固、稳定性检验对单层纲结构的安装进行牢固性和稳定性检验。
检验人员对安装的连接处、固定件、连接件等进行了检查,并进行了相应的测试。
确认单层纲结构安装牢固、稳定。
四、检验结果经过检验,单层纲结构安装质量符合相关要求,通过了本次质量验收。
安装过程中未发现材料、施工等质量问题和隐患,整体质量稳定可靠,符合设计要求和施工规范。
五、存在的问题及处理对策在检验过程中,未发现明显的质量问题或安全隐患。
如果发现任何问题,我们将立即采取措施进行处理,确保施工质量和工程安全。
六、下一步工作根据本次检验结果,我们将及时总结经验,及时整改存在的问题,并进行进一步的施工作业。
同时,继续加强施工现场的管理,做好施工质量的监督和控制。
七、检验记录本次检验的详细记录见附件。
八、检验人员签名检验人员1:检验人员2:以上为单层纲结构安装检验批质验收记录。
钢结构分部工程验收记录表————————————————————————————————作者:————————————————————————————————日期:钢结构分部(子分部)工程验收记录(GB50300-2001)表F.0.1工程名称定西市循环园区中小企业孵化园项目3#车间结构类型钢结构层数一层施工单位甘肃省第二建筑工程公司项目经理张爱平项目技术负责人卞洪分包单位/ 分包项目经理/ 分包技术负责人/序号(分项)工程名称(检验批数)施工单位检查评定监理(建设)单位验收意见1 钢结构焊接分项工程 1 符合设计及施工质量验收规范要求2 普通紧固件连接分项工程 1 符合设计及施工质量验收规范要求3 高强度螺栓连接分项工程 1 符合设计及施工质量验收规范要求4 钢结构零、部件加工分项工程1符合设计及施工质量验收规范要求5 单层结构安装分项工程 1 符合设计及施工质量验收规范要求6 钢构件组装分项工程 1 符合设计及施工质量验收规范要求7 钢构件预拼装分项工程 1 符合设计及施工质量验收规范要求8 压型金属板分项工程 1 符合设计及施工质量验收规范要求9 防腐涂料涂装分项工程 1 符合设计及施工质量验收规范要求10 防火涂料涂装分项工程 1 符合设计及施工质量验收规范要求11 钢结构焊钉焊接分项工程/ /质量控制资料符合设计及施工质量验收规范要求安全和功能检验(检测)报告符合设计及施工质量验收规范要求观感质量验收好验收结论(由监施工单位项目经理:年月日分包单位项目经理:年月日勘察单位项目负责人:年月日设计单位项目负责人:年月日理或建设单位填写)总监理工程师:(建设单位项目专业负责人)年月日注:除地基基础分部外,勘察单位可不参加。
钢结构分部(子分部)工程验收记录(GB50300-2001)表F.0.1工程名称三菱电机上海机电电梯有限公司一期工程(第二工场)结构类型门式钢架层数单层(局部二层)施工单位藤田(上海)建设工程有限公司项目经理手塚政志项目技术负责人王飚分包单位浙江精工钢结构有限公司分包项目经理汤敏分包技术负责人班新光序号子分部(分项)工程名称分项数(检验批数)施工单位检查评定监理(建设)单位验收意见1 钢结构焊接分项工程8 √2 普通紧固件连接分项工程 2 √3 高强度螺栓连接分项工程 2 √4 钢结构零、部件加工分项工程6 √5 单层结构安装分项工程 2 √6 钢构件组装分项工程 4 √7 钢构件预拼装分项工程 2 √8 压型金属板分项工程7 √9 防腐涂料涂装分项工程8 √10 防火涂料涂装分项工程 1 √11 钢结构焊钉焊接分项工程 1 √质量控制资料√安全和功能检验(检测)报告√观感质量验收√验收施工单位项目经理:年月日分包单位项目经理:年月日(由监理或建设单位填写)设计单位项目负责人:年月日总监理工程师:(建设单位项目专业负责人)年月日注:除地基基础分部外,勘察单位可不参加。
钢结构安装(单层)分项工程(构件安装)检验批质量验收评定记录主控项目:检查数量:第1、2、3项:按同类抽查15%,且不应少于5点。
第4项:对主要立面全部检查,对每个所检查的立面,除两列角柱外,尚应至少选取一列中间柱。
检查方法:第1项:用拉线、钢尺现场实测或观察。
第2项:用钢尺及0.3mm和0.8mm厚的塞尺现场实测。
第3项:用吊线、拉线、经纬仪和钢尺现场实测。
第4项:用经纬仪、全站仪等测量。
一般项目:检查数量:第1、2、3、4、6、7项:按同类抽查15%,且不应少于5点。
第5项:按钢平台总数抽查15%,栏杆、钢梯按总长度各抽查15%,但钢平台不应少于1个,栏杆不应少于5m,钢梯不应少于1跑。
检查方法:第1项:观察检查。
第2项:柱脚底座中心线对定位轴线偏移用吊线和钢尺检查;柱基准点标高用水准仪检查;弯曲矢高用经纬仪或拉线和钢尺检查;柱轴线垂直度用经纬仪或吊线和钢尺检查。
第3项:梁的跨中垂直度用吊线和钢尺检查;侧向弯曲矢高、垂直上拱矢高、两端支座中心位移用拉线和钢尺检查;吊车梁支座加劲板中心与柱子承压加劲板中心的偏移用吊线和钢尺检查;同一间内同一横截面吊车梁顶面高差、下挂式吊车梁底面高差用经纬仪、水准仪和钢尺检查;同一列相邻两柱间吊车梁顶面高差用水准仪和钢尺检查;相邻两吊车梁接头部位用钢尺检查;同跨间任一截面的吊车梁中心跨距用经纬仪和光电测距仪检查,跨度小时可用钢尺检查;轨道中心对吊车梁腹板轴线的偏移用吊线和钢尺检查。
第4项:中心线对定位轴线用钢尺检查;墙架立柱垂直度、弯曲矢高用经纬仪或吊线和钢尺检查;抗风桁架垂直度用吊线和钢尺检查;檩条、墙梁间距用钢尺检查;檩条、墙梁弯曲矢高用拉线和钢尺检查。
第5项:平台高度、梁水平度用水准仪检查;支柱垂直度用经纬仪或吊线和钢尺检查;承重平台梁侧向弯曲用拉线和钢尺检查;承重平台梁垂直度、直梯垂直度用吊线和钢尺检查;栏杆高度、立柱间距用钢尺检查。
第6项:用尺量检查。
