车库上翻门技术标准及要求
- 格式:doc
- 大小:40.00 KB
- 文档页数:3
翻板门技术标准一、性能保证一般规定1.翻板门混凝土结构件施工应用按照DL/T5144《水工混凝土施工规范》要求进行施工和质量控制。
2.钢构件加工应符合GB/T14173相关要求。
3.对有特殊要求的翻板闸门,应按照设计要求进行加工制造。
4.翻板闸门生产应有满足加工要求的预制场地和堆放场地,应有完备的混凝土加工和质量检验设施。
二、混凝土构件1、混凝土的各种材料,应经检验合格后方可使用。
2、混凝土施工配合比应通过实验,满足设计技术指标和施工要求。
3、混凝土试件的成型、养护及试验,符合《水工混凝土施工规范》(SL352)相关规定。
4、混凝土生产质量的过程控制应以标准养护28d试件抗压强度为准。
5、翻板闸门构件制作的允许偏差应符合表2.5.1的规定经检验合格的构件应有合格标志表2.5.1翻板闸门混凝土预制构件制作的允许偏差(mm)6.翻板闸门构件安装前应提供混凝土结构的质量检测报告。
内容包括各种原材料(钢筋)的检测报告,混凝土强度检测报告和构件质量评定表。
7、必须严格控制各个构件的重量,必须要进行抽样称重。
三、钢构件1、对于采用钢结构的翻板闸门,其钢号和材质可采用Q235或相近材质。
2、闸门的止水材料可根据运行条件采用橡胶水封或橡胶复合水封。
3、闸门的结构除应满足整体强度和稳定性要求外,尚需考虑制造、运输、安装、防腐蚀施工等方面的要求。
4、闸门的制造与安装应按照设计图样和文件进行。
在制造与安装前,编制焊接工艺指导书;施焊时应满足相应的环境气候条件;焊后应对所有焊缝进行无损检验。
5、焊接应具备水利、电力主管部门或国家有关部门签发的焊工考试合格证。
6、钢结构应进行表面防腐蚀处理。
表面防腐蚀按照表面预处理、表面防腐施工、防腐质量检查三个步骤进行。
表面预处理应符合GB/T8923《涂覆涂料前钢材表面处理表面清洁度的目视评定》中规定的Sa2.5级;表面防腐可采用表面涂料装或金属热喷涂工艺;防腐质量检查应包括对涂层的外观检查及涂层厚度和附着力测量。

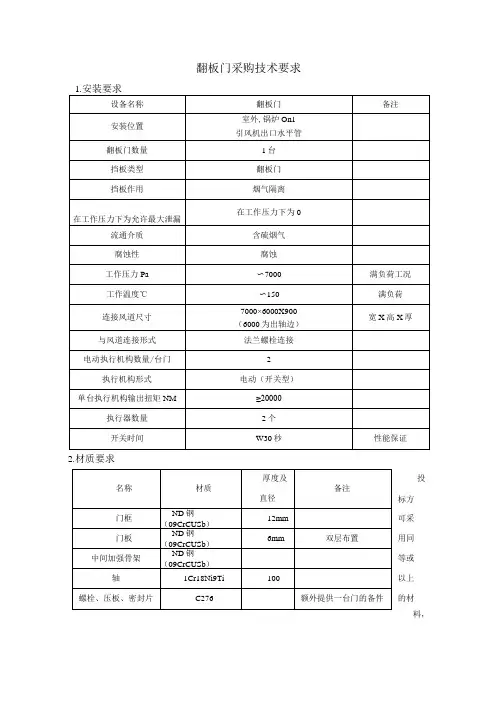

翻板门采购技术要求
2.材质要求
投
标方
可采
用同
等或
以上
的材
料,
所有到货产品进行光谱分析检测,如有与技术要求不符招标方有权进行退货处理并追究投标方的责任。
3.翻板门技术要求
1.1翻板门门框采用整板折弯焊接,外部应用槽钢或钢板加强,保证框架强度。
挡板中间位置设计加强中档,防止门框变形。
3.2翻板门门板采用机翼型双层板,内部采用加强型钢有序布局,防止门板变形。
4.3翻板门执行器利旧,乙方应根据甲方提供的执行器参数核实是否满足翻板门要求。
5.4翻板门前、后轴承均在挡板外布置,翻板门输出端轴承采用进口全封闭自润滑调心轴承。
6.5转动轴的填料室设计要合理,防止烟气的外漏。
密封件要采用防腐蚀和耐高温的氟橡胶,不得使用盘根。
7.6传动轴与传动轴的摇臂之间的连接采用关节轴承,可拆卸联接,通过左右旋丝杆调节,达到同步运动。
方便检修调整,维护保养,更换备件等。
8.7门板与转轴关键零部件,采用专用夹具制造组装,保证转轴同心转动;门板、框架组装使用专用工艺装备,保证门板与门板之间密封严密。
9.8翻板门因运输限制,分体运输,现场拼组装,保证接口尺寸符合管道尺寸安装要求。
3.9翻板门外部需有开关指示,便于外部观察挡板的开启状态。
车库门安装技术标准一、性能1、使用寿命:门的正常使用寿命不低于20000次;2、抗风压性能:单车位门应达到GB/T7106中1级要求;3、保温性能:门板传热系数小于0.954、安全性能:(1)电动遥控车库门驱动装置必须有自动锁紧器,断电时保护装置应能防止门扇滑落;(2)车库门应采用防夹手结构门板;(3)电动车库门应安装延时照明装置。
5、防噪音性能:门整体运行噪音不得高于45dB。
二、材料要求1、轨道:带底座式轨道,冷轧镀锌板制作,钢板厚度为2mm,表面光亮,不易生锈;2、导轨:带底座式轨道,冷轧镀锌板制作,钢板厚度为2mm,表面光亮,不易生锈;3、固定件:采用厚度不小于2mm厚的低碳钢制作,表面冷镀锌;所有固定件部位必须采用不小于1mm厚的钢板加强;4、支架:采用镀锌板模具冲压制作,内镶全封闭轴承;5、连接件:铰链、轮架等均采用冷轧镀锌板制作,厚度为1.5mm;6、门板:1)采用大连浦金多层复合彩色钢板,厚度为0.35mm;门板两侧扣槽需0.8mm 冷轧镀锌板制作;2)门板内聚氨脂发泡需用高压发泡机填充,厚度不小于40MM,密度不低于30kg/m3;;发泡应离火自熄;3)门板应具有极强的保温降噪功能,并带有防尘板间密封;4)整体门板导热系数≤0.04Kcal/mh℃右(0.0465W/m℃);5)吸声系数为50—80%;7、开门机:采用进口直流电机,额定电压220V;电控装置必须保证在-200C~500C的条件下正常使用,在90%的相对湿度下正常工作。
建议采用美国原装进口LM60K 直流民用电机,8、扭簧:优质65Mn弹簧钢丝制作,表面进行发黑处理,抗交变载荷能力强;平均工作寿命达到30000次以上;9、扭簧轴管:需用厚壁镀锌管,直径为25mm;10、法兰与绳轮:精密LD10铸铝材质;钢丝绳直径为大于∮2.5mm为宜;11、滚轮:优质尼龙材质,内部镶有全封闭轴承,具有防尘、防水,抗撞击,运行顺畅,噪声小的功能;12、密封:侧密封与顶密封采用铝合金密封压条配乙烯树脂胶条;底密封采用三元乙丙橡胶胶条,防冰冻,可以阻止潮湿空气及水的渗入;13、执手:采用硬质塑料,内外设双执手;三、制作、安装要求1、在门的上部及两侧安装密封条。

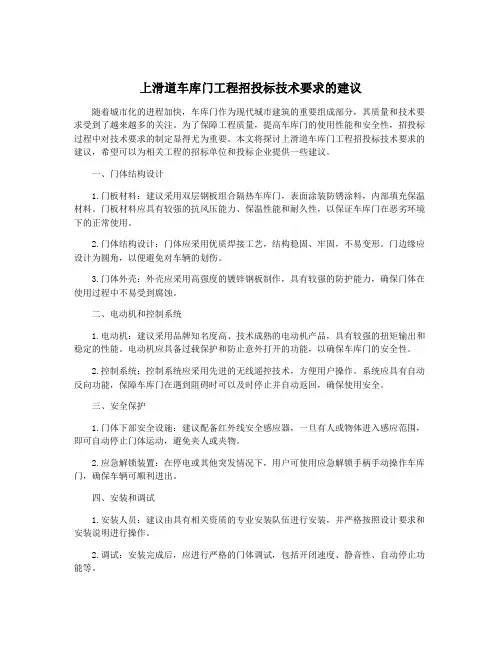

上滑道车库门工程招投标技术要求的建议随着城市化的进程加快,车库门作为现代城市建筑的重要组成部分,其质量和技术要求受到了越来越多的关注。
为了保障工程质量,提高车库门的使用性能和安全性,招投标过程中对技术要求的制定显得尤为重要。
本文将探讨上滑道车库门工程招投标技术要求的建议,希望可以为相关工程的招标单位和投标企业提供一些建议。
一、门体结构设计1.门板材料:建议采用双层钢板组合隔热车库门,表面涂装防锈涂料,内部填充保温材料。
门板材料应具有较强的抗风压能力、保温性能和耐久性,以保证车库门在恶劣环境下的正常使用。
2.门体结构设计:门体应采用优质焊接工艺,结构稳固、牢固,不易变形。
门边缘应设计为圆角,以便避免对车辆的划伤。
3.门体外壳:外壳应采用高强度的镀锌钢板制作,具有较强的防护能力,确保门体在使用过程中不易受到腐蚀。
二、电动机和控制系统1.电动机:建议采用品牌知名度高、技术成熟的电动机产品,具有较强的扭矩输出和稳定的性能。
电动机应具备过载保护和防止意外打开的功能,以确保车库门的安全性。
2.控制系统:控制系统应采用先进的无线遥控技术,方便用户操作。
系统应具有自动反向功能,保障车库门在遇到阻碍时可以及时停止并自动返回,确保使用安全。
三、安全保护1.门体下部安全设施:建议配备红外线安全感应器,一旦有人或物体进入感应范围,即可自动停止门体运动,避免夹人或夹物。
2.应急解锁装置:在停电或其他突发情况下,用户可使用应急解锁手柄手动操作车库门,确保车辆可顺利进出。
四、安装和调试1.安装人员:建议由具有相关资质的专业安装队伍进行安装,并严格按照设计要求和安装说明进行操作。
2.调试:安装完成后,应进行严格的门体调试,包括开闭速度、静音性、自动停止功能等。
五、售后服务1.保修期:招标文件中应明确车库门的质保期限,并规定在保修期内对因质量问题导致的故障进行免费维修或更换。
2.售后服务承诺:投标企业应提供完善的售后服务承诺,包括24小时服务热线、定期巡检等,以保障用户的权益和安全。
车库上翻门技术标准及要求一基本要求1、洞口尺寸、樘数及位置详见建筑图纸。
具体制作尺寸待确定中标单位后由中标单位在制作前现场测量。
2、投标厂家必须绘制深化设计施工图并将图纸及所选构配件送业主、设计院审核认可。
二技术要求1、材料1)、导轨宜采用厚度不小于2mm的低碳钢制作,固定件的材料应保证车库门的使用功能,宜采用厚度不小于2mm的低碳钢制作,使用普通低碳钢材料制作的各种零件应有防腐处理。
2)、门板采用镀锌钢板或热浸镀锌钢板时,钢板的材料厚度不应小于0.35mm.表面双层聚脂漆仿木纹,整体厚度不小于40mm,并配有保护膜。
每块门板内壁横向有等距的凹槽,以提高门的抗冲击强度,并配置加强筋。
3)、芯部充填聚氨基甲酸乙酯泡沫,厚度为40mm,内部置加强钢带;发泡材料密度32kg/m3±2kg/m3,保温、隔热、绝缘、隔音效果好。
4)、门体需配有顶部、底部橡胶密封材料,而且在轨道与门板的结合处装有双层橡胶密封材料。
橡胶密封材料需具有良好的密闭性、弹性、耐老化及耐日晒性。
能长期使用不变形,能有效地隔音、防尘、防风雨。
5)、保持平衡弹簧最少使用寿命为14000循环周期。
配以绕线轮、钢轴,轮上绕有钢丝索与门体底部挂钩相连,需达到即使不用电机,也可轻松手动开启车库门。
6)、门体底部需配有与整体造型效果相符的内外把手,配备应急锁,便于在供电中断时手动开启。
2、电机1.电机需自带主变压器和过载保护装置,预留备用电池借口。
2.运行时间限制:需带有自动安全切断功能。
3.门体运行速度:需带有软启动和软停止功能。
4.最小提升力不小于600N。
5. 可容纳遥控器数量:12把6. 自动中断装置、防抱死装置、延迟保护功能。
7. 电机供电采用220V交流电;8. 传动方式为链条传动,导轨为镀锌钢材质;3、外观要求1)电动开门机造型应美观、线条清晰2) 塑料零件应色彩均匀、无气泡、飞边、凹痕等缺陷3)门板表面要平整,无明显机械损伤,表面涂层要均匀,色泽一致,无流挂、脱落、露底等缺陷。
翻板门主控板技术规范和使用说明一、性能特点:1、开关门自动阻力检测功能,关门过程中,出现阻力,门体自动反转;开门时出现阻力,门体自动停止。
2、开关门反弹力量可调,调整范围宽,可满足不同的使用场合。
遇阻力反弹灵敏可靠;开门力具有最大力保护功能,既保证最大提升力,又能保护电机和门体;3、可选配红外线光电保护开关,确保门体关门时,遇到障碍时自动停止;光电开关简单可靠、接线方便。
4、具有低电压检测功能,保证电压过低时,程序不会执行任何动作,不会损坏控制器和门体。
5、慢启动功能。
本系统具有慢启动功能。
采用慢启动功能,可保护门体和电机不容易损坏。
6、采用Microchip公司的Keeloq® 编码技术,遥控器的编码多达上亿种,绝对不会出现重码,也不可能出现盗码,安全可靠。
7、采用德国技术的遥控接收板,灵敏度高,抗干扰性能好。
遥控距离远,不受电机干扰。
8、后备电池功能。
用户只需简单的联结一个24V的蓄电池即可保证断电时,门体可以继续工作。
在通电情况下,自动对蓄电池充电;当断电时,系统自动转入蓄电池供电,保证系统继续正常工作。
二、控制板布局图以及元件标号:各项定义的详细说明:1. 开关门力调整电位器W1:调整关门反弹力大小,顺时针方向为增大,逆时针方向为减小。
2. 学习灯LRN:遥控器指示灯,用于指示遥控器的工作状态。
3. 学习键LEARN:用于遥控器发射机的学习和删除。
4. 控制/报警端子:外接光电开关和手动开关控制输入/报警输入和输出接口。
从右到左依次为:光电开关接口;墙壁开关接口;报门磁警输入接口;报警门磁输出接口。
接上光电以后PB-IN输入端保持脉冲状态。
当光电开关的光线被阻断时,PB-IN输出高电平,光电开关有效;如果门机处于关门状态,则立刻反弹直到上限位。
墙壁开关:是外接控制门体开、关、停的一个外接代替遥控的开关按键。
报警门磁输入、输出是外接防盗报警的接口,报警门磁输入是外接门磁开关,报警门磁输出是外接报警器,从而实现防盗报警功能。

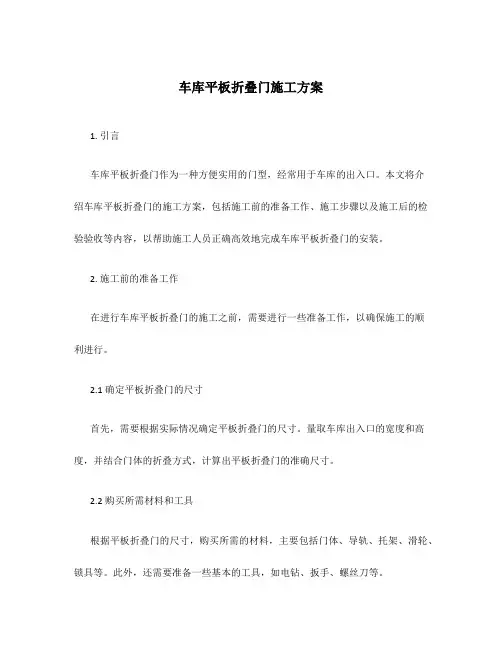

车库平板折叠门施工方案1. 引言车库平板折叠门作为一种方便实用的门型,经常用于车库的出入口。
本文将介绍车库平板折叠门的施工方案,包括施工前的准备工作、施工步骤以及施工后的检验验收等内容,以帮助施工人员正确高效地完成车库平板折叠门的安装。
2. 施工前的准备工作在进行车库平板折叠门的施工之前,需要进行一些准备工作,以确保施工的顺利进行。
2.1 确定平板折叠门的尺寸首先,需要根据实际情况确定平板折叠门的尺寸。
量取车库出入口的宽度和高度,并结合门体的折叠方式,计算出平板折叠门的准确尺寸。
2.2 购买所需材料和工具根据平板折叠门的尺寸,购买所需的材料,主要包括门体、导轨、托架、滑轮、锁具等。
此外,还需要准备一些基本的工具,如电钻、扳手、螺丝刀等。
2.3 清理施工场地在施工之前,需要清理车库出入口的周围环境,确保施工场地干净整洁,并清除可能影响施工的障碍物。
3. 施工步骤3.1 安装门体首先,将导轨固定在车库出入口的上方墙壁上,确保导轨平整牢固。
然后,将门体依次安装在导轨上,注意门体与导轨的连接牢靠。
3.2 安装托架和滑轮将托架固定在门体上,确保托架与门体的连接牢固稳定。
然后,在导轨的顶部固定滑轮,确保滑轮能够顺畅滑动。
3.3 安装锁具根据需要,安装适当的锁具,以确保车库平板折叠门的安全性。
锁具的安装位置应根据实际情况确定,确保能够有效地锁住门体。
3.4 调整门体和滑轮位置安装完成后,需要对门体和滑轮进行适当的调整,确保门体能够顺畅地折叠和展开,并且滑轮能够正确地在导轨上滑动。
3.5 进行功能性测试完成门体安装和调整后,进行功能性测试。
测试包括门体的折叠和展开是否顺畅,滑轮是否能够在导轨上平稳滑动,锁具是否能够有效地锁住门体等。
如果发现问题,及时进行修复和调整。
4. 施工后的验收在施工完成后,需要进行验收工作,以确保平板折叠门的质量和安全。
4.1 检查门体的安装质量检查门体的安装是否牢固稳定,门体是否能够顺畅地折叠和展开,有无松动和异响等情况。
车库门技术要求第一部分概述1.1定义有平衡系统、固定导轨和多块门板连接而成的门扇,门扇侧边装有滚轮,开启时门扇沿导轨运动,向上转折提升。
可利用驱动装置启闭,也可单独使用人工手动启闭。
1.2分类1)按门板结构分:复合门板车库门、单板门板车库门及其他结构车库门。
2)按车位分:单车位车库门、双车位车库门。
3)按驱动型式分:电动遥控车库门、无驱动装置车库门。
1.3规格单车位车库门洞口宽通常为:2400、2700、3000、3300、3600、3900、4200、4500、4800、5400。
单车位车库门洞口高通常为:2000、2100、2400、2500、2700、3000、3300、3600。
双车位车库门洞口宽通常为:3900、4200、4500、4800、5400。
双车位车库门洞口高通常为:2100、2400、2500、2700、3000、3300、3600。
第二部分主要技术性能及执行标准1.3执行标准 JG/T 153-2019《上滑道车库门》1.4主要技术性能1)使用寿命门的正常使用寿命不应低于20000次。
2)抗风压性能门的抗风压性能应根据车库门的使用场合确定,单车位门抗风压性能应≥1000Pa,必要时门板应采取加强措施。
3)保温性能单板门板车库门不要求保温性能,复合门板车库门门板的保温性能应<3.5W/(㎡·k)。
4)安全性能车库门上必须设有安全保险装置,防止出现故障时门扇下冲或正常运行时伤及人员或物件。
(1)车库门宜采用防夹手结构门板;未采用防夹手结构门板,在门外侧相关位置应有明显防夹手标志。
(2)电动遥控车库门应有钢丝绳和弹簧断裂保护装置。
弹簧或钢丝绳断裂时,保护装置应能阻止门板下滑。
(3)电动遥控车库门驱动装置应有自动锁紧器。
自动锁紧器在断电时应能防止门扇滑落。
(4)电动遥控车库门门扇启闭终点应有行程限位。
终点定位准确,重复精度不大于10mm 。
(5)车库门开启终点宜设软质限位撞块。
普通型上滑式车库门的整体介绍(车库门)产品特点: 1、门板采用进口彩钢板压制成典雅的花纹,内充聚胺酯发泡料,具有隔热、隔音、防尘、防腐、美观等特点;2、五金件采用热镀锌钢板冲压制作。
完美的平衡系统使门体在任何位置都处于平衡状态。
3、智能化的开门机使门体运动操控自如,且有多种安全装置配套,更确保使用的安全性。
产品功能: 1、门板功能:平衡性好、抗风能力强、不易老化;2、驱动功能:1)停电状态下能将门体锁在任何位置,目前在国内同类产品中是少数拥有此功能的生产商之一; 2)采用模糊控制行程,全程自动管理,无需人工调试,行程自控准确无误;3)免调试,采用人工仿真技术自动识别门体静态及动态状况,将门体运行参数调整倒最佳状态;4)在门体移动过程中,能根据整个门状态自动调整运行参数到最佳点,无需派人维护。
5)复杂状况下,能自动执行各种保护程序,以保护开门机不受损坏。
6)可加装备用电源及机械、红外报警系统。
7)自动延时照明,自动关门等。
3、开门电机遥控装置采用国际最先进的滚码技术,编码容量在1亿次以上,安全防盗性能强。
产品参数: 一、门板主要技术参数(1)单块门板尺寸:单节高度380mm-540mm可调节,最大跨度8000mm可生产,普通门体厚度40mm(加强型50mm);(2)热传导系数≤0.02W/km;(3)色差ΔE<2.0nbs;(4)聚氨脂发泡密度≥40;二、驱动参数:(1)电源:AC220V上下15%(2)工作电压:24VDC(3)电机功率:150W(4)频率:50-60HZ(5)最大提升力:700N(6)运行数度:0.1-0.16m/s(7)环境温度:-400C~+500C(8)环境湿度:相对湿度90%以下(9)重量:3㎏三、五金套件:1、滑轮:1.2m厚铁板制作,表面冷镀锌,外径76mm,轮轴内孔直径10mm;2、扭簧绳轮:材质用铝合金压铸,有两种规格:〈1〉外径:100m〈2〉外径:110m,内孔直径都是:26.0mm;3、尼龙轮:国产尼龙6压铸,尼龙外径是:45.6mm 总长度:114mm 铁轴直径:11mm;轴承尼龙轮:进口尼龙6压铸,尼龙轮外径46mm总长度有两种规格:1. 117mm 2. 170mm。
电动转折提升门技术要求
一、门板采用双层彩钢板,内部充填B1级聚苯板(密度大于
20kg/m3)。
二、 板身厚度为75mm,加装加强筋。
三、 五金件采用热镀锌钢板制作,应有较好的抗腐性能。
五、 导轨采用大型工业门导轨(80mm宽)钢板厚度2.5mm。
六、 滚轮采用大型工业门滚轮Φ72
七、 铰链采用工业门专用铰链。
钢板δ=2.5mm。
八、 平衡系统采用扭簧平衡,扭簧力量根据门板重量,提升高度,钢丝绳盘尺寸等数据合理配置,安全系数大于1.3。
九、 提升钢丝绳按安全系数大于4.5倍。
十、 配备钢丝绳断裂防坠装置。
十一、 开启方式可电动,可遥控开启,亦可通过脱开离合器后采用手拉链条手动开启。
详见国标图集:《02J611-3电动转折提升门》。
2012.10.13。
上翻式车库门制作方法
嘿,朋友们!今天咱就来聊聊上翻式车库门制作方法,这可真是个有趣又实用的事儿呀!
要制作上翻式车库门,首先得准备好材料,像坚固的钢材啦、合适的铰链啦等等。
然后就开始动手啦!先把钢材按照尺寸切割好,这就好比是给门打造一个合适的“骨架”。
接着安装铰链,这可是关键步骤,一定要确保安装得牢固,不然门可就没法顺畅开关啦!然后把各个部分组装起来,就像搭积木一样,看着门的形状慢慢呈现出来,那感觉可真棒!还有哦,在安装过程中,要时刻注意尺寸的精准度,不然可就前功尽弃啦!
在这个过程中,安全性和稳定性那可是至关重要的呀!就像建房子要打牢地基一样,我们制作车库门也得保证它稳稳当当的。
选用高质量的材料就是给门穿上了坚固的“铠甲”,让它能够抵御各种情况。
而精确的安装则像是给门注入了“灵魂”,让它能够灵活又安全地工作。
如果门不安全不稳定,那不是让人提心吊胆的嘛!
上翻式车库门的应用场景那可多了去了!比如在私人住宅的车库,它不仅能保护车辆,还能增添一份美观呢!还有在一些商业场所,它的实用性也是杠杠的呀!它的优势可不少呢,操作简单方便,一抬手门就上去了,多轻松呀!而且它还不占太多空间,多实用呀!
我就知道一个实际案例,有个朋友家的车库就安装了上翻式车库门,之前他们用的是那种老式的门,开关都很费劲。
后来换了上翻式的,哇塞,那开关门简直太轻松了,而且门的质量也特别好,用了好久都没啥问题。
这就很好地展示了上翻式车库门在实际应用中的出色效果呀!
所以呀,我觉得上翻式车库门制作真的很不错呀!它既能满足我们的实际需求,又能带来很多便利和好处呢!大家不妨也试试呀!。
滑升门的技术要求一、按招标项目车库门而制定技术要求,车库门产品应具有国家相关部门的检测认证合格证明,产品质量应合符国家及相关行业标准技术要求。
二、车库门产品为上滑式车库门,采用防夹手板,双层彩钢板,正面方格造型,背面条纹造型,木纹浮雕表面,配扭簧,在钢质门板内填充阻燃型高强度聚氨脂发泡。
三、现图纸中汽车库分别为单车位车库型、双车为车库门,对于门体板厚度要求为:彩钢板厚度0、326mm,车库门按板厚40MM制作,门板单块宽度按车库高度尺寸均分,单块宽度不宜超过520MM。
门板容重不得少于12kg/m2。
、四、按库型规格要求合理配置,但必须满足安全使用要求:1、轨道结构及轨道材质厚度要求;2、开门电机的功率、智能化操控、中置牵引式确保安全使用要求;3、轨道、五金件表面必须经热镀锌烤漆;4、配有遥控器同时有手动开启方式。
五、对于门洞处需设门楣、门垛尺寸及轨道结构配制要求按实际情况定,但库门高度不得低于2100mm,库门宽度不得低于2800mm与3000mm。
安装前请核对门洞尺寸。
规格见图纸并以实际尺寸为准。
六、汽车库门的成品保护须有相应措施、方案,并在投标书中明确。
投标书中还需明确汽车库门如需装通风百页与装门板的差价。
七、电机特点:a)自动延时照明灯:在车库门开启或关闭时,照明灯亮2、5-5分钟后自动关闭。
b )免维护直流电机。
c )环型变压器八、五金配件:a)导轨材质采用厚度不小于1、5mm冷轧钢板,表面银色电镀。
b )滚轮应采用高强度耐磨材料,内嵌滚珠轴承应具有抗撞击,运行顺畅,噪声小等功能。
c )门体合页材质采用厚度不小于1、5mm冷轧钢板,表面银色电镀。
d )钢丝线盘采用高强度铝合金构成。
e )膨胀螺丝采用特制的热镀锌。
采购技术标准之——
上翻门配件技术质量要求
1.每批撑杆的种类、采购数量、具体交货日期等以订单为准;
2.每个撑杆都须包上珍珠棉或塑料袋作防护,然后装箱,安装螺丝及其他配件要随袋包装;外箱防潮性
能好,能在80%-90%的湿度下而没有腐坏。
2.1.气压撑杆缸体表面为银色,活塞杆为硬铬钢,两头的安装座表面镀铬且转动灵活,撑杆拉伸、收
缩顺畅无卡死、无异响,撑开时力度均匀,在任意角度可停止。
2.2.液压上翻门撑撑杆为镀铬钢,转动处灵活,撑杆拉伸、收缩顺畅无卡死、无异响,撑开时力度均
匀,在任意角度可停止。
3.表面质量要求
3.1.电镀配件:镀层均匀,无麻点、脱皮、白雾、泛黄、黑斑、烧焦、露底、龟裂、锈蚀等缺陷;外
表光泽均匀,无毛刺、划痕和碰伤等。
3.2.喷粉的配件:表面组织细密,涂层牢固、光滑均匀、色泽一致,不允许有流痕、露底、皱纹和脱
落等缺陷。
3.3.塑料配件:表面光滑、组织细密、平整,光滑均匀、色泽一致,无气泡、裂痕、斑痕、划痕、凹
陷、缩孔和堆色等缺陷。
4.电镀件表面镀膜大于10um,48小时乙酸盐雾(中性环境)实验不低于9级(表面不应有明显失光、
变色)。
5.配件外形尺寸偏差±0.5mm;安装孔距应为32mm的倍数,孔距公差±0.5mm。
6.配件推拉顺畅,无杂音、卡死,各连接件连接牢固;连续运行20000次以上无明显的损伤。
7.供应商须提供配件的技术参数(包括合理安装尺寸、承重等)。
8.其他无法检测的项目视需要每年送相应的质量技术落后监督局检验。
FIGO
2024.1.1。
翻门闸标准化管理工作手册翻门闸作为一种重要的出入管理设备,广泛应用于各类场所,如企业、学校、地铁等。
为了规范翻门闸的管理和使用,确保设备的安全性和稳定性,以及提高出入管理效率,制定一份关于翻门闸标准化管理工作手册具有重要意义。
本手册旨在系统地总结翻门闸标准化管理工作的相关内容,为管理人员提供明确的操作指南,为设备的日常管理和维护提供规范参考,以推动翻门闸的科学化管理,确保其正常运行和延长使用寿命。
一、翻门闸的定义及分类1. 翻门闸的定义:翻门闸是一种用于出入管理的设备,通过人员刷卡、识别或验证身份信息后,允许或禁止其通过,起到了安全控制和数据记录的作用。
2. 翻门闸的分类:根据不同的功能和应用场景,翻门闸可分为三辊闸、滑翔闸、摆闸等不同类型。
二、翻门闸管理的基本原则1. 安全原则:确保翻门闸设备的安全性,防止事故发生。
2. 规范原则:严格按照规定的程序和标准进行操作和管理,杜绝违规行为。
3. 高效原则:提高翻门闸的管理效率和出入便捷性,为用户提供便利的通行体验。
三、翻门闸的安装和维护管理1. 安装管理要求:(1)选择合适的安装场所,要远离水源和电源;(2)按照设备厂家指定的安装标准和要求,进行安全稳固的安装;(3)定期进行设备的巡检和保养,确保设备正常运行。
2. 维护管理要求:(1)建立定期巡检和维护制度,检查设备的传动装置、传感器和控制系统等各个部件的工作状态;(2)定期对设备进行润滑、清洁和调试,确保设备的正常使用;(3)定期对设备进行维护保养记录,及时发现问题并解决。
四、翻门闸使用管理1. 用户权限管理:制定出入管理规则,明确人员的权限范围和通行规定,严禁冒用他人身份卡片。
2. 设备操作规范:操作人员需经专业培训,了解设备的使用方法和日常管理常识,禁止私自更改设备参数。
3. 异常处理措施:建立设备故障和异常处理的工作流程,及时处理设备故障,保障设备的稳定运行。
五、翻门闸数据分析与监控1. 数据收集与分析:利用翻门闸设备的数据统计功能,汇总分析通行数据,及时发现人流量异常和设备故障。
车库上翻门技术标准及要求
一基本要求
1、洞口尺寸、樘数及位置详见建筑图纸。
具体制作尺寸待确定中标单位后由
中标单位在制作前现场测量。
2、投标厂家必须绘制深化设计施工图并将图纸及所选构配件送业主、设计院
审核认可。
二技术要求
1、材料
1)、导轨宜采用厚度不小于2mm的低碳钢制作,固定件的材料应保证车库门的使用功能,宜采用厚度不小于2mm的低碳钢制作,使用普通低碳钢材料制作的各种零件应有防腐处理。
2)、门板采用镀锌钢板或热浸镀锌钢板时,钢板的材料厚度不应小于0.35mm.表面双层聚脂漆仿木纹,整体厚度不小于40mm,并配有保护膜。
每块门板内壁横向有等距的凹槽,以提高门的抗冲击强度,并配置加强筋。
3)、芯部充填聚氨基甲酸乙酯泡沫,厚度为40mm,内部置加强钢带;发泡材料密度32kg/m3±2kg/m3,保温、隔热、绝缘、隔音效果好。
4)、门体需配有顶部、底部橡胶密封材料,而且在轨道与门板的结合处装有双层橡胶密封材料。
橡胶密封材料需具有良好的密闭性、弹性、耐老化及耐日晒性。
能长期使用不变形,能有效地隔音、防尘、防风雨。
5)、保持平衡弹簧最少使用寿命为14000循环周期。
配以绕线轮、钢轴,轮上绕有钢丝索与门体底部挂钩相连,需达到即使不用电机,也可轻松手动开启车库门。
6)、门体底部需配有与整体造型效果相符的内外把手,配备应急锁,便于在供电中断时手动开启。
2、电机
1.电机需自带主变压器和过载保护装置,预留备用电池借口。
2.运行时间限制:需带有自动安全切断功能。
3.门体运行速度:需带有软启动和软停止功能。
4.最小提升力不小于600N。
5. 可容纳遥控器数量:12把
6. 自动中断装置、防抱死装置、延迟保护功能。
7. 电机供电采用220V交流电;
8. 传动方式为链条传动,导轨为镀锌钢材质;
3、外观要求
1)电动开门机造型应美观、线条清晰
2) 塑料零件应色彩均匀、无气泡、飞边、凹痕等缺陷
3)门板表面要平整,无明显机械损伤,表面涂层要均匀,色泽一致,无流挂、脱落、露底等缺陷。
导轨、合页及五金件等表面应光洁,不允许有锈蚀、污物。
4、噪声
小于30dB
5、自动限位功能
启动后,当到位时应能自动停止。
6、控制功能
1)启闭速度为0.10-0.20m/s
2)车库门应有电动、遥控、手动状态,停电后门扇应保持关闭时的锁紧状态,并可解锁转为手动启闭,且应有手动锁紧装置。
3)遥控距离为30-150米。
7、安全性能
1)车库门采用防夹手结构门板。
2)车库门驱动装置应有自动锁紧器,在断电时应能防止门扇滑落。
3)车库门应有遇障碍自动停止或返回装置,关闭时,门扇遇可产生大于50N阻滞力的障碍时,可自动停止关闭或返回。
8、安装要求
1)根据使用环境,在车库门的适当部位安装密封条,密封条的形状应与其功能相匹配。
宜设置密封条的部位有:洞口左右两侧墙体与门扇
搭接部位,底部门板与地面门板接触部位、有合页连接的两块门板间、
洞口上侧墙体与门扇搭接部位等。
2)门板两端应设置门板封头。
三技术标准
所提供的产品必须符合国家、山东省及青岛市有关规程、标准的有关规定。
该种规范、标准包括但不限于:
1、门和卷帘的耐火试验方法GB/T7633—87
2、建筑工程施工质量验收统一标准GB50300—2001
3、建筑装饰装修工程质量验收规范GB50201—2001
4、中华人民共和国行业标准卷门QB1137-91
同时卷帘门的设计、制作、安装还需按照08CJ17(快速软帘卷门、透明分节门、滑升门、卷帘门)标准执行。
