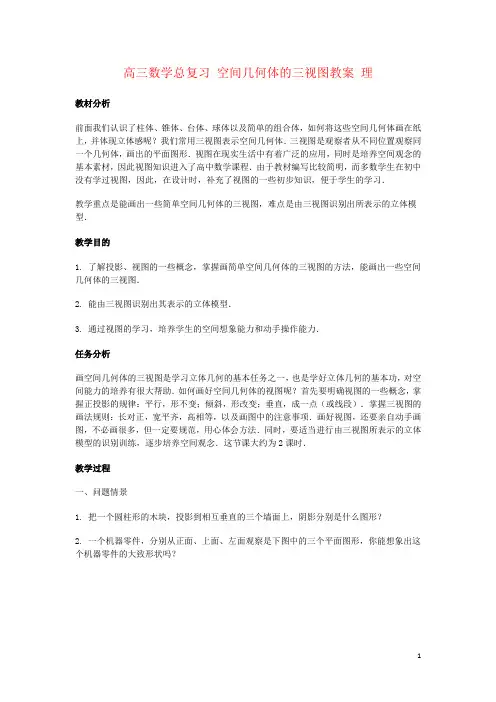

高三一轮复习教案—空间几何体的三视图

设球的半径为 R，则 R2＝AO22＝AO2＋OO22＝13a2＋14a2
＝172a2.所以 S 球＝4πR2＝4π×172a2＝73πa2.
(2)这个几何体是一个圆台被轴截面割出来的一半．
根据图中数据可知圆台的上底面半径为 1，下底面半径为 2，高为 3，母线长为 2，几何体的表面积是两个半圆的面 积、圆台侧面积的一半和轴截面的面积之和，故这个几何 体的表面积为 S＝12π×12＋12π×22＋12π×(1＋2)×2＋12 ×(2＋4)× 3＝112π＋3 3. 答案 (1)B (2)112π＋3 3
可能是圆柱，排除选项C；又由俯视图可知，该几何体
不可能是棱柱或棱台，排除选项A，B，故选D.
(2)如图，在原图形OABC中， 应有 OD＝2O′D′＝2×2 2 ＝4 2(cm)， CD＝C′D′＝2 cm. ∴OC＝ OD2＋CD2 ＝ （4 2）2＋22＝6(cm)， ∴OA＝OC， 故四边形 OABC 是菱形． 答案 (1)D (2)C
诊断自测
1．判断正误(在括号内打“√”或“×”) 精彩PPT展示
(1)有两个面平行，其余各面都是平行四边形的几何体是
棱柱．
(×)
(2)有一个面是多边形，其余各面都是三角形的几何体是
棱锥．
( ×)
(3)正方体、球、圆锥各自的三视图中，三视图均相同．
(×)
(4)圆柱的侧面展开图是矩形．
(√)
2．(2014·福建卷)某空间几何体的正视图是三角形，则该几
(2)画出坐标系 x′O′y′，作出△OAB 的 直观图 O′A′B′(如图)．D′为 O′A′的中 点．易知 D′B′＝12DB(D 为 OA 的中点)， ∴S△O′A′B′＝12× 22S△OAB＝ 42× 43a2＝ 166a2.

课前准备
（1）学生的学习准备：复习初中三视图有关内容，准备多功能画具、铅笔等.
（2）教师的教学准备：了解学生在三视图方面的掌握程度，以此进行教学设计.
（3）教学环境的设计与布置：投影仪、移动黑板、几何体模型等放置合理.
（4）教学用具的设il•与准备：制做几何画板课件、准备几何体模型、圆规、教学三角板 等.
中心投影与平行投影

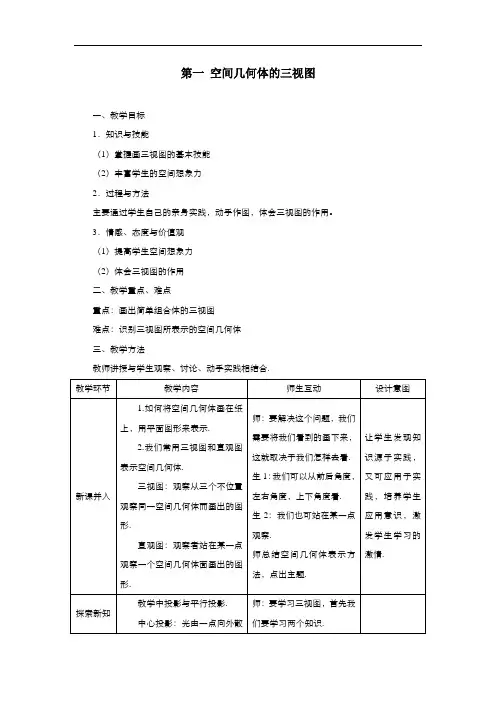

空间几何体的三视图
整体设计
设计思想
本教学设讣基于学生的认知基础，以维果茨基的“最近发展区”为理论依据进行.充分 关注“两个过程”，即关注数学知识的发生发展过程（逻辑的）和学生认识数学知识的思维过 程（思维的）.教学过程从学生熟悉的各种几何体：柱、锥、台、球岀发，进而过渡到简单组 合体，由简单到复杂，对几何体三视图的学习经历识图、作图、还原三个阶段，始终保持高 水平的思维活动，符合学生的认知规律.
教学过程
情境引入
宋朝文学家苏轼有一首著名的诗《题西林壁》：“横看成岭侧成峰，远近高低各不同.不 识庐山真而目，只缘身在此山中.”说的是从横、侧、远、近、髙、低等不同角度来观察庐 山的话，将会有不同的景象.但苏轼觉得自己依然不识庐山真面目，为什么呢？从数学的角 度来看，问题出在哪里呢？
这对我们有一个启示：认识一个空间几何体，有时候需要从某几个关键的角度来观察， 这样才能准确地把握它的结构特征.今天，我们就要学习这个内容：空间几何体的三视图.
设计意图：介绍有关概念，为三视图的学习做好准备.
问题二三视图的概念
正如前面所说，要较好地把握几何体的形状和大小，我们需要从几个关键的角度观察•通 常，总是选择三种正投影.以长方体为例介绍正视图、侧视图、俯视图，说明正视图即主视 图，侧视图即左视图.几何体的正视图、侧视图间几何体的三视图，学生在初中有过接触，区别在于学习的深度和概括程度上有所提 高，投影是视图的基础，学生由于具有这方而的直接经验，结合具体的事例讲解中心投影和 平行投影，学生较容易理解，这部分的学习以复习为主.三视图的学习，主要通过学生自己 亲身实践，动手画图来完成，这样将更有助于提髙学生的空间想象能力，帮助学生认识立体 图形与平而图形的关系，建立空间观念，提髙空间想象能力和几何直观能力.学生在本课学 习过程中可能在以下三个方而会遇到障碍：

高三数学教案：《空间几何体的三视图》教学设计第2节空间几何体的三视图
教学内容：
1．了解投影在生活中的应用，了解中心投影、平行投影的概念，2．熟识柱、锥、台、球的三视图，能画出简洁几何体的三视图，或由三视图想象出几何体。

3．把握三视图之间长、宽、高的关系。

教学重点：
柱、锥、台、球的三视图
教学难点：
画出简洁几何体的三视图，或由三视图想象出几何体。

教学课时：1课时
教学过程：
一、下列图片是建筑图纸的设计图，你能说说它是从哪个方向看过去的？
(本题设计是让同学了解三视图、直观图在生活中应用，从而激发同学对三视图、直观图学习的爱好)
二、在光的照耀下，不透亮的物体会在其背后的屏幕上留下影子，这种现象叫做投影，光线叫做投影线，留下物体影子的屏幕叫做投影面。

如图
三、请你观查下列图片，它们的投影有何不同？
图形 (1) 叫做中心投影，图形 (2)、(3) 都叫做平行投影，其中 (2) 也叫斜投影，(3) 也叫正投影。

中心投影有很多应用，如图，是用中心投影作出的一幅美术作品
四、请大家再观查下列图片，你有何看法？
上述图片是不同空间几何体的三视图，分别称为正视图、侧视图、府视图。

正视图、侧视图、府视图它们之间的长度有关系吗？假如有，是什么关系？
正视图与侧视图等高；正视图与府视图等长；侧视图与府视图等宽。

五、动动手 (以课本为中心)
请你依据三视图，画出空间几何体，并标出其底面边长，指出其高
本节教学设想：。

体的结构特征的题型； 教学目标
2、熟悉一些典型的几何体模型，如三棱柱、长(正)
方体、三棱锥等几何体的三视图。
本班学生学习态度比较端正，大部分学生能够积极 学生学习能
思考；但对于女生来说，空间想象能力还是比较欠缺， 力分析
学习体地位，在教师点明本
高中数学教学课例《“空间几何体的结构、三视图和直观 图”》教学设计及总结反思
学科
高中数学
教学课例名
《“空间几何体的结构、三视图和直观图”》
称
本节课为高三一轮复习中的空间几何体的结构、三
教材分析 视图和直观图，要求学生重点掌握以三视图为命题背
景，研究空间几何体的结构特征的题型。
1、重点掌握以三视图为命题背景，研究空间几何
对部分学习有困难的学生给于指导； 共性的问题适时点拨（多媒体展示图形） 完成基础自测题 给学生思考的时间和空间
对不同层次的学生给于不同的指导； 共性的问题适时点拨（多媒体展示图形） 完成“几何体的三视图”、“几何体的直观图”部 分的例题和变式题。 给学生思考的时间和空间
引导学生总结、反思解题的一般思路和策略，课堂 小结，课外作业布置
总结、反思三视图还原成直观图的一般方法，解题 策略
由学生自主进行小结反思，更容易理解，记忆
我在教学中，采取通过学生自己的亲身实践，动手
作图来完成；我还充分利用教材“思考”栏目中提出的 课例研究综
问题，让学生在动手实践的过程中学会三视图的作法， 述
体会三视图的作用。再加上学生原有的基础，很圆满地
完成了这一部分的教学，并且收到了良好的效果。
教学策略选 节课的主体知识和高考动向后，给学生充分的思维时间
择与设计 和空间；设法引导学生积极动手探索解题思路并寻求解

第十章立体几何高考导航法和性质；知识络10.1 空间几何体的结构及其三视图和直观图典例精析题型一结构特征判断【例1】以下命题错误的个是( )①以直角三角形的一边所在的直线为旋转轴，旋转所得的几何体是圆锥；②圆台的任意两条母线的延长线可能相交，也可能不相交；③四棱锥的四个侧面都可以是直角三角形；④三棱锥的四个面可能都是直角三角形；⑤有两个面互相平行，其余各面都是梯形的多面体是棱台.A.1个B.2个C.3个D.4个【解析】①错：只能以直角边为轴旋转一周才可；②错：必相交；③对：如图，底面ABCD为矩形，PA⊥底面ABCD时，四个侧面均为直角三角形；④对：如图，∠ABC＝90°，PA⊥底面，则四个面均为直角三角形；⑤错：只有侧棱延长交于一点时才是棱台.综上，错误的个是3，故选C.【点拨】判断结构特征必须严格依据柱、锥、台、球的定义，结合实际形成一定的空间想象能力.【变式训练1】给出下列命题：①在圆柱的上、下底面的圆周上各取一点，则这两点的连线是圆柱的母线；②圆锥的顶点与底面圆周上任意一点的连线是圆锥的母线；③在圆台的上、下底面的圆周上各取一点，则这两点的连线是圆台的母线；④圆柱的任意两条母线所在直线互相平行.其中正确命题的序号是.【解析】②④.题型二直观图的斜二测画法【例2】用斜二测画法画一个水平放置的平面图形的直观图为如图所示的一个正方形，则原来的图形是( )【解析】按照斜二测画法的作图规则，对四个选项逐一验证，可知只有选项A 符合题意.【点拨】本题已知直观图，探求原平面图形，考查逆向思维能力.要熟悉运用斜二测画法画水平放置的直观图的基本规则，注意直观图中的线段、角与原图中的对应线段、角的关系.【变式训练2】已知△ABC 的平面直观图△A′B′C′是边长为a 的正三角形，求原三角形的面积.【解析】因为直观图的坐标轴成45°，横长不变，竖长画成原来的一半，则还原成原图时将45°还原成90°，则过A′作A′O′与O′C′成45°，将其还原成90°，且AO ＝2A′O′.而A′D′＝32a.所以A′O′＝32a×2＝62a ，所以AO ＝6a.所以S △ABC ＝12BC · AO ＝12a×6a ＝62a2.题型三 三视图与直观图【例3】 四棱柱ABCD －A1B1C1D1的三视图如下.(1)求出该四棱柱的表面积；(2)求证：D1C⊥AC1；(3)设E是DC上一点，试确定E的位置，使D1E∥平面A1BD，并说明由. 【解析】(1)求得该四棱柱的表面积为S＝11＋2 2.(2)证明：由三视图得该四棱柱为直四棱柱且底面为直角梯形.在直四棱柱ABCD－A1B1C1D1中，连接C1D.所以DC1⊥D1C.又AD⊥DC，AD⊥DD1，DC∩DD1＝D，所以AD⊥平面DCC1D1.又D1C⊂平面DCC1D1，所以AD⊥D1C.因为AD，DC1⊂平面ADC1，且AD∩DC1＝D，所以D1C⊥平面ADC1.又AC1⊂平面ADC1，所以D1C⊥AC1.(3)连接AD1，AE，设AD1∩A1D＝M，BD∩AE＝N，连接MN.因为平面AD1E∩平面A1BD＝MN，要使D1E∥平面A1BD，须使MN∥D1E，又M是AD1的中点，所以N是AE的中点.又易知△ABN≌△EDN，所以AB＝DE，即E是DC的中点.综上所述，当E是DC的中点时，可使D1E∥平面A1BD.【点拨】本题以三视图为载体考查空间线面位置关系的证明以及表面积的计算，解决此类问题的关键是能够对给出的三视图进行恰当的分析，从三视图中发现相应的位置关系与量关系，然后在直观图中解决问题.【变式训练3】如图所示，甲、乙、丙是三个几何体的三视图，则甲、乙、丙对应的标号依次是( )①长方体；②圆锥；③三棱锥；④圆柱.A.④③②B.①③②C.①②③D.④②③【解析】选A.总结提高学习空间几何体的结构要以对实物的观察想象为基础，再以课本中给定的柱、锥、台、球的概念为标准对实物进行再认识，通过这一过程提高空间想象能力.天星教育来源：天星教育Tesoon来源：天~星~教~育~。

7.1空间几何体【高考目标定位】一、空间几何体的结构及其三视图和直观图1、考纲点击（1）认识柱、锥、台、球及其简单组合体的结构特征，并能运用这些特征描述现实生活中简单物体的结构；（2）能画出简单空间图形（长方体、球、圆柱、圆锥、棱柱等的简易组合）的三视图，能识别上述三视图所表示的立体模型，会用斜二测法画出它们的直观图；（3）会用平行投影与中心投影两种方法画出简单空间图形的三视图与直观图，了解空间图形的不同表示形式；（4）会画某些建筑物的视图与直观图（在不影响图形特征的基础上，尺寸、线条等不作严格要求）。

2、热点提示1、高考考查的热点是三视图和几何体的结构特征，借以考查空间想象能力；2、以选择、填空的形式考查，有时也出现在解答题中。

二、空间几何体的表面积与体积1、考纲点击了解球、棱柱、棱锥、台的表面积和体积的计算公式（不要求记忆公式）；2、热点提示（1）通过考查几何体的表面积和体积，借以考查空间想象能力和计算能力；（2）多与三视图、简单组合体相联系；（3）以选择、填空的形式考查，属容易题。

【考纲知识梳理】一、空间几何体的结构及其三视图和直观图1、多面体的结构特征（1）棱柱（以三棱柱为例）如图：平面ABC与平面A1B1C1间的关系是平行，ΔABC与ΔA1B1C1的关系是全等。

各侧棱之间的关系是：A1A∥B1B∥C1C，且A1A=B1B=C1C。

（2）棱锥（以四棱锥为例）如图：一个面是四边形，四个侧面是有一个公共顶点的三角形。

（3）棱台棱台可以由棱锥截得，其方法是用平行于棱锥底面的平面截棱锥，截面和底面之间的部分为棱台。

2、旋转体的结构特征旋转体都可以由平面图形旋转得到，画出旋转出下列几何体的平面图形及旋转轴。

3、空间几何体的三视图空间几何体的三视图是用正投影得到，在这种投影下，与投影面平行的平面图形留下的影子与平面图形的开关和大小是完全相同的，三视图包括正视图、侧视图、俯视图。

4、空间几何体的直观图空间几何体的直观图常用斜二测画法来画，其规则是：（1）原图形中x轴、y轴、z轴两两垂直，直观图中，x’轴、y’轴的夹角为45o（或135o），z’轴与x’轴和y’轴所在平面垂直；（2）原图形中平行于坐标轴的线段，直观图中仍平行。

索引
考点二 空间几何体的三视图
例1 (1)(2021·全国乙卷)以图①为正视图，在图②③④⑤中选两个分别作为侧视 图和俯视图，组成某个三棱锥的三视图，则所选侧视图和俯视图的编号依次 为__③__④__(_或__②__⑤__，__答__案__不__唯__一__)_____(写出符合要求的一组答案即可).
_平__行__且__相__等___
相交于_一__点___，但 不一定相等
延长线交于___一__点_
_平__行__四__边__形___
_三__角__形___
__梯__形__
索引
(2)旋转体的结构特征
名称
圆柱
圆锥
圆台
图形
互相平行且相等，
母线
__垂__直__于底面
相交于__一__点__
轴截面 侧面展开图
索引
2.(易错题)在如图所示的几何体中，是棱柱的为___③__⑤___(填写所有正确的序号). 解析 由棱柱的定义可判断③⑤属于棱柱.
索引
3.如图，长方体ABCD－A′B′C′D′被截去一部分，其中EH∥A′D′.剩下的几何体
是( C )
A.棱台
B.四棱柱
C.五棱柱
D.六棱柱
解析 由几何体的结构特征，剩下的几何体为五棱柱.
索引
训练1 (1)如图，网格纸的各小格都是正方形，粗实线画
出的是一个几何体的三视图，则这个几何体是( B )
A.三棱锥 B.三棱柱 C.四棱锥 D.四棱柱 解析 由题知，该几何体的三视图为一个三角形、两个四边形，经分析可 知该几何体为三棱柱.
索引
(2)(2022·成都检测)一个几何体的三视图如图所示，
索引
解析 根据“长对正、高平齐、宽相等”及图中数据，可知图②③只能是侧 视图，图④⑤只能是俯视图，则组成某个三棱锥的三视图，所选侧视图和俯 视图的编号依次是③④或②⑤.若是③④，则三棱锥如图1所示；若是②⑤， 则三棱锥如图2所示.
