井下探放水牌板示意图

附件四
探放水工作流程图
1、地质及水文地质预报
制表：审核：科长：总工：
2、水情水害预测
说明：1、根据每年的采掘接续计划，结合矿井水文地质资料，全面分析水害隐患，提出水害分析预测表和预测图；
2、以采掘工程图为底图，绘制年度、月度预测预报图，按预报表上的项目，在可能发生水害的部位，用红颜色标上水害类型符号；
3、地质预报、水害分析预测资料完成后应下发到各生产队组、安全部门、调度室等。

3、工作面停止掘进（开拓）通知单
编号：通知时间：年月日
4、工作面探放水通知单
编号：通知时间：年月日
5、井下探放水原始记录
注：探放水工作由矿防治水科安排专人现场指导，作好记录，驻矿安检员现场监督。

工作面允许掘进通知单
编号：通知时间：年月日。

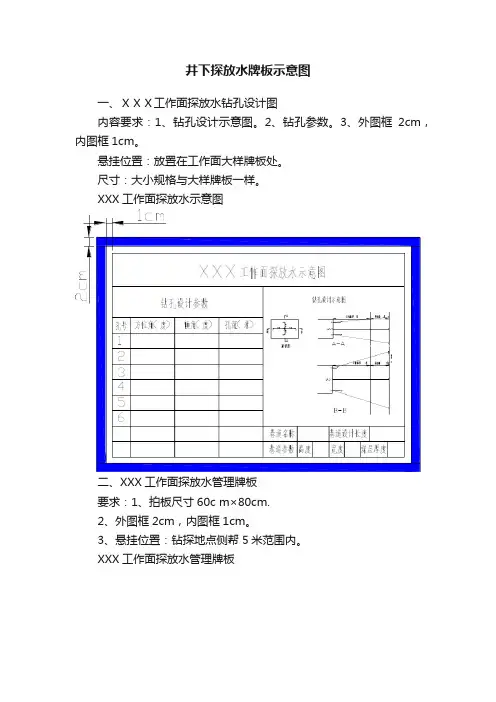

井下探放水牌板示意图
一、ⅩⅩⅩ工作面探放水钻孔设计图
内容要求：1、钻孔设计示意图。

2、钻孔参数。

3、外图框2cm，内图框1cm。

悬挂位置：放置在工作面大样牌板处。

尺寸：大小规格与大样牌板一样。

XXX工作面探放水示意图
二、XXX工作面探放水管理牌板
要求：1、拍板尺寸60c m×80cm.
2、外图框2cm，内图框1cm。

3、悬挂位置：钻探地点侧帮5米范围内。

XXX工作面探放水管理牌板
三、准掘牌板
要求：1、尺寸：45c m×35cm 。

2、外图框2cm，内图框1cm。

3、悬挂位置：交班时悬挂于工作面迎头永久支护5米范围内。

4、由掘进队组安检工负责填写。

四、探放水起始点牌板
要求：1、悬挂位置：钻探地点侧帮。

2、由钻探队负责悬挂。

3、尺寸：25cm×30cm。

4、外图框2cm，内图框1cm。

要求：1、悬挂位置：交班时永久支护最前侧帮。

2、钢板喷漆
3、尺寸：10cm×50cm。

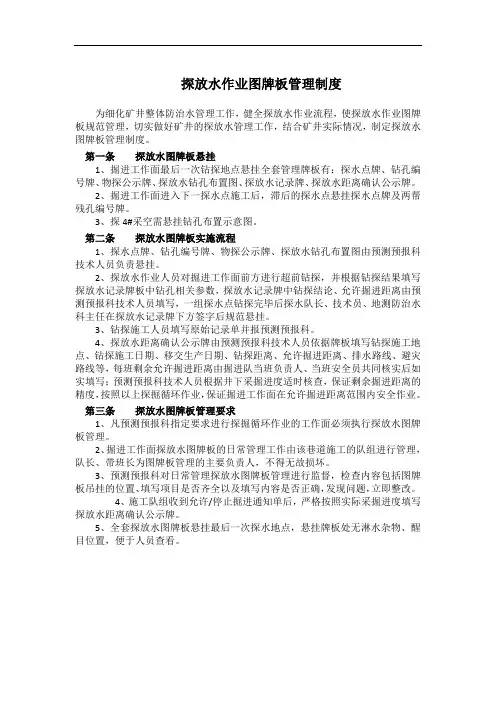

探放水作业图牌板管理制度为细化矿井整体防治水管理工作，健全探放水作业流程，使探放水作业图牌板规范管理，切实做好矿井的探放水管理工作，结合矿井实际情况，制定探放水图牌板管理制度。

第一条探放水图牌板悬挂1、掘进工作面最后一次钻探地点悬挂全套管理牌板有：探水点牌、钻孔编号牌、物探公示牌、探放水钻孔布置图、探放水记录牌、探放水距离确认公示牌。

2、掘进工作面进入下一探水点施工后，滞后的探水点悬挂探水点牌及两帮残孔编号牌。

3、探4#采空需悬挂钻孔布置示意图。

第二条探放水图牌板实施流程1、探水点牌、钻孔编号牌、物探公示牌、探放水钻孔布置图由预测预报科技术人员负责悬挂。

2、探放水作业人员对掘进工作面前方进行超前钻探，并根据钻探结果填写探放水记录牌板中钻孔相关参数，探放水记录牌中钻探结论、允许掘进距离由预测预报科技术人员填写，一组探水点钻探完毕后探水队长、技术员、地测防治水科主任在探放水记录牌下方签字后规范悬挂。

3、钻探施工人员填写原始记录单并报预测预报科。

4、探放水距离确认公示牌由预测预报科技术人员依据牌板填写钻探施工地点、钻探施工日期、移交生产日期、钻探距离、允许掘进距离、排水路线、避灾路线等，每班剩余允许掘进距离由掘进队当班负责人、当班安全员共同核实后如实填写；预测预报科技术人员根据井下采掘进度适时核查，保证剩余掘进距离的精度，按照以上探掘循环作业，保证掘进工作面在允许掘进距离范围内安全作业。

第三条探放水图牌板管理要求1、凡预测预报科指定要求进行探掘循环作业的工作面必须执行探放水图牌板管理。

2、掘进工作面探放水图牌板的日常管理工作由该巷道施工的队组进行管理，队长、带班长为图牌板管理的主要负责人，不得无故损坏。

3、预测预报科对日常管理探放水图牌板管理进行监督，检查内容包括图牌板吊挂的位置、填写项目是否齐全以及填写内容是否正确，发现问题，立即整改。

4、施工队组收到允许/停止掘进通知单后，严格按照实际采掘进度填写探放水距离确认公示牌。

防治水牌板标准格式
防治水牌板统一采用防火板材料制作，红头、白底、黑框、黑字，外加不锈钢外框。

一、探放水设备管理牌板：规格400×600mm，数量6块。

探放水设备管理牌板
日期：年月日
二、短探记录牌板：规格300×400mm，数量10块。

短探记录牌板
跟班班（队）长：年月日
三、探放水设备管理牌板：规格300×400mm，数量10块。

探放水起点标识牌
四、井下涌水点测水记录牌板：规格300×400mm，数量30块。

矿井涌水点测水记录牌板
五、矿井涌水量观测牌板，规格300×400mm，数量20块。

矿井涌水量观测牌板
六、排水泵管理牌板：规格300×400mm，数量20块。

防治水科：掘进队负责人：。

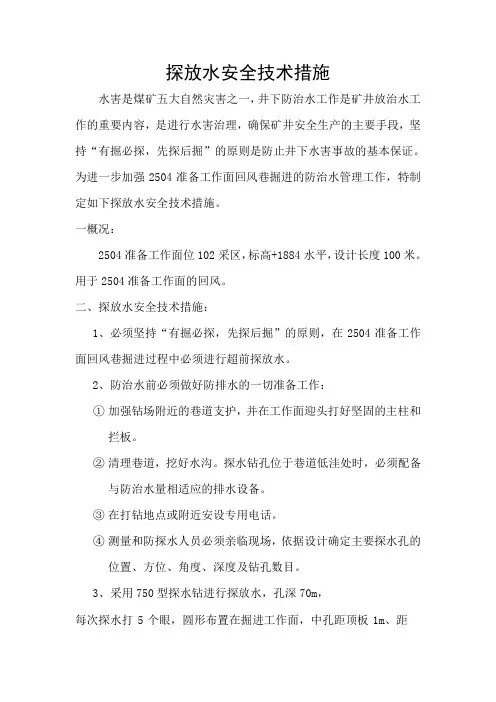

探放水安全技术措施水害是煤矿五大自然灾害之一，井下防治水工作是矿井放治水工作的重要内容，是进行水害治理，确保矿井安全生产的主要手段，坚持“有掘必探，先探后掘”的原则是防止井下水害事故的基本保证。

为进一步加强2504准备工作面回风巷掘进的防治水管理工作，特制定如下探放水安全技术措施。

一概况：2504准备工作面位102采区，标高+1884水平，设计长度100米。

用于2504准备工作面的回风。

二、探放水安全技术措施：1、必须坚持“有掘必探，先探后掘”的原则，在2504准备工作面回风巷掘进过程中必须进行超前探放水。

2、防治水前必须做好防排水的一切准备工作：①加强钻场附近的巷道支护，并在工作面迎头打好坚固的主柱和拦板。

②清理巷道，挖好水沟。

探水钻孔位于巷道低洼处时，必须配备与防治水量相适应的排水设备。

③在打钻地点或附近安设专用电话。

④测量和防探水人员必须亲临现场，依据设计确定主要探水孔的位置、方位、角度、深度及钻孔数目。

3、采用750型探水钻进行探放水，孔深70m，每次探水打5个眼，圆形布置在掘进工作面，中孔距顶板1m、距两帮1m，平行巷道探进，两边孔距顶1m、距两帮0.5m，上下孔距顶分别是0.5m、.1.5米，距两帮0.5m，巷道掘进方向13度夹角钻进（详见附图）。

4、在打探放水钻的过程中，要注意观察，根据孔内的情况作出判断，采取措施处理，或者及时撤人。

探眼孔内水压增大时，应立即停止探放水工作。

先探后掘时，严格按措施布置的孔径、孔数、方位、角度、深度等规定操作实施。

5、探眼内水压增大时，应立即停止探放水工作，关闭电气设备、撤出人员，并通知井下人员全部撤到地面。

瓦斯检查员要及时对工作面区域孔内的有毒有害气体进行测试，并作好详细记录。

有毒有害气体经测定超限时，严格停止作业，及时撤出人员。

6、探放水过程中，现场由安全员或带班人认真观察是否有透水预兆，如淋水增大、顶板来压、煤壁挂红挂汗、空气变冷、煤邦（壁）有水叫声、出现雾气、顶板底板裂隙出现渗水、水有异味等，要及时撤出人员并通知受水域威胁区域人员撤出。
