铁水脱硫技术的研究进展摘要：介绍了近几年我国铁水脱硫预处理技术的应用发展情况及达到的效果。
对铁水脱硫预处理的不同工艺、不同技术装备作了对比介绍,分析了不同处理工艺和不同装备的特点,提出了脱硫工艺的选择思路。
关键字：铁水;脱硫；扒渣；脱硫剂Abstract：China's desulphurization pretreatment technology development and achieve results in recent years are Introduced. Hot metal desulphurization pretreatment different process, technology and equipment are compared. Analyzed the different treatment processes and the characteristics of different types of equipment as well as proposed desulfurization process of selection idea.key wods: hot metal; desulphurization;slag skimming; Desulfurizer硫在生铁中是有害元素，它促使铁与碳的结合，使铁硬脆，并与铁化合成低熔点的硫化铁，使生铁产生热脆性和减低铁液的流动性。
对大多数钢种，硫都能使其加工性能和使用性能变坏。
一般钢种要求含硫量不得超过0.05%，优质钢种要求含硫量不得超过0.02^0.03，超低硫钢要求含硫量小于0 .005%。
20世纪50~60年代世界上有的钢厂由于铁水含硫高(大于0.08%),而对铁水脱硫进行了研究和应用。
70年代由于二次世界石油危机使生产成本大幅提高,世界钢产量1978年突破7亿t后到1982年下降到6.46亿t,这时,汽车工业为减重节能对钢材性能提出了更高要求。
第一节铁水预脱硫的概念和优点铁水预处理，炼钢生产中主要是指铁水在进入转炉之前的脱硫处理。
广义的铁水预处理是指包括对铁水脱硫、脱硅、脱磷的三脱处理，另外还有特殊铁水的预处理，如含V铁水的提V等。
铁水脱硫是二十世纪70年代发展起来的铁水处理工艺技术，它已成为现代钢铁企业优化工艺流程的重要组成部分。
铁水脱硫的主要优点如下：1.铁水中含有大量的硅、碳和锰等还原性的元素，在使用各种脱硫剂时，脱硫剂的烧损少，利用率高，有利于脱硫。
2.铁水中的碳、硅能大大提高铁水中硫的活度系数，改善脱硫的热力学条件，使硫较易脱致较低的水平。
3.铁水中含氧量较低，提高渣铁中硫的分配系数，有利于脱硫。
4.铁水处理温度低，使耐火材料及处理装置的寿命比较高。
5.铁水脱硫的费用低，如在高炉、转炉、炉外精炼装置中脱除一公斤硫，其费用分别是铁水脱硫的2.6、16.9和6.1倍。
6.铁水炉外脱硫的过程中铁水成份的变化，比炼钢或钢水炉外处理过程中钢水成份的变化对最终的钢种成份影响小。
采用铁水脱硫，不仅可以减轻高炉负担，降低焦比，减少渣量和提高生产率，也使转炉也不必为脱硫而采取大渣量高碱度操作，因为在转炉高氧化性炉渣条件下脱硫是相当困难的。
因此铁水脱硫已成为现代钢铁工业优化工艺流程的重要手段，是提高钢质量、扩大品种的主要措施。
早期的铁水脱硫方法有很多种：如将脱硫剂直接加在铁水罐罐底，靠出铁铁流的冲击形成混合而脱硫的铺撒法。
也有将脱硫剂加入装有铁水的铁水罐中，然后将铁水罐偏心旋转或正向反向交换旋转的摇包法。
之后逐步发展至今天采用的KR搅拌法及喷枪插入铁水中的喷吹法。
第二节常用脱硫剂及脱硫指标一、常用脱硫剂经过长期的生产实践，目前选用作为铁水脱硫剂的主要是Ca、Mg、Na等元素的单质或化合物，常用的脱硫剂主要有：Ca系：电石粉(Ca C2)、石灰(CaO)、石灰石(CaCO3)等Mg系：金属Mg粉Na系：苏打(Na2CO3)二、常用脱硫剂反应特点1.电石粉碳化钙脱硫反应为用Ca C2脱硫有如下特点：1)在高碳系铁水中，Ca C2分解出的Ca离子与铁水中的硫有极强的亲和力。
铁水脱硫剂铁水脱硫剂(desulphurizer for hot metal)能与铁水中的硫生成不溶解或低溶解于铁的硫化物，从而降低铁水硫含量的物料。
种类铁水脱硫剂分为石灰系、碳化钙系、苏打系、镁系等4类。
其他一些物质，如稀土元素铈，它与硫有较强的亲和力，但比镁的脱硫能力低，成本高，因此不宜用来处理大量铁水；食盐和碳酸锰矿混合物也可脱硫，但脱硫时挥发出大量褐色烟状盐蒸气和氯气，严重污染环境，故未能广泛应用。
石灰系是来源广泛、价格低廉的有效脱硫剂。
包括石灰，石灰石以及以石灰为主要组分的混合物。
石灰的主要化学成分是CaO，优质石灰的CaO含量可高于95％。
铁水脱硫所用石灰一般为粉状，称为石灰粉剂。
至20世纪80年代末，尚无该粉剂成分、粒度分布和性能的统一技术标准，但从冶金反应和输送角度考虑，一般采用的石灰粉剂CaO>85％，S<0．15％，H2O<0．5％；其他杂质如SiO2、Fe2O3、MgO等尽量低，以提高有效CaO 含量。
石灰粉含水量是个重要参数。
含水高的石灰粉易粘在输送管壁或堵塞喷粉罐的喉口，影响输送或脱硫处理的正常进行。
作为铁水脱硫用的石灰粉要求粒级0．3～1．0mm的约占80％。
以上粒度分布也可根据具体情况适当调整。
石灰颗粒过细会影响输送性能，增加喷吹法脱硫时的损耗。
颗粒太大则会降低脱硫速度。
在使用中希望石灰粉的活性高。
由于石灰粉有非常强的吸水性，因此它的加工和贮存都需注意防潮，使用前还需烘烤。
为提高石灰粉的脱硫效果，往往在其中加入一些助熔剂如萤石、冰晶石等或和其他脱硫剂配成石灰系脱硫粉剂。
若在石灰粉中加入一定量(如石灰粉的2％左右)的强还原性元素如铝、镁等，脱硫速度和脱硫率都有明显的提高。
这种由两种或两种以上的物料组成的脱硫剂称为复合脱硫剂(或合成渣)。
石灰石的主要化学成分为CaCO3，在声p CO2=0．1MPa时的分解温度约为896℃，分解产物为CaO和CO2，因此可代替石灰作脱硫剂。

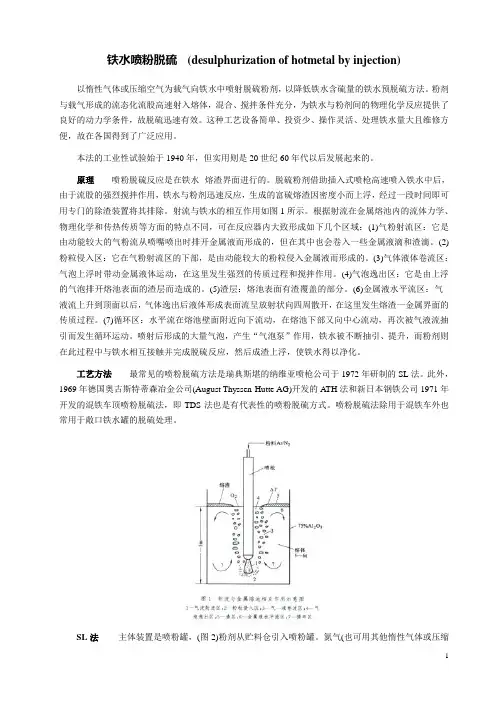

铁水喷粉脱硫(desulphurization of hotmetal by injection)以惰性气体或压缩空气为载气向铁水中喷射脱硫粉剂，以降低铁水含硫量的铁水预脱硫方法。
粉剂与载气形成的流态化流股高速射入熔体，混合、搅拌条件充分，为铁水与粉剂间的物理化学反应提供了良好的动力学条件，故脱硫迅速有效。
这种工艺设备简单、投资少、操作灵活、处理铁水量大且维修方便，故在各国得到了广泛应用。
本法的工业性试验始于1940年，但实用则是20世纪60年代以后发展起来的。
原理喷粉脱硫反应是在铁水--熔渣界面进行的。
脱硫粉剂借助插入式喷枪高速喷入铁水中后，由于流股的强烈搅拌作用，铁水与粉剂迅速反应，生成的富硫熔渣因密度小而上浮，经过一段时间即可用专门的除渣装置将其排除。
射流与铁水的相互作用如图1所示。
根据射流在金属熔池内的流体力学、物理化学和传热传质等方面的特点不同，可在反应器内大致形成如下几个区域：(1)气粉射流区：它是由动能较大的气粉流从喷嘴喷出时排开金属液而形成的，但在其中也会卷入一些金属液滴和渣滴。
(2)粉粒侵入区：它在气粉射流区的下部，是由动能较大的粉粒侵入金属液而形成的。
(3)气体液体卷流区：气泡上浮时带动金属液体运动，在这里发生强烈的传质过程和搅拌作用。
(4)气泡逸出区：它是由上浮的气泡排开熔池表面的渣层而造成的。
(5)渣层：熔池表面有渣覆盖的部分。
(6)金属液水平流区：气--液流上升到顶面以后，气体逸出后液体形成表面流呈放射状向四周散开，在这里发生熔渣一金属界面的传质过程。
(7)循环区：水平流在熔池壁面附近向下流动，在熔池下部又向中心流动，再次被气液流抽引而发生循环运动。
喷射后形成的大量气泡，产生“气泡泵”作用，铁水被不断抽引、提升，而粉剂则在此过程中与铁水相互接触并完成脱硫反应，然后成渣上浮，使铁水得以净化。
工艺方法最常见的喷粉脱硫方法是瑞典斯堪的纳维亚喷枪公司于1972年研制的SL法。
此外，1969年德国奥古斯特蒂森冶金公司(August Thyssen-Hutte AG)开发的A TH法和新日本钢铁公司1971年开发的混铁车顶喷粉脱硫法，即TDS法也是有代表性的喷粉脱硫方式。
铁水炉外脱硫的经济性分析钢铁工业技术的发展已经证明：高炉——铁水预处理（脱硫）——顶底复合转炉炼钢——炉外精炼（钢水二次精炼）——连铸——热送热装连续轧制，是高效、优质、低耗工艺路线。
铁水预处理能减轻高炉冶炼的负担，使转炉炼钢使用精料，而且为保证转炉扩大品种、提高钢质量，实现少渣炼钢，提高生产效率，改善技术经济指标奠定了基础。
一、铁水炉外脱硫对高炉的优势高炉为了保证生铁脱硫的要求，高炉不得不采用保守的操作方法，即采用高炉温、高碱度、大渣量操作，导致焦比高、产量低，高炉高产低耗的目标难以实现。
采用铁水炉外脱硫后，对高炉的优势如下：1、降低高炉生产成本，高炉实行低碱度操作可减少石灰消耗量、减少渣量、降低炉渣碱度、降低高炉焦比、减轻高炉负担并且增加高炉铁水产量；2、放宽了高炉铁水含硫量的限制，促进高炉平稳操作，提高了高炉生产率；3、有利于高炉排出碱金属氧化物Na2O、K2O，减少高炉结瘤，有利于冶炼低硅铁，使高炉稳定、顺行。
因此，铁水炉外脱硫是优化高炉工艺的关键技术，也是高炉增产降耗的重要技术手段。
高炉炉渣碱度、焦比与产量关系图由上图可见，高炉炼铁的炉渣碱度由1.2降到1.1，铁水硫含量由0.045%上升到0.06%，焦比降低10公斤/吨铁，铁产量增加5%。
二、铁水炉外脱硫对转炉的优势1、铁水脱硫预处理后，可得到含硫低的铁水，扩大了转炉冶炼的钢种范围；2、铁水脱硫预处理后，可以缩短转炉、精炼工序的冶炼周期；3、铁水脱硫预处理后，进一步保证了连铸工序生产顺行和连铸坯的质量；4、铁水脱硫预处理后，低硫铁水炼钢能减少石灰加入量和渣量，使铁的收得率提高约0.6个百分点。
转炉炼钢的铁水含硫量与炉渣碱度、渣量、渣中铁量及铁收得率关系图由上图可见，转炉炼钢的铁水含硫量降低，炉渣碱度、渣量及石灰消耗降低，渣中铁量增加，铁收得率降低。
三、铁水炉外脱硫的经济效益铁水脱硫在高炉内热力学条件好，但动力学条件差；在转炉内脱硫其热力学条件差（氧化性气氛），动力学条件好；无论高炉与转炉内，其脱硫条件都不完善，因此，脱硫成本高。
铁水预处理脱硫分析【摘要】铁水预处理是现代化炼钢厂的重要工序之一，其目的主要是降低铁水中的某些有害元素含量，为炼钢提供合格的铁水，而脱硫技术更是重中之重。
，采用铁水脱硫技术已成为钢铁企业质量水平的一个标志。
本文对铁水预处理脱硫技术及方法进行了阐述。
【关键词】铁水预处理脱硫剂的比较喷吹法1、铁水预处理发展概况西欧、日本早在20世纪60～70年代就在铁水脱硫预处理理论研究的基础上在工业上进行了应用。
国内武钢二炼钢1979年引进了日本新日铁的机械搅拌法(ＫＲ)铁水脱硫装置，北台，天钢，宣钢，冷水江，攀钢，酒钢等企业先后由国内自主开发了喷吹石灰、萤石的脱硫方法。
1985年宝钢一炼钢引进日本鱼雷罐车内喷吹石灰、萤石的脱硫装置。
武钢一炼钢开发的镁基混合喷吹工艺，1998年宝钢，鞍钢，包钢引进美国EMSⅡ公司镁基复合喷吹技术，本钢引进了霍戈文镁基复合喷吹法脱硫技术。
近几年我国铁水预处理有了强劲发展，随着钢产量从1996年1亿t发展到2004年的2.725亿t，近5年来全国共计建设了约80多套铁水脱硫预处理装置，处理能力近7000万t。
新建设的铁水脱硫预处理生产线使用的脱硫工艺主要有ＫＲ法和喷吹法，处理容器基本上为转炉铁水罐。
近几年来铁水脱硫预处理的发展还有以下特点：铁水脱硫每罐铁水容量从50ｔ(石钢等)到300ｔ(宝钢)不等。
脱硫剂主要为石灰和金属镁，既有以单独一种粉剂作脱硫剂的(如武钢一炼钢，邯钢三炼钢等)，也有以一种粉剂为基础的复合粉剂作脱硫剂的(如包钢，梅钢等)。
以金属镁作脱硫剂得到了大力发展，使用镁及镁基脱硫剂的生产线占到了80以上)。
大部分为引进国外先进的脱硫预处理工艺。
如日本的KR法，北美、西欧的镁基复合喷吹技术，乌克兰的单吹颗粒镁喷吹技术。
在工艺相似的情况下，引进技术来自不同的技术供应商。
如复合喷吹法既有美国ＥＳＭⅡ、加拿大DAN1ELICORUS(原霍戈文)、还有日本DIAMOND公司等。
我国在早期引进国外先进技术的基础上改进的自主知识产权开发技术也在发挥着作用。
铁水复合喷吹脱硫技术的研究及应用铁水脱硫不仅可以减轻高炉脱硫负担，降低焦比，同时可使转炉实现少渣量操作，提高铁的回收率，降低钢铁料消耗，使钢水终点硫控制在较小范围内，因此铁水脱硫已成为炼钢和炼铁之间的重要环节，也是炼钢厂提高钢质、扩大品种和优化炼钢操作的重要手段。
随着某炼钢厂转炉不断扩容，铁水包偏小，上部自由空间只有300mm左右，粉剂输送的稳定程度、下料速度的精确控制、喷溅严重、消耗高一直是困扰着小铁水包喷吹脱硫的难题。
一、脱硫工艺选择机械搅拌法脱硫需要的铁水包自由空间大，一般要不小于600mm，且不能采用镁粉做脱硫剂，因此，其处理时间最长。
复合喷吹工艺和单吹颗粒镁工艺都可以喷吹镁粉，反应效率高；复合喷吹脱硫最终生成的脱硫产物更稳定，更有利于深脱硫；并且它采用两种粉剂，可以单独喷吹石灰，因此，它的适应性更强一些。
单吹颗粒镁成渣量低，铁损小，但就该炼钢厂情况来看，由于转炉的多次扩容，铁水包自由空间小，只有300～400mm，并且生产节奏较快，所以综合各种因素后选择了复合喷吹脱硫法。
二、生产实验脱硫在50t铁水包内进行，其流程为：测温取样喷吹脱硫测温取样加入聚渣剂扒渣。
喷枪型式为倒T型喷枪。
采用复合喷吹，喷枪插入铁水液深度距包底200～300mm。
铁水温度：1300～1360℃。
2.1助吹流量的影响在喷吹脱硫中助吹流量的大小对喷吹脱硫的稳定性影响最大，提高助吹流量可以增大管道内脱硫剂输送的稳定性，但气量过大时，由于气体在铁水中上浮排出时，铁水翻动剧烈，容易造成铁水喷溅，反之如果助吹流量过小，管道阻损大及粉气比大，容易造成粉剂输送不稳定。
可见，助吹流量应该有个最佳值。
2.2管道直径的影响管道直径减小后，下料速度和过程压力的稳定性有所提高，但管道也不能太细，否则阻损太大也会影响系统的稳定性。
2.3喷枪出口直径的影响喷枪出口直径的大小影响了喷吹罐到喷枪的系统阻损，出口直径从Φ10mm变为Φ12mm时，系统压力从1.66×105Pa降低到了1.31×105Pa，考虑到喷吹过程中，保持足够的出口压力有利于防止喷枪堵塞。
【本章学习要点】本章学习铁水预处理脱硫的优点，常用脱硫剂种类及其反应特点，脱硫生产指标，KR法脱硫的生产工艺流程和脱硫的基本操作，混铁车喷吹脱硫的工艺特点和工艺操作。
第一节铁水预脱硫的概念和优点铁水预处理，炼钢生产中主要是指铁水在进入转炉之前的脱硫处理。
广义的铁水预处理是指包括对铁水脱硫、脱硅、脱磷的三脱处理，另外还有特殊铁水的预处理，如含V铁水的提V等。
铁水脱硫是二十世纪70年代发展起来的铁水处理工艺技术，它已成为现代钢铁企业优化工艺流程的重要组成部分。
铁水脱硫的主要优点如下：1.铁水中含有大量的硅、碳和锰等还原性的元素，在使用各种脱硫剂时，脱硫剂的烧损少，利用率高，有利于脱硫。
2.铁水中的碳、硅能大大提高铁水中硫的活度系数，改善脱硫的热力学条件，使硫较易脱致较低的水平。
3.铁水中含氧量较低，提高渣铁中硫的分配系数，有利于脱硫。
4.铁水处理温度低，使耐火材料及处理装置的寿命比较高。
5.铁水脱硫的费用低，如在高炉、转炉、炉外精炼装置中脱除一公斤硫，其费用分别是铁水脱硫的2.6、16.9和6.1倍。
6.铁水炉外脱硫的过程中铁水成份的变化，比炼钢或钢水炉外处理过程中钢水成份的变化对最终的钢种成份影响小。
采用铁水脱硫，不仅可以减轻高炉负担，降低焦比，减少渣量和提高生产率，也使转炉也不必为脱硫而采取大渣量高碱度操作，因为在转炉高氧化性炉渣条件下脱硫是相当困难的。
因此铁水脱硫已成为现代钢铁工业优化工艺流程的重要手段，是提高钢质量、扩大品种的主要措施。
早期的铁水脱硫方法有很多种：如将脱硫剂直接加在铁水罐罐底，靠出铁铁流的冲击形成混合而脱硫的铺撒法。
也有将脱硫剂加入装有铁水的铁水罐中，然后将铁水罐偏心旋转或正向反向交换旋转的摇包法。
之后逐步发展至今天采用的KR搅拌法及喷枪插入铁水中的喷吹法。
第二节常用脱硫剂及脱硫指标一、常用脱硫剂经过长期的生产实践，目前选用作为铁水脱硫剂的主要是Ca、Mg、Na等元素的单质或化合物，常用的脱硫剂主要有：Ca系：电石粉（CaC2）、石灰（CaO）、石灰石（CaCO3）等Mg系：金属Mg粉Na系：苏打（Na2CO3）二、常用脱硫剂反应特点1.电石粉碳化钙脱硫反应为用CaC2脱硫有如下特点：1)在高碳系铁水中，CaC2分解出的Ca离子与铁水中的硫有极强的亲和力。
因此CaC2有很强的脱硫能力，在一定的铁水条件下，用CaC2脱硫，脱硫反应的平衡常数可达6.9×105，反应达到平衡时，铁水中硫含量可达4.9×10-7。
2)用CaC2脱硫，其脱硫反应是放热反应，有利于减少铁水的温降。
3)脱硫产物CaS，其熔点24500C，因此脱硫后，在铁水面上形成疏松的固体渣，有利于防止回硫，且对混铁车内衬浸蚀较轻，扒渣作业方便。
4)由于电石粉脱硫能力强，故用量少，渣量也较少。
5)电石粉易吸潮，吸潮时产生如下反应:CaC2+H2O=CaO+C2H2CaC2+2H2O=Ca(OH)2+C2H2这个反应会大大降低电石的脱硫能力，而且放出的C2H2是属易爆气体，因此在运输和保存电石粉时要采用氮气密封，储料罐必须安装乙炔检测等安全装置，以防爆炸等事故。
6)用电石粉脱硫生成的碳除饱和溶解于铁水外，其余以石墨态析出，喷吹过程中随喷吹气体有少量的电石粉带出，同时还有少量的C2H2产生，这些都会对环境产生污染，故必须有除尘设备。
2.石灰粉脱硫石灰脱硫的反应式为：用脱硫有如下特点：1)在高C和一定含硅量的铁水中，有较强的脱硫能力，在1350℃时，用脱硫，反应达平衡时，铁水中硫含量可达，比的脱硫能力要弱得多。
2)脱硫渣为固体渣，扒渣方便，对铁水缶、混铁车侵蚀较小，但用量较大，故形成的渣量也大，铁损也较高，铁水温降也较大。
3)石灰粉资源广、价格低、易加工，使用安全。
4)石灰粉流动性差、在输送中易堵塞、在料罐中也可能会“架桥”而堵料，且石灰易吸潮，吸潮后其流动性大大恶化，吸潮后会生成，不仅影响脱硫效果，而且会污染环境，因此，石灰的加工运输和贮存都要在干燥条件下进行，一般也采用氮气密封和输送。
3.用Mg粉脱硫用Mg粉脱硫，其反应式为：镁粉脱硫有如下特点：1)Mg有很强的铁水脱硫能力，13500C时，用Mg粉脱硫，反应的平衡常数为3.17×105，反应达到平衡时，铁水中含硫量可达l.6×10-7，大大高于Ca0的脱硫能力。
2)Mg的沸点为ll070C，Mg加入铁水后，变成Mg蒸气，形成气泡，使Mg的脱硫反应在气液相界面上进行，另外由于金属Mg变成Mg蒸气．使得反应区附近的流体搅拌良好，大大增强Mg的脱硫效果。
3)Mg在铁水中有一定的溶解度，铁水经过Mg饱和后能防止回硫，这部份饱和的Mg在铁水处理后的运送过程中仍能起到脱硫作用。
4)由于Mg进入铁水后就会气化，反应非常强烈，因此一般不使用纯Mg，而与其他材料混合一起喷入，目前多与Ca0一起混合后作成混合脱硫剂。
5)Mg的价格昂贵，但因Mg混合脱硫剂只要配比合适，也会使其用量少，而且铁水温降小，渣量少，铁损也少等特点，其综合成本也不一定高，而且由于用量少，处理周期也短，对高节奏的转炉也是有利的，因此Mg脱硫剂已越来越多被采用。
其他脱硫剂，像石灰石（CaCO3）因脱硫效果差而且铁水温降太大，而像苏打（Na2CO3）由于资源短缺，而且脱硫产物呈液态对罐衬侵蚀严重，降温也大，因此这些在铁水脱硫生产中已较少采用。
三、脱硫生产指标对一种脱硫工艺方法或脱硫剂的脱硫效果的评定，目前还没有一个统一的、全面的指标来反映，但在实际生产中仍可根据以下指标来评价其脱硫效果。
1.脱硫效率()式中：——处理前铁水原始含硫量，％——处理后铁水成品含硫量，％此值反映脱硫工艺对铁水脱硫的直接影响，是工艺操作中很重要的工艺参数，值较大，说明此工艺的脱硫效果越好，当然值的大小与原始含硫量有关，如脱硫前原始硫很高，即使值较大，也不能说明成品硫就很低。
此外由于公式中无脱硫剂的使用量，因此该公式并未反映出脱硫剂的脱硫效果。
2.脱硫剂效率(Ks)式中：w—脱硫剂的消耗量，kg/t铁假设在脱硫反应过程中，脱硫剂的效率不变，则：脱硫剂效率Ks的意义是单位脱硫剂的脱硫量，此值虽不能准确地描述脱硫剂的脱硫能力，但在生产操作中有实际意义。
当掌握了一定工艺条件下的经验脱硫数据后，就可以根据要求的脱硫量控制加入脱硫剂的数量。
3.脱硫剂的反应率ηM脱硫剂加入铁水后，并非全部脱硫剂都参与了脱硫反应而起到了脱硫作用，为比较脱硫工艺中脱硫剂参与脱硫反应的程度，可用脱硫剂的理论消耗量和实际消耗量的比值来表示脱硫剂的反应率式中：——脱硫剂的理论消耗量，kg/t铁——脱硫剂的实际消耗量，kg/t铁例如：用电石粉的脱硫剂的反应率式中：64—的分子量32 — S的分子量—电石粉的单耗，kg/t铁—电石粉中的含量，％一般来说脱硫剂的反应率都不高，电石粉的反应率为20～40％，而石灰粉的反应率仅5～10％。
4.脱硫分配比脱硫的产物必须进入渣中，从而使钢中的硫减少，其反应式简化为：。
炉渣的脱硫能力，通常用硫在渣—铁中的分配比的大小来表示，=（S）/[S]式中：—硫在渣—铁中分配比(S)—渣中硫的含量，％[S]—铁中硫的含量，％值越大，说明炉渣的脱硫能力越强，一般而言，象高炉渣由于FeO低，可达100，电炉还原期可达30～50，而转炉渣仅为5～10。
第三节常用脱硫方法及其操作一、铁水罐搅拌法脱硫(KR法)搅拌法是铁水脱硫技术的重要进展，它放弃了传统的容器运动方式，通过搅动来使液体金属与脱硫剂混合接触达到脱硫目的。
搅拌法分为两种形式即莱茵法和KR法。
a -- 莱茵法 b-- KR法图9—1 搅拌法脱硫两种方法的最大区别是搅拌器插入铁水深度不同，莱茵法搅拌器只是部分地插入铁水内部，通过搅拌使罐上部的铁水和脱硫剂形成涡流搅动，互相混合接触，同时通过循环流动使整个罐内铁水都能达到上层脱硫区域段实现脱硫。
KR法是将搅拌器沉浸到铁水内部而不是在铁水和脱硫剂之间的界面上通过搅拌形成铁水运动旋涡使脱硫剂撒开并混入铁水内部，加速脱硫过程。
武钢二炼钢KR法是利用机械搅拌作用使脱硫剂与铁水混匀达到脱硫目的，因此，脱硫剂利用率高，消耗较低，目前武钢二炼钢KR铁水脱硫的脱硫剂消耗达到5.0kg／t.Fe(CaO 基) 左右，搅拌器寿命达到700余次，耐材消耗0.02kg／吨，脱硫效果[S]可以达到0.001％，脱硫效率≥90％，可以生产和满足不同低硫品种的需求。
1．KR铁水脱硫工艺流程机械搅拌法脱硫就是将耐火材料制成的搅拌器插入铁水罐液面下一定深处，并使之旋转。
当搅拌器旋转时，铁水液面形成“V”形旋涡(中心低，四周高)，此时加入脱硫剂后，脱硫剂微粒在浆叶端部区域内由于湍动而分散，并沿着半径方向“吐出”，然后悬浮，绕轴心旋转和上浮于铁水中，也就是说，借这种机械搅拌作用使脱硫剂卷入铁水中并与接触，混合、搅动，从而进行脱硫反应。
当搅拌器开动时，在液面上看不到脱硫剂，停止搅拌后，所生成的干稠状渣浮到铁水面上，扒渣后即达到脱硫的目的。
脱硫前，铁水缶中若有高炉渣，应先扒渣，即脱硫前后要二次扒渣。
下图KR专用罐工艺流程(图9—2)：图9—2 KR专用罐工艺流程高炉铁水罐直接KR法脱硫工艺流程：图9—3 高炉铁水罐直接KR法脱硫工艺流程2．原料要求1）高炉铁水条件铁水温度：T≥l2500C铁水硫含量：[S]≤0.060％渣层厚度：处理铁水量：Q=80～90吨／罐·次2）脱硫剂(KC—2#)（1)重量配比：活性石灰：88—90%萤石:12—10%（2)粒度要求：粒度≤0.1mm 0.1-0.6mm 0.1-1.0mm≥1.0mm比例 <5％≥60％≥30％≤5％（3)要求新鲜、干净、干燥、不混有杂质、不粉化变质。
3）镁质复合脱硫剂(试行)（1)重量配比：活性石灰 75～80％萤石：15～10％Mg粉：≥10％（2)粒度要求(活性石灰、萤石同KC—2#脱硫剂)（3)Mg:阻燃时间，闪点：6150C左右3．KR铁水脱硫的基本操作1）扒渣操作：（1)脱硫铁水罐由牵引车运载至扒渣位置后，由主控台将罐倾斜至扒渣角度(以铁水不能溢出为准)，然后进行扒渣操作。
（2)扒渣机在运转前接通电源并选择好手动或自动操作方法(扭动转换操作手柄)，要确认清楚手动(ISW)或自动(3PL)灯光显示和紧急停车手动按钮的位置。
（3)要确认压缩空气的入口压力达到0.6～0.8MPa，操作压力>0.45MPa。
（4)扒渣机运转前，小车的前进端极限应设在零位，后退端极限应设在拾位上，否则不允许运转。
（5)扒渣机的前后行程5-6米，高度为0.9米，左右旋转角度为12.50。
(6)当罐内铁水中带有大于600kg的渣块时原则不能强行扒渣，应将铁水返回到混铁炉。
