第五章 螺纹连接习题课解析

螺纹连接习题解答11—1 一牵曳钩用2个M10的普通螺钉固定于机体上，如图所示。

已知接合面间的摩擦系数f=0.15，螺栓材料为Q235、强度级别为4.6级，装配时控制预紧力，试求螺栓组连接允许的最大牵引力。

解题分析：本题是螺栓组受横向载荷作用的典型例子．它是靠普通螺栓拧紧后在接合面间产生的摩擦力来传递横向外载荷F R。

解题时，要先求出螺栓组所受的预紧力，然后，以连接的接合面不滑移作为计算准则，根据接合面的静力平衡条件反推出外载荷F R。

解题要点：（1）求预紧力F′：由螺栓强度级别4.6级知σS =240MPa，查教材表11—5（a），取S=1.35，则许用拉应力： [σ]= σS/S =240/1.35 MPa=178 MPa ，查（GB196—86）M10螺纹小径d1=8.376mm 由教材式（11—13）： 1.3F′/（πd21/4）≤[σ] MPa 得：/（4×1.3）=178 ×π×8.3762/5.2 N F′=[σ]πd21=7535 N（2）求牵引力F R：=7535×0.15×2×由式（11—25）得F R=F′fzm/Kf1/1.2N=1883.8 N （取K=1.2）f11—2 一刚性凸缘联轴器用6个M10的铰制孔用螺栓（螺栓 GB27—88）连接，结构尺寸如图所示。

两半联轴器材料为HT200，螺栓材料为Q235、性能等级5.6级。

试求：（1）该螺栓组连接允许传递的最大转矩T max。

（2）若传递的最大转矩T max不变，改用普通螺栓连接，试计算螺栓直径，并确定其公称长度，写出螺栓标记。

（设两半联轴器间的摩擦系数f=0.16，可靠性系数K f=1.2）。

解题要点：（1）计算螺栓组连接允许传递的最大转矩T max：该铰制孔用精制螺栓连接所能传递转矩大小受螺栓剪切强度和配合面挤压强度的制约。

因此，可先按螺栓剪切强度来计算T max，然后较核配合面挤压强度。

习题与参考答案一、单项选择题（从给出的 A 、 B 、C、 D 中选一个答案）1当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能。

A. 好B. 差C. 相同D. 不一定2用于连接的螺纹牙型为三角形，这是因为三角形螺纹。

A. 牙根强度高，自锁性能好B. 传动效率高C. 防振性能好D. 自锁性能差3若螺纹的直径和螺旋副的摩擦系数一定，则拧紧螺母时的效率取决于螺纹的。

A. 螺距和牙型角B. 升角和头数C. 导程和牙形斜角D. 螺距和升角4对于连接用螺纹，主要要求连接可靠，自锁性能好，故常选用。

A. 升角小，单线三角形螺纹B. 升角大，双线三角形螺纹C. 升角小，单线梯形螺纹D. 升角大，双线矩形螺纹5用于薄壁零件连接的螺纹，应采用。

A. 三角形细牙螺纹B. 梯形螺纹C. 锯齿形螺纹D. 多线的三角形粗牙螺纹6当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓。

A. 必受剪切力作用B.必受拉力作用C. 同时受到剪切与拉伸D. 既可能受剪切，也可能受挤压作用7计算紧螺栓连接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的倍。

A. 1.1B. 1.3C. 1.25D. 0.38采用普通螺栓连接的凸缘联轴器，在传递转矩时，。

A. 螺栓的横截面受剪切B.螺栓与螺栓孔配合面受挤压C. 螺栓同时受剪切与挤压D. 螺栓受拉伸与扭转作用9在下列四种具有相同公称直径和螺距，并采用相同配对材料的传动螺旋副中，传动效率最高的是。

A. 单线矩形螺旋副B. 单线梯形螺旋副C. 双线矩形螺旋副D. 双线梯形螺旋副10在螺栓连接中，有时在一个螺栓上采用双螺母，其目的是。

A. 提高强度B. 提高刚度C. 防松D. 减小每圈螺纹牙上的受力11在同一螺栓组中，螺栓的材料、直径和长度均应相同，这是为了。

A. 受力均匀B. 便于装配 .C. 外形美观D. 降低成本12螺栓的材料性能等级标成 6.8 级，其数字 6.8 代表。

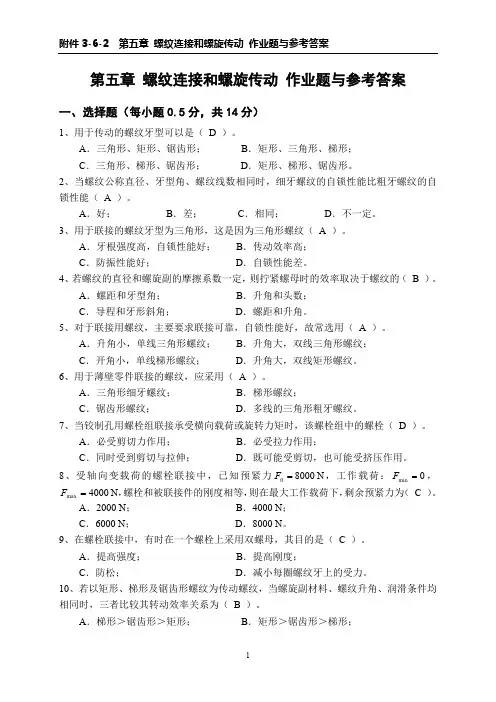

第五章 螺纹连接和螺旋传动 作业题与参考答案一、选择题（每小题0.5分，共14分）1、用于传动的螺纹牙型可以是（ D ）。

A ．三角形、矩形、锯齿形；B ．矩形、三角形、梯形；C ．三角形、梯形、锯齿形；D ．矩形、梯形、锯齿形。

2、当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能（ A ）。

A ．好；B ．差；C ．相同；D ．不一定。

3、用于联接的螺纹牙型为三角形，这是因为三角形螺纹（ A ）。

A ．牙根强度高，自锁性能好；B ．传动效率高；C ．防振性能好；D ．自锁性能差。

4、若螺纹的直径和螺旋副的摩擦系数一定，则拧紧螺母时的效率取决于螺纹的（ B ）。

A ．螺距和牙型角；B ．升角和头数；C ．导程和牙形斜角；D ．螺距和升角。

5、对于联接用螺纹，主要要求联接可靠，自锁性能好，故常选用（ A ）。

A ．升角小，单线三角形螺纹；B ．升角大，双线三角形螺纹；C ．开角小，单线梯形螺纹；D ．升角大，双线矩形螺纹。

6、用于薄壁零件联接的螺纹，应采用（ A ）。

A ．三角形细牙螺纹；B ．梯形螺纹；C ．锯齿形螺纹；D ．多线的三角形粗牙螺纹。

7、当铰制孔用螺栓组联接承受横向载荷或旋转力矩时，该螺栓组中的螺栓（ D ）。

A ．必受剪切力作用；B ．必受拉力作用；C ．同时受到剪切与拉伸；D ．既可能受剪切，也可能受挤压作用。

8、受轴向变载荷的螺栓联接中，已知预紧力80000=F N ，工作载荷：0min =F ，4000max =F N ，螺栓和被联接件的刚度相等，则在最大工作载荷下，剩余预紧力为（ C ）。

A ．2000 N ；B ．4000 N ；C ．6000 N ；D ．8000 N 。

9、在螺栓联接中，有时在一个螺栓上采用双螺母，其目的是（ C ）。

A ．提高强度；B ．提高刚度；C ．防松；D ．减小每圈螺纹牙上的受力。

10、若以矩形、梯形及锯齿形螺纹为传动螺纹，当螺旋副材料、螺纹升角、润滑条件均相同时，三者比较其转动效率关系为（ B ）。

螺纹联接1、如图所示，用四个普通螺栓将一悬臂梁固定在立墙上的两块夹板间。

已知载荷，图中尺寸。

钢板间摩檫系数，防滑系数N P 1000=mm L mm a 50050==，15.0=f ，螺栓的许用拉应力，试选择用此工况下的普通螺栓的直径。

2.1=s K []a MP 360=σ普通螺纹公称直径()mm第一直径系列d56810121620小径1d 4.134 4.917 6.6478.37610.1013.83517.29解：由图可见，将力P 移到螺栓组形心，则整个螺栓组所受的力为和，而使P PL T =P 整个螺栓受力为，使每个螺栓受力为。

p F T T F N P F P 250410004===N a PL a a T F T 22500502250010002222422=⨯⨯==⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛=同图可知螺栓1、2的受力最大。

()N F F F F F F T P T P 5.37162222500250222500250135cos 22202221=⨯⨯⨯++=-+==所需预紧力：N fm F K F s 14866215.05.37162.110=⨯⨯==螺栓危险截面的直径： []mm F d 267.8360148663.143.1401=⨯⨯⨯=⨯=πσπ查表选择公称直径的螺栓。

mm d 10=2、解：试指出图示螺纹联接结构中的错误，说明原因。

已知被连接件材料为Q235，连接件为标准件。

解：普通螺栓联接（１）螺栓安装方向不对，装不进去，应掉过头来安装；（２）普通螺栓联接的被联接件孔要大于螺栓大径，而下部被连接件孔与螺栓杆间隙；（３）被连接件表面没有加工，应做出沉头座并刮平，以保证螺栓头及螺母支承面平整且垂直于螺栓轴线，避免拧紧螺母时螺栓产生附加弯曲应力；（4）一般连接不应采用扁螺母；（5）弹簧垫圈尺寸不对，缺口方向不对；（6）螺栓长度不标准，应取标准长；mm l 60=（7）螺栓中螺纹部分的长度短了，应取为30mm 。

习题与参考答案一、单项选择题（从给出的A、B、C、D中选一个答案）1 当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能。

A. 好B. 差C. 相同D. 不一定2 用于连接的螺纹牙型为三角形，这是因为三角形螺纹。

A. 牙根强度高，自锁性能好B. 传动效率高C. 防振性能好D. 自锁性能差3 若螺纹的直径和螺旋副的摩擦系数一定，则拧紧螺母时的效率取决于螺纹的。

A. 螺距和牙型角B. 升角和头数C. 导程和牙形斜角D. 螺距和升角4 对于连接用螺纹，主要要求连接可靠，自锁性能好，故常选用。

A. 升角小，单线三角形螺纹B. 升角大，双线三角形螺纹C. 升角小，单线梯形螺纹D. 升角大，双线矩形螺纹5 用于薄壁零件连接的螺纹，应采用。

A. 三角形细牙螺纹B. 梯形螺纹C. 锯齿形螺纹D. 多线的三角形粗牙螺纹6 当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓。

A. 必受剪切力作用B. 必受拉力作用C. 同时受到剪切与拉伸D. 既可能受剪切，也可能受挤压作用7 计算紧螺栓连接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的倍。

A. 1.1B. 1.3C. 1.25D. 0.38 采用普通螺栓连接的凸缘联轴器，在传递转矩时，。

A. 螺栓的横截面受剪切B. 螺栓与螺栓孔配合面受挤压C. 螺栓同时受剪切与挤压D. 螺栓受拉伸与扭转作用9 在下列四种具有相同公称直径和螺距，并采用相同配对材料的传动螺旋副中，传动效率最高的是。

A. 单线矩形螺旋副B. 单线梯形螺旋副C. 双线矩形螺旋副D. 双线梯形螺旋副10 在螺栓连接中，有时在一个螺栓上采用双螺母，其目的是。

A. 提高强度B. 提高刚度C. 防松D. 减小每圈螺纹牙上的受力11 在同一螺栓组中，螺栓的材料、直径和长度均应相同，这是为了。

A. 受力均匀B. 便于装配.C. 外形美观D. 降低成本12 螺栓的材料性能等级标成6.8级，其数字6.8代表 。

螺栓联接习题及解答习题与参考答案一、单项选择题（从给出的A、B、C、D中选一个答案）1 当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能。

A. 好B. 差C. 相同D. 不一定2 用于连接的螺纹牙型为三角形，这是因为三角形螺纹。

A. 牙根强度高，自锁性能好B. 传动效率高C. 防振性能好D. 自锁性能差3 若螺纹的直径和螺旋副的摩擦系数一定，则拧紧螺母时的效率取决于螺纹的。

A. 螺距和牙型角B. 升角和头数C. 导程和牙形斜角D. 螺距和升角4 对于连接用螺纹，主要要求连接可靠，自锁性能好，故常选用。

A. 升角小，单线三角形螺纹B. 升角大，双线三角形螺纹C. 升角小，单线梯形螺纹D. 升角大，双线矩形螺纹5 用于薄壁零件连接的螺纹，应采用。

A. 三角形细牙螺纹B. 梯形螺纹C. 锯齿形螺纹D. 多线的三角形粗牙螺纹6 当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓。

A. 必受剪切力作用B. 必受拉力作用C. 同时受到剪切与拉伸D. 既可能受剪切，也可能受挤压作用7 计算紧螺栓连接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的倍。

A. 1.1B. 1.3C. 1.25D. 0.38 采用普通螺栓连接的凸缘联轴器，在传递转矩时，。

A. 螺栓的横截面受剪切B. 螺栓与螺栓孔配合面受挤压C. 螺栓同时受剪切与挤压D. 螺栓受拉伸与扭转作用9 在下列四种具有相同公称直径和螺距，并采用相同配对材料的传动螺旋副中，传动效率最高的是。

A. 单线矩形螺旋副B. 单线梯形螺旋副C. 双线矩形螺旋副D. 双线梯形螺旋副10 在螺栓连接中，有时在一个螺栓上采用双螺母，其目的是。

A. 提高强度B. 提高刚度C. 防松D. 减小每圈螺纹牙上的受力11 在同一螺栓组中，螺栓的材料、直径和长度均应相同，这是为了。

A. 受力均匀B. 便于装配.C. 外形美观D. 降低成本12 螺栓的材料性能等级标成6.8级，其数字6.8代表 。

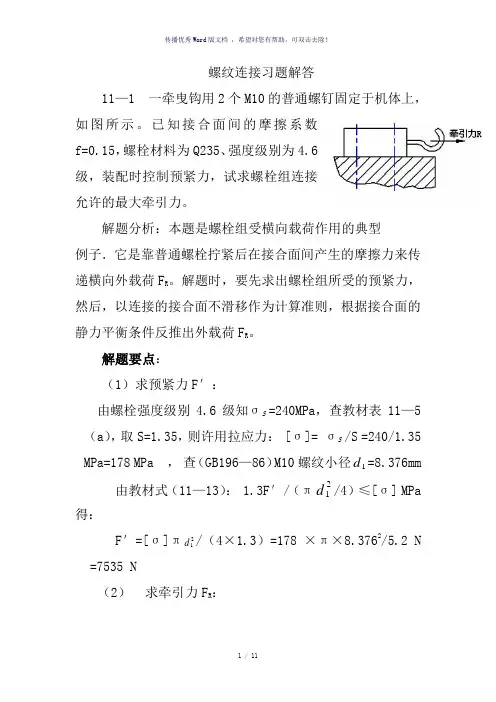

螺纹连接习题解答11—1 一牵曳钩用2个M10的普通螺钉固定于机体上，如图所示。

已知接合面间的摩擦系数f=0.15，螺栓材料为Q235、强度级别为4.6级，装配时控制预紧力，试求螺栓组连接允许的最大牵引力。

解题分析：本题是螺栓组受横向载荷作用的典型例子．它是靠普通螺栓拧紧后在接合面间产生的摩擦力来传递横向外载荷F R。

解题时，要先求出螺栓组所受的预紧力，然后，以连接的接合面不滑移作为计算准则，根据接合面的静力平衡条件反推出外载荷F R。

解题要点：（1）求预紧力F′：由螺栓强度级别4.6级知σS =240MPa，查教材表11—5（a），取S=1.35，则许用拉应力：[σ]=σS/S =240/1.35 MPa=178 MPa ，查（GB196—86）M10螺纹小径d1=8.376mm 由教材式（11—13）： 1.3F′/（πd21/4）≤[σ] MPa 得：F′=[σ]πd2/（4×1.3）=178 ×π×8.3762/5.2 N1=7535 N（2）求牵引力F R：由式（11—25）得F R=F′fzm/K=7535×0.15×2×f=1.2）1/1.2N=1883.8 N （取Kf11—2 一刚性凸缘联轴器用6个M10的铰制孔用螺栓（螺栓 GB27—88）连接，结构尺寸如图所示。

两半联轴器材料为HT200，螺栓材料为Q235、性能等级5.6级。

试求：（1）该螺栓组连接允许传递的最大转矩T max。

（2）若传递的最大转矩T max不变，改用普通螺栓连接，试计算螺栓直径，并确定其公称长度，写出螺栓标记。

（设两半联轴器间的摩擦系数f=0.16，可靠性系数K f=1.2）。

解题要点：（1）计算螺栓组连接允许传递的最大转矩T max：该铰制孔用精制螺栓连接所能传递转矩大小受螺栓剪切强度和配合面挤压强度的制约。

因此，可先按螺栓剪切强度来计算T max，然后较核配合面挤压强度。

习题与参考答案一、单项选择题（从给出的A、B、C、D中选一个答案）1 当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能。

A. 好B. 差C. 相同D. 不一定2 用于连接的螺纹牙型为三角形，这是因为三角形螺纹。

A. 牙根强度高，自锁性能好B. 传动效率高C. 防振性能好D. 自锁性能差3 若螺纹的直径和螺旋副的摩擦系数一定，则拧紧螺母时的效率取决于螺纹的。

A. 螺距和牙型角B. 升角和头数C. 导程和牙形斜角D. 螺距和升角4 对于连接用螺纹，主要要求连接可靠，自锁性能好，故常选用。

A. 升角小，单线三角形螺纹B. 升角大，双线三角形螺纹C. 升角小，单线梯形螺纹D. 升角大，双线矩形螺纹5 用于薄壁零件连接的螺纹，应采用。

A. 三角形细牙螺纹B. 梯形螺纹C. 锯齿形螺纹D. 多线的三角形粗牙螺纹6 当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓。

A. 必受剪切力作用B. 必受拉力作用C. 同时受到剪切与拉伸D. 既可能受剪切，也可能受挤压作用7 计算紧螺栓连接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的倍。

A. 1.1B. 1.3C.1.25 D. 0.38 采用普通螺栓连接的凸缘联轴器，在传递转矩时， 。

A. 螺栓的横截面受剪切B. 螺栓与螺栓孔配合面受挤压C. 螺栓同时受剪切与挤压D. 螺栓受拉伸与扭转作用9 在下列四种具有相同公称直径和螺距，并采用相同配对材料的传动螺旋副中，传动效率最高的是 。

A. 单线矩形螺旋副B.单线梯形螺旋副C. 双线矩形螺旋副D.双线梯形螺旋副10 在螺栓连接中，有时在一个螺栓上采用双螺母，其目的是 。

A. 提高强度B. 提高刚度C. 防松D. 减小每圈螺纹牙上的受力11 在同一螺栓组中，螺栓的材料、直径和长度均应相同，这是为了 。

A. 受力均匀B. 便于装配.C. 外形美观D. 降低成本12 螺栓的材料性能等级标成6.8级，其数字6.8代表 。

第5章 螺纹联接与螺旋传动重要基本概念1．常用螺纹有哪几类？哪些用于联接，哪些用于传动，为什么？哪些是标准螺纹？常用的有：三角螺纹，矩形螺纹，梯形螺纹和锯齿形螺纹。

三角螺纹用于联接，其余用于传动。

因三角螺纹自锁性好，其它螺纹传动效率高。

除矩形螺纹外，其余均为标准螺纹。

2．何谓螺纹联接的预紧，预紧的目的是什么？预紧力的最大值如何控制？螺纹联接的预紧是指在装配时拧紧，是联接在承受工作载荷之前预先受到预紧力的作用。

预紧的目的是增加螺纹联接的刚度、保证联接的紧密性和可靠性（防松能力）。

拧紧后，预紧应力的大小不得超过材料屈服极限σS 的80%。

3．螺纹联接有哪些基本类型？适用于什么场合？螺纹联接有4中基本类型。

螺栓联接：用于被联接件不太厚且两边有足够的安装空间的场合。

螺钉联接：用于不能采用螺栓联接（如被联接件之一太厚不宜制成通孔，或没有足够的装配空间），又不需要经常拆卸的场合。

双头螺柱联接：用于不能采用螺栓联接且又需要经常拆卸的场合。

紧定螺钉联接：用于传递力和力矩不大的场合。

4．紧螺栓联接的强度也可以按纯拉伸计算，但须将拉力增大30%，为什么？ 考虑拧紧时的扭剪应力，因其大小约为拉应力的30%。

5．提高螺纹联接强度的措施有哪些？1）改善螺纹牙间的载荷分配不均；2）减小螺栓的应力幅；3）减小螺栓的应力集中；4）避免螺栓的附加载荷（弯曲应力）；5）采用合理的制造工艺。

6．为什么螺母的螺纹圈数不宜大于10圈（使用过厚的螺母不能提高螺纹联接强度）？因为螺栓和螺母的受力变形使螺母的各圈螺纹所承担的载荷不等，第一圈螺纹受载最大，约为总载荷的1/3，逐圈递减，第八圈螺纹几乎不受载，第十圈没用。

所以使用过厚的螺母并不能提高螺纹联接强度。

7．联接螺纹能满足自锁条件，为什么还要考虑防松？根据防松原理，防松分哪几类？因为在冲击、振动、变载以及温度变化大时，螺纹副间和支承面间的摩擦力可能在瞬间减小或消失，不再满足自锁条件。

这种情况多次重复，就会使联接松动，导致机器不能正常工作或发生严重事故。

螺纹链接习题1、螺纹按照其用途不同，一般可分为螺纹和螺纹。

2、按照螺纹牙型不同，常用的螺纹分为螺纹、螺纹、螺纹和锯齿型螺纹。

3、粗牙普通螺纹的代号用及表示。

4、细牙普通螺纹的代号用及 ×表示。

5、螺旋传动是利用来传递和（或）的一种机械传动。

6、螺旋传动可以方便地把主动件的运动转变为从动件的运动。

7、普通螺旋传动是由构件和组成的简单螺旋副实现的传动。

8、常用的螺旋传动有、和滚珠螺旋传动等。

9、螺纹代号M24中的M表示；24表示。

0、螺纹标记M20*2-7g6g中7g表示，6g表示，2表示。

41、相邻两牙在中径线上对应两点间的轴向距离，称为螺纹的。

42、普通螺纹的牙型角为度，牙型半角为度。

43、普通螺纹的公称直径是指螺纹的。

44、锯齿形螺纹广泛应用于的传动机构。

45、连接螺纹的牙型多为形，而且多用线螺纹。

46、螺纹代号M表示_______螺纹，R c和G表示__________螺纹，T r表示_________螺纹。

47、差动螺旋传动L=N(P h1±P h2)中，“+”号表示两螺纹旋向______，“-”号表示两螺纹旋向______。

48、导程和螺距的关系，对于单线螺纹来说___________；对于双线螺纹来说是___________。

49、螺纹按旋向来分，有__________螺纹和___________螺纹两种。

50、普通螺纹的主要参数有大径、_______、小径、________、_______、牙型角和螺纹升角等7个。

51、链传动按其用途的不同，链可以分为、、和曳引起重链三种。

41、普通螺纹的牙型角是60º。

（）42、为增强连接紧密性，连接螺纹大多采用三角形螺纹。

（）43、两个相互配合的螺纹，其旋向相同。

（）44、螺纹的牙侧角就是牙型半角。

（）45、公称直径相同的粗牙普通螺纹的强度高于细牙螺纹。

（）46、滚珠螺旋传动的传动效率高，传动时运动平稳，动作灵敏。

（）47、普通螺纹的牙型特征代号为“G”。
