密封垫规格标准

核心提示：管道密封垫片的化工部标准的大概情况化工部标准（欧洲体系）1. HG20606-97（钢制管法兰..管道密封垫片的化工部标准的大概情况化工部标准（欧洲体系）1. HG20606-97（钢制管法兰用非金属平垫片）压力等级分：PN0.25Mpa、PN0.6Mpa、PN1.0Mpa、PN1.6Mpa、PN2.5Mpa、PN4.0Mpa。

密封面形式分：FF型（全平面），RF、MFM、TG（突面、凹凸面、榫槽面），RF-E形（突面、带包边形）。

2．HG20607-97（钢制管法兰用聚四氟乙烯包覆垫片）压力等级分：PN0.6Mpa、PN1.0Mpa、PN2.5Mpa、PN4.0Mpa。

密封面形式分：PMF（机加工翅形）、PMS（机加工矩形）、PFT（折包形）。

3．HG20608-97(钢制管法兰用柔性石墨复合垫片) 压力等级分：PN1.0Mpa、PN1.6Mpa、PN2.5Mpa、PN4.0Mpa、PN6.3Mpa。

密封面形式分：RF、MFM、TG（突面、凹凸面、榫槽面），RF-E形（突面、带内包边形）。

4．HG20609-97（钢制管法兰用金属包覆垫片）压力等级分：PN2.5Mpa、PN4.0Mpa、PN6.3Mpa、PN10.0Mpa。

无密封面形式之分。

5．HG20610-97(钢制管法兰用缠绕式垫片) 压力等级分：PN1.6Mpa、PN2.5Mpa、PN4.0Mpa、PN6.3Mpa、PN10.0Mpa、PN16.0Mpa。

密封面形式：A（基本型榫槽面使用）、B（内环形凹凸面使用）、C（外环型突面使用）、D（内外环型突面使用）。

6．HG20611-97（钢制管法兰用齿形组合垫片）压力等级分：PN1.6Mpa、PN2.5Mpa、PN4.0Mpa、PN6.3Mpa、PN10.0Mpa、PN2.5Mpa。

密封面形式分：RF（带外环突面使用）、MFM（基本型凹凸面使用）。

7．HG20612-97(钢制管法兰用金属环垫) 压力等级分：PN6.3Mpa、PN10.0Mpa、PN16.0Mpa、PN25.0Mpa。

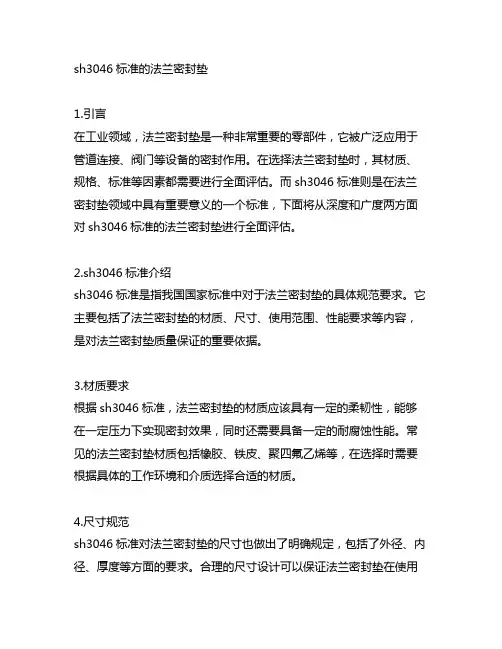

sh3046标准的法兰密封垫1.引言在工业领域，法兰密封垫是一种非常重要的零部件，它被广泛应用于管道连接、阀门等设备的密封作用。

在选择法兰密封垫时，其材质、规格、标准等因素都需要进行全面评估。

而sh3046标准则是在法兰密封垫领域中具有重要意义的一个标准，下面将从深度和广度两方面对sh3046标准的法兰密封垫进行全面评估。

2.sh3046标准介绍sh3046标准是指我国国家标准中对于法兰密封垫的具体规范要求。

它主要包括了法兰密封垫的材质、尺寸、使用范围、性能要求等内容，是对法兰密封垫质量保证的重要依据。

3.材质要求根据sh3046标准，法兰密封垫的材质应该具有一定的柔韧性，能够在一定压力下实现密封效果，同时还需要具备一定的耐腐蚀性能。

常见的法兰密封垫材质包括橡胶、铁皮、聚四氟乙烯等，在选择时需要根据具体的工作环境和介质选择合适的材质。

4.尺寸规范sh3046标准对法兰密封垫的尺寸也做出了明确规定，包括了外径、内径、厚度等方面的要求。

合理的尺寸设计可以保证法兰密封垫在使用过程中能够完全契合管道或阀门的连接部位，从而达到良好的密封效果。

5.使用范围在sh3046标准中还规定了法兰密封垫的使用范围，包括了温度范围、压力范围等。

合格的法兰密封垫应该能够适应不同的工作环境，并在不同条件下保持稳定的密封性能，确保设备的正常运行。

6.性能要求除了上述基本要求之外，sh3046标准还对法兰密封垫的性能做出了详细的规定，包括了密封性能、耐压性能、耐磨性能等。

这些性能要求直接关系到法兰密封垫在实际使用中的表现，因此在生产和选择时需要严格遵守标准要求。

7.个人观点在我看来，sh3046标准对法兰密封垫的规定和要求非常详细和严格，这也体现了对产品质量和安全的高度重视。

在实际工程应用中，我们需要充分理解和遵守这些标准，从而选择和使用合格的法兰密封垫，确保设备的安全运行和生产效率。

8.总结通过对sh3046标准的全面评估，我们更深入地了解了法兰密封垫在选用和使用过程中的重要性和规范要求。

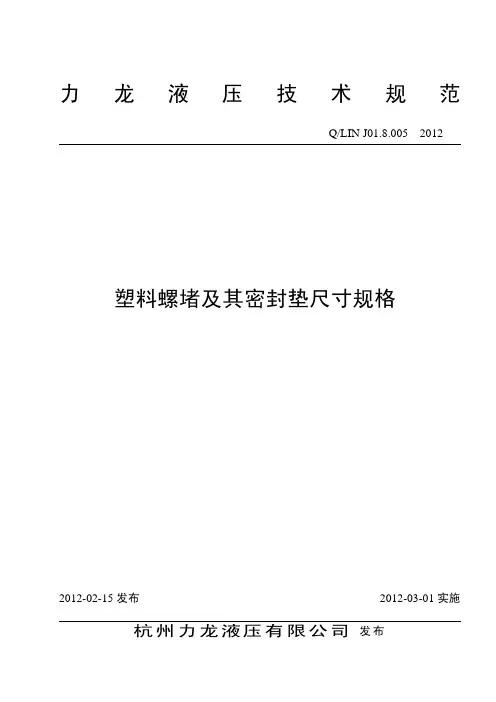

力龙液压技术规范Q/LIN J01.8.005—2012前 言本规范是根据力龙液压研究院的研发需求进行编制本规范由杭州力龙液压有限公司研究院提出并归口本规范由杭州力龙液压有限公司研究院起草本规范主要起草人: 熊文才、崔英丽I塑料螺堵及其密封垫尺寸规格1 范围本规范规定了液压元件用塑料螺堵及其密封垫规格参数、技术要求和标记方法。

本规范适用力龙系列液压元件（泵、马达）密封、防水、防尘用塑料螺堵及密封垫。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 196 普通螺纹 基本尺寸GB/T 5574 工业用橡胶板GB/T 14486 塑料模具件尺寸公差GB/T 22091.1 55°密封管螺纹量规3 型式和尺寸要求3.1 塑料螺堵及其密封垫如图1 所示图1 塑料螺堵及其密封垫尺寸示意图3.2 塑料螺堵及其密封垫尺寸要求如表1、表2表1 PT螺纹塑料螺堵及其密封垫尺寸塑料螺堵尺寸 密封垫尺寸螺纹规格GD d L L1 L2 L3 L4 S C 螺纹标识 A BPT1/8 18 12 18 10 13 3 1.5 2.5 1 PT1/8 18 9.5PT1/4 21.5 15.5 20 12 15 3 3.5 5 2 PT1/4 21.5 12.5PT3/8 26 20 22 14 17 5 5.58 2 PT3/8 26 15.5PT1/2 32 26 22 14 17 5 8 10 2 PT1/2 32 20PT3/4 38 32 22 14 17 5 10 12 3 PT3/4 38 25PT1 45.5 39.5 24 16 19 5 12.516 3 PT1 45.5 32表2 公制直螺纹塑料螺堵及其密封垫尺寸塑料螺堵尺寸 密封垫尺寸螺纹规格GD d L L1 L2 L3 L4 S C 螺纹标识 A BM10×1 16 12 14 8 9 3 2 2.5 1 M10 16 9M12×1.5 19 15 18 12 13 3 3.5 5 1 M12 19 10.5M14×1.5 21 15 18 12 13 3 3.5 5 2 M14 21 12.5M16×1.5 24 18 18 12 13 3 5.5 8 2 M16 24 14.5M18×1.5 26 20 18 12 13 3 6 8 2 M18 26 16.5M20×1.5 28 22 20 14 15 3 7 10 2 M20 28 18.5M22×1.5 29 23 22 14 17 5 7 10 2 M22 29 20.5M26×1.5 34 28 24 16 19 5 9 12 3 M26 34 24.5M27×2 34 28 24 16 19 5 9 12 3 M27 34 25M33×2 42 34 26 18 21 5 11.516 3 M33 42 31M42×2 52 42 28 20 23 5 15 22 3 M42 52 40M48×2 57 47 30 22 25 5 16.524 3 M48 57 464 塑料螺堵及其密封垫的参数和技术要求4.1 塑料螺堵材料选用PA66；4.2 塑料螺堵螺纹精度按照GB/T 14486 MT3执行；4.3 塑料螺堵未注公差按照GB/T 14486 MT4执行；4.4 塑料螺堵螺纹尺寸按照GB/T 22091.1和GB/T 196；4.5 保证塑料螺堵表面光滑、平整、无飞边；4.6 密封垫材料选用工业胶板；4.7 密封垫规格及其性能标准：GB/T 5574-C-05-4-H6-Ts；4.8 密封垫要求厚度均匀、表面光滑平整、无飞边。

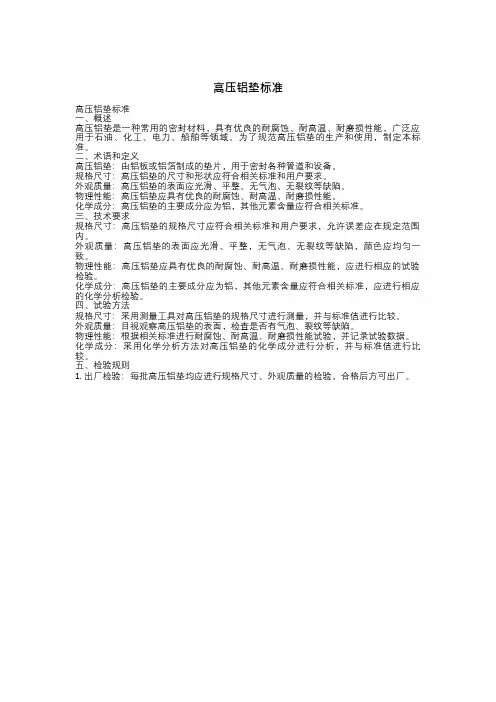

高压铝垫标准
高压铝垫标准
一、概述
高压铝垫是一种常用的密封材料，具有优良的耐腐蚀、耐高温、耐磨损性能，广泛应用于石油、化工、电力、船舶等领域。

为了规范高压铝垫的生产和使用，制定本标准。

二、术语和定义
高压铝垫：由铝板或铝箔制成的垫片，用于密封各种管道和设备。

规格尺寸：高压铝垫的尺寸和形状应符合相关标准和用户要求。

外观质量：高压铝垫的表面应光滑、平整、无气泡、无裂纹等缺陷。

物理性能：高压铝垫应具有优良的耐腐蚀、耐高温、耐磨损性能。

化学成分：高压铝垫的主要成分应为铝，其他元素含量应符合相关标准。

三、技术要求
规格尺寸：高压铝垫的规格尺寸应符合相关标准和用户要求，允许误差应在规定范围内。

外观质量：高压铝垫的表面应光滑、平整，无气泡、无裂纹等缺陷，颜色应均匀一致。

物理性能：高压铝垫应具有优良的耐腐蚀、耐高温、耐磨损性能，应进行相应的试验检验。

化学成分：高压铝垫的主要成分应为铝，其他元素含量应符合相关标准，应进行相应的化学分析检验。

四、试验方法
规格尺寸：采用测量工具对高压铝垫的规格尺寸进行测量，并与标准值进行比较。

外观质量：目视观察高压铝垫的表面，检查是否有气泡、裂纹等缺陷。

物理性能：根据相关标准进行耐腐蚀、耐高温、耐磨损性能试验，并记录试验数据。

化学成分：采用化学分析方法对高压铝垫的化学成分进行分析，并与标准值进行比较。

五、检验规则
1. 出厂检验：每批高压铝垫均应进行规格尺寸、外观质量的检验，合格后方可出厂。

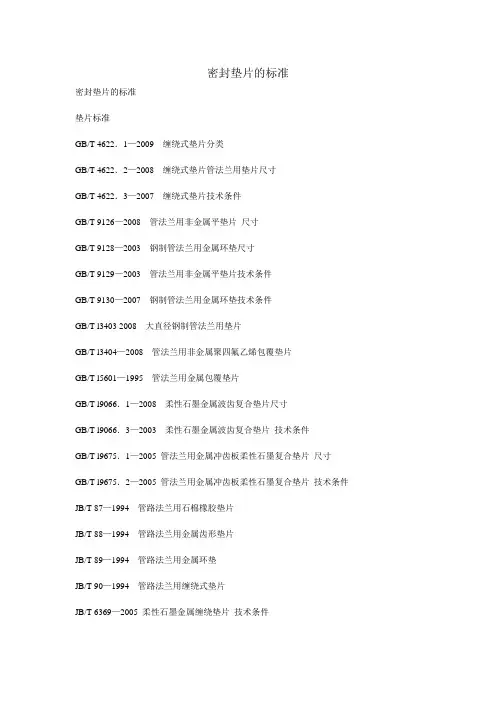

密封垫片的标准密封垫片的标准垫片标准GB/T 4622．1—2009缠绕式垫片分类GB/T 4622．2—2008缠绕式垫片管法兰用垫片尺寸GB/T 4622．3—2007缠绕式垫片技术条件GB/T 9126—2008管法兰用非金属平垫片尺寸GB/T 9128—2003钢制管法兰用金属环垫尺寸GB/T 9129—2003管法兰用非金属平垫片技术条件GB/T 9130—2007钢制管法兰用金属环垫技术条件GB/T l3403 2008大直径钢制管法兰用垫片GB/T l3404—2008管法兰用非金属聚四氟乙烯包覆垫片GB/T l5601—1995管法兰用金属包覆垫片GB/T l9066．1—2008柔性石墨金属波齿复合垫片尺寸GB/T l9066．3—2003柔性石墨金属波齿复合垫片技术条件GB/T l9675．1—2005 管法兰用金属冲齿板柔性石墨复合垫片尺寸GB/T l9675．2—2005 管法兰用金属冲齿板柔性石墨复合垫片技术条件JB/T 87—1994管路法兰用石棉橡胶垫片JB/T 88—1994管路法兰用金属齿形垫片JB/T 89—1994管路法兰用金属环垫JB/T 90—1994管路法兰用缠绕式垫片JB/T 6369—2005 柔性石墨金属缠绕垫片技术条件JB/T 6618 2005金属缠绕垫用聚四氟乙烯带技术条件JB/T 8559—1997金属包垫片JB/T l0688—2006聚四氟乙烯垫片技术条件JB/T l0689—2006膨体聚四氟乙烯密封带技术条件SH 340111996管法兰用石棉橡胶板垫片SH 3402 1996管法兰用聚四氟乙烯包覆垫片SH 3403—1996管法兰用金属环垫SH 3407—1996管法兰用缠绕式垫片HG/T20592~20635-2009钢制管法兰、垫片、紧固件基础标准GB/T l047—2005 管道元件DN（公称尺寸）的定义和选用GB/T l048 2005 管道元件PN（公称压力）的定义和选用GB/T l2385—2008 管法兰用垫片密封性能试验方法GB/T l2621 2008管法兰用垫片应力松弛试验方法GB/T l2622 2008管法兰用垫片压缩率和回弹率试验方法GB/T 20671．1—2006非金属垫片材料分类体系及试验方法第1部分：非金属垫片材料分类体系GB/T 20671．2—2006 非金属垫片材料分类体系及试验方法第2部分：垫片材料压缩率回弹率试验方法GB/T 20671．3—2006非金属垫片材料分类体系及试验方法第3部分：垫片材料耐液性试验方法GB/T 20671．4—2006 非金属垫片材料分类体系及试验方法第4部分：垫片材料密封性试验方法GB/T 20671．5—2006非金属垫片材料分类体系及试验方法第5部分：垫片材料蠕变松弛率试验方法GB/T 20671．6—2006非金属垫片材料分类体系及试验方法第6部分：垫片材料与金属表面粘附性试验方法GB/T 20671．7—2006非金属垫片材料分类体系及试验方法第7部分：非金属垫片材料拉伸强度试验方法GB/T 20671．8—2006非金属垫片材料分类体系及试验方法第8部分：非金属垫片材料柔软性试验方法GB/T 20671．9—2006 非金属垫片材料分类体系及试验方法第9部分：软木垫片材料胶结物耐久性试验方法GB/T 20671．10一2006 非金属垫片材料分类体系及试验方法第10部分：垫片材料导热系数测定方法GB/T 20671．11—2006非金属垫片材料分类体系及试验方法第11部分：合成聚合材料抗霉性测定方法相关标准GB/T 539—2008耐油石棉橡胶板GB/T 540 2008耐油石棉橡胶板试验方法GB 912—2008 碳素结构钢和低合金结构钢热轧薄钢板和钢带GB/T 3280—2007不锈钢冷轧钢板和钢带GB/T 3985—2008石棉橡胶板GB/T 4238—2007耐热钢钢板和钢带GB/T 5574—2008工业用橡胶板GB/T ll253—2007碳素结构钢冷轧薄钢板及钢带JB/T 6628—2008柔性石墨复合增强（板）垫JB/T 7758．1—2008柔性石墨板氟含量测定方法JB/T 7758．2—2005柔性石墨板技术条件JB/T 7758．3—2005柔性石墨板硫含量测定方法JB/T 7758．4 2008柔性石墨板氯含量测定方法JB/T 7758．5—2008柔性石墨板线膨胀系数测定方法JB/T 7758．6—2008柔性石墨板肖氏硬度测试方法JB/T 7758．7—2008柔性石墨板应力松弛试验方法JB/T 9141．1—1999柔性石墨板材密度测试方法原创文章："/public/tool/kbview/kid/1481/cid/1" 【请保留版权，谢谢！】文章出自电子元件技术网。

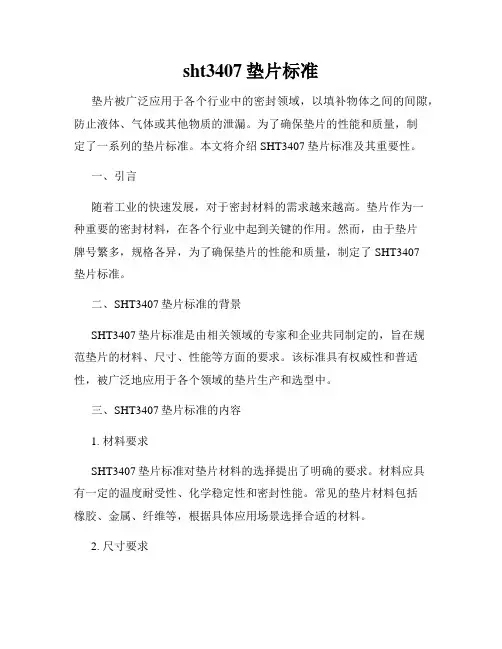

sht3407垫片标准垫片被广泛应用于各个行业中的密封领域，以填补物体之间的间隙，防止液体、气体或其他物质的泄漏。

为了确保垫片的性能和质量，制定了一系列的垫片标准。

本文将介绍SHT3407垫片标准及其重要性。

一、引言随着工业的快速发展，对于密封材料的需求越来越高。

垫片作为一种重要的密封材料，在各个行业中起到关键的作用。

然而，由于垫片牌号繁多，规格各异，为了确保垫片的性能和质量，制定了SHT3407垫片标准。

二、SHT3407垫片标准的背景SHT3407垫片标准是由相关领域的专家和企业共同制定的，旨在规范垫片的材料、尺寸、性能等方面的要求。

该标准具有权威性和普适性，被广泛地应用于各个领域的垫片生产和选型中。

三、SHT3407垫片标准的内容1. 材料要求SHT3407垫片标准对垫片材料的选择提出了明确的要求。

材料应具有一定的温度耐受性、化学稳定性和密封性能。

常见的垫片材料包括橡胶、金属、纤维等，根据具体应用场景选择合适的材料。

2. 尺寸要求为了确保垫片的准确安装和密封效果，SHT3407垫片标准对尺寸进行了详细的规定。

包括内径、外径、厚度等尺寸参数，以及公差范围，以满足不同设备的要求。

3. 性能要求垫片的性能直接关系到其密封效果和使用寿命。

SHT3407垫片标准对压缩性、回弹性、耐压性、耐温性、耐腐蚀性等性能进行了要求，以确保垫片在各种极端条件下都能正常工作。

4. 检测方法为了验证垫片是否符合SHT3407垫片标准的要求，标准中还包括了一些检测方法和评价指标。

例如，垫片的硬度可以通过杜氏硬度计进行测试，密封性能可以通过压缩试验进行评估。

四、SHT3407垫片标准的重要性1. 保证垫片的质量SHT3407垫片标准明确了垫片的材料、尺寸和性能要求，制定了检测方法和评价标准。

通过严格依照标准进行生产和检验，可以保证垫片的质量稳定，提高使用寿命。

2. 提高产品的互换性使用符合SHT3407垫片标准的垫片可以提高产品的互换性。

150LB/300LB美标低压法兰，法兰密封垫片（美标ANSI B16.5）SOF插入平焊法兰（slip-on平插）SOB法兰堵板.＊插入法兰的钢管外径D由客户任意定型号法兰规格钢管外径D最大允许值＊D1 D2D3D D4H1 H2 d 螺栓数150LB 300LB 150LB 300LB 150LB 300LB 150LB 300LB 150LB 300LB 150LB 300LBSOF/SOB 1/2" 3/4" 1"11/4" 11/2" 22.027.234.042.749.088.998.4107.9117.5127.095.2117.5123.8133.3155.660.369.879.488.998.466.782.588.998.4114.334.942.950.863.573.0＝D+1D:为钢管外径15.915.917.520.622.222.225.427.027.030.211.112.714.315.917.514.315.917.519.020.616.016.016.016.016.016.019.019.019.022.044444444442" 21/2" 3" 31/2" 4" 60.5 76.3 90.0102.0 114.3 152.4177.8190.5215.9228.6165.1190.5209.5228.6254.0120.6139.7152.4177.8190.5127.0149.2168.3184.1200.092.1104.8127.0139.7157.2＝D+1.625.428.630.231.733.333.338.142.944.447.619.122.223.823.823.822.225.428.630.231.719.019.019.019.019.019.022.022.022.022.044488888885" 6" 8" 10" 12" 141.3168.3219.1273.0325.0254.0279.4342.9406.4482.6279.4317.5381.0444.5520.7215.9241.3298.4361.9431.8234.9269.9330.2323.8381.0185.7215.9269.9323.8381.0＝D+2.236.539.744.449.255.650.852.461.966.773.023.825.428.630.231.734.936.541.347.650.822.022.022.026.026.022.022.026.029.032.08881212812121616增强石墨密封垫片（可用于150LB和300LB法兰）特点：耐腐蚀，工作温度-200℃～+800℃,渗透率极低.型号规格 d D e 型号规格 d D eFG-1/2" FG-3/4" FG-1" FG-11/4" 1/2"3/4"1"11/4"23283544344250632222FG-31/2"FG-4"FG-5"FG-6"31/2"4"5"6"1041171441711391571852152222FG-11/2" FG-2" FG-21/2" FG-3" 11/2"2"21/2"3"5063759173921041272222FG-8"FG-10"FG-12"8"10"12"2223233812693233812221 lb= 0.4356kg = 4.45N1 in= 0.0254m1 in^2= 6.45x10^(-4)m^21 LB= 4.45/6.45x10^(-4)= 6899 N/m^2= 6899 Pa150LB = 150(6899)= 1.035x10^6 Pa= 1.035 MPa所以，150LB=1Mpa应该是镑的意思一般这种标法是美制法兰的标法美标法兰的Lb类似于公斤,我们说公斤实际说是kgf/cm2,那美标的说磅(Lb)就是说磅力,即Lb/in2,那后者就是压强Psi单位,如果是这样的话,1Psi=0.07kgf/cm2,也就是150Lb=10kgf/cm21 lb= 0.4356kg = 4.45N1 in= 0.0254m1 in^2= 6.45x10^(-4)m^21 LB= 4.45/6.45x10^(-4)= 6899 N/m^2= 6899 Pa150LB = 150(6899)= 1.035x10^6 Pa= 1.035 MPa所以，150LB=1Mpa法兰(flange)又叫法兰盘或突缘。

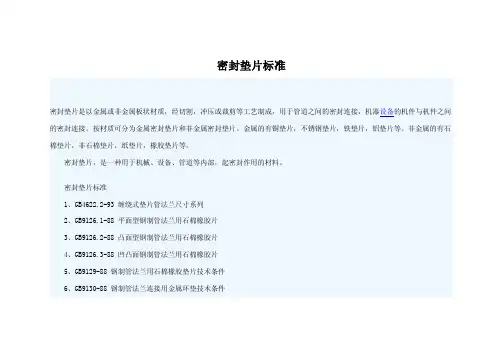

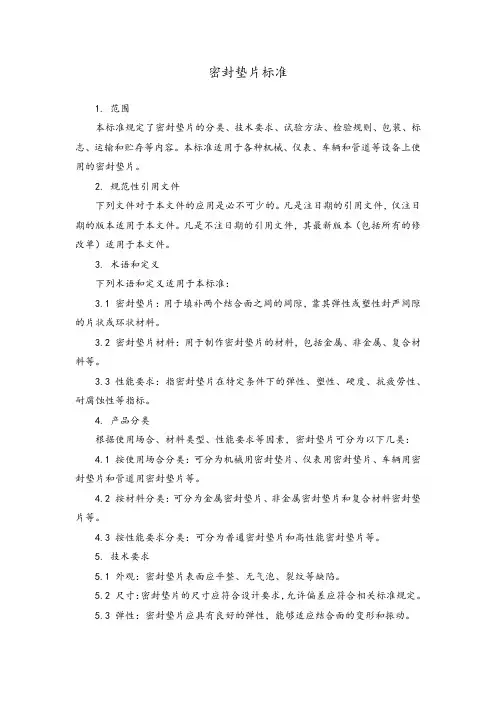

密封垫片标准
密封垫片是以金属或非金属板状材质，经切割，冲压或裁剪等工艺制成，用于管道之间的密封连接，机器设备的机件与机件之间的密封连接。

按材质可分为金属密封垫片和非金属密封垫片。

金属的有铜垫片，不锈钢垫片，铁垫片，铝垫片等。

非金属的有石棉垫片，非石棉垫片，纸垫片，橡胶垫片等。

密封垫片，是一种用于机械、设备、管道等内部，起密封作用的材料。

密封垫片标准
1、GB4622.2-93 缠绕式垫片管法兰尺寸系列
2、GB9126.1-88 平面型钢制管法兰用石棉橡胶片
3、GB9126.2-88 凸面型钢制管法兰用石棉橡胶片
4、GB9126.3-88 凹凸面钢制管法兰用石棉橡胶片
5、GB9129-88 钢制管法兰用石棉橡胶垫片技术条件
6、GB9130-88 钢制管法兰连接用金属环垫技术条件
7、HGJ70-91 钢制管法兰用柔性石墨复合垫片。

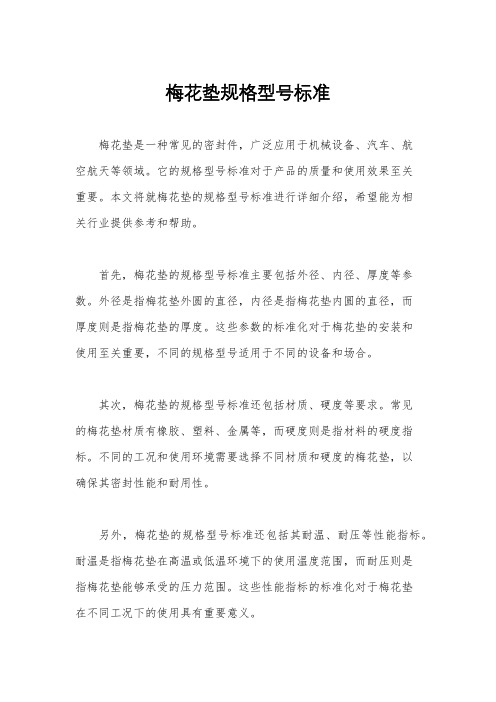

梅花垫规格型号标准
梅花垫是一种常见的密封件，广泛应用于机械设备、汽车、航
空航天等领域。

它的规格型号标准对于产品的质量和使用效果至关
重要。

本文将就梅花垫的规格型号标准进行详细介绍，希望能为相
关行业提供参考和帮助。

首先，梅花垫的规格型号标准主要包括外径、内径、厚度等参数。

外径是指梅花垫外圆的直径，内径是指梅花垫内圆的直径，而
厚度则是指梅花垫的厚度。

这些参数的标准化对于梅花垫的安装和
使用至关重要，不同的规格型号适用于不同的设备和场合。

其次，梅花垫的规格型号标准还包括材质、硬度等要求。

常见
的梅花垫材质有橡胶、塑料、金属等，而硬度则是指材料的硬度指标。

不同的工况和使用环境需要选择不同材质和硬度的梅花垫，以
确保其密封性能和耐用性。

另外，梅花垫的规格型号标准还包括其耐温、耐压等性能指标。

耐温是指梅花垫在高温或低温环境下的使用温度范围，而耐压则是
指梅花垫能够承受的压力范围。

这些性能指标的标准化对于梅花垫
在不同工况下的使用具有重要意义。

最后，梅花垫的规格型号标准还应包括相关的检测、验收标准。

通过严格的检测和验收程序，可以确保梅花垫的质量符合标准要求，提高产品的可靠性和安全性。

总的来说，梅花垫的规格型号标准对于产品的质量和使用效果
至关重要。

只有严格按照标准要求进行生产和使用，才能确保梅花
垫的密封性能和耐用性，为各行各业的生产和运营提供可靠保障。

希望本文所述内容能够对梅花垫的规格型号标准有所帮助，也
希望相关行业能够加强对梅花垫标准化的重视，共同推动行业的健
康发展。
