机械制造工艺学试题一、选择题（每题2分，共10分）1. 机械制造工艺学主要研究的是（）。
A. 机械设备的设计原理B. 机械零件的加工方法C. 机械产品的市场营销D. 机械工程的管理体系2. 下列哪个不是机械加工的常用方法？（）。
A. 车削B. 铣削C. 焊接D. 铸造3. 工艺路线图的主要作用是（）。
A. 指导机械设备的操作B. 记录机械加工的步骤C. 展示机械产品的销售情况D. 规划机械加工的顺序和方法4. 机械加工中，为了提高生产效率，常采用的措施是（）。
A. 减少加工步骤B. 增加设备数量C. 优化工艺参数D. 降低材料标准5. 在机械加工中，以下哪种方法可以提高零件的精度？（）。
A. 手工加工B. 采用低精度设备C. 应用精密测量工具D. 增加加工次数二、填空题（每题2分，共10分）1. 在机械加工中，为了减少工件的内应力，常采用______的方法进行热处理。
2. 机械加工中的“六点定位原则”是指工件在夹具中应有______个自由度被限制。
3. 车床加工时，工件旋转，刀具移动，这种加工方式属于______加工。
4. 机械零件的表面粗糙度对零件的______和使用寿命有重要影响。
5. 机械加工中，为了提高材料利用率，常采用______的方式来安排材料。
三、判断题（每题2分，共10分）1. 机械加工工艺的优化可以降低生产成本，提高产品质量。
（）2. 机械加工中的“倒角”是指去除工件的尖锐边缘。
（）3. 数控加工是一种依靠人工操作进行的机械加工方式。
（）4. 机械零件的公差等级越高，其加工难度越大。
（）5. 机械加工中的“钻孔”是一种去除材料的加工方式。
（）四、简答题（每题10分，共20分）1. 请简述机械加工中“切削三要素”的概念及其对加工质量的影响。
2. 描述机械加工中常见的两种表面处理方法及其应用场景。
五、论述题（每题20分，共40分）1. 论述机械加工中精密加工技术的重要性及其发展趋势。
《机械制造工艺学》习题2第一部分一、单项选择题1．减小加工后工件残余应力的常见措施有设计合理零件结构、粗精加工分开、避免冷校直和（）。
A、热校直B、时效处理C、避免冷加工D、避免锻压工艺2．当（）的方向与工序尺寸方向一致时，其对加工精度的影响就最大，称为误差的敏感方向。
A、原始误差B、累积误差C、定位误差D、加工误差3．磨削淬火钢时可能的金相组织变化有回火烧伤、（）、退火烧伤。
A、调质烧伤B、淬火烧伤C、渗碳烧伤D、表面裂纹4．机械加工表面缺陷主要有表层加工冷作硬化、表层金相组织变化和（）。
A、位置误差B、形状误差C、圆柱度不达标D、表层残余应力5．所谓（）是指在现有工艺条件下既能方便制造，又有较低的制造成本。
A、几何形状合适B、结构工艺性好C、精度粗糙度合适D、材料合适6．（）有利于保证各加工面间的相互位置精度要求。
A、工序错开B、工序并列C、工序分散D、工序集中7．以下不属于对工件夹紧时的要求的是（）。
A、不能破坏工件由定位所取得的正确加工位置B、避免由于夹紧而使工件产生受力变形C、夹紧力越大越好D、夹紧动作应快速、省力，操作要方便；且安全可靠8．（）在零件加工或机器装配过程中最终形成的环或间接得到的环。
A、增环B、减环C、组成环D、封闭环二、多项选择题1. 刀具热变形对加工精度的影响特点（）。
A、体积小，热容量小B、达到热平衡时间较短C、温升高D、对加工精度影响小2．确定生产批量大小所需考虑因素有（）。
A、市场需求及趋势分析B、便于生产的组织与安排C、生产资金的投入D、制造生产率和成本3. 表面几何形状精度主要包括（）。
A、表面粗糙度B、圆柱度C、波纹度D、纹理方向E、表面缺陷4. 机器结构的装配工艺性主要指（）。
A、应能分成独立的装配单元B、减少装配的修配和机械加工C、应便于装配和拆卸D、有利于机器的维护和检修E、便于套装和部装5. 各机械制造厂使用的工艺规程表格形式不尽一致，主要包括（）。

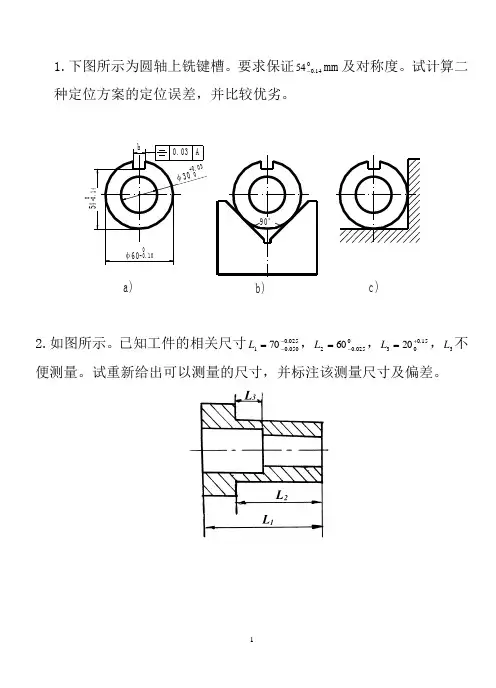

1.下图所示为圆轴上铣键槽。
要求保证014.054-mm 及对称度。
试计算二种定位方案的定位误差，并比较优劣。
b
0.03A 540
-0.14
φ600
-0.10
φ
30+0.03
90°
a)
b)
c)
2.如图所示。
已知工件的相关尺寸025.0050.0170--=L ，0025.0260-=L ，15
.00
320+=L ，3L 不便测量。
试重新给出可以测量的尺寸，并标注该测量尺寸及偏差。
3.试分析下列各定位情况下尺寸A的定位误差。
4.在两台同型号自动车床上加工一批小轴的外圆，要求保证工件直径为φ11±0.02mm,第一台加工1000件，按正态分布，平均值
X1=11.005mm，均方差σ1=0.004mm，第二台加工500件，其直径尺寸也按正态分布，X2=11.015mm，σ2=0.0025mm，试求（1）在同一图上画出两台机床加工的两批零件的尺寸分布图，哪台机床工序精度高？（2）计算并比较哪台机床的废品率高，并分析其产生的原因及提出改进的办法．
5. 如图所示零件，外圆、内孔及各轴向端面均已加工好，现铣出右端缺口，保证尺寸260.2
，试求调刀所用的工艺尺寸L。
机械制造工艺学试题答案篇一：机械制造工艺学试题及答案一、是非题(10分)1.只减少定位的刚度和稳定性的车轴为调节器车轴。
（×）2.机械加工中，不全然定位就是容许的，而不值定位则不容许。
（√）3.一面双销定位中，菱形订货长轴方向应当旋转轴双销连心线。
（√）4.加装精度建议不低时，可以使用全然交换法。
（×）5.切削细长轴时，工件外圆中间细两头粗，产生此误差的主要原因就是工艺系统刚度高。
（√）6.机床的热变形导致的零件加工误差属随机性误差。
（×）7.机床的传动链误差就是产生误差复映现象的根本原因。
（×）8.工序分散则采用的设备数量太少，生产准备工作工作量大。
（×）9.工序余量就是指加工内、外圆时加工前后的直径高。
（×）10.工艺过程包含生产过程和辅助过程两个部分。
（×）二、填空题(30分后)1.机械加工中，加工阶段划分为（粗加工）、（半精加工）、（精加工）、（光整加工）。
2.达到装配精度的方法有（互换法）、（调整法）、（修配法）。
3.加工精度包括（尺寸）、（形状）、（位置）三方面的内容。
4.定位误差由两部分共同组成，其基准不重合误差就是由（定位基准）与（工序基准）不重合导致的，它的大小等同于（两基准间尺寸）的公差值。
5.圆偏心夹紧机构中，偏心轮的自锁条件是（d?(14~20)e），其中各符号的意义是（d为圆偏心盘的直径；e为偏心量）。
6.机床主轴的调头误差分成（轴向跳动）、（径向跳动）、（角度转动）。
7.机械加工中赢得工件形状精度的方法存有（轨迹法）、（成型法）、（展览会成法）等几种。
8.机床导轨在工件加工表面（法线）方向的直线度误差对加工精度影响小，而在（切线）方向的直线度误差对加工精度影响大。
9.选择精基准应遵循以下四个原则，分别是：（基准重合）、（基准统一）、（互为基准）、（自为基准）。
10.夹具对刀元件的促进作用就是确认（刀具）对（工件）的恰当边线。
机械制造工艺学试题一、单选题1.机械制造工艺学是研究什么领域的学科？a.机械设计b.机械制造c.机械加工d.机械安装和调试2.以下哪个工艺可以用于金属件的表面硬化？a.焊接b.铸造c.钝化d.热处理1.以下哪些工艺可以进行金属切削？a.钻孔b.铣削c.硬化d.切割e.磨削2.以下哪些工艺可以进行金属表面处理？a.镀锌b.涂装c.钝化d.淬火e.喷砂1.什么是机械制造工艺？机械制造工艺是指在机械制造过程中，通过采用一定的方法和工艺，将原材料加工成所需的零部件和组件的过程。
它包括了各种加工方法、加工工艺和相应的工艺参数。
2.请简述铣削工艺的基本流程。
铣削工艺的基本流程包括以下几个步骤：选择合适的刀具和切削参数，将工件装夹在铣床上，设置铣床的工作参数，启动机床，进行铣削加工，检查加工结果，完成工件的加工。
四、论述题1.请论述机械制造工艺学在机械制造中的重要性。
机械制造工艺学是机械制造过程中的核心学科，它对于保证产品质量、提高生产效率和降低成本具有重要的意义。
机械制造工艺学可以帮助我们选择合适的加工方法和工艺，确定合理的工艺参数，以实现精确加工和高效生产。
通过研究机械制造工艺学，我们能够更好地理解和掌握机械加工的原理和技术，提高加工质量和产品性能，增强企业的竞争力。
另外，机械制造工艺学研究的内容还包括材料的选择和表面处理等方面，这些都是影响产品质量和使用寿命的重要因素。
通过合理选择材料和进行有效的表面处理，可以提高产品的耐磨性、抗腐蚀性和机械强度等性能，延长产品的使用寿命。
因此，机械制造工艺学在机械制造中具有重要的地位和作用，它是一门综合性的学科，对于实现机械装备的技术革新和提高制造水平具有不可忽视的作用。
以上是关于机械制造工艺学试题的内容，包括单选题、多选题、简答题和论述题。
希望对您的学习和掌握机械制造工艺学有所帮助。
一、是非题(10分)1.只增加定位的刚度和稳定性的支承为可调支承。
（×）2.机械加工中，不完全定位是允许的，而欠定位则不允许。
（√）3.一面双销定位中，菱形销长轴方向应垂直于双销连心线。
（√）4.装配精度要求不高时，可采用完全互换法。
（×）5.车削细长轴时，工件外圆中间粗两头细，产生此误差的主要原因是工艺系统刚度差。
（√）6.机床的热变形造成的零件加工误差属于随机性误差。
（×）7.机床的传动链误差是产生误差复映现象的根本原因。
（×）8.工序集中则使用的设备数量少，生产准备工作量小。
（×）9.工序余量是指加工内、外圆时加工前后的直径差。
（×）10.工艺过程包括生产过程和辅助过程两个部分。
（×）二、填空(30分)1.机械加工中，加工阶段划分为（粗加工）、（半精加工）、（精加工）、（光整加工）。
2.达到装配精度的方法有（互换法）、（调整法）、（修配法）。
3.加工精度包括（尺寸）、（形状）、（位置）三方面的内容。
4.定位误差由两部分组成，其基准不重合误差是由（定位基准）与（工序基准）不重合造成的，它的大小等于（两基准间尺寸）的公差值。
5.圆偏心夹紧机构中，偏心轮的自锁条件是（eD)20~14(），其中各符号的意义是（D为圆偏心盘的直径；e为偏心量）。
6.机床主轴的回转误差分为（轴向跳动）、（径向跳动）、（角度摆动）。
7.机械加工中获得工件形状精度的方法有（轨迹法）、（成型法）、（展成法）等几种。
8.机床导轨在工件加工表面（法线）方向的直线度误差对加工精度影响大，而在（切线）方向的直线度误差对加工精度影响小。
9.选择精基准应遵循以下四个原则，分别是：（基准重合）、（基准统一）、（互为基准）、（自为基准）。
10.夹具对刀元件的作用是确定（刀具）对（工件）的正确位置。
11.划分工序的主要依据是( 工作地点不变)和工作是否连续完成。
三、解释概念(10分)1.经济精度在正常生产条件下即完好设备、适当夹具、必需刀具、一定的熟练工人，合理的工时定额下，某种加工方法所达到的公差等级和粗糙度。
机械制造工艺学试题一、选择题1.机械加工工艺是指对工件进行（）改变，来获得所需形状、尺寸和性能的制造过程。
A. 物理属性B. 化学性质C. 材料成分D. 变形2.下列不属于机械加工方式的是（）。
A. 切削加工B. 焊接加工C. 成型加工D. 磨削加工C加工中常用的程序语言是（）。
A. C语言B. Java语言C. G代码D. Python语言4.下列不属于切削工具的是（）。
A. 刀具B. 钻头C. 锤子D. 铰刀5.铸造是指将熔化金属倒入（）中，并通过冷却凝固获得所需形状和性能的制造工艺。
A. 模具B. 芯子C. 砂型D. 熔炉二、填空题1.（）是指将金属塑性变形的一种方法，通过对金属施加轴向力使其发生塑性变形。
2.（）可以提高金属的强度和硬度，并且减少工件的变形。
3.（）是一种非常常见的材料成型工艺，可以通过对金属施加轴向力使其通过模具获得所需形状。
4.机械加工过程中，通过切削去除材料的工艺称为（）。
5.（）是一种用于连接零部件的方法，通过加热和冷却将工件连接在一起。
三、简答题1.请简要描述一下铸造工艺的步骤。
铸造工艺的步骤主要包括制备模具、准备铸造材料、熔化金属、填充模腔、冷却凝固和脱模等。
首先，根据所需产品的形状，制备相应的模具。
然后，准备铸造材料，包括金属和辅助材料。
接下来，将金属加热到熔点并熔化。
将熔化金属倒入模具中，填充模腔，并通过冷却凝固获得所需形状。
最后，将脱模剂涂在模具表面，使得凝固的金属可以顺利脱离模具。
2.请简述机械加工工艺中的车削加工。
车削加工是机械加工中常用的一种工艺。
它通过切削刀具沿工件旋转轴线方向对工件进行切削，来得到所需的形状和尺寸。
车削加工通常包括外圆车削、内圆车削、端面车削等操作。
在车削加工中，切削刀具和工件之间的相对运动方式包括工件旋转，切削刀具进给和切削速度。
车削加工可以用于加工各种材料的零部件，具有高效、精度高等特点。
3.请简述数控加工中的G代码和M代码的作用。
《机械制造工艺学》习题集一、改错题1.铰孔可以提高孔的尺寸精度、减小孔表面粗糙度，还可以对原孔的偏斜进行修正。
（）2. 铣削时，切削过程是连续的，但每个刀齿的切削是断续的，因此，切削过程中存在对工件的冲击。
（）3. 在工艺尺寸链中，必须有增环、减环和封闭环。
（）4. 工件在加工前，使其在机床上或夹具中获得正确位置的过程称为安装。
（）5. 车床主轴的径向跳动不影响加工轴的圆度误差。
（）6. 钻出的孔一般应经扩孔或半精镗等半精加工，才能进行铰孔。
（）7. 定位基准只允许使用一次，不准重复使用。
（）8. 进行平面尺寸链计算时，首先要把它换算成空间尺寸链。
9. 生产系统由三个层次组成：决策层，计划管理层，生产技术层。
（）10.零件图上确定其它点、线、面的位置,即标注尺寸的起点称为工艺基准。
（）11. 拉孔前工件须先制出预制孔。
（）12．磨削烧伤的类型有回火烧伤、淬火烧伤、正火烧伤及退火烧伤。
（）13．基准重合的目的是为了实现基准统一。
（）14．粗加工所用的定位基准称粗基准，精加工所用的定位基准为精基准。
（）15．磨削内孔时，在工件孔径允许的条件下，应尽量选用大直径的砂轮。
（）16．欠定位消除的自由度少于六个，有些情况也满足加工精度要求。
（）17. 磨削用量对表面粗糙度的影响是砂轮速度V增加，残留面积增加，表面粗糙度增加。
18．采用销连接时，被连接零件上的销孔应将零件组合在一起后加工。
（）19．是否与设计相符合反映的是设计质量。
（）20．阿贝原则就是指零件上的被测线与测量工具上的测量线重合或在其延长线上。
二、选择题1. 制定零件工艺过程时，首先研究和确定的基准是（）。
A.设计基准B.工序基准C.定位基准D.测量基准2. 生产过程中直接改变工件的形状、尺寸和表面性能使之变成所需零件的过程为（）。
A.生产过程B.工序过程C.工艺过程D. 生产流程3. 领用夹具并安装在机床上属于单位时间哪部分（）。
A.基本B.辅助C.服务D.准备、终结4. 轴类零件定位用的顶尖孔是属于（）。
机械制造工艺学试试题及答案一、单项选择题（本大题共10 小题，每小题1分，共10分）1. 加工套类零件的定位基准是（ D ）。
A.端面B.外圆C.内孔D.外圆或内孔2. 磨刀、调刀、切屑、加油属于单位时间哪部分。
（ C ）A.基本B.辅助C.服务D.休息3. 车床主轴轴颈和锥孔的同轴度要求很高，常采用（ B ）来保证。
A.基准重合B.互为基准C.自为基础D.基准统一4. 平键连接中，传递转矩是依靠键与键槽的（ C ）。
A.上、下平面B.两端面C.两侧面D.两侧面与底面5. 常用的光整加工的方法中只能减少表面粗糙度的是（ C ）。
A.研磨B.高光洁度磨削C.超精加工D.珩磨6. 轴类零件加工时最常用的定位基准是（ C ）。
A.端面B.外圆面C.中心孔D.端面和外圆面7. 轴类零件定位用的顶尖孔是属于（ A ）。
A.精基准B.粗基准C.互为基准D.自为基准8. 定位消除的自由度少于六个，但满足加工精度要求的定位称为（ B ）。
A.完全定位B.不完全定位C.过定位D.欠定位9. 试指出下列刀具中，哪些刀具的制造误差不会直接影响加工精度（ B ）。
A.齿轮滚刀B.外圆车刀C.成形铣刀D.键槽铣刀10. 车削时，车刀刀尖运动轨迹若平行于工件轴线，则不为（C ）。
A.车外圆B.车螺纹C.车圆锥面D. 车孔二、判断题（本大题共10小题，每小题2分，共20分）11. 铰孔可以提高孔的尺寸精度、减小孔表面粗糙度，还可以对原孔的偏斜进行修正。
（错）12. 所有零件在制定工艺过程时都应划分加工阶段。
（错）13. 钻出的孔一般应经扩孔或半精镗等半精加工，才能进行铰孔。
（对）14.拉孔前工件须先制出预制孔。
（对）15.不完全定位消除的自由度少于六个，没有满足加工精度要求。
（错）16. 同种磨料制成的各种砂轮，其硬度相同。
（错）17. 单件、小批生产宜选用工序集中原则。
（对）18.滚切直齿圆柱齿轮时，齿轮滚刀的安装轴线应平行于工作台。
一、是非题(10分)1. 建立尺寸链的“最短原则”是要求组成环的数目最少。
( √)2. 圆偏心夹紧机构的自锁能力与其偏心距同直径的比值有关。
( √)3. 机械加工中，不完全定位是允许的，欠定位是不允许的。
( √)4. 装配精度与零件加工精度有关而与装配方法无关。
( ×)5. 细长轴加工后呈纺锤形，产生此误差的主要原因是工艺系统的刚度。
( √)6. 由工件内应力造成的零件加工误差属于随机性误差。
( √)7. 采用高速切削能降低表面粗糙度。
( √)8. 冷塑性变形使工件表面产生残余拉应力。
( ×)9. 精基准选择原则中“基准重合原则”是指工艺基准和设计基准重合。
( √)10.分析工件定位被限制的不定度时，必须考虑各种外力对定位的影响。
( √)二、填空(30分)1. 为减少误差复映，通常采用的方法有：（提高毛坯制造精度），（提高工艺系统刚度），（多次加工）。
2. 达到装配精度的方法有（互换法），（调整法），（修配法）。
3. 表面质量中机械物理性能的变化包括（加工表面的冷却硬化），（金相组织变化），（残余应力）。
4. 机床主轴的回转误差分为（轴向跳动），（径向跳动），（角度摆动）。
5. 机械加工中获得工件形状精度的方法有（轨迹法），（成型法），（展成法）。
6. 机床导轨在工件加工表面（ 法线 ）方向的直线度误差对加工精度影响大，而在（ 切线 ）方向的直线度误差影响小。
8. 夹具对刀元件的作用是确定（ 刀具 ）对（ 工件 ）的正确加工位置。
9. 应用点图进行误差分析时X 和R 的波动反映的是（ 变值性误差的变化 ）和（ 随机性误差 ）的分散程度 。
11.划分工序的主要依据是工作地点是否改变和( 工件是否连续完成 )。
六、(10分) 车削一批轴的外圆，其尺寸要求为Φ20±0.06。
若此工序尺寸呈正态分布，公差带中心大于分布中心，其偏值δ=0.03mm ，均方根差σ=0.02mm ，求：(1)这批工件的废品率是多少?(2)指出该工件常值系统误差和随机误差的大小； (3)可采取什么改进措施以消除废品? X X-σ1 1.52 2.53 F0.3413 0.4332 0.4772 0.49830.5解：（1）5.102.003.002.097.1994.19==-=-δxx查4332.01=F则0668.04332.05.05.011=-=-='F F废品率为0668.01='F（2）03.02097.19=-=-=∆δx x C（3）采用将刀具朝着尺寸变化的方向调整0.015(即直径上增加0.03)，使X 与公差带中心重合以消除废品。
机械制造工艺学试题及答案四套全集团档案编码：[YTTR-YTPT28-YTNTL98-UYTYNN08]一、是非题 (10分)1. 建立尺寸链的“最短原则”是要求组成环的数目最少。
( √ )2. 圆偏心夹紧机构的自锁能力与其偏心距同直径的比值有关。
( √ )3. 机械加工中，不完全定位是允许的，欠定位是不允许的。
( √ )4. 装配精度与零件加工精度有关而与装配方法无关。
( × )5. 细长轴加工后呈纺锤形，产生此误差的主要原因是工艺系统的刚度。
( √ )6. 由工件内应力造成的零件加工误差属于随机性误差。
( √ )7. 采用高速切削能降低表面粗糙度。
( √ )8. 冷塑性变形使工件表面产生残余拉应力。
( × )9. 精基准选择原则中“基准重合原则”是指工艺基准和设计基准重合。
( √ )10.分析工件定位被限制的不定度时，必须考虑各种外力对定位的影响。
( √ )二、填空 (30分)1. 为减少误差复映，通常采用的方法有：（提高毛坯制造精度），（提高工艺系统刚度），（多次加工）。
2. 达到装配精度的方法有（互换法），（调整法），（修配法）。
3. 表面质量中机械物理性能的变化包括（加工表面的冷却硬化），（金相组织变化），（残余应力）。
4. 机床主轴的回转误差分为（轴向跳动），（径向跳动），（角度摆动）。
5. 机械加工中获得工件形状精度的方法有（ 轨迹法 ），（ 成型法 ），（ 展成法 ）。
6. 机床导轨在工件加工表面（ 法线 ）方向的直线度误差对加工精度影响大，而在（ 切线 ）方向的直线度误差影响小。
8. 夹具对刀元件的作用是确定（ 刀具 ）对（ 工件 ）的正确加工位置。
9. 应用点图进行误差分析时X 和R 的波动反映的是（ 变值性误差的变化 ）和（ 随机性误差 ）的分散程度 。
11.划分工序的主要依据是工作地点是否改变和( 工件是否连续完成 )。
六、(10分) 车削一批轴的外圆，其尺寸要求为Φ20±0.06。
一、是非题 (10分)1. 建立尺寸链的“最短原则”是要求组成环的数目最少。
( √ )2. 圆偏心夹紧机构的自锁能力与其偏心距同直径的比值有关。
( √ )3. 机械加工中，不完全定位是允许的，欠定位是不允许的。
( √ )4. 装配精度与零件加工精度有关而与装配方法无关。
( × )5. 细长轴加工后呈纺锤形，产生此误差的主要原因是工艺系统的刚度。
( √ )6. 由工件内应力造成的零件加工误差属于随机性误差。
( √ )7. 采用高速切削能降低表面粗糙度。
( √ )8. 冷塑性变形使工件表面产生残余拉应力。
( × )9. 精基准选择原则中“基准重合原则”是指工艺基准和设计基准重合。
( √ )10.分析工件定位被限制的不定度时，必须考虑各种外力对定位的影响。
( √ )二、填空 (30分)1. 为减少误差复映，通常采用的方法有：（提高毛坯制造精度），（提高工艺系统刚度），（多次加工）。
2. 达到装配精度的方法有（互换法），（调整法），（修配法）。
3. 表面质量中机械物理性能的变化包括（加工表面的冷却硬化），（金相组织变化），（残余应力）。
4. 机床主轴的回转误差分为（轴向跳动），（径向跳动），（角度摆动）。
5. 机械加工中获得工件形状精度的方法有（轨迹法），（成型法），（ 展成法 ）。
6. 机床导轨在工件加工表面（ 法线 ）方向的直线度误差对加工精度影响大，而在（ 切线 ）方向的直线度误差影响小。
8. 夹具对刀元件的作用是确定（ 刀具 ）对（ 工件 ）的正确加工位置。
9. 应用点图进行误差分析时X 和R 的波动反映的是（ 变值性误差的变化 ）和（ 随机性误差 ）的分散程度。
11.划分工序的主要依据是工作地点是否改变和( 工件是否连续完成 )。
六、(10分) 车削一批轴的外圆，其尺寸要求为Φ20±0.06。
若此工序尺寸呈正态分布，公差带中心大于分布中心，其偏值δ=0.03mm ，均方根差σ=0.02mm ，求：(1)这批工件的废品率是多少?(2)指出该工件常值系统误差和随机误差的大小；(3)可采取什么改进措施以消除废品?解：（1）5.102.003.002.097.1994.19==-=-δx x 查4332.01=F则0668.04332.05.05.011=-=-='F F废品率为0668.01='F（2）03.02097.19=-=-=∆δx x C（3）采用将刀具朝着尺寸变化的方向调整0.015(即直径上增加0.03)，使X 与公差带中心重合以消除废品。
试题同一题换行，用竖直向下箭头A、A和OB、C、A和O’D、以下哪种装配法是将装配尺寸链组成环放大到经济公差，某一指定组成环表面切掉一层金属，来保证装配精度的方法A、完全互换装配法配合符号约为：图示齿轮坯内孔及外圆已加工合格(，键槽，V形槽夹角α为90°图示定位方法的基准不重合误差和基准位移误差，需包括分析或计算过程（答：工序基准是内孔下母线（A）；2’定位基准是外圆中心线（O）；2’（未指明“定位误差计算如下：1、基准不重合误差：0.025/2=0.0125mm；2、基准位移误差：0.1/2sin(9/2)=0.1/1.414=0.0707mm;注：两个定位基准都判断错误的，直接扣十分图为一汽车变速器倒挡装置简图，设计要求装配间隙轮毂两端面间尺寸的厚度尺寸答：尺寸链如下图：增环：A1; 1’减环：A2/A3/A4; 1’A1=A0+A2+A3+A4=0+1.5+48+1.5=51(mm)ES(A1)=ES(A0)+EI(A2)+EI(A3)+EI(A4)=0.43+(-0.03-0.119-0.03)=0.251(mm) EI(A1)=EI(A0)+ES(A2)+ES(A3)+ES(A4)=0.082+(0-0.08-0)=0.002(mm)mmCBA，因采用调整法加工，＝孔径mm键槽尺寸扩孔尺寸：拉孔尺寸：磨孔尺寸：答：增环：l、Dm/2、e；减环：Dl/2（工序尺寸l 的基本尺寸为：工序尺寸l 的上偏差为： 1.5工序尺寸l 的下偏差为：工序尺寸l 为：一批小轴其部分工艺过程为：车外圆至火，磨外圆至，加工后尺寸符合正态分布，测量计算得一批工件直径尺寸算术平均值，均方根差及精磨：精镗：半精镗：粗镗：扩孔：模锻孔：模锻调质扩孔粗镗孔半精镗精镗孔各工序加工余量及余量公差如下：答：b图：三爪长夹：y方向移动z方向移动y方向转动z方向转动（2分）中心架：y方向移动z方向移动（1分）三爪长夹+中心架：y方向转动z方向转动（1分）不完全定位合理（1分）d图：大平面：x方向转动y方向转动z方向移动（3分）活动V形块：x方向移动（1分）不完全定位合理（1分）12.计算下列配合的极限间隙或极限过盈以及配合公差，指出各属哪一类配合，并绘出其尺寸公差带图与配合公差带图。
典型零件加工一、判断题(正确的在题后括号内划“√”，错误的划“×”。
)1．箱体零件多采用锻造毛坯。
【 X 】2．旋风铣螺纹是连续切削，振动小，适用于丝杠螺纹精加工。
【 X 】3．在精磨主轴锥孔时，选择主轴的轴颈作为定位基准。
【 V 】4．车外圆属于展成法加工。
【 X 】5．采用双向拨盘可避免传动力对工件形状精度的影响。
【 X 】6．设计箱体零件加工工艺时，一般需要采用统一基准原则。
【 V 】7．插齿是一种成形法齿形加工。
【 X 】8．丝杠加工中，一般以外圆作为统一精基准。
【 X 】9．箱体零件加工时，先加工孔后加工平面是机械加工顺序安排的规律。
【 X 】10．滚齿加工仅适用于加工渐开线齿形齿轮。
【 V 】11．通常磨齿是齿轮加工中生产率最高的齿形加工方法。
【 X 】12．齿轮精加工所采用滚刀前角为正前角。
【 V 】13．拉孔不属于展成法加工。
【 V 】14．插齿属于展成法加工。
【 V 】15．滚齿不属于展成法加工。
【 X 】16．在箱体孔系的加工中，采用划线找正法来确定加工孔的位置，适用于大批量的生产。
【 X 】17．在精密主轴的光整加工中，镜面磨削能部分地纠正形状和位置误差。
【 V 】18．装夹箱体零件时，夹紧力的方向应尽量与基准平面平行。
【 X 】19．以齿轮毛坯的轴孔定位滚齿，再以齿形定位车轴孔，这种定位选择符合互为基准原则。
【 V 】20. 对于含碳量小于0.5％的碳钢，一般采用正火，以降低塑性，提高加工后的表面质量。
【 V 】21．使零件获得较高的强度和综合机械性能的热处理工艺是淬火。
【 X 】22．使钢件获得较高的强度和综合机械性能的热处理工艺是调质。
【 V 】23．一般主轴的加工工艺路线为：下料→锻造→退火(正火) →粗加工→调质→半精加工→淬火→粗磨→时效→精磨。
【 V 】24．具有花键孔的双联(或多联)齿轮的加工工艺路线为：下料→锻造→粗车→调质→半精车→拉花键孔→套花键心轴精车→插齿(或滚齿) →齿部倒角→齿部淬硬→珩齿(或磨齿)。
机械制造工艺学测试卷（五~十）一．填空题1．车削加工是以主运动，作进给运动的切削加工方法。
2．在粗加工与半精加工轴类零件时，常采用法装夹工件。
3．安装螺纹车刀时，刀尖应与工件轴线，刀尖角的对称轴线应与工件轴线垂直。
4．车削圆锥面的方法有、和。
5．装夹车刀时，尽可能使刀尖与工件轴线，刀杆则应与之，刀杆悬伸部分应尽可能。
6．半精车、精车时，吃刀量和进给量可取值，切削速度则应取值。
7．车成形面有法和法。
8．若机床丝杆螺距不是工件螺距的整数倍，加工螺纹时会产生。
9．主偏角为45度角的弯头车刀能车、和是一种多用途刀具。
10．刨削时，刨刀（或工件）的为主运动，工件（或刨刀）垂直于方向的为进给运动。
11．刨削加工的精度通常为，表面粗糙度Ra值为。
12．在刨床上可以加工、及等。
13．拉刀的切削部分包括和。
14．钻削的主运动是，进给运动是。
15．麻花钻的横刃斜角是的夹角。
麻花钻的顶角一般为，横刃斜角一般为。
16．麻花钻的组成部分包括、、。
工作部分的材料一般是。
17．麻花钻的前角在正交平面内测量的前刀面（螺旋面）与夹角，麻花钻主切削刃上各点的前角随的大小而变化，外缘处的前角，靠近横刃处的前角。
18．铣削加工是以为主运动，作进给运动的加工方法。
19．铣削的方式和两种，其加工精度可达表面粗糙度为。
20．砂轮是由和粘结成的多孔物体。
21．齿面加工的两种方法和。
22．齿轮加工可分为和两个阶段。
二．选择题1．车工件端面时，刀尖高度应（）工件中心。
A．高于；B．低于；C．等于；2．车刚性差的轴类零件外圆，车刀主偏角宜选用（）A．30°；B．45°；C．75°；D．90°；3．车螺纹防止乱牙的简便方法是（）A．合理搭配挂轮；B．合理选择切削用量；B．正确安装刀具；D．开反车、正车；4．牛头刨床上应用的机构是（）A．双摇杆机构；B．曲柄摆杆机构；C．曲柄滑块机构；5．拉削不可以加工的孔是（）A．多边形孔；B．盲孔；C．阶台孔；D．圆形通孔；6．（）钻床能方便地调整钻头的位置。
机械加工工艺典型习题和解答第一章机械加工工艺规程的〔例1.3〕试举例说明下列各组的概念、特点以及它们之间的区别：(1)零件尺寸链、工艺过程尺寸链，工艺系统尺寸链，装配尺寸链；(2)封闭环．组成环，增环．减环。
〔例 1.10〕设某一零件图上规定的外圆直径为Ф32005.0-mm ，渗碳深度为0.5～0.8 mm 。
现为使此零件可和另一种零件同炉进行渗碳，限定其工艺渗碳层深度为0.8～1.0 mm 。
试计算渗碳前车削工序的直径尺寸及其上、下偏差？[解] 渗碳深度是间接保证的尺寸，应为封闭环。
并作出尺寸链计算图。
车削外圆的半径及公差R δR为组成环之一。
求R δR： 0.8=1+16-R min ，R min =16.2mm0.5=0.8+15.975-R max , R max =16.275mm故车削工序的直径尺寸及公差应标注为Φ32.55015.0- mm 。
〔例 1.11〕設一零件，材料为2Cr13，其内孔的加工顺序如下： （1）车内孔Φ31.814.00+（2）氰化，要求工艺氧化层深度为磨内孔Φ320.0350.010＋＋，要求保证氧化层深度为0.1~0.3mm, 试求氰化工序的工艺氧化层深度t Tδ?[解] 按加工顺序画出形成氰化层深度0.1 ~0.3mm 的尺寸链计算图。
图中0.1~0.3 mm 是最后形成的尺寸应为封闭环。
计算 t T δ: 0.3=t max +15.97-16.0050.1=t min +15.9-16.0175得 t max =0.335mmt min =0.2175mm 故氰化工序的工艺氰化层深度tTδ=0.21751175.00+mm 。
〔例 1.12〕某小轴系成批生产，工艺过程为车、粗磨、精磨、镀铬。
所得尺寸应为Ф300045.0-㎜，镀层厚度为0.03～0.04㎜。
试求镀铬前精磨小轴的外径尺寸及公差。
[解] 列尺寸链如图示，镀铬后外径尺寸Φ300045.0-mm 为封闭环30=A 1max +0.08 得 A 1max =29.92mm30-0.045=A 1min +0.08-0.02 A 1min =28.895mm所以镀铬前精磨小轴的外径尺寸及公差大小为A 1=Φ29.920025.0- mm〔例 1.13〕某轴套的部分工艺过程为：粗磨内孔到Ф04.0076.154+Φ㎜，再渗氮，最后精磨内孔至04.00155+Φ㎜，单边渗氮层深度要求为0.3～0.5㎜，试计算渗氮工序的渗入深度。
[解] 列尺寸链如图，应保证的渗碳层深度为封闭环0.6—1.0mm （双边）.解尺寸链 1.0=154.76+0.04+tmax-1550.6=154.76+tmin-(155+0.04)tmax=1.2mm得 tmin=0.88mm所以渗碳工序的渗入深度2t=0.44—0.6mm 。
〔例 1.14〕选择题1.在机械加工中直接改变工件的形状，尺寸和表面性能使之变成所需零件的过程称为（D ）。
A 生产过程；B 工艺过程；C 工艺规程；D 机械加工工艺过程。
2.编制零件机械加工工艺规程，编制生产计划和进行成本核算最基本的单元是（C ）。
A 工步；B 工位；C 工序；D 安装3.工艺规程对指导生产，组织生产的作用很大。
工艺文件的形式主要决定于生产类型，试指出下列各种生产类型大多采用哪种形式的工艺文件(l)单件小批生产（A ）; (2)成批生产（C ）；(3)大批大量生产（B ） A 工艺过程卡；B 机械加工工序卡；C 机械加工工艺卡。
4.确定毛坯种类及制造方法时，应综合考虑各种因素的影响，合理选用时主要应使（D ）。
A 毛坯的形状与尺寸尽可能接近成品的形状与尺寸，因而减少加工工时，减少材料损耗并节省加工成本；B 毛坯制造方便，以节省毛坯成本；C 加工后零件的物理机械性能好；D 零件的总成本低，且物理机械性能好。
5.为改善机器和零件的结构工艺性，应在满足机器工作性能的前提下能采用优质、高产、低成本的方法制造，因此综合评定工艺性的要求是（(C, D)A 便于达到零件图上规定的加工要求；B 有利于减少加工、装配的劳动量;C 注意使机器和零件的结构与生产规模、生产条件相适应；D 注意全面评价毛坯、加工、装配和维修的整个工艺过程。
6.零件在加工过程中使用的基准叫做（B,D）A设计基准；B工艺基准；C装配基准；D定位基准。
7．自为基准是以加工面本身为精基准，多用于精加工或光整加工工序，这是由于（C）A符合基准重合原则；B 符合基准统一原则；C 保证加工面的余量小而均匀；D 保证加工面的形状和位置精度。
8．轴类零件定位用的顶尖孔是属于（A,C）:A精基准；B粗基准；C辅助基准；D自为基准。
第二章机械加工质量1．一批工件加工误差的性质分为哪几类?试举例说明它们的概念以及它们之间的区别?2．何谓误差敏感方向与误差不敏感方向7试举例说明不同方向的原始误差对加工误差影响程度有何不同?3.5．在车床上加工园盘件的端面时，有时会出现圆锥面(中凸或中凹)或端面凸轮似的形状(如螺旋面)，试从机床几何误差的影响分析造成图3—2所示的端面几何形状误差的原因是什么?图3-2 6．何谓加工原理误差?由于近似加工方法都将产生加工原理误差，因而都不是完善的加工方法，这种说法对吗？7．为什么机床部件的加载和卸载过程的静刚度曲线既不重合，又不封闭．且机床部件的刚度值远比其按实体估计的要小得多？8．镗孔公差为o．1mm，该工序精度的均方差σ＝o．025mm．已知不能修复的废品率为o．5%，试求产品的合格率为多少？图3—0—109．为什么机器上许多静止连接的接触表面〔如车床床头箱与床身接合面，过盈配合的轴10．为什么有色金属用磨削加工得不到小粗糙度?通常为获得小粗糙度的加工表面应采用哪些加工方法?若需要磨削有色金属，为减小表面粗糙度应采取什么措施?12．在车床上加工一批光轴的外圆，加工后经度量若整批工件发现在下列几何形状误差（图示）。
<a>鞍形，<b>喇叭形。
试分别说明可能产生上述误差的各种因素？解：对图（a）：产生鞍形误差的原因：（1）机床纵导轨在水平面内不直；（2）导轨扭曲或机床两顶尖与纵导轨在垂直面内不平行；（3）加工粗而短工件时，由于机床刚度沿床身纵向不一致；（4）加工长轴时，开始因刀具热伸长，使加工直径减小，热平衡后，又因刀具磨损使加工直径增大。
对图（b ）：产生喇叭形误差的原因：（1）机床导轨在水平面不直；（2）悬臂加工，工件刚度随长度变化；（3）加工开始时，刀具因热伸长逐渐增大而使加工直径减小。
13．在车床上加工心轴时（图示），粗、精车外圆A 及肩台面B ，经检测发现A 有圆柱度误差，B 对A 有垂直度误差。
试从机床几何形状误差的影响，分析产生以上误差的主要原因有哪些？解： 产生A 面圆度误差的主要原因是车床主轴回转线的径向跳动。
产生A 面圆柱度误差的主要原因有：（1）车床导轨在水平面内的直线度误差；（2）主轴回转轴线的角向摆动；（3）床身导轨和主轴回转轴线在水平面内不平行 ；（4）床身导轨的扭曲。
产生B 面对A 面不垂直的主要原因有：（1）主轴回转轴线的轴向串动；（2）刀架横溜板导轨于主轴回转轴线不垂直。
14．在生产现场测量一批小轴的外圆（计1000件），其最大尺寸D max=25.030㎜，最小尺寸D min=25.000㎜，若整批工件尺寸为正态分布，图纸要求该轴的外径为Ф25025.0005.0+-m m ，求这批零件的废品有多少件？能否修复？（已知 Q (2)=0.4772） 解：整批工件的尺寸分散范围为6σ=Dmax-Dmin 所以均方差 σ=(Dmax-Dmin)/6=(25.030-25.000)/6=0.005mm 。
算术平均值 D=(Dmax+Dmin)/2=(25.030+25.000)/2=25.015mm按图纸要求确定公差带中心尺寸 25025.0005.0+-=25.010 ±0.015mm公差带中心与分布中心偏移值 ⊿0=25.015-25.010=0.005mm所以 Z=2005.0005.0203.020=-=∆-σδ查表得Q （2）=0.4772废品率=0.5-0.4772=0.0228 废品的件数N=0.0228×1000=23件依题意分析废品尺寸都偏大，属于可修复废品15．选择题1）误差的敏感方向是指产生加工误差的工艺系统的原始误差处于加工表面的（A ）。
A 法线方向（Y 向）；B 切线方向（Z 向）；C 轴线方向（Y 向）。
2）车床主轴的几何偏心（纯径向跳动）使加工阶梯轴时产生的误差是（C ）。
A 圆度误差；B 端面平面度误差；C 加工面与装夹面的同轴度误差。
3）主轴具有纯角度摆动时，车削外圆得到的是（B ）形状，产生（F ）误差；镗出的孔得到的是（A ）形状，产生（E ）误差。
A 椭圆；B 圆锥；C 棱圆；D 腰鼓形；E 圆度；F 圆柱度；G 直线度。
4）车床主轴的纯轴向窜动对（B, C ）加工有影响：A 车削内外圆；B 车削端平面；C 车削螺纹。
5）试指出下列刀具中，哪些刀具的制造误差会直接影响加工精度（A, D, E, F ）。
A 齿轮滚刀；B 外圆车刀；C.端面铣刀；D 铰刀；E 成形铣刀；F 键槽铣刀；G 内圆磨头。
6）判别下列误差因素所引起的加工误差属于何种误差类型及误差性质：(1)夹具在机床上的安装误差（C, D); (2)工件的安装误差（C, F); (3)刀具尺寸调整不准确引起的多次调整误差（A, F); (4)车刀磨损发生在加工一批套筒的外圆（A, E); (5)工件残余应力引起的变形（B, C, F ）。
A 尺寸误差；B 几何形状误差；C 相互位置误差；D 常值误差；E 变值规律性误差；F 随机误差。
7）加工齿轮、丝杠时，试指出下列各情况哪些属于加工原理误差（C ， D, E ）。
A 传动齿轮的制造与安装误差；B 母丝杠的螺距误差；C 用阿基米德滚刀切削渐开线齿轮；D 用模数铣刀加工渐开线齿轮；E 用近似传动比切削螺纹。
8）测定机床部件静刚度的实验曲线说明（C）：A机床部件的静刚度是不变的；B机床部件的静刚度是变化的，但与载荷无关；C 机床部件的静刚度是随载荷大小而变化的9）研究工艺系统受力变形时，若以车床两顶尖间加工光轴为例，试分别指出下列三种条件下，由于切削过程受力点位置的变化引起工件何种形状误差：（1）只考虑机床变(C)；(2)只考虑车刀变形（D）；(3)只考虑工件变形（B）。
A圆锥形；B腰鼓形；C马鞍形（双曲线）；D圆柱形。
10）工艺系统的热变形只有在系统热平衡后才能稳定，可采取适当的工艺措施予以消减，其中系统热平衡的含义是（B）。
A机床热平衡后；B机床与刀具热平衡后；C机床刀具与工件都热平衡后。
