转供电电损和线损计算公式
转供电电损和线损是指在电力输送过程中由于电阻、电感、电容等因素造成的能量损耗。

电损是指在变压器、开关设备等电气设备中由于电流通过导线和绕组时产生的电阻损耗；线损是指输电线路中由于电流通过导线时产生的电阻损耗。

下面是转供电电损和线损的计算公式：
1. 转供电电损计算公式：
转供电电损 = I^2 R.
其中，I为电流，R为电阻。

2. 线损计算公式：
线损 = I^2 R L.
其中，I为电流，R为电阻，L为线路长度。

需要注意的是，电损和线损的计算公式中，电流、电阻和线路
长度等参数需要根据具体情况进行实际测量或计算得出。

另外，还需要考虑功率因数、频率、温度等因素对电损和线损的影响，以得出准确的损耗值。

除了上述基本的计算公式外，还可以根据具体的电力系统参数和运行条件，采用复杂的数学模型和仿真软件进行电损和线损的精确计算。

这些模型和软件能够考虑更多的因素，并给出更准确的损耗值，有助于优化电力系统的运行和设计。

总之，电损和线损的计算是电力系统分析和设计中非常重要的一部分，准确的损耗值有助于合理规划电力系统，提高能源利用效率。

变损和线损的计算一、变损：变压器损耗计算公式（１）有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ-------（１）（２）无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ-------（２）（３）综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ----（３）Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ式中：Ｑ０——空载无功损耗（ｋｖａｒ）Ｐ０——空载损耗（ｋＷ）ＰＫ——额定负载损耗（ｋＷ）ＳＮ——变压器额定容量（ｋＶＡ）Ｉ０％——变压器空载电流百分比。

ＵＫ％——短路电压百分比β——平均负载系数ＫＴ——负载波动损耗系数ＱＫ——额定负载漏磁功率（ｋｖａｒ）ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ）上式计算时各参数的选择条件：（１）取ＫＴ＝１.０５；（２）对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ；（３）变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％；（４）变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ；（５）变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品资料所示。

变压器损耗的特征Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。

涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。

ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。

其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。

负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。

变压器的全损耗ΔＰ=Ｐ０ＰC变压器的损耗比=ＰC/Ｐ０变压器的效率=ＰＺ/（ＰＺΔＰ），以百分比表示；其中ＰＺ为变压器二次侧输出功率。

变压器节能技术推广1）推广使用低损耗变压器；（１）铁芯损耗的控制变压器损耗中的空载损耗，即铁损，主要发生在变压器铁芯叠片内，主要是因交变的磁力线通过铁芯产生磁滞及涡流而带来的损耗。

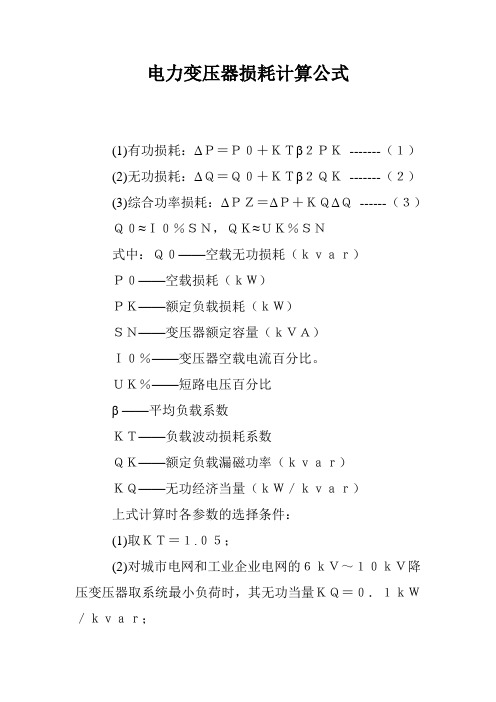

电力变压器损耗计算公式
(1)有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ-------（１）
(2)无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ-------（２）
(3)综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ------（３）
Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ
式中：Ｑ０——空载无功损耗（ｋｖａｒ）
Ｐ０——空载损耗（ｋＷ）
ＰＫ——额定负载损耗（ｋＷ）
ＳＮ——变压器额定容量（ｋＶＡ）
Ｉ０％——变压器空载电流百分比。

ＵＫ％——短路电压百分比
β ——平均负载系数
ＫＴ——负载波动损耗系数
ＱＫ——额定负载漏磁功率（ｋｖａｒ）
ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ）
上式计算时各参数的选择条件：
(1)取ＫＴ＝１.０５；
(2)对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ；
(3)变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％；
(4)变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ；
(5)变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品出厂资料所示。

线损的计算公式范文线损是指电能在输送过程中由于电线、电缆以及设备等原因导致的能量损耗。

线损率则是用来衡量电能损耗的指标。

线损率的计算公式如下：线损率（%）=（总电量-售电量）/总电量*100%其中，总电量表示发电厂产生的电能总量；售电量表示发电厂售出的电能总量。

通过计算线损率可以判断电网的运行效率，及时采取措施来降低线损率，提高线路的输电效率。

线损率是个综合指标，与电网的运行状态、设备的质量、线路的长度以及用电负荷等因素都有关联。

最理想的情况是线损率为0%，即电能损失为0，但实际上由于各种因素的影响，线损率不可能为0。

线损率的计算可以分为两个方面来考虑：直接计算法和间接计算法。

1.直接计算法直接计算法是指通过在发电站和变电站之间的主变压器两端安装电能计量仪表，实时监测电能的进出，从而计算线损率。

线损率（%）=（进线总电能-出线总电能）/进线总电能*100%其中，进线总电能表示从发电站进入变电站的电能，出线总电能表示从变电站输送到用户端的电能。

电能计量仪表需要具备较高的精度，以确保数据的准确性。

2.间接计算法间接计算法是指通过对电网的特性和运行数据进行统计分析，结合数学模型和假设条件来计算线损率。

线损率（%）=（变压器损耗+线路损耗）/进线总电能*100%其中，变压器损耗是指变电站内部的损耗，可以通过测量变压器的温度上升和负载电流来估算；线路损耗是指由于电线电缆内部电阻导致的能量损失，可以通过测量线路两端的电压和电流来估算。

为了降低线损率，可以采取以下措施：1.优化电网布局和选用合理的导线材质和截面积，减小线路电阻；2.加强电力设备和线路的维护，及时排除故障和缺陷；3.安装优质变压器和调压装置，减小变压器内部损耗；4.实施用电管理和节能措施，减少不合理的用电行为；5.提高电力系统自动化水平，减少人为干预和误操作。

线损的降低对于电网运营商和用户都有好处。

对于电网运营商来说，线损的降低可以提高输电效率，减少能源浪费，提高电网的可靠性和稳定性；对于用户来说，线损的降低可以降低用电成本，提高供电质量，减少停电和电能浪费。

线路损耗公式及计算
线路损耗的计算公式取决于具体的电力系统和线路类型。

以下是一些常见的计算方法：
1. 铜损公式：ΔP1=I²R1
其中，ΔP1为铜损，I为线路电流，R1为线路电阻。

2. 铝损公式：ΔP2=I²R2
其中，ΔP2为铝损，I为线路电流，R2为线路电阻。

3. 导线截面选择计算：I=P/U
其中，I为线路电流，P为输送功率，U为电压。

根据线路电流和所需的安全余量，选择合适的导线截面。

4. 变压器损耗计算：
a. 有功损耗：ΔP=P0+Kt*P1
其中，ΔP为有功损耗，P0为铁损，P1为铜损，Kt为负载系数。

b. 无功损耗：ΔQ=Q0+Kt*Q1
其中，ΔQ为无功损耗，Q0为空载无功损耗，Q1为负载无功损耗，Kt为负载系数。

5. 线路电压降计算：ΔU=I*R
其中，ΔU为电压降，I为线路电流，R为线路电阻。

这些公式只是线路损耗计算的一部分，具体的计算方法和参数取
值应根据实际情况而定。

同时，这些公式仅适用于稳态条件下的计算，对于暂态过程和动态过程的线路损耗计算，需要采用更为复杂的方法和模型。

电路线损计算公式电路线损可是个挺重要的概念，在咱们的日常生活和工业生产中都少不了它的身影。

先来说说啥是电路线损。

简单来讲，就是电能在传输过程中损耗掉的那部分。

这就好比你带着一袋子糖果去送给朋友，结果在路上不小心撒了几颗，这撒掉的糖果就相当于线损啦。

那电路线损的计算公式是啥呢？一般来说，线损的功率可以用下面这个公式来算：ΔP = I²R 。

这里的ΔP 就表示线损功率，I 呢是电流，R 是电阻。

电流越大，电阻越大，线损功率也就越大。

我给您讲个我之前遇到的事儿吧。

有一次，我们小区的电路出了点问题，老是跳闸。

电工师傅来检查，就用到了线损的知识。

他拿着工具，测了测电流和电阻，然后嘴里念叨着这个公式，一会儿就找出问题所在了。

原来是有一段电线老化，电阻变大了，导致线损增加，超过了电路的负荷，所以才老是跳闸。

再说说线损率的计算，线损率 = （线损电量÷供电量）× 100% 。

通过这个公式，就能清楚地知道线损在整个供电过程中所占的比例。

在实际应用中，要准确计算线损可不简单。

比如说，电线的材质不同，电阻也不一样；电流也不是一直稳定不变的，会随着用电设备的使用情况而波动。

这就需要我们综合考虑各种因素，才能得到比较准确的线损计算结果。

还有啊，为了减少线损，在电路设计和设备选择上都得下功夫。

比如说，选用电阻小的优质电线，合理规划电路布局，避免过长的输电线路等等。

总之，电路线损的计算虽然有点复杂，但搞清楚它对于保障电力供应的稳定和高效可是非常重要的。

咱们在日常生活中也要注意节约用电，这样既能省钱，也能为节能减排做贡献呢！希望通过我这一番讲解，您对电路线损计算公式能有更清楚的了解。

变损和线损的计算一、变损：变压器损耗计算公式（１）有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ-------（１）（２）无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ-------（２）（３）综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ----（３）Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ式中：Ｑ０——空载无功损耗（ｋｖａｒ）Ｐ０——空载损耗（ｋＷ）ＰＫ——额定负载损耗（ｋＷ）ＳＮ——变压器额定容量（ｋＶＡ）Ｉ０％——变压器空载电流百分比。

ＵＫ％——短路电压百分比β——平均负载系数ＫＴ——负载波动损耗系数ＱＫ——额定负载漏磁功率（ｋｖａｒ）ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ）上式计算时各参数的选择条件：（１）取ＫＴ＝１.０５；（２）对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ；（３）变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％；（４）变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ；（５）变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品资料所示。

变压器损耗的特征Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。

涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。

ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。

其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。

负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。

变压器的全损耗ΔＰ=Ｐ０ＰC变压器的损耗比=ＰC/Ｐ０变压器的效率=ＰＺ/（ＰＺΔＰ），以百分比表示；其中ＰＺ为变压器二次侧输出功率。

变压器节能技术推广1）推广使用低损耗变压器；（１）铁芯损耗的控制变压器损耗中的空载损耗，即铁损，主要发生在变压器铁芯叠片内，主要是因交变的磁力线通过铁芯产生磁滞及涡流而带来的损耗。

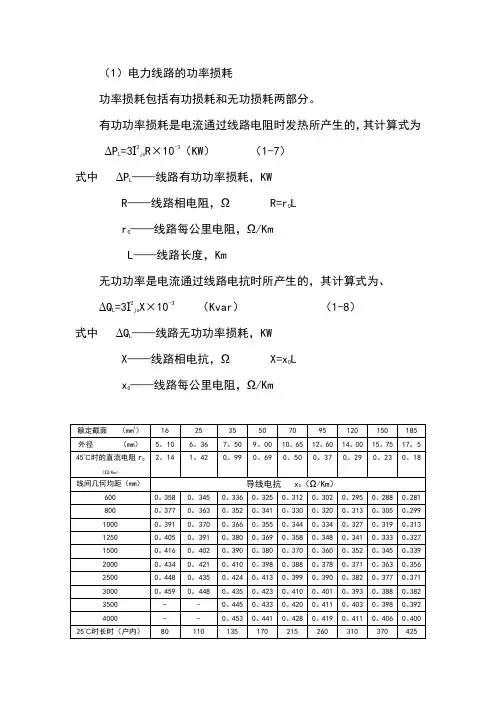

（1）电力线路的功率损耗功率损耗包括有功损耗和无功损耗两部分。

有功功率损耗是电流通过线路电阻时发热所产生的，其计算式为ΔP L=3Ι2js R×10-3（KW）（1-7）式中ΔP L——线路有功功率损耗，KWR——线路相电阻，Ω R=r0Lr0——线路每公里电阻，Ω/KmL——线路长度，Km无功功率是电流通过线路电抗时所产生的，其计算式为、ΔQ L=3Ι2js X×10-3（Kvar）（1-8）式中ΔQ L——线路无功功率损耗，KWX——线路相电抗，Ω X=x0Lx0——线路每公里电阻，Ω/Km（2）电力变压器的功率损耗电力变压器的功率损耗由有功和无功两部分组成。

变压器的有功功率损耗有下列两部分组成：○1一部分是由主磁通在变压器铁芯中产生的有功功率铁损ΔF Fe，可近似认为就是变压器空载实验中测定出的损耗ΔP o。

这是因为变压器空载试验时电流Ι0很小，在一次线圈中产生的铜损小，可忽略不计。

铁损与变压器负荷大小无关，在电源电压和频率不变的情况下，其值是不变的。

○2另一部分是变压器通过负载电流时，在一、二次线圈中产生的铜损ΔP Cu，可近似认为就是变压器短路实验中测定出的损耗ΔP d。

因为短路试验时外加电压较小，在铁心中产生的损耗很小，可忽略不计。

铜损与负荷大小有关，它与电流的平方成正比。

变压器的有功功率损耗为ΔP B=ΔF Fe＋β2ΔP Cu≈ΔP o＋β2ΔP d（1-9）式中β——变压器的负荷率；β=S js/ S eS e——变压器的额定容量，KVA；S js——变压器的视在计算负荷，KVAΔP B——变压器的有功功率损耗，KWΔP o——变压器铁损，KWΔP d——变压器铜损，KW变压器的无功功率损耗也由两部分组成：（1）一部分无功功率用来产生主磁通，即产生励磁电流或空载电流Ι0，它与负荷大小无关。

（2）另一部分无功功率消耗在一、二次线圈的电抗上，在额定负载下它与负载电流的平方成正比。

变损和线损的计算一、变损：变压器损耗计算公式（１）有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ-------（１）（２）无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ-------（２）（３）综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ----（３）Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ式中：Ｑ０——空载无功损耗（ｋｖａｒ）Ｐ０——空载损耗（ｋＷ）ＰＫ——额定负载损耗（ｋＷ）ＳＮ——变压器额定容量（ｋＶＡ）Ｉ０％——变压器空载电流百分比。

ＵＫ％——短路电压百分比β——平均负载系数ＫＴ——负载波动损耗系数ＱＫ——额定负载漏磁功率（ｋｖａｒ）ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ）上式计算时各参数的选择条件：（１）取ＫＴ＝１.０５；（２）对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ；（３）变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％；（４）变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ；（５）变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品资料所示。

变压器损耗的特征Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。

涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。

ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。

其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。

负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。

变压器的全损耗ΔＰ=Ｐ０ＰC变压器的损耗比=ＰC/Ｐ０变压器的效率=ＰＺ/（ＰＺΔＰ），以百分比表示；其中ＰＺ为变压器二次侧输出功率。

变压器节能技术推广1）推广使用低损耗变压器；（１）铁芯损耗的控制变压器损耗中的空载损耗，即铁损，主要发生在变压器铁芯叠片内，主要是因交变的磁力线通过铁芯产生磁滞及涡流而带来的损耗。

变压器损耗计算公式分为铁损和铜损,铁损又叫空载损耗,就是其固定损耗,实是铁芯所产生的损耗(也称铁芯损耗,而铜损也叫负荷损耗,1、变压器损耗计算公式（１）有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ-------（１）（２）无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ-------（２）（３）综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ----（３）Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ式中：Ｑ０——空载无功损耗（ｋｖａｒ）Ｐ０——空载损耗（ｋＷ）ＰＫ——额定负载损耗（ｋＷ）ＳＮ——变压器额定容量（ｋＶＡ）Ｉ０％——变压器空载电流百分比。

ＵＫ％——短路电压百分比β——平均负载系数ＫＴ——负载波动损耗系数ＱＫ——额定负载漏磁功率（ｋｖａｒ）ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ）上式计算时各参数的选择条件：（１）取ＫＴ＝１.０５；（２）对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ；（３）变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％；（４）变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ；（５）变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品资料所示。

2、变压器损耗的特征Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。

涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。

ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。

其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。

负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。

变压器的全损耗ΔＰ=Ｐ０+ＰC变压器的损耗比=ＰC/Ｐ０变压器的效率=ＰＺ/（ＰＺ+ΔＰ），以百分比表示；其中ＰＺ为变压器二次侧输出功率。

线损计算公式范文线损计算是指电力系统中电能的损耗计算，线损主要包括电阻损耗、电感损耗和电容损耗。

线损计算公式是通过计算这些损耗的大小来确定线路的损耗程度。

一、电阻损耗的计算电阻损耗是由导线内电流通过导线产生的电阻而产生的热量损耗。

电阻损耗的计算常用下面的公式进行计算：P=I²R其中，P为电阻损耗，单位为瓦特（W）；I为电流，单位为安培（A）；R为电阻，单位为欧姆（Ω）。

二、电感损耗的计算电感损耗是由于线路中电流的变化而产生的电感元件的磁场损耗。

电感损耗的计算常用下面的公式进行计算：P=I²X其中，P为电感损耗，单位为瓦特（W）；I为电流，单位为安培（A）；X为电感，单位为欧姆（Ω）。

三、电容损耗的计算电容损耗是由于线路中电压的变化而产生的电容元件的电荷损耗。

电容损耗的计算常用下面的公式进行计算：P=I²Cω²其中，P为电容损耗，单位为瓦特（W）；I为电流，单位为安培（A）；C为电容，单位为法拉（F）；ω为角频率，单位为弧度/秒（rad/s）。

四、总线损计算公式总线损是指从发电厂输送到用户端时的输电损耗，它包括传输线损耗和变压器损耗两部分。

传输线损耗的计算常用下面的公式进行计算：P=I²R其中，P为传输线损耗，单位为瓦特（W）；I为负荷电流，单位为安培（A）；R为传输线阻抗，单位为欧姆（Ω）。

变压器损耗的计算常用下面的公式进行计算：P=V²/R其中，P为变压器损耗，单位为瓦特（W）；V为负荷电压，单位为伏特（V）；R为变压器阻抗，单位为欧姆（Ω）。

五、线损率计算公式线损率是指电能损耗与输送的总电能之比，常用下面的公式进行计算：LineLoss = (LossPower / TransmitPower) × 100%其中， LineLoss为线损率，单位为百分比（%）； LossPower为线损，单位为瓦特（W）； TransmitPower为输送的总电能，单位为瓦特（W）。

变损电量计算公式变损电量计算公式是电力系统中一个重要的计算工具，用于评估电力系统中的电能损耗。

电能损耗是指在输电过程中由于电阻、电感、电容等元件的存在而导致的能量损失。

准确计算变损电量可以帮助电力系统运营者优化电力输送方案，提高电力系统的效率和稳定性。

变损电量计算公式的推导基于电力系统的基本电路理论和电能损耗的物理机制。

在电力系统中，电能损耗主要分为两部分：线路损耗和变压器损耗。

线路损耗是指电力输送过程中由于电阻而产生的能量损失，而变压器损耗则是指变压器在电能转换过程中由于电阻、电感和电容等元件的存在而产生的能量损失。

变损电量计算公式可以分为两个部分：线路损耗计算和变压器损耗计算。

线路损耗计算公式如下：P_line = I^2 * R其中，P_line表示线路损耗，I表示电流，R表示电阻。

该公式基于欧姆定律，通过电流的平方与电阻的乘积来计算线路损耗。

变压器损耗计算公式如下：P_transformer = (I_primary^2 * R_primary) + (I_secondary^2 *R_secondary)其中，P_transformer表示变压器损耗，I_primary和I_secondary分别表示变压器的一次侧电流和二次侧电流，R_primary和R_secondary分别表示变压器的一次侧电阻和二次侧电阻。

该公式通过一次侧电流和二次侧电流的平方与对应的电阻的乘积之和来计算变压器损耗。

综合以上两个公式，可以得到变损电量的计算公式：P_total = P_line + P_transformer其中，P_total表示变损电量，P_line表示线路损耗，P_transformer表示变压器损耗。

该公式通过将线路损耗和变压器损耗相加来计算变损电量。

变损电量计算公式在电力系统规划、运行和维护中起着重要的作用。

通过准确计算变损电量，电力系统运营者可以评估电力输送方案的经济性和可行性，优化电力系统的运行效率，减少能源浪费和环境污染。

变压器损耗分为铁损和铜损,铁损又叫空载损耗,就是其固定损耗,实是铁芯所产生的损耗(也称铁芯损耗,而铜损也叫负荷损耗,1、变压器损耗计算公式(1)有功损耗：ΔP=P0+KTβ2PK -------(1)(2)无功损耗：ΔQ=Q0+KTβ2QK -------(2)(3)综合功率损耗：ΔPZ=ΔP+KQΔQ ----(3)Q0≈I0%SN，QK≈UK%SN式中：Q0——空载无功损耗(kvar)P0——空载损耗(kW)PK——额定负载损耗(kW)SN——变压器额定容量(kVA)I0%——变压器空载电流百分比。

UK%——短路电压百分比β——平均负载系数KT——负载波动损耗系数QK——额定负载漏磁功率(kvar)KQ——无功经济当量(kW/kvar)上式计算时各参数的选择条件：(1)取KT=1.05;(2)对城市电网和工业企业电网的6kV～10kV降压变压器取系统最小负荷时，其无功当量KQ=0.1kW/kvar;(3)变压器平均负载系数，对于农用变压器可取β=20%;对于工业企业，实行三班制，可取β=75%;(4)变压器运行小时数T=8760h，最大负载损耗小时数：t=5500h;(5)变压器空载损耗P0、额定负载损耗PK、I0%、UK%，见产品资料所示。

2、变压器损耗的特征P0——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗;磁滞损耗与频率成正比;与最大磁通密度的磁滞系数的次方成正比。

涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。

PC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。

其大小随负载电流而变化，与负载电流的平方成正比;(并用标准线圈温度换算值来表示)。

负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。

变压器的全损耗ΔP=P0+PC变压器的损耗比=PC /P0变压器的效率=PZ/(PZ+ΔP)，以百分比表示;其中PZ为变压器二次侧输出功率。

变压器损耗计算公式
变压器损耗计算公式
(1)有功损耗：ΔP=P0+KTβ2PK-------(1)
(2)无功损耗：ΔQ=Q0+KTβ2QK-------(2)
(3)综合功率损耗：ΔPZ=ΔP+KQΔQ----(3)
Q0≈I0%SN，QK≈UK%SN
式中：Q0——空载无功损耗(kvar)
P0——空载损耗(kW)
PK——额定负载损耗(kW)
SN——变压器额定容量(kVA)
I0%——变压器空载电流百分比。

UK%——短路电压百分比
β——平均负载系数
KT——负载波动损耗系数
QK——额定负载漏磁功率(kvar)
KQ——无功经济当量(kW/kvar)
上式计算时各参数的选择条件：
(1)取KT=1.05;
(2)对城市电网和工业企业电网的6kV～10kV降压变压器取系统最小负荷时，其无功当量 KQ=0.1kW/kvar;
(3)变压器平均负载系数，对于农用变压器可取β=20%;对于工业企业，实行三班制，可取β=75%;(4)变压器运行小时数T=8760h，最大负载损耗小时数：t=5500h;
(5)变压器空载损耗P0、额定负载损耗PK、I0%、UK%，见产品资料所示。

空载损耗指变压器的相对固定的铁损，一般为变压器额定功率的1/1000左右；有载损耗指额定负载情况下的铜损，一般为变压器额定功率的1/100左右。

铜损属于动态值。

变损电量的计算：变压器的损失电量有铁损和铜损两部分组成。

铁损与运行时间有关，铜损与负荷大小有关。

因此，应分别计算损失电量。

1、铁损电量的计算：不同型号和容量的铁损电量，计算公式是：铁损电量（千瓦时）=空载损耗（千瓦）×供电时间（小时）配变的空载损耗（铁损），由附表查得，供电时间为变压器的实际运行时间，按以下原则确定：（1）对连续供电的用户，全月按720小时计算。

（2）由于电网原因间断供电或限电拉路，按变电站向用户实际供电小时数计算，不得以难计算为由，仍按全月运行计算，变压器停电后，自坠熔丝管交供电站的时间，在计算铁损时应予扣除。

（3）变压器低压侧装有积时钟的用户，按积时钟累计的供电时间计算。

2、铜损电量的计算：当负载率为40%及以下时，按全月用电量（以电能表读数）的2%计收，计算公式：铜损电量（千瓦时）=月用电量（千瓦时）×2%因为铜损与负荷电流（电量）大小有关，当配变的月平均负载率超过40%时，铜损电量应按月用电量的3%计收。

负载率为40%时的月用电量，由附表查的。

负载率的计算公式为：负载率=抄见电量/S．Ｔ．Cos￠式中：S——配变的额定容量（千伏安）；T——全月日历时间、取720小时；COS￠——功率因数，取0.80。

二、向用户计收变损电量的数额高于用户全月用电量的50%时，由县供电部门协助用户采取有效措施，限期将变损降下来，逾期不达者，应停电整顿，直至将变损降至合理范围为止。

三、变损电量的分摊：根据用户分类（农业、工副业、生活照明等）电量比例，分摊变损电量。

6—10KV配变损失计算参数表容量（KVA）空载铁损（千瓦）载率为40%时月用电量（万千瓦时）节能型（S7、SL7系列）高耗能型（S、SL系列）（SJ、SJL系列）10 0.105 0.115 0.220 0.18 0.20 0.530 0.15 0.24 0.27 0.740 0.29 0.32 0.950 0.19 0.35 0.38 1.263 0.22 0.39 0.45 1.575 0.50 1.780 0.27 0.47 0.53 1.8100 0.32 0.54 0.62 2.3125 0.37 0.65 0.74 2.9135 0.78 3.1160 0.46 0.77 0.87 3.7180 0.95 4.1200 0.54 0.90 1.00 4.6240 1.16 5.5250 0.64 1.06 1.20 5.8315 0.76 1.26 1.45 7.2320 1.50 7.4400 0.92 1.50 1.75 9.2420 1.82 9.7500 1.08 1.78 2.05 11.5560 2.20 12.9630 1.30 2.16 2.45 14.5800 1.54 2.70 3.10 18.41000 1.80 3.25 3.70 23.0注：1、变损=铁损+铜损（千瓦时）；2、铁损（千瓦时）=空载损耗（千瓦）×供电时间（小时）3、铜损（千瓦时）=月用（抄见）电量（千瓦时）×2%（当负载率高于40%时×3%）。
