无源滤波器和有源滤波器(互联网+)

有源电力滤波器和无源滤波器哪个作用大安科瑞王志彬2019.03大家都知道谐波治理的都知道有有源电力滤波器和无源电力滤波器2种装置可以抑制、控制谐波，那么这2个设备装置到底哪个才可以谐波治理的更好更彻底，下面就由小编给大家叨叨下这2个装置到底哪个更好。

无源滤波器一旦启动，1.性能参数难以变动，滤波特性受系统参数的影响较大。

此外滤波器的电抗电容值通常也会有容差即偏离其标准值±10%而增加了失谐度，也会降低滤波效率；2.只能消除特定的几次谐波，而对某些次谐波会产生放大作用3.谐波电流增大时，滤波器负担随之加重，可能造成滤波器过载；4.有效材料消耗多，体积大。

有源电力滤波器具有什么特点呢：由于无源滤波器具有以上缺点，随着电力电子技术的不断发展人们将滤波研究方向逐步转向有源电力器。

与无源滤波器相比，有源电力滤波器具有高度可控性和快速响应性，不仅能补偿各次谐波，还可抑制闪变、补偿无功其具体特点如下：滤波特性不受系统阻抗的影响，可消除与系统阻抗发生谐振的危险；具有自适应功能，可自动跟踪补偿变化着的谐波。

尽管有源电力滤波器有着无源滤波器所不具备的巨大技术优势，但目前要想在电力系统中完全取代无源滤波器还不太现实。

这是因为与无源滤波器相比较，有源电力滤波器的成本较高，这一点是限制其推广使用的关键。

安科瑞ANAPF有源电力滤波器1、概述1.1谐波的产生电力系统中理想的电压、电流波形都是频率为50Hz的正弦波，但是非线性电力设备（大功率可控硅、变频器、UPS、开关电源、中频炉等）的广泛应用产生了大量畸变的谐波电流，谐波电流耦合在线路上产生谐波电压。

对非正弦的畸变电流作傅立叶级数分解，其中频率与工频相同的分量为基波，频率是基波频率整数倍的分量为谐波。

谐波是电能质量的重要指标。

1.2谐波的危害●谐波使公用电网中的元件产生附加的损耗，降低了发电、输电及用电设备的效率。

大量三次谐波流过中线会使线路过热，甚至引起火灾。

无源滤波器与有源滤波器的区别滤波器是一种电子设备，用于从信号中选择性地滤除或放大特定频率的部分。

根据滤波器的结构和特性，可以将其分为两大类：无源滤波器和有源滤波器。

本文将探讨无源滤波器与有源滤波器之间的区别。

一、无源滤波器简介无源滤波器是一种由被动器件（如电阻、电容、电感）组成的电路，不需要外部电源进行工作。

无源滤波器可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种类型，根据其滤波特性选择适合的滤波器类型。

无源滤波器的特点如下：1.通过无源组件实现滤波功能，不需要额外的功率供应。

2.无源滤波器的频率响应通常有固定的衰减特性，无法对输入信号进行放大。

3.无源滤波器的设计相对简单，成本低廉。

4.无源滤波器对信号源的影响较小，适用于对输入信号幅度要求不高的场合。

二、有源滤波器简介有源滤波器是一种使用有源器件（如运放、晶体管）的电路，在滤波器中引入了额外的电源。

有源滤波器可以实现更为复杂的滤波功能，包括低通、高通、带通、带阻和全通等滤波方式。

有源滤波器的特点如下：1.通过有源器件实现滤波功能，可以实现信号的放大和滤波。

2.有源滤波器的频率响应可以调整和调节，使其更加灵活适应不同的应用需求。

3.有源滤波器的设计相对复杂，需要引入额外的电源和相关电路，成本较高。

4.有源滤波器对信号源的影响较大，适用于对输入信号幅度要求较高的场合。

三、无源滤波器和有源滤波器虽然都可以实现滤波功能，但在结构和特性上存在一些区别：1.电源需求：无源滤波器不需要外部电源供电，而有源滤波器需要引入外部电源以提供功率。

2.信号放大：无源滤波器无法对信号进行放大，只能对特定频率的信号进行滤波；而有源滤波器可以实现信号的放大和滤波。

3.频率响应：无源滤波器的频率响应通常具有固定的衰减特性，而有源滤波器的频率响应可以调整和调节，更加灵活。

4.设计复杂度：无源滤波器的设计相对简单，成本较低；而有源滤波器的设计相对复杂，需要引入额外的电源和相关电路，成本较高。

无源滤波器:这种电路主要有无源元件R、L和C组成。

有源滤波器:集成运放和R、C组成,具有不用电感、体积小、重量轻等优点。

集成运放的开环电压增益和输入阻抗均很高,输出电阻小,构成有源滤波电路后还具有一定的电压放大和缓冲作用。

但集成运放带宽有限,所以目前的有源滤波电路的工作频率难以做得很高。

无源滤波装置该装置由电容器、电抗器,有时还包括电阻器等无源元件组成,以对某次谐波或其以上次谐波形成低阻抗通路,以达到抑制高次谐波的作用;由于SVC的调节范围要由感性区扩大到容性区,所以滤波器与动态控制的电抗器一起并联,这样既满足无功补偿、改善功率因数,又能消除高次谐波的影响。

国际上广泛使用的滤波器种类有:各阶次单调谐滤波器、双调谐滤波器、二阶宽颇带与三阶宽频带高通滤波器等。

1单调谐滤波器:一阶单调谐滤波器的优点是滤波效果好,结构简单;缺点是电能损耗比较大,但随着品质因数的提高而减少,同时又随谐波次数的减少而增加,而电炉正好是低次谐波,主要是2~7次,因此,基波损耗较大。

二阶单调谐滤波器当品质因数在50以下时,基波损耗可减少20~50%,属节能型,滤波效果等效。

三阶单调谐滤波器是损耗最小的滤波器,但组成复杂些,投资也高些,用于电弧炉系统中,2次滤波器选用三阶滤波器为好,其它次选用二阶单调谐滤波器。

2高通(宽频带滤波器,一般用于某次及以上次的谐波抑制。

当在电弧炉等非线性负荷系统中采用时,对5次以上起滤波作用时,通过参数调整,可形成该滤波器回路对5次及以上次谐波的低阻抗通路。

有源滤波器虽然无源滤波器具有投资少、效率高、结构简单及维护方便等优点,在现阶段广泛用于配电网中,但由于滤波器特性受系统参数影响大,只能消除特定的几次谐波,而对某些次谐波会产生放大作用,甚至谐振现象等因素,随着电力电子技术的发展,人们将滤波研究方向逐步转向有源滤波器(Active PowerFliter,缩写为APF。

APF即利用可控的功率半导体器件向电网注入与谐波源电流幅值相等、相位相反的电流,使电源的总谐波电流为零,达到实时补偿谐波电流的目的。

有源电力滤波器与无源电力滤波器的区别随着大量电力电子装置在电网的投入运行，谐波已被公认为电力系统的“污染”和“公害”，谐波问题以及谐波的治理问题随着电力系统的发展愈来愈引起广泛的关注。

目前谐波治理的方法主要有无源滤波技术和有源滤波技术两种。

无源滤波装置是目前应用最为广泛的谐波抑制手段，它是按照希望抑制的谐波次数专门量身制造的，采用电感、电容的调谐原理，将谐波陷落在滤波器中，以减少对电网的注入。

无源滤波装置结构简单，成本较低，技术已比较成熟，但是也存在着难以克服的缺陷：1、滤波特性受系统参数的影响较大，极易与系统或者其它滤波支路发生串并联谐振。

2、只能消除特定的几次谐波，而对其他的某次谐波则会产生放大作用3、滤波、无功补偿、调压等要求之间有时难以协调4、谐波电流增大时，滤波器负担随之加重，可能造成滤波器过载，甚至损坏设备。

5、有效材料消耗多，体积大有源滤波技术作为一种新型的谐波治理技术，是消除谐波污染、提高电能质量的有效工具，与无源滤波技术相比，有着无可比拟的优势，主要表现在以下几个方面。

1、实现了动态补偿，可对频率和大小均变化的无功功率进行补偿，对补偿对象的变化有极快的响应速度；2、有源滤波装置是一个高阻抗电流源，它的接入对系统阻抗不会产生影响，因此此类装置适合系列化，规模化生产；3、当电网结构发生变化时装置受电网阻抗的影响不大，不存在与电网阻抗发生谐振的危险，同时能抑制串并联谐振4、补偿无功功率时不需要储能元件，补偿谐波时所需要的储能元件不大5、用同一台装置可同时补偿多次谐波电流和非整数倍次的谐波电流，既可以对一个谐波和无功源进行单独补偿，也可对多个谐波和无功源进行集中补偿6、当线路中的谐波电流突然增大时有源滤波器不会发生过载，并且能正常发挥作用，不需要与系统断开7、装置可以仅输出所需要补偿的高次谐波电流，不输出基波无功功率，不但减小了有源滤波器的总容量，还可以避免轻负荷时发生无功倒送现象。

目前国内生产有源滤波装置的企业较少，而且滤波性能也不甚理想。

rc 元器件组成的无源滤波器和有源滤波器的工作原理无源滤波器和有源滤波器是电子电路中常见的两种滤波器，它们利用不同的元器件和工作原理来实现对特定频率信号的滤波。

其中，无源滤波器是由无源元件（如电阻和电容）组成的滤波器，而有源滤波器则是由有源元件（如放大器）与无源元件组成的滤波器。

本文将从深度和广度两个方面探讨这两种滤波器的工作原理，以帮助读者更好地理解它们在电子电路中的应用。

一、无源滤波器的工作原理1. 无源滤波器的基本结构无源滤波器由电容和电感组成，通常包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

其中，电容和电感分别对应频率响应的不同特性，通过它们的组合可以实现对不同频率信号的滤波。

2. 无源滤波器的工作原理在无源滤波器中，由于没有放大器或其他有源元件来提供能量，因此滤波器的输出信号不能比输入信号的幅度更大。

它们的工作原理是基于电容和电感的频率特性，利用不同频率信号在电容和电感上的响应来实现滤波效果。

在低通滤波器中，高频信号通过电容而被阻断，而低频信号可以通过电感并输出。

3. 无源滤波器的优点和局限性无源滤波器可以实现简单的电路结构和低成本的滤波效果，但也存在着频率范围受限、无法增益信号和难以调节的局限性。

二、有源滤波器的工作原理1. 有源滤波器的基本结构有源滤波器在无源滤波器的基础上加入了放大器或其他有源元件，使得滤波器不仅能够对信号进行滤波，还能够对信号进行放大或衰减。

常见的有源滤波器包括运算放大器滤波器、晶体管滤波器和集成电路滤波器等。

2. 有源滤波器的工作原理有源滤波器利用放大器的放大和反馈作用来实现对信号的滤波效果。

在有源滤波器中，放大器提供了增益，并利用反馈网络来调节放大器的频率响应，从而实现对特定频率信号的滤波。

3. 有源滤波器的优点和局限性有源滤波器具有灵活的频率范围、可调的增益和滤波效果好等优点，但也存在着电路结构复杂、成本较高和对放大器性能要求较高的局限性。

总结回顾通过本文的介绍，我们可以更全面、深刻地理解无源滤波器和有源滤波器的工作原理。

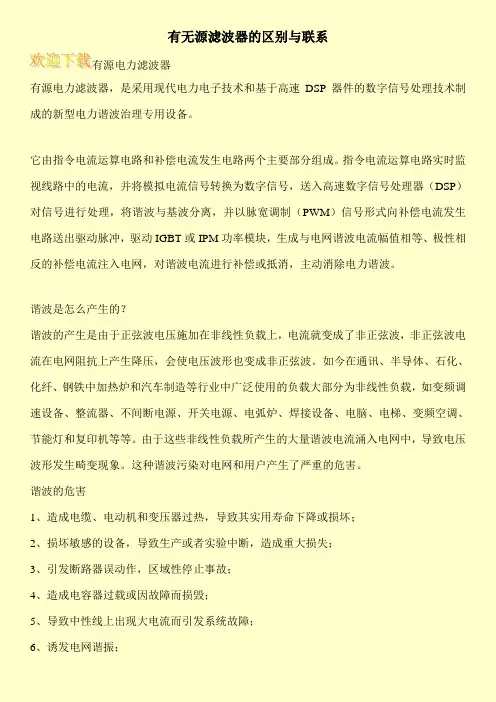

有无源滤波器的区别与联系
有源电力滤波器
有源电力滤波器，是采用现代电力电子技术和基于高速DSP器件的数字信号处理技术制成的新型电力谐波治理专用设备。

它由指令电流运算电路和补偿电流发生电路两个主要部分组成。

指令电流运算电路实时监视线路中的电流，并将模拟电流信号转换为数字信号，送入高速数字信号处理器（DSP）对信号进行处理，将谐波与基波分离，并以脉宽调制（PWM）信号形式向补偿电流发生电路送出驱动脉冲，驱动IGBT或IPM功率模块，生成与电网谐波电流幅值相等、极性相反的补偿电流注入电网，对谐波电流进行补偿或抵消，主动消除电力谐波。

谐波是怎么产生的？
谐波的产生是由于正弦波电压施加在非线性负载上，电流就变成了非正弦波，非正弦波电流在电网阻抗上产生降压，会使电压波形也变成非正弦波。

如今在通讯、半导体、石化、化纤、钢铁中加热炉和汽车制造等行业中广泛使用的负载大部分为非线性负载，如变频调速设备、整流器、不间断电源、开关电源、电弧炉、焊接设备、电脑、电梯、变频空调、节能灯和复印机等等。

由于这些非线性负载所产生的大量谐波电流涌入电网中，导致电压波形发生畸变现象。

这种谐波污染对电网和用户产生了严重的危害。

谐波的危害
1、造成电缆、电动机和变压器过热，导致其实用寿命下降或损坏；
2、损坏敏感的设备，导致生产或者实验中断，造成重大损失；
3、引发断路器误动作，区域性停止事故；
4、造成电容器过载或因故障而损毁；
5、导致中性线上出现大电流而引发系统故障；
6、诱发电网谐振；。

无源RC滤波器与有源滤波器
————————————————————————————————作者：————————————————————————————————日期：
无源RC滤波器与有源滤波器
1、无源RC滤波器
由无源器件构成的滤波器称为无源滤波器。

无源RC低通滤波器的电路图、幅频特性和相频特性如下图所示：
幅频特性为：
相频特性为：
当输出电压下降到输入电压的70.7%时的角频率称为截止角频率，以表示，此时
2、有源滤波器
一种由RC电路和运算放大器构成的低通滤波器，由于运算放大器是有源元件，故称为有源滤波器。

与仅由R、L、C等元件组成的无源滤波器比较，有源滤波器具有体积小、频率特性好等优点，因而得到广泛应用。

下图为有源低通滤波器的电路图及其幅频特性。

有源电力滤波器和无源滤波器哪个发展前景比较大安科瑞王志彬2019.03大家都知道谐波治理无非有两种：一是有源电力滤波器装置二是无源滤波装置，但是到底哪个有发展前景，希望下面的介绍可以帮助到大家正确的分辨出有源和无源的前景：传统无源滤波器为T治理电网中的谐波，目前工业应用而言，无源电力滤波器(Passive Power Filter, PPF)以其投资少，效率高，结构简单，运行可靠，维护方便等优点而在众多领域得到了广泛使用。

但其也有诸多的缺点:滤波特性易受电力系统参数的影响，特别是在高压系统中，滤波器失谐状态下，难以满足治理要求;易与系统发生谐振，导致谐波放大，引起无源滤波器过载，甚至烧毁，危及电网安全;单独的无源电力滤波器难以避免无功倒送.此外无源滤波器中的电感、电容消耗大量有效材料，体积大，占地多。

有源电力滤波器由于传统无源滤波器存在固有缺陷，有源电力滤波器(Active Power Filter,APF)的概念于1971年由H.Sasaki和T.Machida提出[Wl，通过向电网注入反方向谐波电流来减少电源电流中的谐波成分，从而改善电源电流波形的新方法.1976年，LGyugyi和ECStyaula提出了用PWM逆变器构成的有源电力滤波器[[12]s1983年，赤木泰文等人提出的“三相电路瞬时无功功率理论”[13〕极大的推动了有源电力滤器的发展.90年代后，并伴随着新型电力半导体器件的出现，脉宽调制技术及高速数字信号处理器的发展，日本、美国、德国等工业发达国家有源电力滤波器已得到了高度重视和日益广泛的应用.目前许多国际著名公司均开发了相关APF产品，如ABB,TOSHIBA,SIEMENS等，其中较多的单台容量为数百千瓦的并联APF.我国在有源电力滤波器方面的研究起步较晚，直到1989年才见到这方面研究的文章，1993年才见到试验性的工业应用实验.21世纪初，研究单位主要集中在一些高等院校和少数研究机构，并取得了一定的科研成果近年来伴随着我国经济高速发展，谐波治理需求越来越迫切。

无源滤波器与有源滤波器的比较滤波器是电子学中常用的一种电路元件，用于选择性地通过或者抑制信号的特定频率成分。

基于电路中是否需要外部电源供电的区分，滤波器可以分为无源滤波器和有源滤波器两种类型。

本文将对这两种滤波器进行比较，探讨它们的特点、适用范围以及各自的优缺点。

1. 无源滤波器无源滤波器是一种不需要外部电源供电的滤波器，它的工作原理基于被动元件（如电阻、电感、电容等）的组合。

无源滤波器常用的类型包括RC滤波器和RL滤波器。

无源滤波器的特点如下：1.1 简单：无源滤波器由于不需要外部电源，电路结构比较简单，便于设计和实现。

1.2 低功耗：由于没有功率放大器等主动元件，无源滤波器的能耗非常低。

1.3 适用范围窄：无源滤波器通常适用于处理低频信号（几百kHz 以下）。

对于高频信号，无源滤波器受到被动元件本身的频率特性限制，效果较差。

1.4 线性特性：无源滤波器的频率响应通常是线性的，可以较好地保持信号的幅度和相位特性。

2. 有源滤波器有源滤波器是一种需要外部电源供电的滤波器，它的工作原理基于被动元件和一个或多个主动元件（如晶体管、运放等）的组合。

有源滤波器也有多种类型，包括基于运放的Butterworth滤波器、摆脱电压振荡器和积分器等。

有源滤波器的特点如下：2.1 灵活性强：有源滤波器通过主动元件的放大作用可以提供较高的增益和更好的频率选择性，可以实现更复杂的滤波特性。

2.2 高精度：由于有源滤波器可以通过选择合适的主动元件和调整电路参数实现精确的滤波效果，因此具有较高的精度和稳定性。

2.3 宽频率范围：有源滤波器通常适用于处理宽频率范围的信号。

采用主动放大器的有源滤波器可以实现更高的截止频率。

2.4 需要电源供电：有源滤波器需要外部电源供电，相对于无源滤波器而言，设计和使用上稍微复杂一些。

3. 无源滤波器与有源滤波器的比较无源滤波器和有源滤波器在很多方面有着不同的特点和应用场景。

3.1 功耗和复杂度：无源滤波器功耗低，电路结构简单。

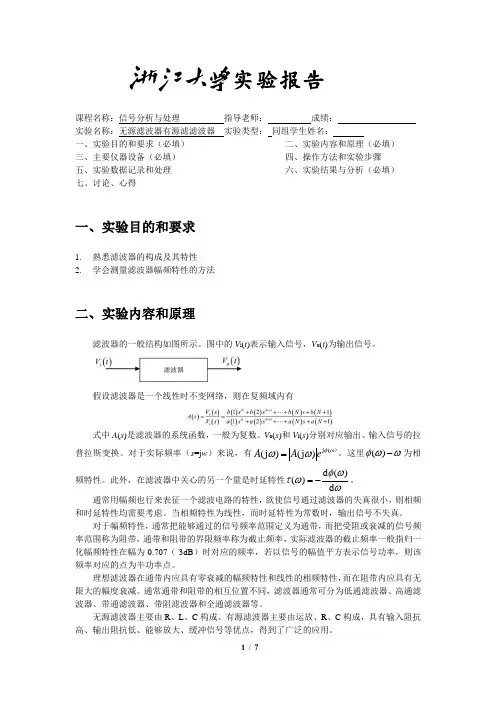

实验报告课程名称：信号分析与处理 指导老师： 成绩： 实验名称：无源滤波器有源滤滤波器 实验类型： 同组学生姓名： 一、实验目的和要求（必填） 二、实验内容和原理（必填） 三、主要仪器设备（必填） 四、操作方法和实验步骤 五、实验数据记录和处理 六、实验结果与分析（必填） 七、讨论、心得一、实验目的和要求1. 熟悉滤波器的构成及其特性2. 学会测量滤波器幅频特性的方法二、实验内容和原理滤波器的一般结构如图所示。

图中的V i (t )表示输入信号，V o (t )为输出信号。

假设滤波器是一个线性时不变网络，则在复频域内有式中A (s )是滤波器的系统函数，一般为复数。

V o (s )和V i (s )分别对应输出、输入信号的拉普拉斯变换。

对于实际频率（s =j w ）来说，有）ωφωω(j )j ()j (e A A =。

这里ωωφ-)(为相频特性。

此外，在滤波器中关心的另一个量是时延特性ωωφωτd )(d )(-=。

通常用幅频也行来表征一个滤波电路的特性，欲使信号通过滤波器的失真很小，则相频和时延特性均需要考虑。

当相频特性为线性，而时延特性为常数时，输出信号不失真。

对于幅频特性，通常把能够通过的信号频率范围定义为通带，而把受阻或衰减的信号频率范围称为阻带，通带和阻带的界限频率称为截止频率，实际滤波器的截止频率一般指归一化幅频特性在幅为0.707（-3dB ）时对应的频率，若以信号的幅值平方表示信号功率，则该频率对应的点为半功率点。

理想滤波器在通带内应具有零衰减的幅频特性和线性的相频特性，而在阻带内应具有无限大的幅度衰减。

通常通带和阻带的相互位置不同，滤波器通常可分为低通滤波器、高通滤波器、带通滤波器、带阻滤波器和全通滤波器等。

无源滤波器主要由R 、L 、C 构成。

有源滤波器主要由运放、R 、C 构成，具有输入阻抗高、输出阻抗低、能够放大、缓冲信号等优点，得到了广泛的应用。

低通滤波器的功能是使频率为零到某一截止角频率H ω的低频信号通过，抑制其余频率大于H ω的信号，带宽H BW ω=。

有源滤波器和无源滤波器的区别————————————————————————————————作者：————————————————————————————————日期：有源滤波器和无源滤波器的区别滤波是将信号中特定波段频率滤除的操作，是抑制和防止干扰的一项重要措施。

谐波治理首先要控制好谐波产生的源头，其次我们还要通过增加滤波装置进行谐波的消除。

如何正确选择有效的谐波质量方案非常关键。

一、无源滤波无源滤波器，又称LC滤波器，是利用电感、电容和电阻的组合设计构成的滤波电路，可滤除某一次或多次谐波，最普通易于采用的无源滤波器结构是将电感与电容串联，可对主要次谐波(3、5、7)构成低阻抗旁路;单调谐滤波器、双调谐滤波器、高通滤波器都属于无源滤波器。

无源滤波器由LC等被动元件组成，将其设计为某频率下极低阻抗，对相应频率谐波电流进行分流，其行为模式为提供被动式谐波电流旁路通道。

如图1所示为无源滤波原理图。

图1 无源滤波原理图优缺点优点：无源滤波器具有结构简单、成本低廉、运行可靠性较高、运行费用较低。

缺点：通带内的信号有能量损耗，负载效应比较明显，使用电感元件时容易引起电磁感应，当电感L较大时滤波器的体积和重量都比较大，在低频域不适用。

应用由于无源滤波的具有大容量低价位的优点，钢铁行业的滤波都采用无源滤波，目前国内滤波市场(电力谐波治理市场)上主要以无源滤波为主。

国际上以ABB、施耐德、西门子为代表，国内以Satons、温州清华电子、山大华天、哈工大、西安赛博、绿波杰能为代表。

发展形势以快速反映，谐波治理彻底，综合控制为主。

二、有源滤波有源滤波器(Active Power Filter，简称APF)是一种用于动态抑制谐波、补偿无功的新型电力电子装置，它能够对大小和频率都变化的谐波以及变化的无功进行补偿。

之所以称为有源，顾名思义该装置需要提供电源(用以补偿主电路的谐波)，其应用可克服LC无源滤波器等传统的谐波抑制和无功补偿方法的缺点(传统的只能固定补偿)，实现了动态跟踪补偿，而且可以既补谐波又补无功。

无源滤波器与有源滤波器的对比研究滤波器在电子系统中扮演着至关重要的角色，用于从信号中去除不必要的频率成分。

其中，无源滤波器和有源滤波器是最常用的两类滤波器。

本文将对无源滤波器和有源滤波器进行对比研究，分析它们的特性、优缺点以及在不同场景下的适用性。

一、无源滤波器无源滤波器是以被动元件（如电容、电感、电阻）为主要构成元素的滤波器。

常见的无源滤波器包括RC滤波器、RL滤波器和LC滤波器。

无源滤波器的特点如下：1. 低功耗：无源滤波器不需要外部电源，能够从输入信号中提取能量进行滤波，因此功耗较低。

2. 简单可靠：由于无源滤波器的结构简单，不涉及电源等复杂部件，因此其可靠性较高，易于设计和制造。

3. 限制频率范围较窄：无源滤波器对于较窄的频率范围内的滤波任务非常有效，可以很好地去除输入信号中的特定频率成分。

4. 难以实现增益：无源滤波器不能实现信号的放大功能，只能对输入信号进行滤波处理。

二、有源滤波器有源滤波器是以放大器等有源元件为核心构成的滤波器。

常见的有源滤波器包括RC激励器滤波器和激励器追随滤波器。

有源滤波器的特点如下：1. 较宽的频率范围：有源滤波器能够滤除较宽频率范围内的噪声和干扰信号，因此在需要处理复杂信号的场合应用更为广泛。

2. 可调增益：有源滤波器的有源元件（如运放）具有放大功能，可以实现信号的放大，提高输出信号的幅度。

3. 复杂、多样的设计：有源滤波器的设计相对复杂，需要考虑电源、放大器和稳定性等因素，设计和制造难度较高。

三、无源滤波器和有源滤波器的对比1. 耗电量：由于无源滤波器不需要外部电源，无源滤波器的功耗相对较低，对于需要长时间运行且电源受限的场景更为适用。

而有源滤波器由于需要外部电源供给放大元件，功耗相对较高。

2. 频率范围：无源滤波器适用于较窄频率范围内的滤波任务，能够准确滤除输入信号的特定频率成分。

有源滤波器则适用于较宽频率范围内的滤波任务，能够处理复杂信号并提供较高的增益。

有源滤波器来源：机房360 作者：机房360整理更新时间：2010/11/12 13:01:29摘要：20世纪80年代以后，由于电力电子器件及控制技术的发展，有源滤波APF(Active Power Filters)技术逐步走向成熟。

本文为大家讲述有源滤波器的一些技术知识。

第1页:无源滤波与无源滤波器相比，有源滤波器具有高度可控制和快速响应特性，能跟踪补偿各次谐波，自动产生所需的变化的无功其特性不受系统影响，"无谐波放大危险，相对体积和重量较小等突出优点，因而已成为电力谐波抑制和无功补偿的重要手段。

电力有源滤波器APF系统主要由两部分组成，即指令电流运算电路和由电流跟踪控制电路、驱动电路及主电路三部分构成的补偿电流发生电路。

指令电流运算电路的功能主要是从负载电流iL中分离出谐波电流分量iLh和基波无功电流iLQ，然后将其反极性作用后发生补偿电流的指令信号ic=-（iLh+iLq）)。

电流跟踪控制电路的功能是根据主电路产生的补偿电流礼。

应跟踪L的原则，计算主电路各开关器件的触发脉冲，此脉冲经驱动电路后作用于主电路，产生补偿电流ico，由于ic≈ico，所以:即输入电流is流中只含有负载电流基波的有功分量iLP，从而达到消除谐波和进行无功补偿的目的，根据同样的原理，电力有源滤波器还能对不对称三相电路的负序电流分量进行补偿。

按电路拓扑结构分类，电力有源滤波器可分为并联型、串联型和混合型，如图1所示。

图1(a)所示为串联型APF的基本结构。

它通过一个匹配变压器将APF串联于电源和负载之间，以消除电压谐波，平衡或调整负载的端电压。

与并联型MF相比，串联型APF损耗较大，各种保护电路也较复杂，因此，很少研究单独使用串联型APF，而大多数将它作为混合型APF的一部分予以研究。

图1有源滤波器结构形式图1(c)和图1(d)所示为混合型APF的基本结构。

它是在串联型和并联型ApF的基础上使用一些大容量的无源LC滤波网络来承担消除低次谐波进行无功补偿。

实验报告课程名称： 信号分析与处理 指导老师： 杨欢老师 成绩：__________________ 实验名称： 无源滤波器和有源滤波器 实验类型： 基础实验 同组学生姓名第三次实验 无源滤波器和有源滤波器（按照老师后来的要求修正）一、实验目的1.1熟悉模拟滤波器的构成及其特性。

1.2学会测量滤波器幅频特性的方法。

二、实验原理2.1滤波器概述模拟滤波器是一种能使有用频率信号通过而同时抑制（或大为衰减）无用频率信号的电子装置，工程 上常用它作信号处理、数据传送和抑制干扰等。

以往的模拟滤波器电路主要采用无源元件R 、L 和C 组成，为无源滤波器。

无源滤波器结构简单、噪声小、无须电源，且其动态范围宽。

从理论上讲，采用级联多个 RC 电路可提高滤波器的阶次，从而达到提高衰减速度的目的，但它的倍频程选择性不好，各级间负载效应严重。

60 年代以来，集成运放获得了迅速发展，由它和R 、C 组成的有源滤波电路，具有不用电感、体积小、重量轻等优点，同时有源滤波器的参数更易调节，覆盖的频率范围很宽。

此外，由于集成运放的开环电压增益和输入阻抗均很高，输出阻抗又低，有利于多级级联，并能方便地在不同的滤波器类型之间进行转换。

构成有源滤波电路后还具有一定的电压放大和缓冲作用。

滤波器的一般结构如图2.1所示。

图中的V i (t )表示输入信号，V o (t )为输出信号。

假设滤波器是一个线性时不变网络，则在复频域内有式中A (s )是滤波器的系统函数，一般为复数。

V o (s )和V i (s )分别对应输出、输入信号的拉普拉斯变换。

对于实际频率（s =j w ）来说，有）ωφωω(j )j ()j (e A A =。

这里ωωφ-)(为相频特性。

此外，在滤波器中关心的另一个量是时延特性ωωφωτd )(d )(-=。

通常用幅频也行来表征一个滤波电路的特性，欲使信号通过滤波器的失真很小，则相频和时延特性均需要考虑。

当相频特性为线性，而时延特性为常数时，输出信号不失真。

关于无源滤波器和有源滤波器的研究[摘要] 本文介绍了谐波危害，分析了谐波控制方法[关键词] 谐波无功补偿滤波器工业发展和人民的居住水平改善，非线性电网电气设备的大量投运，造成电网谐波所占份额的比重越来越大。

理想的情况下，供电质量应提供平滑的正弦波电流及电压，但在实际应用中的电源电压波形偏离出于某种原因，产生了谐波。

谐波是指频率基波频率的整数倍（又称高次谐波的正弦波，频率为50Hz）。

供电系统产生的基波非线性阻抗特性的电气设备（也称为非线性负载），如反应堆，气体放电灯，电炉等，非线性负载反馈的电源高次谐波，导致供电系统的电压和电流的失真产生畸形，从而影响供电质量。

因此，谐波是电能质量的一个重要指标。

电网用户变压器组也是电网谐波的另一个重要来源，因为三相变压器铁芯构造形状不对称造成目前变压器励磁电流含有谐波分量。

例如，大多数Y，yn 接线的配电变压器中，中相接的都是B相，统一接入方法的变压器线圈就会使3,5,7等次谐波提供了一个单独相互叠加的条件。

有10KV变压器约为2000个用户，总容量是500kV A。

这么多的变压器组又成会成为谐波的重要来源。

又如电镀，水泵，空调，但其数量是非常大，因此不可忽视这一部分。

目前，谐波控制的常用方法不外乎就两种，分别为无源滤波和有源滤波。

这里谈谈这两种方法，分析其经济效益，市场前景的优势和劣势。

我们首先分析第一种谐波控制方法，无源滤波器。

为了筛选出在电网谐波，就有必要提供一个释放谐波路径，保留基波和谐波的短路，从而使谐波源设备的谐波流入直接通过滤波器，而不是进入系统。

为此，可采用是一个LC无源滤波器，常用的单调谐滤波器，这是一个电容、电感和电阻的组合（如图a）。

通过设置其参数，使得谐波频率上装置的感抗和容抗数值相等，从而抵消所需要过滤掉的谐波，过滤器呈现出低阻抗调谐频率，过滤谐波频率可以顺利返回的谐波源，从而达到消除谐波。

对于非调谐的基波和次谐波滤波器，则出现较高阻抗，影响不大。

无源滤波器和有源滤波器实验报告实验报告课程名称:____信号分析与处理实验________指导老师:__ _孙晖_____成绩:__________________实验名称:____无源滤波器和有源滤波器____实验类型:___________同组学生姓名:_张悦_刘启航__一、实验目的和要求(必填) 二、实验内容和原理(必填)三、主要仪器设备(必填) 四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析(必填)七、讨论、心得一、实验目的1. 熟悉模拟滤波器的构成及其特性;2. 学会测量滤波器幅频特性的方法。

二、实验器材1. PC一台;2. NI myDAQ便携式数据采集设备1套;3. 面包板1块，电阻、电容、运算放大器 741 若干，导线。

三、实验原理1. 滤波器是对输入信号的频率具有选择性的一个二端口网络，它允许某些频率(通常是某个频率范围)的信号通过，而其它频率的信号幅值均要受到衰减或抑制。

这些网络可以由RLC组件或RC组件构成的无源滤波器，也可由RC组件和有源器件构成的有源滤波器。

2. 滤波电路的一般结构如2―1所示。

图中的Vi t 表示输入信号，V0(t)为输出信号。

假设滤波器是一个线形时不变网络，则在复频域内其传递函数(系统函数)为A(s),式中A(s)是滤波电路的电压传递函数，一般为复数。

对于频率来说(s jω)则有A(jω),?A(jω)?ejφ ω2-1这里?A(jω)?为传递函数的模，φ ω 为其相位角。

此外，在滤波电路中关心的另一个量是时延τ(ω)，它定义为τ(ω),- 2-2通常用幅频响应来表征一个滤波电路的特性，欲使信号通过滤波器的失真很小，则相位和时延响应亦需考虑。

当相位响应φ ω 作线性变化，即时延响应τ(ω)为常数时，输出信号才可能避免失真。

3. 对于幅频响应，通常把能够通过的信号频率范围定义为通带，而把受阻或衰减的信号频率范围称为阻带，通带和阻带的界限频率叫做截止频率。

三、无源滤波电路和有源滤波电路无源滤波电路：若滤波电路仅由无源元件（电阻、电容、电感）组成。

有源滤波电路：若滤波电路不仅由无源元件，还由有源元件（双极型管、单极型管、集成运放）组成。

1. 无源低通滤波器如图所示为RC低通滤波器及其幅频特性，当信号频率趋于零时，电容的容抗趋于无穷大，故低频信号顺利通过。

带负载后，通带放大倍数的数值减小，通带截止频率升高。

可见，无源滤波电路的通带放大倍数及其截止频率都随负载而变化，这一缺点不符合信号处理的要求，因而产生有源滤波器。

2.有源滤波电路为了使负载不影响滤波特性，可在无源滤波电路和负载之间加一个高输入电阻低输出电阻的隔离电路，最简单的方法是加一个电压跟随器，如右图所示，这样就构成了有源滤波电路。

在理想运放的条件下，由于电压跟随器的输入电阻为无穷大，输出电阻为零，因而仅决定于RC的取值。

输出电压=，负载变化，输出不变。

有源滤波必须在合适的直流电源供电的情况下才能起作用，还可以放大，只适合于信号处理，不适合高电压大电流的负载。

RC低通滤波器的响应特性曲电阻（R）和电容（C）构成的RC电路是电子电路中使用最多的电路。

首先，研究简单的RC电路的特性，针对在CMOS数字电路中的应用进行实验。

图1是各使用一个电阻、一个电容的RC电路。

这种电路从频率轴来看，可作为1次低通滤波器处理。

所谓低通滤波器是指低频率时通过、高频率时截止，能除去噪声等不需要的高频率的滤波器。

图1 RC电路的频率一增益／相位特性使用比RC常数所决定的频率f，（称截止频率）低的输人频率时，信号的衰减小；相反地，高频时，因电容C的阻抗（IhoC）与电阻R相比变小，故衰减将变大，并与频率成反比。

一般将低通滤波器上增益为－3dB（）处的频率称为截止频率，表示为：超过截止频率fc的高频域的衰减特性，是以－GdB/oct（频率为2倍时衰减6dB）或－20dB/dec（频率为10倍时衰减20dB，变为1/10）特性的倾率使增益下降。

无源滤波器：这种电路主要有无源元件R、L和C组成。

有源滤波器：集成运放和R、C组成，具有不用电感、体积小、重量轻等优点。

集成运放的开环电压增益和输入阻抗均很高，输出电阻小，构成有源滤波电路后还具有一定的电压放大和缓冲作用。

但集成运放带宽有限，所以目前的有源滤波电路的工作频率难以做得很高。

有源滤波自身就是谐波源。

其依靠电力电子装置，在检测到系统谐波的同时产生一组和系统幅值相等，相位相反的谐波向量，这样可以抵消掉系统谐波，使其成为正弦波形。

有源滤波除了滤除谐波外，同时还可以动态补偿无功功率。

其优点是反映动作迅速，滤除谐波可达到95％以上，补偿无功细致。

缺点为价格高，容量小。

由于目前国际上大容量硅阀技术还不成熟，所以当前常见的有源滤波容量不超过600kvar。

其运行可靠性也不及无源。

一般无源滤波指通过电感和电容的匹配对某次谐波并联低阻（调谐滤波）状态,给某次谐波电流构成一个低阻态通路。

这样谐波电流就不会流入系统。

无源滤波的优点为成本低，运行稳定，技术相对成熟，容量大。

缺点为谐波滤除率一般只有80％，对基波的无功补偿也是一定的。

目前在容量大且要求补偿细致的地方一般使用有源加无源混合型，即无源进行大容量的滤波补偿，有源进行微调。

原理上讲，有源滤波器可以达到很高的Q值，但是过高的Q值对于有源滤波器来说是不够稳定的。

有源滤波器的特性曲线不够好，有可能是你使用的运放带宽不够。

从原理上，无论有源无源，实现出来的特性应该是一致的。

主要还是一个制作问题。

你的说法有基本概念问题。

不能说你的二阶低通滤波器的相应没有巴特沃思的相应好！因为你的滤波器就是根据巴特沃思原形设计的！你的楼下那位大虾说的很对。

无论是无源还是有源滤波器，都是基于同样的原形，从滤波特性本身来讲都是一样的。

两者的差别不在这里。

你还是应该在电路上寻找原因。

无源RC滤波器当然不能等同于有源RC滤波器，有源RC和无源LC可以实现出Bottworth函数，而用无源RC实现这个函数是很不理想的，它的最低衰耗值极高（此点鲜为人知）。
